Solidworks. "Leak tester oil filtres"

Некоторое время назад. А точнее в декабре. Начальство показало фотку с али. И дало задание повторить. Чтож. В ходе добычи информации было установлено, что это машина по "сухой проверке" масляных фильтров

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

Спустя некоторое. Мы имеем предварительную конструкцию.

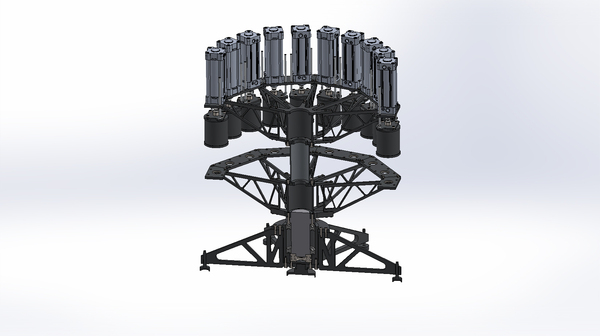

Общий вид. На каркас поставлены массо-габаритные макеты механизмов.  Итого масса составила 340 кг.

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

Вид с центральным сечением

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

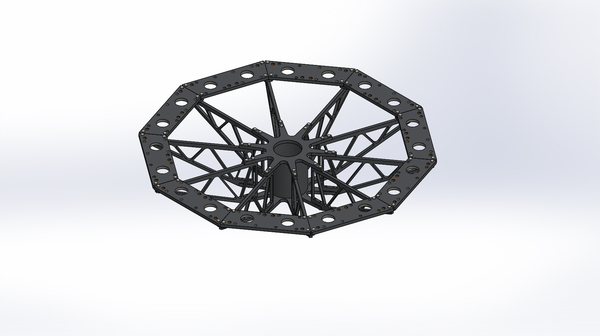

Общий "Верхней рамы". Конструкция нижней отличается не значительно

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

Вид с центральным сечением. Как можно видеть. Рама выполнена так, что бы болты не воспринимали основную нагрузку

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

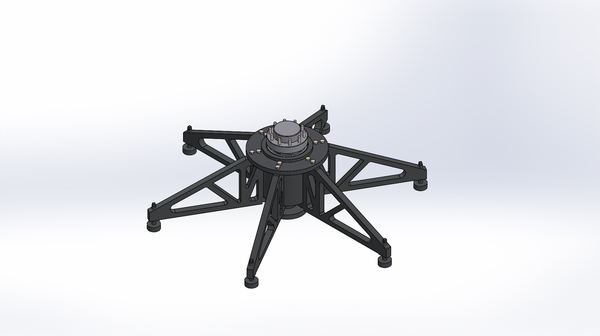

Общий вид "Опоры"

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

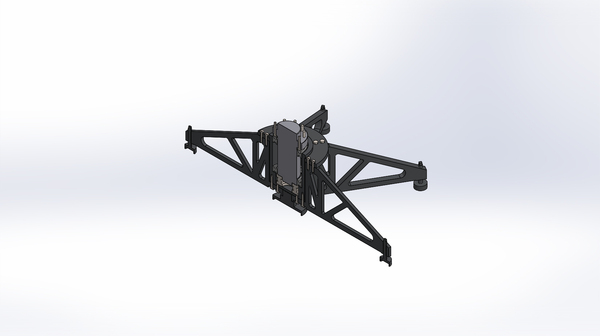

Вид с центральным сечением. Здесь же можем наблюдать два радиальных подшипника, воспринимающих радиальную нагрузку. И один упорный подшипник, воспринимающей вес вращающейся части.

Solidworks. "Leak tester oil filtres" Solidworks, Ctrl Alt Del, Машина, Техника, Metal, Инженер, Длиннопост

Ну вроде на этом пока всё.

Показать полностью 5
12

Solidworks Simulation. Создание и анализ изделия "Сегментная рама"

Один из ранних вариантов "Сегментной рамы". Общий вес - 120 кг. Прочностные и весовые показатели избыточны

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

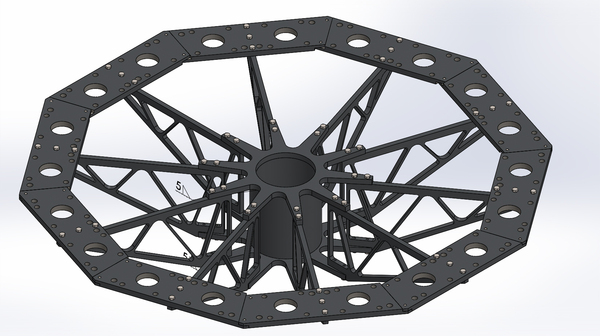

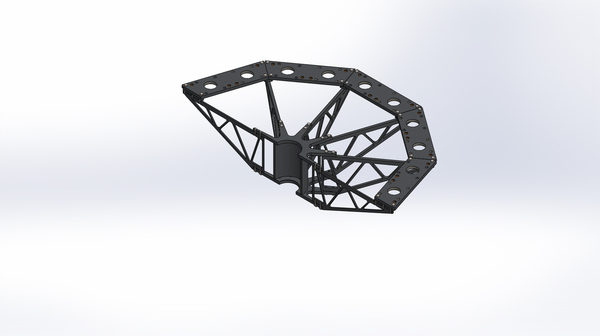

Одиннадцатый вариант "сегментной рамы". Общий вес - 40 кг.

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

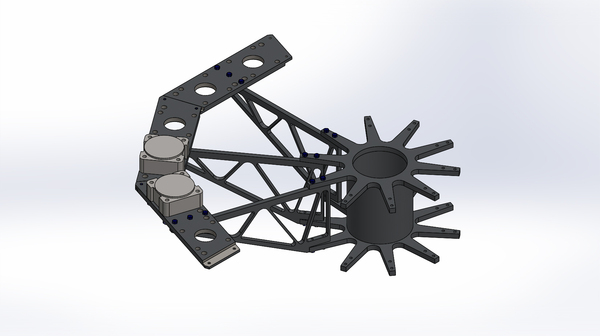

Проверка в симуляторе. Для упрощения оставляем только "работающие" детали. Добавлены условные модели фланцев от пневмоцилиндра (Камоци 62 серия, диаметр, поршня - 80, усилие на штоке при выдвижении - 3548,6 МПа при 8 атмосферах.)

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

Разбивка изделия на примитивы для последующего анализа

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

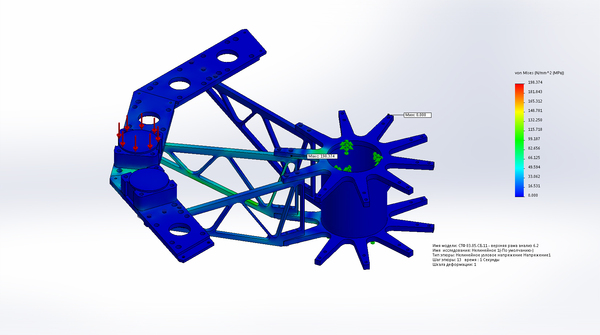

Из алгоритма работы - пневмоцилиндры работают последовательно.

Усилие, красные стрелочки, приложены к фланцу. По результатам можно увидеть что максимальное напряжение - 198 Н/мм2. Что является достаточным для работы детали и изделия в целом.

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

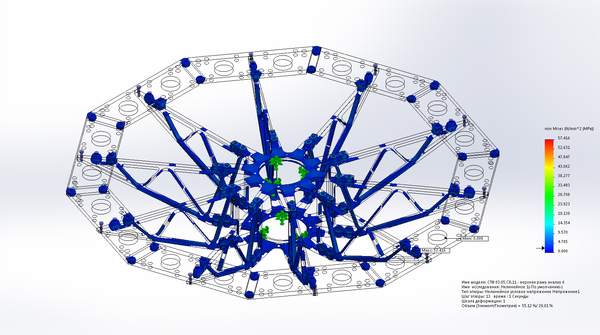

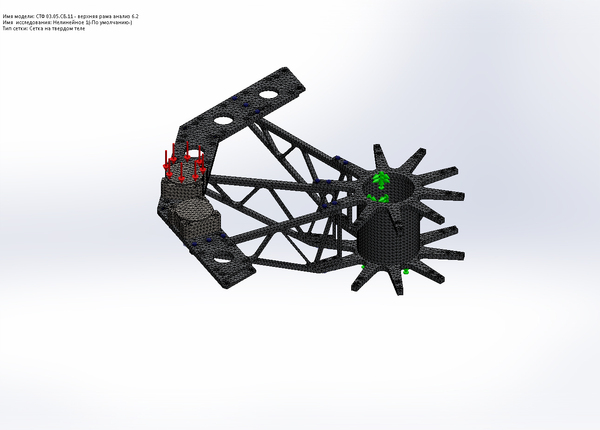

Simulation - нелинейный анализ. К сегментной площадке приложена нагрузка перпендикулярная оси изделия и равная 2000 Н либо 200 кгс. 200 кг - вес 20 пневмоцилиндров + сопутствующее оборудование.

Максимальное напряжение равно 57 Н/мм2. Что в 3,5 раза ниже предела текучести (ст 10 бT=210)

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

Используя инструмент ISO выставляем необходимые значения для отображения нагруженных областей. Области напряжённых участков - приемлемы и не превышают пороговых значений.

Solidworks Simulation. Создание и анализ изделия "Сегментная рама" Solidworks, Симуляция, Ctrl Alt Del, Машина, Техника, Metal, Длиннопост

Изделие ещё находится в стадии разработки. Если зайдёт можно и продолжить выкладывать материалы.
