Уже 7 лет я ищу заблудившихся людей в лесной местности. И как в новый год без подарков любимому отряду?

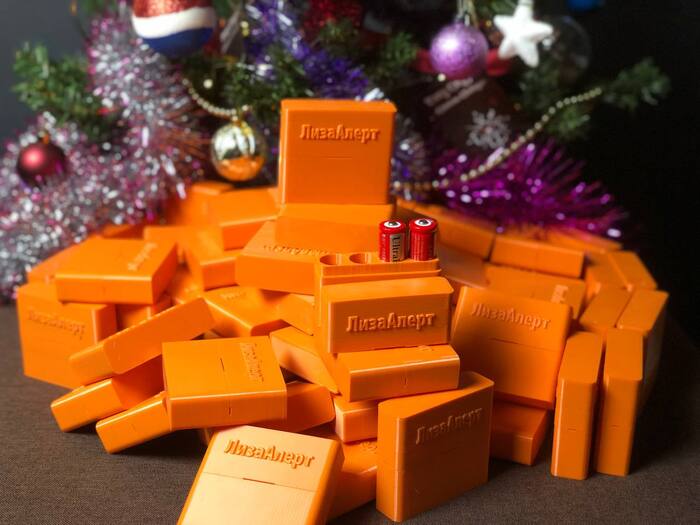

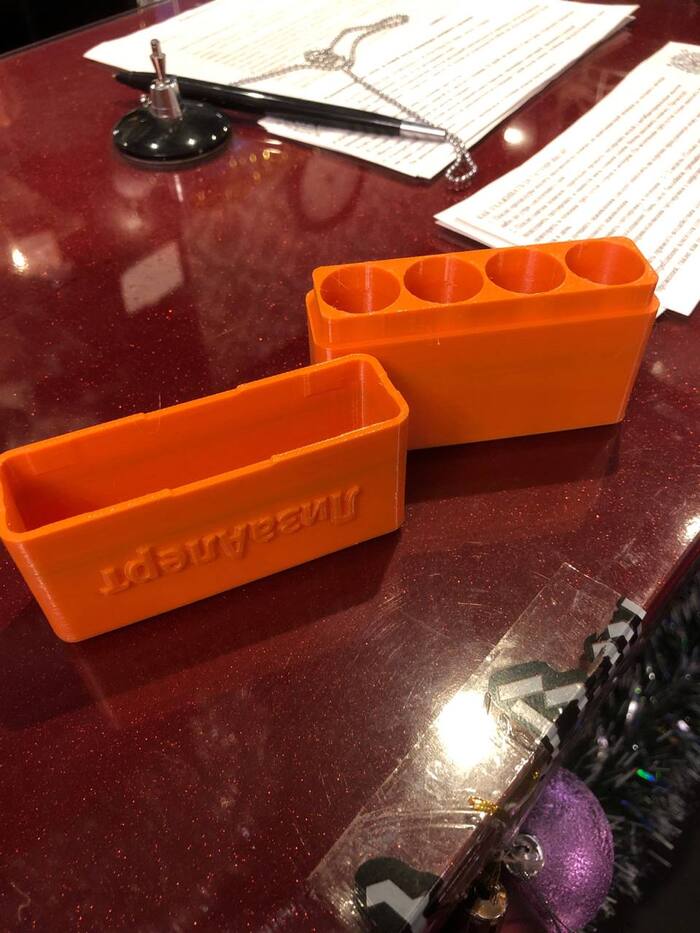

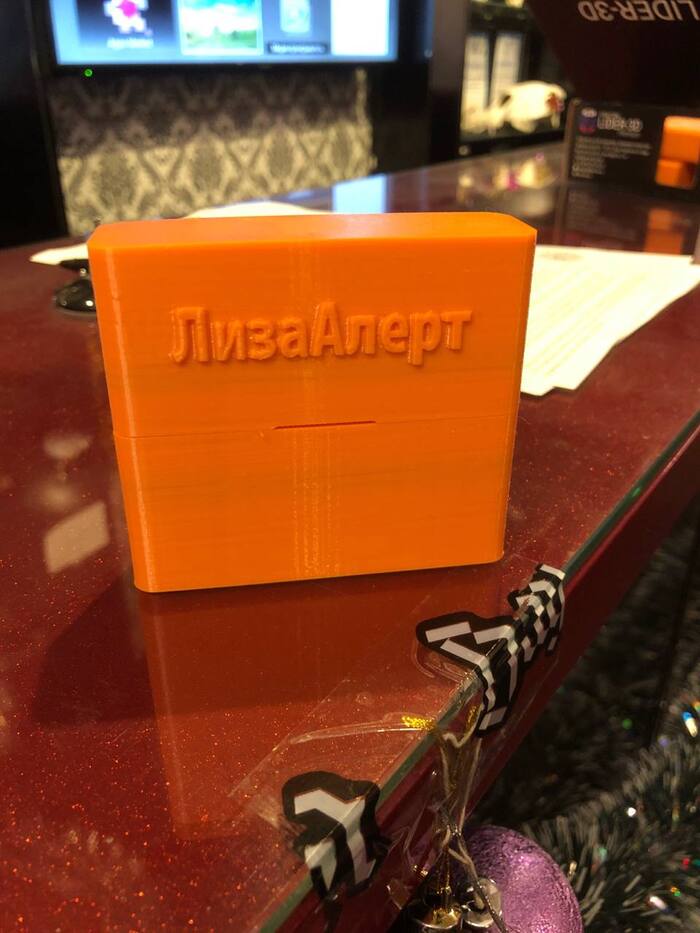

Для этого было закуплено 4 катушки pet-g, из которых получилось 78 контейнеров под акб 18650 - так как на поисково спасательных работах носить их россыпью в кармане не удобно 🙄 контейнеры на 4 акб.
Берегите себя и своих близких.
Счастливого нового года!))
После объектива ГОИ ОБ-282 текущий объектив кажется не таким монструозным.. Но он тоже интересен по своему.
Исходный объектив Уран-9 весит 9 кг. Но прошлый ГОИ ОБ-282 весил 14 кг..
Но всё равно этот объектив огромный, по современным меркам. И что радостно, про этот объектив уже есть информация в интернете - ( https://photohistory.ru/1207248190011724.html )
Если оптика такая огромная, было бы интересно посмотреть на саму камеру.. Учитывая что этот объектив сделан для формата кадра 18х18 см.
Это первый объектив с 7 линзовой оптической системой, с которым я работал. Здесь получается 2 склейки линз.
К сожалению, каждую линзу забыл померить, но все стекло весит 3.6кг. А металлический корпус - 5.1 кг. Линзы почти не желтят по сравнению с ГОИ ОБ282.
Система рехауса всё та же - пластиковая замена оригинальному корпусу плюс массивная ножка. Геликоид был взят от ГОИ ОБ-282. Также была сделана диафрагма на 3D принтере.
Традиционный 3D рендер.
Короткий и толстый // длинный и тонкий =)) Фото без геликоида.
У этого объектива рабочий отрезок огромный, поэтому геликоид с бустером Kipon P645 - GFX 0.62x встал идеально с удлиннителем
Исходный объектив по характеристикам - 250мм / f2.5. С бустером это должно получиться 155мм / f1.55. При этом, в этой сборке объектив покрывает матрицу GFX с виньетированием, что очень странно.
Итоговые характеристики:
Уран-9 250 mm f/ 2.5 + Pentax67-Fuji G 0.62x Focal Reducer = 155mm f/1.55
Байонет GFX.
Встроенный ND-фильтр.
Поворотная система положения камеры.Фокусное расстояние (мм): 155
Диаметр фильтра (мм): 135
Максимальное отверстие: F/1.55
Минимальное отверстие: F/6
Бленда: есть
Макс. диаметр * длина (мм) в сложенном состоянии: 154 * 320
Вес (г) : 6 кг
Минимальное расстояние фокусировки (см): ~160см
Формат: 44*33mm (средний формат)
Фоткать на этот объектив всё таки чуть полегче чем на ГОИ ОБ-282. Разница в весе в 3кг имеет значение)) Но всё равно страшно за штатив.
Перейдем к фотографиям.
Начнем с обычного Canon R6-2 с обычной матрицей 36*24мм
А теперь фото примеры на Fujifilm GFX 50R (матрица 44*33мм)
Если смотреть исходники, объектив тоже имеет некоторый завал в желтизну, но это правится легче. Если снова сравнивать с ГОИ ОБ-282, тут рисунок совсем другой.
И кому вдруг интересно, в группе ВК "Besarab Glass" (https://vk.com/besarabglass) есть и другие мои проекты с реновацией оптики.
Всем пламенный привет!
Хочу поделиться небольшой, но приятной историей безо всякой рекламы.
И тем более - без донатов.
Просто покажу процесс и свою «поделку».
Ко мне обратилась коллега моей супруги. Её сын хоккеист, и у них есть специальная бутылка для воды с трубочкой, типа Mad Guy. Проблема в том, что после тренировки открытый мундштук валяется в сумке, куда набивается всякая грязь, пыль и кто его знает что ещё. В общем, не гигиенично и есть риск, что вода вытечет.
Мама попросила сделать какую-нибудь крышечку, чтобы закрывать эту дыру, но так, чтобы не мешать обычному использованию бутылки.
Я человек ленивый, поэтому первым делом пошёл искать готовое решение в интернете. Логично же, что такая проблема должна быть у тысяч родителей и спортсменов! Каково же было моё удивление, когда я ничего путного не нашёл.
Пришлось брать дело в свои руки. За вечер набросал модель в программе, распечатал на 3D-принтере. Крышечка получилась что надо — защёлкивается с приятным кликом, сидит плотно.
Передал готовое изделие. Ребёнок, как оказалось, был невероятно счастлив такому простому апгрейду, мама довольна. А я в очередной раз убедился, что 3D-печать — это не только для игрушек и сувениров, но и отличный инструмент, чтобы по-настоящему помогать людям в бытовых мелочах.
Спасибо вам за внимание =^_^=
Здоровья вам и вашим любимым!
Далее немного фотографий людей, кто теперь тоже владеет этим аксессуаром (Листаем в бок):
Мой первый заказ на рехаус ТАКОГО объектива. Обычно работаю с проекционными объективами, и они поменьше..
Когда заказчик прислал мне коробку с объективом, я не думал что там будет такое творение советского гения оптики. Полностью стальной корпус и огромные линзы.
Общий вес изделия - 14 кг. Держать в руках этот объектив было реально тяжело.
Как объектив диван не продавил
Было интересно поискать в интернете, что это за объектив.. А про него вообще нет информации. Полное название на кромке - ГОИ ОБ-282, 1.5/250 №7170. Обычно первые две цифры в номере это год изготовления. Видимо ему уже 55 лет.
Со слов заказчика (может это просто пересказанные слухи) - этот объектив стоял на полировальном станке самого ГОИ (Государственный оптический институт). Но скорее всего судя по похожим объективам такого размера и характеристик, это был объектив для аэросъемки.
Линзы сильно желтят
Внутри у нас всего 4 линзы:
Передняя линза: 1.6 кг (размером с блюдце для борща)
Средняя склейка 2х линз: 5.25 кг - это уже не линза, а снаряд для толкания ядра
Задняя линза: 380 грамм - после предыдущей как перышко
Чтож, работа есть работа. Спроектировал модульный корпус во Fusion 360.
Рехаус состоит из оригинальной части (пластиковая замена оригинальному корпусу + ручка) и хитрого геликоида.
Обожаю 3D рендеры в разрезе =)
Так выглядит объектив без геликоида.
Также важной задачей было интегрировать современный спидбустер Kipon P645 - GFX 0.62x в оптическую систему. Так как объектив кроект чуть ли не лист А5, то можно собрать этот свет и фактически получить магическую картинку как на "большой формат" на обычной матрице.
С бустером у нас получаются, если верить математике - 155mm f/0.93 =)
При этом, бустер рассчитан на GFX (а это матрица 44*33мм), и объектив и её кроет.
У объектива есть своя диафрагма (но задача - охота за светосилой), поэтому был интегрирован ND-фильтр вовнутрь и сделана поворотная система для камеры. Чтобы объектив был закреплен на штативе, а кадрирование можно было выбирать кручением камеры относительно объектива.
да, в стекле есть пузырьки
Картинка для сравнения размеров =)
Итоговые характеристики:
ГОИ ОБ282 250mm f/1.5 + Pentax67-Fuji G 0.62x Focal Reducer
= 155mm f/0.93
Байонет GFX.
Встроенный ND-фильтр.
Поворотная система положения камеры.
Фокусное расстояние (мм): 155
Диаметр фильтра (мм): 167
Максимальное отверстие: F/0.93
Минимальное отверстие: ~F/5
Бленда: есть
Макс. диаметр * длина (мм) в сложенном состоянии: 205 * 288
Вес (г) : НЕИЗМЕРИМО (~9 кг)
Минимальное расстояние фокусировки (см): ~150см
Формат: 44*33мм+
Фоткать с ним было страшное занятие. Боязно за штатив и вообще что вся эта конструкция может упасть и пробьет пол)))
При этом, съемка на этот объектив имеет ограничение по времени - пока не устанешь таскать эту гирю со штативом.. А это недолго, если фотограф не качок))
Перейдем к фотографиям.
Начнем с обычного Canon R6-2 с обычной матрицей 36*24мм
А теперь фото примеры на единственный в нашем городе Fujifilm GFX 50R (матрица 44*33мм)
Кстати говоря, объектив очень сильно желтит. Кадры были сделаны в облачную погоду, где обычно баланс белого около 6000К. А чтобы получить более менее правильный цвет, в редакторе приходилось ставить что-то около 3000К.
И попасть в фокус тоже занятие не из простых, учитывая характеристики объектива и саму конструкцию (всё таки 3D печать при таких размерах не дает даже точности в 0.1мм оптической схемы).
И кому вдруг интересно, в группе ВК "Besarab Glass" (https://vk.com/besarabglass) есть и другие мои проекты с реновацией оптики. Но этот пока что самый выдающийся =)
