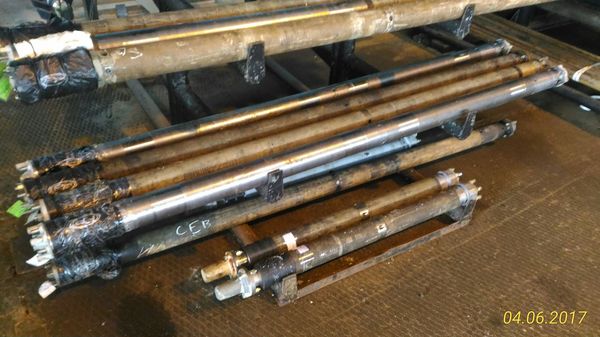

Это заявка на изготовления вала для УЭЦН.
С неожиданным финалом...

В продолжение поста http://pikabu.ru/story/tsentrobezhnyie_nasosyi_dlya_dobyichi...

Здесь хочу рассказать про управление УЭЦН. Знакомьтесь: станция управления производства ЗАО Электон. "Электон 04 250А

И для полноты НЮ-фото

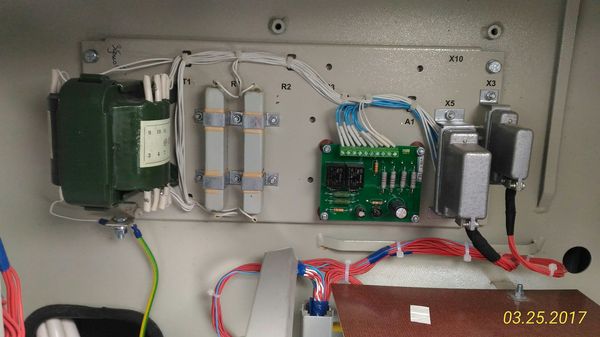

Любая станция управления электро-центробежными насосами (СУ) состоит из цепей управления и измерения, а также силовой части. Цепи управления и измерения включают в себя плату управления:

Контроллер СУ (КСУ):

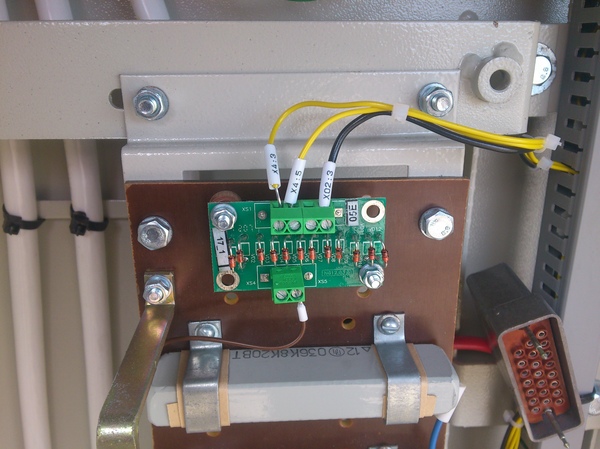

устройство контроля изоляции (УКИ, где-то ПКИ(прибор контроля изоляции)), простите за фото, забыл нормально сделать:

переключатель режима работы и кнопка пуска.

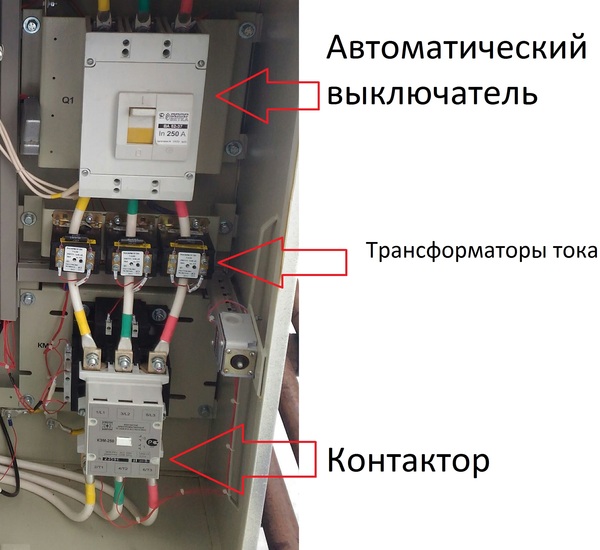

Силовые цепи включают автоматический выключатель, трансформаторы тока и контактор

Подаем питание в СУ. Включаем контроллер, он определяет параметры по напряжению и сопротивлению изоляции кабельной линии и ПЭД (погружной электродвигатель). КСУ при пуске подает напряжение (12 в) на плату управления, замыкает реле и включает контактор, здесь он электромагнитный на 250А. Затем напряжение идет на ТМПНГ

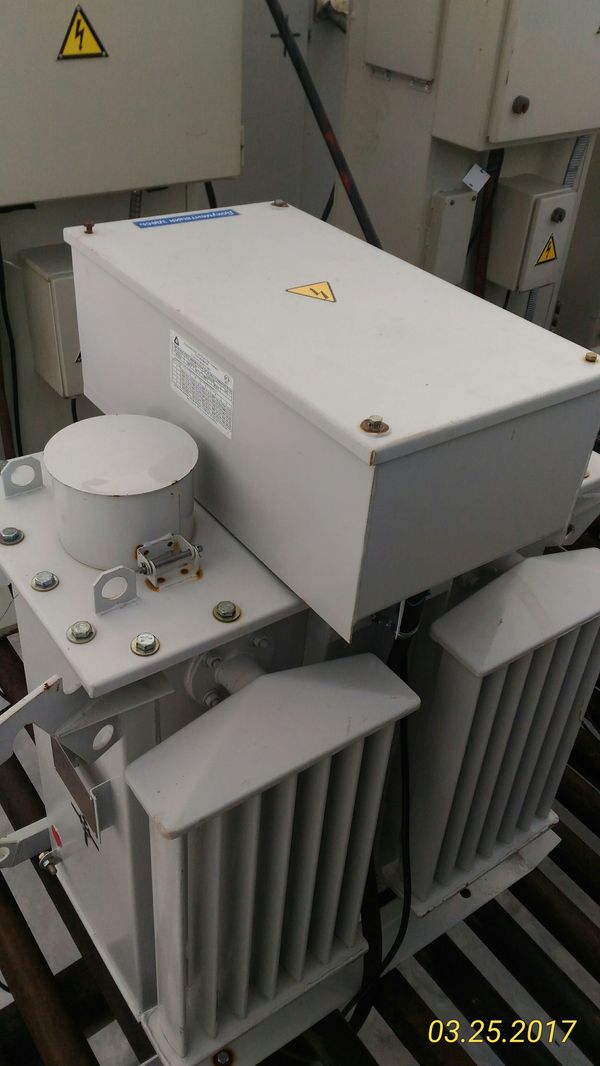

(Т - трехфазный трансформатор;

М - естественное масляное охлаждение;

ПН - для питания погружных электронасосов;

Х - степень защиты масла (Г - герметичный, в гофрированном баке; отсутствие обозначения - негерметичный, с расширителем))

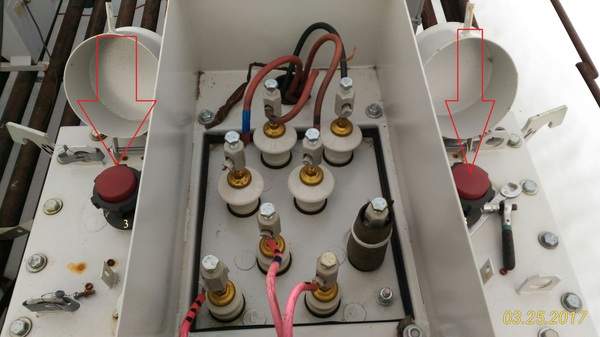

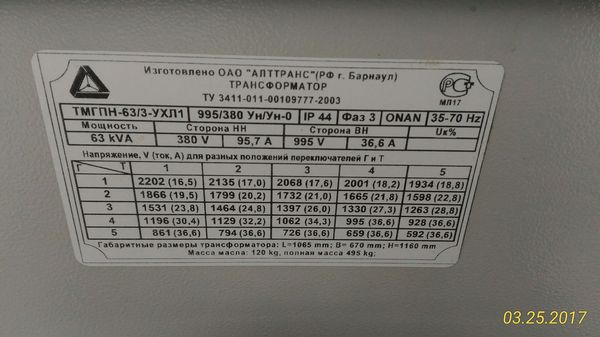

На фото дальше от нас низкая сторона (красные провода), ближе к нам высокая сторона (коричневые). Черный провод идет на плату УКИ. Внутри ТМПН он соединен с нулевой точкой обмотки. Выбираем напряжение питания ПЭД = потери в кабеле (зависит от глубины спуска насоса, у нас в среднем 1700 м) + номинальное напряжение ПЭД. Выбираем по таблице

И устанавливаем переключателями необходимое положение

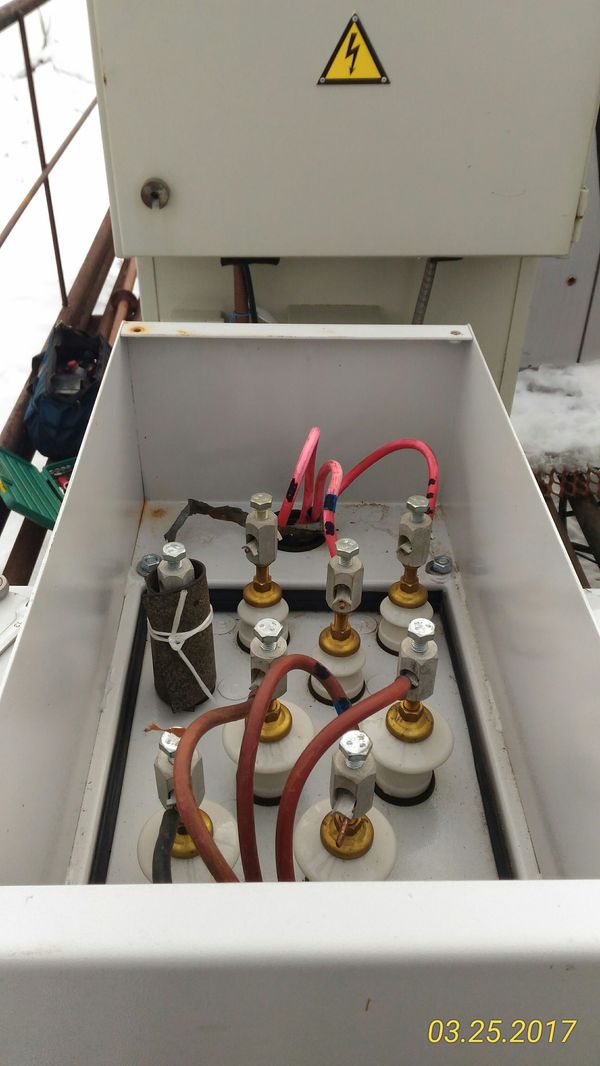

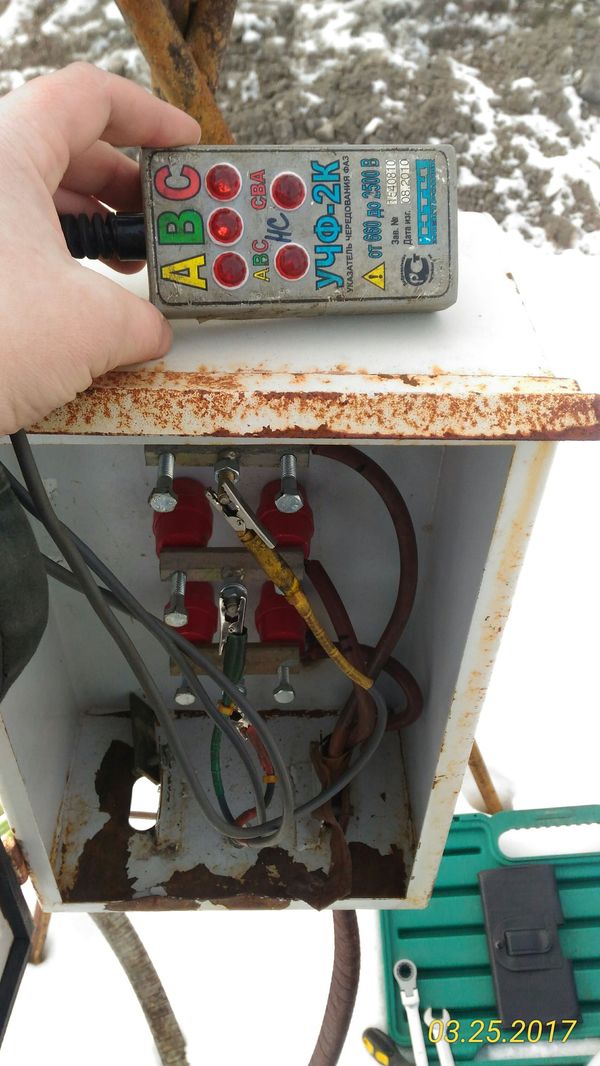

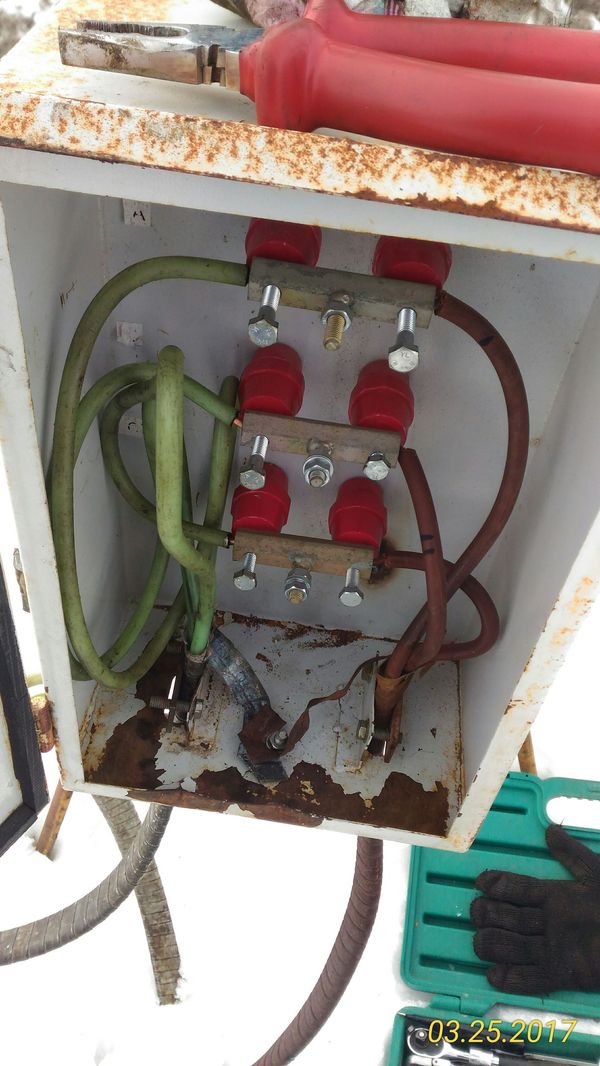

Идем к клеммной коробке, узнаем чередование фаз, подключаем кабель с устья скважины:

Можно запускать

Ну вот нефть пошла! ))) Спасибо что дочитали!!! Вот вам в награду вахтовик:

В следующем посту постараюсь описать типы СУ (бывают с прямым пуском, как выше описанный, с плавным пуском, с частотным преобразователем, и СУ для вентильных электродвигателей). Но это после вахты, надо материал добыть

Механизированная добыча нефти в современном мире ведется газлифтом и разными видами насосов. Один из видов насоса нефтедобычи - это УЭЦН (установка электроцентробежного насоса). Если качалки (т.е. Штанго-глубинный насос) все видели, то ЭЦН незаметный для постороннего взгляда труженик. Выглядит он как обычные трубы. На рисунке, на стеллаже, справа на лево, лежат насос двухсекционный (ЭЦН), погружной электродвигатель (ПЭД), кабель питания и гидрозащита.

Как видно из названия насос центробежный, и состоит он из корпуса, вала, секции и колес. Слева секции, а справа колеса.

Двигатель специальной конструкции и представляет собой асинхронный, трёхфазный, двухполюсный двигатель переменного тока с короткозамкнутым ротором. Заполнен он трансформаторным(диэлектрическим) маслом. Обмотка статора соединена в звезду, в нулевую точку можно подключить систему погружной телеметрии, для получения данных:

– сопротивления изоляции системы «ТМПН(трансформатор трехфазный масляный для электродвигателей погружных насосов) – погружной кабель – ПЭД»

– давления пластовой жидкости на приеме насоса,

– температуры масла ПЭД (или температуры его обмоток),

– температуры пластовой жидкости на приёме насоса,

– уровня виброускорения ПЭД в радиальном и осевом направлениях (опция).

Смонтированный блок:

Кабель вот такой:

У него есть муфта для соединения с токовводом ПЭД, токоввод(мама) и муфта(папа):

Ну и наконец гидрозащита:

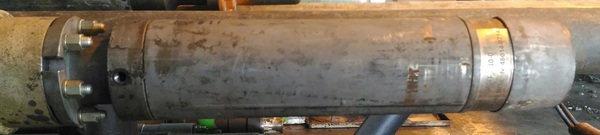

Вот они лежат, пакетом обмотана приемная сетка, чтобы мусор не попал. Гидрозащита нужна для компенсации расширения масла в двигателе, защита двигателя от попадания пластовой жидкости.

На нижней полки стеллажа газосепараторы (2 шт, они короче), они служат для разделения попутного газа и жидкости. Используются на скважинах с высоким содержанием газа, дабы газ не создавал газовую пробку на рабочих колесах.

Сам процесс монтажа можно посмотреть здесь:

Это коротко про УЭЦН. В следующем посте я постараюсь подробнее раскрыть управление данными насосами, так как запустил и забыл это не для нас, не дадут мне соврать технологи ЦДНГ.

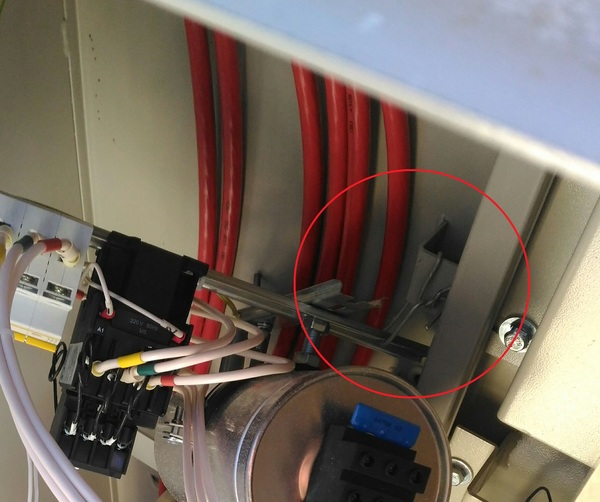

Это станция управления УЭЦН производства ЗАО Электон. В связи с глобальным потеплением занимаемся установкой КРМ (компенсатор реактивной мощности). Так вот, приехал на скважину, открыл дверь СУ. А тут даже лучше чем синяя изолента, прикручено аллюминиевой проволокой!

Добавил фото, вдруг проволоку не увидят
