В этой публикации сделаем краткий обзор многофункционального мегаомметра UNI-T модели UT502A.
С помощью данного прибора можно не только измерять сопротивление изоляции, но и индекс поляризации, коэффициент абсорбции диэлектрика, также можно измерять переменное напряжение и есть функция звуковой прозвонки цепи.
Технические характеристики прибора
Прибор для измерения сопротивления изоляции кабеля, обмоток двигателя, трансформатора и т. п., для этих целей устройство выдает тестирующее напряжение от встроенного высоковольтного генератора, для проверки изоляции под нагрузкой.
Характерная черта данного устройства, его небольшие размеры и при этом точно и надежная работа.
Мегаомметр UNI-T имеет следующие технические характеристики:
способен проводить измерение сопротивления (до 5.5 ГОм);
переменное напряжение (до 750 В);
ток холостого хода составляет 1 мА;
обладает автоматическим выбором диапазонов измерений;
сигнализация высокого напряжения;
индикация разряженности батареи;
индикация перегрузки.
Комплектация и внешний вид

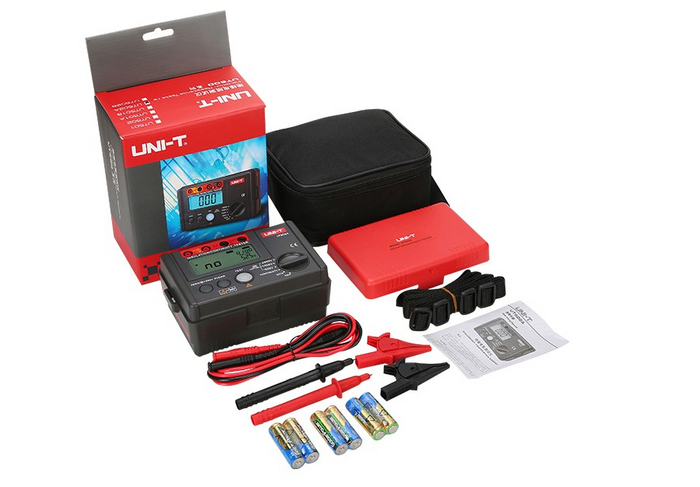

Мегаомметр поставляется в матерчатой сумке, комплект поставки включает инструкцию, сам измерительный прибор с защитной крышкой, ремешок для переноса и комплект измерительных щупов.

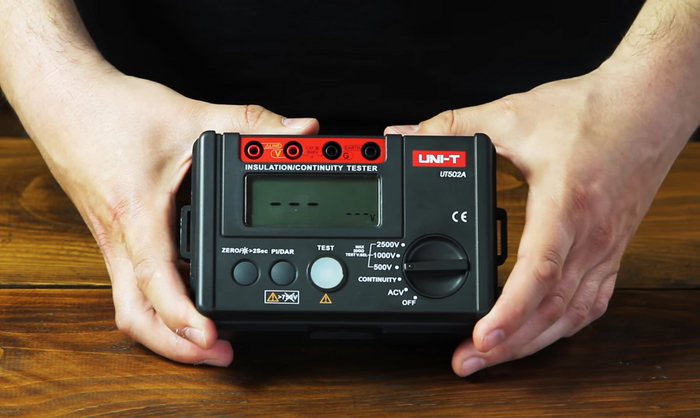

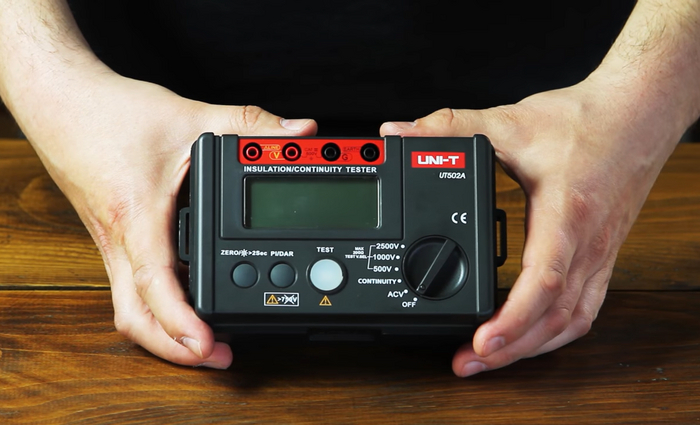

Мегаомметр UNI-T UT502A довольно компактный, изготовлен из пластика. Как и у многих других моделей производителя есть защитная крышка, под которой находится дисплей, разъемы для подключения измерительных щупов и органы управления.

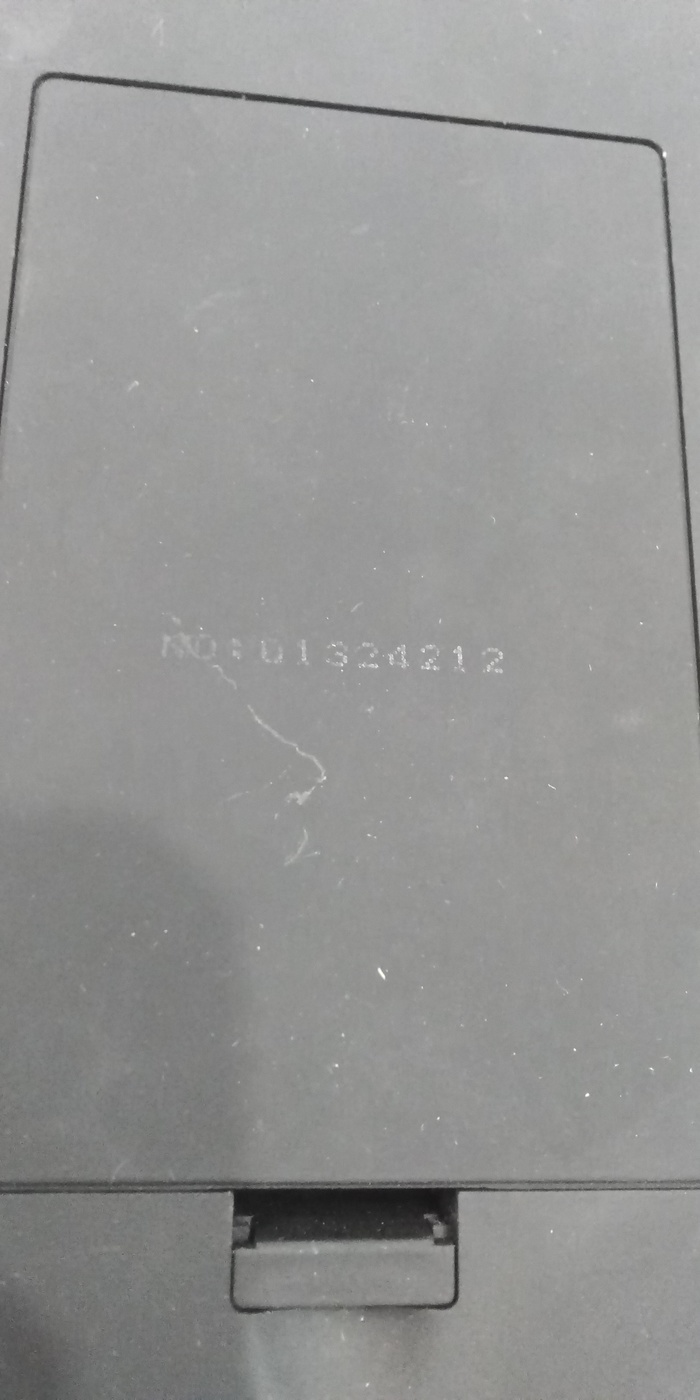

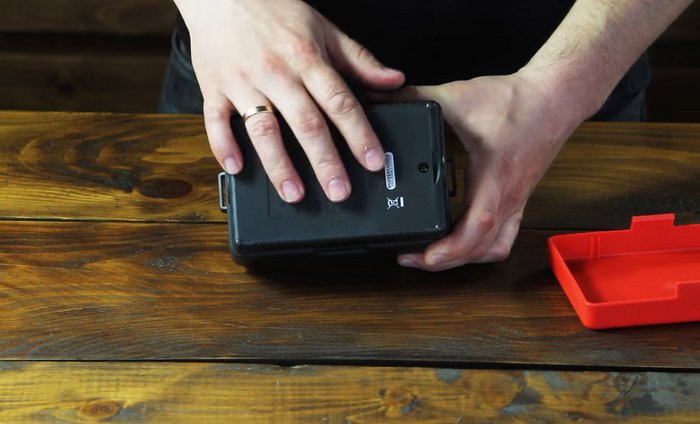

По бокам находятся проушины для крепления ремешка, на тыльной стороне отсек для элементов питания.

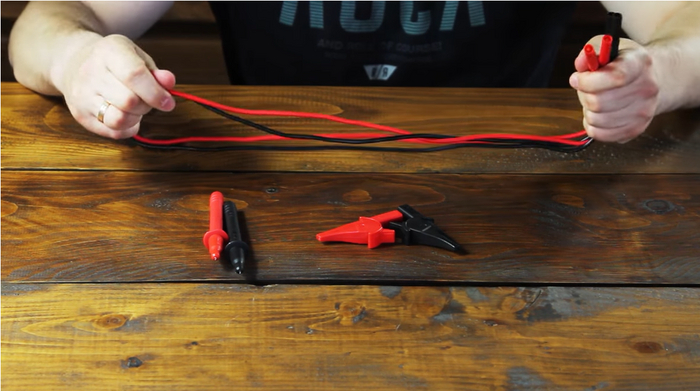

Комплект измерительных щупов состоит из универсальных проводов для подключения и двух типов насадок для измерений, либо "крокодилы", либо же обычные щупы.
Кроме того на щуп можно одеть изоляционный колпачок, который защитит оголенные наконечники от перекрытия и замыкания токоведущих частей при измерении в труднодоступных местах.
В зависимости от ваших задач можете использовать, щупы для измерения напряжения или же "крокодилы" при проверке сопротивления изоляции.
Функционал мегаомметра UNI-T UT502A

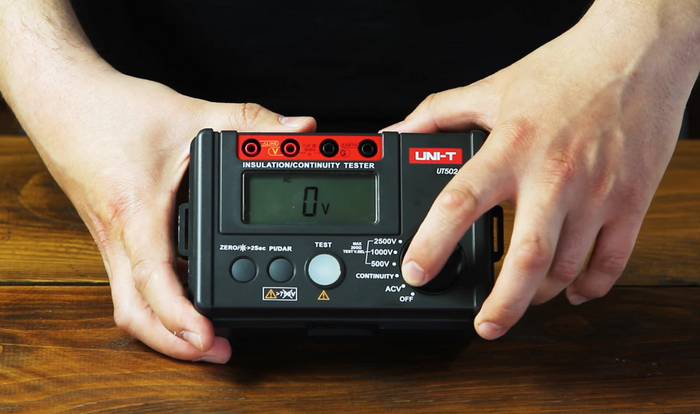

Теперь коротко о функционале, включается прибор с помощью поворотного переключателя, первое положение - измерение переменного напряжения до 750 вольт,
второе положение - измерение низкого сопротивления до 200 Ом, а также это режим звуковой прозвонки цепи.
Следующие три режима, это измерение сопротивления изоляции. Доступны три разных тестовых напряжений: 500, 1000 и 2500 вольт.

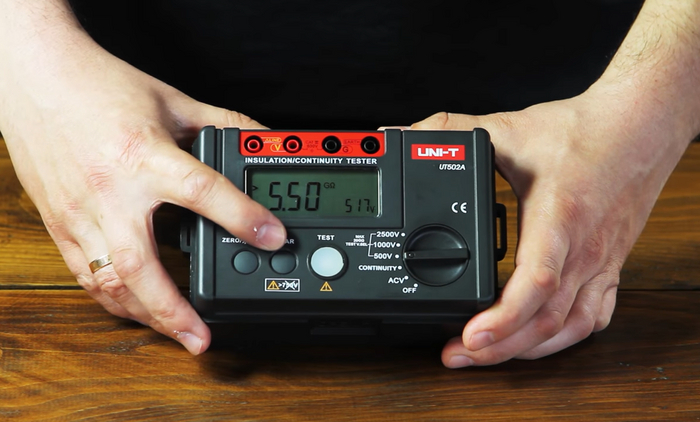

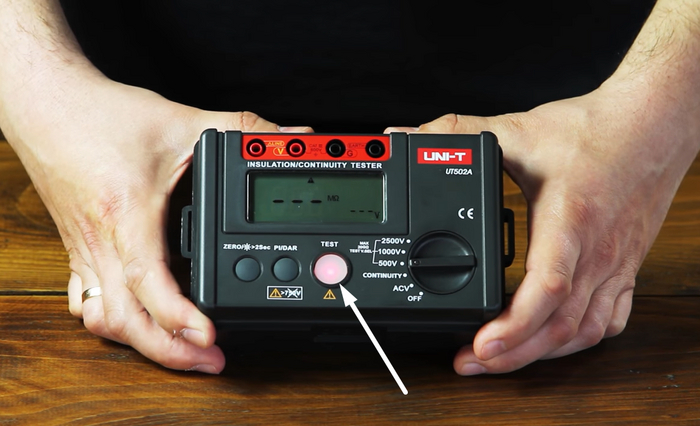

С помощью кнопки "Тест", начинаем измерение, кнопка подсвечивается красным для безопасности, поскольку сейчас в высоковольтных разъемах более 500 вольт.
С помощью кнопки "PI/DAR" можно измерять индекс поляризации и коэффициент абсорбции диэлектрика. Кнопка "Zero", в режиме измерения низкого сопротивления обнуляет значения на дисплее и она же включает подсветку.
Тестовые замеры мегаомметром

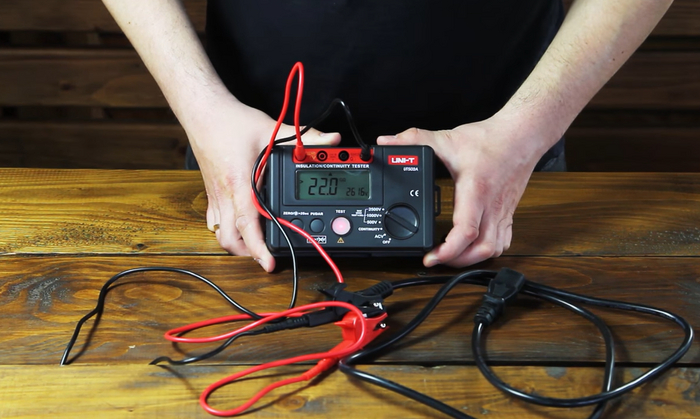

Попробуем сейчас измерить сопротивление изоляции сетевого кабеля, включаем на наивысшей диапазон, то-есть, тестовое напряжение 2500 вольт и нажимаем кнопку "Test".
Как видим мегаомметр показал превышение диапазона измерения, то-есть, определение изоляции этого кабеля выше 22 ГОм.
Функция звуковой прозвонки цепи, нажимаем кнопку "Test" и закорачиваем щупы, при этом прибор издает звуковое оповещение.

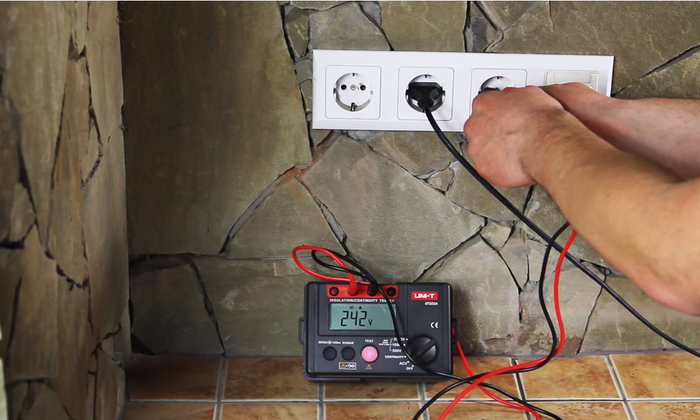

Попробуем измерить и сетевое напряжение, устанавливаем щупы в розетку и измеряем, на дисплее видели отображение 242 вольт.
UNI-T UT502A - измерительный прибор с довольно неплохими параметрами и функционалом выполняемых задач, будет очень полезен узконаправленным специалистам, которые занимаются ремонтом кабельных линий, двигателей или трансформаторов, так как смогут точно определить наличие пробоя изоляции проводников посредством подачи высокого напряжения (прогрузки).
