Всем привет!

Принесли такой агрегат на ремонт. По симптомам нет напряжении на выходе. С аналогичной неисправностью  я уже сталкивался на таком же приборе около 4-х лет назад. Был проведен аналогичный бюджетный ремонт.

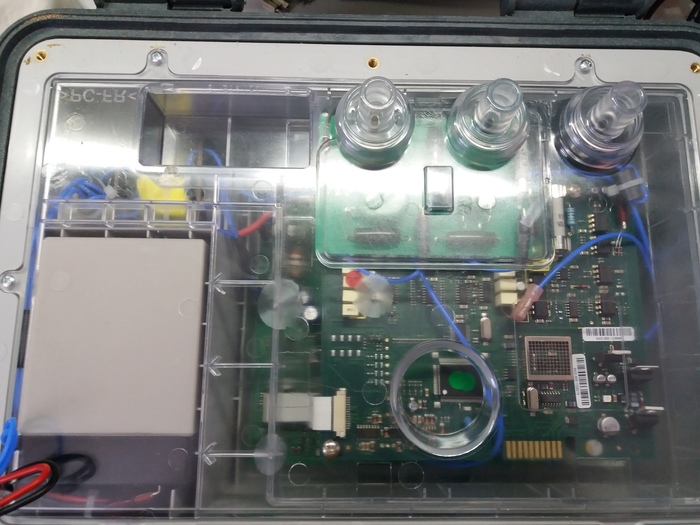

Вскрываем корпус:

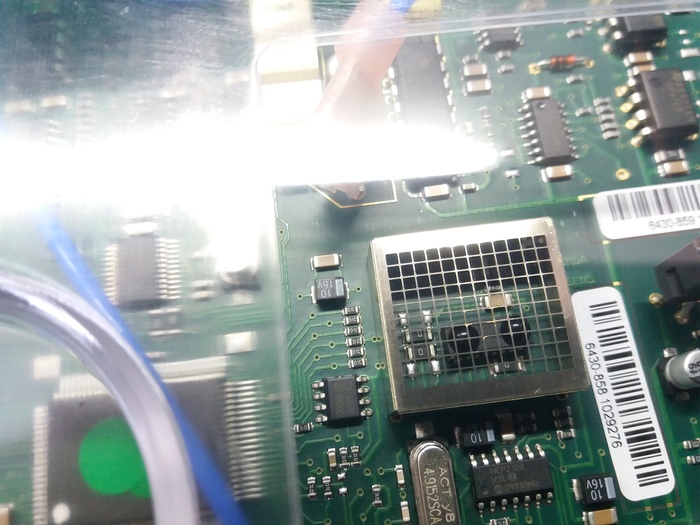

Внутри под дополнительной защитой находится схема измерения и высоковольтный источник. "Общается" нижняя плата с платой управления через оптический канал. Питание на нижнюю плату поступает через импульсный источник питания, выполняющий роль гальванической развязки. Обмотки трансформатора намотаны высоковольтным проводом.

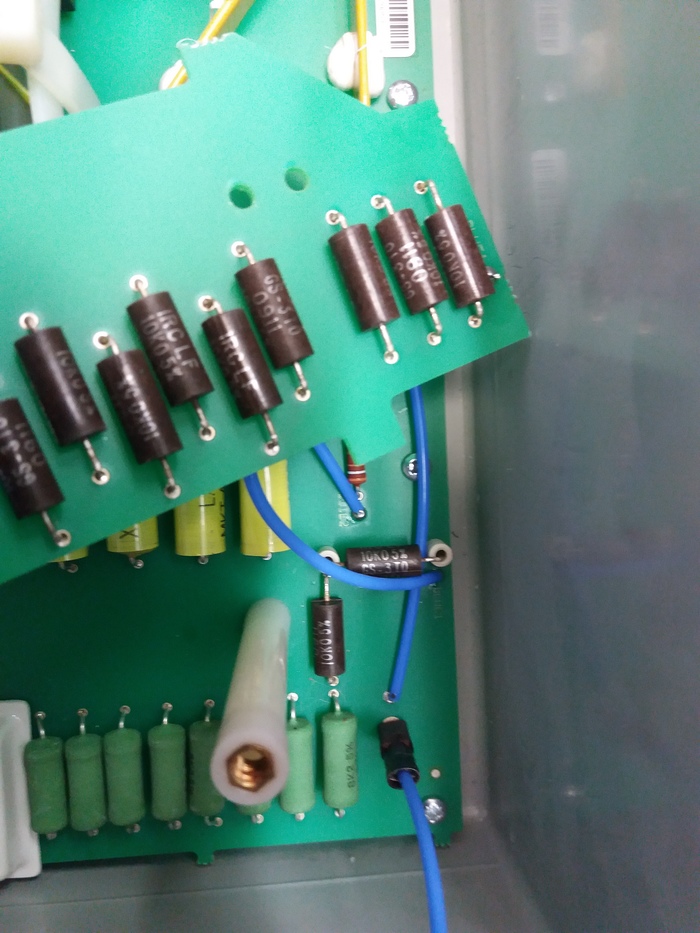

На высоковольтной плате расположен трансформатор, шим генератор, умножитель, измерительная цепь и цепь разряда. Проверяем целостность резисторов, конденсатора, измерительной цепи, заодно и резисторов цепи обратной связи.

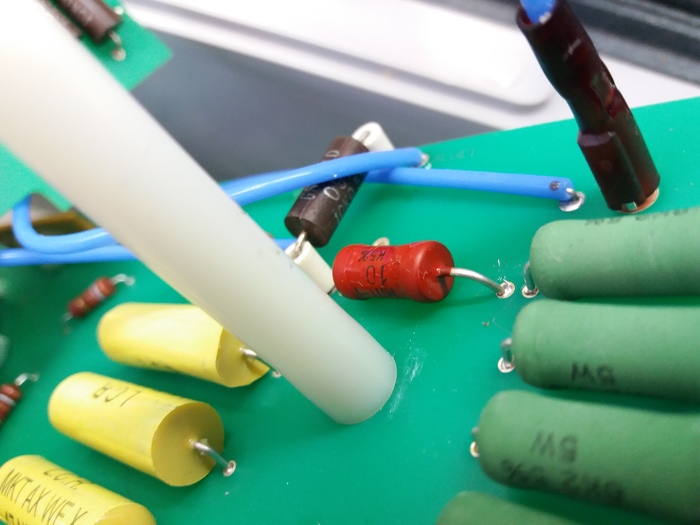

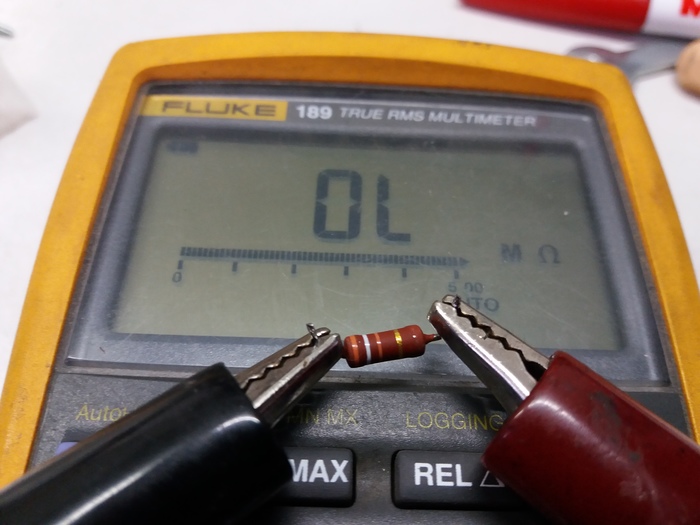

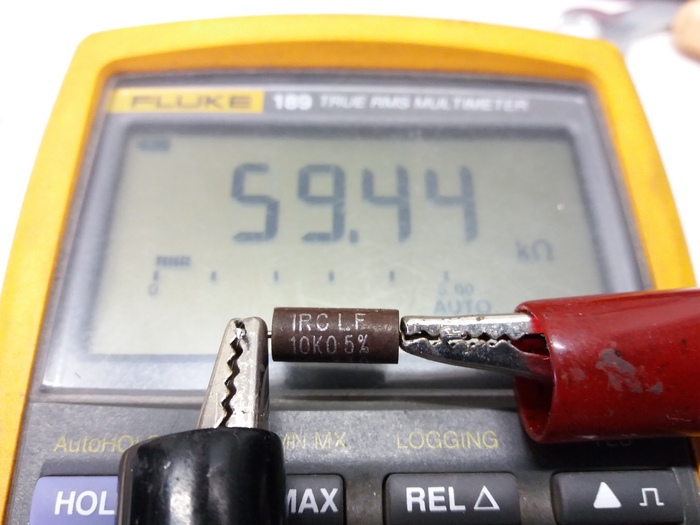

Черненькие резисторы на 10 кОм 0.5%. Один из них вышел из строя. Цепочка зеленых служит для разряда измеряемой цепи (они все целые).

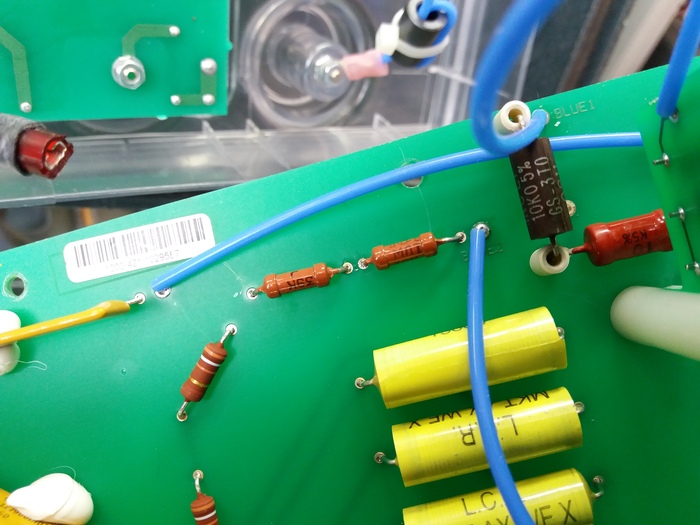

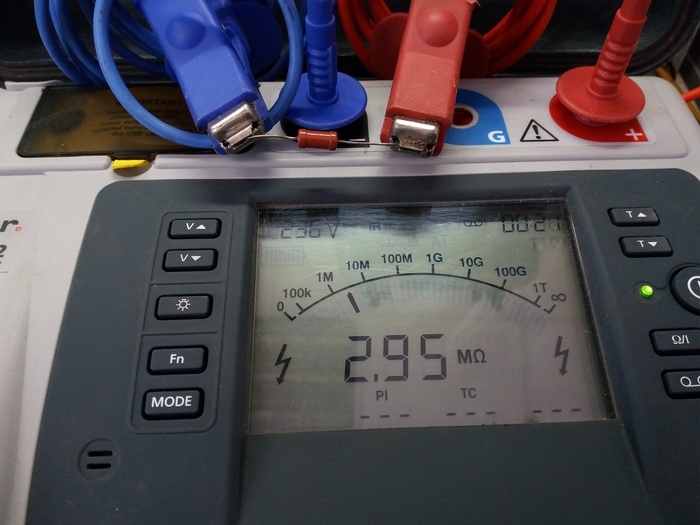

Перед нами высоковольтный прецизионный резистор фирмы TT Electronics. Такого у нас нет, а вариант купить такой за пару десятков $ заказчиков не устраивает (да и как выяснилось временный вариант отлично работает уже 4-тый год, поэтому просили повторить. Кстати он без проблем ежегодно поверяется). Берем коробку с резисторами МЛТ-1 5% и выбираем замену, которая попадет в погрешность 10 кОм+- 0.5%. И обработав его поверхность изопропанолом устанавливаем на плату.

Понятное дело, что МЛТ в случае чего не хило покоптит...

Находим еще 2 неисправных резистора. Тип их мне не известен. Скорее всего это Fuseble resistor. Такой экзотики в Самаре тоже нет.

Так же подбираем замену из МЛТ-0.5 5%. Благо в цепи из четырех резисторов на 39 кОм осталось 2 шт "оригинальных".  Собираем все в кучу и проверяем.

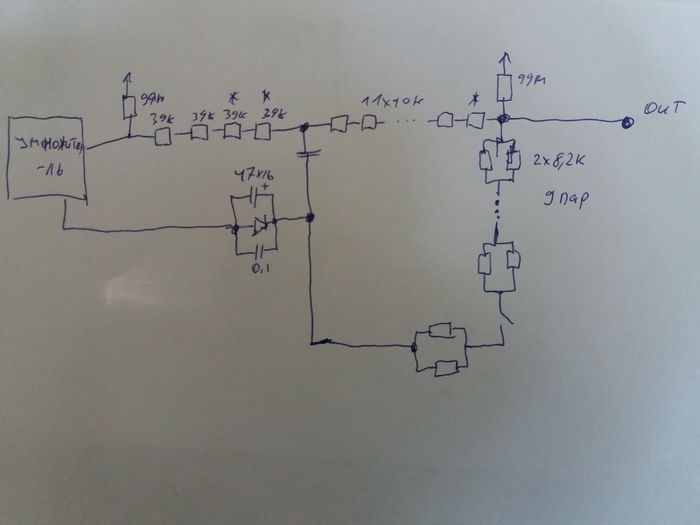

По возможности проверяем работоспособность на магазине сопротивлений и проверяем напряжение на выходе мегаомметра при помощи ДНВ и вольтметра В7-40 ( магазин позволяет проверить мегаомметры с напряжением до 5 кВ). Испытание в высоковольтной лаборатории подтвердили полную работоспособность, включая режим на 10 кВ. Именно больше всего боялся, что на этом режиме "прошьет" МЛТшки. Посмотрим, сколько прослужит этот прибор. Вот набросал примерную схему узла.

Звездочками обозначил неисправные резисторы. Почему именно они вышли из строя (причем в тех же местах как и в  предыдущем меггере) для меня загадка. Возможно каким то образом попало напряжение "из вне" на измерительные цепи.

Спасибо за внимание!
