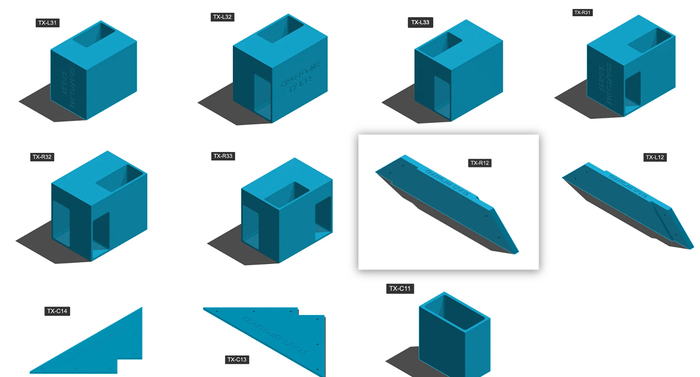

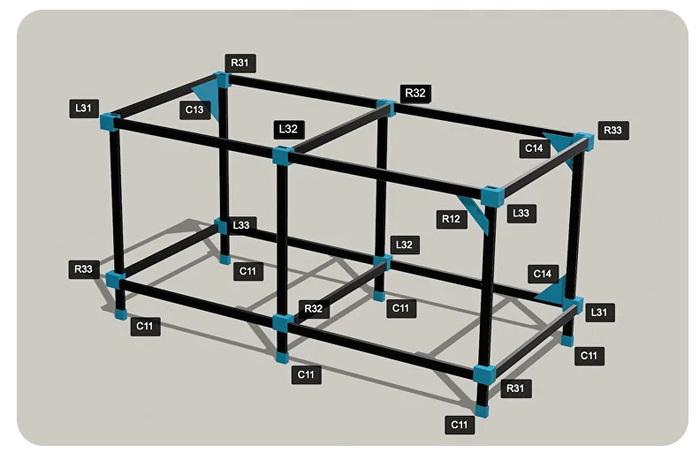

Для того, что бы было понятно где какая деталь - дал всем деталям номера. Всего вышло 11 видов деталей.

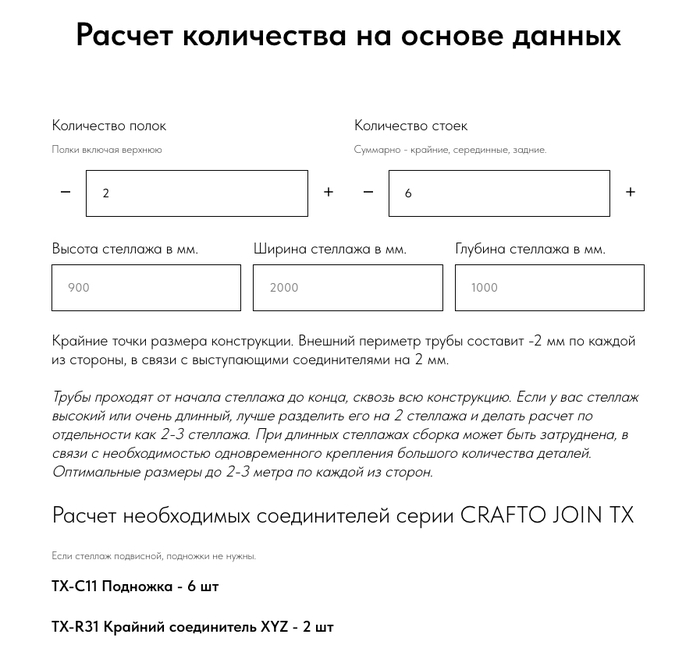

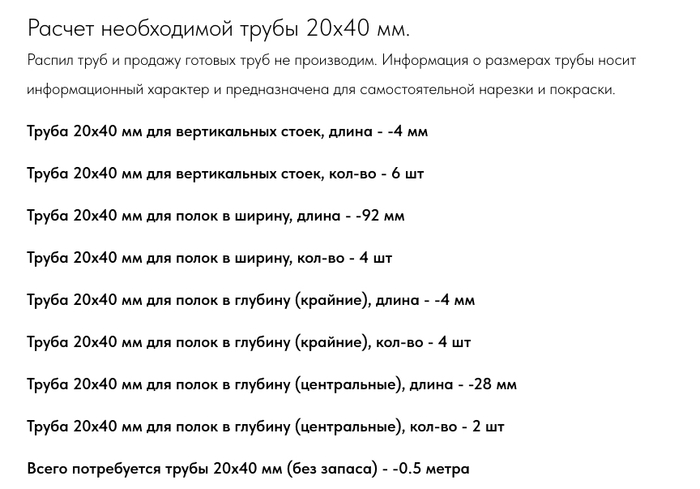

Далее написал простенький калькулятор, который считает сколько надо деталей и каких для сборки стеллажей или подпольев. Чуть позже допишу и сделаю больше вариантов использования.

Так же калькулятор считает и размер трубы, которую надо напилить и их количество. Сделано для того, чтобы можно было заранее напилить нужные размеры, покрасить и затем за 10 минут, собрать все в единую конструкцию в домашних условиях.

Калькулятор, в целом, можно использовать и для тех, кто просто хочет сварить конструкцию без использования соединений, так как расчеты будут примерно схожие, нужно только заложить толщину стенок соединений в расчеты, что бы получить чистые размеры.

Сейчас перехожу в стадию открытого тестирования соединение, калькулятора и тд. Буду держать вас в курсе, спасибо что проявляете активный интерес к моей разработке и делитесь комментариями!

P.S. Ссылку не ставлю, а то удалят пост за рекламу.

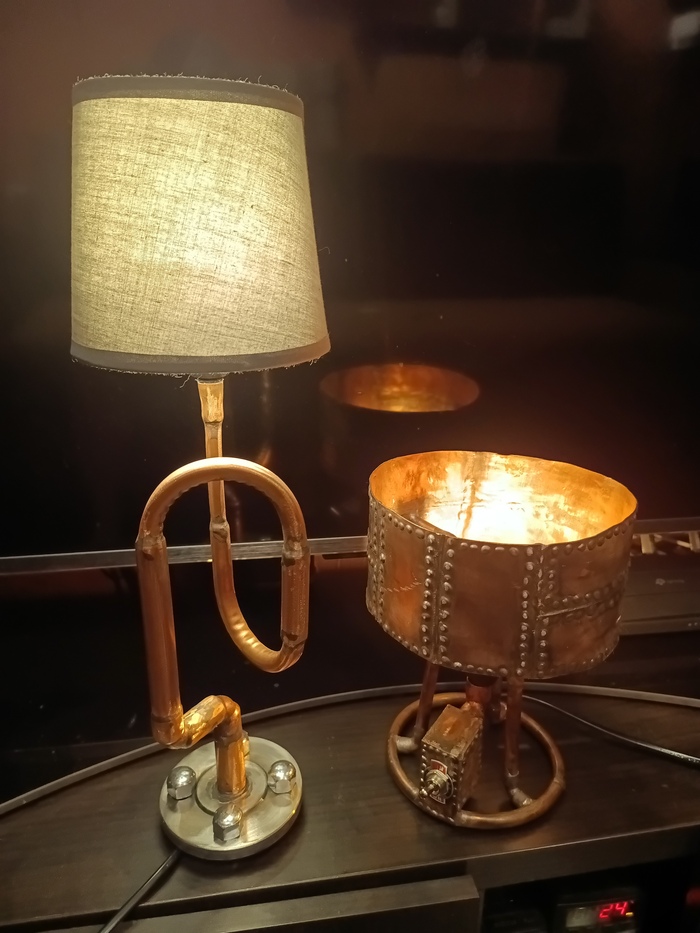

Настольные лампы - самоделки из обрезков медной трубы различного диаметра и медных фитингов, стиль - медный лофт, возможно дизельпанк. Я бы поставил парочку таких в своей квартирке в мегабашне Найт-Сити.

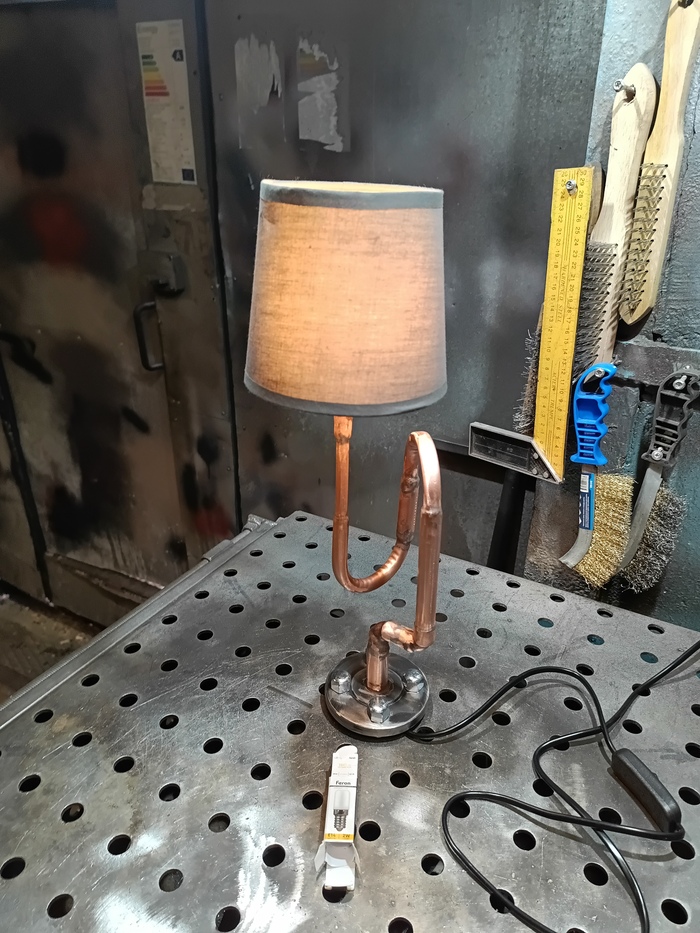

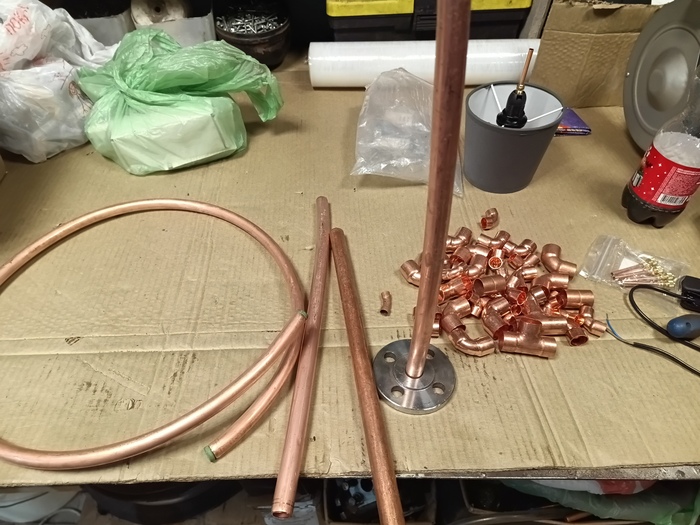

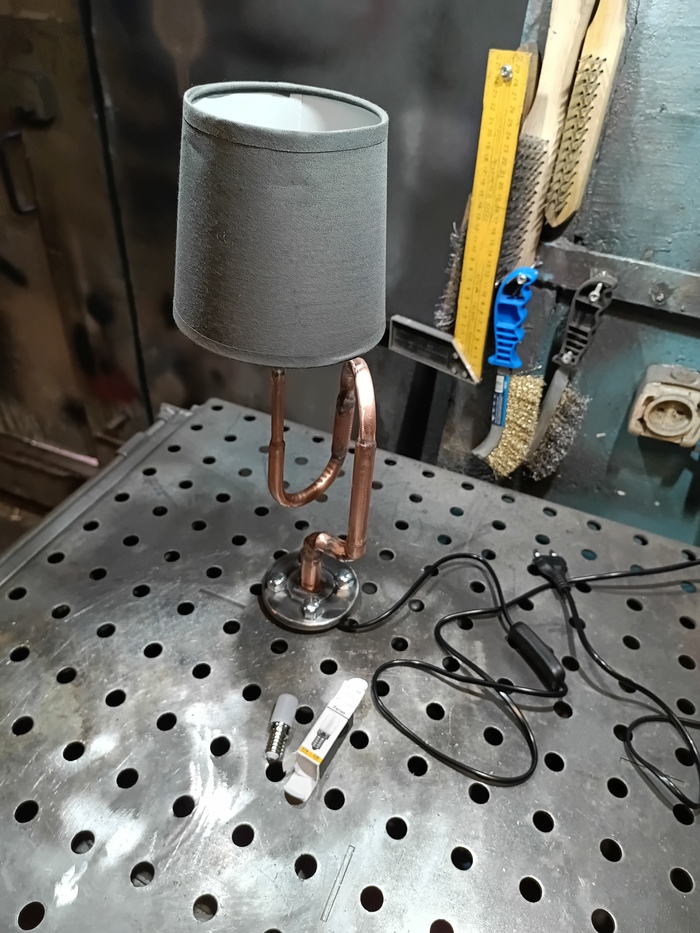

Торшер из медных трубок родился из желания пристроить куда-нибудь дешёвенький бумажный абажур, который валялся у меня уже очень давно. Высыпал на стол содержимое пакета для всяких мелких ремонтов - медные фитинги, кусочки медной трубы, сервисные клапаны. Под основание сразу решил использовать маленький стальной фланец Ду15, в него очень хорошо и плотно вставилась трубка 5/8" (15,88 мм).

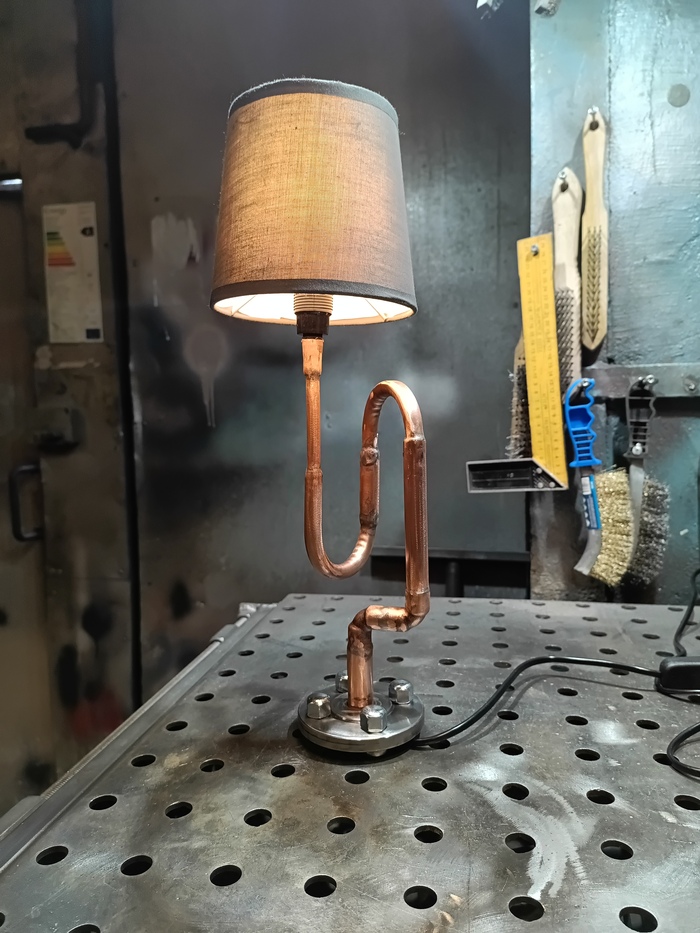

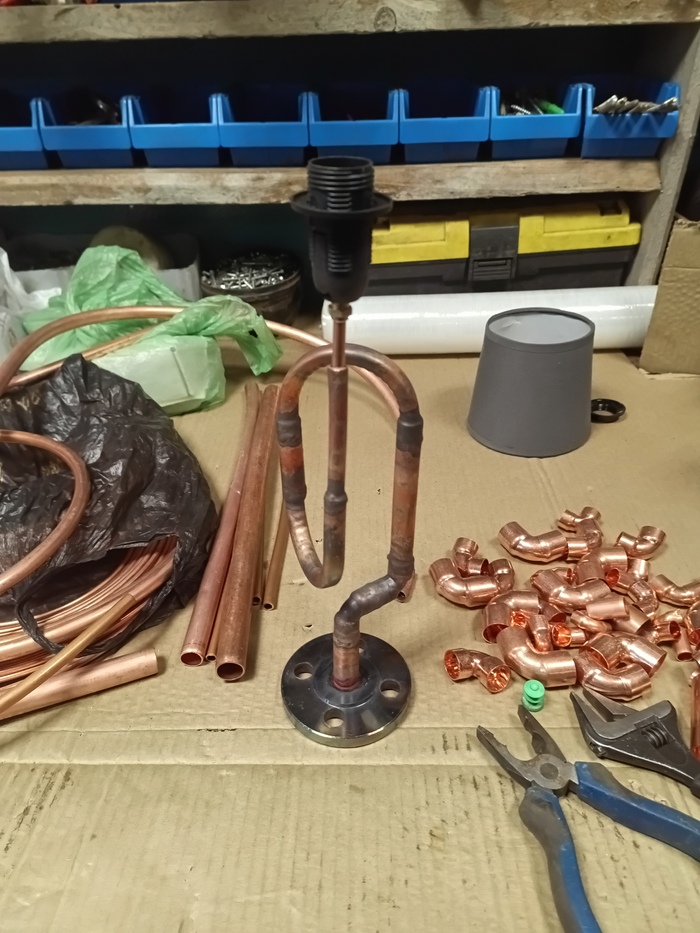

Сперва представлял себе форму этого торшера как некую пружину с одним или двумя витками. Попробовал для начала согнуть стойку из трубки 3/8" (9,53 мм) - получился .. кипятильник. Два витка - опять кипятильник. Короче выбросил эту форму из головы, начал пробовать собирать что-то из разных трубок и фитингов, в процессе примеряя абажур. Промежуточных фото нет, не хотел в своей коллекции всяких кривых уродцев. После где-то двухчасовых мучений получилась форма, полностью меня устроившая - какой-то металлический вариант скрипичного ключа механика. Это гусь из трубы 5/8", переходящий последовательно в два калача из трубы 1/2" (12,7 мм), и заканчивающийся прямым участком из трубки 3/8". Все размеры подбирал так, чтобы вертикальные трубки образовывали равносторонний треугольник (при виде сверху), а основание было ровно посредине этого треугольника. Медную трубку 5/8" припаял снизу к стальному фланцу флюсованным припоем "тридцаткой" (припой Harris 30 FC 30F3184/21239, 30% содержания серебра, около 60000 рублей за кг), остальные стыки паял "нолёвкой" (меднофосфорный припой, около 3000 рублей за кг). Калачи получились с волнистыми заломами по внутреннему радиусу, видимо гнул трубу "против шерсти" - в другую сторону от первоначального гиба трубы в бухте.

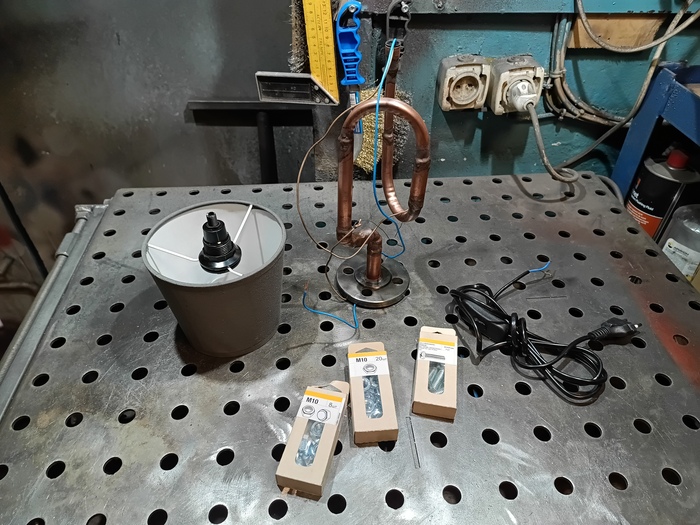

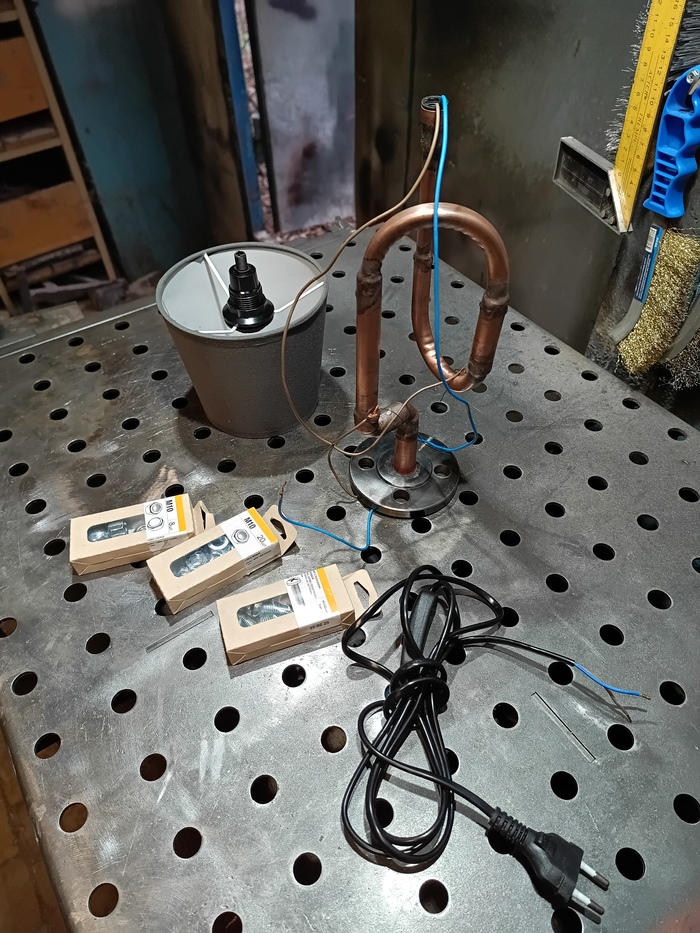

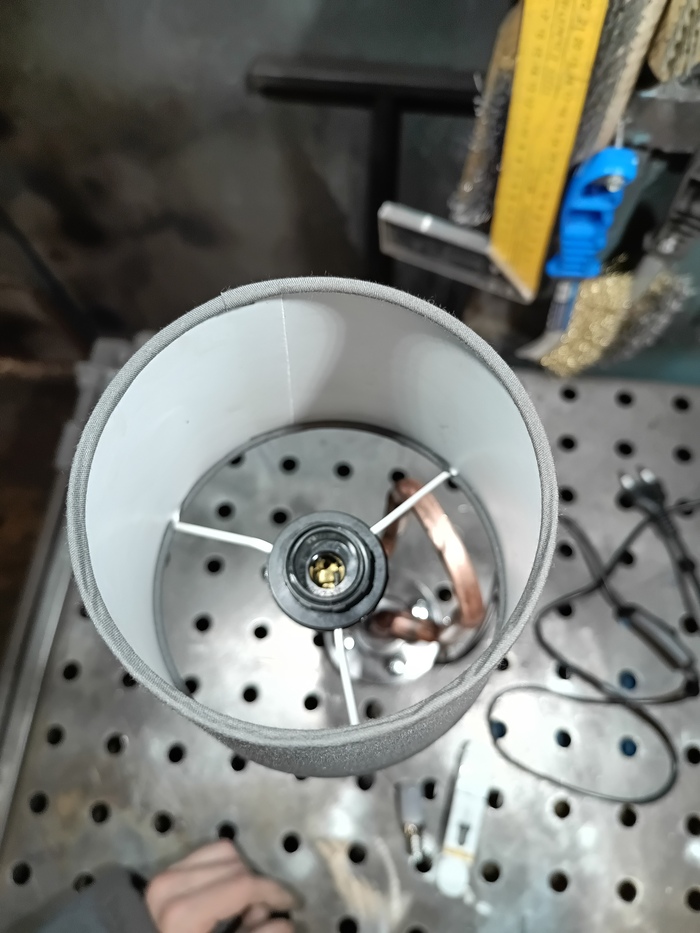

Затем пришлось преодолеть небольшие затруднения с подсоединением патрона к стойке светильника и протаскиванием проводов питания внутри трубок. Первоначальную задумку с клапаном шредера пришлось отбросить, соединение было ненадёжным, не совпадал шаг резьбы. Выкрутился с использованием подручных средств - напаял сверху утолщение из медной трубки 1/2", запрессовал в него какую-то пластиковую гайку, подобрал полую вставку-ниппель для пластикового патрона.

С протаскиванием проводов прошёл целый квест - стальная проволока упирается в один из углов в 90 градусов, то же и с тросиком, и с пластиковым прутком от какой-то метлы. Трение о внутренние стенки после поворотов на 360 градусов становится просто огромным, пропихиваемые предметы теряют устойчивость и начинают ломаться или скручиваться змейкой. Перепробовал всё, выручила обычная нитка с привязанной на конце микроскопической гаечкой М2 или даже М1, удалось протащить её при помощи встряхиваний, всяческих кручений в руках и обильных нецензурных словоизлияний. Провода спаял и заизолировал термоусадкой. Ножки сделал из винтов и колпачковых гаек М10 (винты подрезал немного по длине). Весь металл зачистил до блеска при помощи щёток по металлу и листового войлока.

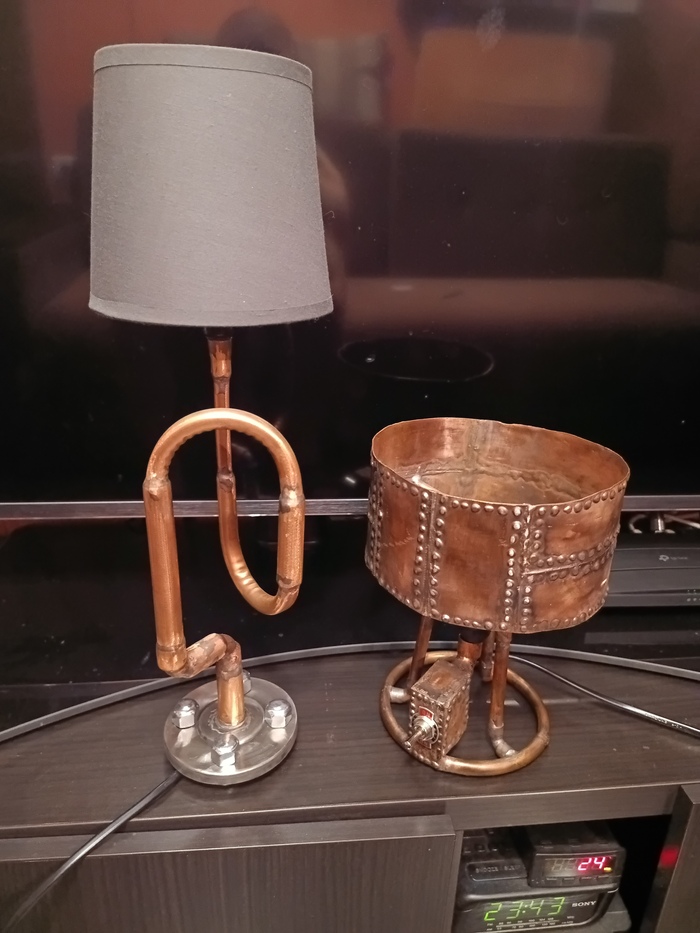

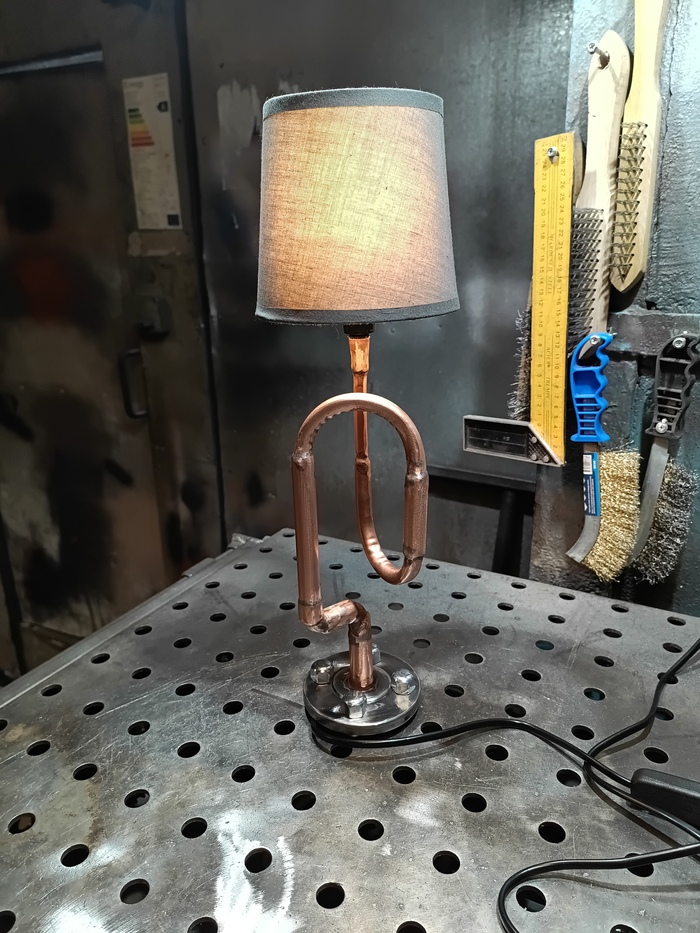

Основные параметры торшера: габариты ШВГ 14х43х15,5 см, вес 1,07 кг. Состав: труба медная 3/8", 1/2", 5/8", два угла 5/8" с раструбами под пайку, фланец стальной Ду15, 4 винта со сферической головкой М10, 4 колпачковых гайки М10, патрон пластиковый Е14 с гайками, абажур бумажный с креплением для патрона, провод питания чёрный с проходным выключателем, мини-лампа светодиодная Feron LB-10 Е14, 2 Вт, 160 Лм, 2700 К тёплый белый свет.

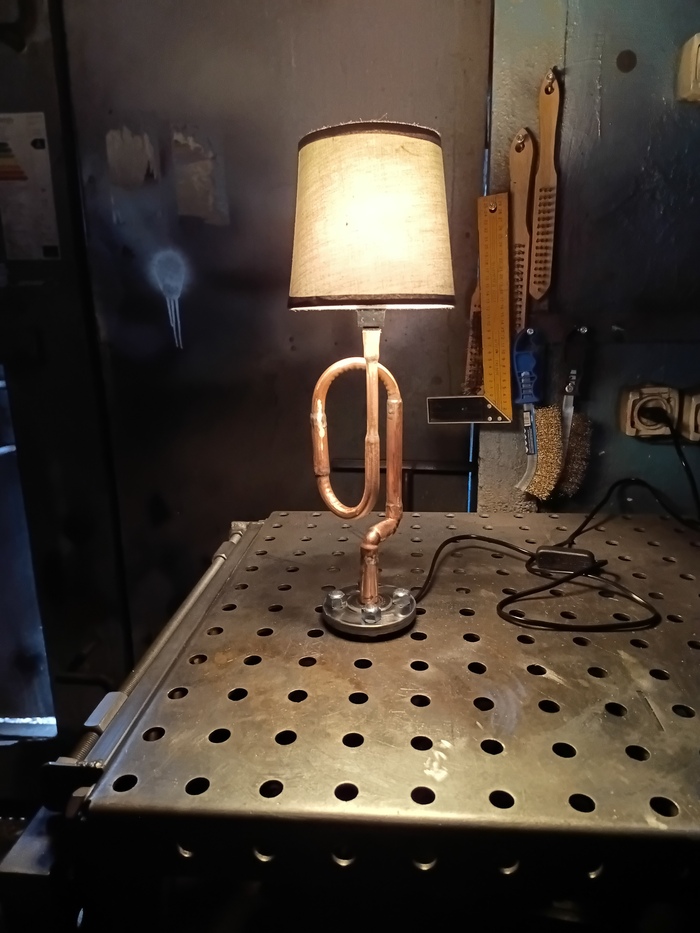

Второй торшерчик-ночник собирал опять из обрезков трубы от демонтажей, уже показывал это здесь: https://pikabu.ru/story/med_v_2d_13593585?utm_source=linkshare&utm_medium=sharing

В плоские пластины имеет смысл разворачивать только трубки диаметрами от 7/8" (22,23 мм) и больше, иначе пластины получаются очень узкими и иногда кривыми. Плюс, нужно обрабатывать края, много металла снимается вместе с заусенцами от реза УШМ.

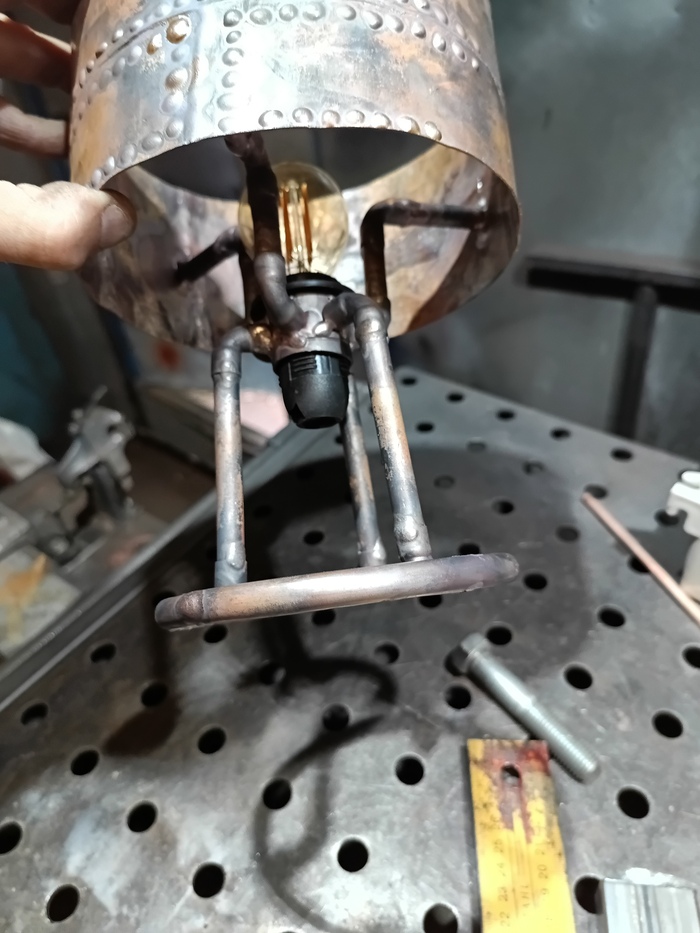

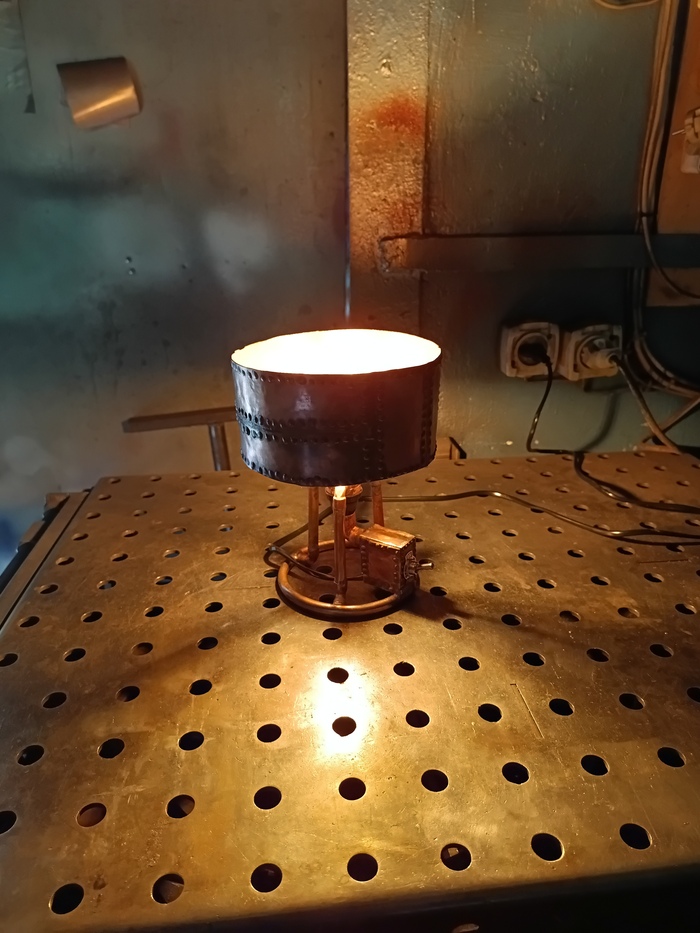

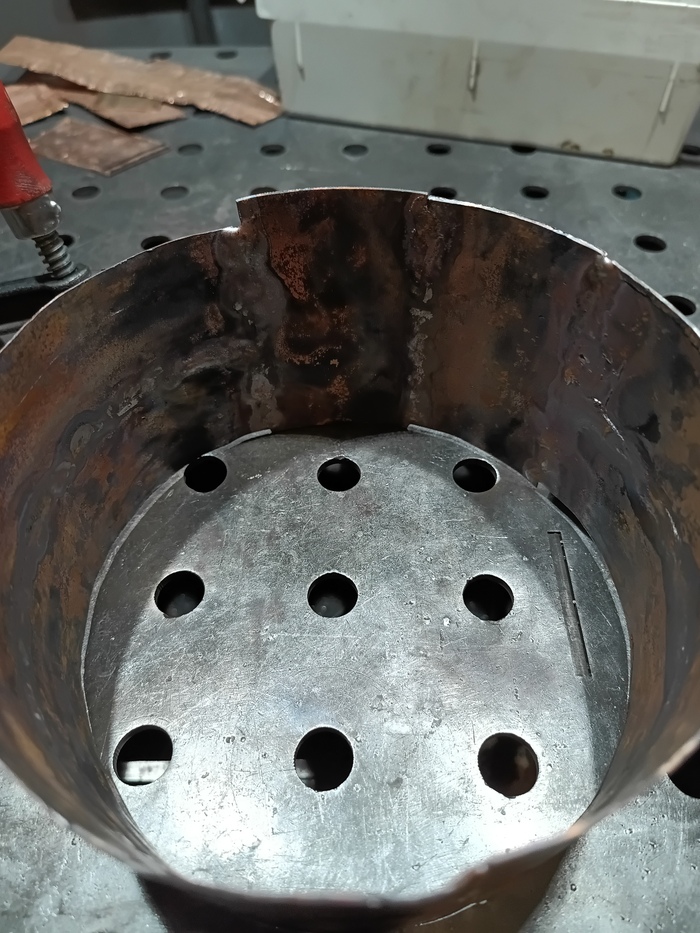

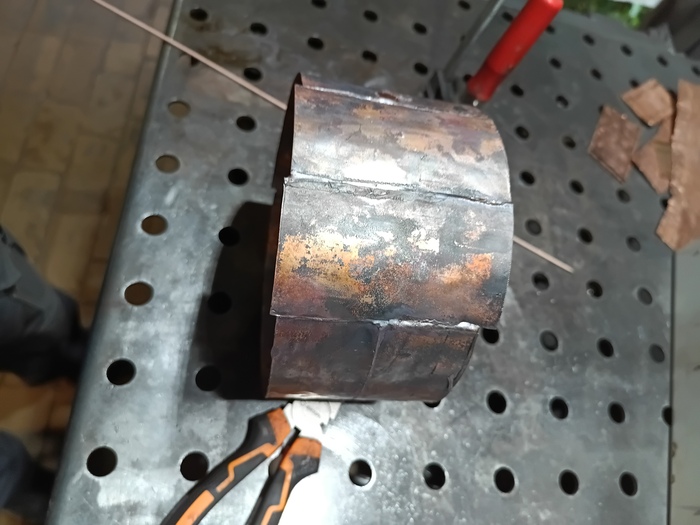

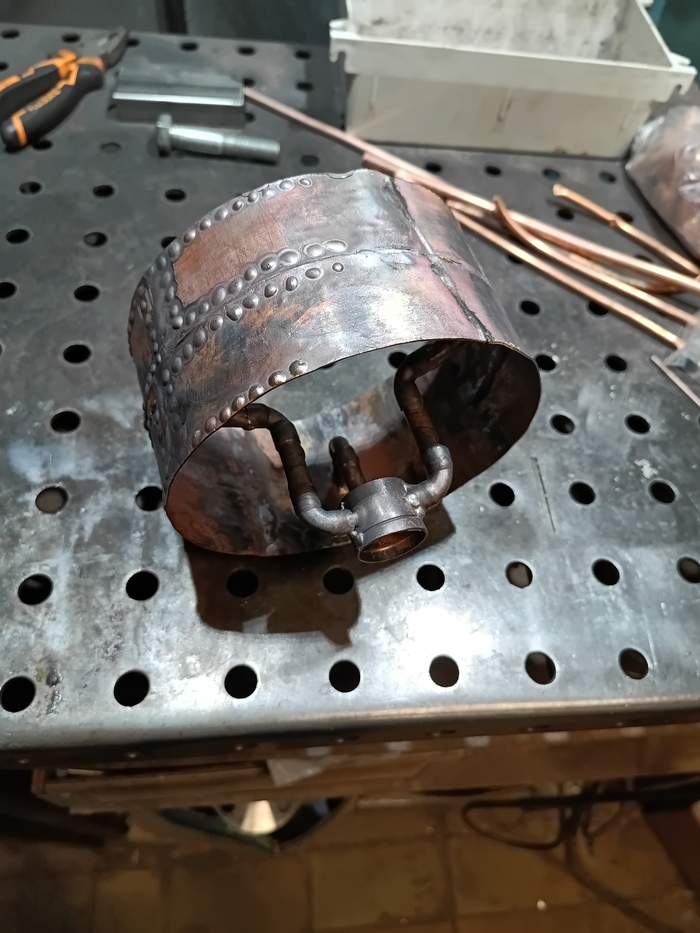

Сборку данного торшера решил начать с самодельного абажура. Для изготовления абажура спаял длинную полосу из пластинок, расположив их встык в два ряда вдоль (иногда и поперёк), ширина полосы вышла около 9 см, длина около 60 см. Все стыки паял припоем - нолёвкой, из-за его дешевизны. Придал пластине кривизну (согнул вокруг какого-то баллона) и спаял в замкнутое кольцо. Не стал придавать абажуру конусность, так как резко бы упал КИМ, и значительная часть полосы отправилась бы в бесполезные обрезки.

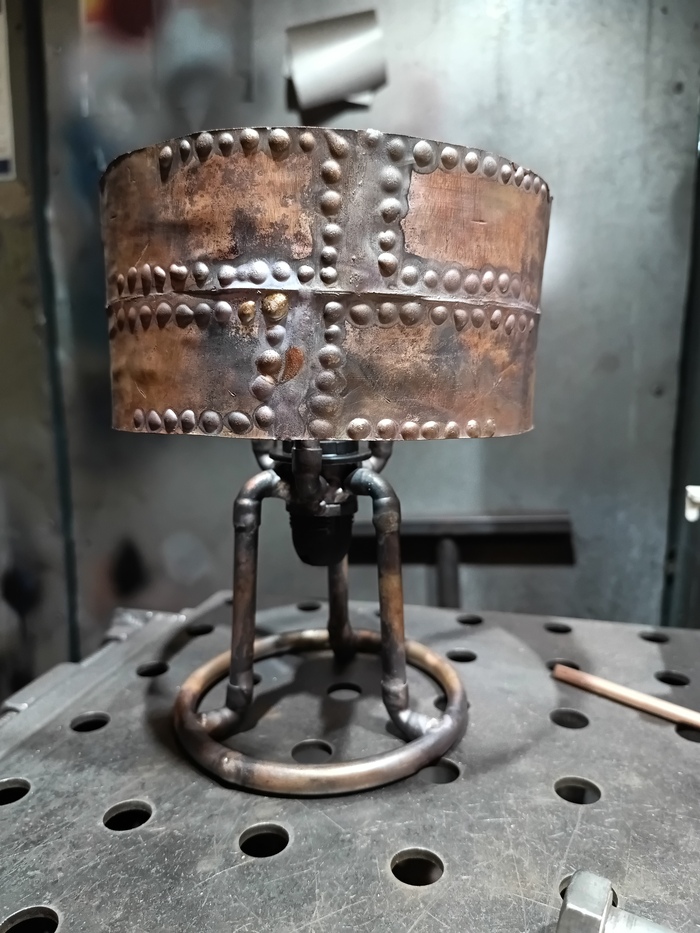

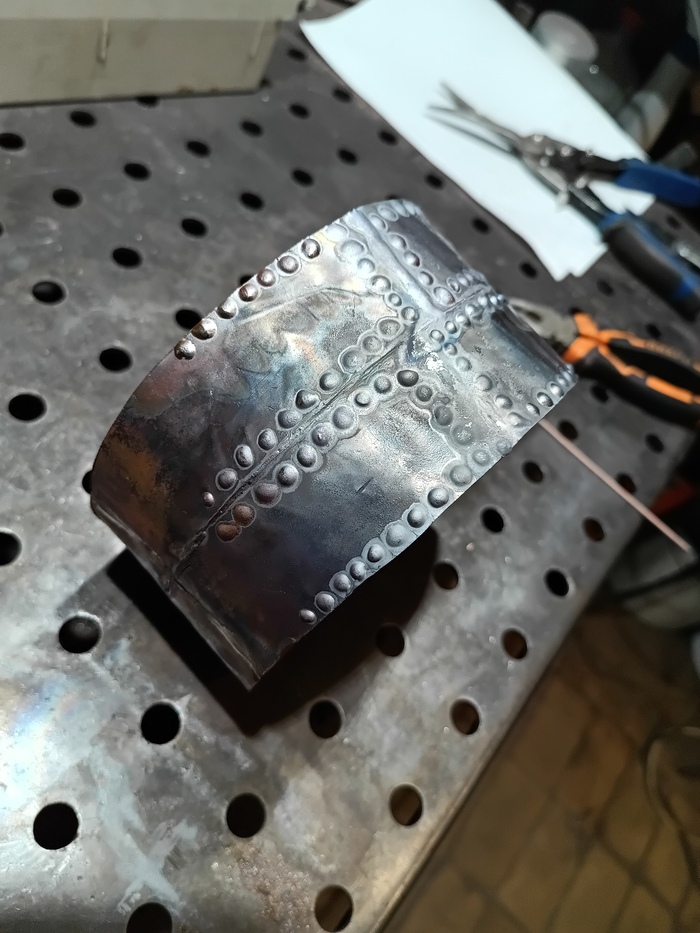

Вид кольца был не особо интересным после пайки, не стал интереснее и после зачистки войлоком и придания ему характерного медного блеска. Решил "проклепать" все элементы кольца, для этого нанёс много-много капелек медно-серебряного припоя "пятёрки" по периметру каждой пластинки (припой Harris 5 5620F1/21113/21587, 5% содержания серебра, около 23000 рублей за кг).

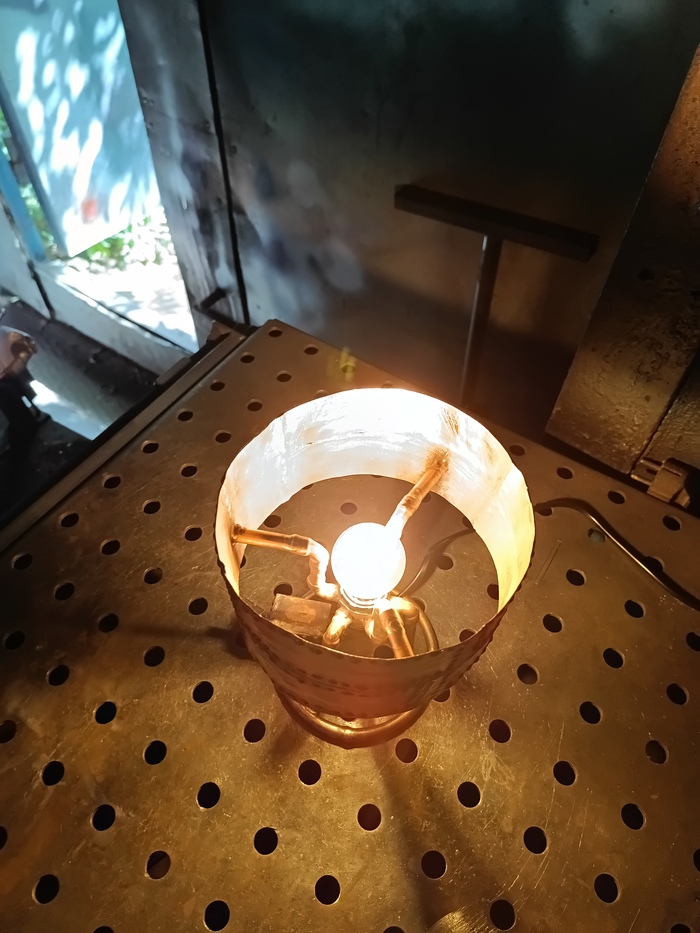

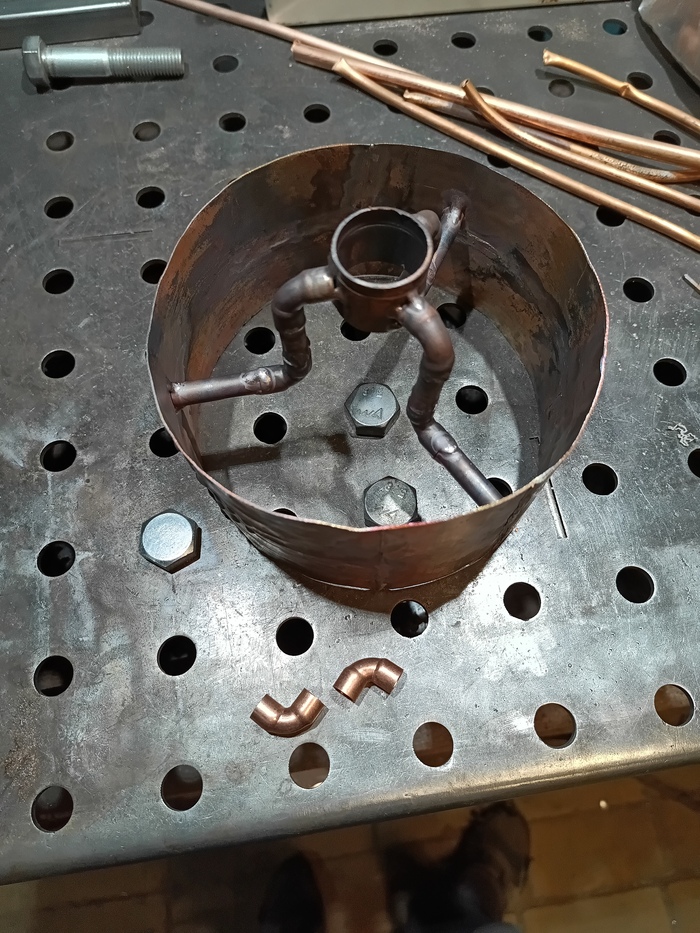

Затем наступила очередь крепления под патрон светильника. В качестве гильзы использовал кусочек медной трубы 1 1/8" (28,58 мм), гильзу прикрепил к кольцу тремя гусями из трубок и фитингов 3/8" (просто нравится трёхлучевая симметрия).

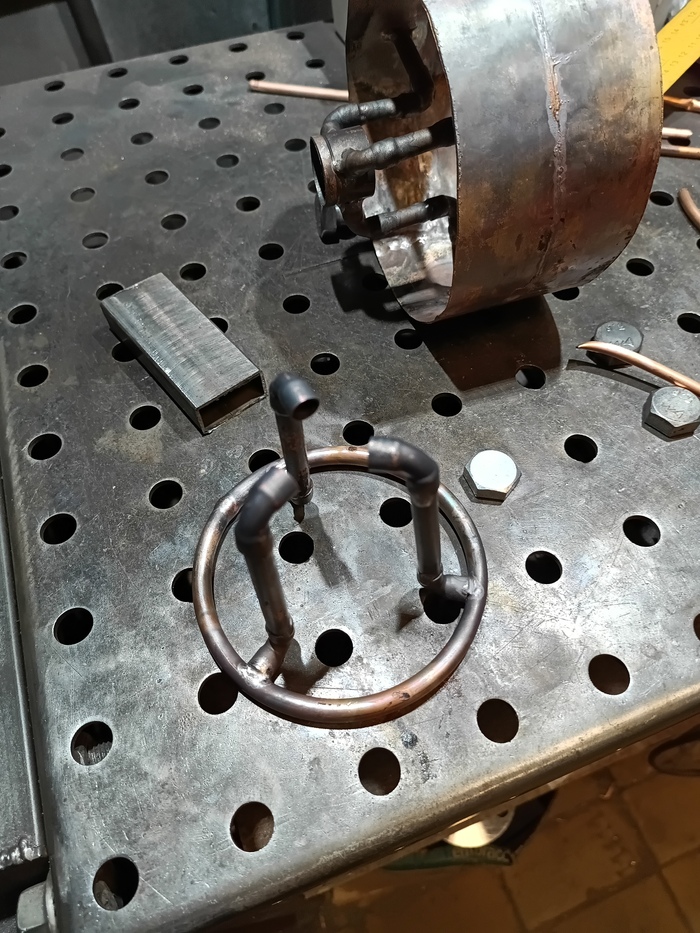

Потом сделал основание - такие-же гуси зеркально вниз, опираются на замкнутое кольцо из трубки 3/8".

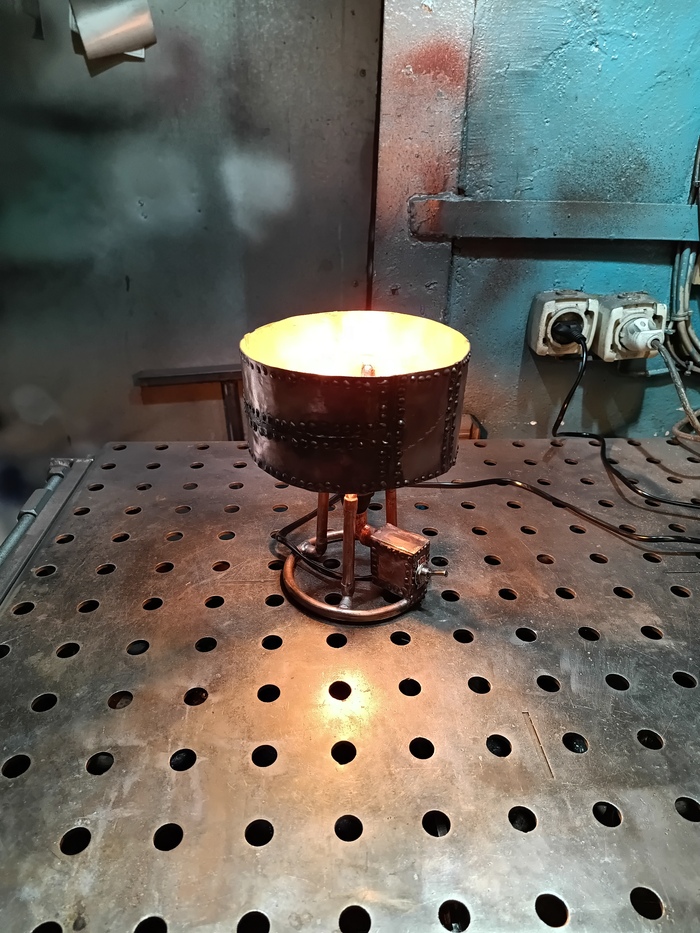

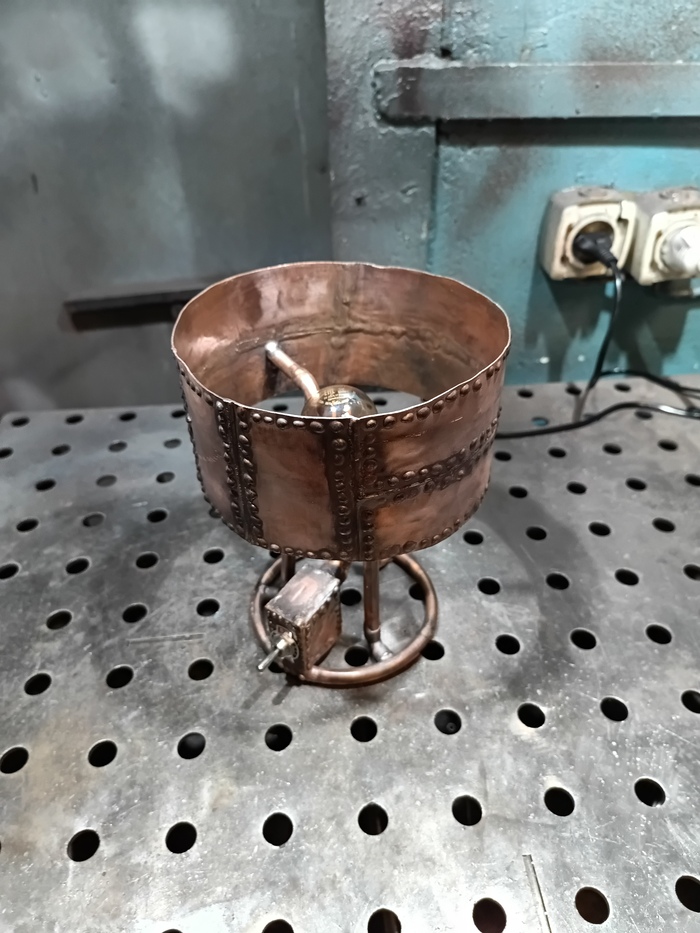

В самом конце добавил ещё один элемент - "пульт управления", это небольшая коробочка под тумблер включения торшера, с совсем небольшими зазорами к размерам самого тумблера (очень намаялся потом, вставляя и изолируя все его контакты и металлические части корпуса). Пульт управления также "проклепал", к задней части пульта припаял уголок 5/8", чтобы спрятать провода к патрону.

Основные параметры: диаметр светильника 17 см, высота 21,5 см, вес 0,75 кг. Состав: абажур и коробка из трубы медной 7/8", труба медная 3/8", уголки медные 3/8" 12 шт., труба медная 1 1/8", тумблер двухполюсный трёхпозиционный с фиксацией положений, провод питания чёрный с вилкой, патрон пластиковый Е14 с гайками, при сборке стояла лампа-шарик филаментная Е14 на 4 Вт, сейчас установлена мини-лампа свечка филаментная Genixgreen C7G-1.5W-E14-220V-SW, 2200 К.
