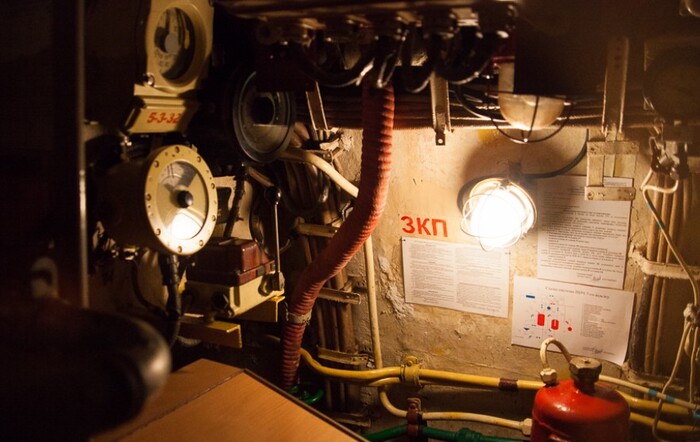

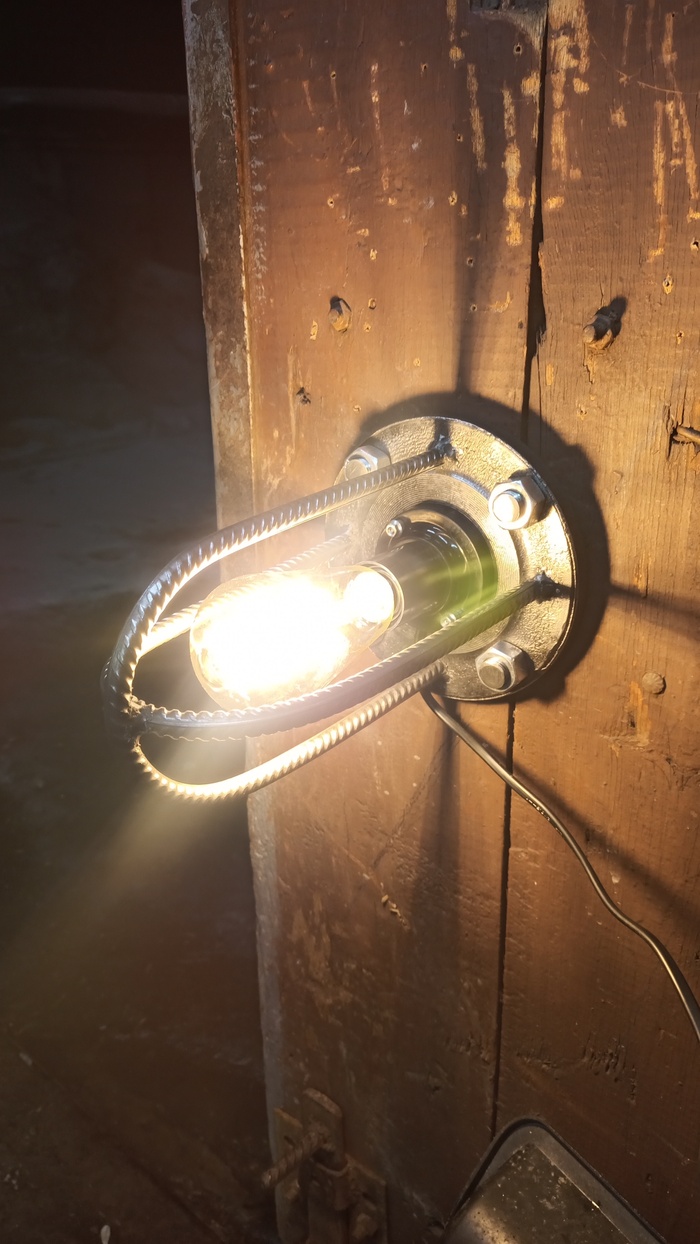

Три светильника из арматуры, фланцев и метрического крепежа. Прекрасно впишутся в интерьер радиорубки Вашей дизельной подводной лодки.

На создание этих светильников подтолкнул просмотр "К-19, оставляющая вдов", "72 метра", "Убрать перископ" и других горячо любимых мной фильмов про подводников.

Основные материалы и характеристики светильников:

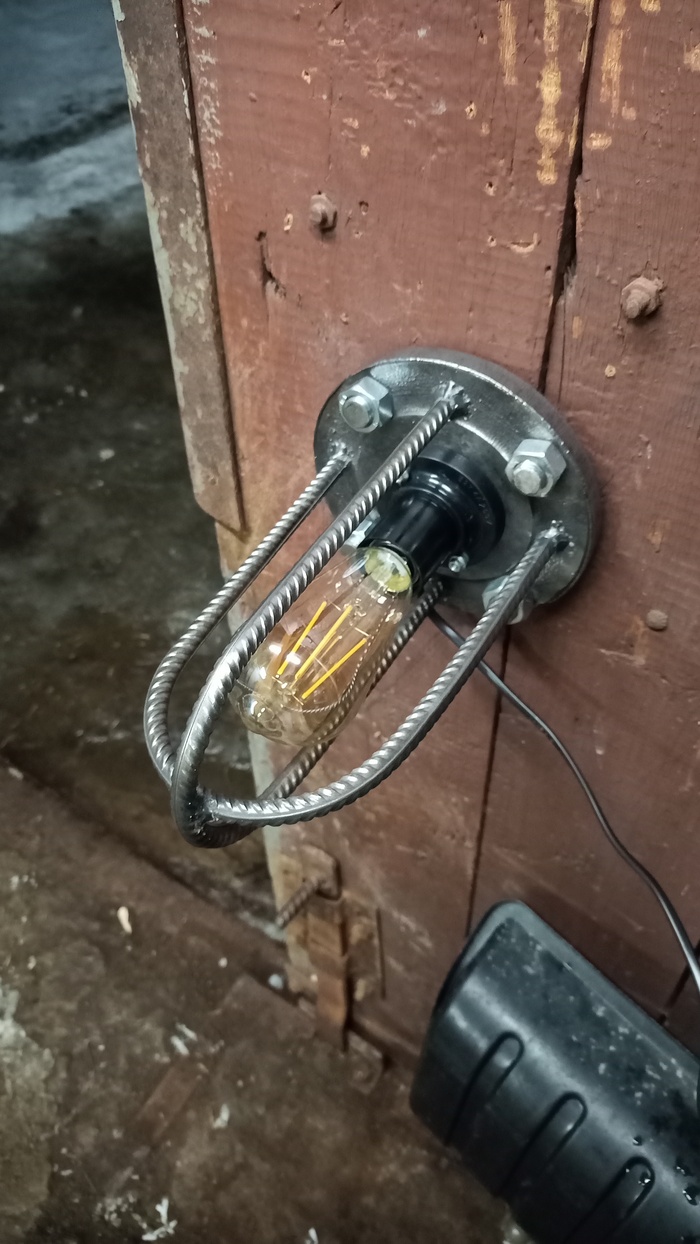

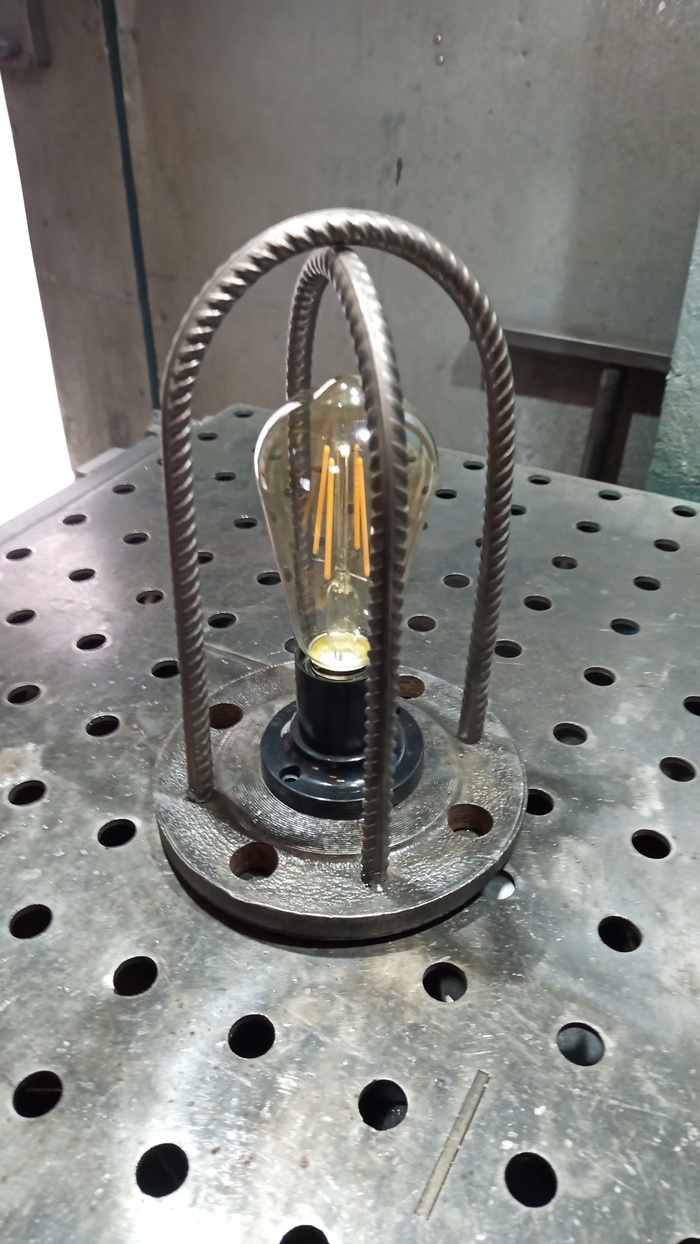

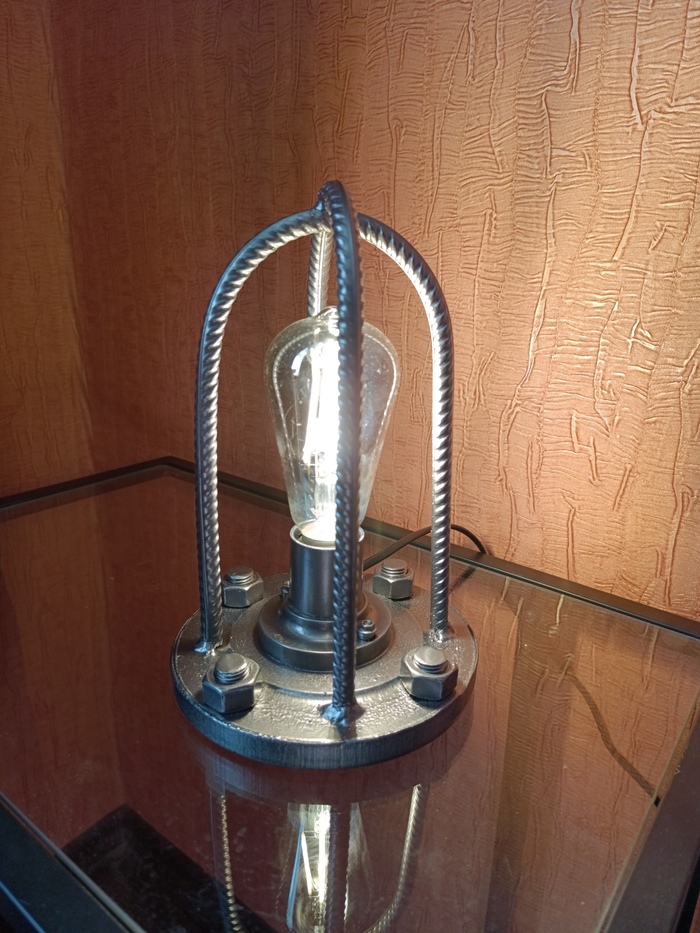

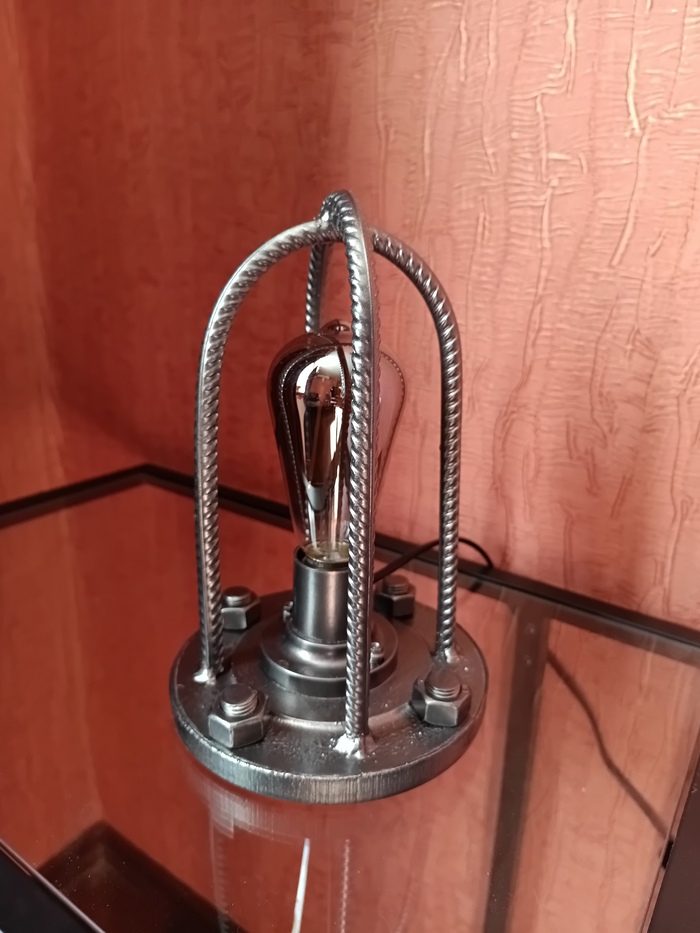

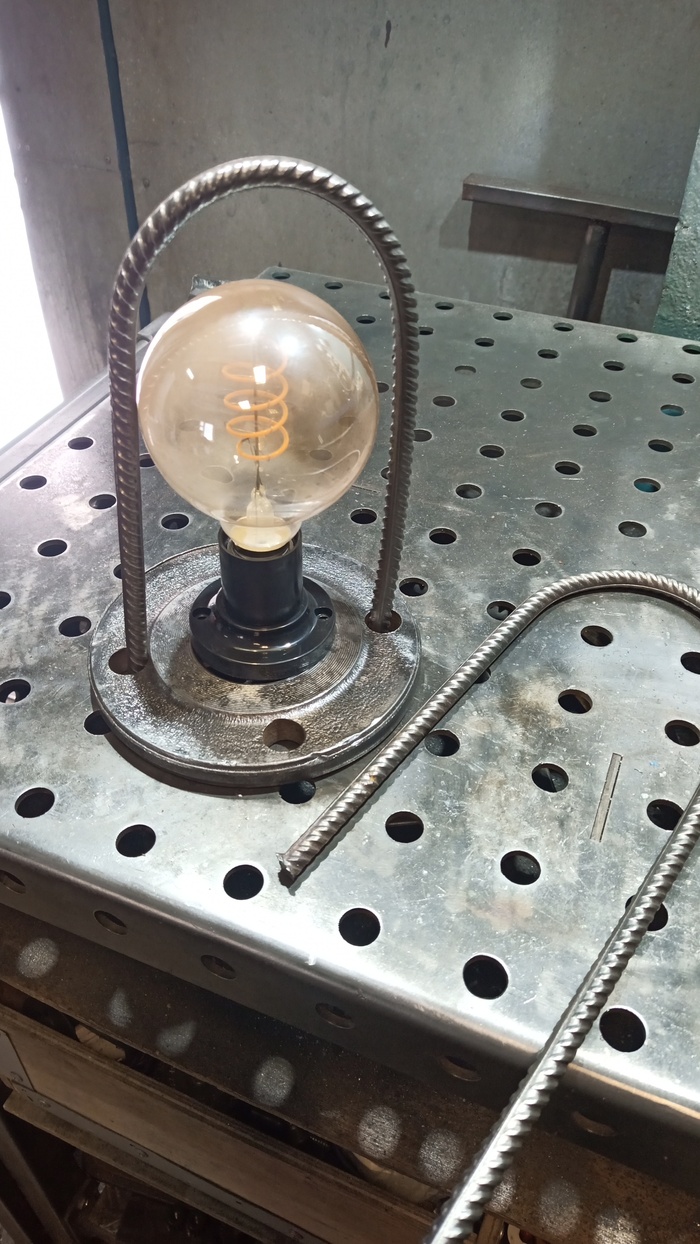

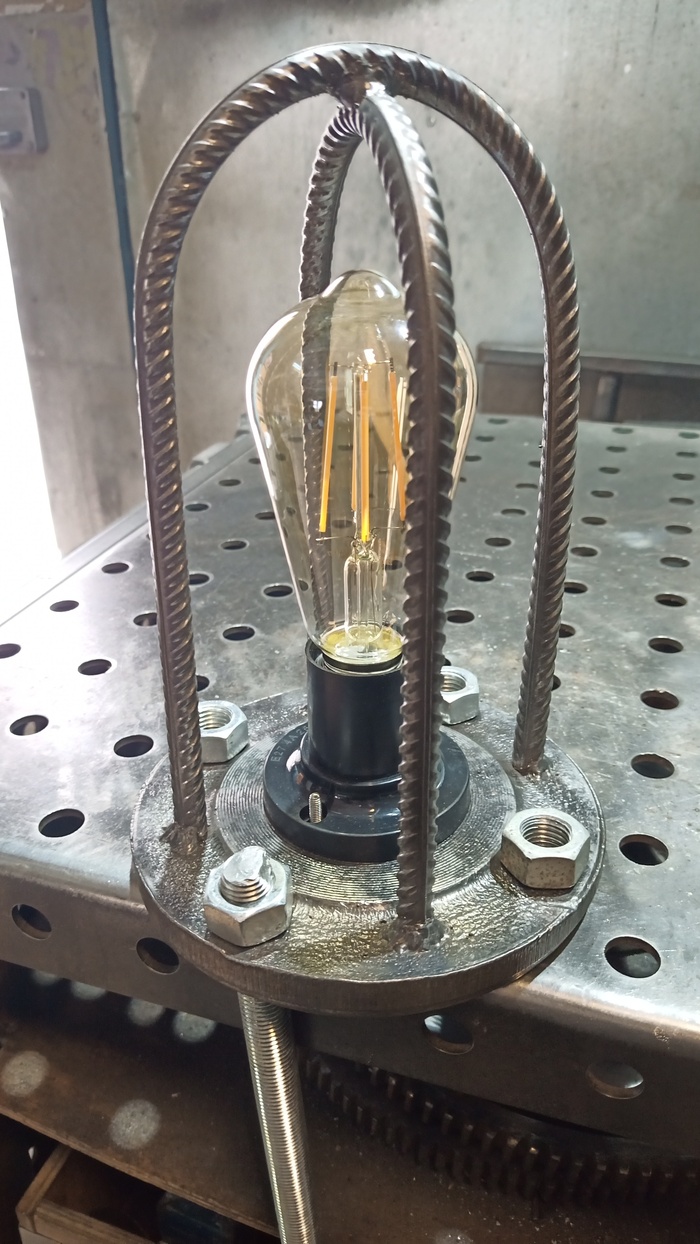

№1: Фланец стальной Ду50, арматура 10 мм, шпилька и гайки М16, две шпильки с гайками М4, патрон-стойка Е27 пластиковый, провод питания с проходным выключателем, лампа декоративная voltega ST64 E27 8512 4 Вт дымчатая, колба груша. Диаметр основания светильника 16 см, высота 24 см, вес 2,97 кг. Автоэмаль Kudo Кварц 630 металлик.

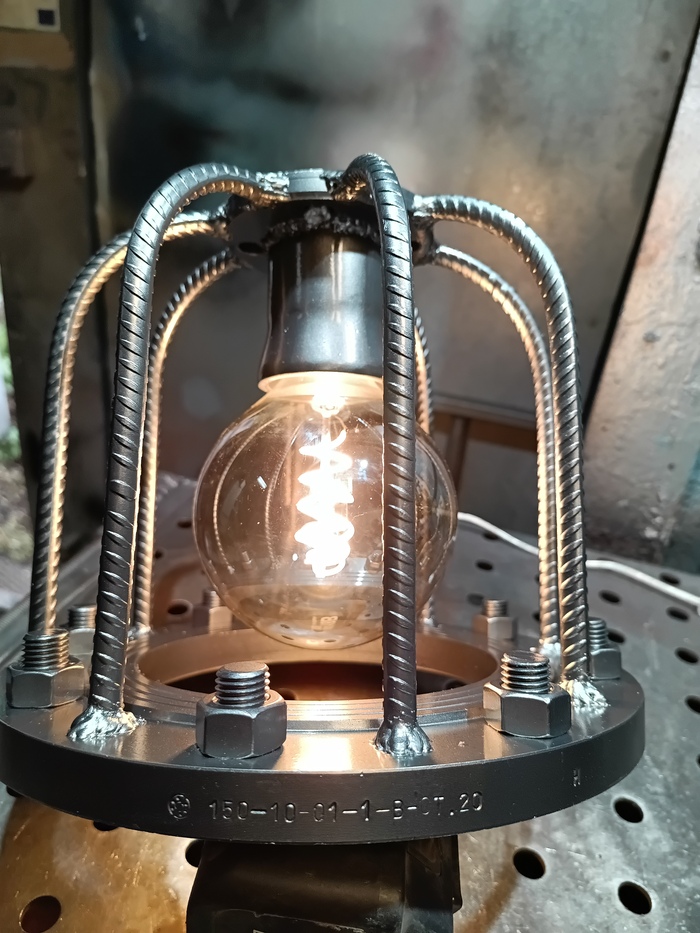

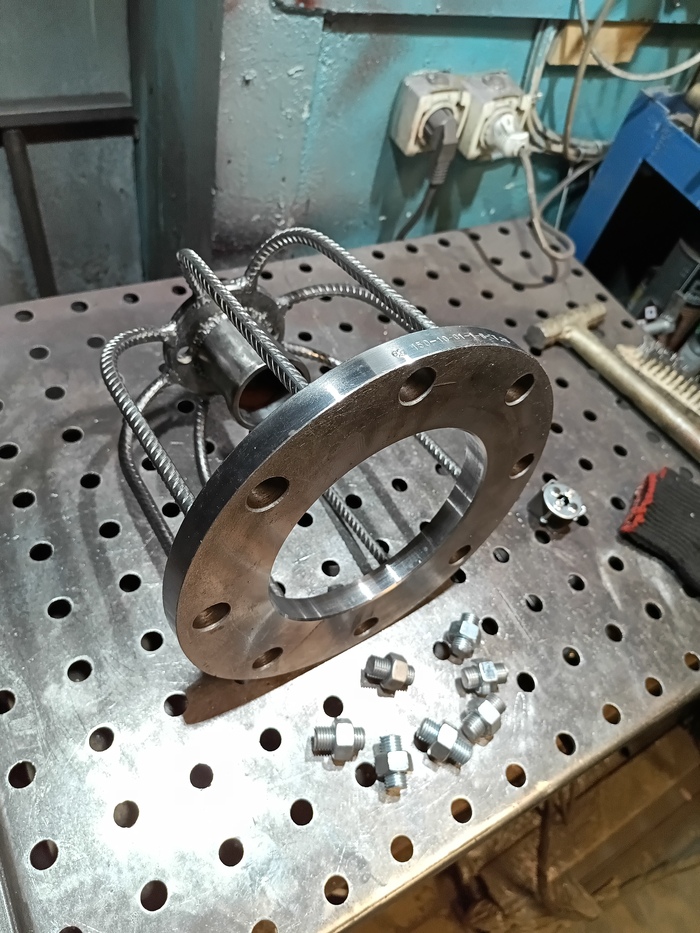

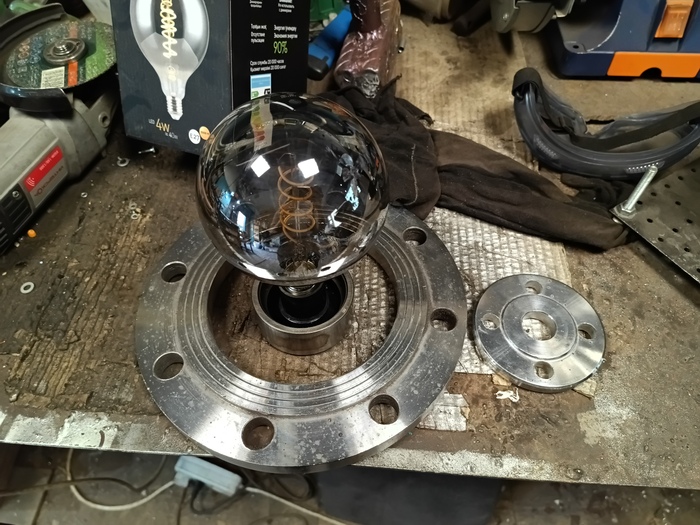

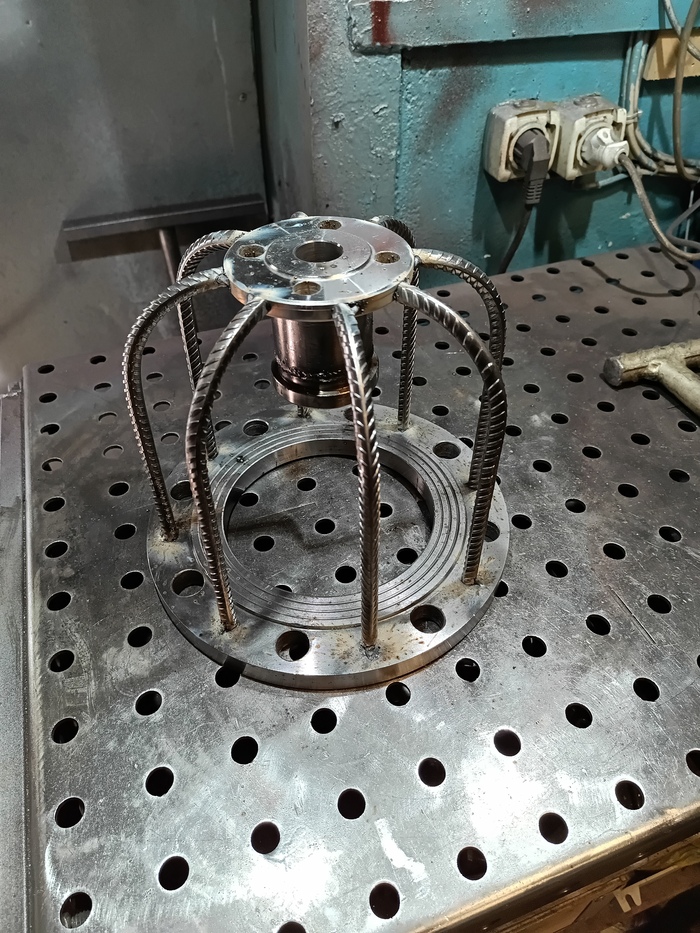

№2: Фланец стальной Ду150, фланец стальной Ду20, арматура 10 мм, шпилька и гайки М16, обоймы подшипников из разобранной МКПП, шары из подшипников, патрон керамический Е27, провод питания с проходным выключателем, лампа декоративная voltega G125 E27 8519 4 Вт дымчатая, колба большой шар. Диаметр основания 28 см, высота 24 см, вес 8,74 кг. Автоэмаль Kudo Кварц 630 металлик.

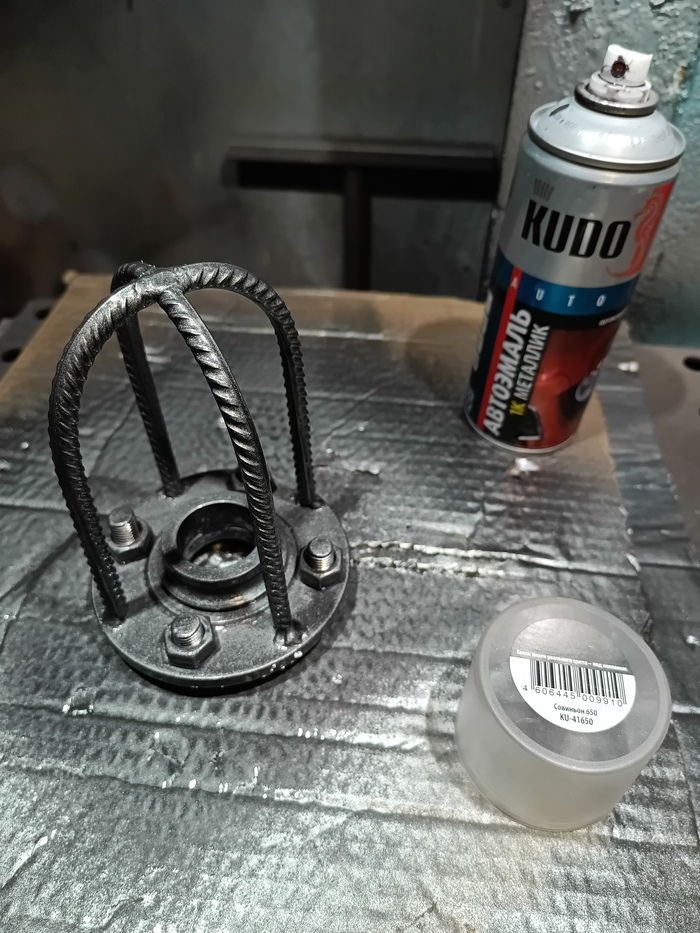

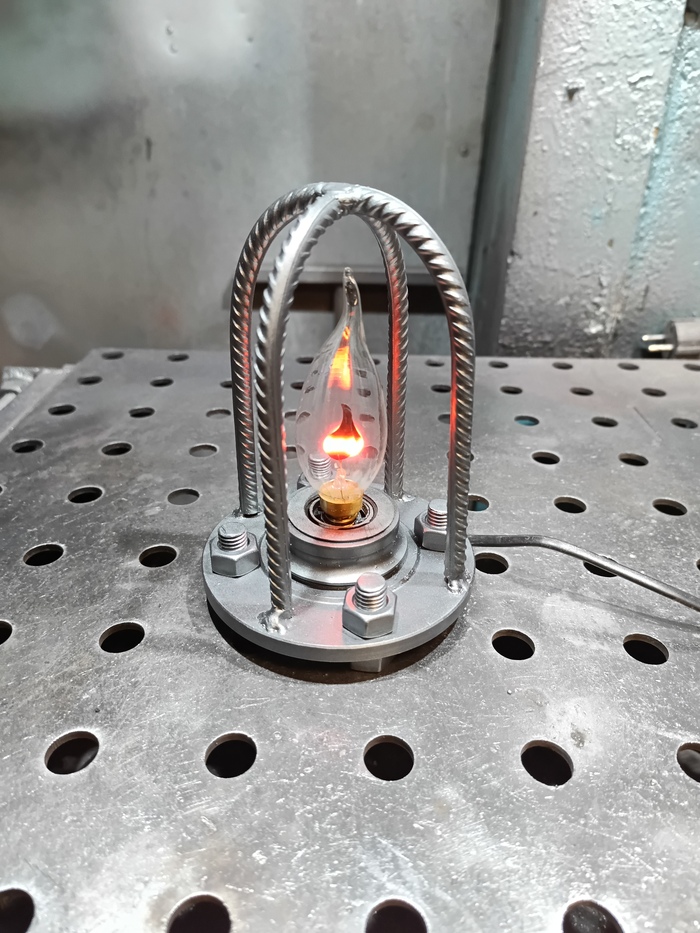

№3: Фланец стальной Ду20, арматура 10 мм, шпилька и гайки М12, внутренняя обойма ступичного подшипника, патрон пластиковый Е14, провод питания с проходным выключателем, лампа декоративная Uniel Декор Е14 3 Вт, колба свеча на ветру, эффект мерцающего пламени. Диаметр основания 10,5 см, высота около 18 см, вес около 1,5 кг. Автоэмаль Kudo Совиньон 650 металлик.

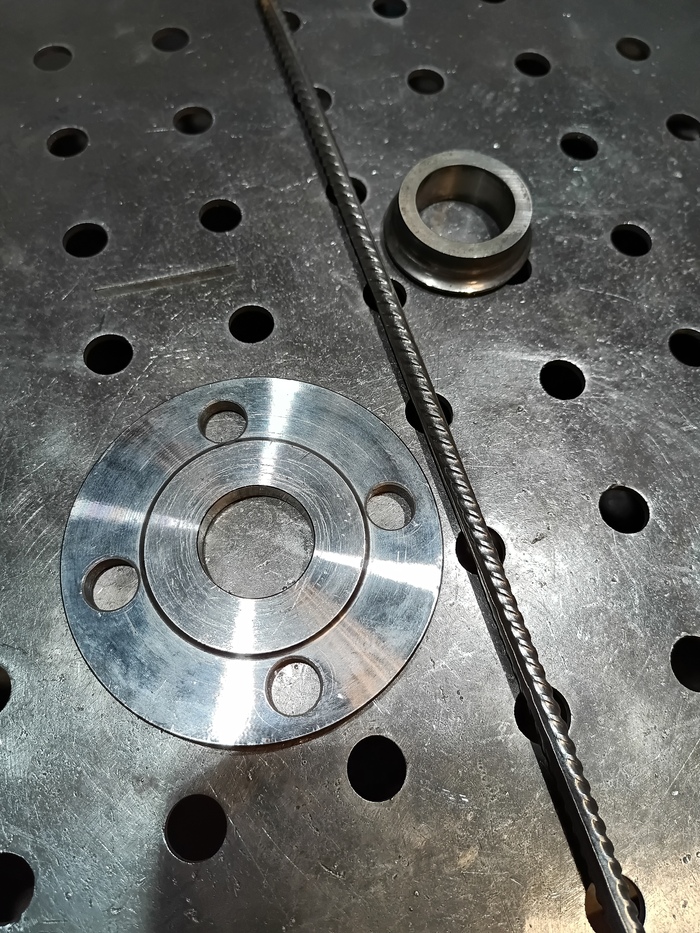

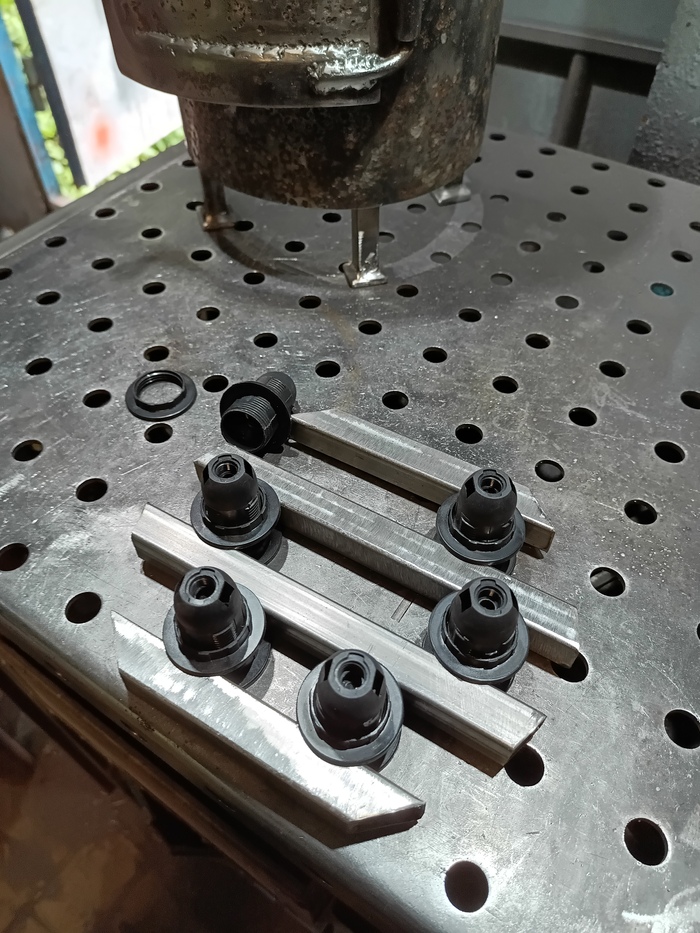

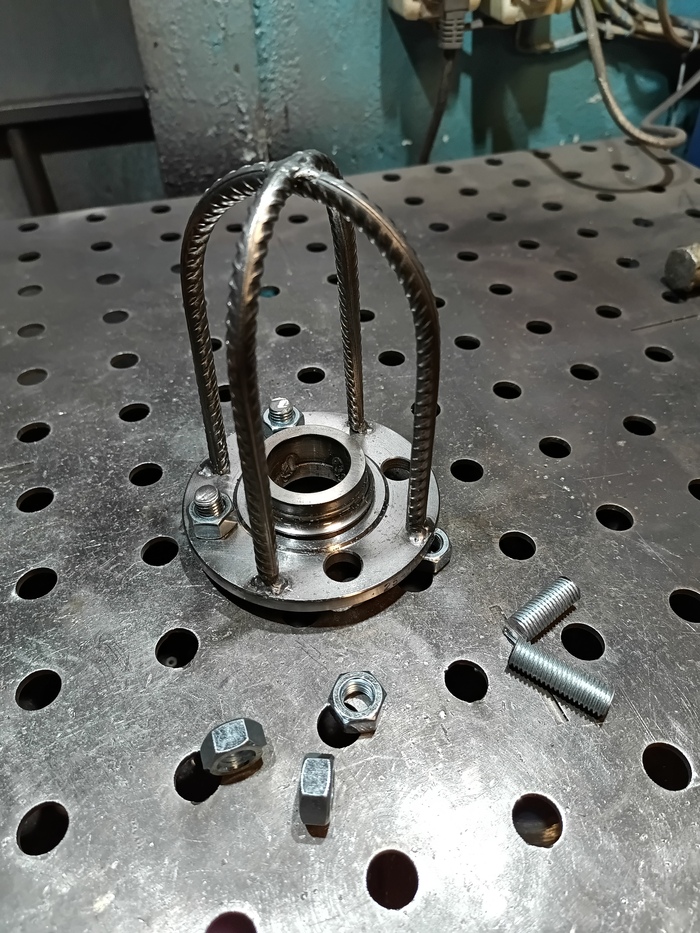

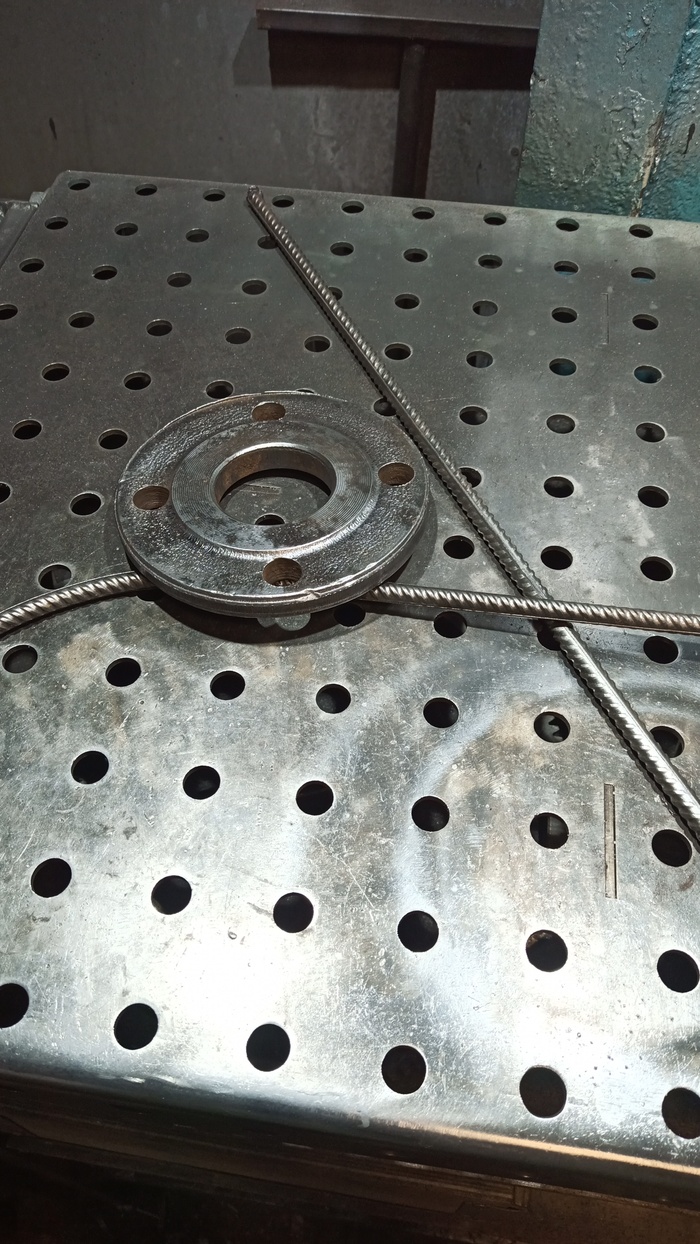

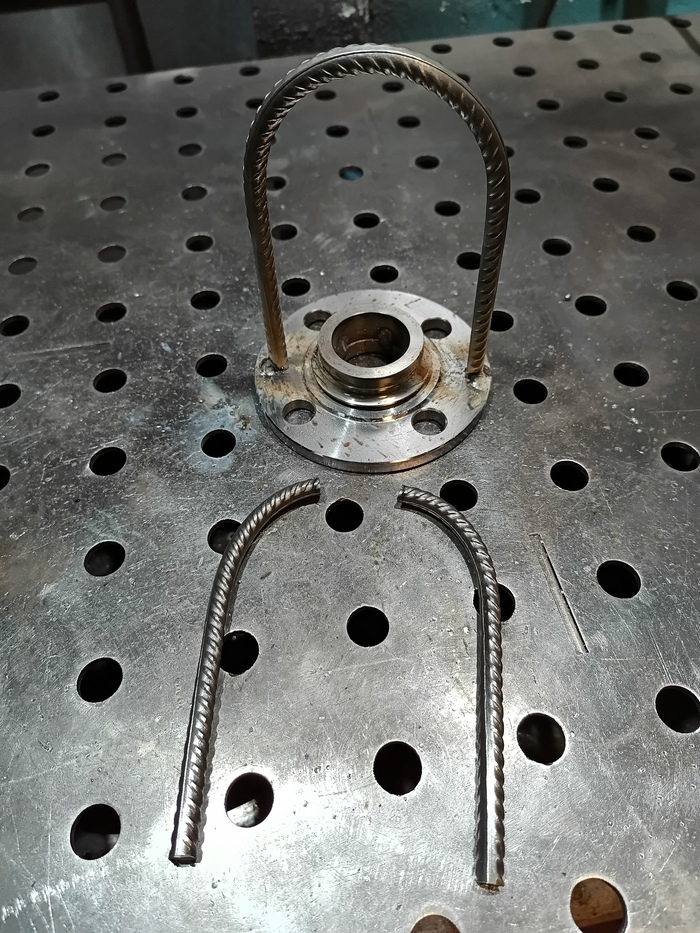

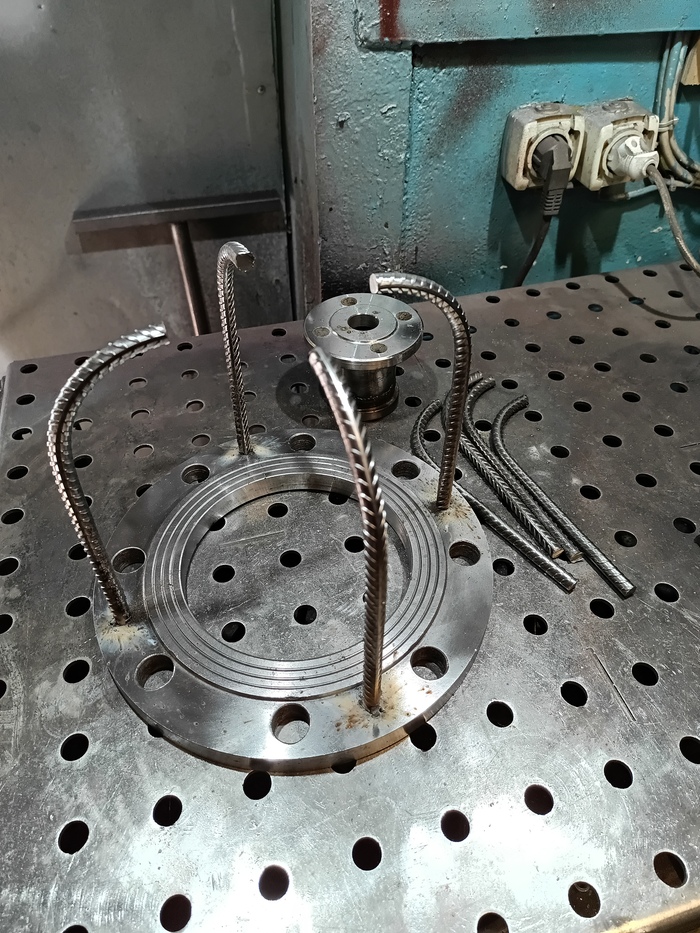

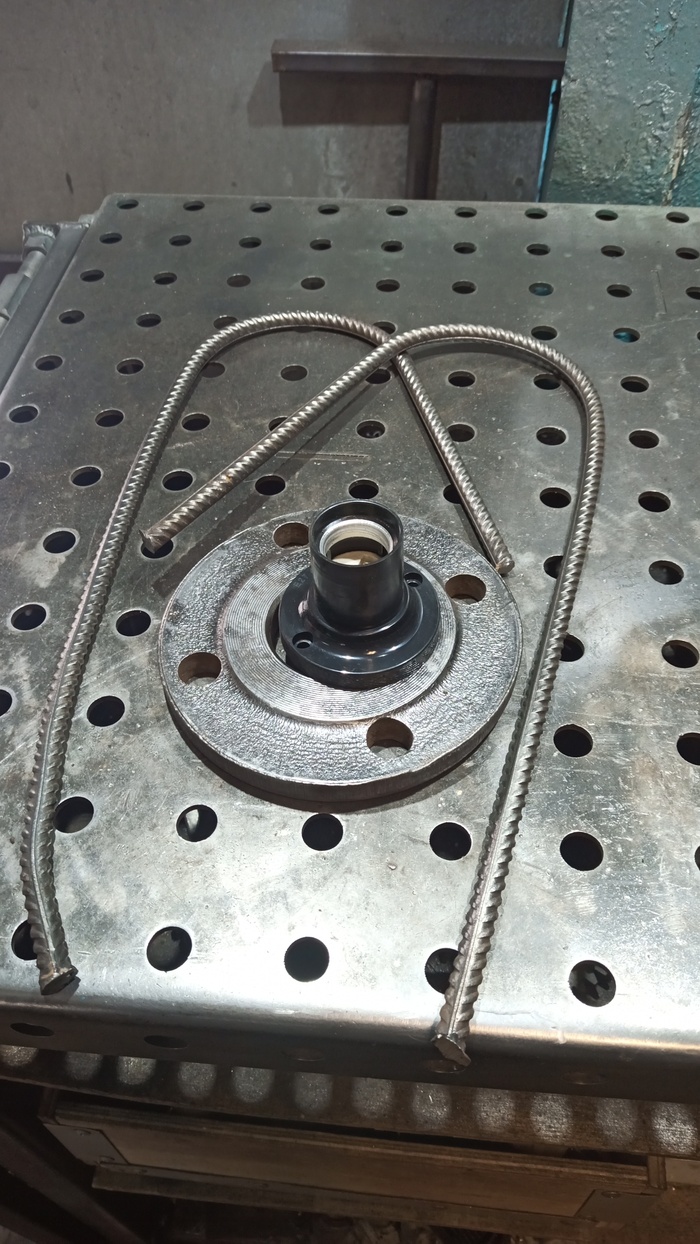

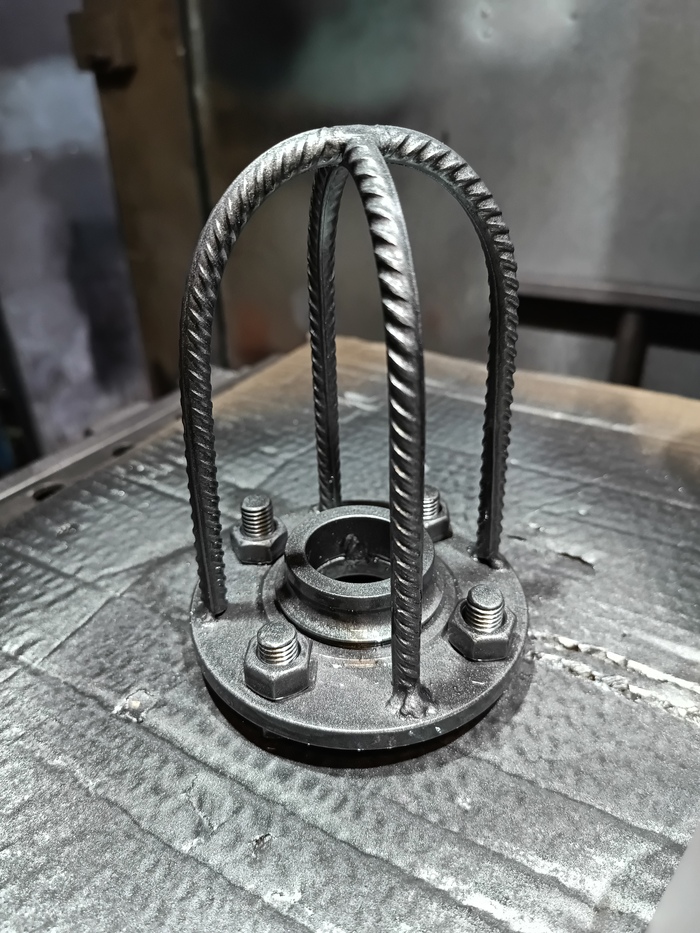

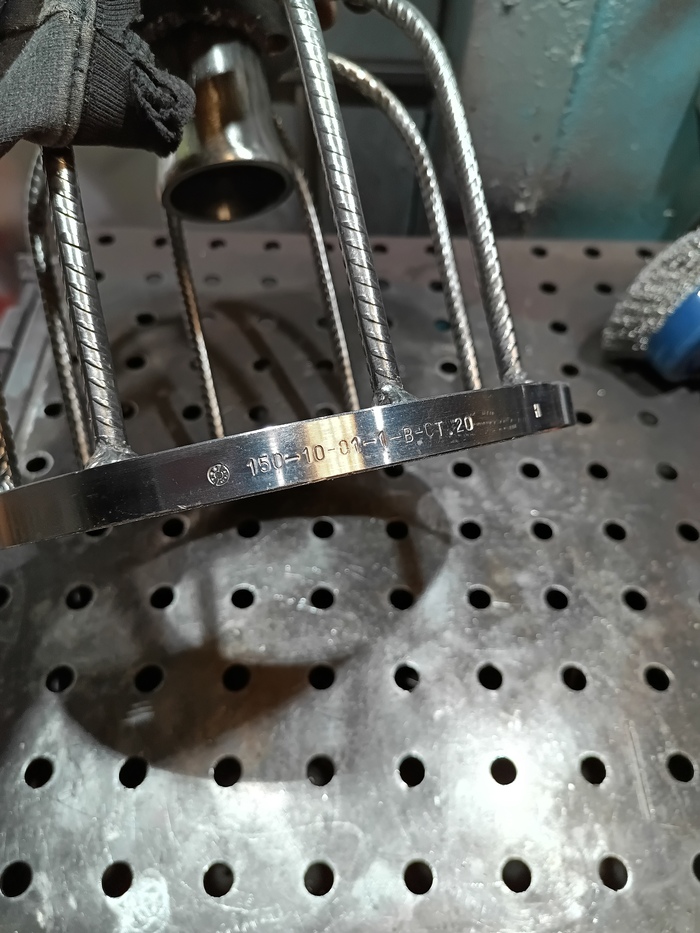

Сборка каждого из светильников шла в несколько этапов, сперва заказал и получил штук 10 разных фланцев, от Ду15 до Ду150, необходимо было посмотреть и пощупать это железо, покрутить в руках, прочувствовать потенциал. Затем зачистка, несколько маленьких фланцев пришли в отличном состоянии, другие были средней и сильной степени ржавости. Зачищал щёткой-чашей для УШМ, диаметром 125 мм, с витой проволокой из быстрорежущей стали. Сперва работал УШМ, но для рук и запястий это было очень не полезно, вибрации, удары когда проволока щётки за что-то цеплялась. Переставил на дрель, стало удобнее. Арматуру чистил этой же щёткой, она отлично удалила все загрязнения с рифлёных поверхностей. Затем приступил к сгибанию арматуры. Гнул нахолодную вокруг кислородного баллона на 3л, закрепив баллон и один конец арматуры на сварочном столике. Потом резал арматуру по месту, с учётом места под лампу и патрон, придумал простенькие крепления патронов к фланцам, приступил к сварке. Варил полуавтоматом, самозащитной проволокой диаметром 0,8 мм. Не заморачивался с красотой каждого шва, Вы наверняка рассмотрите это на фото, где-то я перекрутил подачу, где-то недокрутил ток, арматура проварена только снаружи. Но для меня основным критерием было, прогрел ли я нормально обе свариваемые детали. Затем самый муторный этап - постобработка после сварки флюсованной проволокой. Удалил весь налёт флюса, мелкие капельки и шарики металла. Снова дрель и чаша-щётка, маленькие щёточки, УШМ с лепестковыми зачистными дисками. Наконец, когда качество поверхностей стало казаться мне приемлемым, приступил к покраске.

Приятного просмотра!

Первый светильник в моей небольшой серии, основной материал - стальные шестерёнки из коробки передач полноприводного автомобиля, большая косозубая шестерня даже не знаю от чего, наружная обойма подшипника, патрон пластиковый E27, лампа накаливания с длинной колбой Uniel Vintage на 60 Вт, провод питания черный с проходным выключателем. Габариты изделия (ШВГ) 32х36х12 см, вес 9,85 кг. Краска Kudo 413 Ледяной металлик. Сварки самый минимум - несколько точек, фиксирующих взаимное расположение деталей. Внутренний диаметр верхней шестерни подобрал так, чтобы патрон входил немного внатяг и не болтался.

История создания очень простая. Поменял коробку передач в своем авто. Старую коробку разобрал, корпус сдал в пункт приема цветмета, а валы оставил для поделок. Сдернул с валов все шестерни, синхронизаторы, хвостовики валов нарезал дольками небольшой толщины. Потом, пару месяцев были муки творчества, по разному складывал эти шестеренки и зубчатые колеса и подолгу рассматривал, что же из этого всего может получиться. Собрал даже фикус из арматуры и шестеренок, хотелось попробовать, видел симпатичные фото подобных вещей.

Железка получилась большая, тяжелая, сильно перегруженная большим количеством деталей, и абсолютно бесполезная, разобрал её нафиг обратно. Большую шестерню увидел в том же пункте приема, поменялся с приемщиком вес на вес, или выкупил, точно не припомню уже.

Со светильником все сложилось уже гораздо проще и быстрее.

Все детальки подобрал очень быстро, они как будто сложились сами. Оставалось лишь отмыть все от грязи растворителем, щетками по металлу зачистить каждый зубчик, чтобы все блестело, и прихватить сваркой, чтобы не развалилось.

Затем пробовал ставить разные лампы, свечи, шары и прочее. Шар немного не попадает в центр, свечи слишком маленькие, лампа эдиссона (груша) тоже не очень вписывается. Больше всего мне зашел первоначальный вариант, лампа с длинной цилиндрической формой выглядит в данном светильнике лучше всех. Только в данный момент заменил ее на филаментную той же длины. Светит так же, но потребляет всего 4 ватта и не греет патрон.

Улыбнуло - после загрузки видео, алгоритмы Пикабу предложили тег "Пакистанские технологии" )

Приятного просмотра и творческих идей!

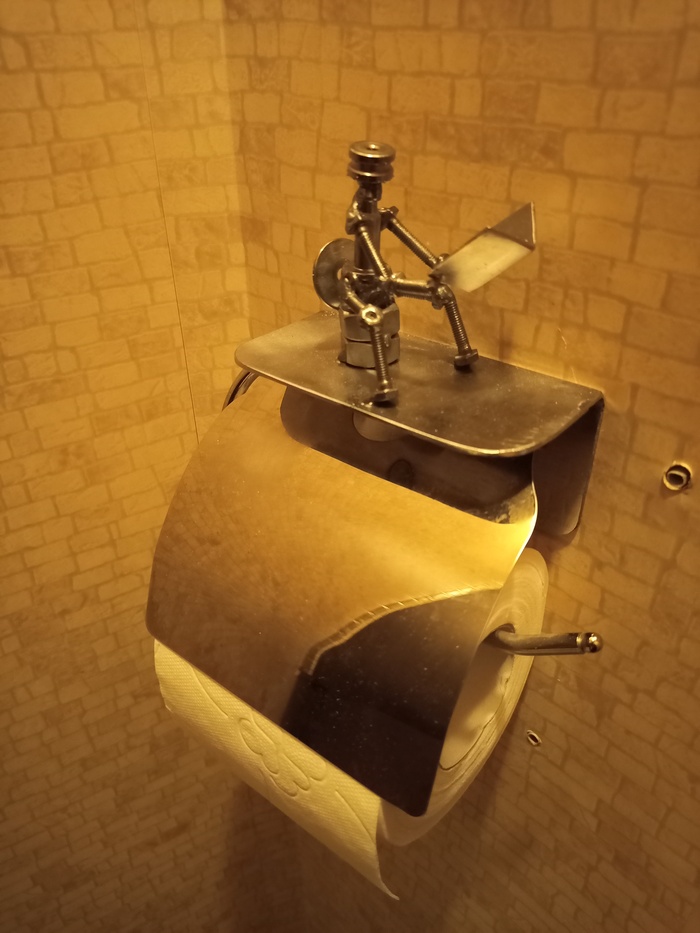

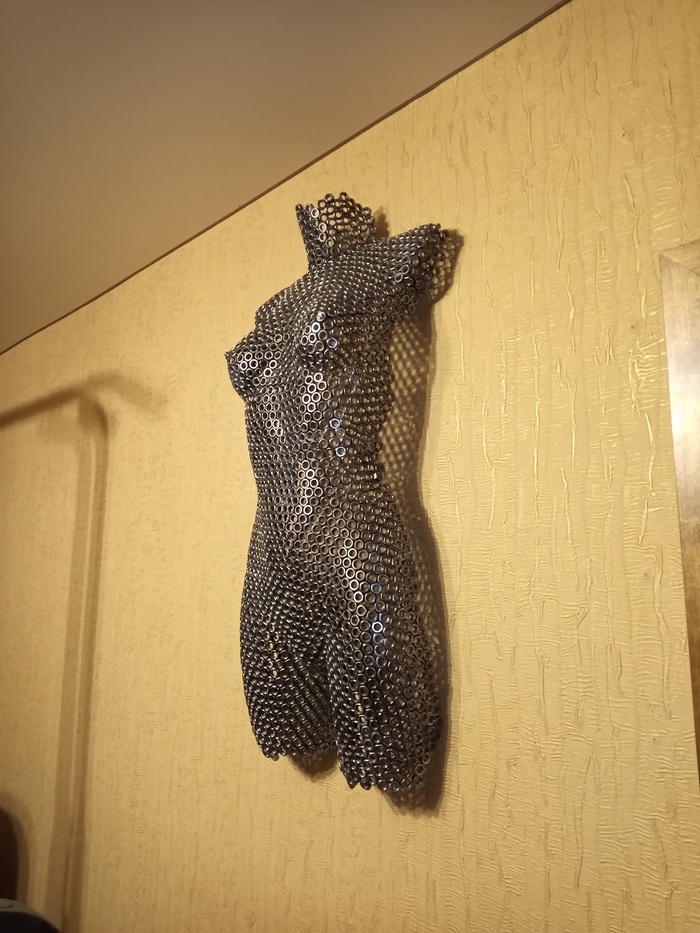

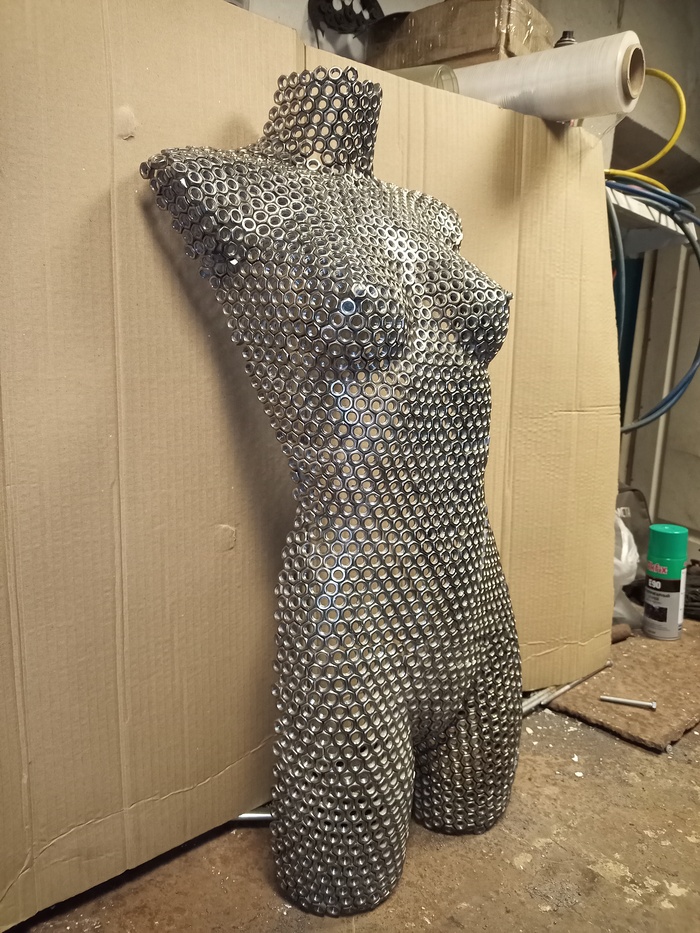

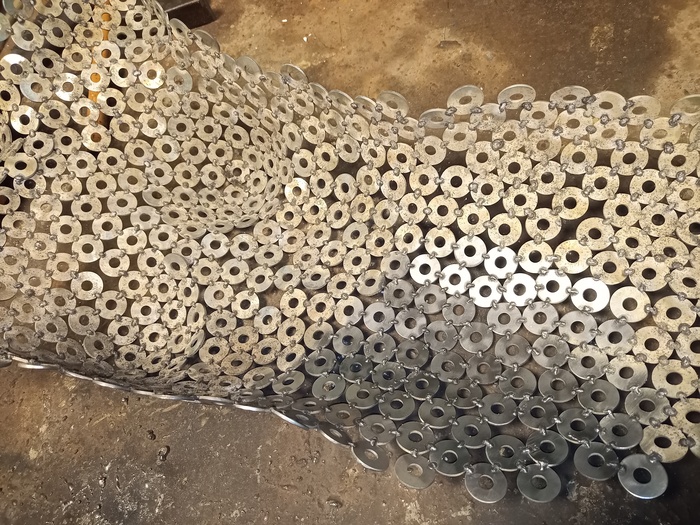

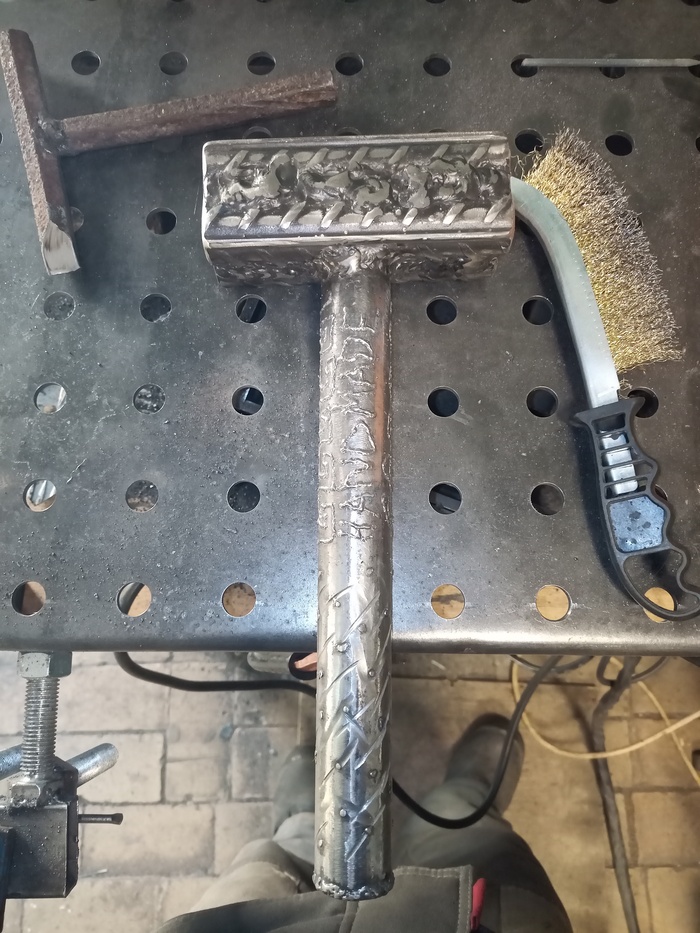

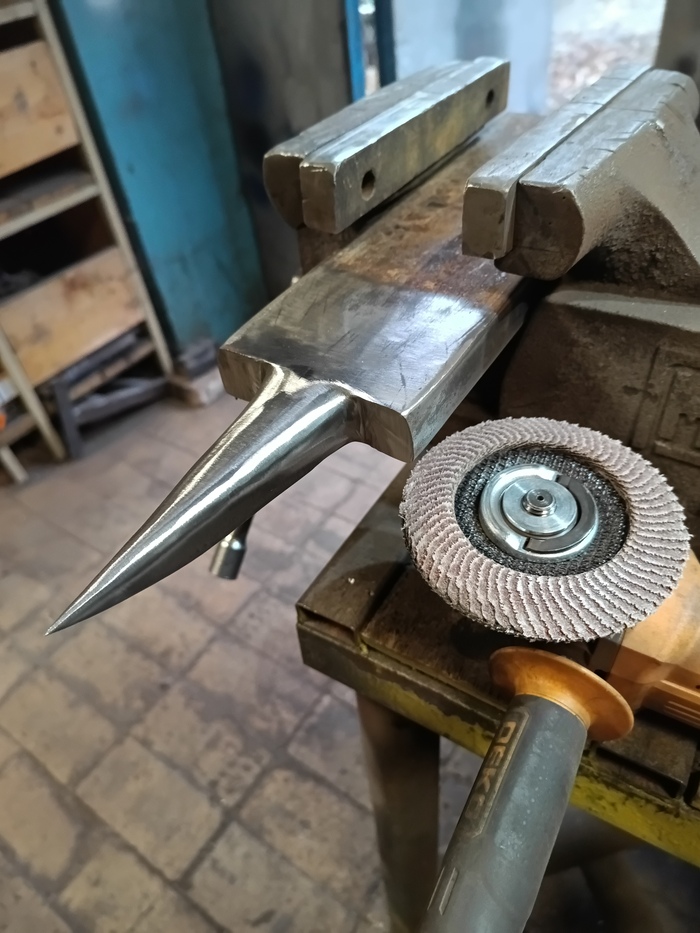

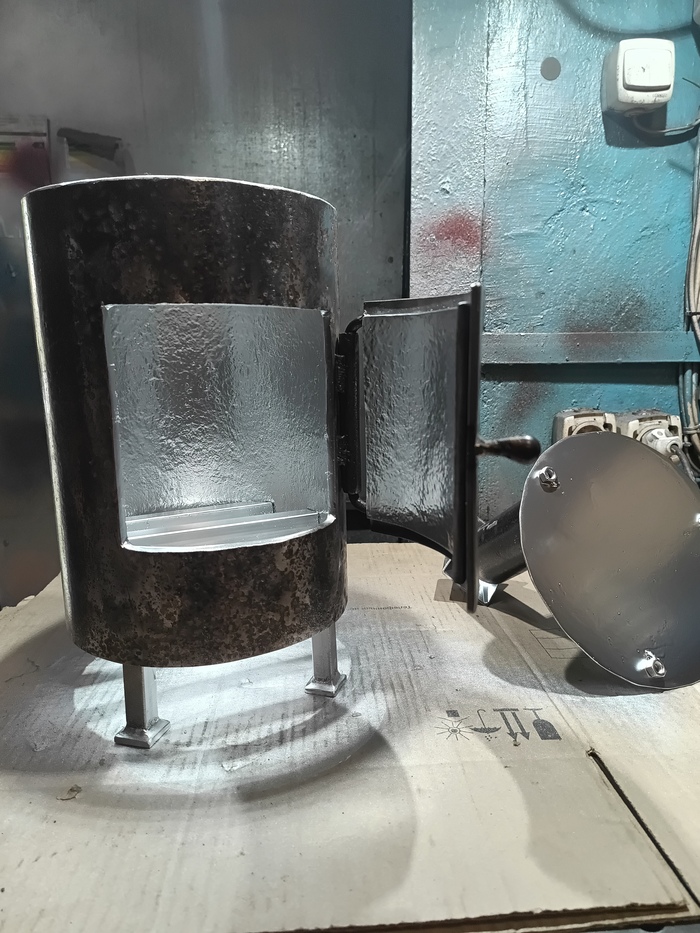

Навеяно автором Heggessel. Недавно, месяца два назад, открыл для себя сварочник-полуавтомат. Пока пробую себя, набиваю руку. Начал с фигурок из десятка гаек и болтов, сейчас закончил изделие посложнее. Ниже примеры моего "творчества". Не судите строго, это пока что просто хобби, да и сварщик я не настоящий, так, на стройке нашёл.
