Строю новый ЧПУ станок(CO2) Часть 11

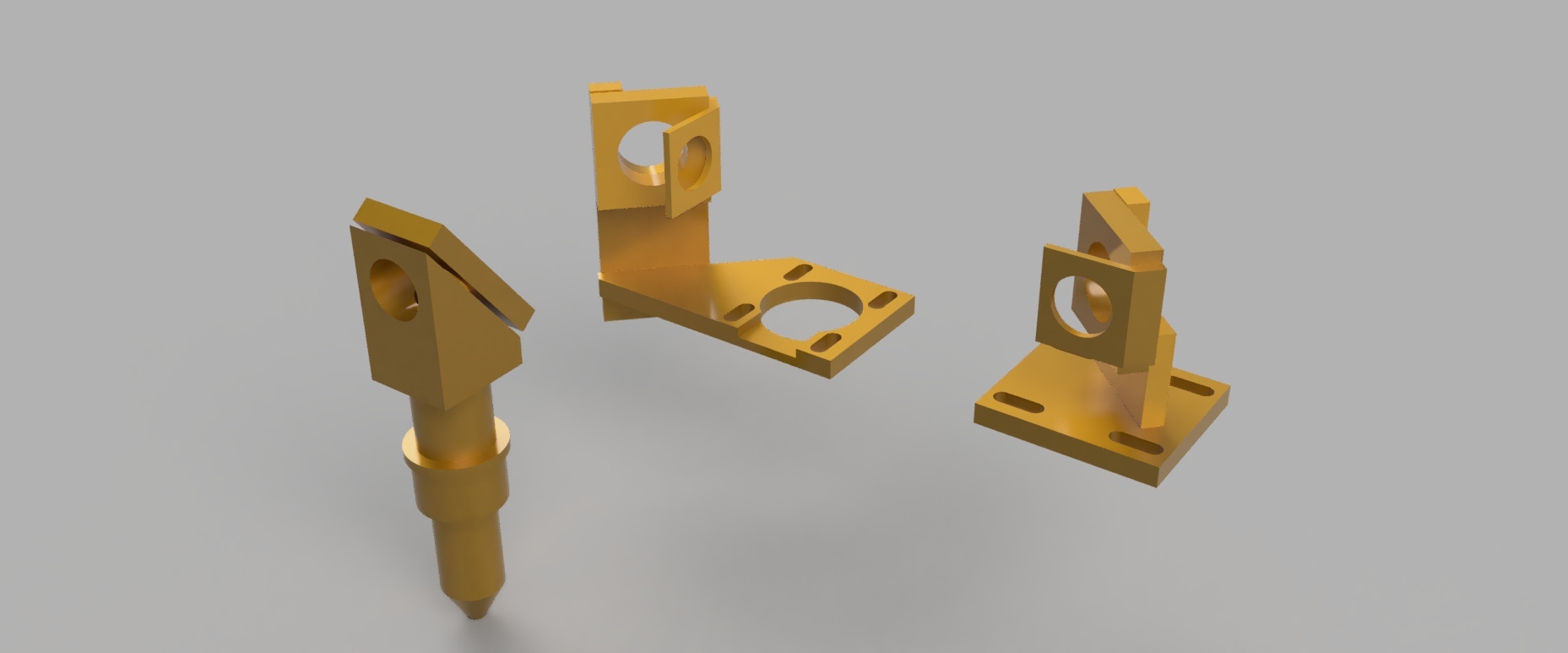

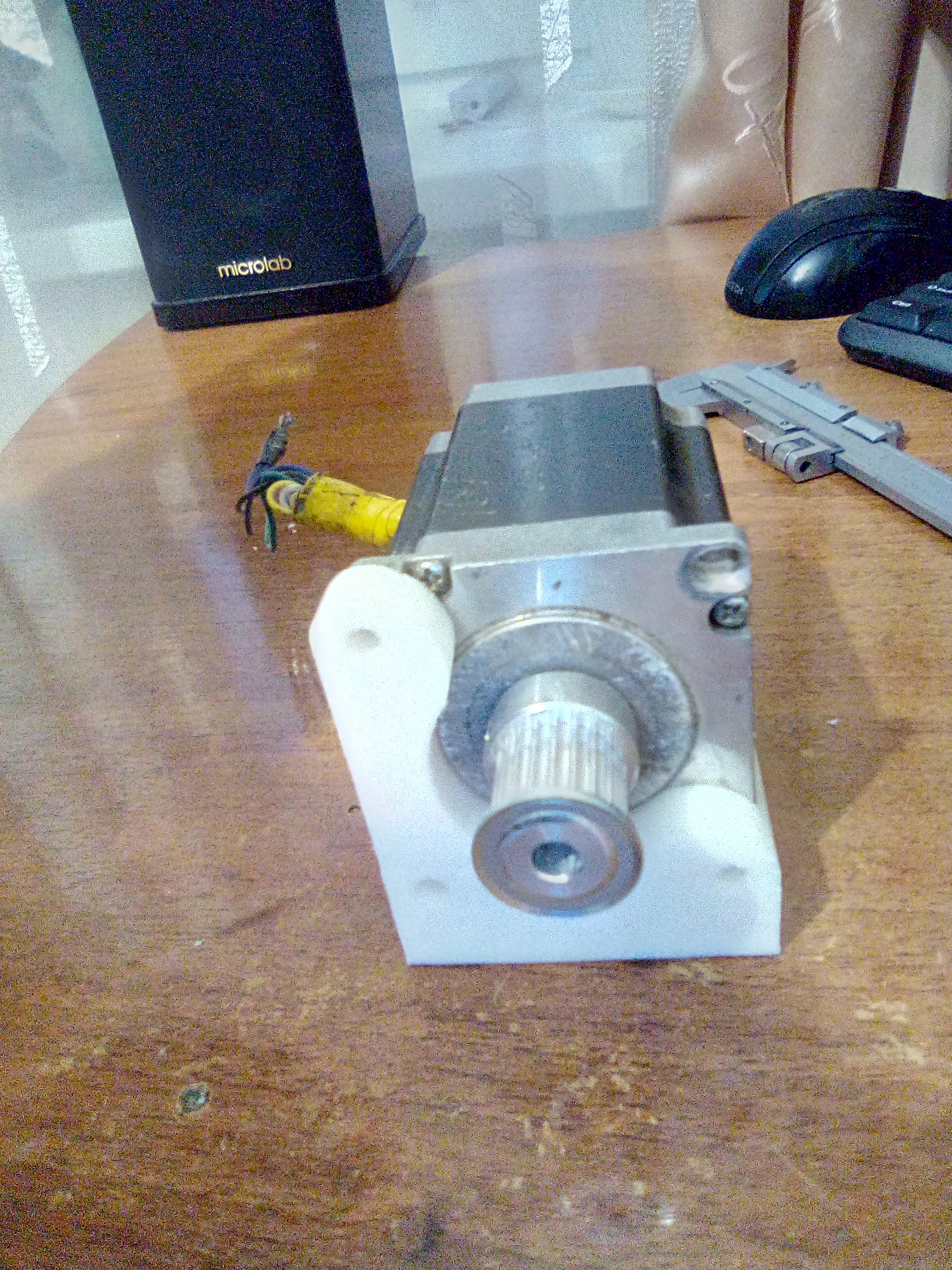

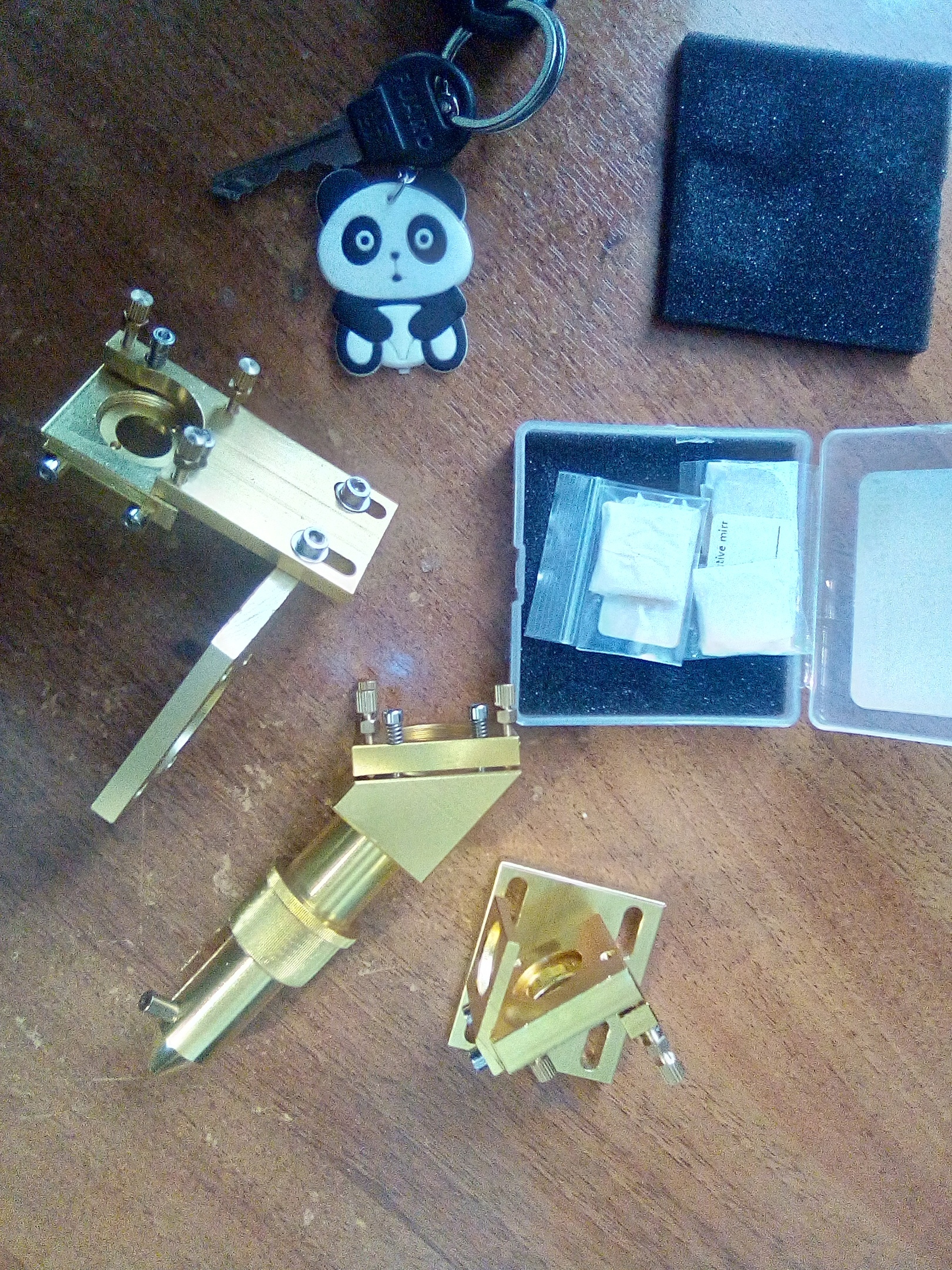

Ну что же, из названия статьи думаю стало понятно, что я начал себе строить co2 ЧПУ станок, шел я к этому долго, подкапливая деньги и заказывая комплектующие. Пока детали приходили частями,я решил чуть освоить 3D моделирование и начать моделировать сам станок, что бы с помощью 3D принтера начать печатать разные переходники, что бы не колхозить как делал это с фрезерным ЧПУ т.к при со2 резке необходимо соблюдать точность при постройке. Ниже комплект зеркал, линза, а еще ниже 3d модель и отпечатанная деталь + nema 23

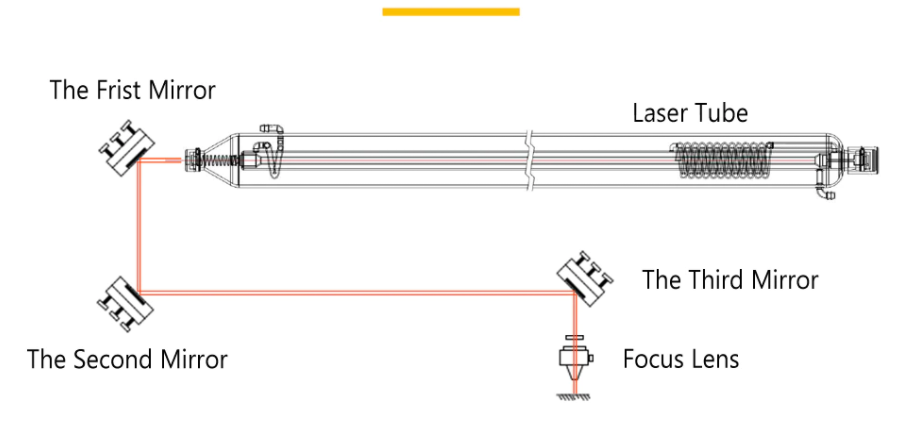

Эти детали нужны для того, что бы луч лазера из неподвижной лазерной трубки направлялся в точку реза, преодолевая подвижные части оси X и Y

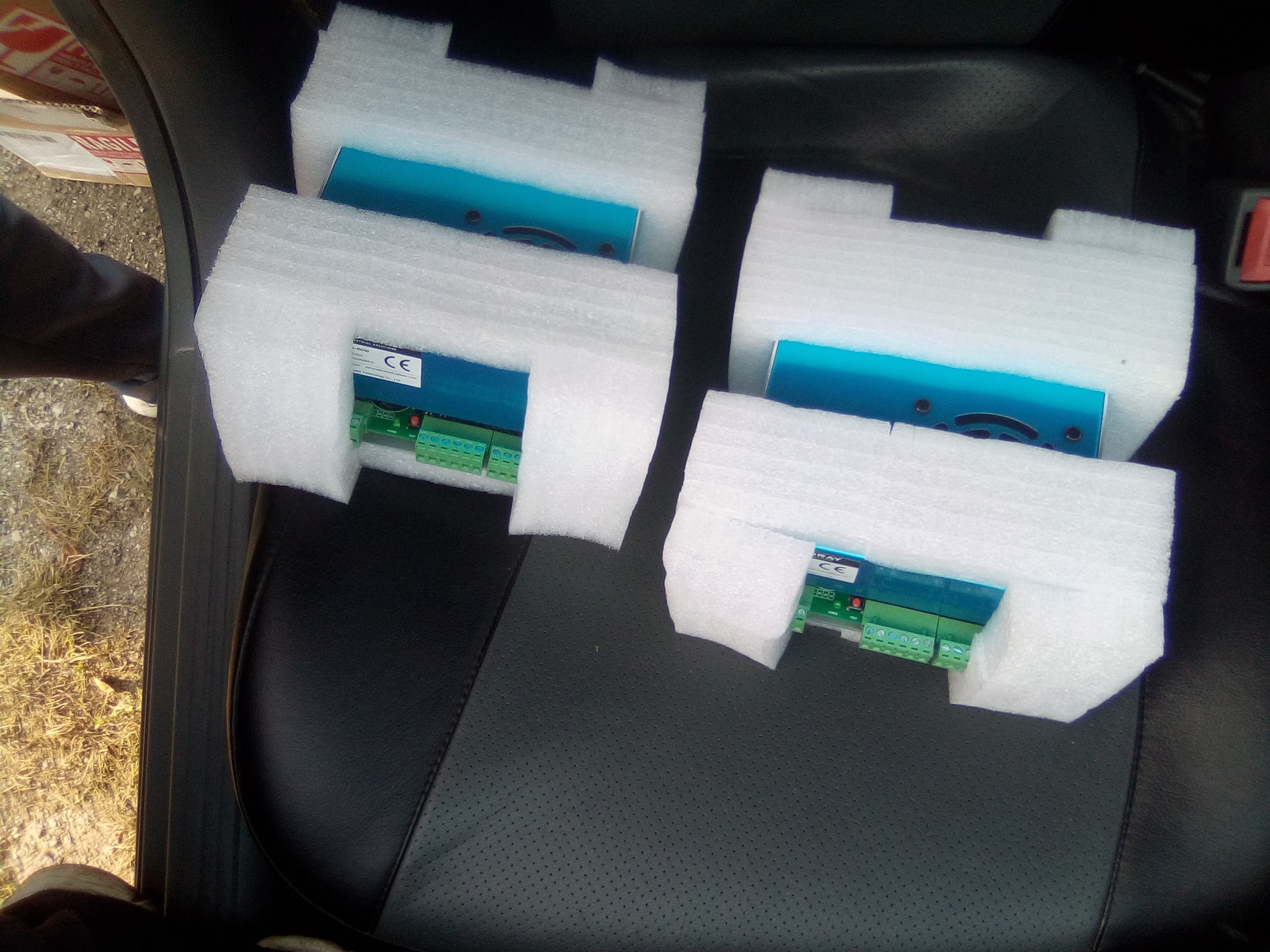

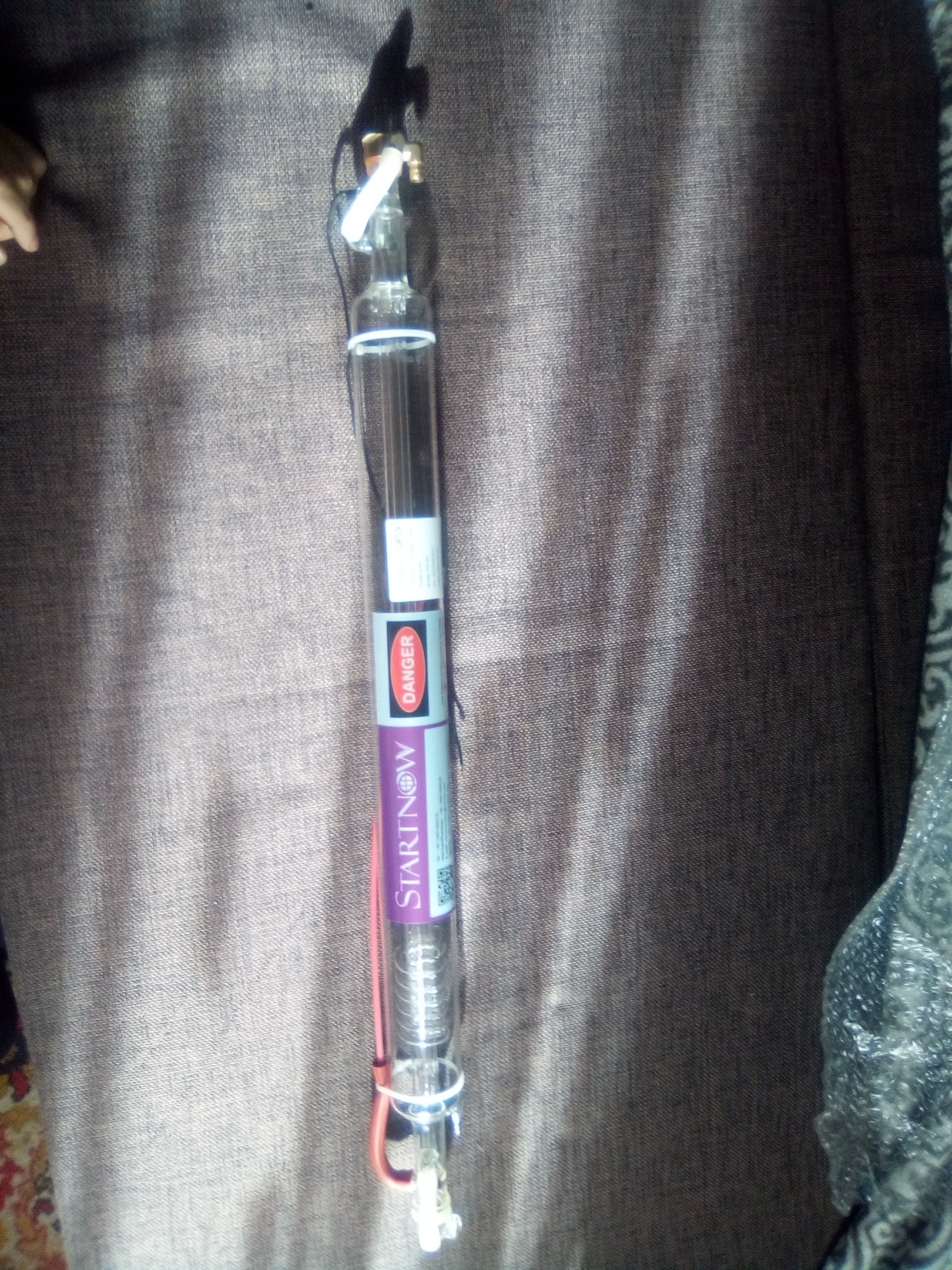

Кстати вопреки страху и риску ,лазерная трубка в мою деревню пришла почтой России в целости и сохранности, спасибо Китайцам за хорошую упаковку. Трубку для начала я взял мощностью 40w и один блок розжига(китайцы напутали и прислали два)
Когда моделька была уже готова, я закупил железо и начал варить корпус и отдельно рамку где будут располагаться основные части станка, электроника, трубка, направляющие и прочее.

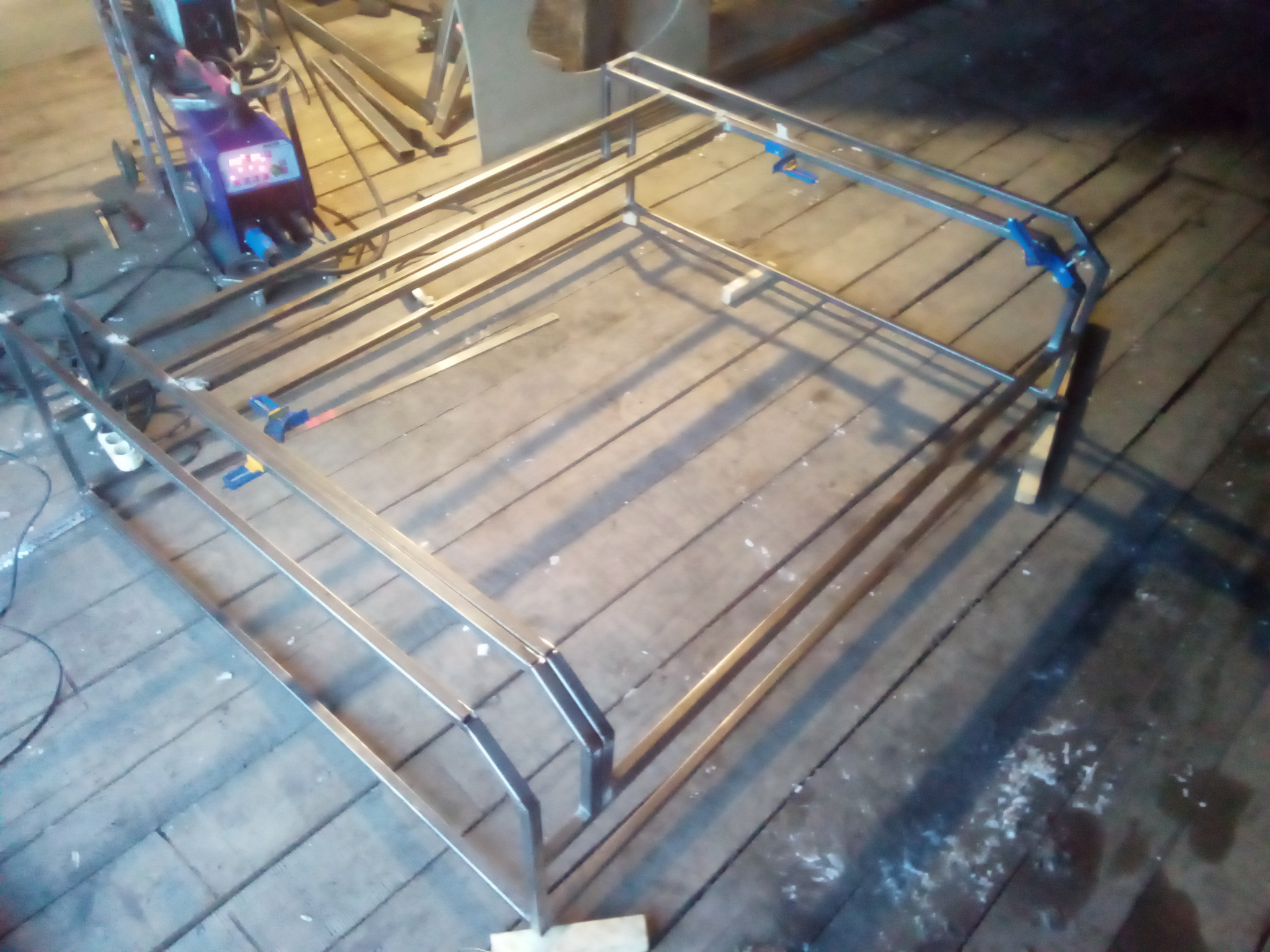

Ниже расположен корпус который зашьется листами железа и пойдет на покраску

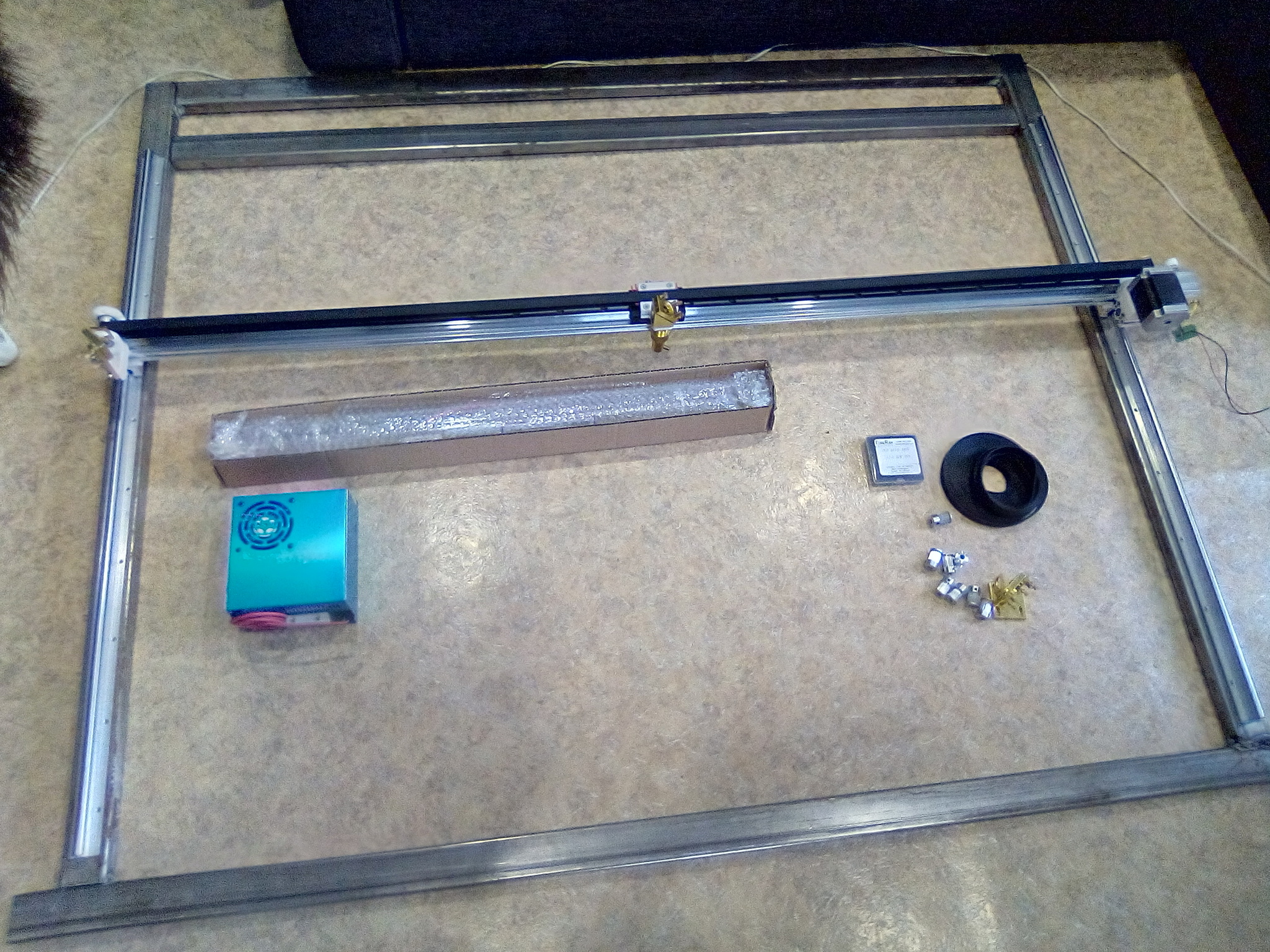

Сама станина которая потом просто встанет внутрь корпуса с готовой электроникой и осями. Делал я это для только для удобства, т.к наступили холода и отапливаемое помещение у меня не такое большое, что бы развернуться с таким станком, по этому часть станка делаю у себя в комнате. Правда прекрасно понимаю, что могу пожалеть, что сделал именно так, т.к потом просто замучаюсь все ровнять, что бы не было винта.
И на момент написания статьи имеется вот такой результат, который можно посмотреть на этой гифке. Благодарю за просмотр)
P.s Статья написана, что бы поделиться своими успехами
