Эммм... Стесняюсь спросить... А разве по ГОСТу цветовая маркировка? В ГОСТ 33542-2015 прямо сказано, что не допускается сочетание жёлтого и зелёного цветов кроме как в маркировке защитного проводника. А у вас наконечник опрессован желтого цвета а термоусадка зелёного на фазном L2. Да и маркировка ЖЗК устарела, сейчас чёрный-коричневый-серый.
просто автор никогда не занимался ремонтом и/или улучшением(расширением) чужих/своих хорошо забытых щитов. как правило, одного раза хватает понять, что схема на дверце и подписанная каждая жилка не только красиво, но и очень удобно. особенно когда из-за одной жилы надо передергивать половину шкафа, чтобы понять куда она идёт.
Вторая снизу фотка: на дверце подводящие линии к кнопкам торчат за нижнюю границу дверцы, и будут пережиматься при закрытии. Ну сразу же в глаза бросается. Ну как так то?!
почему на 1 фото провода не подписаны?
Не, выглядит здорово и видно, что делали прямыми руками и на совесть.
Но не придется ли прозванивать все подряд в случае чего?
По первой фотке - Я правильно понимаю что в автомат заходят черный провода с цветной гильзой и термоусадкой? А Почему они не одного цвета, непорядок!
Ни разу ни электрик и не ожидал что мне очень понравится пост с ЭЩО!!! А тут вон оно как :) Спасибо за позитив и эстетическое наслаждение !
Кстати вопрос. Я не электрик, но бывает собираю спецщитки 380 под своё оборудование. Для разводки по фазам распускаю 5тижильный провод. Синий и желтозеленый "выбрасываю", или ими можно фазы проводить? Или нахер, от греха и криворуких?
Красиво, аккуратно собрано. У нас бы на заводе так собирали. Вечно приезжаешь на пуско-наладку и начинаются танцы с бубном. Фотография 5 - пуск двигателя со звезды на треугольник? Не понял только, подвод входящего питающей кабеля снизу автомата? Странное решение.
Выглядит красиво, везде бы такие шкафы:)
Но, увы, когда отк найдет ошибку или в схеме накосячили, ну или автоматы забыли доставить - придет конец красоте
таланты аккуратно складывать провода? тут скорее терпение. надеюсь, он пока красоту наводит не тормозит производство процентов на 60:D получают у нас рабочие вообще копейки, 20 с хвостиком.
таланты аккуратно складывать провода? тут скорее терпение. надеюсь, он пока красоту наводит не тормозит производство процентов на 60:D получают у нас рабочие вообще копейки, 20 с хвостиком.
Можно, но менять провода намного легче не станет, так как это все ещё и хомутами притякивается
А в северном бутово в квартире сможете так же красиво сделать разводку электричества? Если это возможно, напишите почту или другие контакты, пожалуйста!
Здравствуйте! А вы в каком городе? Очень красиво сделано, может, вы и мне так сможете сделать?
Работаю руководителем ОТК на крупном сборочном предприятии около 9 лет. Собираем преимущественно на буржуйском оборудовании (ABB, SE, Leg, Siemens) от мелких щитов до ГРЩ на 6300 А (автоматикой также балуемся), поставляем по все РФ. ТС, собрано хорошо, есть кое-какие огрехи, за которые я гоняю своих монтажников, а именно:
1. Отсутствует поддержка вводных/выводных кабельных линий. Достаточно прикрепить дин-рейку вблизи сальниковых вводов. Удобства эксплуатации!
2. Первое и второе фото. Укладку жгута проводников возле кросс-модуля лучше делать в кабель-канале (коробе) не скрепляя жгут стяжками, так лучше происходит процесс охлаждения проводников. В твоем случае, при выборе сечения проводников на этом участке, следует руководствоваться условием групповой прокладки, тк все стянуто стяжками.
3. ГОСТ 32396-2013. Устройства вводно-распределительные для жилых или общественных зданий.
6.2.23 За дверями одно- и многопанельных ВРУ следует предусматривать защитные ограждения, закрывающие полностью или частично наиболее опасные места, для исключения случайного прикосновения к неизолированным токоведущим частям в направлении обычного доступа к аппаратам.
Мы закрываем все это дела пластронами, плюсом к этом ограждаем кросс-модуль прозрачным пластиковым экраном. Возможно у тебя это предусмотрено, но по фото не видно механизма закрепления пластронов.
4. Предпоследнее фото. Обвязку аппаратов, расположенных на двери лучше произвести, уложив все проводники в кабель-каналы (тем более они там расположены), выглядеть будет более эстетично. Дверь соединить перемычкой уравнивания потенциалов по ГОСТ 32396-2013, п. 6.7.2.; ПУЭ 1.7.76, пункт 3. Так же здесь забыл про маркировку аппаратов.
ГОСТ 32396-2013.
6.2.34 Во ВРУ всех видов должны предусматриваться отделения для хранения эксплуатационных документов по 6.12.1. (у тебя вроде есть)
Кроме того, на внутренних сторонах дверей или в других местах, удобных для обозрения, должны быть закреплены электрические схемы ВРУ. (мы закрепляем на самоклейке только силовую часть).
PS Обращайся, если будут вопросы, есть большой фотоархив, который веду все 9 лет, помогу чем смогу))
да причем тут ншп

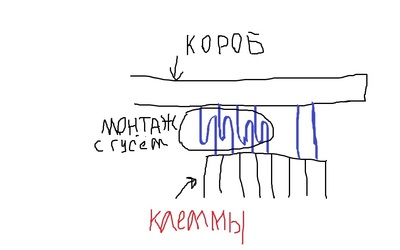

рисую я конечно не очень)) но думаю будет понятно
справа две жилы нарисовал как замонтажено у вас на фото
гусь - это когда сам провод перед клеммником загибают таким образом как я показал на рисунке
основные плюсы - 1 запас на жилу дается (если при эксплуатации, или даже при монтаже если что-то добавится, надо будет пересадит жилу на близкую клемму, то можно спокойно красиво посадить); 2 бирка на жиле никуда не сползет (особенно удобно когда жилы снизу заведены); 3 при близком расположении короба от клеммника удобнее садить, да и при дальнейшей эксплуатации удобнее будет
Эщо есть предложение: пишите город. Глядишь и подработка найдется. А то сборщиков бывает на найдешь совсем.
Очень даже неплохо для области, в которой сейчас происходит преимущественно хаус.
Мало вероятно, что кто-то докрутит до конца, потому позволю немного критики, не понтов ради, а для повышения квалификации. Сам достаточно долго собирал, потом ОТК, сейчас заказчик.
Фото 1. Гайки на приходящих кабелях не прокрашены. Болты на шаг (5мм) больше необходимых, соответственно перерасход материала. Не вижу есть ли пружинная шайба или гровер под гайкой. Однополюсный автомат не промаркирован. Шины по-хорошему нужно закрыть экраном.
Фото 4. Отсутствуют рейки для подвязки вводных кабелей. Клеммные колодки не промаркированы.
Фото 5. Отсутствуют рейки для подвязки вводных кабелей, ну или к нулю крепить. Вводные клеммы не отмаркированы. Отсутствует видимое соединение земляной шины и корпуса ( шпилька не считается)
Фото 6. Маркировка автоматов, дифов, клемм, фазных проводников на дифах.
Фото 8. Нет доступа к шине А(L1) для возможности обслуживания контактных соединений. Отсутствуют рейки для подвязки вводных и отходящих кабелей. Неудачное расположение шин N и PE, на маленьких сечениях можно и подогнуть наконечник, а вот приходящая Земля будет "лежать" на нуле. Клеммы маркируются со стороны подключения. Тут вероятно Заказчик очень хотел экономии места или стоимости корпуса, боковое расположение защитной коммутационной аппаратуры не удобно для последующей эксплуатации.
Фото 9. Светосигнальная аппаратура не отмаркирована в соответствии с однолинейной схемой ( HL, SB и т.д.)
В целом очень достойно, но повнимательнее. Удачи.
только один вопрос.
зачем использовать цветную термоусадку как маркировку, если проще, да и много лучше купить за ЭТИ ЖЕ деньги разноцветные провода, сейчас же вроде не совок, и делают не только белый, уж основные цвета типа черный, красный, желтый, синий, зеленый найти точно можно
Лепота, но у нас инспектор доебался бы до открытых шин. Должны быть "ушки", на которые присобачивается оргстекло. Подхода к шинам не должно быть.
а потом еще и переделывать надо было
не соблюден минимальный радиус изгиба, пока шкаф доедет до объекта монтажные площадки все отклеятся, короба на дверях отклеятся, а зачем короб если все провода снаружи? не вижу держателей приходящих кабелей, они висеть будут?
Эмм. А дин-рейки уже не в моде? И кое где проскакивает нулевая фаза (синий провод) на землю. Это рукожопство и, по идее, техприемка это не пропускает. И стоило бы делать петельки перед заведением провода в автомат или в колодку, ибо они очень спасают при последующих ремонтах.
