В предыдущей части, один бойз, а именно @zebrazebra5, попросил раскрыть ширше или ширее процесс получения 3д модели и в целом про ArtCAM. Поэтому я попробую рассказать в пиктах и буквами, что это и как делать.

Для начала, подразумевается, что гипотетический бойз (или герлз) умеет хоть немного работать в какой либо векторной программе. Я, например, работаю в CorelDraw. Потребуется минимум навыков, уметь только обводить картинку, и растягивать в размеры, и сохранить в DXF формат, то что намалюете.

Мы же с вами будем малевать печать чистоты для правильных бойзов и герлзов, и вот что у нас получится:

Итак, погнали! WAAAAGH!!!

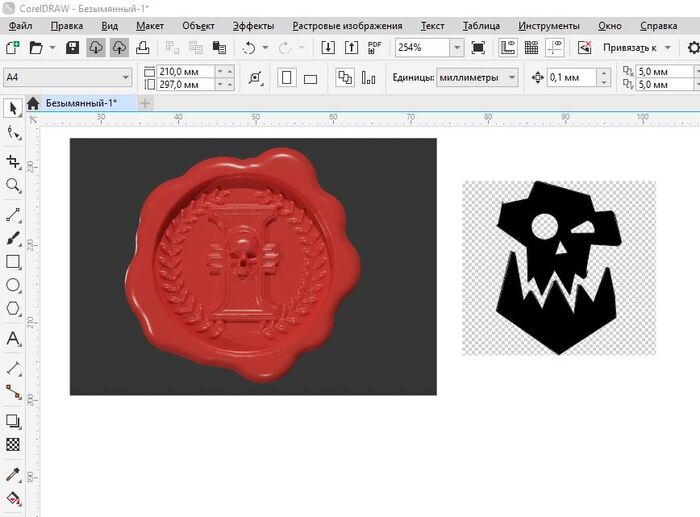

Лутаем с помощью любимого поисковика образцы, импортируем их в CorelDraw (Ctrl+I):

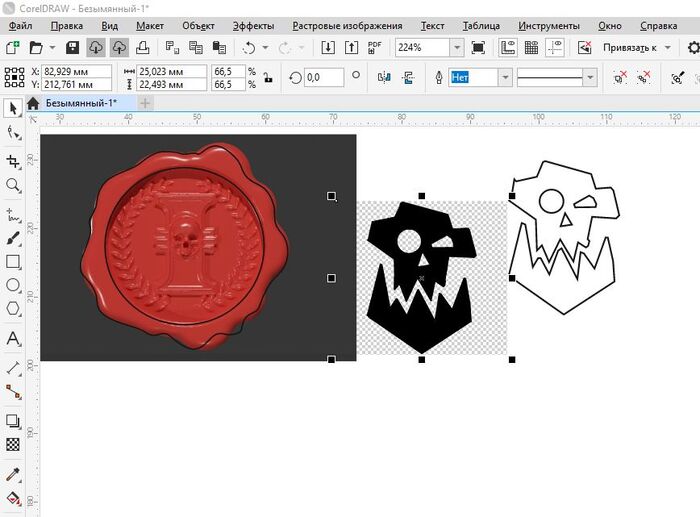

И начинаем обрисовывать, кто как сможет и чем смогет:

Допустим, нужные векторы нарисованы, и они замкнутые. Последнее очень важно, ибо ArtCAM такое же глючное и неудобное гавно сквигаво, как и все продукты юдишкинской фирмочки Autodesk.

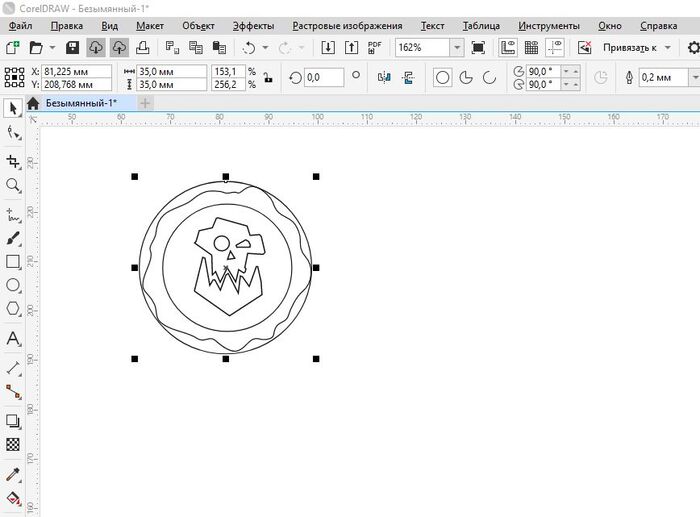

Далее, группируем отдельно милую мордашку и контуры печати (Ctrl+G) и подгоняем в будущий размер нашей печати. Моя печать будет диаметром 35 мм:

И сохраняем все это намалеванное, в формате DXF.

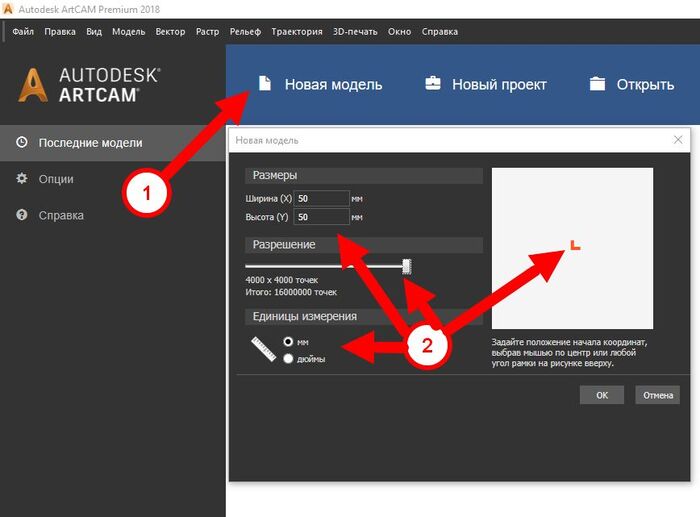

Далее, запускаем честно налутанный ArtCAM Premium 2018, и создаем новую модель с такими параметрами:

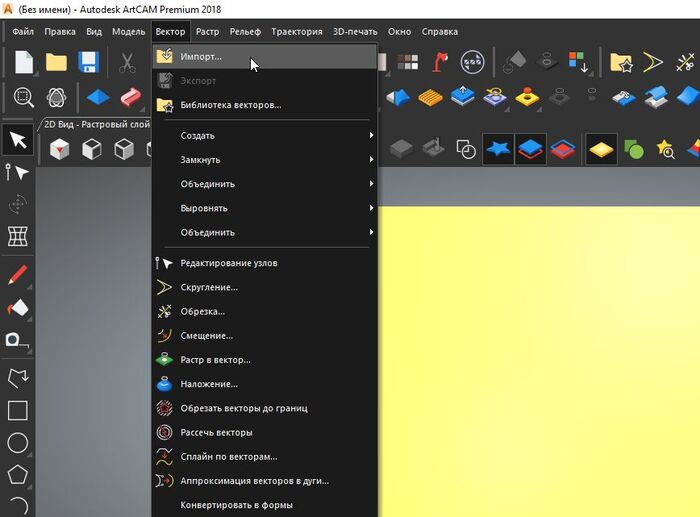

Импортируем векторы то что мы намалевали:

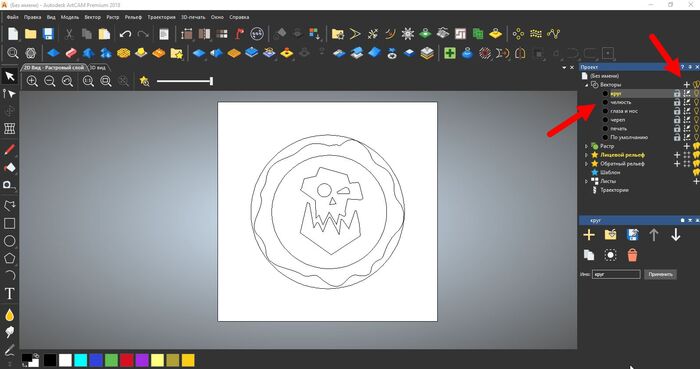

Для последующего более удобного пастука, вектора раскидываем каждый на свой векторный слой:

Изначально, при импорте все вектора помещаются в слой По умолчанию.
Создаем новые векторные слои, нажав на плюсик, и даем им названия, для легкого понимания, что там находится.
Далее, выделяем нужный нам вектор, прожимаем Ctrl+X, выбираем тот векторный слой, куда хотим поместить, и прожимаем Ctrl+V. И так все вектора.
Даже сквигу понятно, что это не обязательная замута, но потом будет легче оперировать и пастукивать, при отрисовке деталей в 3D!

Лампочки – включают и выключают отображение векторов в этом слое. Две лампочки возле плюсца + делают тоже самое, только для всех векторов сразу.

И вот мы все подготовили, для начала построения 3д-рельефа.

Пастукали дальше.

Переходим в лицевой рельеф, и нажимаем плюс, чтобы создать новый слой лицевого рельефа. Называем его контур печати. Или как вам больше по нраву.

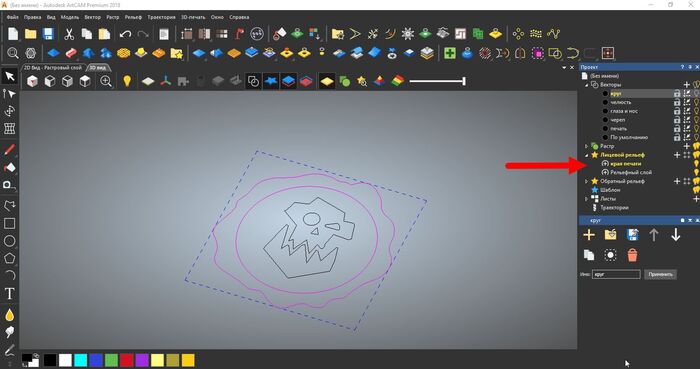

Переключаемся на вкладку 3D вид, в векторах выключаем все, кроме слоя, где у нас лежат вектора для печати.
Удерживая shift, выделяем два вектора, внешняя граница будущей печати, и внутренняя граница.
И выбираем функцию – редактор формы или прожимаем F12.

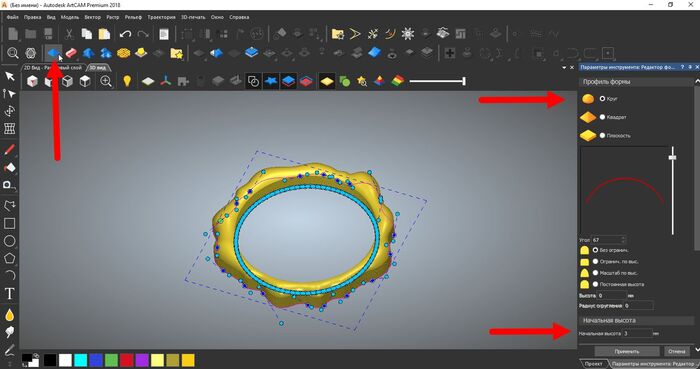

У нас появляется окно параметров этой функции. Там можно поиграться типом будущей формы, ее высотой и не только. Я решаю, что вот эта деталь, будет высотой 3 мм:

Прожимаем применить, и закрываем эту функцию.

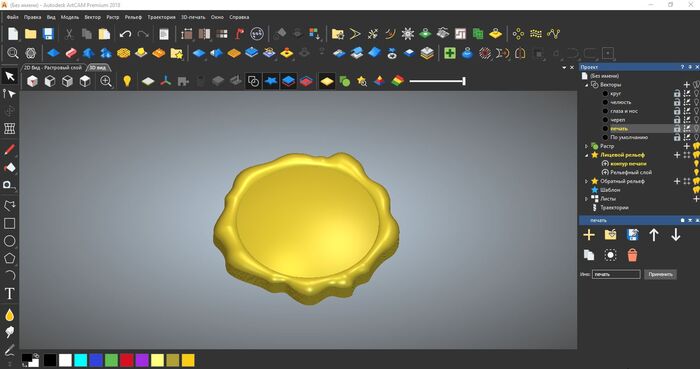

WAAAAGH!!! У нас появился первый объект, нашей будущей печати!!!

Теперь забацаем центр.

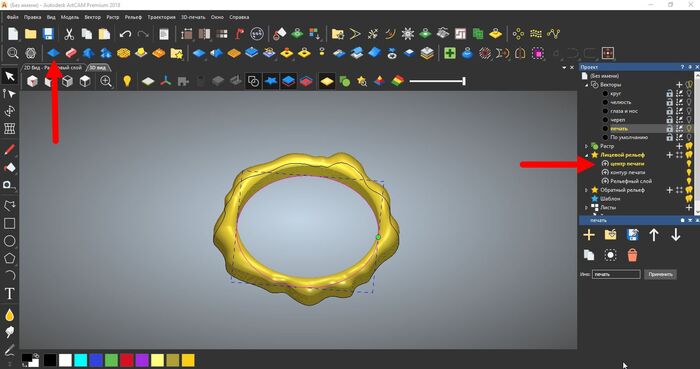

Создаем новый лицевой слой, и назовем его, например центр печати.

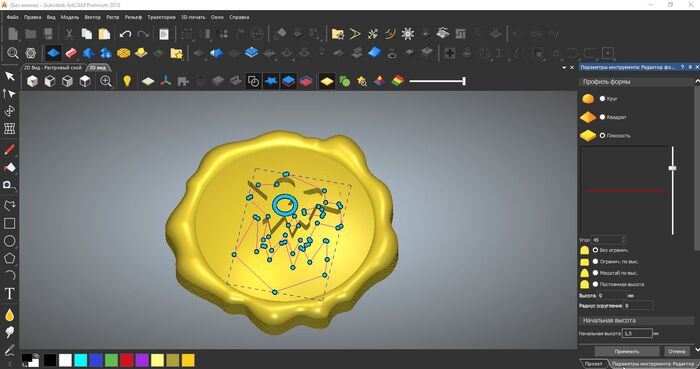

И повторяем предыдущую функцию. Играемся с высотой, типом поверхности, и получаем такое:

Теперь создаем слой рисунок или, например, каждый элемент черепа – по слоям. Можно и выделить все векторы разом, и снова прожать F12, и WAAAAGH!!! Печать готова!!!


Но нет! Эта сквигаво говно, почемуто намалевало только череп! А где спросите челюсть с жубами?
А ее нет!

Патамушта юдишки, что создавали эта сквигаво гавно, - рукажопы!

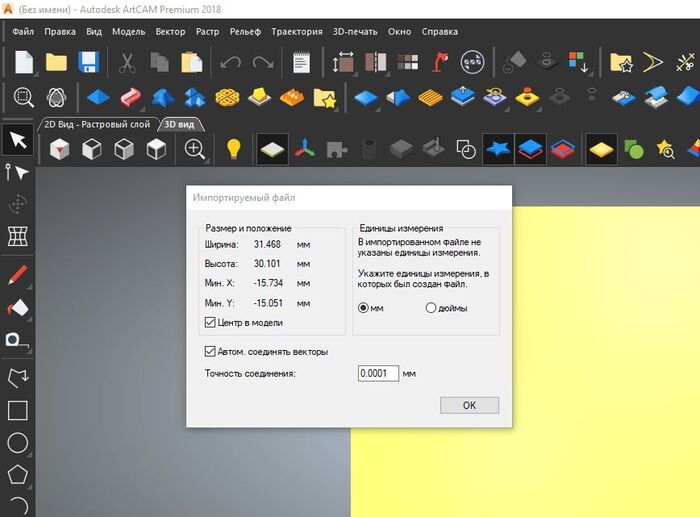

Помните в самом начале, при импорте векторов, мы ставили галочку – автоматически соединять вектора? И даже точность указали!

Ну вот оно не работает. Что делать? У нас есть разные инструменты, и попробуем полечить это.

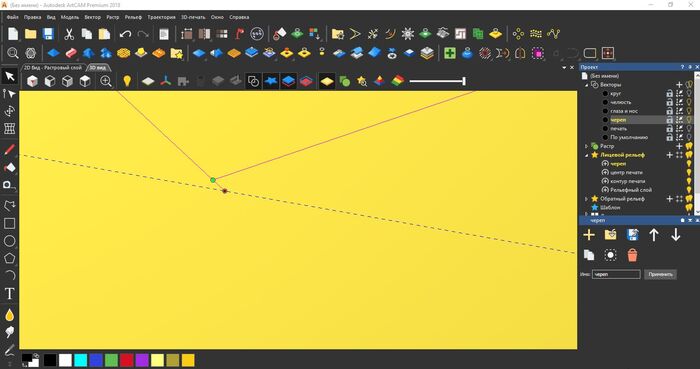

Выделяем вектор, приближаем и начинаем  рассматривать вектор. И видим вот это непотребство:

Автоматическое соединение векторов  автоматически соединяло-соединяло но не высоединило.
A ArtCAM такое неуважает и не прощает.

Как лечить?

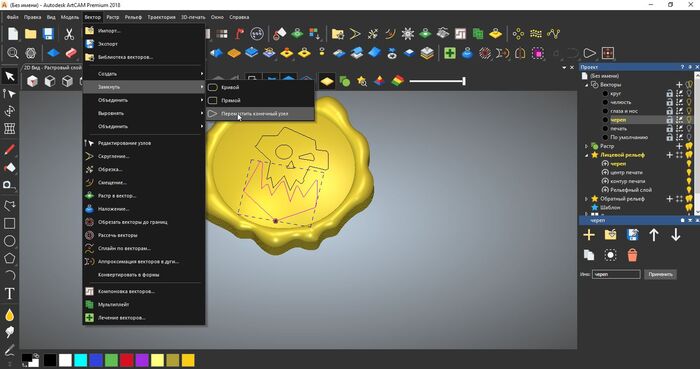

Можно попробовать переместить конечные точки вектора, и вектор будет замкнутый:

Но есть и иные средства лечения векторов. Которые умные и одновременно красивые бойзы и герлзы уже изучат сами.

А мы продолжаем.

После того как мы сместили конечные точки вектора, пробуем еще раз, и WAAAGH!!!

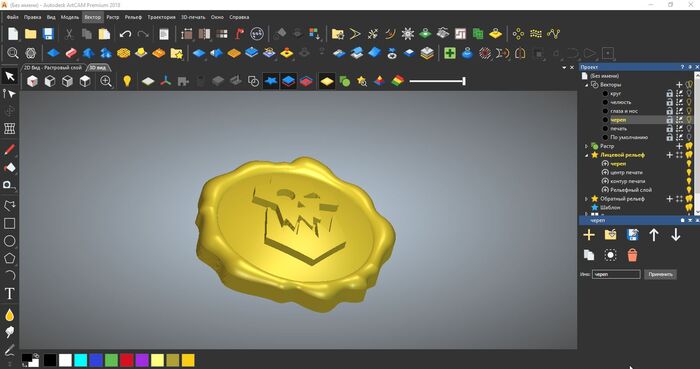

У нас все получилось!

Наливаем себе грыбнога пыва и радуемся результату.

Теперь надо сохранить эту красату как проект, и в формате STL.

Как сохранить в STL?

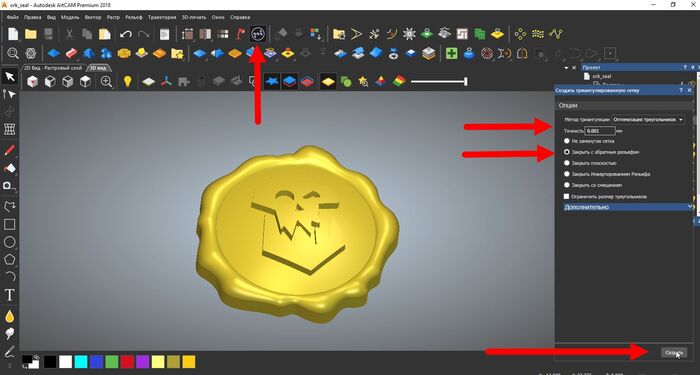

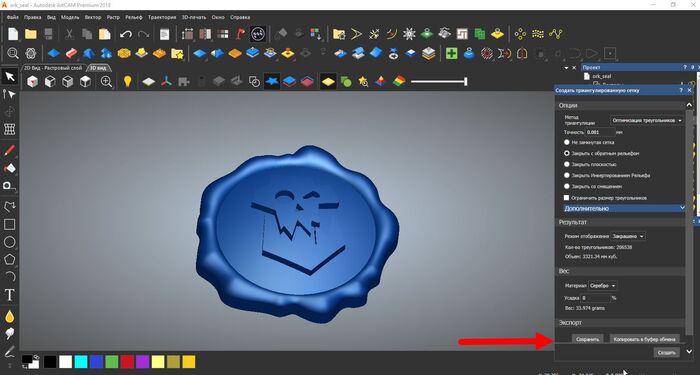

Нажимаем иконку создать сетку, выставляем параметры как на пикте, жмем создать, это сквигаво гавно начнет создавать, и если все пошло как надо, окно поменяется на такое:

Жмакаем сохранить, выбираем тип сохраняемого файла STL.

Продолжаем радоватся что умело пастукали и пьем грыбное пыво.

До скорых встреч на поле боя, мои любители пастука!

Я смотрю очень многих задели, посты посвященные поздравлениям и пожеланиям, ветеранам моей страны.

Успевай только пометки ставить.

Так они побеждают. (нет).

Хотя, мало кто знает (с)! Смотрим, что творится в других странах:

1. Россия

• Введён: 2009 год

• Дата: 1 июля

• Кого чтят: Ветеранов боевых действий — участников локальных войн и вооружённых конфликтов (Афганистан, Чечня, Сирия и др.).

  Тут с галерки подсказывают, мол неофициальный. Мдя? не знал. С 2009 года, о нем знаю.

  Но там ниже - тоже не плохо, ребята сработали.

2. США

• Введён: 1919 год (как День перемирия), официально стал Veterans Day в 1954

• Дата: 11 ноября

• Кого чтят: Всех ветеранов вооружённых сил США, участвовавших в боевых действиях, включая как живых, так и погибших.

3. Великобритания

• Введён: 1919 год (как Remembrance Day)

• Дата: Ближайшее к 11 ноября воскресенье (Remembrance Sunday)

• Кого чтят: Погибших и выживших военнослужащих, участвовавших в военных конфликтах Великобритании.

4. Канада

• Введён: 1931 год

• Дата: 11 ноября (Remembrance Day)

• Кого чтят: Военнослужащих, принимавших участие в войнах, особенно в Первой и Второй мировых, Корейской войне и миротворческих миссиях.

5. Австралия

• Введён: 1916 год (как ANZAC Day в честь Галлиполийской кампании)

• Дата: 25 апреля

• Кого чтят: Ветеранов Австралийских и Новозеландских армий (ANZAC), участвовавших в мировых войнах и других конфликтах.

6. Новая Зеландия

• Введён: 1920 год (официально)

• Дата: 25 апреля (ANZAC Day)

• Кого чтят: Участников вооружённых конфликтов, особенно в составе ANZAC.

7. Германия

• Введён: 1952 год

• Дата: Второе воскресенье ноября (Volkstrauertag — День народной скорби)

• Кого чтят: Всех погибших в войнах и при тирании, в том числе солдат и гражданских.

8. Франция

• Введён: 1922 год

• Дата: 11 ноября (Armistice Day)

• Кого чтят: Участников и жертв Первой мировой войны, а также ветеранов последующих конфликтов.

9. Польша

• Введён: 1937 год (восстановлен в 1989)

• Дата: 11 ноября (День независимости, но включает чествование ветеранов)

• Кого чтят: Ветеранов, особенно тех, кто боролся за независимость Польши.

10. Израиль

• Введён: 1963 год (официально — после Шестидневной войны стал более значимым)

• Дата: 4 ияра по еврейскому календарю (День памяти павших солдат ЦАХАЛ)

• Кого чтят: Погибших и живых солдат Израиля, участников всех войн и операций.

11. Южная Корея

• Введён: 1956 год

• Дата: 6 июня (Memorial Day)

• Кого чтят: Погибших и живых военнослужащих, участвовавших в Корейской войне и других конфликтах.

12. Вьетнам

• Введён: 27 июля 1947 года

• Дата: 27 июля (День благодарности инвалидам войны и павшим героям)

• Кого чтят: Солдат, погибших в войне против Франции и США, а также ветеранов.

13. ЮАР (Южно-Африканская Республика)

• Введён: 1919 год (после Первой мировой), в современной форме — после 1994

• Дата: 11 ноября (Remembrance Day, неофициальный праздник)

• Кого чтят: Всех южноафриканцев, участвовавших в военных действиях.


  Ну это нормально! Это же нормальные страны, они несли только исключительно доброе!




  День этот для каждого свой, кому тяжелый, кому - иначе, только повод поглумиться. Но он есть и он наш.

  Нам стыдиться нечего.




Как-то я, пятничным вечером, который уже перестал быть томным после пары банок грыбнога пива, сидел и думал, чтобы такого сотворить, чтобы душа развернулась, а потом свернулась и еще более качественно возрадовалась!

На просторах всемирной паутины есть художник Ceplen, он есть и тут на пикабу, под ником @ceplen12.
Очень уж у него здоровские картинки получаются, которые мне полюбились и заняли достойное место в моей локальной папочке - WH40k.

Вот одна из любимых мною его работ:

Вот оно, сказал я себе, и закипела работа.

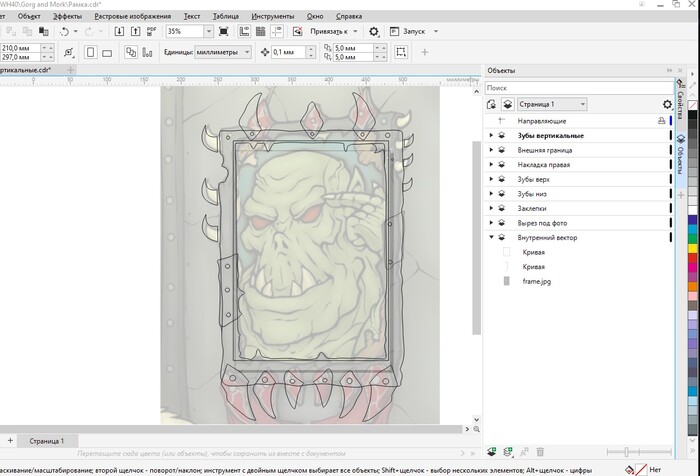

Для начала, я в CorelDraw нарисовал все векторы будущих объектов. Рисовал сразу под размер листа А4.

Далее сохраняю все в dxf и создаю проект в ArtCam. Почему в нем? Да все просто, это единственная программа по художественному 3d, в которой у меня не лапки.

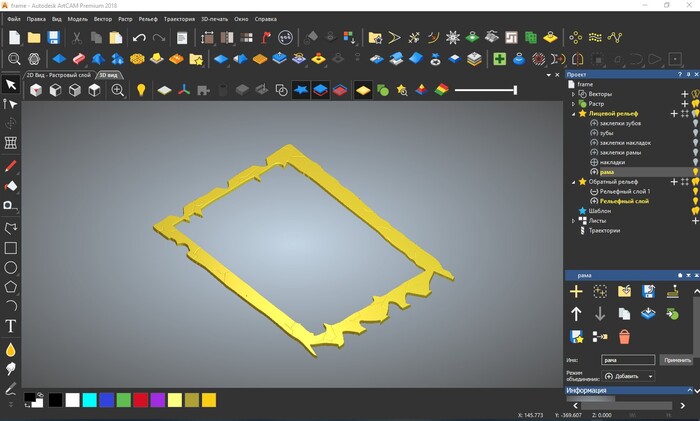

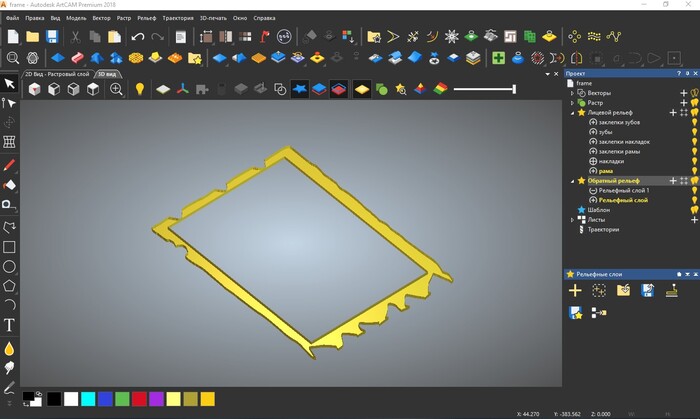

Для удобства рисовки, рисую отдельными объектами и слоями, чтобы можно было какой-либо объект выключить, и нарисовать другую его версию.

Так же делаю обратный рельеф, куда потом будет вставляться лики.

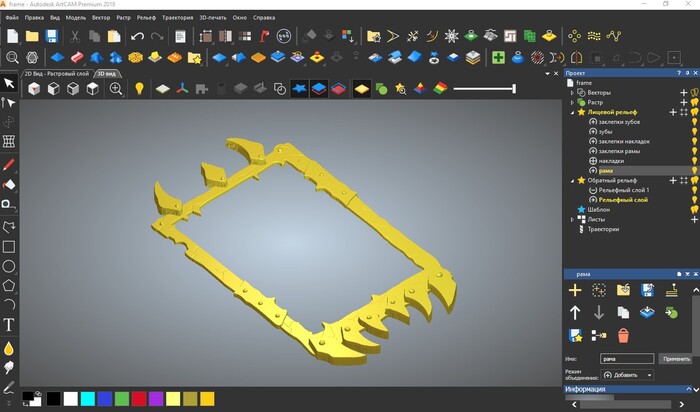

Так же, добавляю - важные детали - жубы!
