Ремонт Arduino nano после КЗ⁠⁠

Всем привет!

Возможно где-то уже был пост о ремонте nano, но думаю здесь может кому-то пригодиться.

Речь пойдет о маленьком ремонте Arduino nano после КЗ.

В общем проверял тестером Arduino nano и случайно коротнул её. Девайс перестал включаться, мигать диодами и определяться компом, подумал я, что кердык ему. Почитав интернеты, было выявлено, что причин может быть две:

- сгорел транзистор

- сгорел SMD диод

Прозваниваем транзистор - всё ок.

Прозваниваем диод в две стороны - не проводит, ни в какую, проблема выявлена.

Говорят, что заменить можно любым SMD диодом, подходящим по размеру, да и в принципе любым, кроме стекляшек, которые могут оказаться стабилитроном.

Вот спаянный виновник (джампер рядом для сопоставления размеров):

На диоде видны три черточки, которые определяют его направление, до спайки с платы желательно запомнить как он располагался. Видимых повреждений на нем кстати нет, но могут и быть, что упрощает задачу поиска неисправного элемента.

Чтобы не бегать в магазин из-за такой мелочи, был взят блок питания от старого ДВД проигрывателя, который как раз валялся для запчастей:

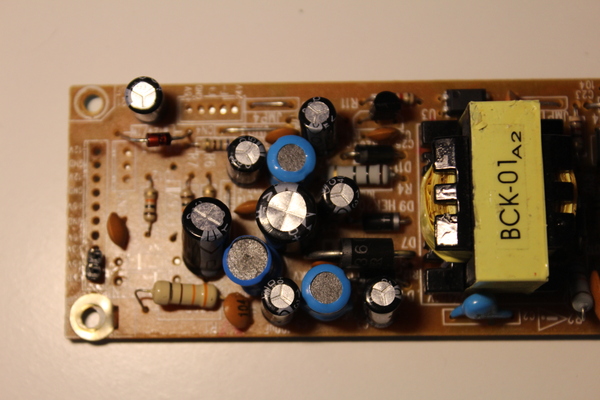

Диодов на нем достаточно выглядят вот так:

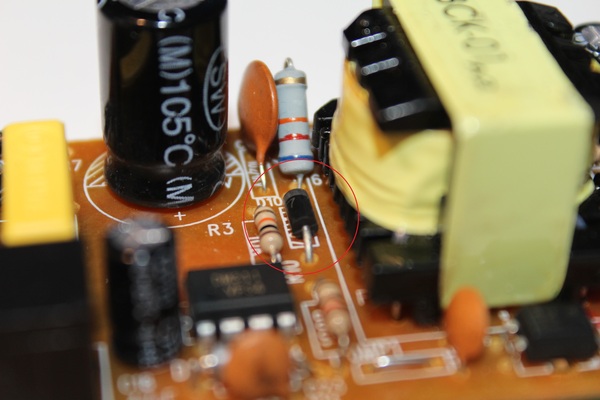

и вот так (поправьте если вру):

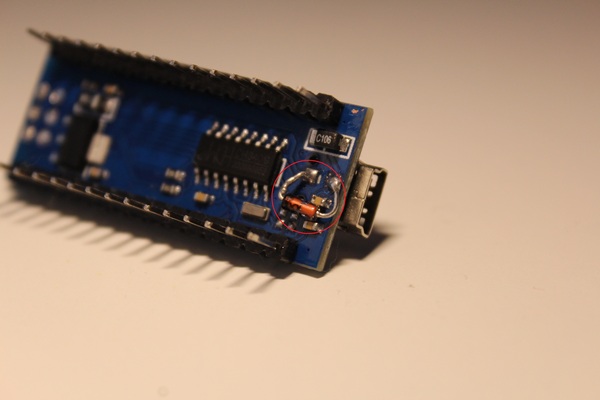

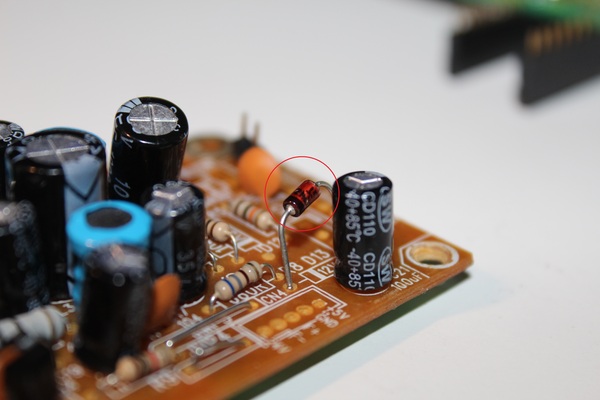

Был взят вот такой (хоть и стекляшка) и припаян по нужному направлению, да и он был меньше всех на том блоке питания:

Arduino nano таким образом был оживлён и продолжает дальше работать, работает он кстати исключительно в качестве прошивалки mini pro. Если интересно, то отпишите в комментах, запилю пост, каким образом прошивать, но думаю многие в курсе.

Всем спасибо и удачи!
