Дискретные входа на оптронах. Кнопки подключены к аналоговым входам с помощью делителя напряжения, на каждой кнопке свое сопротивление. По существу четыре кнопки и переключатель на 6 положений.
Откройте для себя тогда STM32, вообще обалдеете от возможностей. К тому же именно за счет больших возможностей это вряд ли уже ПЛК, т.к. вы их все не реализуете без перепрошивки так сказать.
Но так промышленные ус-ва не делают. Проводки, сопли, макетка, ардуина... Чертится нормальная плата, заказывается, нормально паяются компоненты все. Ставится в корпус. Но главное в готовом промышленном ПЛК - надежность и то, что это готовое изделие. А у самоделки какая надежность? Сгорит ардуинка - брать новую, заново шить. А если разработчик уволится, что делать?

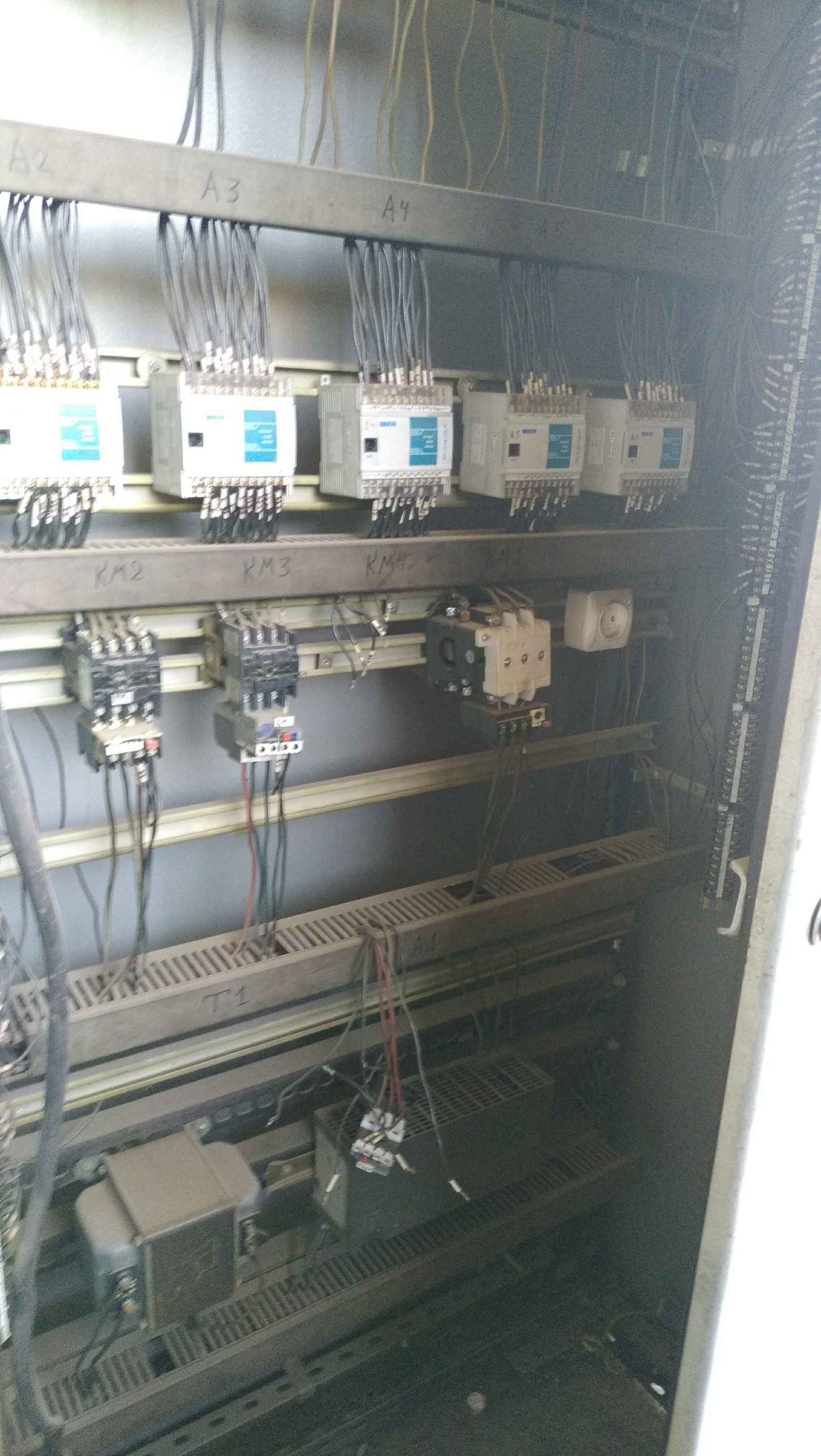

Думаю разработчик должен после себя оставить нормальную документацию на свое творение. Т.к. даже когда все красиво и промышленно, без документов не разобраться как вот в этом, приехавшем шкафе. Проще с нуля сделать. На счёт проводков и макетки согласен, пора уже заказывать готовые платы.
Бросаю закупать s7 от Сименса и 241 от Шнайдера, перехожу на ПЛК от Goosr... сколько уже попыток видел собрать подобное. Но даже до Овеновской плк100 оно не дотягивает по надёжности. Хоть и дёшево
С начала, перейти от промышленных ПЛК к самодельным принудила цена первых. А потом оказалось, что возможности процессора ATMEGA328, стоящего в Ардуино, весьма больше чем готовые решения от больших производителей.
ИМХО, ардуина если её прямо так подключить без каких-либо развязок требует очень нежного к себе отношения. Если её заставить управлять более-менее массивным реле, она может умереть банально от индуктивного выброса катушки этого реле. Так что хотя бы конденсаторов туда налепите, дольше проживет.
Не не не. Ардуинка нежная, поэтому я ее люблю, Поэтому питаю ее через линейный стабилизатор LM7809, дискретные входа через опторазвязку, а вот выхода через микросхему ULN2003. Да, забыл заметить, ардуино здесь управляет двумя сдвиговыми регистрами, а вот после них стоит ULN2003.
Трубогибом который работает в автоматическом режиме. Захватил трубу, подал в точку гибки, прижал, согнул, вернул механизм в исходное состояние, выбросил в контейнер согнутую трубу. И так по циклу. Как сделаем, видео скину.

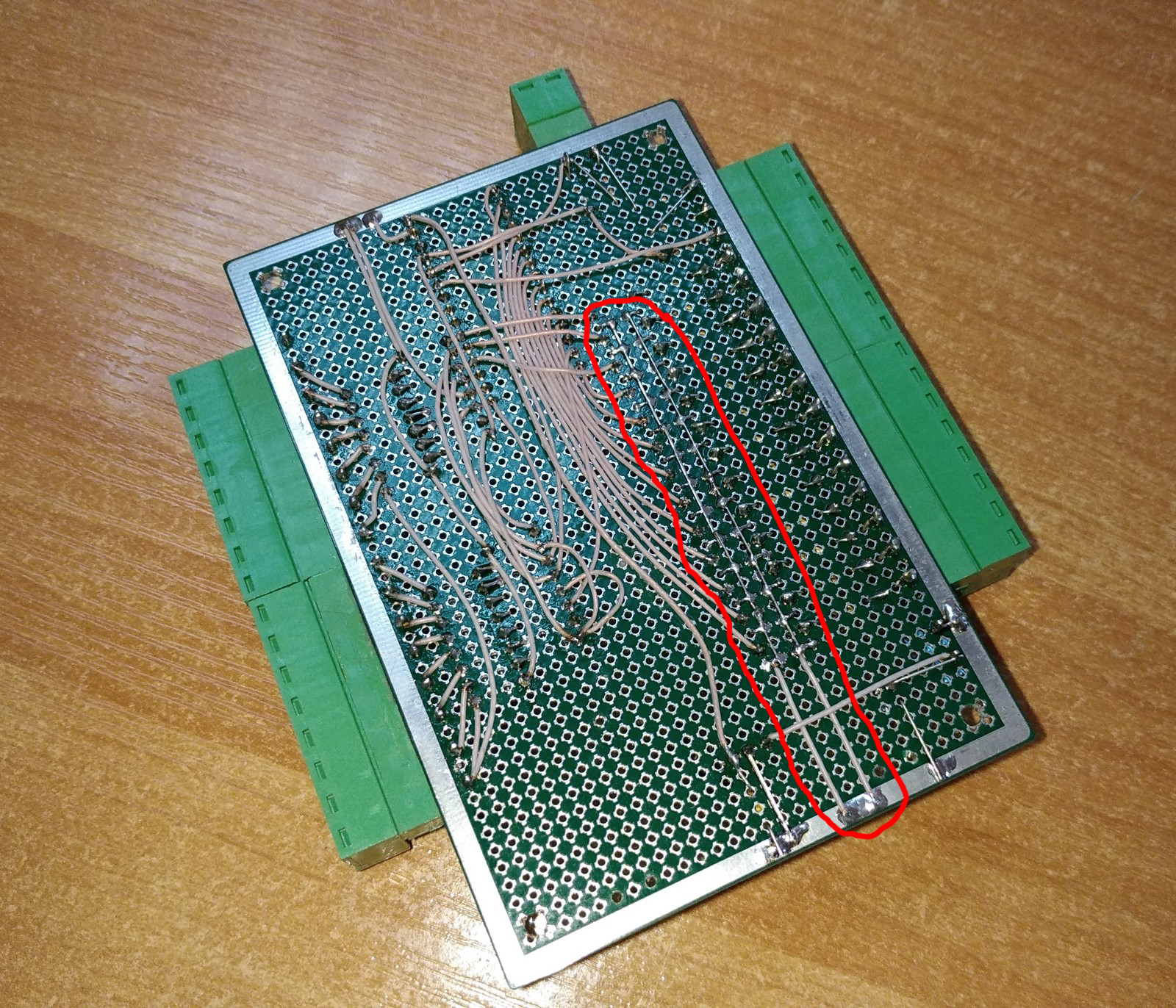

Может я что то не так вижу, но у меня складывается ощущение, что тут вообще никакой гальванической развязки нет. На фото со стороны дорожек у меня складывается впечатление, что земли входа и выхода оптронов соединены (не понятно зачем они там вообще в таком случае)
