Здравствуйте читатели! Что-то я давненько не писал статьи в данной рубрике...Просто я немного приболел, да и «дедлайны» декабрьские на работе времени свободного совсем не оставляют...Но мы сегодня собрались не для выслушивания моего нытья....В предыдущем своем посте я вам уже рассказал про Великого Сфинкса - вечного стража фараона Хефрена (Хафра). Но Великий Сфинкс был лишь частью заупокойного комплекса, в центре которого находилась непосредственно усыпальница фараона - пирамида Хефрена. Про пирамиду Хефрена я уже написал статью в своем ТГ-канале. Надеюсь вы с ней ознакомитесь и она покажется вам интересной. Но сегодня речь пойдет не про Хефрена, а про его отца (брата) - Хеопса (Хуфу). Именно его усыпальница вошла в историю как самое первое Чудо Света. В сегодняшней статье я вам подробно расскажу про Великую Пирамиду Хеопса и про тайны, которая она до сих пор хранит, а так же подведем итоги по всем Семи Чудесам Света. Надеюсь данный цикл по Чудесам Света был интересным и познавательным. Заранее Спасибо Вам за вашу поддержку!)
Пирамида Хеопса была построена в честь фараона IV династии Древнего царства по имени Хеопс (Хуфу). Возведение этого колоссального сооружения началось ориентировочно в 2580-2560 годах до нашей эры и, согласно свидетельству древнегреческого историка Геродота, продолжалось около 20 лет. О личности фараона Хеопса, известно очень мало, что создает вокруг него ореол тайны. Практически единственным его достоверным скульптурным изображением является крошечная статуэтка из слоновой кости высотой всего 7.5 см, обнаруженная в Абидосе. На ней мы видим фараона в царском головном уборе (хепреш), сидящего на троне со скипетром в руке. В настоящее время данная статуэтка хранится в Египетском музее Каира. Но помимо статуэтки, имя Хеопса также засвидетельствовано на камнях карьеров в Вади-эль-Джарфе на побережье Красного моря и в Туре - ключевых местах, связанных со строительством его усыпальницы. Так же есть упоминания античных авторов о личности Хеопса, прежде всего Геродота, который посетил Египет спустя два тысячелетия после рождения Хеопса. Геродот рисовал образ египетского царя как жестокого и деспотичного правителя, заставившего всю страну работать на свою гробницу. Однако современная египтология рассматривает этот портрет скорее как поздний миф, сформированный масштабом оставленного им памятника, но до этого момента еще дойдем в статье
Как я уже написал - Пирамида Хеопса, построенная на плато в Гизе, являлась усыпальницей фараона Хеопса. В настоящий момент она предстает перед нами в несколько деформированном виде из-за воздействия времени. Изначально её высота предположительно достигала 146.6 метров, однако сегодня, после потери вершины и внешней облицовки, её высота составляет примерно 138.7 метра. Длина стороны основания при закладке была около 230 метров, а угол её граней составляет приблизительно 51°. Стоит заметить, что эти грани были точно ориентированы по сторонам света. Не менее внушительным параметром является и площадь, которую занимает сама пирамида - она составляет более 53 000 м2.
Говоря о габаритах, нельзя не обратиться к её массе и внутреннему объёму. Общий вес пирамиды оценивается примерно в 5,9 миллиона тонн. Для её строительства было использовано около 2,3 миллиона каменных блоков, средний вес каждого из которых составляет 2,5 тонны, что сопоставимо с весом небольшого слона. Однако в структуре есть и настоящие гиганты - например, гранитные балки разгрузочных камер над усыпальницей фараона весят по 50-80 тонн каждая.
Но истинную красоту мы сейчас не можем увидеть своими глазами. Непосредственно после строительства, вся поверхность пирамиды, от основания до вершины, была облицована идеально отполированными плитами белого известняка, добытого в каменоломнях Туры на противоположном берегу Нила. Эти плиты были так тщательно подогнаны друг к другу, что зазор между ними не превышал полмиллиметра. Под лучами египетского солнца эта гигантское строение ослепительно сверкала, словно монолитный кристалл, и была видна за многие десятки километров.
Удивительным фактом является то, грани пирамиды были не плоскими, а слегка вогнутыми, что делает пирамиду 8-гранной , а не 4-гранной, как представлялось ранее. Эта вогнутость настолько минимальна, что увидеть её можно только с воздуха и при определённом освещении, что и было замечено лишь в XIX веке. Этот едва уловимый изгиб усиливал эффект игры света и тени, делая сооружение ещё более монументальным и совершенным. На самой вершине был установлен пирамидион - замковый камень, вероятно, также облицованный электрумом (сплавом золота и серебра), который отражал солнечный свет, превращая вершину в сияющую точку, устремлённую в небо.
Так же хотелось вставить цитаты античных авторов, которые оставили нам драгоценные описания в своих трудах. И пожалуй начну, с «отца истории» Геродота (ок. 484 - ок. 425 до н.э.)
Так вот, до времени царя Рампсинита, рассказывали далее жрецы, при хороших законах, Египет достиг великого процветания. Однако его преемник Хеопс вверг страну в пучину бедствий. Прежде всего, он повелел закрыть все святилища и запретил совершать жертвоприношения. Затем заставил всех египтян работать на него. Так, одни были обязаны перетаскивать к Нилу огромные глыбы камней из каменоломен в Аравийских горах (через реку камни перевозили на кораблях), а другим было приказано тащить их дальше до так называемых Ливийских гор. Сто тысяч людей выполняло эту работу непрерывно, сменяясь каждые три месяца. Десять лет пришлось измученному народу строить дорогу, по которой тащили эти каменные глыбы, — работа, по-моему, едва ли не столь же огромная, как и постройка самой пирамиды. Ведь дорога была 5 стадий длины, а шириной в 10 оргий, в самом высоком месте 8 оргий высоты, построена из тесаных камней с высеченными на них фигурами. Десять лет продолжалось строительство этой дороги и подземных покоев на холме, где стоят пирамиды. В этих покоях Хеопс устроил свою усыпальницу на острове, проведя на гору нильский канал. Сооружение же самой пирамиды продолжалось 20 лет. Она четырехсторонняя, каждая сторона ее шириной в 8 плефров и такой же высоты, и сложена из тесаных, тщательно прилаженных друг к другу камней. Каждый камень длиной, по крайней мере, в 30 футов.
«История» (Книга II, глава 124), Геродот
Здесь Геродот не очень лестно отзывается о Хеопсе и об его методах при постройке пирамиды. Но поскольку она была построена за два тысячелетия до его рождения - его описание основано лишь на обрывках легенд и мифов, который он подчерпнул у местного населения. Чуть дальше в статье я напишу как на самом деле происходила стройка пирамиды, основываясь на современных археологических исследованиях.
Так же и Диодор Сицилийский (I в. до н.э.) оставил описание пирамиды Хеопса в своих трудах.
Хеммис построил самую большую из трех пирамид, причисляемых к семи чудесам света. Эти пирамиды находятся в ста двадцати стадиях от Мемфиса в сторону Ливии и в сорока пяти стадиях от Нила. Величина сооружений и искусность работы повергает зрителей в дивное изумление. Самая большая пирамида — четырехгранная, и каждая сторона основания равна семи плетрам; высота же ее превышает шесть плетров. Грани постепенно суживаются до вершины, где ширина каждой составляет шесть локтей. Все пирамиды построены из твердого камня, с трудом поддающегося обработке, но зато долговечного. Ведь не менее тысячи лет, а по словам некоторых писателей даже свыше трех тысяч четырехсот лет, протекло до наших дней, и тем не менее камни поныне, как и прежде, прилегают друг к другу и не дают сооружению разрушаться. Говорят, что камни были доставлены издалека, из Аравии, а постройка велась при помощи насыпей, так как в те времена еще не были изобретены подъемные орудия. Наиболее удивительно, что там, где воздвигнуто такое огромное сооружение, кругом почва всюду песчаная и даже следа не осталось ни насыпи, ни каменотесных работ; могло бы поэтому показаться, что создано оно не человеческими руками, постепенно, а вся громада сразу, готовая, словно богом поставлена в окружающих ее песках. Некоторые из египтян пытаются по этому поводу рассказывать необычайные вещи, будто насыпи состояли из соли и селитры и растворились в разливающейся реке, исчезнув бесследно, а сооружение одно только и осталось. На самом же деле это не так: те же многочисленные рабочие руки, которые сооружали насыпи, привели все в первоначальный вид. Как говорят, было занято работой триста шестьдесят тысяч человек и вся постройка едва была закончена в двадцать лет.
«Историческая библиотека» (Книга I, главы 63), Диодор Сицилийский
В данном отрывке Диодор солидарен с Геродотом в том, что стройка велась на протяжении 20 лет. Так же в данном отрывке приведен наиболее вероятный процесс постройки пирамиды, но об этом я более подробно я расскажу чуть позже.
Внутренняя структура пирамиды Хеопса представляется из себя систему коридоров, шахт и камер, расположенных на разных уровнях, и их последовательность полна смысла. От оригинального входа вглубь монолита уходит Нисходящий коридор. Он спускается под углом 26.5 градусов, уходя глубоко в скальное основание плато Гиза на протяжённости более 100 метров. Этот тёмный, узкий проход ведёт в самое нижнее и, как считается, самое раннее в плане строительства помещение - Подземную камеру Она вырублена прямо в скале, имеет грубый, незаконченный вид и необычную форму, напоминающую не то склеп, не то начало какого-то тайного хода. Её назначение - одна из главных загадок. По самой распространённой гипотезе, это было частью первоначального, более скромного плана погребения, от которого позже отказались в пользу верхних камер. Возможно, она символизировала подземный мир, через который должна была пройти душа фараона.
Однако примерно через 40 метров от входа в Нисходящем коридоре в потолке скрывается начало Восходящего коридора. Этот проход был наглухо запечатан гранитными «пробками» изнутри, и именно его с огромным трудом обнаружили и обошли люди Абдаллах аль-Мамуна, пробив стену в обход (про разграбление пирамиды Хеопса я напишу чудь позже). Поднявшись по этому коридору, также наклонному, мы попадаем в центральную часть внутреннего устройства. Здесь пути расходятся. Один ведёт горизонтально в скромное помещение, условно названное Камерой царицы. Несмотря на название, нет никаких свидетельств, что здесь хоронили женщин. Это пустая комната с остроконечным потолком и нишей в стене. Главная её тайна - две узкие, квадратные в сечении шахты, которые уходят вглубь кладки под углом, но в отличие от шахт Камеры царя, они изначально не выходили на поверхность. Долгое время их назначение было непонятно, пока не возникла гипотеза, что они имели не вентиляционную, а чисто ритуальную функцию - быть путём для звёзд, для души фараона к небесным светилам. В 2002 году с помощью робота в конце одной из шахт была обнаружена небольшая «дверца» с медными ручками, а за ней - крохотная пустая полость, что только добавило загадок.
Но истинный апогей внутреннего убранства пирамиды находится выше. От развилки у Восходящего коридора начинается самый впечатляющий элемент - Большая галерея. Её длина 47 метров, а высота достигает 8.5 метров. Она представляет собой высокий наклонный коридор с уникальным ступенчатым ложным сводом, где каждый последующий каменный блок слегка нависает над предыдущим. По её сторонам идут правильные узкие пандусы, а внизу, в полу, выдолблены прямоугольные пазы, назначение которых до конца не ясно (возможно, для удержания деревянных балок или гранитных пробок). Большая галерея производит ошеломляющее, почти мистическое впечатление и, скорее всего, выполняла роль грандиозной приёмной, ведущей к святая святых.
В конце Большой галереи находится низкий проход, преддверие, ведущее в Камеру царя. Это помещение, целиком облицованное массивными отполированными красными гранитными плитами из Асуана. Его размеры - примерно 10.5 на 5.2 метра при высоте 5.8 метра. Здесь стоит единственный предмет, оставшийся в пирамиде с древности, пустой саркофаг из того же красного гранита. Он немного шире входа в камеру, что доказывает: его установили ещё в процессе строительства, до возведения стен и перекрытий. Потолок камеры плоский, но над ним, для снятия колоссального давления миллионов тонн камня, древние инженеры создали гениальную систему разгрузочных камер (их пять). Это пустые отсеки с гранитными перекрытиями, расположенные друг над другом. Их обнаружили только в XIX веке, пробив потолок. Именно здесь, в этой аскетичной, но могучей гранитной комнате, по замыслу, и должно было покоиться тело Хеопса, защищённое не только толщей пирамиды, но и инженерным гением её строителей. От Камеры царя на север и юг отходят две вентиляционные (или звёздные) шахты, узкие каналы, точно сориентированные на определённые небесные светила (Сириус и Пояс Ориона, имевшие большое значение в загробных верованиях египтян). Они обеспечивали символическую связь усопшего фараона с космосом.
Постройка пирамиды началась с масштабных подготовительных мероприятий. После тщательного выбора места на скальном плато Гиза, способного выдержать грандиозный вес, инженеры проводили разметку. Они с большой точностью ориентировали основание пирамиды по сторонам света, а для создания идеально ровной площадки использовали систему канавок, которые заполняли водой, создавая точный горизонтальный уровень. Параллельно начиналась грандиозная логистическая операция. Основной строительный материал, известняк, добывался в карьерах прямо на плато Гиза. Однако для облицовки требовался белоснежный известняк из каменоломен Туры на противоположном берегу Нила, а для внутренних камер - гранит из далёкого Асуана и с карьера Вади-эль-Джарфе. Свидетельство этой сложной доставки сохранилось в древнейшем папирусном архиве чиновника по имени Мерер, который подробно описывал, как блоки из Туры перевозились по Нилу и сети специально прорытых каналов прямо к подножию строящейся пирамиды.
Транспортировка многотонных блоков по суше была не менее впечатляющей. Египтяне использовали деревянные сани, которые тянули группы рабочих. Ключевым открытием стала техника увлажнения песка перед полозьями саней. Эксперименты подтвердили, что влажный песок резко снижал силу трения, позволяя значительно облегчить перемещение тяжелейших грузов. Что касается самого спорного вопроса, про подъём блоков на постоянно растущую высоту пирамиды, то наиболее убедительной является теория о системе пандусов. Вероятно, это были не прямые гигантские насыпи, а спиральные или зигзагообразные рампы, огибавшие строящееся сооружение и позволявшие постепенно перемещать камни на нужный ярус. Подъём на последние метры мог осуществляться с помощью системы деревянных рычагов.
Организация труда была такой же продуманной, как и инженерные решения. Согласно последним исследованиям и раскопкам, проведенные на плато в Гизе, было установлено, что строили пирамиду вовсе не рабы, а наемные работники, причем их количество было гораздо меньше, чем указано в античных источниках. Рабочие делились на две большие группы. Постоянное ядро, около 5 тысяч квалифицированных мастеров, каменотёсов, архитекторов, плотников, жило со своими семьями в специально построенном посёлке у плато. Они формировали профессиональную основу проекта. Основную же массу составляли временные рабочие, около 20-25 тысяч человек, которые привлекались на трёх-четырёхмесячные «трудовые смены». Как правило, это были земледельцы, которые работали в период разлива Нила, когда полевые работы были невозможны. Их труд был формой государственной повинности, но все же рабством не считался в классическом понимании этого слова. Весь контингент делился на бригады, которые соревновались между собой и даже давали себе гордые названия, такие как «Друзья Хуфу» или «Здоровые», что видно по надписям на некоторых блоках.
Оплата труда работникам осуществлялась натурой, так как в те времена еще не было денег. Наверное именно этот факт и породил миф о рабстве. Основа «зарплаты» состояла из ежедневного пайка. Для рядового рабочего это было 10 хлебных лепешек и несколько кувшинов пива - калорийный рацион, необходимый для тяжёлого физического труда. Однако археологические раскопки рабочих посёлков показали, что питание было гораздо более разнообразным и качественным. Обнаружены целые «промышленные зоны» с огромными пекарнями, пивоварнями и рыбными цехами. Анализ костей животных, найденных в мусорных ямах, позволил сделать сенсационный вывод: строители регулярно получали мясо - говядину, баранину, козлятину, причём это были отборные куски. Подсчёты показывают, что для снабжения стройки требовалось ежедневно забивать более 10 голов крупного рогатого скота и около 40 овец или коз. Такой уровень обеспечения для тысяч людей был бы абсолютно неэкономичен при использовании рабского труда. Более высокопоставленные специалисты и надсмотрщики получали значительно большие пайки, которые могли обменивать на другие товары, формируя внутри посёлка свою локальную экономику.
Пирамиду Хеопса разграбляли не единожды. Первыми и главными грабителями стали, по всей видимости, не внешние завоеватели, а сами египтяне, и случилось это ещё в эпоху Древнего Царства или в последовавший за ним смутный период. Сокровища, помещённые в погребальную камеру фараона, золото, драгоценности, ритуальные предметы, оружие и сама мумия Хеопса в золотой маске, представляли собой баснословную ценность. Государственная власть, способная охранять усыпальницу, со временем ослабевала, и организованные группы грабителей, обладавшие знанием внутренних устройств, проникали внутрь. Существует гипотеза, что часть работников, строивших пирамиду, знала о секретных проходах или смогла вычислить их, что облегчило ограбление. Вероятно, это был не единичный набег, а процесс, повторявшийся раз за разом, пока от несметных богатств не осталось ничего. Доподлинно известно, что уже в эпоху Нового Царства, спустя тысячу лет после постройки, пирамиды в Гизе считались древними памятниками, а их первоначальное содержимое было утрачено.
Следующий акт разграбления произошел вероятно в 820 году нашей эры, когда багдаский халиф Абдуллах аль-Мамун снарядил экспедицию на плато Гизы. Его цель была скорее не добыть сокровища (он сомневался в их наличии), а поиск древних знаний и, возможно, демонстрация власти. Его рабочие, пробивая туннель в обход гранитных пробок, случайно наткнулись на Восходящий коридор и внутренние помещения. Они нашли лишь пустой гранитный саркофаг в Камере царя, покрытый толстым слоем пыли. Это стало официальным свидетельством того, что пирамида была пуста уже к IX веку.
Заключительным этапом разграбления стал 1303 год нашей эры. Исторические хроники свидетельствуют, что в этом году произошло сильное землетрясение, которое сильно повредило постройки в Каире, который находился под контролем султана мамлюков Ан-Насир Хасана. По его приказу, с Великих Пирамид ( в том числе и с пирамиды Хеопса) была снята вся облицовка из турийского известняка, которая пошла на строительство, а так же для восстановления мечетей и крепостных стен в Каире. И с этого времени пирамиды стали выглядеть почти так же, какими мы можем видеть их сегодня -лишь невзрачными тенями от своего былого великолепия.
Вот наконец-то я и рассказал про самое первое античное Чудо Света и цикл по античным Чудесам считаю завершенным (ну почти). Предлагаю Вам, уважаемым читателям, проголосовать за наиболее интересные и полюбившиеся Вам Чудеса Света!
Ссылки на прошлые обзоры Чудес Света:
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться на дзене и в телеграм-канале. Спасибо!
Здравствуйте читатели! Я инженер-проектировщик систем отопления, вентиляции и кондиционирования воздуха (ОВиК) с десятилетним стажем работы и в данной серии постов я хочу пройти вместе с Вами полный цикл проектирования рабочей и проектной документации по разделу ОВиК. Прошлый мой пост был посвящен классификации системы отопления, в котором я обобщенно рассказал что из себя представляет система отопления в целом. С сегодняшнего поста мы уходим в частности. Ранее мы уже с Вами разобрали как считается теплопотери от ограждающих конструкций и настала очередь рассказать Вам как именно данные теплопотери компенсируются. Компенсацию теплопотерь от ограждающих конструкций осуществляют специальные устройства, а именно отопительные приборы, которые передают тепловую энергию в обслуживаемое помещение. И сегодняшний пост мой посвящен именно им.
Отопительные приборы делят на несколько типов, в зависимости от их способа передачи тепловой энергии. Существуют радиационные, конвективные и радиационно-конвективные отопительные приборы. Давайте разберем каждый тип по отдельности и начнём с радиационных.
Радиационные (лучевые) отопительные приборы передают тепловую энергию через инфракрасное излучение. Про данные отопительные приборы я особо углубляться не буду, так как в своей практике мне не приходилось их никогда использовать, но главным представителем являются инфракрасные панельные излучатели (пишите в комментариях кто их использовал)
Принцип работы основан на электромагнитной природе передачи энергии на расстояние. Теплоноситель (вода или нагреватель) разогревает лицевую поверхность панели и атомы внутри панели начинают очень быстро колебаться от нагрева. Это движение атомов заставляет поверхность панели испускать во внешнюю среду электромагнитные волны, при этом сам воздух не нагревается. При контакте с твердым телом, энергия электромагнитных волн, заставляет его атомы двигаться, что вызывает нагрев тела и передачу его тепла в обслуживаемое помещение.
Главное преимущество этих приборов заключается в их высокой экономичности. Поскольку они греют не сам воздух, а поверхности и предметы, энергия при этом не расходуется впустую, как в случае с традиционными отопительными приборами, которые создают ненужную тепловую прослойку в верхней зоне помещения.Это позволяет снизить затраты на отопление до 30-40 %, что особенно заметно в помещениях с высокими пролетами.
Так же важным преимуществом таких панелей является их компактность - они легко монтируются на стены или потолок, не занимают полезную площадь пола и легко вписываются в интерьер.
Однако у инфракрасных панелей есть и существенные недостатки. Самый главный минус - это строгая зональность обогрева. Тепло распространяется только по прямой линии в пределах видимости прибора, поэтому в «мертвых зонах» (например, под рабочим столом, за диваном или в углах) будет ощутимо прохладнее. Инфракрасные панели практически не аккумулируют тепло, поэтому комната начинает остывать сразу же после их выключения из сети.
Еще одним важным ограничением является необходимость тщательно планировать расстановку мебели: если заблокировать панель шкафом или плотными шторами, лучи просто нагреют эту преграду, а сама комната останется холодной. И наконец - их цена слегка кусается, так как они в среднем обходятся дороже, чем «обычные» отопительные приборы, о которых я расскажу ниже.
Передачи тепла конвективных приборов отопления основан на принципе конвекции (ну кто бы мог подумать, а?), где перенос тепловой энергии осуществляется через воздушную среду. Данный процесс происходит по фундаментальному закону физики, согласно которому теплый воздух, как более легкий, поднимается вверх, а холодный опускается вниз.
Принцип работы конвектора предельно прост и эффективен. Внутри металлического корпуса прибора, в самой нижней его части, расположен нагревательный элемент (это может быть электрический ТЭН или трубка с циркулирующей горячей водой). В нижней и верхней частях корпуса предусмотрены специальные отверстия или решетки. Холодный воздух из комнаты естественным образом затягивается через нижние отверстия внутрь прибора, проходит сквозь нагревательный элемент, моментально увеличивается в объеме, теряет плотность и устремляется вверх через верхние жалюзи. Этот непрерывный круговорот воздушных масс продолжается до тех пор, пока работает нагреватель, обеспечивая быстрое и равномерное перемешивание воздуха во всем объеме помещения.
Выделяют конвективные приборы с естественной конвекцией и принудительной (циркуляция воздуха обеспечивается вентилятором). Приборы с естественной конвекцией обычно напольного или внутрипольного исполнения и ставятся в наиболее низкой зоне под окнами. Это позволяет отсекать холодный воздух от окон, предотвращает сквозняки и защищает окна от запотевания (от появления конденсата). Такие конвекторы довольно часто встречаются в бассейнах и оранжереях, где установлены высокие панорамные окна.
Но конвективные приборы могут быть с принудительной циркуляцией ( осуществляемая вентиляторами) и наиболее распространённые среди них это тепловые вентиляторы. Их обычно монтируют в верхних зонах помещения, а вентилятор обеспечивает подачу нагретого воздух в обслуживаемое помещения, а жалюзи регулируют направление движения воздуха. Они подходят для отопления помещений большого объема, обычно производственных, так как для них санитарные нормативы как правило ниже ( к примеру шумовые характеристики и скорость движения воздуха в рабочей зоне).
Преимущества конвективных приборов делают их одними из самых популярных на рынке. Прежде всего, они обеспечивают очень быстрый прогрев комнаты, так как тепло начинает разноситься потоками воздуха сразу после включения. Благодаря тому, что нагревательный элемент спрятан глубоко внутри, внешняя поверхность защитного кожуха никогда не раскаляется до опасных температур, что полностью исключает риск получения случайных ожогов. Конвекторы работают абсолютно бесшумно, легко поддаются точной регулировке с помощью термостатов и выпускаются в самых разных модификациях. Их можно вешать на стену, ставить на пол, монтировать в виде плинтуса или полностью утапливать в ниши пола
Недостатки конвекторов также напрямую связаны с особенностями их конструкции. Самый главный минус - это неизбежное завихрение и циркуляция мелкой пыли по всему помещению вместе с потоками воздуха, что может доставлять дискомфорт людям, страдающим аллергией или астмой. Кроме того, при естественной конвекции воздух в комнате прогревается неравномерно по высоте: самая высокая температура всегда будет под потолком, в то время как у самого пола воздух может оставаться прохладным. Приборы этого типа чувствительны к сквознякам, которые могут сбивать правильное направление тепловых потоков, а электрические модели при длительной работе на высокой мощности могут создавать ощущение «пересушенного» воздуха из-за активного движения пыли вокруг нагревательного элемента.
И наконец мы подошли к самым распространенным отопительным приборам, которые совмещают и принцип передачи тепла конвекцией и радиационный способ.
Чугунные секционные радиаторы представляют собой один из старейших и наиболее надежных видов отопительного оборудования, который традиционно изготавливается методом литья из серого чугуна. Конструктивно этот прибор собирается из отдельных полых секций, соединенных между собой при помощи стальных ниппелей и термостойких прокладок, что позволяет гибко подбирать необходимую тепловую мощность под габариты конкретного помещения. Внутри секций циркулирует горячий теплоноситель, который нагревает массивные чугунные стенки, аккумулирующие колоссальное количество тепловой энергии.
Принцип распределения тепла у чугунных радиаторов имеет ярко выраженный радиационный характер. Эти приборы относятся к радиационно-конвективному типу, однако из-за отсутствия внутренних дополнительных ребер и большой площади гладких внешних стенок они отдают около 70% процентов энергии в виде прямого инфракрасного излучения. Такое лучистое тепло мягко прогревает непосредственно окружающие предметы, стены и пол. Оставшиеся 30% тепловой энергии передаются за счет естественной конвекции, когда соприкасающийся с радиатором воздух нагревается и медленно поднимается вверх, обеспечивая плавную циркуляцию без сильных сквозняков.
Главным преимуществом чугунных радиаторов является их феноменальная долговечность и устойчивость к неблагоприятным условиям эксплуатации. Чугун практически не подвержен коррозии, равнодушен к повышенной кислотности теплоносителя и обилию шлама, что делает его идеальным выбором для суровых условий отечественных систем центрального отопления. Толстые стенки прибора способны выдерживать серьёзные перепады давления и гидроудары, а высокая теплоемкость материала позволяет батареям оставаться горячими в течение нескольких часов после отключения системы отопления. Кроме того, широкие внутренние каналы редко засоряются, обеспечивая стабильную работу системы на протяжении пятидесяти и более лет.
Основным недостатком чугунных приборов является их огромный вес и высокая тепловая инерционность. Массивность конструкций существенно усложняет транспортировку и монтаж, требуя использования прочных стен и усиленных крепежных кронштейнов. Из-за того, что чугун долго нагревается и содержит в себе большой объем воды, такие радиаторы практически невозможно использовать в современных автоматизированных системах с терморегуляторами, так как они очень медленно реагируют на изменение настроек. К минусам также можно отнести утилитарный внешний вид классических советских моделей, требующий регулярного окрашивания, а также шероховатую поверхность, на которой со временем скапливается пыль.
Алюминиевые секционные радиаторы конструктивно походят на чугунные, так же собирается из отдельных секций, соединенных между собой ниппелями, что дает возможность точно рассчитать нужную длину и мощность батареи для конкретной комнаты. Внутри каждой секции проложены вертикальные каналы для прохода теплоносителя, но в отличии от чугунных радиаторов, их внешняя оболочка снабжена развитым оребрением в виде тонких металлических пластин, которые существенно увеличивают общую площадь соприкосновения прибора с окружающим воздухом.
Принцип распределения тепла у алюминиевых радиаторов заметно смещен в сторону конвекции. Благодаря сложной геометрии секций и наличию внутренних воздушных каналов они отдают около 60% процентов тепловой энергии в виде направленных потоков нагретого воздуха. Холодный воздух затягивается снизу, моментально прогревается в межреберном пространстве и на высокой скорости выходит через верхние окошки-жалюзи, обеспечивая быстрый оборот воздушных масс во всем объеме помещения. Остальные 40% энергии передаются в виде инфракрасного излучения от гладкой лицевой панели прибора, которая согревает предметы и людей перед собой.
Важной особенностью данных отопительных приборов является их непревзойденная теплоотдача при минимальном весе и малом внутреннем объеме. Высокая теплопроводность алюминия позволяет прибору моментально нагреваться после включения и сразу же отдавать тепло в комнату, что делает его идеальным выбором для современных систем отопления с автоматическим терморегулированием. Радиаторы тонко реагируют на термостаты, позволяя экономить энергию и поддерживать идеальную температуру с точностью до градуса. Кроме того, их малый вес значительно упрощает транспортировку и монтаж, позволяя крепить батареи даже на легкие межкомнатные перегородки, а эстетичный внешний вид с качественной заводской покраской гармонично дополняет любой современный интерьер.
К недостаткам можно отнести их высокую чувствительность к качеству и химическому составу теплоносителя. Алюминий является химически активным металлом, поэтому при повышенной кислотности или щелочности воды внутри радиатора начинается бурный процесс коррозии, сопровождающийся выделением газов, что требует регулярного обслуживания и обязательной установки воздухоотводчиков. Из-за относительно тонких стенок и специфики материала такие радиаторы плохо переносят резкие скачки давления и мощные гидроудары, характерные для старых городских систем центрального отопления.
Биметаллические секционные радиаторы внешне выглядят практически так же как и алюминиевые, но представляют из себя гибрид, разработанный специально для компенсации недостатков чистых алюминиевых приборов в жестких условиях эксплуатации. Конструктивно они состоят из двух разных металлов: прочного внутреннего сердечника, сваренного из толстостенных труб из углеродистой стали, и внешнего кожуха из легкого алюминиевого сплава с развитым оребрением. Горячий теплоноситель циркулирует исключительно по стальным каналам, вообще не соприкасаясь с алюминием, что позволяет объединить лучшие защитные свойства стали и превосходные теплопередающие характеристики внешнего алюминиевого корпуса. Принцип распределения тепла у биметаллических радиаторов полностью идентичен алюминиевым аналогам.
Преимущество биметаллических радиаторов кроется в феноменальной прочности и уникальной химической стойкости. Благодаря стальному внутреннему каркасу, способному выдерживать колоссальное рабочее давление до сорока-пятидесяти атмосфер и мощнейшие гидроудары, эти приборы практически невозможно разорвать скачками давления в сети. Внутренние каналы из стали устойчивы к щелочной или кислой среде, а также к абразивному воздействию мелкого шлама и песка, что делает их самым надежным выбором для отечественных систем центрального отопления. При этом приборы сохраняют эстетичный современный внешний вид, не требуют сложного ухода и легко монтируются.
Основным недостатком биметаллических конструкций является их высокая стоимость, которая в среднем на 15-30 % процентов превышает цену обычных алюминиевых батарей из-за технологически сложного процесса производства. Из-за наличия стального сердечника эти радиаторы обладают чуть большей тепловой инерционностью, чем полностью алюминиевые модели, и вмещают немного меньше теплоносителя из-за более узкого сечения внутренних трубок.
Стальные панельные радиаторы представляют собой один из наиболее экономичных, сбалансированных и популярных видов отопительного оборудования. Конструктивно этот прибор представляет собой монолитную прямоугольную панель, сваренную из двух профилированных листов высококачественной низкоуглеродистой стали. На этих листах путем штамповки сформированы вертикальные и горизонтальные каналы, по которым циркулирует горячий теплоноситель. Для многократного увеличения теплоотдачи к тыльной стороне панелей точечной сваркой привариваются П-образные стальные гофрированные ребра, выполняющие роль теплообменников, а сверху и по бокам вся конструкция закрывается декоративными решетками и глухими кожухами.
Принцип распределения тепла у стальных панельных радиаторов заметно смещен в сторону конвективного обогрева, что сближает их с классическими конвекторами. Они отдают до 75 % своей энергии за счет создания мощной естественной тяги воздуха. Прохладные воздушные массы затягиваются снизу прибора, на высокой скорости проходят через лабиринт разогретых внутренних П-образных ребер и выходят через верхнюю воздуховыпускную решетку, стремительно прогревая весь объем помещения. Оставшиеся 25% процентов энергии излучаются в виде инфракрасного излучения плоской лицевой панелью радиатора, обеспечивая комфортный поверхностный прогрев предметов в комнате.
Ключевым преимуществом стальных панельных радиаторов является их великолепное соотношение доступной стоимости, высокой эффективности и точнейшей управляемости. Малая толщина стенок и небольшой внутренний объем воды делают эти приборы практически безынерционными, позволяя им мгновенно нагреваться и остывать по команде автоматики. В сочетании с современными термостатическими клапанами они обеспечивают идеальный климат-контроль и минимизируют расход теплоносителя в отопительной системе. Кроме того, стальные панели выпускаются в колоссальном разнообразии типоразмеров - их длина может достигать трех метров, а высота варьироваться от 30 сантиметров до почти 1 метра, что позволяет безупречно подобрать прибор под любое окно. Они поставляются в полностью готовом виде, не требуют сборки из секций и обладают лаконичным дизайном, который легко вписывается в любой интерьер.
Основным и самым критичным недостатком стальных панельных приборов является их высокая уязвимость перед коррозией и жесткими условиями эксплуатации. Сталь сильно реагирует на растворенный в воде кислород, поэтому если из системы отопления регулярно сливать теплоноситель, радиатор начинает стремительно ржаветь изнутри и может прохудиться всего за несколько сезонов. По этой причине их не рекомендуется использовать в открытых системах отопления с централизованным теплоснабжением, где качество воды не контролируется. Кроме того, из-за сварной плоской конструкции эти приборы обладают относительно невысоким рабочим давлением и могут деформироваться или лопнуть при мощном гидроударе или опрессовке теплосети. Их внутренняя гофрированная структура также склонна к постепенному накоплению пыли, которую довольно трудно удалить без специального узкого ершика.
Стальные трубчатые радиаторы представляют собой элегантные отопительные приборы, которые изготавливаются методом контактной сварки из вертикальных и горизонтальных стальных коллекторов и тонких трубок. Конструктивно такое изделие представляет собой неразборный монолитный блок, состоящий из нескольких рядов вертикальных колонн, соединенных в единую батарею с помощью высокоточной лазерной сварки, что полностью исключает риск протечек в местах стыков. Внутри труб циркулирует горячий теплоноситель, равномерно прогревая всю внешнюю поверхность прибора, которая за счет гладкой и округлой формы не имеет острых углов.
Принцип распределения тепла у стальных трубчатых радиаторов отличается идеальным балансом между лучистым излучением и конвекцией. Они отдают ровно половину своей тепловой энергии в виде инфракрасного излучения, которое исходит от прогретых вертикальных колонн и напрямую согревает находящиеся поблизости предметы и людей. Вторая половина тепла передается за счет естественной конвекции, создавая комфортный и равномерный микроклимат в помещении.
Главным преимуществом стальных трубчатых радиаторов является их безупречный внешний вид, долговечность и высочайший уровень гигиеничности. Благодаря полному отсутствию скрытых зазоров и труднодоступных внутренних полостей на таких батареях практически не задерживается пыль, а сами трубки легко очищаются обычной влажной салфеткой, что делает их лучшим выбором для детских комнат, спален и медицинских учреждений. Приборы обладают достаточной прочностью, выдерживают стандартное рабочее давление, устойчивы к деформации и выпускаются в богатейшем разнообразии дизайнерских исполнений, оттенков и размеров, позволяя гармонично интегрировать их в любой интерьер.
Основным недостатком стальных трубчатых приборов считается их высокая стоимость, которая заметно превосходит цену стандартных панельных или алюминиевых батарей из-за трудоемкости и точности производственного процесса. Как и любое другое оборудование из обычной стали, они чувствительны к качеству воды и наличию растворенного кислорода, поэтому их не следует использовать в системах с регулярным сливом теплоносителя во избежание внутренней коррозии. Кроме того, они обладают меньшим запасом прочности по максимальному давлению по сравнению с биметаллическими моделями, из-за чего перед установкой в многоэтажные дома с централизованной сетью необходимо тщательно проверять параметры гидравлического давления в здании.
Регистры - представляют из себя наиболее простые, надежные и утилитарные отопительные приборы, которые изготавливаются из гладкостенных стальных труб большого диаметра, соединенных между собой перемычками. В отличие от ранее рассмотренных отопительных приборов, регистры часто производятся непосредственно на месте монтажа или на заготовительных участках из стандартного металлопроката, а их торцы наглухо завариваются плоскими или эллиптическими стальными заглушками.
Принцип распределения тепла у отопительных регистров имеет выраженный лучистый характер Эти приборы отдают около 60% ввиде инфракрасного излучения, которое активно прогревает нижнюю рабочую зону помещения, стены и оборудование, находящиеся поблизости. Оставшиеся 40% энергии передаются за счет естественной конвекции, однако из-за полного отсутствия дополнительных пластин, ребер или жалюзи круговорот воздушных масс происходит медленно и плавно, без создания стремительных потоков воздуха.
Регистры отличаются колоссальной прочностью, долговечность и неприхотливость к условиям эксплуатации. Изготовленные из толстостенных стальных труб, они способны выдерживать гигантское рабочее давление и мощнейшие гидроудары, что делает их практически неуязвимыми в суровых промышленных сетях отопления. Огромный внутренний диаметр каналов исключает риск засорения прибора шламом, окалиной, песком или ржавчиной, позволяя использовать в качестве теплоносителя воду практически любого качества. Кроме того, гладкая наружная поверхность невероятно проста в уходе - на ней не скапливается скрытая пыль, прибор легко мыть, красить и очищать даже от специфических производственных загрязнений или масел.
Но за такое колоссальное преимущество приходится платить. Основными недостатками отопительных регистров считается их громоздкость, колоссальный вес и крайне низкая тепловая эффективность на единицу объема теплоносителя. Чтобы выдать такое же количество тепла, как компактный алюминиевый радиатор, регистру требуется в несколько раз больше горячей воды, что делает систему отопления очень инертной, тяжелой и дорогой в плане расхода теплоносителя. Огромный вес заполненного водой прибора требует возведения мощных опорных конструкций. И наконец, грубый сварной внешний вид делает регистры абсолютно неприемлемыми для жилых интерьеров, жестко ограничивая сферу их применения исключительно промышленными цехами, гаражами и складами.
И на этом я заканчиваю сегодняшний рассказ. Если честно, то я хотел также расписать про нюансы подбора отопительного оборудования, но текст и так вышел слишком длинным и вообще сомневаюсь, что хоть кто-то дочитает до конца. И поэтому лишь в следующей части моего повествования я Вам расскажу чем именно руководствуются при выборе того или иного отопительного прибора. Вас там ждут формулы, таблицы и ссылки на СП - в общем всё как Вы любите( наверное)) И пишите в комментариях про какие еще типы отопительных приборов я позабыл рассказать, а также про Ваш опыт их использования.
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться в телеграм-канале. Спасибо!
Здравствуйте читатели! Я инженер-проектировщик систем отопления, вентиляции и кондиционирования воздуха (ОВиК) с десятилетним стажем работы и в данной серии постов я хочу пройти вместе с Вами полный цикл проектирования рабочей и проектной документации по разделу ОВиК. Прошлый мой пост был посвящен расчёту теплопотерь ограждающих конструкции (в ТГ-канале я выкладывал его, если интересно, то можете с ним ознакомиться). В сегодняшнем посте я расскажу, что из себя все же представляет система отопления.
Что из себя представляет система отопления? Система отопления представляет из себя совокупность конструктивных элементов связанных между собой и предназначенных для переноса тепловой энергии к обслуживаемым помещениям для компенсации тепловых потерь от ограждающих конструкций. Системы отопления классифицируются по нескольким основным признакам: по радиусу действия, по виду теплоносителя, по способу циркуляции теплоносителя, по способу подключения к тепловой сети и по типу трубопроводной разводки. Давайте пройдемся по каждому признаку.

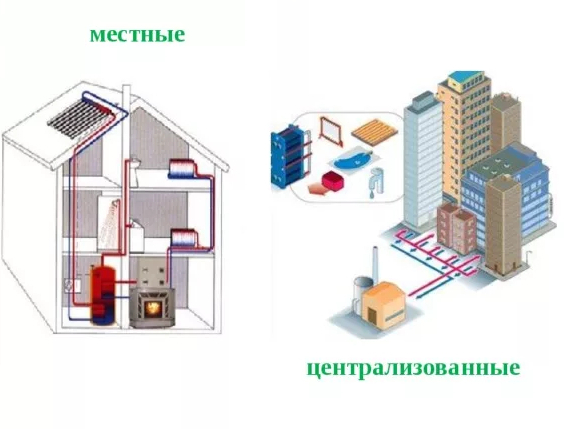

Радиус действия системы отопления определяет расстояние от источника тепла до отапливаемых помещений. По данному признаку систему отопления подразделяют на 2 типа: местные и централизованные. Радиус действия местных систем ограничен одним зданием и источник тепла (например, индивидуальный газовый, электрический или твердотопливный котел) находится непосредственно в самом отапливаемом здании. Преимущественно такие системы встречаются в частных домах. А центральные системы охватывают группу зданий, квартал или целый город. Тепло вырабатывается на удаленной котельной или ТЭЦ, а затем транспортируется к потребителям по разветвленной сети теплотрасс через тепловые пункты.
По данному признаку система отопления подразделяется на 3 основные группы: водяные, воздушные и паровые.

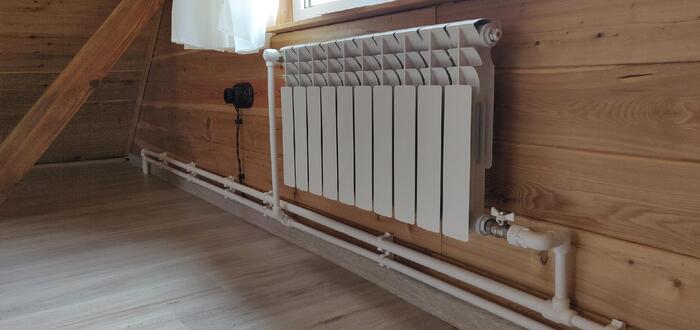

Самым распространённым типом является водяные системы отопления, где в качестве теплоносителя используется вода или специальная незамерзающая жидкость (антифриз на основе пропиленгликоля). В данном варианте нагретая вода циркулирует по трубопроводам системы отопления и отдает свое тепло отопительным приборам, про которые расскажу немного позднее.

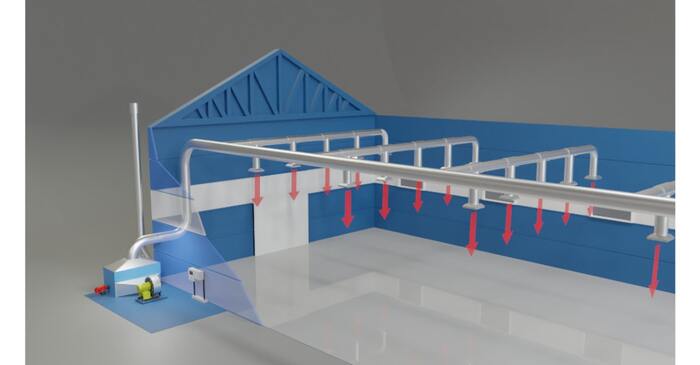

Вторым по распространённости типом являются воздушные системы отопления, где теплоносителям является воздух. Воздух, нагреваемый в приточных установках системы вентиляции, с помощью воздуховодов подается в обслуживаемые помещения - отапливая их. Преимущества данного типа системы отопления очевидны: мы убиваем двух зайцев, совмещая отопление и вентиляцию, исключая при этом водяную систему отопления, со всей трубопроводной арматурой и отопительными приборами. Но главным минусом является дороговизна таких систем, так как такие системы требуют подачи большого количества нагретого приточного воздуха, увеличивая нагрузку на систему вентиляции. Так же такие системы требуют резерва вентиляционных установок, что еще больше увеличивает стоимость. По своему опыту я Вам скажу - гораздо дешевле смонтировать водяную систему отопления на объекте, нежели использовать воздушное отопление. Но бывают ситуации, когда приточные установки и так требуют резерва ( когда для проектируемого здания предусмотрен круглосуточный режим работы) - в таком случае использовать воздушное отопление может быть целесообразно. Про данный тип вентиляции (отопления) я расскажу подробнее, когда начнем с Вами разбирать вентиляцию.

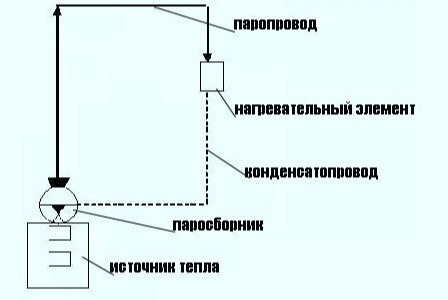

Паровое отопление встречается гораздо реже и я ,если честно, с ним встречался пару раз в жизни. Как Вы уже могли понять теплоносителем является перегретый пар, подаваемый под высоким давлением подающим трубопроводом к отопительным приборам. В отопительных приборах пар, отдает свое тепло помещению и остывает, переходя в жидкое состояние (конденсируется). При этом переходе из одного агрегатного состояние в другое выделяется большое количество энергии, что делает паровое отопление эффективнее водяного. Затем конденсат удаляется из системы обратными трубопроводами. Как я и сказал, данные системы эффективнее водяного отопления, но дьявол кроется в деталях. Во-первых такие системы гораздо дороже водяных из-за использование трубопроводов и радиаторов специального исполнения, выдерживающие высокое давление и температуры. Во-вторых, высокая температура пара ( до 130 °C), достаточно быстро изнашивает всю систему, что довольно часто приводит ко всевозможным авариям. Так что такие системы встречаются изредка лишь в производственных зданиях, по крайне мере я их нигде больше не видел.
Существуют 2 вида циркуляции теплоносителя: естественный и принудительный.

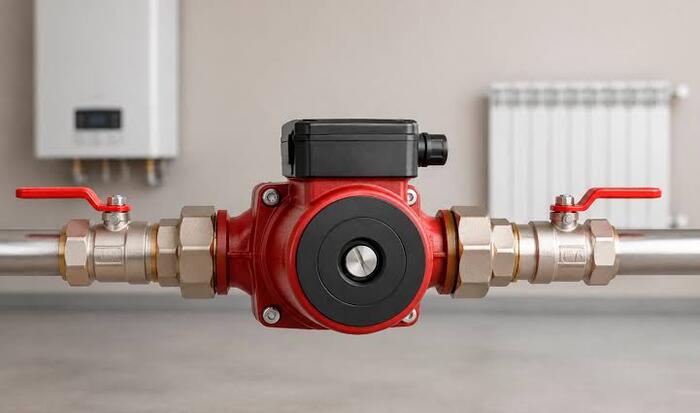

Принудительный тип циркуляции, получивший наибольшее распространение в наше время, обеспечивает подачу теплоносителя к отопительным прибором с помощью циркуляционных насосов. Циркуляционные насосы создают напор и проталкивают воду по контуру независимо от гравитационных сил. Скорость и расход можно регулировать, а трубы допустимо прокладывать с минимальным уклоном. Такие системы очень эффективны, но требуют тонкой балансировки всей системы отопления и для работы насосов требуют электричества.

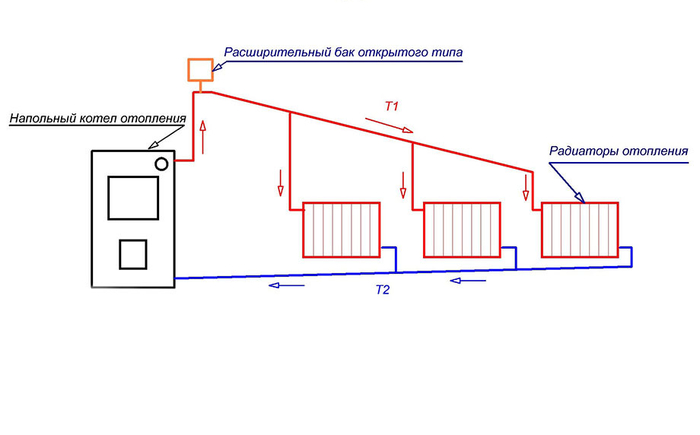

Второй вид циркуляции теплоносителя естественный, который встречается гораздо реже. Честно говоря лично сам с ними я не сталкивался, но немного рассказать про них я должен.
Принцип работы основан на разнице плотностей нагретого и остывшего теплоносителя, и на гравитационной составляющей: горячая вода легче и поднимается вверх, охлаждённая тяжелее и опускается вниз, создавая замкнутый контур без насоса. Чем больше высота от источника тепла до отопительных приборов - тем лучше, но данная высота должна быть не больше 10 метров. Чтобы система работала, нужны уклоны труб (обычно 3-5 мм на метр) и достаточно большой диаметр стояков и обратки, а верхней зоне ставится открытый расширительный бак для компенсации теплового расширения воды. Ключевое преимущество перед насосными системами - независимость от электричества. А ключевой недостаток - неэффективность системы в целом. Максимальная длина контура составляет не более 40 метров в таких системах, а низкая скорость теплоносителя ( не более 0,1 м/c) не позволяет быстро нагреть обслуживаемые помещения, температура теплоносителя из-за этого заметно падает к концу контура. Пишите в комментариях у кого в частных домах используются данные системы, интересно почитать ваши отзывы)
Систему отопления подключают к тепловой сети по зависимой и по независимой схеме.

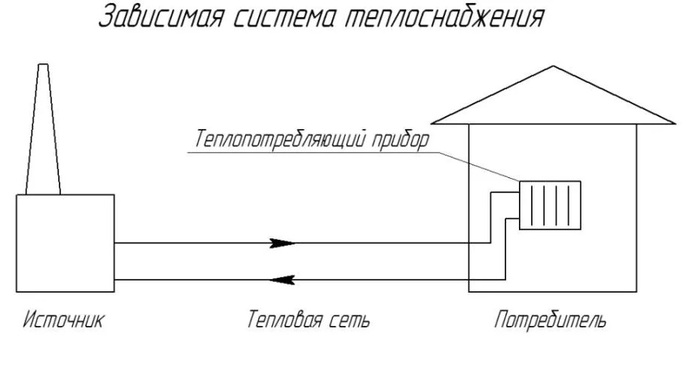

По зависимой схеме теплоноситель из тепловой сети поступает напрямую в систему отопления здания - без теплообменника. Между сетью и радиаторами нет гидравлической развязки, поэтому давление и качество воды тепловой сети воздействуют на всю систему отопления здания. Это означает, что мы не можем нужным образом контролировать характеристики теплоносителя, такие как давление в системе, качество воды и его температуру. Частично эту проблему решает использование элеваторного узла в тепловом пункте здания, который физически смешивает подающую и обратную воды в тепловой сети. Но для работы элеваторного узла располагаемый напор перед элеватором должен превышать гидравлическое сопротивление системы отопления здания в 5-10 раз, что не всегда возможно и требует точного гидравлического расчёта, про которой я обязательно расскажи в следующих выпусках. Такие системы в основном еще встречаются в жилых домах старого фонда и в некоторых производственных объектах с собственной котельной. Но чаще всего систему отопления подключают по независимой схеме.

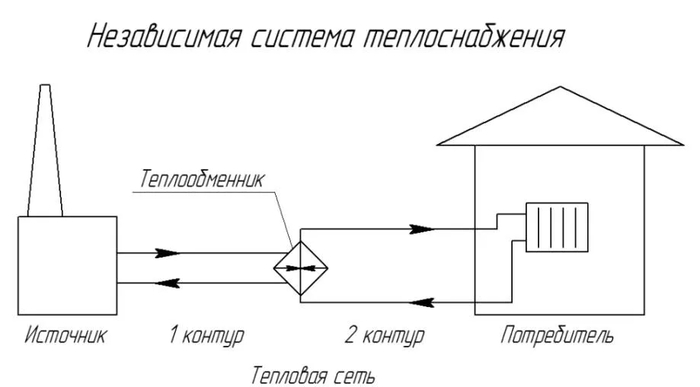

При независимой схеме подключение к тепловой сети осуществляется через связующее звено - теплообменник, который физически разделяет контур тепловой сети и систему отопления здания. Независимая схема решает большинство проблем, которые возникают при зависимой схеме подключения. При таком подключении мы можем полностью контролировать параметры теплоносителя (температуру, давление, качество воды). Циркуляция теплоносителя осуществляется насосными группами, а теплообменник обеспечивает его подачу с требуемой температурой. При независимой схеме возможна установка регулирующего клапана, которая позволяет точно регулировать температуру теплоносителя по наружной температуре воздуха, что дает значительную экономию тепловой энергии. Но за такую эффективность независимая схема платит удорожанием системы - она выходит гораздо дороже зависимой схемы из-за использования циркуляционных насосов, теплообменников и системы автоматики. Также насосы и автоматика зависят от электропитания - при отключении электричества циркуляция останавливается, что может привести к обмерзанию теплоносителя. К тому же оборудование при независимой схеме подключения требует регулярного обслуживания. Но на мой взгляд все эти минусы компенсируются эффективностью и универсальностью данной схемы, да и на практике я практически не встречал зависимую схему, а где встречал - всегда возникали проблемы с у вязкой проектируемой системы отопления и внешними сетями.
Разводку трубопроводов системы отопления можно разделить по нескольким признакам: по числу труб (однотрубные и двухтрубные), по расположению подающей магистрали (верхняя и нижняя разводка), по направлению движения теплоносителя (тупиковая и попутная). Сейчас мы каждый данный признак разберём.

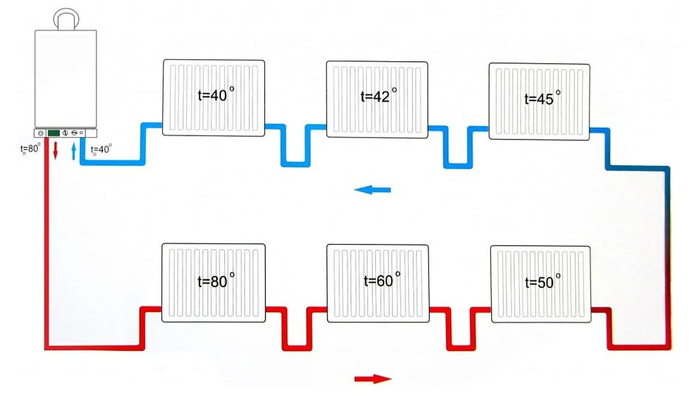

Однотрубная система - самая простая и распространённая в старом жилом фонде и небольших частных домах. Принцип предельно понятен: одна труба идёт от источника тепла, проходит последовательно через все радиаторы и возвращается обратно. К последнему радиатору в цепочке приходит самая холодная вода - это главный недостаток схемы. Чем больше приборов, тем сильнее падение температуры: каждый следующий радиатор получает меньше тепла, чем предыдущий. Из преимуществ однотрубной системы: минимальное количество трубопроводов, простота монтажа и низкая стоимость материалов. Из серьёзных недостатков помимо падения температуры - невозможность отключить один радиатор без остановки всей ветки, а также сложность балансировки системы. На практике однотрубную систему я встречал один раз в жизни и жутко чертыхался, когда поставили задачу отбалансировать данную систему.

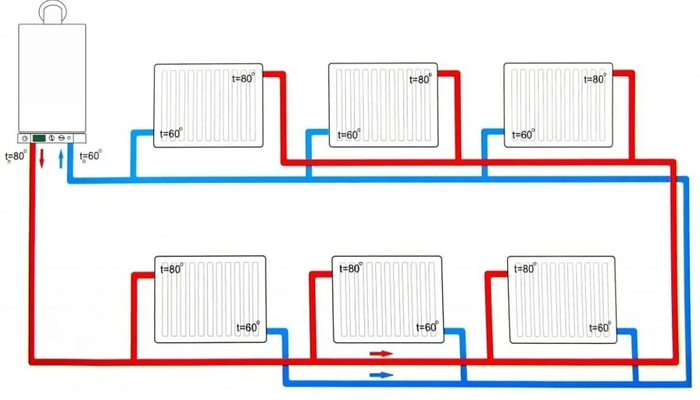

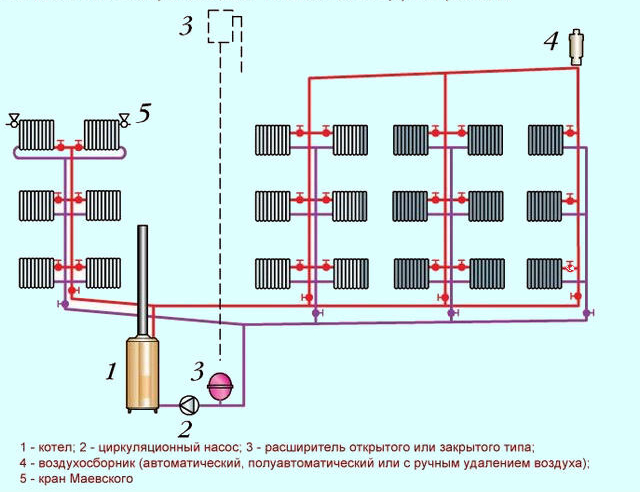

А вот двухтрубная система принципиально отличается тем, что каждый радиатор подключён параллельно: одна труба (подающая) несёт горячий теплоноситель, а вторая (обратная) собирает остывшую воду и возвращает её к источнику тепла. Главное преимущество двухтрубной системы: все радиаторы получают теплоноситель примерно одинаковой температуры, потому что нет последовательного остывания, как в однотрубной схеме. Это обеспечивает равномерный прогрев по всему зданию независимо от количества приборов. Двухтрубная система легко балансируется, на каждом радиаторе можно поставить регулировочный клапан и настроить расход индивидуально. Она также позволяет отключать любой радиатор без влияния на остальные. А из минусов: больше труб (две магистрали вместо одной), более сложный монтаж и более высокая стоимость материалов. Двухтрубная система встречается повсеместно: от производственных зданий до школ и больниц.
Двухтрубная система, в свою очередь, делится по способу прокладки подающей магистрали - на верхнюю и нижнюю разводку.

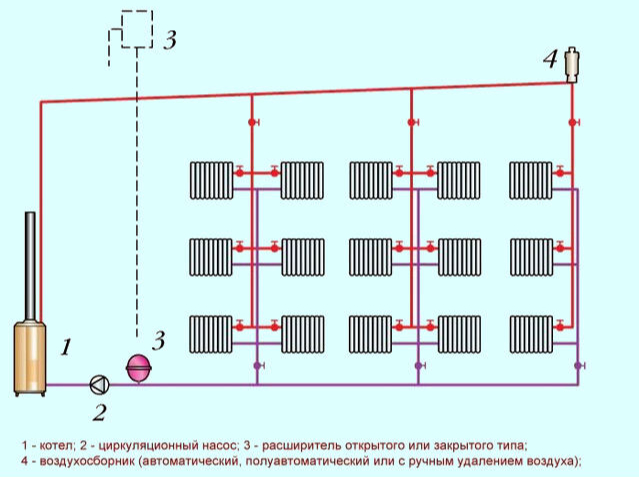

При верхней разводке подающая магистраль прокладывается по чердаку или под потолком верхнего этажа, а от неё стояки спускаются вниз к радиаторам. Обратная магистраль проходит внизу - по подвалу или полу первого этажа. Эта схема исторически применялась в многоквартирных домах и крупных зданиях, потому что расширительный бак удобно ставить в верхней точке, а воздух из системы легко удаляется через бак или воздухоотводчики на верхней магистрали. В гравитационных системах верхняя разводка была обязательна - она обеспечивает максимальный вертикальный перепад между котлом и радиаторами и, следовательно, максимальный гравитационный напор. Недостатки верхняя разводка имеет тоже заметные: трубы на чердаке нужно теплоизолировать, чтобы не было потерь и чтобы вода не замёрзла при отключении отопления; чердак должен быть отапливаемым или хорошо утеплённым; а сама прокладка по чердаку усложняет монтаж и обслуживание.
При нижней разводке подающая магистраль проходит внизу, в подвале или в стяжке пола, и от неё стояки поднимаются вверх к радиаторам. Обратка тоже проходит внизу, рядом с подачей. Эта схема компактнее и эстетичнее: все магистрали спрятаны в полу или подвале, не портят интерьер. Она удобна для домов без чердака и для квартир, где нет возможности проложить трубы наверху. Но при нижней разводке воздух из системы удалять сложнее - воздух скапливается в верхних точках стояков, и на каждом стояке нужен воздухоотводчик. В гравитационных системах нижняя разводка работает хуже, потому что перепад высот между котлом и радиаторами меньше, а воздух удалить труднее.

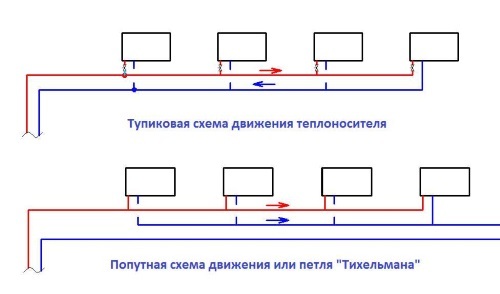

В двухтрубных системах есть ещё одно важное различие - по направлению движения теплоносителя в подающей и обратной магистралях. Обычно используется тупиковая схема движения теплоносителя, когда подающая и обратная магистрали идут в противоположных направлениях: горячая вода движется от источника тепла в одну сторону, а остывшая возвращается навстречу. Каждый радиатор получает теплоноситель с разным расходом -ближние к котлу получают больше, дальние меньше, потому что гидравлическое сопротивление до ближних радиаторов меньше. Это требует обязательной балансировки - установки регулирующих клапанов на радиаторах и на стояках. Тупиковая схема наиболее распространена ,проще в монтаже и требует меньше труб, но балансировка может быть сложной, особенно при большом количестве радиаторов.
Так же существует схема движения теплоносителя, которую правда я никогда ещё не закладывал, так называемая попутная схема или петля Тихельмана. При данной схеме подающая и обратная магистрали идут в одном направлении. Горячая вода движется по подаче слева направо, а остывшая по обратке - тоже слева направо, но возвращается к источнику тепла с другой стороны. Получается, что сумма длины пути до каждого радиатора и обратно одинакова для всех приборов: к первому радиатору короткая подача и длинная обратка, к последнему - длинная подача и короткая обратка. Это автоматически балансирует систему - все радиаторы получают примерно одинаковый расход без необходимости тонкой настройки. Попутная схема думаю идеальна для длинных домов с большим количеством радиаторов, но на практике я ее нигде не использовал, так как требует при этом больше труб.
И на этом я сегодня завершаю свой рассказ, в следующий раз хочу более подробно разобрать устройства, которые непосредственно компенсируют теплопотери от ограждающих конструкций здания, а именно отопительные приборы!
Спасибо за внимание и до новых встреч! Предлагайте в комментариях темы, на которые хотелось бы увидеть подробный разбор
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
Здравствуйте читатели! Приветствую Вас в рубрике занимательных флагов. В сегодняшней статье мы отправимся в увлекательное путешествие, в котором посетим древнейший город, расположенный на берегу Волги - Казань. Сегодня мы пронесемся через тысячелетнею историю города, чтобы проследить как со временем изменялась геральдика города и ответить на главный вопрос : «Так кто же такой мифический Зилант и почему он украшает собой герб Казани».
Географически Казань расположилась на левом берегу Волги, там, где в неё впадает река Казанка. От Москвы город удалён примерно на 820 километров. Такое положение на пересечении водных и сухопутных путей исторически сделало Казань важным торговым узлом, связывающим Восток и Запад. Вокруг города сформировалась компактная агломерация --по экспертным оценкам, в ней живёт около 1,76 миллиона человек.
В Казани царит умеренно-континентальный климат, это означает, что все четыре сезона выражены чётко, а перепады температур ощутимы. Самым тёплым месяцем является июль, со средней температурой +20 °C, хотя в жаркие дни столбик термометра может подниматься и выше. Самым холодным месяцев в году считается январь, со средней температурой −12 °C, но бывают и более суровые морозы. За год в городе выпадает около 560 миллиметров осадков. На погоду сильно влияет циркуляция воздушных масс: с запада приходят атлантические потоки (они смягчают климат), а из Арктики или Сибири периодически вторгаются холодные массы. Из-за этого погода может меняться довольно быстро.
Население Казани многонационально. Здесь живут представители более 115 национальностей. Крупнейшими группами являются татары (около 49%) и русские (около 47%). Также в городе проживают чуваши, узбеки, таджики, азербайджанцы и другие народы. Исторически национальный состав менялся: например, после взятия Казани в 1552 году город пережил период депопуляции, и со временем в нём стало преобладать русское население. В последние десятилетия наблюдается тенденция: доля татарского населения растёт, а русского - немного сокращается.

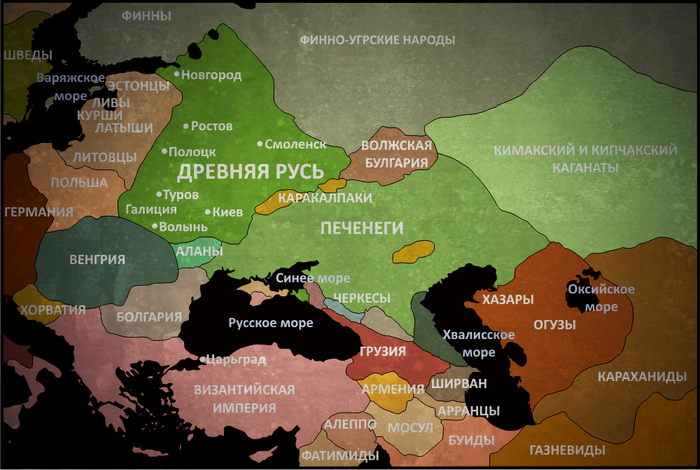

Казань - один из старейших городов России, и история её уходит корнями в эпоху, когда на берегах Волги существовало государство волжских булгар. Археологические раскопки на территории Казанского кремля показали, что поселение на этом месте существовало уже на рубеже X-XI веков. Ключевая находка - чешская монета, отчеканенная предположительно в 929-930 годах при правлении князя Вацлава, которая позволила учёным утверждать, что городу не менее тысячи лет.
Официально принятой датой основания Казани считается 1005 год, когда на береге Волги была основана крепость, которая являлась северным пограничным форпостом государства Волжской Булгарии, защищавший торговые пути от набегов кочевников. Удачное расположение на пересечении водных и сухопутных маршрутов, из Киевской Руси, Византии и Ближнего Востока, позволило поселению быстро расти и богатеть.
Происхождение названия «Казань» до сих пор остаётся предметом дискуссий, и за полтора века исследований выдвинуто около тридцати гипотез. Самая известная и популярная - легенда о закипевшем котле. Согласно преданию, булгарский колдун посоветовал построить город там, где без всякого огня закипит вода в котле, врытом в землю. Такое место нашлось на берегу озера Кабан, и город получил имя от татарского слова «казан» - «котёл».
В XIII веке Волжская Булгария была завоёвана монголами и вошла в состав Золотой Орды. Роль Казани как приграничной крепости исчезла, но население города выросло за счёт притока беженцев из разорённых земель. В XIII–XIV веках Казань превратилась в важный торговый и политический центр Золотой Орды. Первое письменное упоминание Казани в русских источниках относится к 1391 году: Рогожский летописец сообщает о походе ушкуйников, новгородских речных разбойников, которые разграбили Джукетау и Казань. К тому времени Казань уже была центром одного из султанатов наряду с Болгаром и Джукетау.
Переломный момент наступил в 1438 году, когда свергнутый золотоордынский хан Улу-Мухаммад захватил казанскую крепость и перенёс её на современное место. Город стал столицей нового государства - Казанского ханства. Ханство быстро превратилось в крупную политическую силу, наладив торговые связи с Москвой, Крымом, Турцией и странами Востока.
Именно в этот период и начинается геральдическая история города, так как у Казанского ханства появляется собственный флаг, на котором был изображен черный дракон на желтом фоне. Но почему выбор пал именно на дракона?
Во-первых, дракон - древний тенгрианский символ. В тюркской мифологии доисламского периода небо (Тенгри) почиталось как высшее божество, а дракон был существом, соединяющим земной и небесный миры: змеиное тело связывало его с землёй и подземным миром, крылья - с небом и потусторонним миром. Дракон соединял в себе черты пресмыкающегося и птицы, он был посредником между мирами, хранителем и защитником.
Во-вторых, данный символ хорошо ложился на местную топографическую легенду. Холм за рекой Казанкой назывался Джилан-тау - Змеиная гора, от татарских слов «җилан» (змея) и «тау» (гора). Местная легенда повествует о том, что место, где была заложена Казань, издавна было змеиным гнездом. Змеи источали яд и непрестанно свистели, так что люди не могли выносить даже звука и обходили это место за версту. Предводительствовал над всем этим змеиным царством огромный двуглавый змей - одна голова у него была змеиная, другая бычья. Змеиной головой он пожирал людей, скот и зверей, а бычьей - щипал траву.
Именно так дракон и появился на флаге, а желтый фон флага, согласно тюрской традиции, означал богатство и достаток нового государства.
Но вскоре у Казанского Ханства резко осложнились отношения с Москвой. Между Русским государством и Казанским ханством шла почти непрерывная череда войн: только с 1467 по 1530 год историки насчитывают шесть крупных конфликтов. Казанские ханы совершали набеги на русские земли, угоняя население в рабство, а Москва в ответ предпринимала военные походы. Временами Казань признавала московского князя своим сюзереном, но при первой возможности выходила из-под контроля. В 1445 году войска Улу-Мухаммада нанесли поражение великому князю Василию II и взяли его в плен - одно из самых унизительных поражений Русского государства в XV веке.
К середине XVI века борьба достигла кульминации. Молодой царь Иван IV, получивший позднее прозвище Грозный, предпринял пять походов на Казань. Последний, начавшийся 24 марта 1552 года, завершился 2 октября, после семинедельной осады, взятием города. Казань была почти полностью разрушена, большая часть населения погибла, оставшиеся в живых татары были переселены за протоку Булак, на болотистые берега озера Кабан. Татарам было запрещено селиться ближе тридцати вёрст от города, а на их место переселили семь тысяч русских, целыми слободами из разных городов. В 1555 году была учреждена Казанская епархия, и город стал опорным пунктом распространения православия на восток. В 1556 году псковский зодчий Постник Яковлев, строитель собора Василия Блаженного, начал возводить белокаменный Кремль на месте прежней ханской крепости. Город из мусульманской столицы превращался в русский военный, административный и религиозный центр.


И вновь геральдическая история города получила своё развитие. В 1577 году появилась Большая печать Ивана Грозного, которая являлась графическим воплощением царского титула Ивана Грозного. В центре печати находится двуглавый орел с коронами на обеих головах и всадником (позднее ставшим Георгием Победоносцем) на груди. По кругу размещены печати-эмблемы подвластных земель и царств, в том числе и нового Казанского царства. На данной эмблеме символ был изображен змееподобный дракон с птичьей головой, раскрытым клювом, приподнятыми птичьими крыльями, выраженным хвостом и тонкими лапами. Но почему же у Казанского дракона появились птичье черты? Ответ достаточно простой - создатели Большой печати Ивана Грозного ориентировались на западные традиции, где драконов часто наделяли птичьими чертами, превращая их в новых мифических тварей - в Василисков. Вот именно так у гордого ханского дракона появились петушиные черты, так как Василиски, согласно европейским мифам, появляется из яиц, снесенных петухами.
Следующая трансформация символа Казани произошла при царе Алексее Михайловиче. Царь приказал живописцу Станиславу Лопуцкому написать на государственным гербовом знамени четырнадцать печатей разных царств в гербовых щитах. Казанская эмблема описана в указе так: «Печать Казанская, на ней в каруне Василиск, крылье золото, конец хвоста золот». Именно здесь впервые в официальном документе появляется слово «василиск» - до этого существо называлось просто «драконом» или «змием».
Позднее, в 1672 году, по приказу Алексея Михайловича была создана «Большая государственная книга», известная как «Титулярник» - первый русский гербовник, рукописная книга с портретами правителей и гербами царств и земель. В «Титулярнике» казанская эмблема получила наконец относительно стабильную иконографию: французский геральдический щит, на котором изображён стоящий чёрный коронованный золотой Казанской шапкой Василиск в белом поле на зелёной земле. Это важный момент - впервые казанская эмблема помещена именно на геральдический щит и снабжена всеми атрибутами полноценного герба: фиксированными цветами, короной определённого типа (Казанская шапка) и землёй под ногами. «Титулярник» существовал всего в трёх рукописных экземплярах, но стал основой для всех последующих официальных воспроизведений казанского герба.
Следующее преображение казанского символа произошло при Петре I в 1724 году, когда в Россию был приглашён итальянский геральдист Франческо Санти, которому поручили привести русскую геральдику в соответствие с европейскими правилами. Санти дал первое профессиональное геральдическое описание казанского герба: «Поле серебряное с драконом или змием чёрным, у которого крылья красные, а коронован златой или жёлтой короною; тот же дракон сидит на зелёном дёрне». Описание Санти важно в двух отношениях: во-первых, он зафиксировал серебряный (белый) цвет щита и чёрный цвет дракона с красными крыльями - цветовую гамму, которая сохранится до наших дней; во-вторых, он вернул дракону зелёную землю под ногами, деталь, которая присутствовала в «Титулярнике», но потом исчезнет.
В 1730 году Высочайшим указом Анны Иоанновны были утверждены изображения городских гербов для использования на печатях и полковых знамёнах. Казанский герб описан так: «змей чёрный, под короною золотою казанскою, крылья красные, поле белое» - фактически подтверждение того, что существовало уже более полутора столетий.
18 октября 1781 года Екатерина II утвердила гербы городов Казанского наместничества. Герб Казани получил наконец формальный муниципальный статус: «Змий чёрный, под короною золотою, Казанскою, крылья красные, поле белое». В указе было прямо отмечено, что герб «старый», то есть не был придуман заново, а опирался на существовавшую традицию. С этого момента казанский дракон перестаёт быть исключительно имперской эмблемой покорённого царства и становится городским гербом.
Впервые имя Зилант появилось в опере «Грозный, или Покорение Казани», написанной в 1814 году русским поэтом и государственным деятелем - Гавриилом Романовичем Державиным. Согласно Державину, змей обитает в пещере под Зилантовым холмом, которому и дал своё имя (поэт отмечает, что в честь холма был назван Зилантов Успенский монастырь). Смерть Зиланта в опере символически предрешает падение Казанского ханства. Державин - первый известный автор, который прямо называет казанского змея Зилантом в художественном произведении.
Затем в 1836 году Александра Андреевна Фукс (поэтесса, жена профессора Казанского университета Карла Фукса) издала поэму «Основание города Казани: повесть в стихах, из татарских преданий». Зилант - одно из главных действующих лиц повести. Именно Фукс, опираясь на записи мужа, собиравшего татарский фольклор, ввела имя «Зилант» в широкий литературный оборот. По её версии, змей «был умерщвлён посредством заклинаний волшебника Хакима, и хан избрал его в государственный герб для воспоминания об этом происшествии».
К 1830-1850-м годам имя «Зилант» прочно закрепилось в казанской краеведческой и литературной традиции благодаря трудам Платона Заринского, Карла Фукса и других казанских авторов. В народных текстах того времени фигурирует «Зилант Змеуланович, Тугаринов брат» - здесь имя уже явно производное от русского фольклорного «Змиулана», но с татарским «елан» в корне.
Этимология самого слова «Зилант» остаётся предметом споров. Основная версия гласит, что слово образовано от татарского «жилан» (змея) + русское окончание «-т», приклеившееся от слова «тау» (гора): «жилан тау» - «зилан(т)» - «Зилант». Альтернативную версию предложил литературовед П. Н. Берков: имя могло произойти от «Змиулан» - персонажа русского фольклорного театра и книжных повестей, образованного от слияния русского «змей» и тюркского «илан» (тоже «змея»). Змиулан в русском фольклоре XVII–XIX веков был отрицательным персонажем, «восточным» змеем, родственным Тугарину Змеевичу.
К середине XIX века в России назрела масштабная геральдическая реформа. В 1855-1857 годах по велению Александра II в Департаменте герольдии Сената было создано Гербовое отделение, которое возглавил барон Бернгард Кёне - немецкий геральдист, приглашённый для приведения русских гербов в соответствие с европейскими правилами. И уже в 1856 году был утвержден новый герб Казанской губернии.
В 1856 году был утверждён новый герб Казанской губернии. Описание стало заметно детальнее: «В серебряном щите чёрный коронованный дракон; крылья и хвост червлёные, клюв и когти золотые, язык червлёный. Щит увенчан Императорскою короною и окружён золотыми дубовыми листьями, соединёнными Андревскою лентою». Андреевская лента и дубовые листья подчёркивали губернский статус.
В 1859 году Кёне перерисовал казанский герб в соответствии с новыми правилами. Императорская корона была заменена на «шапку Казанскую» - особую корону, отсылавшую к Казанскому царству в титуле монарха и к реальному венцу казанских ханов, хранившемуся в Оружейной палате Кремля. Дубовые листья с Андреевской лентой были заменены на колосья пшеницы, соединённые Александровской лентой. Описание проекта Кёне звучало так: «В серебряном щите чёрный коронованный дракон, крылья и хвост червлёные, клюв и когти золотые, язык червлёный. Щит увенчан Казанскою короною и окружён двумя золотыми колосьями, соединёнными Александровскою лентою согласно Высочайше утверждённым правилам». В таком виде - серебряный щит, чёрный коронованный дракон, Казанская шапка наверху, колосья по бокам - казанский герб просуществовал до революции 1917 года. Это была последняя имперская версия герба.
После 1917 года имперская геральдика была упразднена. В советское время исторический герб Казани с драконом не использовался официально. Ему на смену пришёл индустриальный герб - эмблема, изображавшая нефтяную вышки с опорой линии электропередач, производственные здания, плотину, самолёт, вертолёт и чайку над волнами, обрамлённую геральдическим щитом. Эта эмблема отражала превращение Казани в крупный промышленный центр - с нефтепереработкой, авиастроением, химической промышленностью. Однако Зилант не исчез совсем в советский период: на сувенирах, значках, в оформлении города он продолжал появляться - иногда в прежнем виде, иногда с пятиконечной звездой вместо короны на голове или вовсе без короны.
Возрождение исторической геральдики началось в конце 1990-х - начале 2000-х годов. В декабре 2003 года Казанский Совет народных депутатов поставил вопрос о разработке официального герба и флага. Союз геральдистов России представил несколько вариантов, отличавшихся цветом деталей дракона, наличием или отсутствием корон и украшений вокруг щита. Проекты прошли геральдическую экспертизу в Геральдическом совете при Президенте Республики Татарстан и в Государственном геральдическом совете при Президенте Российской Федерации. 24 декабря 2004 года решением № 37-21 Казанский Совет народных депутатов утвердил действующий герб и флаг города.
Геральдическое описание современного герба звучит так: «В серебряном поле на зелёной земле чёрный дракон с червлёными крыльями и языком, с золотыми лапами, когтями и глазами, увенчанный золотой короной. Щит увенчан Казанской шапкой». Дизайнеры вернули зелёную землю под ногами дракона - деталь, присутствовавшую ещё в описании Санти 1724 года и в «Титулярнике» 1672 года, но убранную Кёне в 1859 году. Казанская шапка над щитом вернулась из проекта Кёне. Появились золотые глаза - деталь, которой не было ни в одной из прежних версий. Сам Зилант из описания является силой созидательной и благоприятствующей человеку, обладает космической сверхъестественной силой, символизирует мощь, величие, жизнь, свет, мудрость, непобедимость, символ бессмертия и вечного возрождения. Язык в форме стрелы означает импульс, быстроту и целенаправленность. Земля - хранительница жизни и богатств, символ жизни. Корона - символ достижения высокой ступени развития.
Каждый цвет в гербе получил символическое толкование: зелёный - весна, возрождение; золото - богатство, великодушие; серебро - благородство, чистота; красный - мужество, энергия; чёрный - мудрость, вечность.
И на этом я завершаю сегодняшний рассказ. Надеюсь хоть кто-то дочитал до конца) Предлагайте свои идею по флагам и гербам, которые Вы бы хотели увидеть в данной рубрике! Спасибо за внимание и ...помните! Вексиллология - это весело!
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
Здравствуйте читатели! Я инженер-проектировщик систем отопления, вентиляции и кондиционирования воздуха (ОВиК) с десятилетним стажем работы и в данной серии постов я хочу пройти вместе с Вами полный цикл проектирования рабочей и проектной документации по разделу ОВиК. Прошлый мой пост был посвящен расчёту теплопотерь ограждающих конструкции и у читателей возник закономерный вопрос: «А почему я не учитываю потери тепла на инфильтрацию воздуха?». Ответу на этот вопрос посвящён мой сегодняшний пост.
Инфильтрацией в тепловых потерях называют неорганизованное поступление наружного воздуха через неплотности ограждающих конструкции, в основном через щели в окнах. Данное движение воздуха вызвано работой вытяжной вентиляции и если в здании нет механической приточной вентиляции, то забор воздуха как раз осуществляется через эти самые неплотности. В предыдущим посте я разбирал здание, в котором эта механическая приточная вентиляция присутствуют и поэтому ( не только поэтому) тепловые потери на инфильтрацию воздуха я не учитывал.

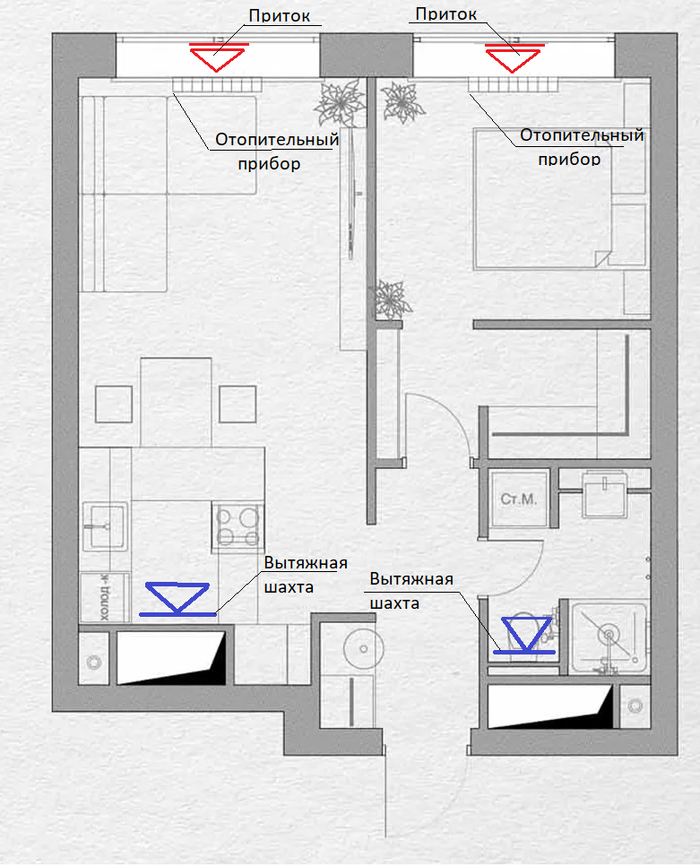

А теперь давайте разберем пример, который большинству читателей гораздо ближе, а именно как будут учитываться инфильтрация воздуха в тепловых потерях однокомнатной квартиры типичного многоэтажного жилого дома.
Как мы видим в данном примере под окнами установлены отопительные приборы, которые и компенсируют все тепловые потери в данной квартире, в том числе и потери на инфильтрацию воздуха, то бишь тепловые потери на нагрев наружного приточного воздуха.

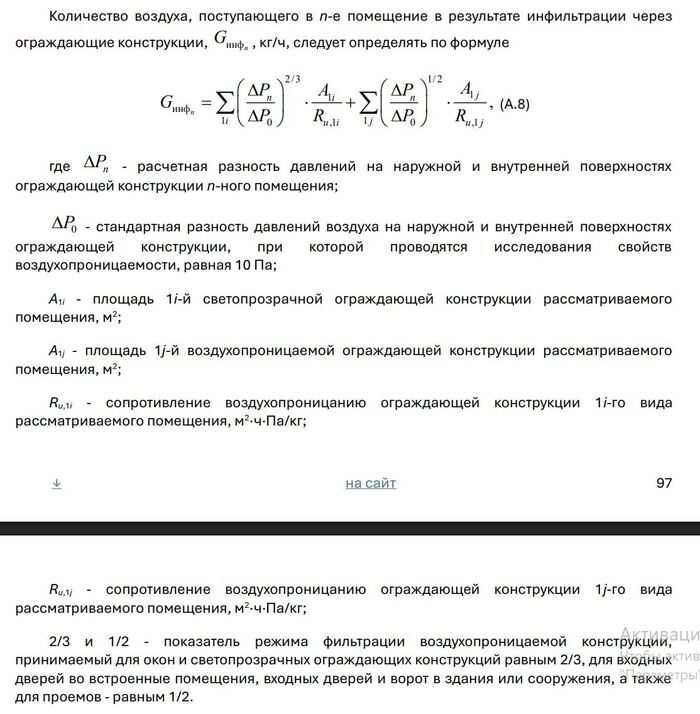

Расчет на инфильтрацию воздуха представлен в основном своде правил (СП) для раздела ОВиК - в СП 60.13330. 2020 «Отопление, вентиляция и кондиционирование воздуха».
Честно говоря, хотел немного задушнить и выложить прямо здесь полный расчёт на инфильтрацию ,но....Давайте поступим так, если среди вас найдутся такие же душнилы вроде меня, то в телеграмм-канале я выложу данный расчёт для ознакомления. А для более адекватных читателей скажу следующее - просто забейте на этот расчёт). Суть в том, что практически везде сейчас стоят пластиковые окна, которые не допускают неорганизованной инфильтрации воздуха в помещение из-за их герметичности. Но тем не менее приточный воздух в квартире нужен для работы вытяжной вентиляции, который в дальнейшем учитывается в тепловой нагрузке системы отопления. Соответственно для нахождения количества приточного воздуха мы должны определить расход вытяжной вентиляции:
Жилые комнаты: 30 м³/ч на человека;
Кухня с электроплитой: не менее 60 м³/ч;
Кухня с газовой плитой: не менее 90 м³/ч;
Ванная комната / туалет: не менее 25 м³/ч каждое;
Совмещенный санузел: не менее 50 м³/ч
Соответственно в нашем случае количество удаляемого воздуха будет составлять: 140 м3/ч. И для работы вытяжки нужен соответствующий приток, теплопотери на нагрев которого как раз и будут учитываться в нашей системе отопления. Но у нас пластиковые герметичные окна, так откуда тогда взять приточный воздух в требуемом количестве? Есть несколько способов:
1) Самый базовый и простой способ - просто открыть окно. Но данный способ, в холодное время года, приведет к нежелательному падению температуры в помещении, что негативно повлияет на микроклимат в квартире.

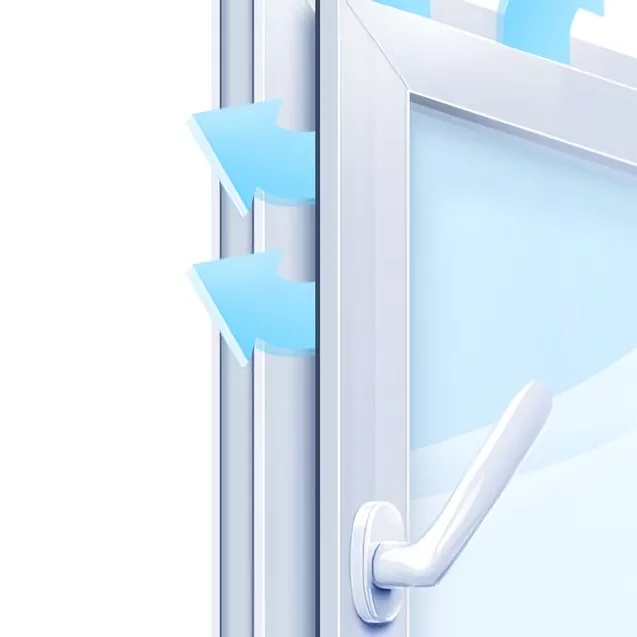

2) Функция «микропроветривания»
У некоторых пластиковых есть такая функция, которая позволяет слегка приоткрыть окно. Ширина образующейся щели обычно составляет 3-5 миллиметров, а расход поступающего воздуха составляет ориентировочно 15 м3/ч. Для нашего случая опять же слишком мало.

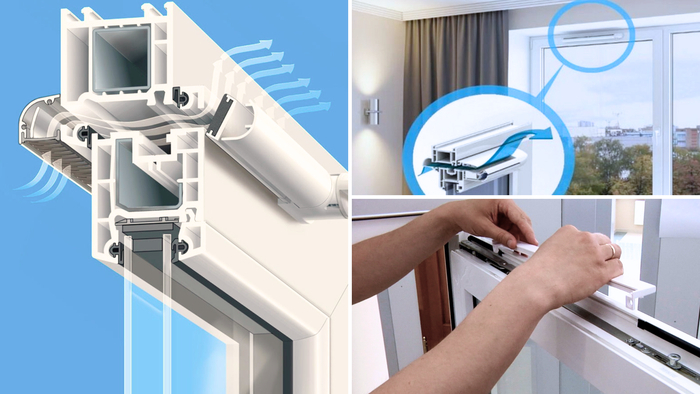

3)Установка приточного клапана на пластиковые окна.
Этот вариант уже лучше - данные клапаны обеспечивает подачу приточного в количестве 20-40 м3/ч. На каждую створку можно установить по одному такому клапану. В нашем случае если мы установим подобные клапаны на каждую створку наших окон, то выйдем на требуемый расход приточного воздуха, так что такой вариант приемлемый.

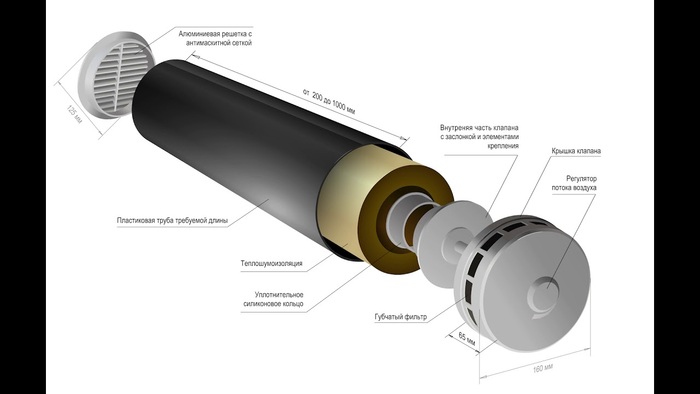

4) Установка стенового клапана Кив-125
Стеновой клапан, как вы можете догадаться, монтируют в стене. Для этого в стене проделывают сквозное отверстие диаметром около 130-135 мм с небольшим уклоном на улицу (чтобы не затекала вода). В отверстие вставляют пластиковую трубку, обернутую утеплителем. Щели запенивают монтажной пеной. Снаружи устанавливают защитную решетку с сеткой, а изнутри крепят оголовок с фильтром и регулируемой ручкой. Пропускная способность такого клапана составляет около 40-60 м3/ч., что уже достаточно хорошо. В нашем случае можно по одному такому установить в комнате и в кухне, что в сумме даёт уже 120 м3/ч. Далее можно использовать его совместно с функцией «микропроветривания», что позволит нам выйти на расчётный расход или установить еще один подобный клапан.

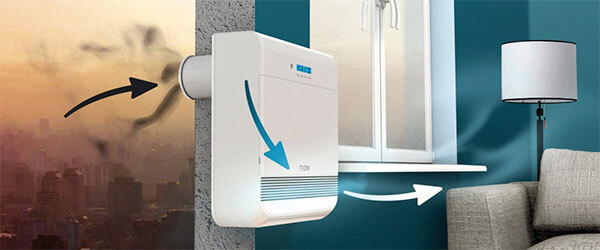

5) Установка бризера
Ну и последний вариант, который в квартирах встречается все же достаточно редко - установка бризера. Бризер представляет из себя миниатюрную приточную установку, с вентилятором, фильтром и нагревателем воздуха. Расход приточного воздуха лежит в диапазоне от 100 до 300 м3/ч, в зависимости от выбранной модели. Для его монтажа так же необходимо проделывать отверстие в наружной стене, как и в случае с клапаном Кив, но в отличии от него, данная установка имеет механическое побуждение. Для работы установки необходимо её подключить к электросети. Плюсом данной системы несомненно является большая производительность по сравнению с другими вариантами, а также очистка воздуха (в некоторых моделях предусмотрена даже HEPA-фильтры, обладающие превосходными фильтрующими характеристиками). Также данные системы не оказывают нагрузку на существующею систему отопления, так как в бризерах установлены электрические нагреватели воздуха. При всех плюсах конечно же есть и минусы - это дороговизна установок, а также существенные энергозатраты.
Так, мы сейчас уже с вами успешно разобрались как можно обеспечить в квартиру подачу приточного воздуха, а теперь давайте разберем как приточный воздух повлияет на теплопотери в квартире.

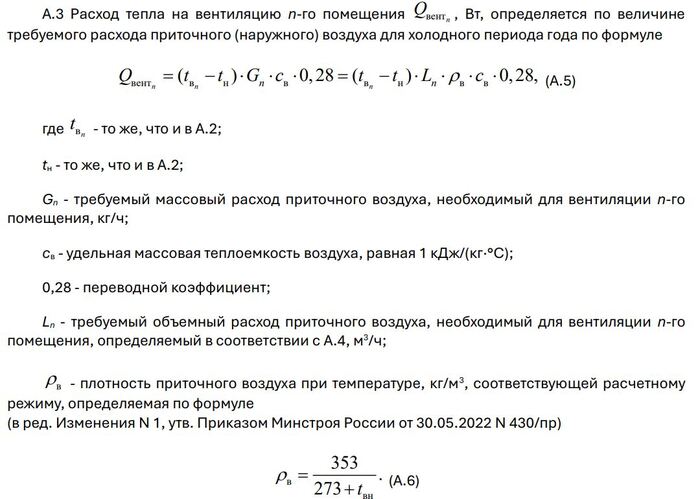

И опять мы с Вами должны вернуться к СП 60.13330.2020, в котором представлена формула:
Соотвественно подставляем наши параметры в формулу и определяем теплопотери на нагрев приточного воздуха :
Qвент=(20+25)*140*1,2*1*0,28 = 2 117 Вт, где
tвн=+20°C - расчётная температура в помещении, а tн= -25°C - расчётная температура наружного воздуха, которую мы уже определяли в предыдущей статье по усредненной температуре наиболее холодной пятидневке по СП 131.13330.2025.
Вот собственно и все - данные теплопотери нужно будет учитывать при проектировании вашей системы отопления, а в ином случае, в наиболее холодные дни, система отопления не будет выходить на требуемые показатели.
В телеграмм-канале выложу расчёт на инфильтрацию воздуха , а так же актуальный СП 60.13330.2020, если будет интересно, то сможете ознакомиться. Также предлагайте темы, которые бы хотели разобрать в данной рубрике!
Спасибо за внимание!
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
Шуховская башня на Шаболовке является не просто инженерным сооружением - она является одним из главных символов Москвы и мировым памятником архитектуры. Её история началась в тяжелейшие годы Гражданской войны, когда молодому советскому государству жизненно необходима была мощная и дальняя радиосвязь. Возведённая в 1914 году Ходынская радиостанция уже не справлялась с растущим объёмом радиограмм, и 30 июля 1919 года Владимир Ленин подписал постановление с требованием «в чрезвычайно срочном порядке» установить в Москве радиостанцию с наиболее совершенным и мощным оборудованием. Так родилась задача, для решения которой был приглашён выдающийся инженер Владимир Григорьевич Шухов.
Владимир Григорьевич Шухов родился 16 (28) августа 1853 года в уездном городке Грайворон Курской губернии, в небогатой дворянской семье. Его отец, Григорий Петрович, служил чиновником, а мать, Вера Капитоновна, происходила из старинного дворянского рода. Семья жила на жалованье отца и часто переезжала по долгу его службы, пока в 1863 году окончательно не обосновалась в Санкт-Петербурге. Там Владимир поступил в Пятую гимназию, которую в 1871 году с отличием закончил.
Затем Владимир поступил на казённый счёт в Императорское Московское техническое училище - нынешний МГТУ имени Баумана. Уже в студенческие годы он разработал парораспыливающую форсунку, которая позже стала основой для промышленного факельного сжигания мазута. Преподававший в училище теоретическую механику Николай Егорович Жуковский, отметил блестящее дарование студента Шухова и его успехи в математике и технике. В 1876 году Шухов окончил училище с золотой медалью и в качестве одного из лучших выпускников был командирован вместе с группой профессоров на Всемирную выставку в Филадельфию, где провёл больше года, изучая американскую промышленность в главных центрах страны. Именно там он познакомился с предпринимателем Александром Вениаминовичем Бари, с которым впоследствии проработал несколько десятилетий.
После возвращения в Россию Шухову предлагали продолжить академическую карьеру, и сам Жуковский, а затем и знаменитый математик Пафнутий Чебышёв уговаривали его остаться в науке, но он выбрал практическую инженерию. Некоторое время он работал начальником чертёжного бюро Варшавско-Венской железной дороги в Петербурге, а в 1878 году перешёл в техническую контору Бари и отправился в Баку, где стремительно развивалась нефтяная промышленность. Одной из первых его задач стала транспортировка нефти. Тогда её перевозили в бурдюках и бочках, что было крайне неэффективно. Шухов спроектировал и построил первые в России магистральные нефтепроводы, а затем и первые нефтепроводы с подогревом нефти, что позволило перекачивать тяжёлые парафинистые сорта. Он же обосновал расчёты оптимальных размеров цилиндрических резервуаров для нефти, создал методику расчёта прямодействующих насосов и разработал установку для термического крекинга нефти - процесса, позволявшего получать больше бензина из тяжёлых фракций. В 1891 году он запатентовал промышленную установку для перегонки нефти, а в 1931 году под его руководством был построен первый в России нефтеперерабатывающий завод с отечественными установками крекинга.
Однако подлинную всемирную славу Шухову принесла не нефть, а строительная механика. В 1896 году на Всероссийской промышленной выставке в Нижнем Новгороде он представил первую в мире гиперболоидную башню высотой 25,6 метра, конструкция которой была собрана из прямых стальных стержней, образующих ажурную сетку. За этой башней последовали более двухсот гиперболоидных сооружений: водонапорные башни для Самары, Иваново-Вознесенска, Евпатории и Грозного, маяки, мачты для кораблей, опоры линий электропередачи. Но самым известным его творением стала Шаболовская радиобашня в Москве.
Первоначальный проект башни, разработанный Шуховым, был по-настоящему амбициозным: предполагалось возвести конструкцию высотой 350 метров, которая была бы выше Эйфелевой башни, но при этом в три с лишним раза легче её, веся всего около 2200 тонн, при том, что Эйфелева башня при высоте 324 метра весила около 7300 тонн. Башня должна была состоять из девяти гиперболических секций. Однако планам помешал хаос Гражданской войны. В стране катастрофически не хватало металла, и правительство смогло выделить лишь 240 тонн высокопрочной стали из запасов военного ведомства. Шухов был вынужден радикально пересмотреть проект: число секций сократилось до шести, а высота - до 148,5 метра. Даже этот усечённый вариант требовал колоссального напряжения сил. Ленин лично распорядился выделить для строительства конструкции заводов и мостов, а также высокопрочную сталь с военного склада в Смоленске.
Главной технической инновацией в строительстве стал телескопический метод монтажа, разработанный Шуховым. Его суть заключалась в следующем: каждая секция собиралась на земле, внутри уже возведённой нижней части башни, а затем с помощью системы тросов, блоков и лебёдок поднималась вверх и закреплялась на верхнем кольце предыдущего яруса. Этот метод позволял обойтись без строительных лесов и мощных подъёмных кранов, которых в стране просто не было. Каждая секция высотой около 25 метров представляла собой решётчатый гиперболоид из прямых стальных уголков, скреплённых заклёпками. Стойки внешнего ряда при взгляде снаружи наклонены в правую сторону, внутреннего - в левую. Каждая из стоек закручена вокруг своей оси так, что полка профиля в каждой точке по высоте расположена по касательной к гиперболоиду плоскости. В пределах секции стойки раскреплены промежуточными кольцами жёсткости, а в местах сопряжения секций друг с другом расположены основные кольца, выполненные в виде горизонтальных кольцевых ферм. Крепление элементов и деталей в узлах сопряжения стоек между собой и с кольцами до относительной отметки +49,830 выполнены исключительно с помощью заклёпок, а выше - с помощью заклёпок и болтов.
Внутри нижней опорной секции рабочие монтировали элементы последующих блоков, после чего пять деревянных кранов, которые в процессе строительства всегда находились на верхней секции, поочерёдно поднимали блоки наверх. Подъём осуществлялся практически вручную, с помощью блоков и лебёдок. Строительство началось 14 марта 1920 года и велось в тяжелейших условиях: не хватало материалов и квалифицированных кадров, работа неоднократно прерывалась из-за отсутствия металла. И так продолжалось все два года и семь месяцев строительства. Для изготовления элементов башни по личному распоряжению Ленина использовали конструкции заводов и мостов.
Кульминацией строительства стала трагедия, едва не стоившая Шухову жизни. 29 июня 1921 года при подъёме четвёртой секции оборвался натяжной трос, и она рухнула с 75-метровой высоты на пятую и шестую секции, которые в это время собирали на земле. При падении погибли трое рабочих. Причиной аварии стал скрытый дефект усталого металла в тросе. Шухова обвинили в саботаже и вредительстве и приговорили к «условному расстрелу» - приговор мог быть приведён в исполнение в случае отказа инженера от работы или неудачи с постройкой. Лишь после успешного завершения строительства приговор был отменён. Несмотря на аварию и все трудности, строительство было продолжено. В начале марта 1922 года монтаж несущих конструкций был завершён. 14 марта 1922 года состоялось первое заседание комиссии по приёмке башни Народного Комиссариата Почт и Телеграфов, 19 марта с башни был передан первый сигнал, а 21 марта 1922 года подписан акт сдачи башни. Мощность и дальность новой радиостанции (около 10 тысяч километров) превзошли аналогичные вышки Парижа, Берлина и Нью-Йорка.
Назначение башни с годами расширялось. Сначала она служила опорой для антенн мощной радиостанции, а в 1939 году на неё установили телевизионный передатчик, и с Шуховской башни начались первые в СССР регулярные телетрансляции. До 1967 года она оставалась главным центром советского телевидения, пока её не заменила Останкинская башня. Тем не менее она не исчезла из эфира сразу: её продолжали использовать как запасную антенну, с неё велись некоторые радиопередачи и отдельные трансляции. В 2000 году, после сильного пожара на Останкинской башне, именно Шуховская башня помогла частично восстановить телевещание в Москве, что стало её последним заметным практическим применением. Однако в 2002 году вещание с неё было окончательно прекращено. С этого момента башня перестала использоваться по прямому назначению и начала ветшать, но реставрация постоянно откладывалась. И лишь сегодня, спустя практически 30 лет, данная ситуация получила развитие. Уже в октябре 2026 года планируется полная реставрации Шуховской башни. В рамках реставрации будет осуществлен поэлементный демонтаж башни сверху вниз с последующим обследованием каждой конструкции. Поофициальней информации заявлено, что никакого сноса не планируется: башня будет разобрана, обследована и воссоздана по максимуму из тех материалов, из которых она создана, а всё, что можно восстановить, будет восстановлено. После завершения работ башня продолжит существование как памятник и использоваться по своему первоначальному назначению не будет.
Как быстро будет осуществлена реставрация покажет время, но на данный момент Шуховская башня является важным архитектурным памятником Москвы, который ежедневно напоминает нам о гении великого русского инженера - о Владимире Григорьевиче Шухове.
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
Здравствуйте читатели! Я инженер-проектировщик систем отопления, вентиляции и кондиционирования воздуха (ОВиК) с десятилетним стажем работы и в данной серии постов я хочу пройти вместе с Вами полный цикл проектирования рабочей и проектной документации по разделу ОВиК. Прошлый мой пост был посвящен теплотехническому расчёту, суть которого заключается в нахождение коэффициента сопротивления теплопередаче. Сегодняшняя статья посвящена расчёту теплопотерь, где данная характеристика является ключевой.
Сразу стоит сказать, что общие теплопотери от ограждающих конструкций складываются из основных теплопотерь ограждающих конструкций и добавочных теплопотерь (влияние инфильтрации, врывания холодного воздуха через открываемые дверные проемы, добавочные теплопотери о ориентации по сторонам света и др).
Основная формула, по которым определяют основные теплопотери выглядит следующим образом:
где Qосн-основные теплопотери;
А-площадь ограждающей конструкции, м2;
tн - наружная температура воздуха для региона, °С
tв - температура помещения, °С
R- Сопротивление теплопередаче ограждающей конструкции, м2 °С / Вт;

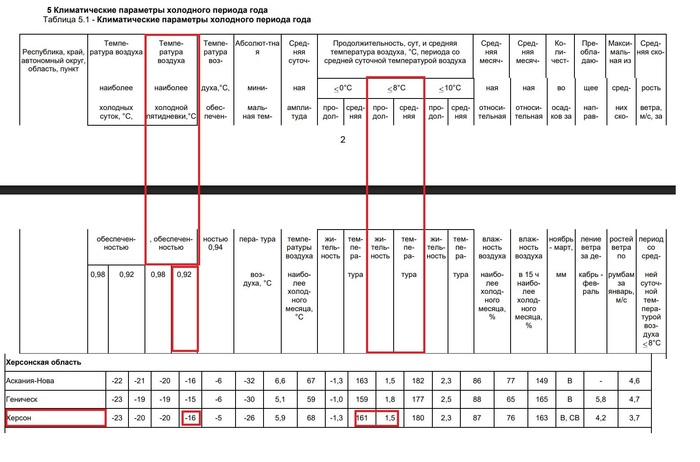

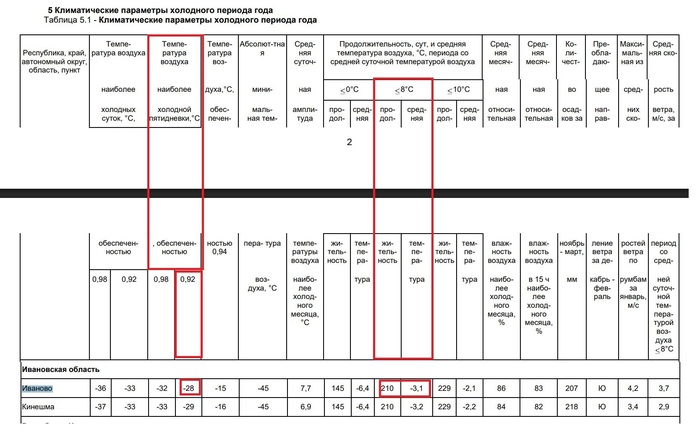

tн-мы принимаем по СП 131.13330.2025 «Строительная климатология» . Давайте в этот раз примем по городу Липецк - -25°С
tв- температуру внутреннего воздуха принимаем по заданию от технологов(они прописывают температурные режимы для некоторых помещений) или по СП. Скажем вот пример из СП 44.13330.2011 «Административные и бытовые здания»:
или вот пример из СП31.13330.2012 «Водоснабжение. Наружные сети и сооружения»:
В общем необходимо сопоставить назначение помещение с СП, к которому оно будет относиться.

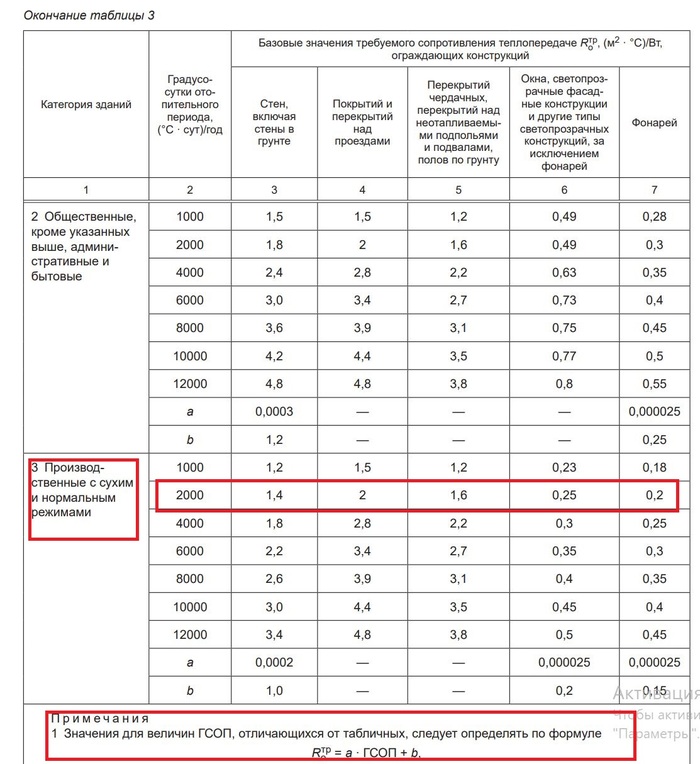

R- Сопротивление теплопередаче ограждающей конструкции. Мы эту характеристику принимаем по нормативному или расчетному показателю. Прошлый мой пост был посвящен именно данной характеристике.
А- коэффициент принимается по геометрической площади.
А теперь давайте проведем расчет для нескольких помещений, в которых будут использоваться практически все типы ограждающих конструкций. Начнем с помещения 101


И предоставляю вам сборную таблицу по теплопотерям, которую мы и будем разбирать:
И что вы видим? В данном помещение следующие ограждающие конструкции: стены, дверные проёмы, окна и пол. И давайте начнем с более простого - с наружных стен.

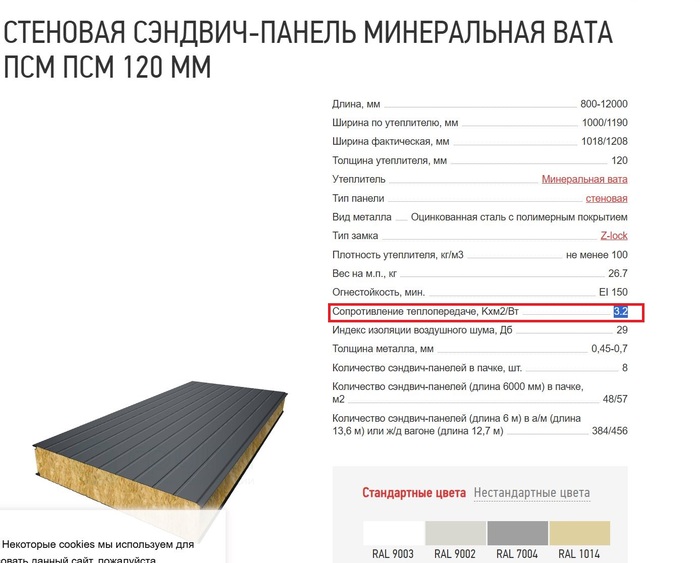

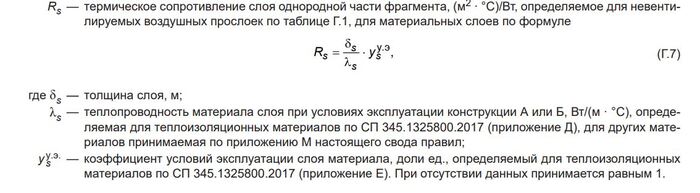

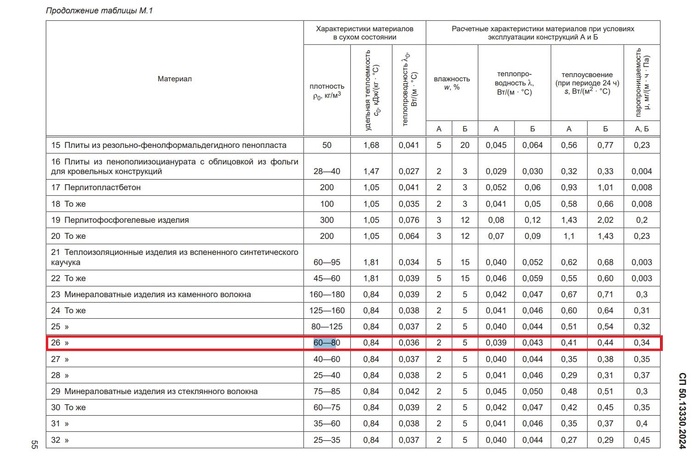

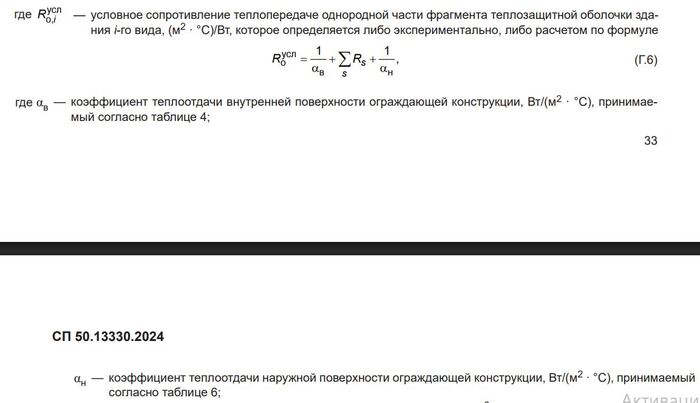

Сопротивление теплопередаче наружных стен мы уже с вами знаем как определять, в данном расчете они равны - 3,2 м2 °С / Вт. На всякий случай напоминаю и прикладываю формулу:
В данном помещении 2 наружные стены. Затем в нашей таблице указываем ориентацию по сторонам света для этих стен, в дальнейшем расчёте они повлияют на добавочные теплопотери. Ориентация определяются по генплану (выдается в разделе СПОЗУ) и в нашем случае: верхняя стена- СВ( Северо-Восток), а нижняя стена ЮЗ( Юго-Запад). Затем мы должны высчитать площадь стен. Длину стены принимают по внутренней поверхности, а высоту до перекрытия следующего этажа. Высота для данного этажа 5,3 м, а длина стен составляет 21м. Перемножаем значения и получаем площадь, из которых нужно будет вычесть площадь дверных проёмов и окон, так как теплопотери для них мы считаем отдельно. В итоге теплопотери от наружных стен составляют 1515 Вт
Теперь окна. Геометрическую площадь так же определяем по плану, а сопротивление теплопередаче должны сообщить архитекторы либо нужно смотреть каталогах. В данном случае информации от архитекторов нет, поэтому можно воспользоваться ГОСТ 30674-99 БЛОКИ ОКОННЫЕ ИЗ ПОЛИВИНИЛХЛОРИДНЫХ ПРОФИЛЕЙ в котором можно посмотреть значение сопротивление теплопередаче. В данном случае принимаем двухкамерный стеклопакет 4М -8Ar-4М -8Ar-К4 с сопротивление теплопередаче 0,64 м2 °С / Вт (значение должно быть больше нормативного, не забываем про это). Не забываем учесть ориентацию по сторонам света и потери через окна у нас составляют: 667 Вт.
Теперь дверные проемы. Так же смотрим геометрическую площадь и ориентацию. Загвоздка в сопротивлении теплопередаче. Опять же архитекторы должны сообщить или в каталогах смотреть. Без этой информации проводится немного геморный расчёт (на основе определение точку росы для внутренней поверхности двери), который будет приложен в ред.формате таблицы теплопотерь (ссылку скину ниже). В нашем случае принято значение 0,5 м2 °С / Вт. И теплопотери составляют: 4968 Вт
А теперь веселое - расчёт теплопотерь от пола!) В первую очередь расчет зависит от того, на каком уровне находится пол.-в нашем случае на уровне земли. Расчёт осуществляется по так называемым зонам- их 4. Затем мы рассчитываем геометрическую площадь каждой зоны. Сопротивление теплопередаче для каждой зоны фиксированные и прописаны в СП 50.133.30.2025 «Тепловая защита зданий» в приложении Г.
В нашем случае стены в грунте не учитываем и первая зона начинается у внутренних стен, шириной по 2 метра. На плане на отм.000 (ранее прикрепил) 1 зона показана красным цветом, 2 зона -зеленым, 3 зона-желтым, 4 зона-бирюзовым. В итоге по расчёту выходит: 1 зона -1200 Вт, 2 зона -663 Вт, 3 зона-485 Вт, 4 зона (остаточная площадь)-245 Вт. Как вы можете заметить, чем дальше зона от стены, тем меньше в этой зоне теплопотери.
В итоге теплопотери в нашем помещении 101 составляют 9593 Вт. В конце расчета мы так же добавляем запас к теплопотерям в размере 10%. С запасом теплопотери составляют - 10 522 Вт.
Теперь давайте рассмотрим помещение, часть которого находится ниже уровня земли- помещение 001. Оно само по себе высокое, но я его разбил на 3 подуровня.
Нас интересует уровень ниже уровня земли. Поскольку оно подвальное, то к теплопотерям от пола прибавляются теплопотери от стен в грунте. Зоны по полу мы уже считали - стены в грунте считаются так же, разбиваются на 4 зоны по 2 метра, но сопротивления теплопередаче у них отличаются. Зон по грунту и по полу вышло 3.


Теплопотери помещения на данном уровне составляют - 9 716 Вт.

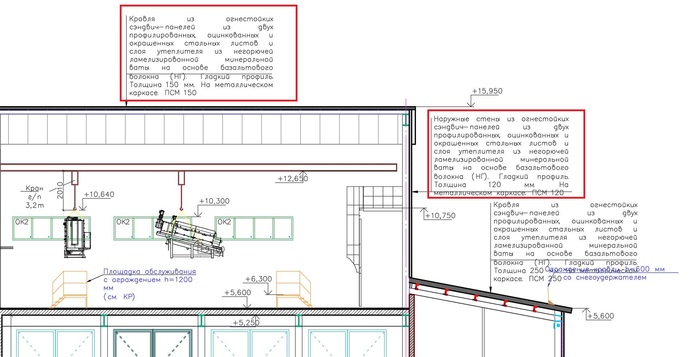

И в принципе мы только не разобрали теплопотери от кровли. По сути они считаются так же , как и наружные стены, только площадь принимается по площади помещения. Я думаю методику уже усвоили и отдельно расписывать не буду. Сопротивление теплопередаче считается так же, как для наружных стен.
Особое внимание стоит уделить тогда, когда смежные помещения имеют разный температурный режим. Давайте возьмем помещение 104 с температурой +20°С. Оно соседствует с помещением 103,105,106,109. Если в смежных помещениях температура отличается на 3°С и более, то нужно отдельно рассчитать теплопотери от данных внутренних конструкций.
В помещении 106 - +10°С, в помещении 103- +16°С, в помещении 109 - +18°С,в помещении 105 - +18°С, в помещении 101 - +5°С. Это значит, что нужно учесть потери со смежными помещениями 106,103,101. Помещение 104 и 101 разделяется кирпичная перегородка с окном без утеплителя-это означает очень низкие значение сопротивление теплопередаче - 0,45 м2 °С / Вт. Теплопотери через данную конструкцию составляют 1040 Вт. С помещением 103 и 106 ситуация гораздо лучше, их разделает перегородка из сэндвич-панелей с хорошими теплозащитными характеристиками, поэтому потери не превышают 50 Вт. На практике, если в здании подобные перегородки, то данными расчетами можно и пренебречь, но не всегда перегородки состоят из теплозащитных материалов, поэтому держим эту информацию у себя в голове.
Так же вы могли заметить в табличке помимо дополнительных потерь на ориентацию по сторонам света и другие дополнительные потери. Угловые потери составляют 5% на каждую угловую стену. А дополнительные потери на взрывание воздуха через дверные проемы у меня 0, так как предусматривается установка тепловых завес, которые не дают проникать холодному воздуху через дверные проёмы. Но если бы тепловых завес не было, то нужно было бы добавить соответствующие в зависимости от высоты здания (H):
1) 0,2 *H — для тройных дверей с двумя тамбурами между ними;
2) 0,27 * H — для двойных дверей с тамбурами между ними;
3) 0,34 * H — для двойных дверей без тамбура;
4) 0,42 * H — для одинарных дверей;
5) 0,34 * H — для вращающихся дверей.
6) 3,0- для наружных ворот
7) 1 - для наружных ворот с тамбуром
И остаются конечно потери тепла на инфильтрацию, которые у меня так же по нулям, так как в здании будет запроектирована механическая приточно-вытяжная вентиляция. Но я все же про них расскажу, правда уже в другом выпуске.
Фух, честно говоря устал я это все расписывать!) Я Вам рассказал базу, так то есть достаточно много нюансов и с каждом новым объектом они обязательно вcплывают, но зная данную теорию проблем с расчётом быть не должно (к тому же мы и так добавляем запас на теплопотери). Надеюсь кому-нибудь это будет интересно и полезно. В телеграмм-канале я выложу расчётную Excel табличку для наглядности, которой сам и пользуюсь. Спасибо за внимание и до новых встреч!
Также большая просьба ко всем неравнодушным к данной серии, можете подкинуть пикабу монеток?) Хотелось бы, чтобы данная серия сразу же выходила в горячее (пикабуст), но тема достаточно нишевая и хотелось бы иметь максимальный возможный охват - может кого-то и заинтересуют данная тема).
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
Должен принести свои извинения Вам и внести корректировку в расчёты. Я неправильно вам описал методику определения зон для пола в грунте для подвальных помещений. Определение зон пола для подвальных помещений начинается с определения «эффективной полосы» вдоль контура здания, шириной равной половине средней высоты стен в грунте. В нашем случае высота стен в грунте составляет 5 469 мм. Для определения теплопотерь мы рассчитываем, как и ранее, теплопотери от каждой зоны стены в грунте (зон выходит три - 2 м, 2 м, 1,469 м), а затем высчитываем «эффективную полосу»: 5469/2=27445469/2=2744 мм - и отсчёт зон пола по грунту начинается с этой отметки. Исходя из этого, у нас 1 зона пола по грунту попадает в эту «эффективную полосу», то есть 1 зона пола не учитывается в расчёте, так как попадает на стену в грунте. Часть 2 зоны пола по грунту также попадает на стену (744 мм), соответственно, учёт теплопотерь от пола в грунте начинается с полосы 2 зоны шириной 1256 мм от внутренних граней наружных стен.
11 сентября 1812 года, русское поселение находящиеся в Калифорнии торжественно получило свое имя - Росс, которое впоследствии станет больше известно как Форт - Росс. Про историю основанию, а так же про будущую судьбу поселения мой сегодняшний пост.
История основания поселения уходит корнями в первые годы XIX века. Русские владения на Аляске, известные как Русская Америка, постоянно испытывали острую нехватку продовольствия, прежде всего хлеба. Суровый климат Аляски не позволял вести эффективное земледелие, а доставка припасов через всю Сибирь и затем морем была чрезвычайно дорогой и долгой. Взоры правителя русских колоний, энергичного и предприимчивого Александра Андреевича Баранова, обратились к благодатным, но формально принадлежавшим Испании землям Калифорнии. Испанские колонизаторы, в свою очередь, продвигались на север из Мексики, но их присутствие там было слабым и ограничивалось редкими миссиями и небольшими гарнизонами. Идея заключалась в том, чтобы основать сельскохозяйственное поселение и торговую факторию, которая могла бы снабжать Аляску хлебом, овощами, мясом и другими продуктами, а также служить базой для промысла каланов, чей мех высоко ценился.
Весной 1812 года, в марте, из Ново-Архангельска (ныне Ситка) к калифорнийским берегам отправилась экспедиция под командованием Ивана Александровича Кускова, верного помощника Баранова, человека опытного и хорошо знакомого с этими местами по предыдущим плаваниям. Флотилия состояла из небольшого корабля и байдар. Кусков выбрал для будущего поселения живописное плато на высоком скалистом берегу океана, чуть севернее залива Бодега, который русские уже использовали для стоянки судов. Это место имело стратегическое значение: с одной стороны, оно было защищено от океанских ветров, а с другой рядом находились пастбища, леса и небольшая река, удобная для водоснабжения и возможного сплава леса.
Важнейшим шагом стало установление отношений с местным индейским племенем кашайя, населявшим эти земли. Кусков, понимая, что мирное сосуществование является залогом выживания колонии, вступил с вождями в переговоры. Согласно устному договору, русские получили право пользования землей в обмен на символическую плату - три одеяла, три пары штанов, два топора, три мотыги и несколько ниток бус. Эта сделка, заключенная без какого-либо согласования с испанскими властями, которые считали эту территорию своей, заложила основу для добрососедских отношений с индейцами на долгие годы. Уже к лету были возведены первые строения, а 11 сентября 1812 года поселение было торжественно освящено и официально получило свое название - Росс. Это имя было выбрано не случайно: оно было образовано от поэтического названия России и должно было символизировать славу русского оружия и духа на далеких берегах.
Население Форта-Росс, как его стали называть позже, было пестрым и интернациональным. Его ядро составляли русские промышленники и служащие Российско-Американской компании. Однако значительную часть жителей составляли алеуты и кадьякские эскимосы, привезенные с Аляски. Со временем в поселении появились и креолы - дети от смешанных браков русских с представительницами коренного населения Аляски и Калифорнии. Кроме того, в Форте-Росс жили и работали представители местных индейских племен, которые нанимались на сельскохозяйственные работы. Таким образом, это было уникальное мультикультурное сообщество, где смешивались языки, традиции и обычаи.
Поселение просуществовало почти три десятилетия, и за это время его облик и хозяйство претерпели значительные изменения. Форт-Росс представлял собой классическую русскую деревянную крепость, обнесенную высоким частоколом из толстых бревен красного дерева с двумя угловыми башнями, на которых стояли пушки. Внутри располагались дом правителя, казармы, склады, кухня, часовня, кузница, колодец и другие постройки. За пределами форта были разбиты огороды, поля, фруктовые сады, построены ветряная мельница, скотные дворы и судостроительная верфь, где были построены несколько кораблей для нужд компании. Жизнь в колонии была трудной, полной лишений и тяжелого труда. Главной проблемой было то, что надежды на богатые урожаи пшеницы не оправдались. Климат, туманы, каменистая почва, нашествия грызунов и отсутствие у поселенцев должного агрономического опыта в местных условиях приводили к невысоким урожаям. Форт так и не стал главной житницей Аляски, хотя и поставлял туда значительное количество овощей, фруктов, масла, мяса и кож.
Но русская колония к сожалению просуществовала недолго. Форт-Росс находился в постоянной конфронтацией со своими южными соседями. Испанские власти, а затем и власти независимой Мексики, к которой после 1821 года перешла Калифорния, с большим подозрением и недовольством смотрели на русское поселение, считая его незаконным вторжением на их территорию. Они никогда не признавали права русских на эту землю и постоянно требовали ликвидации колонии. Однако сил и возможностей выдворить русских силой у них не было. Отношения оставались напряженными, ограничиваясь формальными протестами и редкими визитами официальных лиц.
Но помимо конфронтации со своими соседями, у Форта-Росса были серьезные экономические проблемы. К 1820-м годам популяция каланов в этом районе была практически истреблена, что лишило колонию главного источника дохода. Сельское хозяйство не приносило ожидаемой прибыли, а затраты на содержание такого удаленного форпоста были огромными. В Санкт-Петербурге все чаще звучали голоса о бесперспективности и убыточности Форта-Росс.
В конце 1830-х годов руководство Российско-Американской компании приняло окончательное решение о ликвидации калифорнийской колонии. Попытки продать или передать форт мексиканскому правительству не увенчались успехом, так как Мексика считала его незаконным и ждала, когда русские просто уйдут. В 1839 году было заключено соглашение с американским предпринимателем швейцарского происхождения Джоном Саттером, который скупал земли в Калифорнии и строил свою аграрную империю. Согласно договору, Саттер обязался выплатить компании около 30 тысяч долларов (сумму, которую он так никогда полностью и не выплатил) и поставлять продовольствие на Аляску. В 1841 году сделка была завершена, и последние русские поселенцы покинули Форт-Росс, отплыв на корабле в Ново-Архангельск. Для Российской-Американской компании уход из Калифорнии стал началом конца - колония на Аляске, лишившись важного источника снабжения, стала еще более убыточной, что в итоге привело к ее продаже Соединенным Штатам в 1867 году....
P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
