Продолжение поста «Про трубогиб Дино»2
Закончилась эпопея с трубогибом Dino.
для ЛЛ
купил прикольную игрушку за 12к р.
со своими задачами не справляется
Заявленные профиля не гнет.
40*20*2мм плашмя согнул в целом норм.
40*20*2мм на ребро гнул плохо и мял его.
Сегодня проверил 60*40*2мм. Результат тот же - мнет профиль.
20*20 не пробовал
Решил наебать всех и сэкономить время - согнуть арку шириной 1,6м из 6м трубы.
Конструктивно просто гнем середине палки половину окружности а по краям две прямых. Когда прямые на краях станут параллельными мы закончили.
В цифрах это мы от центра профиля откладываем 1,25м в одну и другую сторону и катаем на полученных 2,5 м трубогибом до результата.
По паспорту он может максимум 60*40
у меня как раз такой и валялся. Меньше не было.

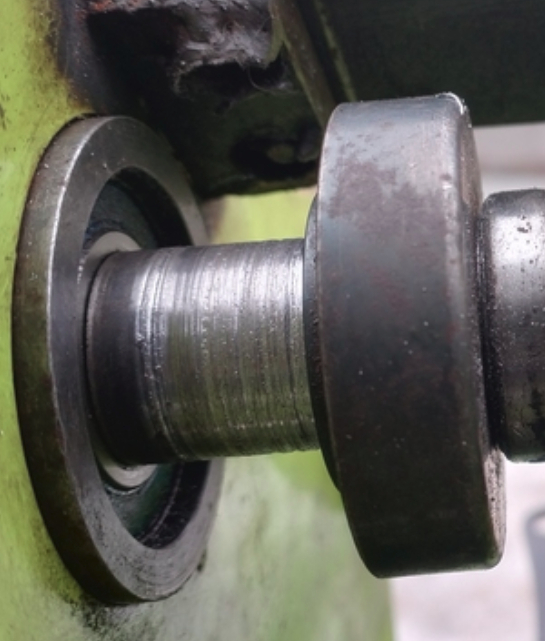

До этого я успешно прокатил 40*20*2, принцип был понятен, рука набита, кольцо получено. Основной хитрушкой было четко подогнать упорные шайбы на центральном валу с "центробоем", они как раз сдерживали профиль от раздавливания и труба действительно гнулась.
Но меня ждало разочанование

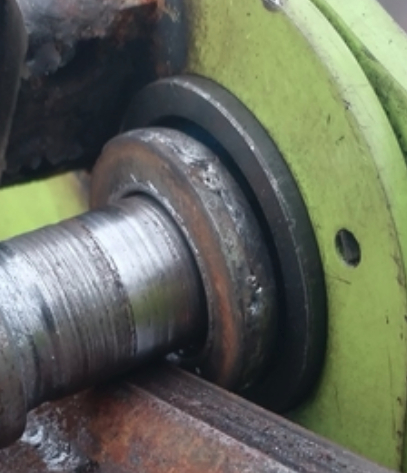

Расстояние между шайбами было максимум 54мм. Тут для примерки три профиля 40*20 на ребро. Решил без них.
Зарядил 60*40 плашмя и начал вертеть.
довертел до такого результата. В какой то момент он начал плющится и перестал загибаться.

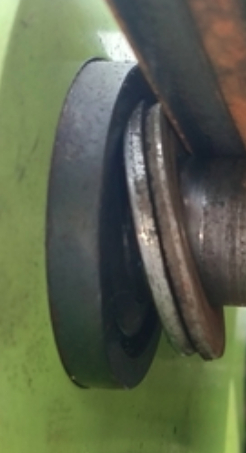

Решил что надо глубже в центре продавливать. Подложил шайбы и прокатал так
Подумал было в качестве центробоя использовать шайбы , но в таком положении профиль туда не зарядить. Я в итоге запихнул, но это уже в конце.
В итоге прокатал второй профиль и получил такой же результат.
Возможно если бы упорные шайбы на центральном валу были под профиль 60мм результат был бы лучше.
Пока это дорогая игрушка которая не выполняет заявленое.
думаю она подходит для всяких табуреток из 15-20 профиля. Гнуть им что о большее не проучилось.
Так же он со специальными валами для круглой трубы не гнет, а мнет трубу со стенкой 1,5мм , диаметр около 40мм. Профиль становится яйцеобразный.
