Доспотыкался xD. Iphone 7⁠⁠

И опять добрый утроденьвечерночи!
В начале месяца мне снова нанесли невключаек и уже к концу месяца начинаю их потихоньку разгребать.
Обычно я их осматриваю в тот же день и если что то сложное, то оставляю на пару дней подумать.
Обычно, если у невключайки есть предыстория, то ремонтируются за пару дней, а в некоторых случаях на месте.
Чем подробнее клиент описывает последнюю неделю жизни телефона, тем быстрее заканчивается ремонт.
Но "всегда не всегда" так бывает.
Вот собственно телефон:

Предыстория: упал, отказал wi-fi. Отнёс на ремонт и получил кирпич на перезагрузке)
Микросхэма отдельно в пакетике)
Штош. Вскрываю и вытаскиваю плату:

Ухх)
А когда у меня было иначе?))
Начальный осмотр:
1. Менялся Тристар.
2. Ремонтировался аудиокодек.
3. Недоремонтировалась вахля.
Итак, тэха на перезагрузке, а значит что то где-то коротит или отсутствует.
Без микросхемы вай-вай телефон прекрасно стартует, значит его исключаю.
Первым делом проверка "u2" - он же в простонародье "контроллер питания". Нет.

Подключаю тестер u2:

Ага. Порядок. Ну думаю слетела прошивочка и нужно перепрошить. Согласовываю. Данные не нужны.
Прошиваю. Как ни странно прошился и снова в ребут.
Так, нужно думать.
Откладываю на пару дней.
Снова подхожу к нему. Ищу короткие замыкания по плате и заниженные сопротивления. Всё хорошо и для запуска всё имеется.
Ну тут по логике: на обратной стороне платы сидит процессор и чисто теоретически могли бы прогреть.
Снимаю защитку ЦП:

Не ну господа это как то несерьёзно. Лучше что то одно: или термопесок, или паста КТП)) А так эта каша особой пользы и вреда не представляет. Но эстетичнее что то одно.
Ладно. Отмываю и осматриваю проц. Да, всё хорошо.
И вот тупик. Всё везде есть, шьётся, заряжается но чего то не хватает. Тут уже мерить нечего. Замена элементов "наугад по опыту".
Откладываю на подумать.
Снова возвращаюсь к нему уже вчера. Спустя неделю)

Итак. Есть шины обмена данными, называются i2c.
Каждая шина содержит 2 линии передачи по которым микросхемы общаются между собой. На одной линии может находится от 2 до 7 микросхем)
А вот с квадратными шинами это жесть. Бывает, что микросхема исправна по питаниям, но генерирует неправильные сигналы и гасит всю линию. Отказывает всё, что сидит на ней, процессор не понимает команды и всё, тел либо не стартует, либо висит на яблоке, либо тормозит.
И вот что бы проверить микросхему, её нужно будет снять и заменить на исправную, иначе не поймёшь работает она или нет.
Слушать осцилографом?
Ага. К примеру на линии сидит 4 микросхемы и каждая даёт свою генерацию. Одна не работает. Как понять какая? Менять все 4 по очереди)
А сравнивать с рабочим телефоном можно месяцы, так как генерации на каждом телефоне могут быть немного разными.
В общем на новых телефонах по большей мере идёт диагностика с перебором микросхем)

Прост некоторые спрашивают а чо так долго диагностируете, вот решил вкратце рассказать малую часть диагностики)

Так вот. I2C0 - I2C1 - I2C2 не при делах. Если что то с ними, то телефон не стартует вообще.
Остаются I2C3 - I2C4 которые могут приводить к перезагрузкам.
I2C5 обычно не виновата. С её неисправностью система загружается, но что то не работает.
Замеряю рядом с процессором сопротивления на каждой шине. Нахожу на i2c3 заниженное сопротивление.
А что это тут у нас?

Сбит резистор.

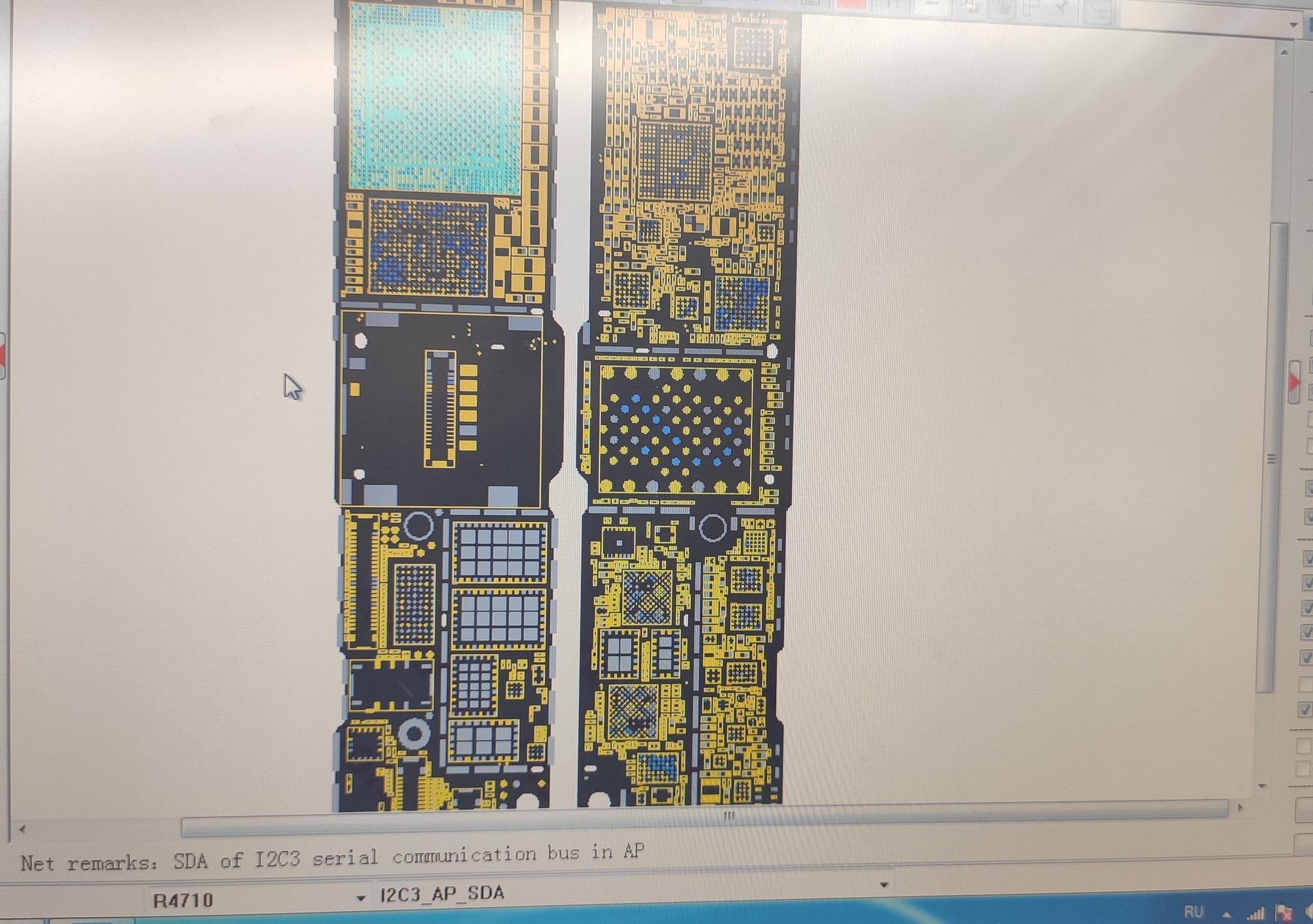

Посмотрю в схему:

Резистор подтяжки 1.8v на шину i2c3)
Ясно. Потревожу мертвых:

Выпаиваю резистор с донора:

И ставлю за место отломанного. Тел сразу запустился. Проверяю активацию:

Ну да. Нет wi-fi.
Зачищаю все необходимые дороги:

Мажу немножко флюса и начинаю подготовку. @RimskiPapa оценит)

Следом замазываю маской:

И отправляю сушить)) В рис xD
Пока сушится плата осматриваю саму микросхему:

Ну тут тоже досталось.
Для начала буду делать восстановление этого чипа. Он сборный. Внутри находятся ещё пачка микросхем, конденсаторов и резисторов. Такая вот мини плата (тот же принцип, как и в ноутбуке - отдельная плата). Внутри неё вот что (за пример взял wi-fi от 6s, но суть одна и та же):

Расчищаю текстолит на микросхеме и подпаиваюсь к ним серебряной проволокой. Диаметр 0.08мм)

И следом замазываю уф-лаком:

Через трафарет наношу припоя чуток:

Не особо ровно, но не страшно. Шаг между контактами большой. Не слипнется)
Готово для установки:

Устанавливаю всё эт дело на место:

Запускаю/проверяю:

Всё робит)
Нужно закрепить ремонт.
Заливаю силикон по кругу (b7000), клею гарантийную этикетку и закрываю термоскотчем оголённые ячейки. Чтоб не коротнуло при следующем ударе))

Осталось разобраться с охлаждением процессора. Вычищаю и мажу немножко термопасты:

Запаиваю защитный экран:

Остаётся ещё раз проверить, сделать проклейку дисплея, заменить аккумулятор и сеточки:

Готово. Роняйте ещё))
Даю гарантию на АКБ и то, что wi-fi будет работать при должной эксплуатации. Если упадёт - не гарантия. Пайка просто так не отваливается.
А проверяется легко: прогревается микросхема до расплавления припоя с небольшим пошатыванием. Заработала - ударник. Нет - значит либо вышла из строя или неисправность в чём то другом.
Если бы родную микросхему не удалось оживить, то пришлось бы снимать память телефона и делать отвязку через программатор. Подробнее о такой процедуре можете посмотреть в моём ремонте тут.
Телефон готов:

Итак выводы:
Сбитый резистор - неаккуратное извлечение платы из корпуса. Спешить не нужно.
Отбитый wi-fi и так ясно. Слабое место при падениях как и аудиокодек. Он тут уже ремонтировался.
После такого ремонта есть большая вероятность, что после очередного падения снова отвалится wi-fi и звук.
Акб после 2х лет эксплуатации уже становится слабеньким. Онобенность несовершенной технологии li-ion. Ждём графитовые АКБ. Технология многообещающая. Быстрый заряд и большая ёмкость при таких же размерах.
На этом снова всё и...
Увидимся)))
