Серия «Ремонт 10 Nintendo DS Lite - сезон 2»

Это заключительный пост из этой серии! Сегодня покажу, как отремонтировал шлейф, перепаял компоненты, отмыл корпуса и заменил кучу деталей. Ну и, конечно, подведу финансовые итоги всей этой истории.

Большая стирка

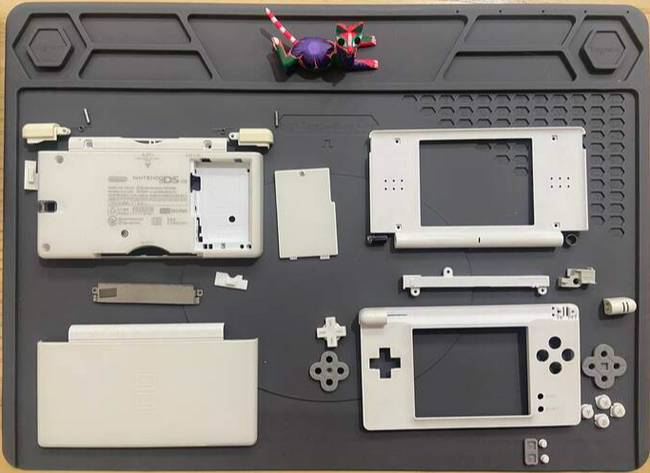

Когда я разбираю консоли для ремонта, их обязательно надо чистить. Иногда хватает спиртовой ватной палочки, но когда накапливается 2–5 грязных корпусов, проще разобрать их полностью, снять всю электронику и металлические части и устроить мыльную баню с зубной щеткой.

Как обычно, делаю длиннопост для Пикабу и видео для YouTube (там лучше видно процесс + есть таймлапсы). Буду рад вашим плюсам, комментариям и вопросам! Это реально даёт мотивацию продолжать разбирать, чинить и писать об этом.

Большая сборка

Теперь, когда корпуса чистые, пора собирать. Ставлю на место платы, провода и металлические части.

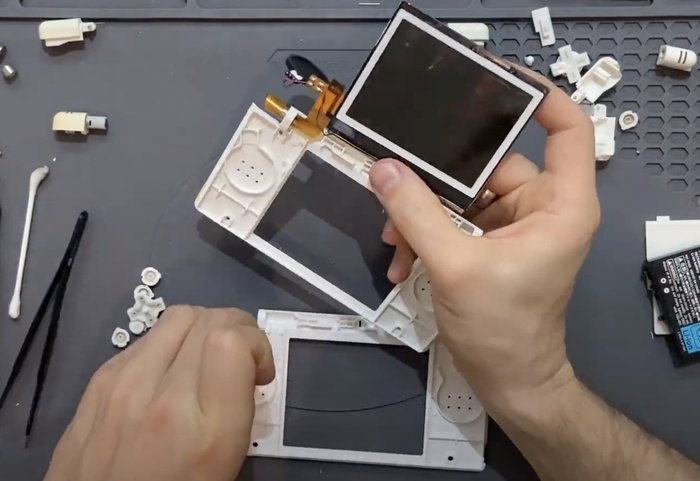

Самая частая проблема у DS Lite – деталь с шарниром. У каждой третьей консоли она треснута, из-за чего крышка не фиксируется и раскрывается на 180° вместо приятных 120°. Чтобы заменить её, нужно разобрать верхнюю часть консоли и аккуратно перенести на новую деталь дисплей, динамики, микрофон, антенну Wi-Fi и поворотный механизм.

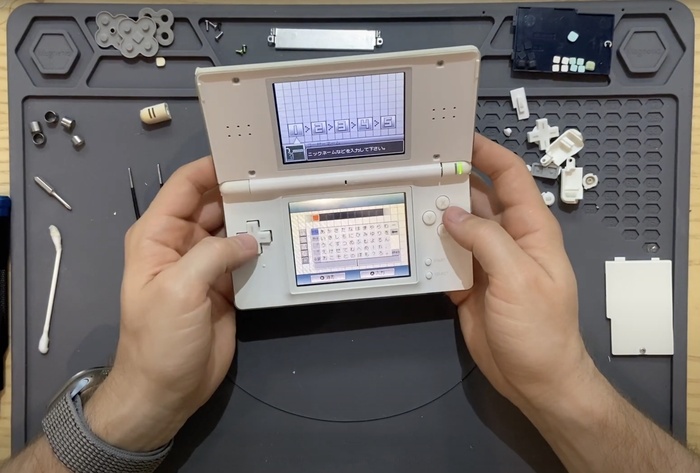

Сложностей больше нет – всё собрал, всё работает.

Аналогичная процедура для белой консоли

Скучно? Повышаем градус

Во-первых, пришли три новых дисплея. Значит, пора перепаивать динамики со старых экранов. Это несложно.

Раз уж взял паяльник в руки, решил перепаять ещё пару повреждённых разъёмов:

• У одной платы отломился бегунок включателя,

• У другой сломалась пластиковая защёлка шлейфа нижнего дисплея.

Помимо динамиков, с новых дисплеев надо переклеить рамку и защитное стекло. Рамки бывают в цвет корпуса, можно купить новые, но я предпочитаю оригинал. Меняю только, если рамка совсем в хлам.

Пайка тут элементарная:

• Отпаиваю динамики со старого дисплея,

• Залуживаю 4 контактные площадки,

• Припаиваю динамики на новый дисплей (не забывая про полярность!).

Хреновый ракурс на верхний дисплей, на самом деле цвета на нём хорошие.

Ремонт шлейфа

Это было самое интересное. У DS Lite верхний шлейф постоянно скручивается, открываясь и закрываясь. Любые повреждения фатальны – он просто порвётся снова. Но нижний шлейф статичен, так что попробовать его починить смысл есть.

Главная проблема – зачистить дорожки без лишних срезов. Со скальпелем пришлось повозиться, но в итоге всё зачистил и залудил.

Теперь припаиваю пару тонких проводков-мостиков к обеим сторонам оборванных дорожек и аккуратно скальпелем срезаю лишнее.

Перед финальной изоляцией проверяю дисплей – работает ли?

Ремонт включателя

Здесь всё проще:

1. Беру донорскую плату с исправным включателем,

2. Перепаиваю его на рабочую плату, где рычажок отломан.

Финансовые итоги

В итоге удалось отремонтировать и продать 6 консолей из 8.

💰 Средняя цена продажи: 800 MXN (~4000 RUB).
📊 Чистый профит: +745 MXN (~3500 RUB).

Осталась последняя мятная консоль. Она рабочая, но... Тот самый предательский дисплей с АлиЭкспресса. На нём битые пиксели, из-за чего цена консоли упадёт. Но продавать можно – они не критично мешают игре.

Что дальше?

Всё, что осталось от ремонта 10 консолей, выглядит вот так.

Честно? Устал от DS Lite.
До этой серии я уже починил десяток, хочется двигаться дальше. И дальше – интересно!

🕹 В наличии:
✅ 4 Sega Game Gear (три обычных, одна лимитка KoF),
✅ Редкий Gameboy Light из Японии!

Наконец-то что-то новое! 🚀

В первом посте я произвел первичный анализ состояния консолей и уже заказал некоторые запчасти, которые точно пригодятся. Консольки я разбил по группам, чтобы удобнее было осуществлять их ремонт. Начать решил с самой простой группы - консоли в хорошем состоянии, которым нужная чистка. Сразу у трёх консолей западали или не срабатывали кнопки, что обычно решается чисткой контактов, самих кнопок и резиночки, которая находится между ними.

Я начал записывать ремонт на видео, чтобы был виден процесс разборки, сборки и чистки. Но я и сам люблю читать длиннопосты, так что вот видео, а ниже будет текстовый разбор. Если за мои старания отблагодарите плюсом здесь и просмотром на Ютубе, буду благодарен!

Первая консоль

Чтобы добраться до контактов, кнопок и резиночек, нужно разобрать всю основную часть консоли. Только верхняя крышка со вторым дисплеем не подвергается разборке.

Затем нужно отключить пару проводков, один из них выцепить из-под разъема под картридж, выкрутить оставшиеся болтики, отцепить шлейф верхнего экрана и можно даже не отключать нижний экран. Делов-то! Скоро я буду разбирать NDSL с закрытыми глазами, так как это уже второй десяток таких консолей пошел.

Ну и в итоге добираемся до платы. Вот они грязнющие контактные площадки, которые мешают кнопкам работать. Беру ватную палочку, макаю её в спирт и тщательно тру. Такой сильный налет еще помогает вначале поскрести чем-нибудь (я использую пинцет) и потом уже протирать спиртом. В карусели сразу две фотки: было и стало.

Обратите внимание, что грязь была именно на кнопках Влево и Вправо. И вот так выглядела резиночка, которая собственно замыкает контакт при нажатии на кнопку.

Резинка под замену. Прикол в том, что кнопка должна нажиматься с приятным звуком и отдачей. Если резинку и контакты почистить, то кнопки работать будут. Но не будет ни приятного звука, не ощущения нажатия. Поэтому резиночку обязательно надо заменить. А пока тщательно чищу консоль и все её компоненты и откладываю. Либо среди неремонтопригодных консолей будет донор, либо закажу новую резинку на Алике.

Вторая консоль

У второй консоли западает всего одна кнопка А. Поэтому алгоритм такой же. Разбираем, чистим, собираем, надеемся, что все работает.

Тут долго рассказывать нечего. Резиночка в порядке, разве что немного грязная. Контакты тоже отлично выглядят, почистил чисто ради профилактики. А вот сама кнопка и её место крепления оказались сильно грязными. Ну и весь корпус тоже пришлось почистить, раз уж разобрал консоль.

Всё протер, всё собрал на место, всё работает, как надо. И это первая консоль, которая очень легко была приведена в готовый для продажи вид. Стоить такая консоль будет примерно в три раза больше, чем изначальная цена за одну сломанную консоль. То есть, если бы получилось без дополнительных затрат починить все 10 консолей, то можно было бы утроить вложения. Но для меня важен процесс и я рассчитываю, что получится привести в полный порядок только 8 или даже 7 из 10.

Кстати, если вам кажется, что приставка была довольно чистой, то вот количество ватных палочек, которое я использовал для чистки первых двух консолей. На видео в начале поста видно, как происходит процесс чистки и как быстро палочки становятся грязными.

Третья консоль

А вот это - самая грязная консоль из трех. У такой разновидности и еще у некоторых других есть особенность. По канту идет прозрачный пластик. И вот именно под ним особо видна вся грязь. Но начинаю, как всегда с разборки консоли.

Затем внимательно изучаю контактные площадки и принимаюсь за их чистку. Налёт и грязь есть и на левых кнопках и на правых.

Ну и аккуратно, но настойчиво чищу весь корпус консоли.

И вот, когда я уже предвкушал, что вторая консоль будет готова к продаже, меня ждал удар. Видимо, у консоли уже был надорван шлейф верхнего экрана и после разборки и обратной сборки он надорвался еще сильнее. Это самая частая беда таких консолей и решается она только заменой дисплея. Даже если шлейф надорвался совсем чуть-чуть, и на работу дисплея это пока не влияет, стоит открыть-закрыть консоль 10-20 раз и надрыв усилится, а картинка с экрана пропадет. Так что экран буду менять!

Кстати, кнопки все работают отлично, чистка помогла. Хотябы с этой проблемой я разобрался! И весь корпус тоже хорошо выглядит после чистки.

Итог

В итоге у меня получилось привести одну консоль в полностью рабочее состояние. Другая консоль требует донора или просто новую резинку под кнопки. И наконец третья требует либо замену дисплея, либо замену всей верхней крышки. На самом деле обе замены простые и мне не составит труда их произвести, но только сперва нужно определиться с донорами из остальной партии консолей, либо заказать новые детали с Алика. Так что пока буду разбирать и чинить остальные приставки, а по двум "недоремонтированным" сделаю апдейт в одном из следующих постов.

Начну с того, что из прошлой партии консолей отремонтировать получилось 8/10. Вот серия постов по ремонту. Одну консоль переодел в прозрачный корпус и сам на ней играю в Кастельванию. Одну консоль обменял на Gameboy SP и еще три продал. Получилось так, что продажа трёх консолей полностью окупила и закупку консолей, и закупку деталей для ремонта. Так что решил заказать еще один лот на 10 консолей! В итоге себе хочу оставить одну в наилучшем сохране для коллекции и одну прозрачную, чтобы в неё играть. Остальные все буду продавать. Это не реклама, так как уже полтора года я живу в Мехико и продавать консоли буду здесь через объявления в Фейсбуке.

На этот раз я решил вспомнить навыки съемки и монтажа и записал процесс распаковки и начальной диагностики на видео. В конце поста приглашаю посмотреть видео (или сразу перемотать к нему) и пройти опрос о том, какой формат больше понравился.

Погнали распаковывать

Первое, что я делаю - это распаковываю консоли и поочередно их проверяю. Первый круг - провожу визуальный осмотр. К сожалению у большого количества консолей сломан шарнир. Это очень частая проблема, которая мешает экрану фиксироваться в раскрытом положении. Из ремонта тут можно заклеить трещины и компенсировать отломанные части эпоксидкой, но по-настоящему надежной будет только замена всей детали. В Китае такие детали стоят недорого (пару сотен рублей). В прошлый раз качество детали мне не понравилось. В этот раз уже заказал у другого производителя, но боюсь, что делают их все на одном заводе.

Но есть проблемы и посерьёзнее. Вот, например, оба экрана битые. Как правило менять сразу два экрана финансово невыгодно. Но консоль рабочая, можно её почистить и продать за ту же расчетную цену, за которую купил.

При первичном осмотре многие консоли не включались. Для начала я снял с одной из приставок заряженный аккумулятор и по очереди перекидывал его на проверяемые консоли. А потом подтянул зарядный кабель, чтобы проверить, что родные аккумуляторы не сдохли, а просто разрядились. К счастью, заряжаются и включается 9/10 приставок. И только одна консоль вообще не подает признаков жизни.

А вот попался пример максимально выцветших экранов. Да еще и с полной потерей картинки по углам обоих экранов.

Собираем весь анамнез на стикеры и получаем следующую картину: качественная пара экранов 6/10, консоли с целым шарниром 5/10, не включается 1/10 (кто знает, рабочие ли там экраны).

Из интересностей еще попалась консоль с пожованной затычкой под слот для картриджей Gameboy Advance, его еще называют просто Слот 2.

На этот раз опять порадовало разнообразие цветов. В первой партии было 3 белых, 3 чёрных, 2 мятных, 1 красно-черная и 1 синяя. В этот раз я получил: 4 белых, 3 мятных, 1 синюю, 1 розовый металлик и 1 серый металлик. Среди раскрасок ничего редкого или лимитированного нет, но само разнообразие радует.

Итог

В этот раз пришлось заказать много деталей для починки шарнира. А именно: 3 белых и 1 мятная. К сожалению, для синей консоли таких деталей нет на Алиэкспрессе, буду думать, что можно сделать. Почти у всех консолей западают кнопки А, В, Х, У и иногда крестовины. Как правило это исправляется хорошей чисткой контактов, но иногда требует и замены резиночки, если она сильно износилась. Для одной консоли нужен новый верхний дисплей. Ну а с одной приставкой придется повозиться, чтобы её запустить, а там уже видно будет, что по экранам и стоит ли с ней возиться дальше.
