Серия «Баяны и посты "О радиолюбительстве"»

Используя некоторое свободное время, напишу не-экономический пост о радио, полезном для каждого человека в мирное время, и совершенно необходимом - в случае серьезных катаклизмов. Пост ни в коем случае не паники для. Вся описываемая ниже аппаратура весьма полезна в походе, в поездках на незаселенные территории, а также при автомобильных путешествиях. Будут ссылки на товары - это не реклама. Запрос на такой пост был. Имею время и соответствующее настроение.

Начальные условия: В отсутствии сотовой сети необходимо обеспечить устойчивую связь между членами семьи (группы, команды) на малом расстоянии, иметь возможность вызвать на помощь, или передать информацию о себе на среднем расстоянии, и получать информацию из внешнего мира на дальнем расстоянии.

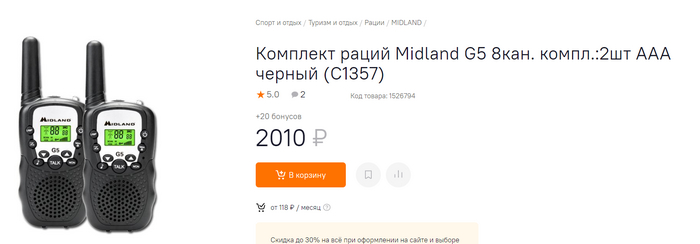

Ближняя радиосвязь. Необходима для связи между членами семьи (команды, группы) на расстоянии до 3 километров, с гарантированным результатом. Для обеспечения такой связи идеальным решением является радиостанция PMR - диапазона. Радиостанции не требуют разрешения, продаются везде и стоят копейки. Радиостанции этого диапазона имеют 8 каналов. Достаточно договориться друг с другом, на каком канале будет вестись связь, и все. На открытой местности гарантированная дальность связи - 10 км, в лесу - 3 км, в городе - 1 км. У каждого члена команды должна быть такая радиостанция. Дешево и сердито. Сам пользуюсь такой связью в велопокатушках.

https://www.citilink.ru/product/komplekt-racii-midland-g-g5-...

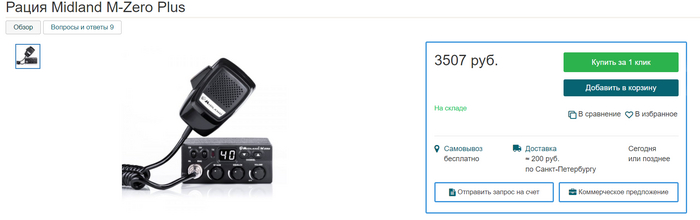

Радиосвязь на средние расстояния и вызов помощи. Наиболее подходящим для этой цели является комплект СВ (си-би) диапазона. Такой связью пользуются дальнобойщики, а в некоторых регионах и таксисты. Всегда можно послушать их разговоры, иметь дорожную информацию, а в случае ЧП - позвать на помощь. К такой радиостанции нужен аккумулятор на 12 вольт (если станция не ставится в машине), и наружная антенна. Как пользоваться рацией - расскажут в магазине, а правила радиообмена понятны интуитивно, достаточно немного послушать дальнобоев. Связь работает устойчиво на расстояниях до 50 километров.

https://www.midland-rus.ru/goods/midland-m-zero-plus

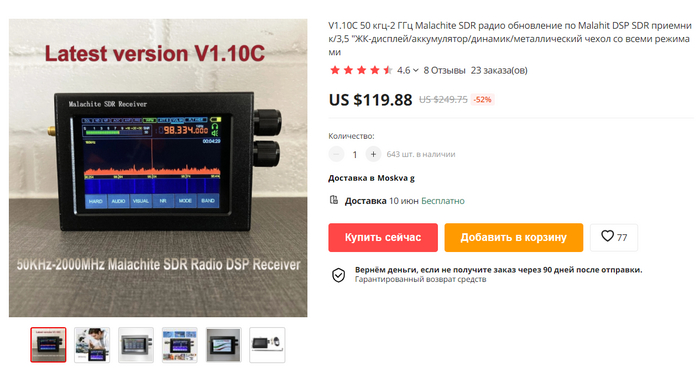

Информация из внешнего мира: для этой цели нужен хороший всеволновый радиоприемник. Сейчас лучший вариант по критерию цена / качество - это китайский клон приемника "Малахит". Ловит все станции, на всех волнах, всеми видами модуляции. В том числе и используемыми радиостанциями служб. Управлять приемником несложно, у него есть экран, на котором визуализируется радиоэфир. В детали вдаваться не будем - все есть в инструкции к аппаратику. Услышать по этому приемнику можно весь мир, а также переговоры летчиков, моряков, дальнобоев - вообще всех. Кроме сотовой связи:)

https://aliexpress.ru/item/1005003490250580.html? sku_id=12000026029652080&spm=a2g0o.search.0.0.1e7b49beEhl96o

Слушаем радио:)

7 мая (25 апреля по старому стилю) 1895 года на историческом заседании физического отделения Русского физико-химического общества (РФХО) в Санкт-Петербургском университете Александр Степанович Попов продемонстрировал созданную им первую в мире искровую беспроводную приемо-передающую радиосистему, пригодную для надежного обмена информационными сигналами. В России этот факт был принят за точку отсчета начала радиосвязи. С праздником!

https://ria.ru/20220507/radio-1786939466.html

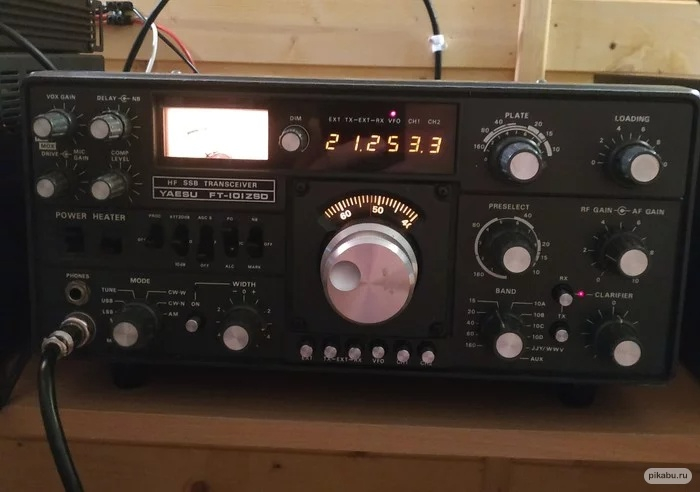

Для меня лично день Радио - это главный праздник моего хобби, о котором я хочу коротенько  рассказать сегодня. Радиолюбительство - многогранное увлечение, и одним из его направлений является радиосвязь на коротких волнах - архаичное действо, не лишённое азарта и романтики. В чем смысл? Все просто - надо установить связь с наибольшим количеством таких же ненормальных (радиолюбителей) на максимальное расстояние, и получить от корреспондентов (тех, с которыми связался) подтверждения - бумажные или электронные открытки (они называются QSL-карточки). А когда подтверждений будет много, получить за них награды - радиолюбительские дипломы. А ещё бывают соревнования, когда надо провести максимальное количество связей за ограниченное время, например, за сутки.

Меня часто спрашивают - а зачем все это? Отвечаю - низачем:) Ровно за тем же, зачем ходить на лодке под парусом, или в поход, или рыбу ловить. Для удовольствия. А в чем удовольствие? А вот представьте себе возможность поговорить с человеком на другом конце Земли БЕЗ телефона, интернета, спутника, кабеля и т.п. Используя только антенну и некоторый аппарат размером с обувную коробку, который называется ТРАНСИВЕР. Мой любимый старенький трансивер - на фото. 1982 года выпуска.

Важное личное сообщение:

На прошлой неделе я заключил пари с Коллегой @MoV22, касающееся курса доллара на закрытии в пятницу, 06 мая. Коллега MoV22 пари выиграл! Его оценка курса была 68.99 или ниже. Моя - 72.00 или выше. С радостью признаю свое поражение, я не угадал курс. Также поздравляю Коллегу MoV22 с превосходным аналитическим мышлением. Приглашаю MoV22 присоединяться к прогнозированию курса!

Завершая связь радиолюбители желают друг другу удачи числом 73.

Эти цифры весело звучат азбукой Морзе:  _ _ ... ... _ _

Так что всем 73! До связи!

С 15-00 МСК вчера до 15-00 МСК сегодня проходил

IARU HF World Championship -

чемпионат мира по любительской радиосвязи на коротких волнах (КВ).

https://contests.arrl.org/iaruhf/

Для тех, кто не в курсе о том, кто такие радиолюбители - можно почитать здесь:

О радиолюбительстве

А более-менее подробно о соревнованиях по любительской связи на КВ - здесь:

О радиолюбительстве - 6. Соревнования

Суть соревнований для ЛЛ: за сутки установить максимальное количество любительских радиосвязей с максимальным количеством стран, используя передатчик ограниченной мощности. За связи начисляются очки. За страны - множитель. Потом очки умножают на множитель. У кого больше - тот и выиграл.

Я тоже принял участие в чемпионате, в статусе "мяса для чемпионов", т.е. без претензии на призовые места. Это не достижение. Принять участие в чемпионате может любой лицензированный радиолюбитель.  Так как в этих соревнованиях участвуют тысячи радиолюбителей со всего мира, значительно повышается вероятность установления связи с дальними или редкими странами. Я выступал в категории "низкая мощность, только голосовая связь".

Отчёт. Чемпионат мира глазами "середнячка".

В описание внесены некоторые упрощения. Если будет интерес к подробностям - с удовольствием прокомментирую.

1. Аппаратура

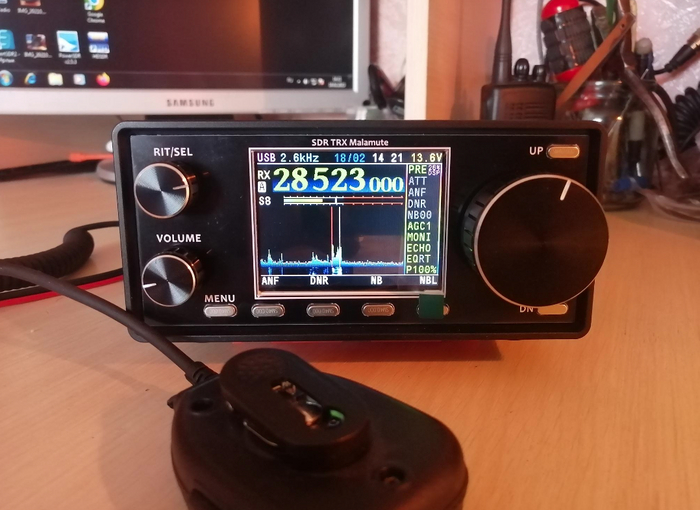

- Приёмопередатчик (трансивер) "Маламут", производство и схемотехника - Россия.

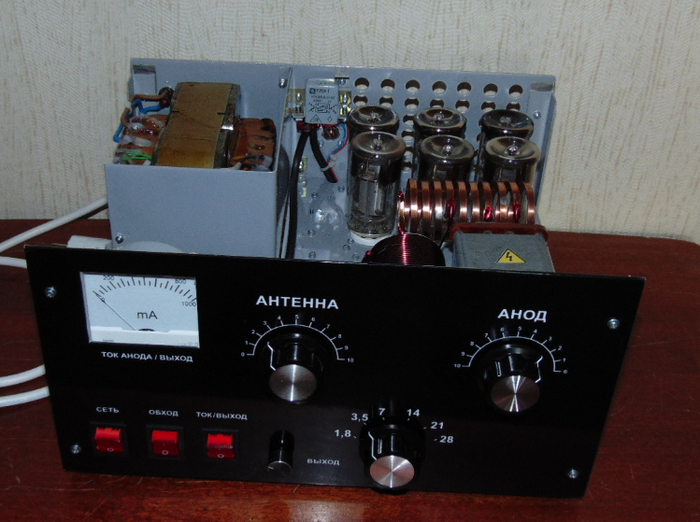

- Усилитель мощности радиосигнала УМ-200. Выходная мощность 100 ватт.

Производство и схемотехника - СССР.

- Антенна "Вилка 40/10", производство и разработка - Россия.

2. "Первый дневной" сеанс

Радиосвязи на "дневных" диапазонах, длина волны 20, 15 и 10 метров. Работа на количество связей. В это время в основном удаются связи на расстояние от 600 до 3000 километров. Набирается количество связей со странами, где много радиолюбителей - Европа, Казахстан, Россия. Проведено более 100 связей.

3. "Вечерний" сеанс

С наступлением темноты открываются диапазоны 160, 80 и 40 метров. На них хорошо слышны совсем ближние станции - Прибалтика, Северо - запад России, страны Скандинавии, Польша. С этими странами  проведено около 50 связей.

4. "Ночной" сеанс.

Обычно ночью все проводят связи на диапазонах 160 и 80 метров, но в Санкт-Петербурге распространение радиоволн носит "арктический" характер, и на 160 и 80 метрах дальние станции слышны не очень хорошо, так как нет полной темноты, а вот на типично "дневных" диапазонах можно установить связь с очень дальними странами. Ночью работаю на множитель. То есть сижу на "дневных" диапазонах и выискиваю дальние страны. Проведено около 100 связей, в том числе с Бразилией, Аргентиной, Чили, Парагваем, Коста-Рикой, Китаем, Японией, Марокко, Французской Гвианой, Островами зелёного мыса, Австралией, Индонезией, США, Канадой и многими другими. Ночной сеанс завершил в 02-00 МСК. Множитель наработан хороший (более 100), претензий на призовые места нет, можно и отдохнуть.

5. "Утренний" и "Второй дневной" сеансы.

Утром нарабатывается множитель на азиатские страны. Работа на диапазоне 15 метров. Множитель увеличен до 120. Днём - добиваем количество связей с "простыми" странами.

Резюме:

Всего за трансивером проведено чуть больше 12 часов. Установлено более 400 связей, наработан множитель более 120. Расчётное количество очков - более 100 000. Это такая средняя серединка. Главное достижение - проведены связи с некоторыми "новыми" странами, то есть за много лет радиолюбительского стажа раньше связаться с ними не удавалось.

Политические аспекты:

1. IARU (Международный радиолюбительский союз), в отличие от многих спортивных федераций, не ввёл никаких санкций против российских радиоспортсменов.

2. Некоторые радиолюбители (не все!) из Польши и Прибалтики принципиально не отвечали на вызовы российских радиостанций.

3. Все остальные отвечали с удовольствием, и, не смотря на крайне сокращенный характер радиосвязи в ходе соревнований, находили секунду - другую, чтобы сказать "спасибо". Причём по-русски. И это радует.

Наверное, в век интернета и сотовой связи моё увлечение выглядит несколько архаично.

Но мне нравится. Любительское радио даёт возможность поймать "романтику дальних странствий" не выходя из дома. Всем удачи! 73!

Сегодняшний пост носит исключительно теоретический характер,

и написан по заявке Уважаемых читателей.

Этот пост - не более чем сказка в жанре "Хоррор" с научно - популярным уклоном.

В качестве практических рекомендаций из всего текста поста можно принимать только марки и модели радиоприёмных и радиопередающих устройств, которые вполне применимы в походе, в экспедиции, а также на территориях, не охваченных сотовой радиосвязью.

Организация гражданской радиосвязи в условиях ядерной войны.

Теория вопроса 1. Диапазоны, используемые для гражданской радиосвязи и радиовещания.

Все радиоволны имеют длину. Длина волны определяется частотой радиосигнала. Раньше на шкалах радиоприёмников писали длину волны. Сейчас пишут частоту в килогерцах (КГц) или мегагерцах (МГц). Поэтому далее будут указаны именно радиочастоты.

1. Ультракороткие волны (УКВ). Волны длиной от 1 до 10 метров.

Обозначение на радиоприёмнике: "FM".

Частоты для радиовещания: от 87 до 108 МГц.

Частоты для гражданской радиосвязи: 145 - 147 МГц.

Распространяются УКВ только в пределах прямой видимости.

Максимальное расстояние, на котором мы можем услышать сигналы FM радиостанций - 60 километров от передатчика.

2. Короткие волны (КВ). Волны длиной от 10 до 150 метров.

Обозначение на радиоприёмнике: "SW".

Частоты для радиовещания: от 3 до 25 МГц.

Частоты для гражданской радиосвязи: 27 - 28 МГц.

Распространяются КВ разнообразно. И в пределах прямой видимости, и с отражением от верхних слоёв атмосферы.

Максимальное расстояние, на котором мы можем услышать сигналы КВ радиостанций не ограничено и непредсказуемо. Бывает так, что радиостанция, расположенная на другом континенте слышна лучше, чем радиостанция, расположенная в соседней деревне.

3. Средние волны (СВ).

Обозначение на радиоприёмнике: "МW" или "АМ"

Частоты для радиовещания: от 520 до 1750 КГц.

Частоты для гражданской радиосвязи: Гражданская связь запрещена.

Распространяются СВ в светлое время суток так называемой "Приземной волной", то есть радиоволна идёт вдоль земли, и может "загибаться" за горизонт. В тёмное время суток СВ распространяется как КВ, но на меньшее расстояние.

Максимальное расстояние, на котором мы можем услышать сигналы СВ радиостанций днём - 500 километров, ночью - 3000 километров.

Теория вопроса 2. Влияние последствий ядерного взрыва на радиосвязь.

1. При ядерных взрывах в ионосфере образуются области повышенной ионизации (ОПИ). Области повышенной ионизации по-разному влияют на радиосвязь в различных частотных диапазонах.

2. Для средних волн (СВ) ОПИ не оказывает существенного влияния на радиосвязь, так как радиостанции этого диапазона работают в основном приземными волнами.

3. При связи отражёнными от верхних слоёв атмосферы радиоволны диапазона КВ поглощаются ОПИ. В зависимости от мощности взрыва и удаления трассы радиосвязи от эпицентра связь на KB может быть нарушена на время от нескольких минут до нескольких часов.

3. Для диапазона УКВ ОПИ приводит к увеличению помех в этом диапазоне и дальность связи снижается. В некоторых случаях связь становится невозможной.

https://studopedia.ru/7_16776_vliyanie-yadernih-vzrivov-na-r...

Набор радиотехнических средств для организации радиосвязи в условиях ядерного поражения или иной чрезвычайной ситуации.

В условиях ЧС, для получения необходимой информации и организации радиообмена необходимо иметь три независимых канала радиосвязи:

1. Односторонняя радиосвязь (радиоприём)

на ВСЕХ доступных вещательных диапазонах: УКВ, КВ и СВ.

Для этой цели годится любой радиовещательный приёмник. Причём чем приёмник больше, тем лучше. Примеры (не реклама):

https://www.dns-shop.ru/product/4ca3a0057dad3330/radiopriemn...

https://www.dns-shop.ru/product/4ca3a0037dad3330/radiopriemn...

https://www.dns-shop.ru/product/e0dc13bda8c42eb1/radiopriemn...

Цена вопроса - от 1000 до 1500 рублей.

Кроме штатной антенны необходимо иметь внешнюю антенну. Внешняя антенна - это кусок провода (любого), длиной 5 - 10 метров. Один конец провода надо зачистить на длину 5 см. Если на штатную антенну приёмника ничего принять не получается, то зачищенный конец приматывается к штатной антенне (так, чтобы был контакт провода с антенной приёмника), а другой конец выбрасывается в окно. Лучше, если антенна не будет висеть вдоль стены, а будет заброшена на соседнее дерево.

2. Двухсторонняя радиосвязь на малых расстояниях в группах.

Для такой радиосвязи используются радиостанции УКВ диапазона. В зависимости от окружающих условий радиосвязь возможна на расстояние до 10 км.

Есть рации очень простые в применении, но с ограниченным радиусом действия. Например:

https://www.dns-shop.ru/product/4f2f0156f6443332/nabor-radio...

https://www.dns-shop.ru/product/29d97d779b8b3330/nabor-radio...

Цена вопроса - от 1750 до 3000 рублей за пару. Рекомендую покупать рации по числу членов семьи.

Есть рации посложнее, но у них и дальность повыше, и более широкий функционал:

https://баофенг.рф/radio/uv5r

Это для "продвинутых" пользователей. Обзоры широко представлены в сети.

3. Радиосвязь поиска. Диапазон "СиБи" 27 - 28 МГц.

Радиосвязь на расстояния до 50 км, а если повезёт - то и на тысячи километров. Этот тип радиосвязи нужен для поиска "незнакомых" групп, установления связи с центрами МЧС, поисковыми отрядами и т.д. Диапазон широко используется водителями большегрузов (дальнобойщиками) и таксистами вне больших городов. Кроме этого, на 9 и/или 19 канале этого диапазона почти во всех регионах России и во всех странах мира работает аварийная служба.

Использование диапазона разрешено всем гражданам без ограничения по полу, возрасту и иным признакам.

Рекомендованные изделия:

https://www.midland-rus.ru/goods/eger-80-komplekt-2

https://www.midland-rus.ru/goods/alan-42-1057

Цена вопроса - около 9 000 рублей. Более дешёвые - не советую, в них мало каналов, а в рации поиска каналов должно быть много.

Также рекомендую приобрести штатную внешнюю антенну, вот такую:

https://www.midland-rus.ru/goods/optim-1s-100-714

Для подключения антенны к рации понадобится переходник SMA - UHF (в магазине подскажут).

Хранение и последующее использование радиооборудования в условиях ЧС.

1. Для хранения радиооборудования, которое планируется использовать после применения противником ядерного оружия необходимо использовать металлический ящик. Это предотвратит разрушение полупроводниковой основы приёмников и раций. Ящик годится любой, например, есть недорогие ящики для размещения электрощитков. Например - такой:

https://petrovich.ru/catalog/10174/660878/.

Главное, подобрать по размеру. Все приборы должны быть выключены, а батареи вынуты.

2. В ящике должны находиться собственно радиоприборы, не менее, чем по два комплекта батарей для каждого изделия, а если у Вас куплены аккумуляторные радиоприборы - их аккумуляторы должны быть заряжены. Также будет полезен соответствующий аккумуляторам по мощности и напряжению повербанк. Аккумуляторы необходимо подзаряжать раз в месяц.

3. Не включайте радиоприборы по меньшей мере в течение двух часов после ядерного удара. Во-первых, в это время Вы ничего не услышите (вся связь будет перекрыта радиошумами), во-вторых, этим вы исключите риск подтверждения изделий электромагнитным излучением ядерного взрыва.

4. В первую очередь включайте радиоприёмник на диапазоне FM. Прослушайте весь диапазон. Если радиостанции не прослушиваются после десятикратного прохода диапазона вверх - вниз, переключайтесь на диапазон MW (АМ). Также десятикратно проходите диапазон. Если и там никого не слышно, переключаемся на диапазон SW. Тоже десять раз - вверх / вниз. Ручку настройки вращать медленно...

Если и здесь никого нет - поздравляю. Вы остались одни в этом мире...

Теперь Вы - Адам и Ева. Вам - возрождать человечество.

Конец страшной сказки.

Предвижу вопрос: ЗАЧЕМ я это написал? Отвечу:

1. Кроме ужасов ядерной войны в посте приведены совершенно полезные базовые знания по радиосвязи и радиовещанию. К сожалению, в век смартфонов и интернета они утрачены. Пост их восстанавливает.

2. Интерес к "технологиям выживания" существует. И лучше будет, если о них расскажут специалисты, а не любители тушёнки и патронов.

3. Все радиоприборы, описанные в посте, безусловно полезны в походах, дальних поездках на авто, да просто при вылазке в лес за грибами. Обычными грибами...

4. Бережёного Бог бережёт. Просто по закону Мерфи если многие подготовятся к некоторому событию, и потратят на подготовку деньги, событие не произойдёт.

Слушаем радио! Всем - 73!

Для заинтересовавшихся темой:

Все мои посты про радио

Выкладываю обещанный отчёт о радиолюбительских соревнованиях

Ham Spirit Contest SSB (голосовая радиосвязь). Соревнования прошли 26-27 ноября 2022 года.

Положительные моменты: соревнования состоялись. В них приняло участие почти 500 радиолюбителей из разных стран мира. Были участники со всех континентов. Как из дружественных, так и из "недружественных" стран. Никаких ограничений на участие в соревнованиях по странам, национальностям и политическим взглядам не устанавливалось.

Отрицательные моменты: иностранных участников было мало. В основном - наши. И, в принципе, для международных соревнований 500 участников - это мизер.

Личная оценка: соревнования состоялись, и дали возможность выступить радиолюбителям России на международной площадке. Но главная цель соревнований - привлечь большое число иностранных участников, и показать - что Ham Spirit (дух радиолюбительства) сильнее стремления получить сертификат престижных соревнований CQ WW DX Contest, на мой взгляд, не достигнута. Ham Spirit проводились в те же даты, что и CQ WW, и большинство радиолюбителей мира предпочло участие именно в CQ WW. Впрочем - соревнования Ham Spirit показали и другое. А именно - решимость радиолюбительского сообщества противостоять несправедливости. В том числе и путём отказа от участия в международных соревнованиях, организуемых на дискриминационных условиях.

Что такое Ham Spirit? Цитата:

Радиолюбители должны на международном уровне посвятить себя духу открытости миру, энтузиазму в отношении технологий, терпимости, человечности и бескорыстной готовности помочь. Целью и назначением любительской радиослужбы является наука и исследования, образование и обучение, международное взаимопонимание, а также поддержка властей в установлении каналов связи в случае бедствий. Радиолюбители действуют по правилам Ham Spirit (духу радиолюбительства) вне зависимости от социальных различий, таких как цвет кожи, язык, религия или политические убеждения собеседника. Любительская радиослужба не преследует никаких политических, религиозных, военных или коммерческих целей.

The Amateur’s Code by Paul M. Segal, W9EEA (1928)

https://hamspiritcontest.ru

История про ограничения для россиян и CQ WW DX contest здесь:

Как я не принял участие в CQ WW DX Contest 2022. 29.10.2022

Там же есть рассказ о том, что такое радиолюбительские соревнования, и зачем они нужны.

Какие радиоспортсменам следует из этого сделать выводы из результатов Ham Spirit Contest:

1. В условиях ограничения доступа на международную спортивную арену российским радиолюбителям, да и другим спортсменам действительно стоит создавать свои площадки. И положительные примеры этому (особенно в радиоспорте) есть:

https://rdxc.org/asp/pages/news.asp

https://eurasia-contest.com

https://cqm.srr.ru

2. Не следует назначать дату соревнований на те же дни, в которые проводятся соревнования, из которых россиян исключили, либо (как в CQ WW) ограничили в правах. Это, конечно, выглядит эффектно, но неэффективно. Количество радиолюбителей в мире не так велико, а участвующих в соревнованиях - ещё меньше. Свободные от международных соревнований выходные дни есть, и лучше перенести свои альтернативные площадки на альтернативные же даты.

Личный результат: Участвовал. Получил удовольствие. Поддержал товарищей. На призовые места не претендовал, и с вероятностью 100% их не займу.

Резюме: Да, оглушительный успех не достигнут. Да, участников было относительно немного. Но они были. Из самых разных стран. Значит - поддержка есть. Значит - всё будет хорошо. 73!
