397

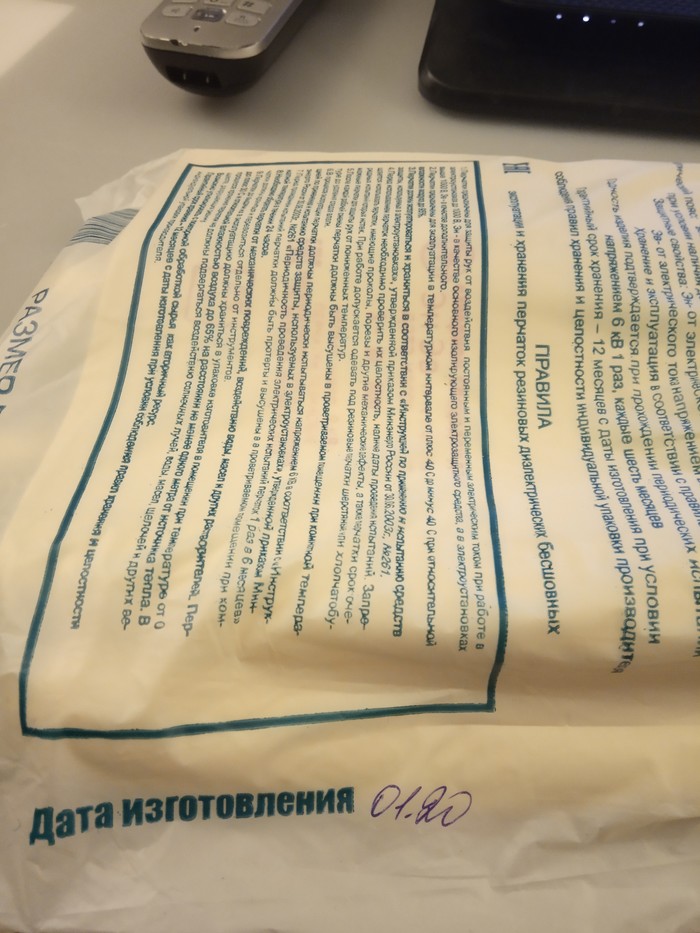

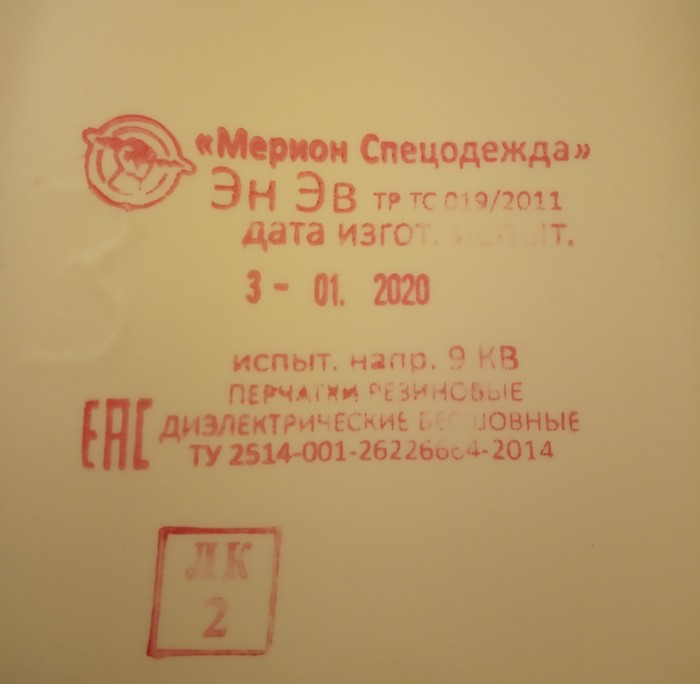

Перчатки из будущего

Купил я значит себе подарок к новому году.
Перчаточки диэлектрические, новенькие.
Открыл дома полюбоваться, достал из упаковки,смотрю, действительно новые, даже слишком...

Перчатки из будущего Энергетика, Средства защиты, Реальность, Юмор, Длиннопост, Истории из жизни
Перчатки из будущего Энергетика, Средства защиты, Реальность, Юмор, Длиннопост, Истории из жизни
Показать полностью 2
-35

Маленький опрос для создания большого поста.

Уважаемые пикабушники ответьте пожалуйста на пару вопросов. Просьба отвечать честно,не заглядывая в комментарии.

Внимание вопрос:Ваше отношение к электричеству с точки зрения профессии.

Варианты ответа.
А)прямое (хорошо разбираюсь)
Б)косвенное (плохо разбираюсь)
В)никакое (что то знаю,но не разбираюсь вообще)

Какой у вас дома ток в розетке?

Варианты ответа:
А)Постоянный
Б)Переменный

Какое напряжение в стандартной розетке(В Европе)?

Варианты ответа:

А)220 вольт
Б)110 вольт
В)380 вольт
Г)Затрудняюсь ответить

Вопрос для "самых продвинутых":
Какая частота в Европе?
А)60гц
Б)50гц
В)Затрудняюсь ответить

Варианты ответов просьба писать просто последовательностью букв. Например: бавг.

Тапками прошу сильно не кидать)
хочу написать большой пост о бытовой электрической сети.

Показать полностью
106

Современные проблемы требуют современных решений.

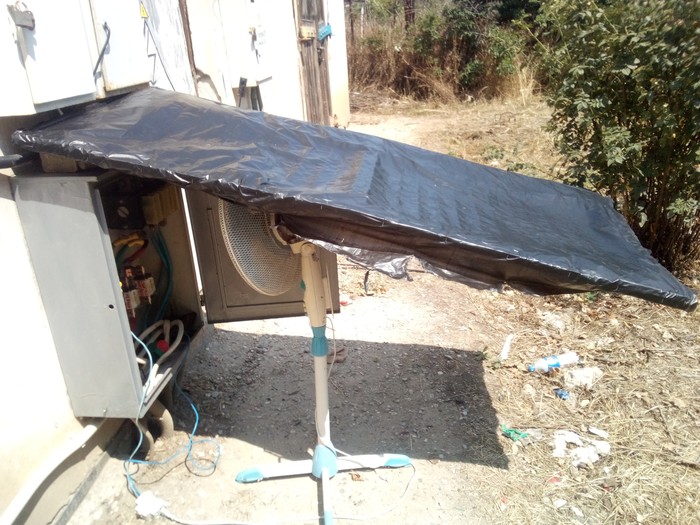

Современные проблемы требуют современных решений. Электричество, Энергетика, Смекалка, Длиннопост, Работа
Современные проблемы требуют современных решений. Электричество, Энергетика, Смекалка, Длиннопост, Работа
Современные проблемы требуют современных решений. Электричество, Энергетика, Смекалка, Длиннопост, Работа
Показать полностью 3
270

А все-таки оно греется!

Прихожу я значит сегодня на свою любимую подстанцию для того чтобы замерять температуру рубильника установленного в прошлом месяце.

В руках у меня пирометр ADA TemPro 550 (не реклама,для тех кому будет интересно что это за штука)

А все-таки оно греется! Электрика, Энергетика, Электричество, Греется, Трансформаторная будка, Рубильник, Длиннопост, Работа

процесс установки (замены) рубильника

А все-таки оно греется! Электрика, Энергетика, Электричество, Греется, Трансформаторная будка, Рубильник, Длиннопост, Работа

С температурой рубильника все ок.

Но почему то меня сильно потянуло к главному рубильнику Трансформатора 2 (далее РТ-2)

А все-таки оно греется! Электрика, Энергетика, Электричество, Греется, Трансформаторная будка, Рубильник, Длиннопост, Работа

общий вид и процесс измерения.

Я был немного удивлен.

Исходя из моих расчетов и графика нагрузок нагрузка не привышала 200 А.

К сожалению мои токовые клещи не в состоянии обхватить эти шины и замерять ток нечем.

Таак,что мы там намеряли?

А все-таки оно греется! Электрика, Энергетика, Электричество, Греется, Трансформаторная будка, Рубильник, Длиннопост, Работа

Тю,на этом даже мясо нормально не прожарится.

93 градуса на нижнем ноже фазы А.(Крайний правый нож)

Ищем дальше.

А дальше-больше!

А все-таки оно греется! Электрика, Энергетика, Электричество, Греется, Трансформаторная будка, Рубильник, Длиннопост, Работа

Не видно точку измерения,но отлично видно температуру. 140 градусов на нижней ламели ножа фазы А.

Так то не плохо.Необходим вывод в ремонт.

Но все решит энергоснабжающая компания.

Спасибо за внимание.

Пост об ЭТОЙ подстанции https://pikabu.ru/story/kak_ustroena_tp_6292170

Показать полностью 5
305

Немного о бабуськах и электричестве.

Пост написан на фоне горящего жопэ.
Дело было так: Приходит ко мне друг (шабашим вместе) и говорит:
Слушай,у меня на даче кабель 2*6 алюминия и автомат на 25. Замени кабель по братски.
Я отвечаю:не вопрос,достаю бухточку АВВГ 4*16 метров 40 и спрашиваю "хватит"?
Он отвечает:конечно,давай.
Тянем кабель по столбам.
Натянули.
Ииии...
Не хватило метра кабеля.
Решили нарастить кабель со стороны РУ 0,4кВ.
ШС стоит за забором двора.
Забор из сетки рабицы высотой 0,5м.
Пролазим через заборрр...
И видим на ШС новый замок.
Как так? Вчера же был другой.
Свисающий со столба кабель вытаскиваю за забор.
Приступаем к опрессовке жил.
Из дачи расположенной за ШС выскакивает бабка.
(Я-я;Д-друг;Б-бабка)
Б:Что вы тут делаете?
Я,Д:Кабель меняем.
Б:А разрешение у вас есть?
Я:Есть,но мне не требуется разрешение на опрессовку.
Б:А почему вы лазяли в щит?
Я:Нам нужно осмотреть ваш шкаф для уточнения возможности и способа подключения.
Б:ВЫ НЕ ИМЕЕТЕ ПРАВА!ЭТО НАШ ШКАФ. МЫ ЕГО СТАВИЛИ САМИ.
Я:Мне диспетчер сказал что этот шкаф на их балансе так как это доучетные цепи. И на этом шкафе должен стоять замок РЭСа.
Б: Это наш шкаф мы сами от вас замок поменяли.
Я:Вы не правы это шкаф РЭСа. Кто говорите поменял замок?
Б:это все РЭС.
Я:......
Я:Всё,не мешайте нам работать.
Бабуська ушла звонить кооперативному электрику.
Б: Они там кабель меняют,Саша прийди разберись,там кабель как моя рука толстый.Они мощность огромную воруют этим кабелем.
(напомню, устанавливаем АВВГ 4*16,при вводе СИП 4*25)
Приходит электрик.
Э:Что вы тут делаете? Почему такой толстый кабель? Зачем вам 25 квадрат?
Я: это 16.
Э:ладно,работайте, извините за беспокойство,только без меня не подключайте,ключ у меня.
Б:Зачем вам такой толстый кабель?У нас все сгорит!И раз у вас такой толстый кабель,то вы воруете. Я буду требовать чтобы вам опломбировали весь кабель.
Я:*fasepalm*
Д:*fasepalm*
Б:*уходит нах.. Ой тоесть в закат*

Показать полностью
73

Чудо-юдо этажный щит

Вызвали меня значит на объект. Прожектор на 5 этаже починить.
Надо было взять питание откуда-то.
Открываю я значит этажный щит....

Чудо-юдо этажный щит Электричество, Дом, Электрика, Кривые руки, Длиннопост, Работа

Меня встречает автомат (сверху) резко выпрыгнув из электрощита.

Чудо-юдо этажный щит Электричество, Дом, Электрика, Кривые руки, Длиннопост, Работа

Стоит вверх ногами. Перевернем.

Чудо-юдо этажный щит Электричество, Дом, Электрика, Кривые руки, Длиннопост, Работа

Мдаааа... 40 ампер. Поясню,этот автомат стоит на одну двухкомнатную квартиру. В ТУ у человека прописан автомат на 25 ампер.

Чудо-юдо этажный щит Электричество, Дом, Электрика, Кривые руки, Длиннопост, Работа

Опа! Реверс. Что-то человек явно намудрил. Куда смотрит энергосбыт?

Чудо-юдо этажный щит Электричество, Дом, Электрика, Кривые руки, Длиннопост, Работа

Еще "ошибочка".
Пожалуй,я с другого щита запитаюсь...

Чудо-юдо этажный щит Электричество, Дом, Электрика, Кривые руки, Длиннопост, Работа

Досвидания!

Показать полностью 6
-32

Я сделаль!или "считочек"

Собрали электрощит для кафе.

Я сделаль!или "считочек" Щит, Электричество, Электрощит, Монтаж электрощитка, Длиннопост

Почему то на фото кажется что стенки кривые....

Я сделаль!или "считочек" Щит, Электричество, Электрощит, Монтаж электрощитка, Длиннопост

Щит для кухни в кафе. Пустоты закроем когда приедут пластроны.

Раньше стояло ЭТО.

Я сделаль!или "считочек" Щит, Электричество, Электрощит, Монтаж электрощитка, Длиннопост

Вот что осталось от старых щитов.

Я сделаль!или "считочек" Щит, Электричество, Электрощит, Монтаж электрощитка, Длиннопост

Еще один "считочек" который мы модернизировали.

Я сделаль!или "считочек" Щит, Электричество, Электрощит, Монтаж электрощитка, Длиннопост

Поменяли только автоматы.

Ну вот вроде бы и все. Спасибо!

Показать полностью 5
-48

Я робот Вертер!

Я робот Вертер! Электричество, Юмор, Электрощит
Показать полностью 1
101

Вру 2.0

Однако,здравствуйте!
Привезли мне значится свежесобранный щит Вводного Распределительного Устройства (ВРУ).

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Все вроде бы хорошо НО...открываем дверку.

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Мдаааа.

Рубильник отходящих линий 1.

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Рубильник отходящих линий 2.

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Оба рубильника ОТКЛЮЧЕНЫ. Ручка правого смотрит вверх,левого вниз..

Рубильник поближе.

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Система шин. Недопилена...

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Главный рубильник. Обожаю сварку...

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни

Все рубильники включены.

Вру 2.0 Вру, Электрощит, Электричество, Рукожоп, Неправильно, Горе-Мастера, Длиннопост, Истории из жизни
Показать полностью 8
2013

Как устроена Т.П.

Решил создать пост для тех,кто всегда интересовался что же находится за закрытыми дверями трансформаторных подстанций.


Вот одна из них.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Как вы заметили моя подстанция немного не похожа на остальные внешне.


На каждую подстанцию приходит кабель высокого напряжения с главной подстанции.

Высоковольтный кабель заходит в распределительное устройство высокого напряжения сокращенно РУВН.

Или Распределительное Устройство 6000(или 10000)в,сокращенно РУ-6кВ.

На нашей подстанции двери РУВН выглядят так:

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Зайдем внутрь.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Справа и слева расположены Камеры Сборные Одностороннего Обслуживания (КСО) или ячейки.

В ячейках расположены Выключатели Нагрузки (ВН),это такие большие "рубильники".Они нужны для того чтобы отключать подстанцию в случае аварии или для ремонта.


Ячейка ввода.Сюда приходит кабель с главной подстанции и через ВН напряжение расходится по другим ячейкам.Открыть этот шкаф я не могу,дверь заблокирована до тех пор пока ВН включен.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Рассмотрим другую ячейку,она отключена или как говорят энергетики "погашена".

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Откроем дверь.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа
Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Снизу видим кабель приходящий на контакты ВН так называемые подвижные контакты или ножи.Они входят в верхние контакты,те черные штуки это камеры для гашения дуги.При отключении ВН под нагрузкой(когда к нему подключено какое либо оборудование) образуется искра как при сварке - дуга.Дуга из за своей температуры очень вредна для контактов-она их плавит и чтобы этого не происходило устанавливаются дугогасительные камеры.

Сверху видно окрашенные пластины - шины.они нужны для передачи и распределения энергии - по ним течет ток.Они сделаны из алюминия,но бывают и медные.

Вот шинный мост он нужен чтобы с правых ячеек электричество попадало на левые или наоборот.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Вот высокое напряжение по кабелю пришло на подстанцию попало в РУВН ,прошло через ВН,пробежало по шинам и что же дальше?

Дальше высокое напряжение попадает в сердце подстанции-трансформаторный отсек.

Их у нас два.Вот двери отсеков.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Внутри них находятся трансформаторы.Они понижают напряжение с 6000в до 380в.Они же являются источником гудения.Сфотографировать трансформаторы мне не удалось двери не открываются из за ржавых петель.

Возьмем фото из интернета.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

В нашей ТП трансформаторы примерно такие же но постарше  и пострашнее.

Вот те красные кабели это кабели высокого напряжения пришедшие из РУВН с напряжением 6000 в,а кабеля справа это кабеля низкого напряжения.


Они идут вот сюда.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Распределительное Устройство Низкого Напряжения (РУНН) или РУ-0,4 кВ.

Зайдем внутрь.

Видим Главный Распределительный Щит ГРЩ.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Вот главный рубильник трансформатора 1,рассчитан на ток 1000А.

Дальние цветные шины приходят с выводов низкого напряжения трансформатора.

Неокрашенные шины идут вверх и обеспечивают питание левой стороны щита.

У этого рубильника нет рукоятки-привода.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Он выключается вручную специальной штангой.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Крюк вставляется в ушко и штанга тянется руками вниз.

Важный момент такой рубильник нельзя отключать под нагрузкой иначе будет дуга.



Вот рубильники отходящих линий. Напряжение приходит сверху с металлических шин.Проходит через медные ножи рубильника,попадает на предохранители(белые прямоугольные штуки).

Они сделаны из фарфора.Внутри фарфорового паралелепипеда проходит тонкая медная проволока которая перегорает при коротком замыкании.При перегорании предохранителя образуется дуга и чтобы ее гасить предохранитель заполнен кварцевым песком.Дальше напряжение попадает на цветные провода и уходит к потребителям через устройства учета энергии(счетчики).

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Например сюда.

Как устроена Т.П. Трансформаторная будка, Подстанция, Электричество, Электроэнергетика, Высокое напряжение, Длиннопост, Работа

Дальше электричество расходится по домам и питает ваши приборы.

В том числе и устройство с которого вы читаете этот пост.

Показать полностью 16
