К посту о предметной фотосъемке (https://pikabu.ru/story/ideya_predmetnoy_semki__hummer_h2_54...)
В посте было указано, что кольцо сделано мной, собственно поэтому и решил запилить пост о его создании (к тому же в комментариях был желающий взглянуть на это, что ж, @voronezzz, этот пост как минимум для тебя :)
Очень часто видел в клубах фотографов с такими кольцами, собственно начал гуглить что, где и почём. Глаза начали округляться уже после первой ссылки - такая приблуда стоит тысяч 6 в среднем. Моя еврейская студенческая бедная натура начала предпринимать варианты создания такого приспособления. Сразу же начал искать посты о создании колец, потому что был уверен, что не одного меня жаба душит у одного меня руки чешутся.
К счастью навыками хоть какой-то пайки я обладал и немного понимал что и куда.

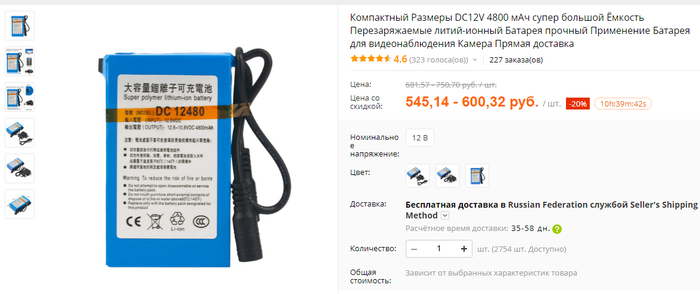

Началось все с заказа на Али источника питания, через минут 5 поисков я наткнулся на вот этого товарища.
Интересен он тем, что у него есть 1-тумблер, 2-разъем для подключению к контроллеру, 3-разъем для зарядки, 4-собственно сама зарядка. Ну и плюсом конечно то, что он легкий, достаточно компактный и уже обмотан синей изолентой и не очень дорогой.
Кстати для расчета времени работы ленты от аккума можно воспользоваться формулой:
t ≈ (C * 1000) / (I * k), где
t - время аккумулятора, ч (h);
C - емкость аккумуляторной батареи, А*ч (Ah); Производитель аккума заявил 4800 мАч, по отзывам где то 3000 мАч.
I — суммарный ток потребления, мА (mA), I = P / U;
k - коэффициент неполноты разряда аккумулятора (k = 1.3).
Нам надо запитать 1,8 метра светодиодной ленты с напряжением питания 12V (U) и общей мощностью 12,6W (P). Для этого у вас имеется аккумулятор с емкостью в 3 Ah (C).
Сумарный ток по потребления I = 12,6/12 = 1,05 A = 1050 mA.
Подставляем в формулу t = (3 * 1000) / (1050 * 1,3) = 2,2 часа.
Для съемки в клубе вполне должно хватать, учитывая, что мы получили время БЕСПЕРЕБОЙНОЙ РАБОТЫ. Ну а для моих нужд и тем более сгодится.
Следующим элементом в поиске была сама лента. На Али ее хоть жопой ешь достаточно много. Учитывая то, что мне интересна предметная съемка и всяческие эксперименты со светом, то было решено заказать RGB ленту, чтобы можно поиграться с цветами. Как оказалось это не лучшее решение, т.к. RGB лента не такая мощная как мне бы хотелось и мои объективы не вывозят такой слабый свет.

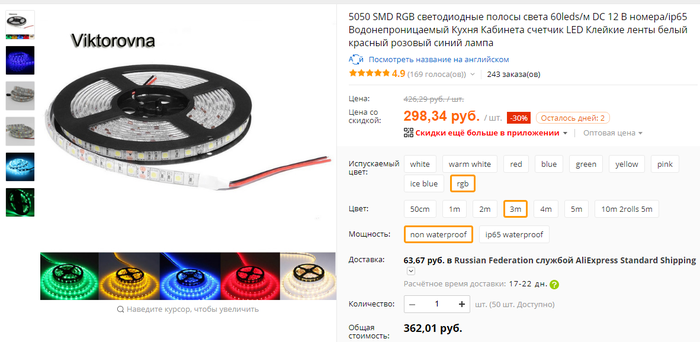

Собственно лента была выбрана 5050 SMD RGB IP20 т.е. не влагозащищенная.
Да, следовало бы выбрать IP65, но для первых экспериментов решил попробовать IP20, пока не пожалел, но об этом позже.
Далее на очереди стоял контроллер для RGB ленты, который собственно и регулировал яркость, цвет и т.д. Вспомнил сразу, что отец говорил мол у него завалялся где-то один и он с радостью мне его предоставит. Таким образом затраты существенно сократились.

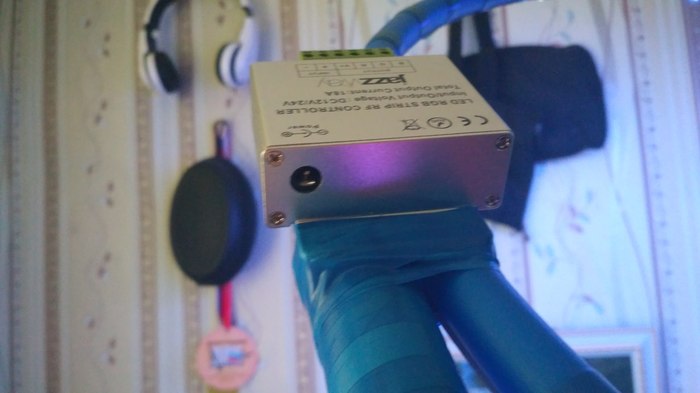

Контроллер на самом деле невроткосмический. Имеет 6 контактов (4 на выход и 2 на вход). Соответственно на вход +и- это питание, а на выход 4 контакта от ленты. Также у него есть разъем который совпадает со штекером от моего аккума, а на пульте сенсорный переключатель цвета позволяющий очень точно его настроить, что не может не радовать.
Дальше необходимо было решить, что же будет служить корпусом. В основном все это крепится на обычный пластиковый корпус в виде обруча, но тут, как говориться, кто во что гораст. Я не стал заморачиваться и пошел по магазинам искать обруч. Первым мне на глаза попался Детский мир, где обручи стоят от 300р (кажется) за 60см. Меня этот вариант не устраивал, поэтому дальше я зашел в Декатлон, там кроме алюминиевых обручей 120см вообще ничего не было. Последним магазином поблизости был Trial Sport. Там я увидел подходящий мне вариант - 60см в диаметре, цена 80р, БЕРЁМ! (Жаль только цвет синий, желательно брать черный или белый)
К моменту покупки обруча все комплектующие были уже у меня на руках и я принялся собирать всю эту вундервафлю конструкцию воедино.

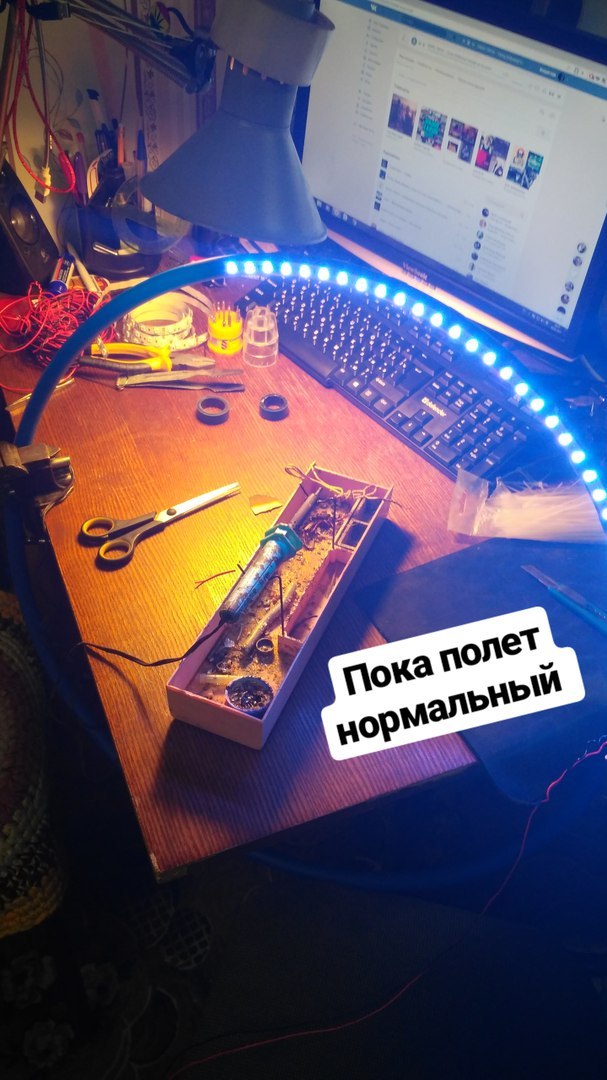

Учитывая то, что лента не очень мощная её следовало закрепить не на внутренней стороне обруча, как это обычно делают, а так, чтобы лента светила прямо в лицо. Поэтому ленту пришлось разрезать на куски и паять в круг.
да, паяю я не очень, но работает же :)
С горем пополам, кучей мата и тонной кофе я доделал ленту (сейчас вся изолента сидит нормально).

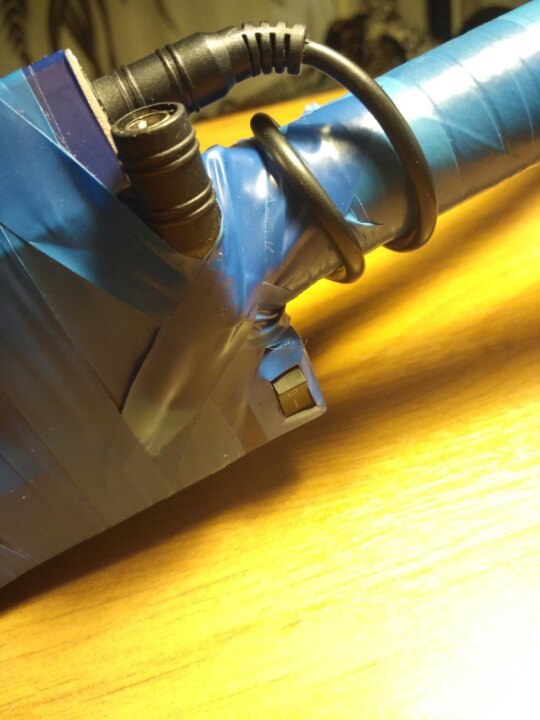

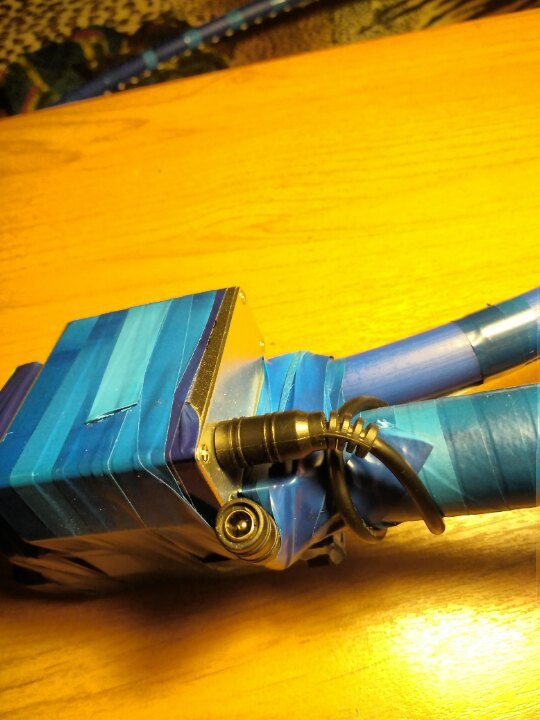

Аккум, контроллер и рукоять было решено присобачить вот таким образом, тумблер выведен так, чтобы удобно было щелкать большим пальцем. Долго пытался найти то, из чего можно сделать рукоять, в итоге сделал из трубки от пищевой пленки. Ну и без синей изоленты конечно никуда.
Исправив все мелкие косячки хотелось уже поскорее сделать тестовые фото и посмотреть на результаты.
Ах да, забыл подсчитать затраты:
- Аккумулятор ~ 600 р
- RGB Лента 3 метра ~ 360 р
- Контроллер + пульт - на халяву, но в интернетах ~ 1000-1500 р
- Обруч ~80 р
- Остальное (трубка + изолента) ~ 100 р
Итого: ~2500 р
Создание такого кольца доставило массу удовольствия и сэкономило кучу средств, надеюсь, что хоть кому-нибудь этот пост поможет ;)
P.S. Не так давно решил все таки заказать ленту с тёплым белым светом и сравнить, что же лучше. Поэтому вскоре возможно запилю продолжение :)
P.P.S. Пока писал пост, пришла смс о том, что новая лента пришла, пошел забирать и готовить апгрейд кольца. Скоро вернусь ;)
Всем синей изоленты)
