Ищу книгу, фантастика про корабль попавший на марс
Уже месяца два - три вспоминаю эту книгу и хочу перечитать, но не могу вспомнить ни автора ни названия, помогите люди добрые.
Вроде как начинается с того что злые марсианцы каким то образом похищают корабль который плыл по морю под парусами (я так помню что вроде время было, когда еще только под парусами и плавали). Людей с корабля вытащили и вместе с другими, похищенными людьми, заставили закапывали гигантские марсианские каналы. Дышать там было тяжело, еды тоже особо не было и главные герои обнаружили что их кормили мясом других похищенных людей и отказывались это мясо есть. Один из героев был врачом. Вроде бунт готовили, больше ничего не помню.
А я токарь
Работаю дома, токарем, фрезировщиком, сварщиком на полуавтомате и аргоне. Можно сказать живу на работе и моя смена не кончается
Показать полностью
1
Криптекс Да Винчи, часть 2.
В прошлой части ( https://pikabu.ru/story/kripteks_da_vinchi_6368009 ) закончили на подготовке получившегося цилиндра к фрезеровке, продолжаем:
Беру третью дюралевую трубу, протачиваю снаружи и внутри, делаю кольцевые метки для десятиштифтов и одну продольную. Накерняю, сверлю и режу резьбу на м4.
Протачиваю десять штифтов из бронзы.
Старая бронзовая втулка с токарного станка, проточил и обрезал по 10 мм. Проточил дюралевые
болванки и напрессовал бронзовые кольца.Это пробки на трубки, напрессовываются.
Примерка.
Завалялся кусочек бронзы, просверлил и нарезал резьбу, получилась гайка которая будет
держать кольца с цифрами.
Ну вот и сборка, делаю пропилы напильником, подгоняю все детали и собираю.
Хомяк пришел в гости, новый девайс ему понравился.
Уфф ну вот и итоговые фото, сокращал количество фото как мог.
Количество деталей 37, вес 700 грамм, потрачено 400 руб. Потрачено так мало так как практически весь металл был в наличии, если все покупать то будет раза в два три дороже.
Показать полностью
25
Криптекс Да Винчи.
Как вы знаете криптекс это шкатулка-сейф с шифром для хранения важных
документов, который был придуман Дэном Брауном в романе Код да Винчи.
Я вообще люблю подобные штуки, кубики в кубе уже надоели да и новый токарный станочек
заехал ко мне в мастерскую, руки зудели что нибудь поточить и было решено сделать такой
криптекс.
Предупреждаю, дальше будет много фото пошагового процесса, кому не интересно мотайте в
конец, там будут итоговые фото.
Самым сложным элементом были кольца с цифрами, я решил сделать десять колец, на каждом
кольце десять цифр, от 0 до 9. На кольца взял корпус аммортизатора от фольксвагена. Почему
от аммортизатора? Потому что труба калиброванная и гладкая, практически не требует доводки.
Ну и вот порезал амморт на куски труб без надписей, зачистил от краски и поставил в
токарный станок на центра, прочертил резцом продольные риски и нарезал на колечки. Нарезал
13 колец с запасом на брак.
На работе выдался свободный час, взял набор штампов-цифр и простучал все кольца.
Теперь воронение колец, чтобы не ржавели и красиво сочетались с белой дюралью. Нагреваю
кольца резаком и кидаю в банку с маслом из того же амморта. Чуть чуть надымил в процессе.
Купил дюралевую трубу на рынке, отторцевал и проточил под кольцо с цифрами, запрессовал
кольцо, сделал проточку под штифты и отрезал.
Еще один кругляк дюрали, с него протачиваю трубку на которую будет все собираться, После
проточки нарезаю резьбу с шагом 1.25 и сделав пробку для зажима в центр, фрезерую паз под
запирающие штифты.
Место закончилось, продолжение следует.
Показать полностью
25
Компьютерное кресло из автомобильного.
Десяток лет сидел я в советском кресле перед компьютером, кресло все было уже обшарпано и его суставы скреплял десяток дополнительных шурупов. И тут жена начала намекать что пора бы приобрести кресло покрасивее, к компу за 50 тыщ то. Изучение цен на офисные кресла повергло меня в уныние, плюс к тому что многие жалуются на недолговечность и ненадежность этих кресел. И тут случайно нашел информацию что люди делают такие кресла из автомобильных, ну и понеслось.
Пассажирское кресло от старого мерседеса, было выпрошено у сотрудника за бесплатно, после чего в углу гаража найдена автомобильная ступица, от жигуля вроде, подшипник там двухрядный, затягивается, будет самое то для поворотного механизма.
Работаю я токарем, зажал ступицу в патрон , срезал болты и прошелся резцом по всем поверхностям, сделал все ровным, ну и чуток металла снял, для облегчения.
Сталь оказалась на ступице весьма неплохой, но ступица была вся страшно кривая. После обточки стало так.
Далее беру пруток и протачиваю ось под подшипник, нарезаю резьбу.
Делаю шайбу которая будет частично вставляться в трубу, обвариваю.
Делаю проточку на половину шайбы, проточка плотно вставляется в трубу, в дальнейшем стык провариться.
Здесь я отторцевал трубу и для примерки вставил в нее ось.
Куплены вот такие колеса, единственное на что потрачены деньги.
Ну и приступаем к резке металла, беру трубу прямоугольного сечения и пластину толщиной 8мм. которая будет усилять крепление колес, так как труба тонкостенная, опасаюсь что будет прогибаться.
Нарезаем все это большой болгаркой.
Сверлю усиляющие пластины и нарезаю в них резьбу М10.
Привариваю пластины к трубе.
После трубы привариваю к круглой пластине, толщина пластины 8мм.
Привариваю квадратные трубы к салазкам кресла и привариваю туда же ступицу.
Привариваю обрезанный кусок трубы к оси ступицы и завариваю получившееся к ножкам.
Предварительно все это крашу.
У кресла отломился регулятор положения спинки, не беда, выточил новый крутилятор и приварил к оси в кресле.
Ну и наконец то, все это собираем.
Ставим кресло на колеса и тут прибегает дочка, залетает на него с криком "это моя ракета, крути меня", в общем прошло уже часа два, а на кресле я пока еще и не посидел.
В общем получилось клево, мягко и комфортно, посижу еще (когда пустят), подумаю, нужно ли делать подлокотники.
Затраты: из денег потрачено 300 рублей, из времени потрачен один день, ну и некоторое количество металла, ржавеющего во дворе.
Впереди еще нормальная покраска и хорошая такая работа по очистке и отмывке старого кресла, отмывать будет жена, поэтому об этом не беспокоюсь.
Зачем мне было это надо? Ну во первых сверхбюджетно, во вторых таки удобно, ну и потешил свои руки, любящие такую самодельщину. Все делалось с большим запасом прочности, в будущем на эту основу можно будет новое кресло поставить, благо они не дорогие.
Показать полностью
25
Как я ножики делал.

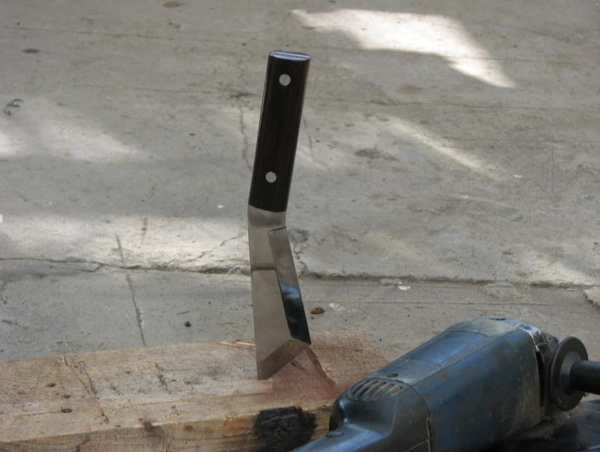

Одно время, очень я полюбил холодное оружие и как человек не чуждый поработать с металлом, начал это оружие изготовлять, сначала делал я такое:
Но потом мне это наскучило и я решил сделать нечто гораздо более сложное, а в частности нож складной, далее описываю свой первый складной нож.
Подарила мне девушка на новый год книжку про изготовление ножей, которая в основном была посвящена тому как мастера изготовляют складные ножи, и поселилась у меня настойчивая мысль попробовать таки сделать своими руками складной нож.
Ну и вот собственно первое фото - подборка материалов, на той самой книжке лежит дисковая пила по дереву которая пошла на клинок,обрезок ручной пилы по дереву которая пошла на запорный лейнер клинка и безымянная где то найденая полоса 5мм. нержавейки, пошедшая на рукоять. Валяются там еще пару втулок которые сначала хотел в качестве оси поставить но вовремя одумался и отказался от такой мысли.
Из обеих кусков пил вырезаны заготовки для клинка и лейнера, я пошел по изначально неправильному пути разъемных лейнера и рукояти, обычно они делаются из одной полосы каленой стали, у меня же обрезок пилы ручной был слишком узок и на полный профиль рукояти не хватало пол сантиметра, поэтому решил вырезать лейнер отдельно после чего в толстой 5мм нержавейке рукояти сделать выборку под пластинку лейнера. Так же на фото уже вырезанные и отшлифованные 2 части рукояти.
Спрофилированный и отшлифованный клинок с просверленным отверстием 4мм.Рядом внутренняя сторона одной пластинки-рукояти с уже установленным лейнером закрепленным 2мя заклепками.Ох и помучился я вытачивая углубление в 1.5мм для лейнера, но настойчивость и час терпеливого шоркания куска нержавейки об наждак сделали своё - получилось.Та же были просверлены отверстия под заклепки скрепляющие рукоять и ось клинка.
Здесь у меня уже добавились две шайбы для фиксации клинка между накладками рукояти, и ось клинка выточенная из обычного гвоздя.Так же была выточена разделительная прокладка и одновременно ограничитель клинка из нержавеющей стали, которую в последствии пришлось переделать так как толщина прокладки была слишком мала, для наглядности необходима была толщина в 4.9мм а прокладка была 4.1мм. Окончательная разделительная прокладка была выполнена в двух деталях и из аллюминия т.к. нержавейку необходимой толщины не нашел.Процесс подгонки толщины прокладки ограничивающей клинок продолжалось минут 40 и это учитывая легкость обработки алюминия. Немного шаркнув по наждаку собирал нож и зажимал в тисах для наглядной проверки насколько хорошо поджимались шайбы к клинку, разжимал разбирал и опять подтачивал.
А вот на этой фотке нож почти в сборе, наглядно можно посмотреть как осуществляется фиксация и внутреннее устройство ножа.
Клинок с проточенными спусками.
Ну и собственно к чему все шло - готовый складной нож, не скажу что получилось все так как хотел, но первый опыт все же.

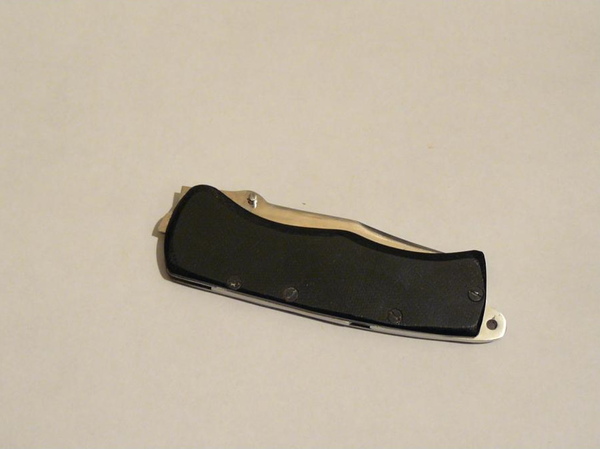

Но на этом я не закончил, надо развиваться, далее сделал такой складник.
Не понравился он мне чем, валяется до сих пор где то на полке, подржавевший уже.

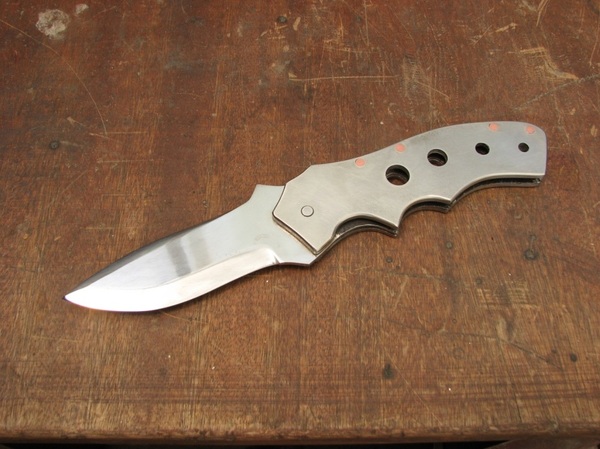

Далее вот этот нож, рукоять тоже из нержавейки, но уже виден рост мастерства, получилось неплохо, был подарен знакомому байкеру, от психов на дорогах отбиваться (к счастью так и не понадобился).

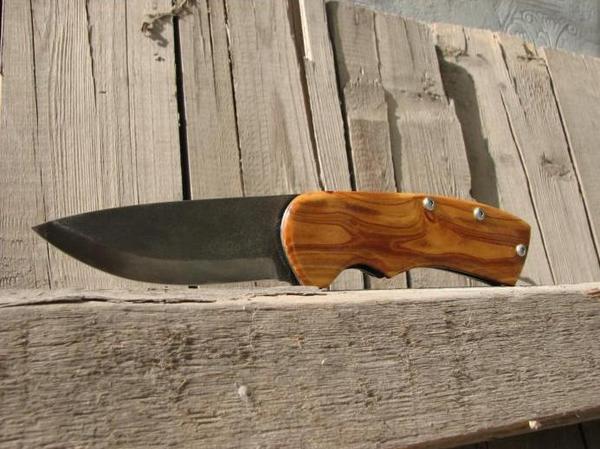

Ну и последний нож, он до сих пор при мне, получился весьма хорош, постоянно пользуюсь при разных работах по дому. Клинок из мех пилы, марка стали Р6М5, на рукояти накладки из древесины вишни, лакированные, ось клинка из дюбеля, пользуюсь уже давно, износа пока не наблюдается.
Показать полностью
22
Как я делал фонари и лазер.
Мне очень нравятся яркие светодиодные фонари и вот случилось печальное, на одном из моих фонарей сорвалась резьба из за того что китайцы поскупились на толщину металла. Получив в итоге фонарь который нельзя использовать, я решил сделать для него новый корпус, как раз к тому времени был доделан самодельный токарный станок. Исходные материалы: убогий фонарь с которого взят диод и драйвер, еще один убогий фонарик с которого взята кнопка и коллиматорная линза, кусок алюминия 800г.
Первая фотка, сам кусок алюминия, вторая- уже просверленное отверстие на 19мм. под аккумулятор 18650.
На этой фотке обтачивается ручка фонаря.
Нарезка резьбы под крышку батарейного отсека, резал плашкой.
Обтачивание передней крышки, прижимающей светодиод. Закручивается на такую же резьбу.
Проточенные крышки и так же проточенная на станке шайба, под грип упор.
Проточка ребер охлаждения.
Диодный модуль.
Ну и итоговый вариант.
А далее я стал заказывать электронику и кнопки на алиэкспрессе и делать уже серьезные фонари, по тоже схеме.
Таких фонарей было сделано три, батарейный отсек на два аккумулятора и диод XML-T6 с хорошим драйвером, большой глубокий рефлектор.
Этот с таким же диодом и рефлектором, но на один аккумулятор, на заказ делал.
Теперь про лазер.
Написали мне как то в личку, просьбу сделать на заказ корпус как на фонарь, но внутрь вставить лазер от пишущего привода DVD RW. Так как я таким раньше не интересовался, то спросил подробности, как это реализуется, человек пропал но интерес остался. Почитав в интернете описания я заинтересовался и пошел в сарай, искать валяющийся там привод, как раз нужного номинала. Фото каретки, откуда был взят сам лазерный диод и линза. Второе фото сам лазер, очень мелок оказался.
Добыв лазерный диод, выточил монтажный модуль и повез все это дело к товарищу электронщику для сборки питающей схемы.
Тут я настраивал фокусное расстояние линзы, ох нелегкое дело это оказалось.
Не спеша выточил корпус.
Ну и как светит.
Питание 18650, при полностью заряженной батарее, на диод приходится около 220 миллиампер. Ну и из радостей, черные пакеты прожигает, штук пять спичек тоже уже спалил. Только вот глаза напрягает сильно. Ну и боюсь словить прямое отражение в глаз, опасно.
Луч видно отчетливо, прям как растянутая раскаленная проволока. Ночью спутника американского не нашел, но мимо пролетал небесный фонарик, я в него посветил-посветил и он погас. То ли он сам гореть перестал, то ли я его таки сбил
