Корчуем Unitronics v280

V280 с котла. Там сейчас стоит другой,со старыми мозгами,но новым контроллером дисплея.
На видео: низкая контрастность и мерцание с переменной громкостью работы повышающего преобразователя "-22в".

С родной платой контраст такой же,резистор крутить бесполезно,а тут его и вовсе нет.
Ниже - как было.

Корчуем Unitronics v280 ПЛК, Ремонт электроники, Хз, Видео, Длиннопост

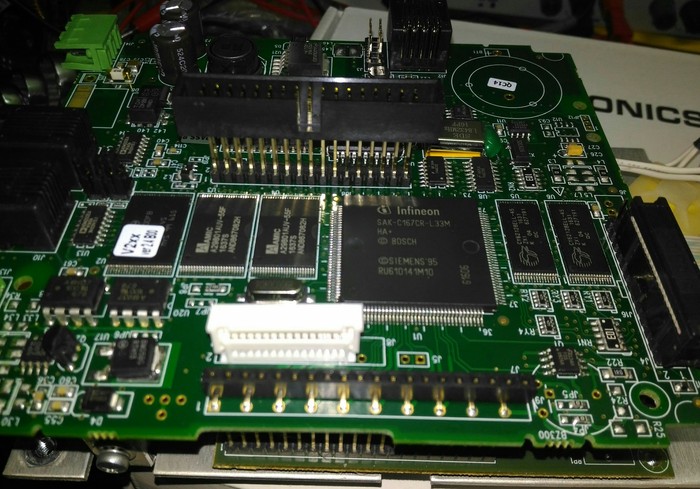

Основная плата плк другой серии и батарейка теперь располагается на плате контроллера дисплея . Это мы тоже поправим.

Корчуем Unitronics v280 ПЛК, Ремонт электроники, Хз, Видео, Длиннопост

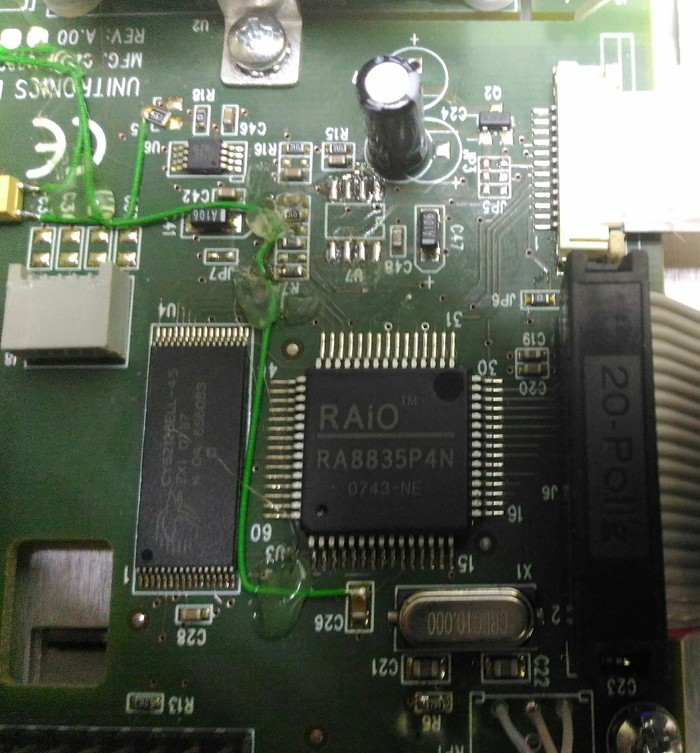

Убрали U7(кто такая - неизвестно),убрали JP5,добавили конденсатор C25 в базу Q2,добавили конденсатор C27 в питание "-22",резистор R6(от фонаря,потому что переменный все равно 22к),резистор R7(тоже от фонаря).

Корчуем Unitronics v280 ПЛК, Ремонт электроники, Хз, Видео, Длиннопост

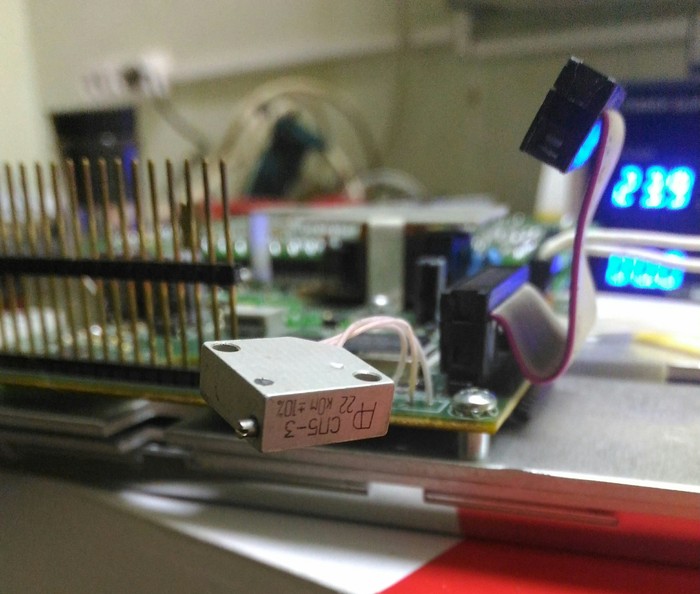

И подстроечный резистор 22к СП5-3.

Корчуем Unitronics v280 ПЛК, Ремонт электроники, Хз, Видео, Длиннопост

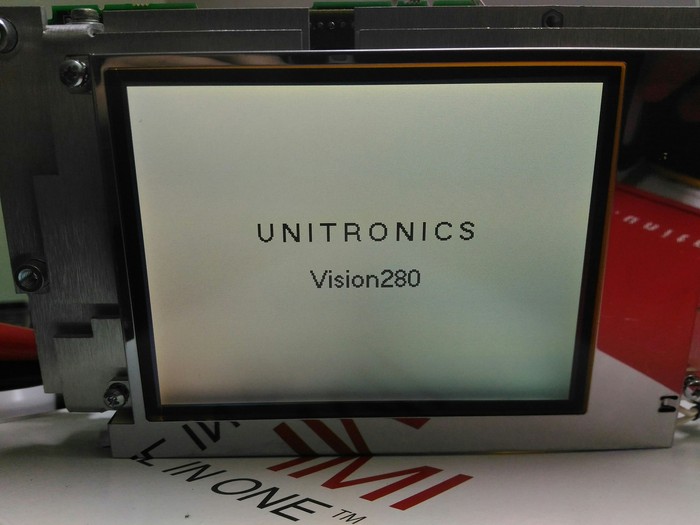

Результат проделанной работы. Еще видны полосы
- конденсаторы нужно поменять+камера так снимает при определенной выдержке.

Корчуем Unitronics v280 ПЛК, Ремонт электроники, Хз, Видео, Длиннопост

Добавлю только,что с родной платой контраст не регулироваться ,а искать истинную причину затруднительно из-за отсутствия более длинного шлейфа между основной платой и платой дисплея,для того чтобы можно было основную перевернуть.
Передаю привет всем моим 3 подписчикам (:
Если что то не понятно ,значит забыл дописать или утеряно в процессе редактирования.

Показать полностью 5
42

Ремонт автоматического дозатора муки.

Весной весы квакнули и,пока я лежал в хирургии,путем перебора запасных плат,их запустили без моего участия. Но причина их выхода из строя оставалась неизвестна и постепенно они загибались дальше. Мне оставалось только ждать когда они совсем навернутся,а иначе будет что-то вроде "нам работать надо". В общем обычное дело,когда не дают нормально отремонтировать что нибудь. Поубивал бы.

Поехали.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

Фото с первых приготовлений. Позднее щиты управления весами были демонтированы полностью при поиске истинной причны с подключением на родные жгуты,а не как на фото.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

На фото "мозги" весов.

У правого разъема в ряд расположены регистры. Пара из них учавствуют в управлении реле через оптопары. На второй такой же плате нижний регистр сдох.

У нижнего разъема оптопары с транзисторным выходом,которые управляют 11ю реле. Желтые конденсаторы на 4n33 - это уже мой колхоз,а так же синий провод от нулевого линий 5в и 12в к нулевому линии 24в. На этой линии сидят реле и усилитель-преобразователь тензодатчиков.

Слева между кнопкой и разъемом стоит 6 "НЕ" элементов,которые умерли на этой плате. Используется в цепях преобразователя тензодатчиков,а так же управляет реле блокировки,через одну из оптопар.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

DD24 это и есть наши 6 НЕ.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

Часть 6 НЕ ,которая подает сигнал на А14 ,которая рулит блокировкой.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

Часть регистров индикации и управление реле.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

А4 - одна из оптопар,которые управляют реле.

А14 - оптопара реле блокировки.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

Сами реле. Реле блокировки kv11 подает питание на все остальные реле. На следующей схеме выводы 13 и 14 замыкаются при закрытом затворе для запитки остальных реле. Это пара реле загрузки и пара реле досыпающих устройств.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

Мы почти подошли к виновнику торжества.

Это мэо затвора. Тут так и написано.

S1.2 замыкает выводы 13 и 14 на предыдущей схеме,но на самом деле контакты эти нормально-разомкнутые,а S1.1 - нормально замкнутые. На контакт 5 подается 220 для закрытия,а на 9 - для открытия. Внимание! Линия 220в рядом с линией 24в! Ниже сам микро выключатель.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост

Это наш S1 или S2. Справа у нас S1.1 ,а слева S1.2.

В момент закрытия затвора,микровыключатель размыкает линию 220в и замыкает выводы 13 и 14 линии 24в. Гениально! В момент размыкания образовалась искра,которая ,через пыль и металлизацию стенок, била в +24в,на которой сидят преобразователь тензодатчиков и главная плата,на которой стоят оптопары,которые управляются одним НЕ и парой регистров.


После замены микровыключателей,выводы 13 и 14 платы реле были переброшены на другой микрик,подальше от линий 220в.


Весы отремонтированы и установлены на своё место.

Осталась одну плату реле и плату преобразователя вернуть к жизни для восстановления резерва.

Ремонт автоматического дозатора муки. Промышленные, Весы, Ремонт электроники, Кипиа, Хз, Длиннопост
Показать полностью 9
2

Безлимитная блокировка доступа

Тариф от мтс "Безлемитная блокировка". Не хочешь - не надо. Хочешь - не дадим.

Безлимитная блокировка доступа МТС, Мтс безлимитный, Утро

А "не дадим" потому ,что их собственное приложение не может воспользоваться сетью для пополнения баланса. Собственно сама сеть мтс не пускает. А фиксить никто не будет,потому как даже оставшийся трафик у них показывает с допами ,при выключенных допах (7.28ГБ).

-17

Обновил gcc :'(

* Messages for package net-wireless/gnuradio-3.7.10.2:


* ERROR: net-wireless/gnuradio-3.7.10.2::gentoo failed (compile phase):

* emake failed

*

* If you need support, post the output of `emerge --info '=net-wireless/gnuradio-3.7.10.2::gentoo'`,

* the complete build log and the output of `emerge -pqv '=net-wireless/gnuradio-3.7.10.2::gentoo'`.

* The complete build log is located at '/var/tmp/portage/net-wireless/gnuradio-3.7.10.2/temp/build.log'.

* The ebuild environment file is located at '/var/tmp/portage/net-wireless/gnuradio-3.7.10.2/temp/environment'.

* Working directory: '/var/tmp/portage/net-wireless/gnuradio-3.7.10.2/work/gnuradio-3.7.10.2_build'

* S: '/var/tmp/portage/net-wireless/gnuradio-3.7.10.2/work/gnuradio-3.7.10.2'


* Regenerating GNU info directory index...

* Processed 157 info files.


* IMPORTANT: 7 config files in '/etc' need updating.

* See the CONFIGURATION FILES and CONFIGURATION FILES UPDATE TOOLS

* sections of the emerge man page to learn how to update config files.


* IMPORTANT: 9 news items need reading for repository 'gentoo'.

* Use eselect news read to view new items.


localhost ruslan # revdep-rebuild --library 'libstdc++.so.6' -- --exclude gcc

* This is the new python coded version

* Please report any bugs found using it.

* The original revdep-rebuild script is installed as revdep-rebuild.sh

* Please file bugs at: https://bugs.gentoo.org/

* Collecting system binaries and libraries

* Checking dynamic linking consistency

* Assign files to packages


!!! Dependant orphaned files: No installed package was found for the following:

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/libubsan.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/32/libasan.so.2.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/libtsan.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/4.9.4/libtsan.so.0.0.0

* /usr/lib64/libkdeconnectcore.so.0.9.0

* /usr/lib64/libkdeconnectinterfaces.so.0.9.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/plugin/libcc1plugin.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/libcc1.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/4.9.4/liblsan.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/libasan.so.2.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/4.9.4/32/libasan.so.1.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/4.9.4/32/libubsan.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/4.9.4/libasan.so.1.0.0

* /usr/lib64/qt5/plugins/kdeconnectfiletiemaction.so

* /usr/lib64/libkdeconnectpluginkcm.so.0.9.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/liblsan.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/5.4.0/32/libubsan.so.0.0.0

* /usr/lib64/gcc/x86_64-pc-linux-gnu/4.9.4/libubsan.so.0.0.0

* Warning: "kde-plasma/oxygen-5.8.6" ebuild not found..


emerge --exclude gcc --oneshot --complete-graph=y .... (очень много текста)


* IMPORTANT: 9 news items need reading for repository 'gentoo'.

* Use eselect news read to view new items.


Calculating dependencies... done!

>>> Verifying ebuild manifests

>>> Running pre-merge checks for dev-libs/icu-58.2-r1

>>> Running pre-merge checks for sys-devel/llvm-3.9.1-r1

* Checking for at least 1100 MiB disk space at "/var/tmp/portage/sys-devel/llvm-3.9.1-r1/temp" ... [ ok ]

>>> Running pre-merge checks for kde-plasma/kdecoration-5.8.6

>>> Running pre-merge checks for dev-db/mariadb-10.0.30

>>> Running pre-merge checks for x11-misc/sddm-0.14.0-r2

>>> Running pre-merge checks for media-sound/pulseaudio-10.0

* Determining the location of the kernel source code

* Found kernel source directory:

* /usr/src/linux

* Found kernel object directory:

* /lib/modules/4.9.16-gentoo/build

* Found sources for kernel version:

* 4.9.16-gentoo

* Checking for suitable kernel configuration options... [ ok ]

>>> Running pre-merge checks for media-libs/libopenshot-0.1.3

>>> Running pre-merge checks for kde-frameworks/kdelibs-4.14.32

>>> Running pre-merge checks for kde-plasma/kwin-5.8.6

>>> Running pre-merge checks for kde-plasma/powerdevil-5.8.6

Обновил gcc :'( Gentoo, Gcc, Oneshot, Длиннопост, Боль, Только что

>>> Emerging (1 of 311) dev-qt/qtchooser-0_p20151008::gentoo

>>> Emerging (2 of 311) dev-util/gperf-3.0.4::gentoo

>>> Emerging (3 of 311) dev-util/re2c-0.16::gentoo

>>> Emerging (4 of 311) media-libs/libsidplayfp-1.1.0::gentoo

>>> Jobs: 0 of 311 complete, 4 running Load avg: 4.5, 7.3, 10.4

Обновил gcc :'( Gentoo, Gcc, Oneshot, Длиннопост, Боль, Только что
^C
Exiting on signal 2

Было 312.
Комментарий для минусов прилагается.

Показать полностью 2
1

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01

По мотивам: http://pikabu.ru/story/remont_sintezatora_quotfayemi_1mquot_...
Информация по инструменту: http://www.ruskeys.net/base/formanta.php

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Далее фотографии будут в основном до замены деталей. Фотографировалось с целью не забыть что и куда идет,и давно. Сколько есть - столько есть. Содержимое плат буду описывать по памяти,но вроде где то даже схема есть от него.


Уже отмытая и почти собранная. До разборки не фотографировал.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Справа внизу плата стабилизаторов напряжения.По центру плата с оптопарами (сигнал проходит через оптопары,которые управляются резисторами на панели). Резисторы не перебирались,потому как тут проще застрелиться. Слева видна часть 3х каскадной схемы задержки сигнала.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Много красных конденсаторов,которые хочется выкинуть. Возможно дойдут руки и до них.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Синтезаторная часть. Много переключателей,но все рабочие.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Клавиатура органа уже в сборе. Все разбиралось почти полностью и мылось.
3 платы - детища сумрачного гения. Очень и очень много транзисторов(желтые). На переднем фоне задающий генератор с делителями частоты(вроде как,нужно смотреть схему что там на самом деле).

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Старые конденсаторы. Всего их было около или чуть больше 120.
Основной ремонт заключался в их замене.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Блок питания.Еще видна грязь на клавишах.Левая верхняя плата: декодер клавиатуры,который далее преобразовывал его в напряжение. В нем была заменена микросхема декодера(но это не точно).

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Ну,едем дальше.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

По своей сути блок "хоруса". Поступающий в него сигнал,расходится по линиям задержки (количество подключенных линий зависит от режима,насколько я понял). 2012 год был,могу ошибаться.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Общий вид органов органа. Крышкой его является клавиатура синтезатора.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Просто место пайки провода. Сфотографировал,чтобы не потерять.

Ремонт электромузыкального инструмента ФОРМАНТА ЭМС - 01 Ремонт электроники, Музыкальные инструменты, Длиннопост

Аппарат почти со всей фурнитурой. Буквально двух "крутилок" не хватало. Герконы все живые.
Спасибо за внимание.

Показать полностью 11

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности Гифка, Длиннопост

Лето — сезон отпусков для тех, кто весь год хорошо работал, и горячий период для домушников (так называют «квартирных грабителей»). Столько квартир остается без присмотра! Добавьте сюда риск протечек и пожаров – и уезжать будто бы уже не хочется. Чтобы во время отдыха не вспоминать все сюжеты из криминальных фильмов, вместе с Ростелекомом советуем, как защитить свой дом.


Итак, вы уезжаете на несколько дней или на месяц, а квартира остается пустовать. Самые спокойные (завидуем вам!) просто соберут чемоданы и хлопнут дверью, не думая о возможных пожарах/потопах. Тот, кто часто тревожится по поводу и без, — может попросить друзей или знакомых периодически заглядывать к вам и проверять, все ли в порядке. Это работающая схема с одним нюансом: проверять квартиру каждый день хлопотно, особенно если она находится не в двух шагах. Соответственно, оперативно отреагировать на проблему у друзей не получится. Проще попросить соседей, но для этого надо быть с ними в отличных дружеских отношениях.


А что, если дом способен сам о себе позаботиться? Если он достаточно умный, конечно. Рассмотрим несколько ситуаций, которые могут произойти, пока вы в отъезде, и разберемся, какие устройства обезопасят вашу квартиру.


Переживаю, что в квартиру залезут воры


Для начала помните об азбучных истинах: не слишком распространяйтесь, когда, куда и на какой срок вы собираетесь уехать. Попросите кого-то забирать почту из ящика, чтобы торчащие из него объявления не показывали, что вы давно не появлялись. Здесь как раз лучше обратиться к соседям. Но это не все.

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности Гифка, Длиннопост

Есть способ отпугнуть грабителей, описанный в классике, — в фильме «Один дома». Если вечерами в окнах будет гореть свет, это введет злоумышленников в заблуждение. Как это сделать? Для этого придумали умную лампочку. Включайте и выключайте ее дистанционно или запрограммируйте, чтобы она это делала самостоятельно.


Не лишним установить датчики открытия окон и дверей. Сверлить ничего не нужно, монтаж простой: две детали устройства крепятся к раме. Если датчик сработает, вам придет уведомление. Например, сервис Умный дом от Ростелекома отправляет push, но при проблемах с интернетом вы получите SMS. В общем, точно узнаете, что дверь или окно открылись. Важно, что датчик фиксирует изменение температуры и уровня освещенности, так что даже если окно разобьют, а не откроют, он отреагирует.


Для тревоги уведомления достаточно. Если вы уверены, что в квартиру точно вломился вор, уже можно обращаться в правоохранительные органы. В некоторых регионах в приложении Умный дом от Ростелекома можно подключить кнопку SOS и оперативно вызвать группу быстрого реагирования.


А если свои? Тут бы помогло Видеонаблюдение, чтобы посмотреть, кто пришел. Сделать это можно из любой точки мира: не важно, едете ли вы на дачу за город или на остров в океане. Но важно, чтобы остров не был необитаемым, – нужен интернет. Сервис видеонаблюдения от Ростелекома умеет записывать происходящее и днем, и ночью. Видео в HD или Full HD качестве хранится в облаке до 14 дней, так что доказательства взлома сохранятся, даже если вор сломает камеру.


Дал ключи знакомым и переживаю, что они будут делать в квартире


Как говорится, доверяй, но проверяй. Вы оставили кому-то ключи, чтобы он поливал цветы, проверял, все ли в порядке. Но немного волнуетесь: вдруг он закатит вечеринку или начнет примерять вашу одежду — ну мало ли!

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности Гифка, Длиннопост

На помощь также придут камеры. А еще датчики движения, если хотите знать, заходит ли человек в конкретную комнату или приближается к комоду с фамильными драгоценностями. Встроенный в камеру датчик движения можно настроить так, что вам на смартфон придет уведомление, когда кто-то вторгнется в запретную зону.


Не забудьте сообщить гостю о видеонаблюдении (вы же не хотите нарушать закон?). Скорее всего, этой меры будет достаточно, чтобы исключить возможные неприятности.


Не помню, выключил и я утюг


Пожалуй, каждому знакомо чувство паники, когда вышел из дома и на полдороги поймал себя на мысли, что не можешь вспомнить, выключил ли утюг, плойку, утюжок для волос, электрический обогреватель или так далее. Многие современные приборы умеют отключаться сами, если их долго не трогают. Так что ничего страшного может не произойти. Не будем зря нагонять тревогу! Ну максимум придет счет за электричество с огромными цифрами.

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности Гифка, Длиннопост

Самое простое решение — перед выходом из дома проверять все розетки. Вот только от тревоги это все равно не спасает, можно проглядеть. А если у вас еще и плохая память… Здесь выручит умная розетка. Ее можно включать и выключать на расстоянии. Скажем, переживаете, что не выдернули вилку утюга — заходите в приложение и видите, что все в порядке. А если забыли – тут же выключаете розетку.


Кстати, о пожарах. Есть устройство, которое не будет лишним, даже если вы в отпуск отправляетесь только на диван. Датчик дыма — крайне нужная вещь. Он отправит сообщение на телефон и подаст звуковой сигнал в квартире. Если вы спите в другой комнате – будет время затушить возгорание или эвакуироваться. Если вообще не дома – вызвать пожарных.


Боюсь, что прорвет батарею


Поток воды способен здорово преобразить вашу квартиру и потребовать масштабного ремонта. Добавьте к этому компенсацию ущерба соседям, если потоп произошел по вашей вине, — допустим, из-за незакрытого крана. Чтобы избежать хотя бы последнего, перекрывайте воду.

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности Гифка, Длиннопост

А лучше всего зафиксировать протечку в самом ее начале, чтобы минимизировать ущерб. На этот случай есть датчики протечки. Устройство работает от батарейки, легко крепится и реагирует не только непосредственно на воду, но и на изменение влажности и температуры. Это позволяет заметить потоп на ранней стадии и быстро среагировать – вызвать соседей или попросить управляющую компанию срочно перекрыть воду. В общем, любыми способами спасти квартиру!


Всего так много, а как понять, что нужно именно мне?


Зависит от того, какие угрозы вы считаете самыми реальными. Например, по статистике МВД России за первые полгода 2019 года, каждое 44-е зарегистрированное преступление – это квартирная кража. Тут бы пригодился датчик открытия окон и дверей или камера.


Важна площадь квартиры, количество окон, батарей. В студии можно обойтись одним датчиком дыма и датчиками протечки в ванной и в комнате между раковиной и батареей. А одна камера охватит все пространство. Если живете в частном доме или оставляете машину на парковке, есть смысл установить внешнее видеонаблюдение – допустим, над входной дверью.

Как оставить квартиру (или дачу) на время отъезда – и не беспокоиться. Гайд по современным системам безопасности Гифка, Длиннопост

В общем, просто оцените риски и возможный ущерб, который они могут нанести. Если точно не знаете, Ростелеком собрал три комплекта — датчиков и устройств для Умного дома.


Все это пригодится не только для отпускного сезона. Камеры наблюдения в комплекте с датчиками заменят видеоняню, помогут приглядывать за щенком, пока вы на работе, и проконтролировать строителей. Все примеры – из личных историй пикабушников.

Показать полностью 5
Отличная работа, все прочитано!
