6S plus когда размер имеет значение

Привет пикабушникам!

Сегодня на нашем операционном столе iPhone 6s plus на 16GB

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Наша задача сделать его на 128GB. Приступаем!

Разбираем телефон, берем плату и кидаем её на нижний подогрев.

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Зачищаем компаунд, и сдергиваем флешку. Я использую обычную иголку, с немного сточенным углом. Поддеваю со стороны защитного экрана и чпоньк, флешка снята

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Далее беру сплав разе и залуживаю им пятаки, после этого снимаю припой медной оплеткой. Дальше серповидной штукой зачищаю компаунд на площадке, честно не знаю как она называется, но вот фотка с ней

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Беру флешку на 128GB, прошиваю через программатор, накатываю шары

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Один из пятаков на флешке слетел при зачистке, но это NC (не используемый контакт), по этому все хорошо, устанавливаем на плату

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Наклейка от старой флешки сохранилась, по этому приклеил её обратно).

Собираем, прошиваем и вуаля

6S plus когда размер имеет значение Пайка, Apple, iPhone, Длиннопост, Ремонт

Спасибо за прочтение (:

Показать полностью 6
406

Xiaomi Pocophone F1 и погибшая подсветка

Привет друзья!

Сегодня на нашем операционном столе очередной убийца флагманов - Xiaomi Pocophone F1.

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

Собственно, у телефона нет подсветки.

Естественно дисплей подкидывали другой, коннектор на плате цел.

По словам клиента, подключали другой дисплей на горячую, и после этого появилась проблема.

Обычно в таких случаях выбивает катушку. Ищем её...

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

Вот плата, в левом нижнем углу коннектор дисплея. Но катушки рядом с ним нет!

Ищем дальше, снимаем защитные экраны

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

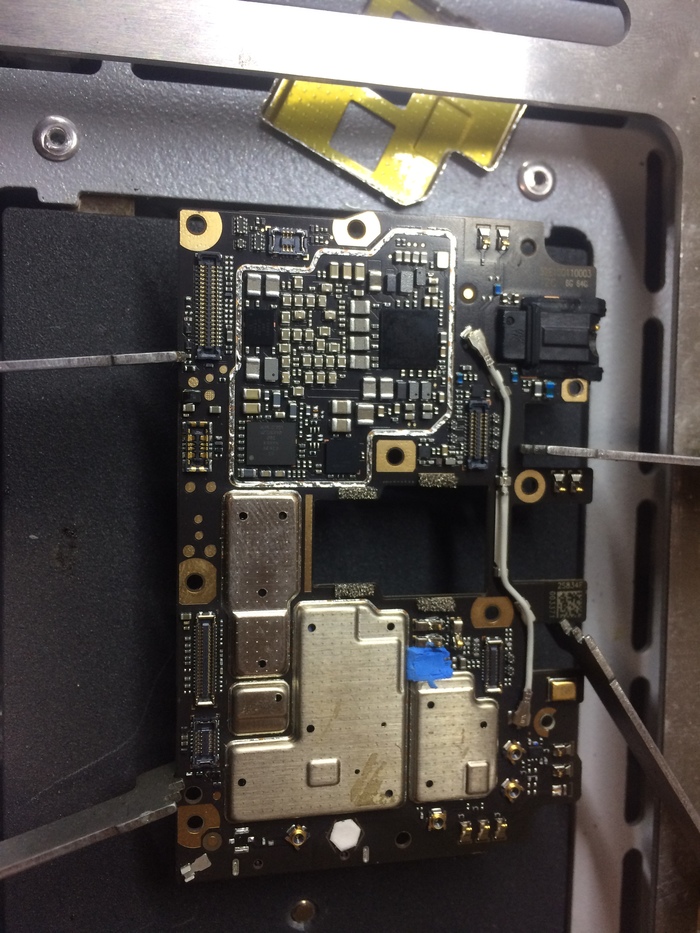

Один КП нашли, но к сожалению, это не тот что нам нужен. Переворачиваем плату, снимаем другой защитный экран

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

Вот тот участок, который нам нужен!

Красным помечен основной контроллер питания - его маркировка pmi8998.

Синим диод и катушка. Фотка не очень, но далее будет фото с микроскопа, там все понятнее.

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

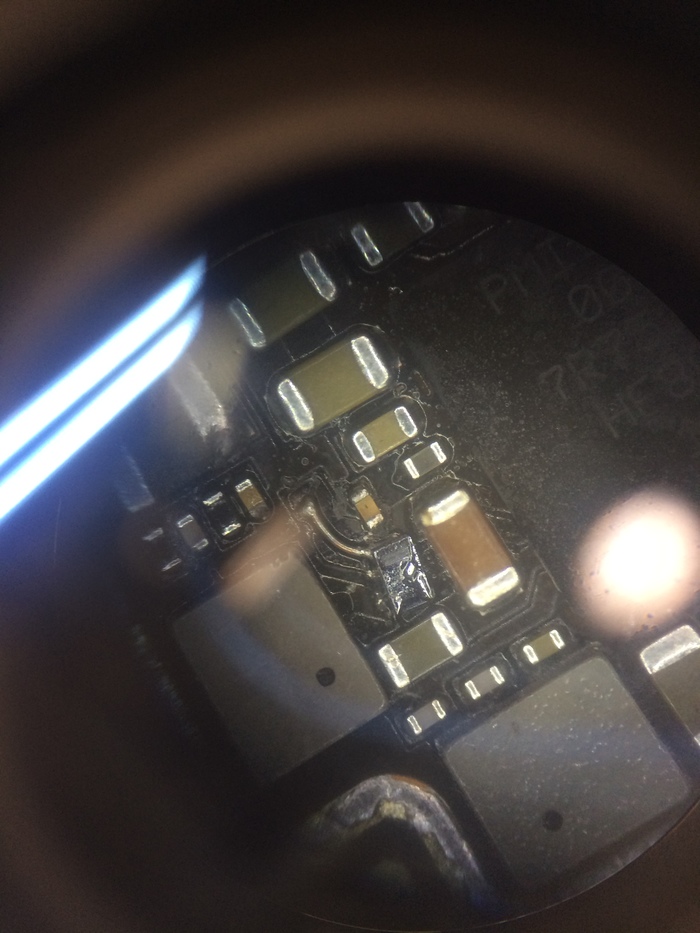

Вот катушка, дороги под ней естественно сгорели. Снимаем и кидаем мычку

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

Пробуем включать. И...

Не работает. Следующий на очереди у нас диод.

Гуглим даташит на кпшку, что бы посмотреть вольтаж, который он дает на подсветку.

Там 26 вольт.

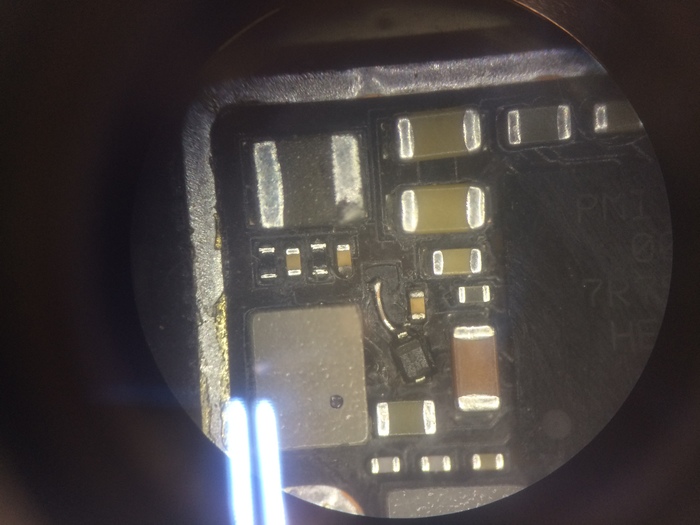

Берем 30 вольтовый диод с iPhone 6 и ставим вместо этого

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

Пробуем включать...

Xiaomi Pocophone F1 и погибшая подсветка Пайка, Xiaomi, Подсветка, Длиннопост

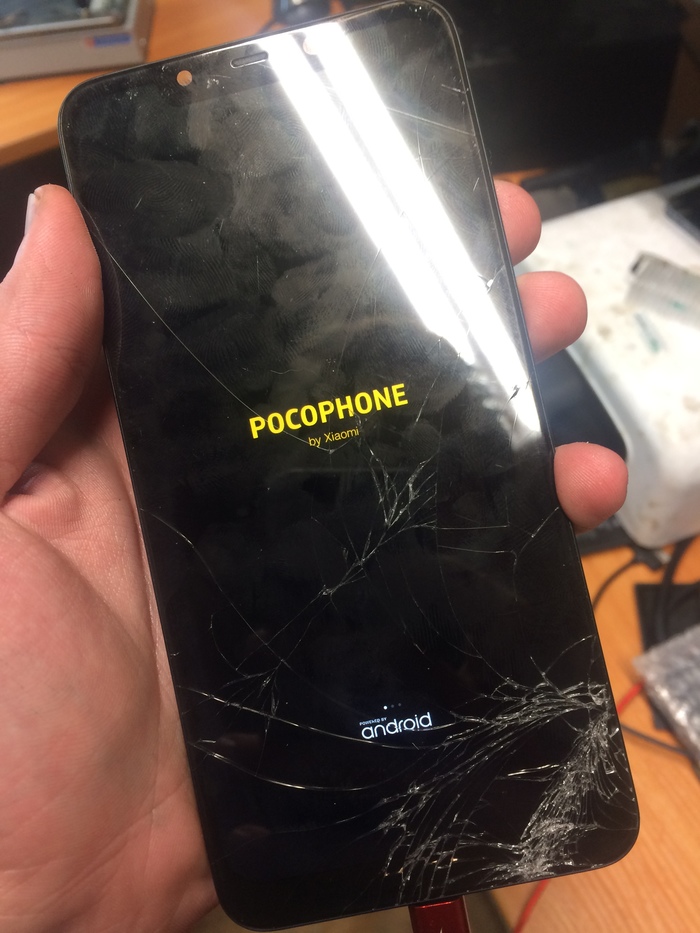

Работает!

Спасибо за прочтение.

Надеюсь кому-нибудь поможет!

Показать полностью 7
444

IPhone 7 и шипящий конденсатор

Привет друзья!

В сегодняшней статье я покажу типовой случай ремонта iPhone и не типовой проблемы, которая возникла после ремонта.


Итак, начнем.

Есть iPhone 7, у которого отказал микрофон. Случай этот распространенный. Нужно перекатывать аудиокодек и восстанавливать контакты под ним.

Вот плата со снятым аудиокодеком

IPhone 7 и шипящий конденсатор Пайка, iPhone, Длиннопост

Тут все просто, восстанавливаем контактные площадки под кодеком

Очень важно восстановить все четыре, что бы предотвратить будущие поломки

Фотки с перемычками, к сожалению, не осталось

Ставлю аудиокодек на место

IPhone 7 и шипящий конденсатор Пайка, iPhone, Длиннопост

Собираю, проверяю, все работает!

Выдал клиенту.

На следующий день, он возвращается с проблемой, что присутствуют небольшие помехи при разговоре.

Тут начинается самое интересное, так как инфы в интернете нет (кроме банального, нижний шлейф к примеру заменить или сам аудиокодек).


Начинаем думать.

Я сделал предположение, что что-то из элементов на плате может давать помехи. Скорее всего что-то, что чувствительно к температуре. Вот кусок схемы, который нам нужен:

IPhone 7 и шипящий конденсатор Пайка, iPhone, Длиннопост

Тут стоит два конденсатора, которые участвуют в фильтрации сигнала

Вот эти кондеры на плате

IPhone 7 и шипящий конденсатор Пайка, iPhone, Длиннопост

Снимаю оба, проверяю ёмкость

Первый, как и нужно 4.7uF, а вот у второго, было чуть больше чем нужно 5.9uF (должно быть тоже 4.7uF)

Беру донорскую плату, начинаю снимать с неё конденсатор с такой же ёмкостью, стараюсь сильно не греть, так как эти засранцы прям очень сильно реагируют на температуру.

Ставлю на плату, проверяю - звук чистый, помех нет!

IPhone 7 и шипящий конденсатор Пайка, iPhone, Длиннопост

Спасибо за то что прочитали!

P.S.

Статья нацелена в первую очередь, на ребят, которые столкнулись с похожей проблемой. Буду рад если она кому-то помогла

Показать полностью 4
570

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone

Всем доброго времени суток!


Сдал один мой товарищ iPhone 6 с ошибкой 9 после падения.

Телефон немного изогнут.

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

В ходе диагностики был выявлен отвал. Нет связи между процом и ARB. Проблема эта на iPhone 6 очень распространенная.


Приступаем к ремонту

Снимаем защитный экранчик с процессора

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Нам нужен правый нижний угол процессора. Иголкой отмечаю периметр спиливаемого угла и приступаю к снятию верхней части оперативной памяти.

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Ковыряю дальше, дохожу до шаров

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Сделал фотку с рублевой монетой, для масштаба

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Снимаю верхнюю маску процессора и нахожу нужные контакты

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

От них кидаю две перемычки и замазываю лаком

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Ставлю обратно защитные экранчики, и собираю телефон

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Подключаю к iTunes и прошиваю.

Ошибка 9. Две тонких проволоки, давших вторую жизнь iPhone iPhone, Пайка, Длиннопост

Готово!

Показать полностью 8
762

Huawei 8x, когда 1 апреля тебе не до шуток

Привет Пикабушники!

Пришел тут Huawei 8x из дружественного сервисного центра

Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост

Телефон обладает хорошими техническими характеристиками, да и выглядит довольно сносно.

Но, к сожалению, его утопили.

Со слов мастера, там было пару дросселей, которые нужно восстановить. Но на деле...

Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост

Итак, что тут у нас? Несколько перегоревших дорог (сгорели они знатно, пришлось немного расковыривать текстолит), нафиг сгоревших пред на подсветку и сам разъем сильно пострадал.

Ну что, глаза бояться - руки делают.

Снимаю аккуратно разъем на термопро, так как такого же у меня нет

Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост

Зачищаю площадку

Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост

Далее восстанавливаю дороги и замазываю лаком, затем ставлю разъем

Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост

И знаете в чем основная проблема? В том что схем - нет, пытался найти фотографии разъема в хорошем качестве, их тоже - нет.

Предположения о том, куда и зачем должна идти дорожка строились интуитивно.

Надежда на то что это заработает у меня была, но сомнения гораздо больше.


Собираю телефончик, подключаю АКБ и вуаля

Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост
Huawei 8x, когда 1 апреля тебе не до шуток Huawei, Пайка, Ремонт техники, Восстановление, Длиннопост

Работает!!!Тач в том числе.

Такие дела:)

Показать полностью 6
91

GINZZU и непростая замена разъема

Доброго времени суток Пикабушники!

Это первый пост нашего коллектива.

Сдали в ремонт данный девайс

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Это - портативная колонка  GINZZU GM-999C с жалобами на зарядку. Разъем болтается внутри, как сумасшедший. Ну что, посмотрим что внутри...

А там вот что

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Площадку под разъем зачистил, подготовил место под дорожки

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Далее, кидаем перемычки и замазываем лаком

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Теперь ставим разъем и допаиваем оставшиеся контакты

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост
GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Дополнительно заливаем лаком контакты

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Вот и все:) Осталось только проверить

GINZZU и непростая замена разъема Ремонт электроники, Ginzzu, Пайка, Портативная колонка, Длиннопост

Все работает!

Показать полностью 7
