Отгадка на загадку

Ответ на загадку https://pikabu.ru/story/zagadka_6042778


Почти во всей электронике есть микросхемы и микроэлементы в основе которых кристалл с нанесенными на него структурами. Этот самый кристалл имеет площадки которые надо соединить с ответными площадками на корпусе в котром он находится.

Даже в ваших кредитках это есть (хоть и без корпуса).


Это делается при помощи автоматических установок ультразвуковой разварки.


Разварку производят проволокой различной толщины от 15 кмк. (бывает и тоньше).

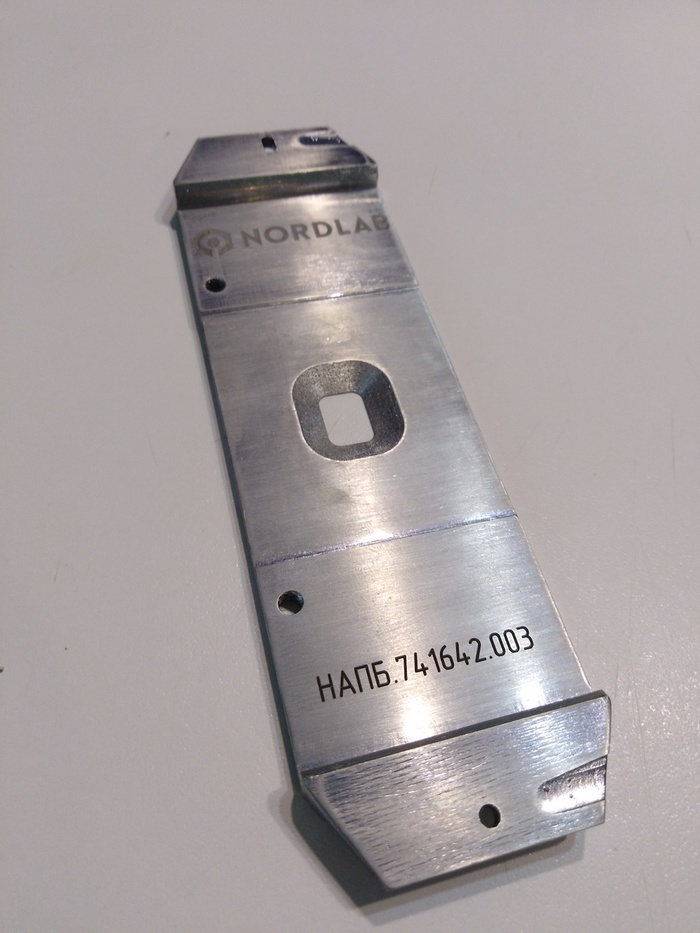

В общем штуковина, которую в шутку положили на тарелку в загадке - оснастка для установок ультразвуковой разварки кристаллов при производстве микросхем.

Конкретно представленная на фото, для микросхем в металлокерамическом корпусе (авиация, космос и т.д)


В мире такую оснастку называют P-part.


Видео работы другого  P-part для SOP (это когда кристаллы на гибкой ленте)

ВНИМАНИЕ ВИДЕО ЗАЛИПАТЕЛЬНОЕ -реальная скорость разварки при штатной работе установки раза в два выше.

Оснастка состоит двух частей:


- Нижнего подогреваемого основания с "вакуумным захватом".

В зависимости от используемой для разварки проволоки (золото, медь, алюминий) материал основания изготавливается либо из стали (если не требуется подогрев) либо из медных спецсплавов.

Допуски при изготовлении таких оснований зачастую меньше 50 мкм.

Отгадка на загадку Отгадка, Загадка, Что это?, Отгадайка, Микроэлектроника, Микросборка, Разваркакристаллов, Видео, Длиннопост

- Верхней планки (как раз она и была в загадке)

Ее изготавливают из твердых сталей с покрытием (я покрываю либо хромом либо никелем) дизайн окна (или окон как на видео) выполнен так, что бы система технического зрения могла привязываться к реперным знакам на развариваемом кристалле и корпусе куда посажен кристалл + обеспечивал гарантированный прижим развариваемого изделия и позволял варящей головке правильно распределять ультразвук.

Допуски некоторых частей детали так же до 50 кмк но в случае с SOP еще более жесткие.


Были вопросы на тему - зачем на планке отверстия с резьбой?

-  все достаточно просто, когда планка установлена в машину она весьма горячая (120-190 градусов) и если ее надо сменить на другую, в одно из этих отверстий вкручивается бобышка с пластиковой ручкой (барашек такой) и она спокойно вынимается из боковых зажимов. А два их только потому что мы как то столкнулись с оператором который оказался левшой и с тех пор делаем два (иностранцы одно справа).  На основании тоже есть одно такое отверстие по середине. Межоперационное время на производстве очень важно, поэтому требования удобства обслуживания установок весьма важны.

Отгадка на загадку Отгадка, Загадка, Что это?, Отгадайка, Микроэлектроника, Микросборка, Разваркакристаллов, Видео, Длиннопост

Данный тип P-part один из самых простых, бывают очень сложные (все зависит от изделия для которого он предназначен).



PS. Если будет интерес, попробую в будущем еще что то рассказать про создание микроэлектроники, там очень много забавных штучек.

Сори за возможные ошибки, правописание не мой конек.
