Работы с железом закончены, переходим к дереву. Основание для сиденья решил сделать из остатков мебельного щита, который валялся лет шесть. Кстати, каркас на предыдущих фото стоит как раз на нем. По-честному берем в руки пилу и вжух - получилось.

Примеряем - даже ровно

Что в качестве наполнителя? (Напомню, отходы - наше фсе!) В прошлом году где-то взял вспененный материал, который использовался в качестве защиты оборудования при перевозке, какой-то такой, толщина 50мм. Его плюс- он, в отличие от поролона, пожестче и сидеть на нем комфортнее.

Вырезаем по размерам щита и наклеиваем на щит клеем Титан. Получилось вот так

Снимаем фаску

И сверху обтягиваем синтепоном.

Потом началось самое эротичное - обтягивание всего этого остатками ткани от штор (по-моему, она называется портьерной, но это не точно.) Через полчаса, забив и вытащив обратно хренову тучу скоб, обматерив не по разу кота, собаку, вторую собаку, рыбок и журнал Работница-крестьянка, который мама выписывала, а я, дурачок, не читал, получилось что-то такое

Снизу, конечно, получилось порно еще то, но ничего, закроется.

В закромах нашел еще какую-то ткань, даже боюсь предположить, что это такое, и, предварительно подрезав лохмотья, закрыл весь этот изврат. Правда, меня выгнали из комнаты и пришлось уйти на кухню.

Ну и наконец, ставим сиденье на место, прикручиваем на четыре самореза и вуаля:

Жене эта штукенция понравилась, сказала, что придумает что-нибудь еще, так как оправдывать звание двигателя прогресса - вещь, как выяснилось, довольно простая - придумай хрень, напряги мужа и наслаждайся результатом :)

Кроме необходимости узнавать температуру на улице, возникла еще одна потребность - избежать перемерзания скважины. Дело в том, что выход из скважины находится в бетонном кессоне с внутренними размерами 1,4*1,4*1,5 м. Изнутри он утеплен 50мм пеноплекса, но все равно, при сильных морозах за ночь бывает прихватывает воду в трубе на участке от оголовка до входа в бетонную стену и дальше под землю. Самый логичный вариант - намотать греющий кабель и не париться, но это слишком просто да и его постоянная работа ни к чему, ибо при длине 2,5 м потребление в час 45 Вт, 1080 Вт в сутки, 32 кВт в месяц. При общем потреблении 200-220 кВт в месяц как-то накладно.

Так как тащить какие-то кабеля от датчиков и для управления подогревом от скважины до дома- это пошло, то за основу были взяты Arduino Nano - 2 шт, радиомодуль NRF24L01 - 2 шт, дисплей LCD1602, датчик температуры DS18B20 - 1шт, датчик температуры, давления и влажности BME280 и обычный релейный модуль на одно реле для включения подогрева. Радиомодули бывают двух видов - с напечатанной антенной и с выносной, я брал с выносной, т.к. были оправданные сомнения, что с напечатанной антенной не будут добивать друг до друга.

Особо расписывать, что куда подключать и как писать программу смысла нет, так как эта информация разжевана на триста раз в интернете, остановлюсь на принципе:

Основной блок, который стоит дома, занимается только тем, что раз в минуту опрашивает датчик BME280, слушает и принимает информацию о температуре от исполнительного блока из скважины, а затем все это отображает на дисплее, примерно так:

Тут я столкнулся с одной проблемой, которую так и не смог решить. Дело в том, что через какое-то время работы этот блок зависал. Он мог просто зависнуть, мог отобразить на дисплее какие-нибудь закорючки, а мог просто сбросить всю информацию и оставит только подсветку. Замена ардуино, замена LCD экрана никак на эту чертовщину не действовали и я в конце концов на нее забил. Возможно, к такому результату приводили помехи от радиомодуля. Единственное, что я добавил в прошивку - это моргающую раз в секунду звездочку(на фото перед Тс)- чтобы понимать, работает система или висит.

Датчик BME280 - штука довольно нежная, поэтому для него я взял баночку из-под бахил, насверлил в ней дырок и разместил под балконом, примерно как-то так

Рядом с ним датчик температуры от системы управления котлом.

Исполнительный блок, который находится в скважине, состоит из ардуино нано, радиомодуля, датчика температуры DS18B20 и релейного модуля. Как он работает? Он 1 раз в минуту измеряет температуру в кессоне, передает ее в дом, а также на основании ее значения принимает решение о включении обогревателя. За порог включения я взял +2С, за порог выключения +3С. В качестве обогревателя я сначала думал использовать греющий кабель, намотанный на трубу, и все вот это должно обдуваться вентилятором, но потом выбрал достаточно неожиданное решение - лампа накаливания 100 Вт в железной банке, как-то так:

Результат: проблемы с перемерзанием воды забыты, жена видит температуру на улице из дома, я удовлетворил очередной зуд по улучшайзингу условий жизни. Данная система проработала без поломок с конца зимы- начала весны 2020, и была в корне переработана в начале зимы 2022 на использование ESP8266, но это уже другая история.

Нам понадобится Arduino Nano, два ультразвуковых датчика измерения дальности,  датчик освещенности и релейный модуль с количеством реле по количеству ступенек. Не рекомендую выбирать датчики HC-SR04, так как из пяти штук, которые были у меня в наличии, стабильные показания стабильные показания давал только один, остальные врали как депутаты. Из-за этих глючащих датчиков я перепробовал все, что только могло прийти в мой воспаленный мозг – пробовал инфракрасный(PIR) с ограничением зоны( тупо заклеивал купол изолентой), использовал VL53L0X – лазерный измеритель расстояния, датчик присутствия – ничего не взлетело, либо какие-то хаотичные сработки, либо слишком большой сектор сработки(PIR) – срабатывало, когда проходишь мимо лестницы. Потом где-то прочитал, что HC-SR04 – это просто исчадие ада, и все конкретные пацаны используют HC-SR05. Купив на алике HC-SR05, я понял, что жизнь удалась и расстояние будет измерено точно.

Так как особой работы руками здесь нет, да и программу для контроллера выкладывать смысла тоже нет (гуру сразу же заплюют, отматерят и подвергнут анафеме), ибо программирование я изучал в начале 90-х на примере Фортрана, Паскаля и всего остального тех времен, остановлюсь на принципе. Не, если тут есть фетишисты, то я с превеликим удовольствием отправлю скетч, чисто поржать чтобы.

Датчик стоит на краю ступени и постоянно меряет расстояние до противоположной стены(примерно 2 м). Ширина ступени 80 см. Если измеренное расстояние составляет 60 см и меньше,и датчик освещенности говорит, что темно, то начинаем по очереди выдавать HIGH в соответствующие порты с задержкой 300 мс. Затем ждем 10 сек и в той же последовательности загоняем в порты LOW. Направление зажигания/гашения зависит от кого, какой датчик отрапортовал о движении – верхний или нижний.

Так как ступенек у меня 14, пользоваться расширителем портов из-за его отсутствия не хотелось, то пришлось извратиться и использовать все существующие выходы ардуинки. Из-за дефицита ног уровень освещения опрашивается аналоговым входом А2, благо у датчика освещенности есть аналоговый выход.

Для датчиков и релейного блока купил на том же алике корпуса, ленту тоже привез оттуда (понадобилось 10 м), профили для ленты брал в каком-то местном магазе.

Ну и расположение подсветки

Датчик нижний

Датчик верхний

Блок с ардуинкой, релейным модулем и преобразователем из 12В в 5 для питания ардуино.

Блок питания

Ну и пример работы

Единственное, что бы я сейчас сделал по-другому - это подключил бы подсветку не через релейный модуль, а через MOSFETы, ибо уж больно по-бесячьи релюшки щелкают.

Ну и на посошок: на втором этаже три комнаты и туалет. Дом находится на окраине, уличного освещения можно сказать нет, поэтому ночью темно как у негра. Дети, когда выходят ночью по нужде, вынуждены таскать с собой телефоны, для подсветки, поэтому, из неиспользованного PIR-датчика, датчика освещенности, одного MOSFETa, обычного белого светодиода, мелкого блока питания с али и корпуса от какого-то блока питания сваял такую штуку:

Сверху два отверстия - одно для датчика освещенности, другое - для регулировки длительности работы

Находится как раз напротив дверей комнат детей и работает примерно так:

Горит примерно минуту, детям хватает

ЗЫ. Кстате, скоро еще будут посты про всяческие функциональные поделки на Arduino и ESP8266. Так что если интересно, следите за руками (с) :)

Диаметр кральки – 52 см, не спрашивайте почему , главное – оба бублика согнуты одинаково. Нет трубогиба – можно сделать не круглую, а по форме, напоминающую половинку восьмиугольника, или быстро сбацать из двух железяк и болта с гайкой  кондуктор для сгибания трубы – фоток в интернете полно.

Тут сорян - отдельно фото кралекобубликов не сделал, но все будет понятно

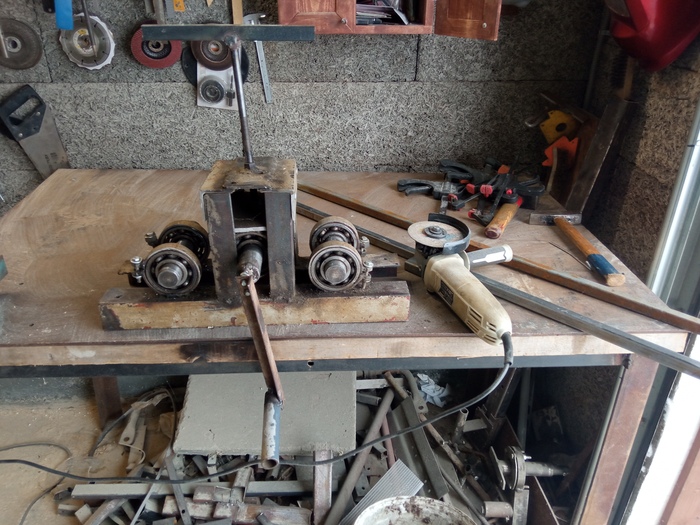

Кстати, о трубогибе. Когда я его вижу, во мне возникают два чувства – это чувство отвращения, так как он страшный, шо Бузова без грима, и чувство гордости, так как я его сделал безо всякой подготовки, гугления, прикидок и расчетов за 2 часа 35 мин из того, что нашел в гараже. И он после сборки полностью отработал свою задачу. Но, сука, все равно страшный.

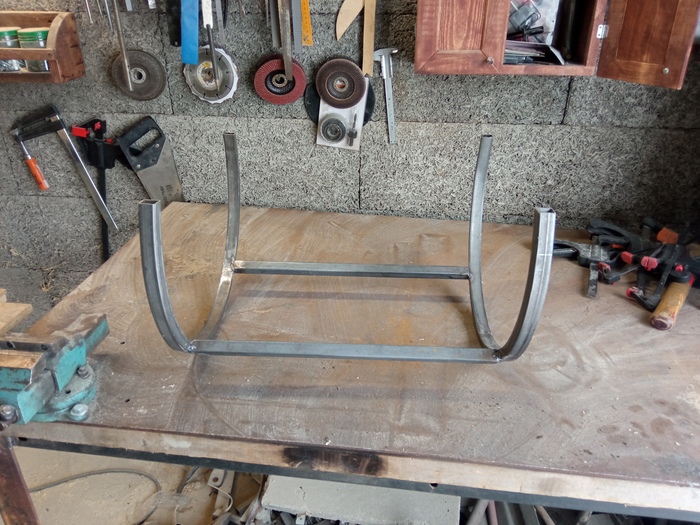

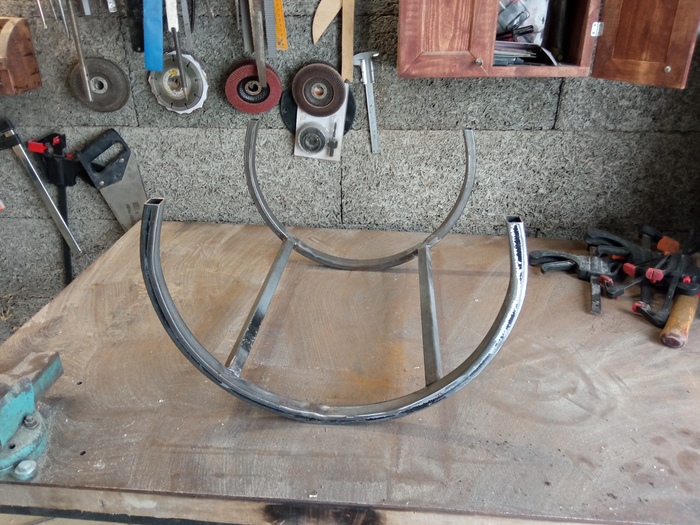

Затем кральки скрепляем двумя кусками той же профтрубы примерно вот так. Расстояние между ними – 50 см. Уже контуры подставки вырисовываются вполне отчетливо.

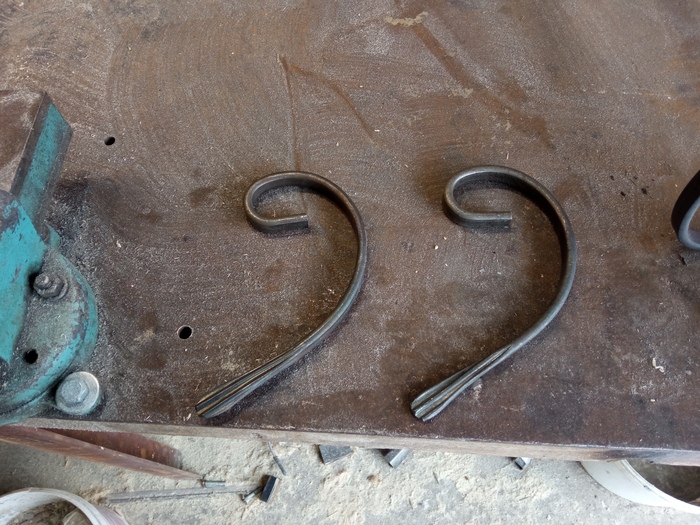

После чего ее надо поставить на ножки. В качестве ножек решил использовать остатки типа кованых элементов из зеленого магазина,  их, от изготовления лестницы, осталось 5 штук. Долго думал, куда прилепить пятый – не допер, оставил на будущее.

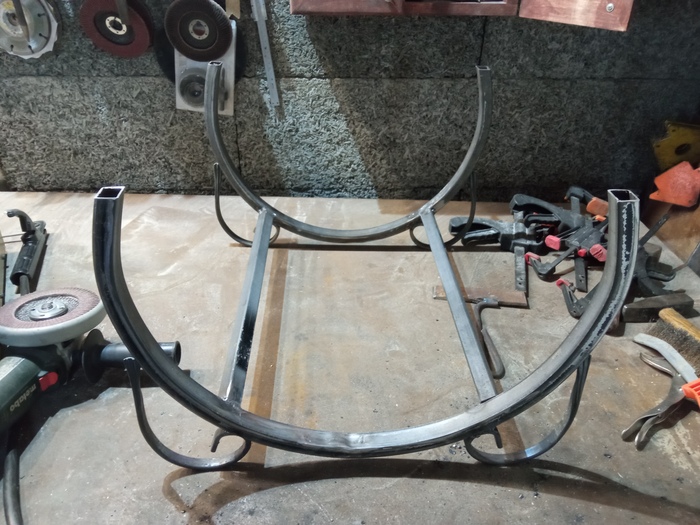

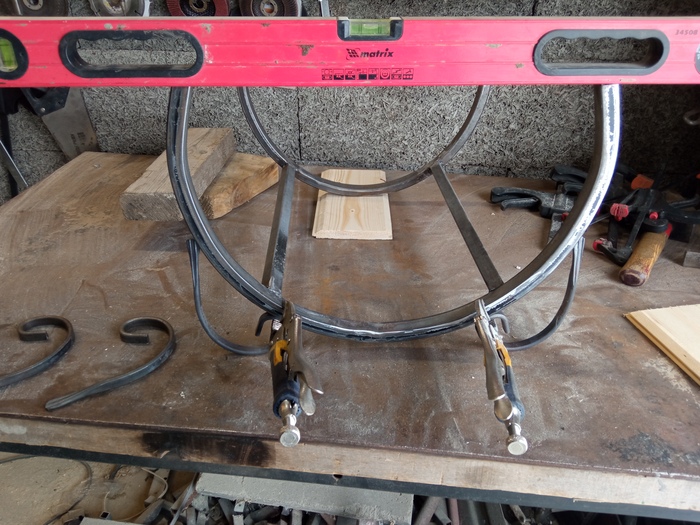

Выставляем подставку по уровню, зажимами прижимаем ножки и вуаля! – сварка рулит.

Вот уже готовый каркас, ожидающий зачистки и окраски.

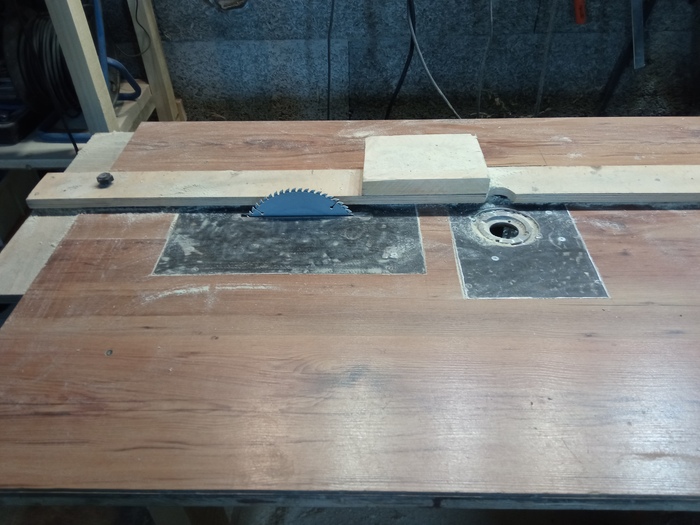

Каркас надо обшить чем-то деревянным. Из-за того, что у нас бублик – ширина доски для нормального прилегания должна быть не более 6-7 см, и где ее взять? В магазе оно конечно есть, но это противоречит принципам, что все должно быть из г… и палок. Поэтому что? Правильно, достаем  обрезки дюймовки и идем к циркулярке.

Отпилили по длине – 70 см, потом вдоль, чтобы получились две доски шириной 7 см и толщиной 25 мм, а затем каждую такую досочку распускаем на две толщиной 11 мм(3мм ширина пиления). Так как вылет у диска всего 50 мм, то каждую доску пропускаем дважды – с одной и другой стороны. После покраски антисептиком получилось что-то вот такое вот.

И наступает финальный этап – сборка.(по крайней мере, я так думал). После раскладки деревяшек по каркасу выяснилось, что рога длинноваты и слегка возвышаются над уровнем деревяшек. Но у меня все еще есть болгарка и эта проблема – не проблема вообще.

Итак, настала пора закрепить доски на каркасе. Сначала хотел посадить на саморезы(а то блин шуруповерт до сих пор не поучаствовал в этой развлекухе), потом понял, что саморезы в данной конструкции – это не совсем то с эстетической точки зрения( ну а хрена ли, я что, зря коньяком чтоли развлекался?) и решил засандалить на заклепки. Процесс этот простой и понятный, поэтому фото делать не стал.

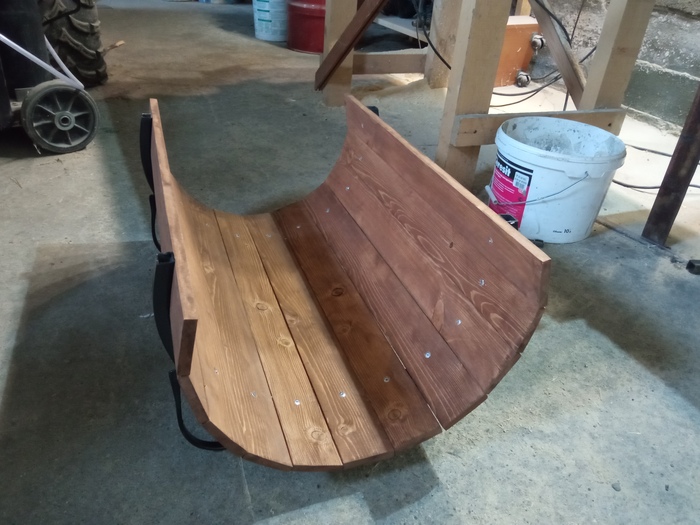

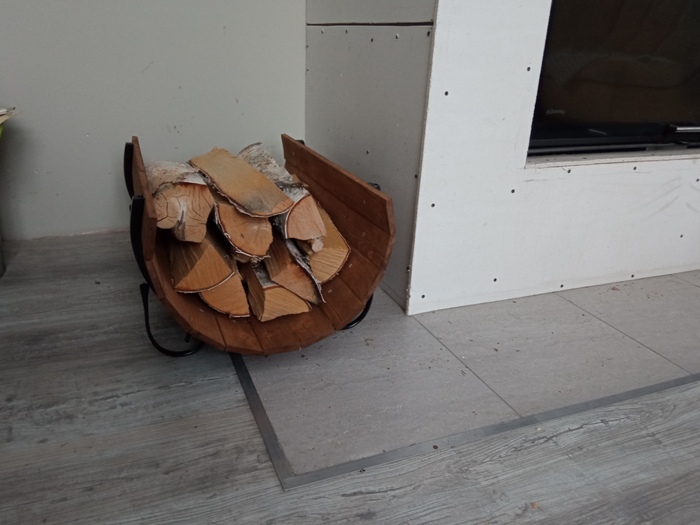

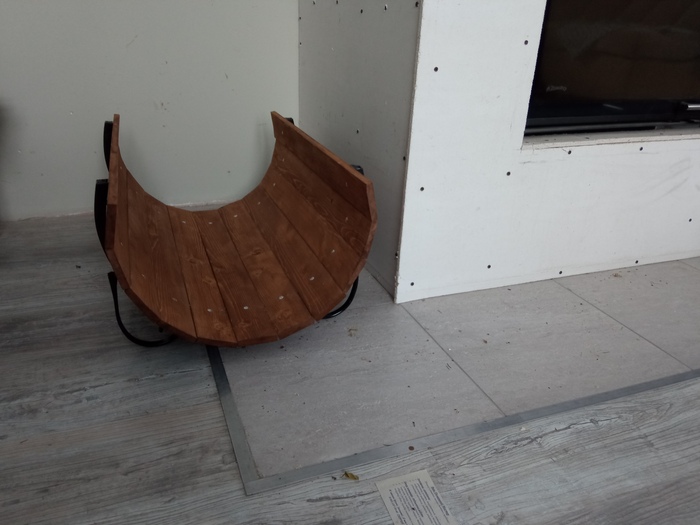

Ну и вот итог двухдневного пропадания в гараже( во-первых, краска долго сохнет, а во-вторых, когда я в первый день пришел из гаража после покраски, то тут же получил от жены заказ на изготовление оттоманки из как бэ кованого железа и, чтобы два раза не ходить, поимки дракона. Последнее я списал на очень вонючую нитрокраску, но для перестраховки свалил обратно).
