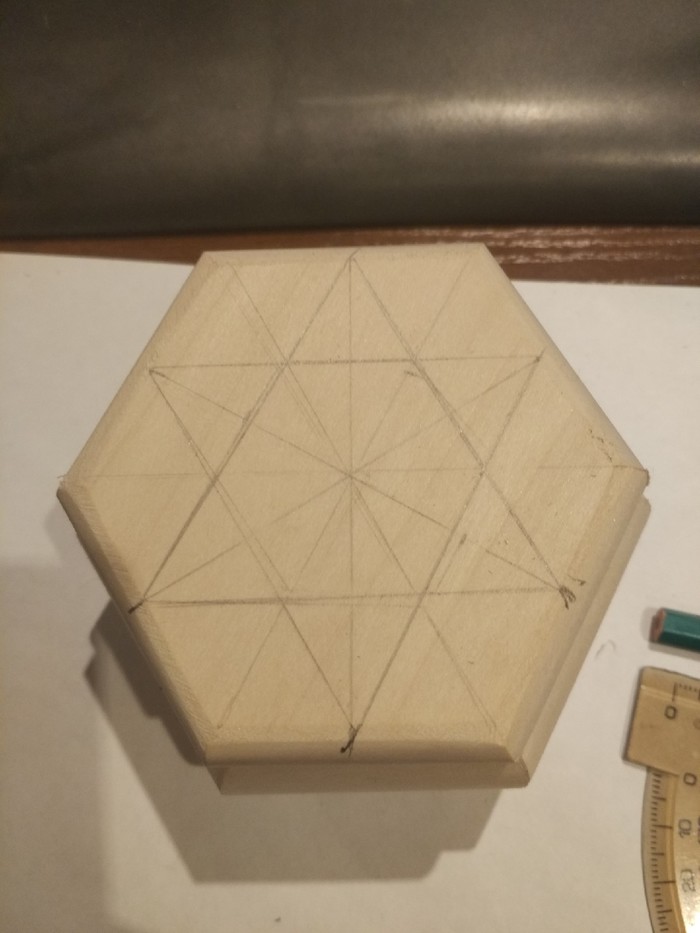

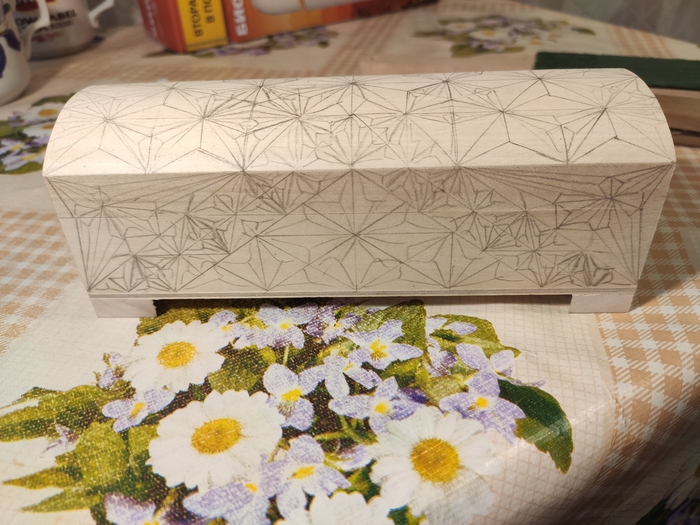

Орнамент готов, можно приступать к резке. На этой шкатулке накладной замочек решил не делать, запираться будет с помощью деревянного штифта (на фотках в конце будет видно).

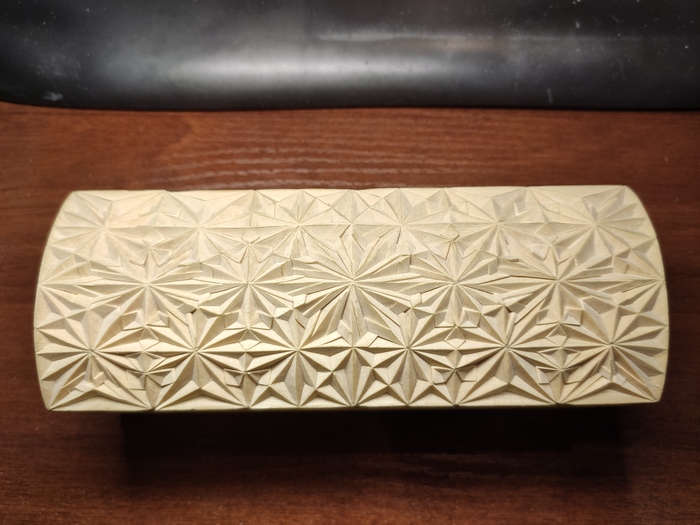

Сначала прорезаю весь основной узор, потом добавляю поверх него более мелких элементов, чтобы смотрелось поинтереснее.

После того как закончил вырезать, покрываю двумя слоями матового лака. Внутреннюю часть отделываю бархатом.

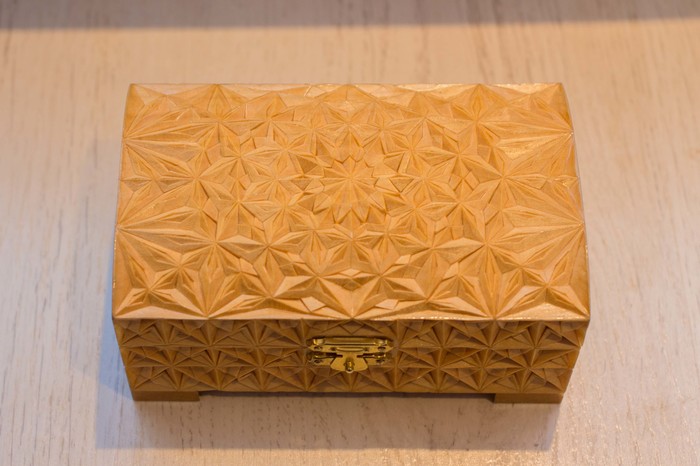

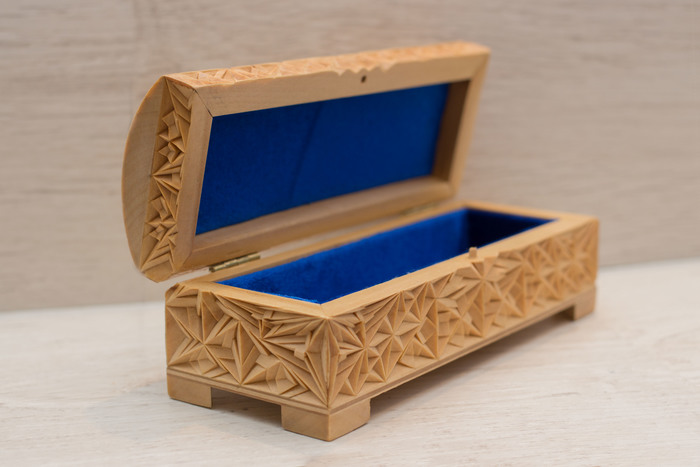

Итоговый вариант.

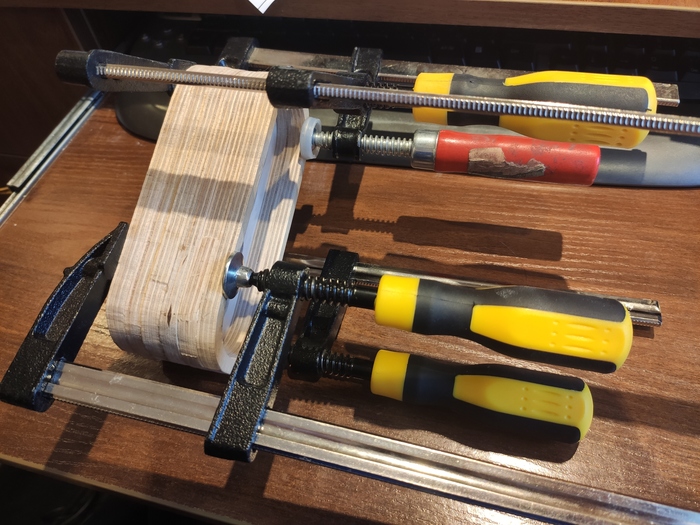

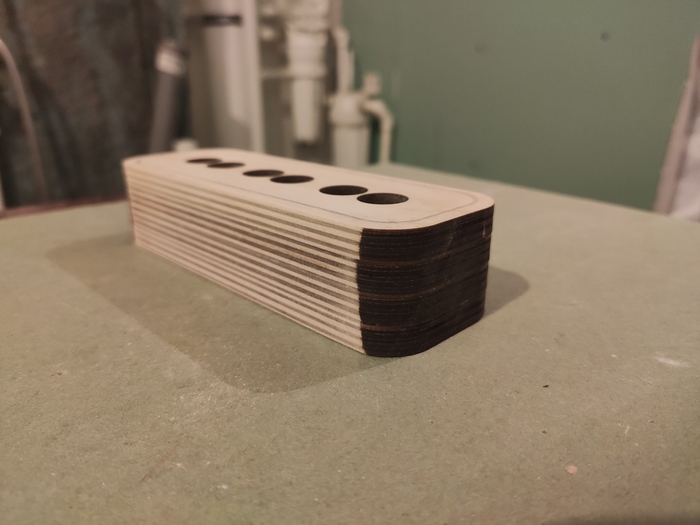

Корпус склеивал с помощью клея ПВА и струбцин

Далее необходимо "отбелить" корпус, сошлифовав обожженные края.

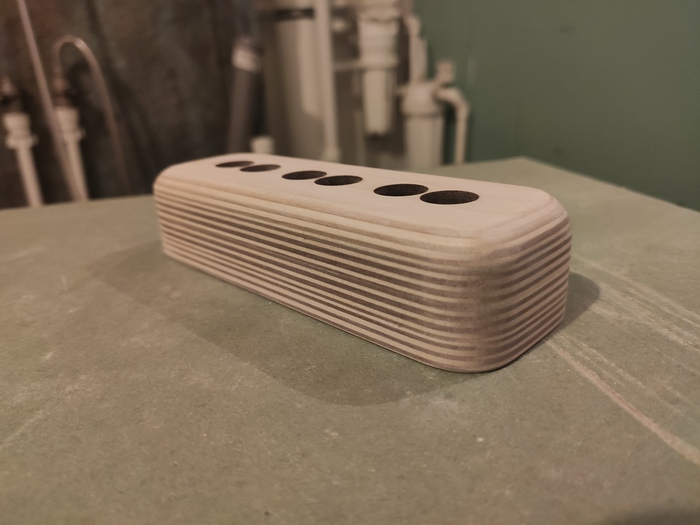

Скруглил края

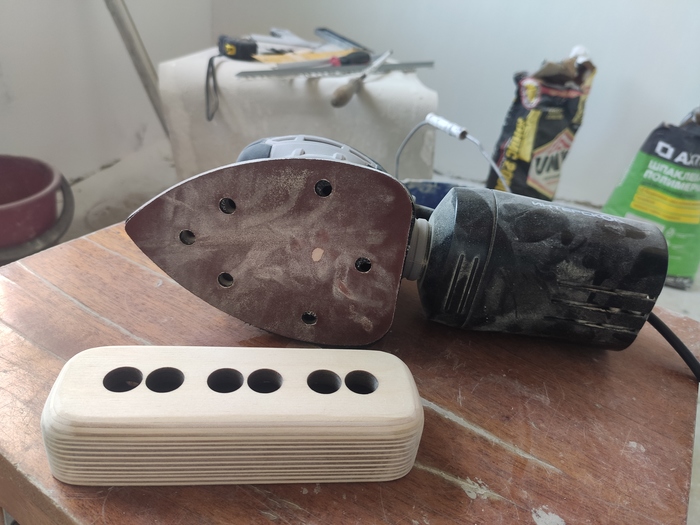

Шлифовал я уже также не вручную, а в помощью плоскошлифовальной машинки. С ней процесс шлифовки идет намного веселее.

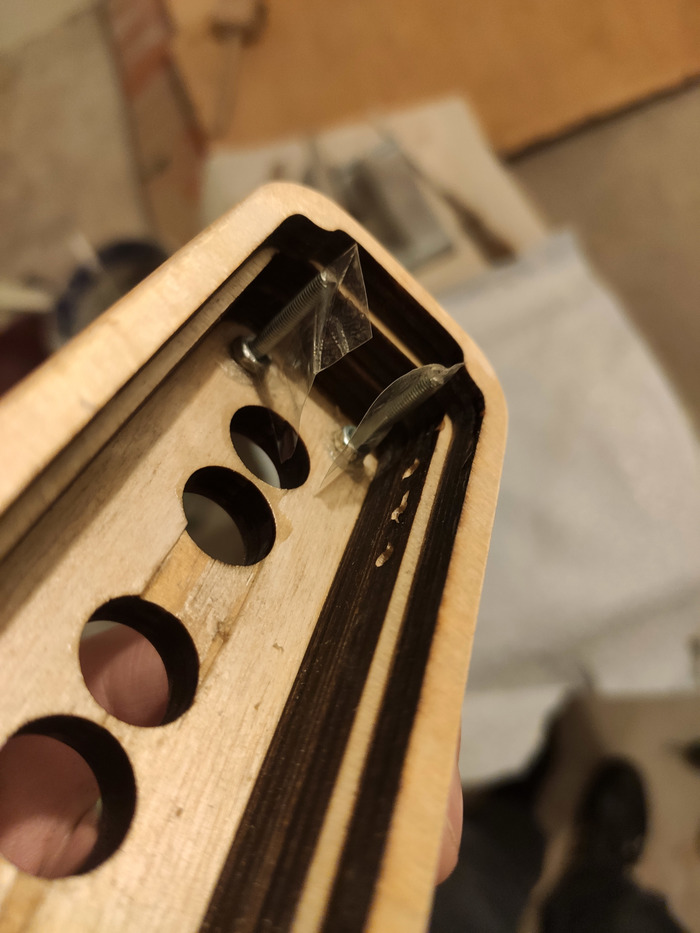

Крепление плат внутри корпуса выполнено на шпильках М3. Шпильки вклеены на эпоксидную смолу в фанеру. На шпильках приклеен скотч, он нужен чтобы в процессе покрытия лаком он не попал на резьбу.

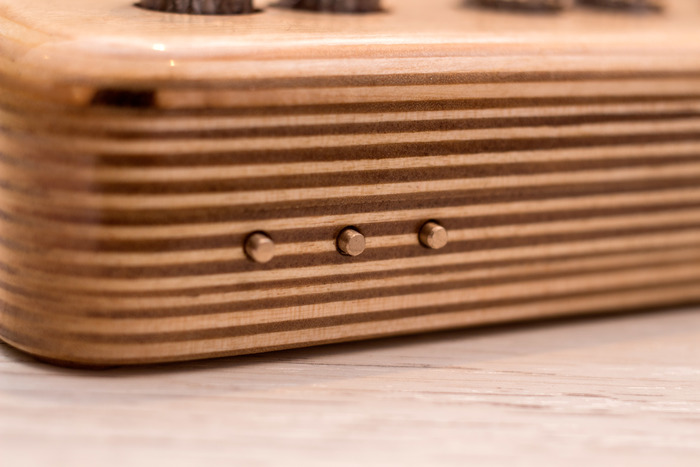

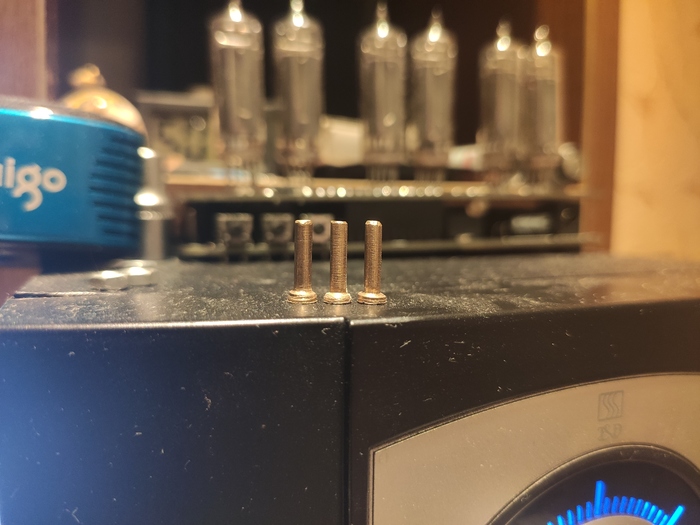

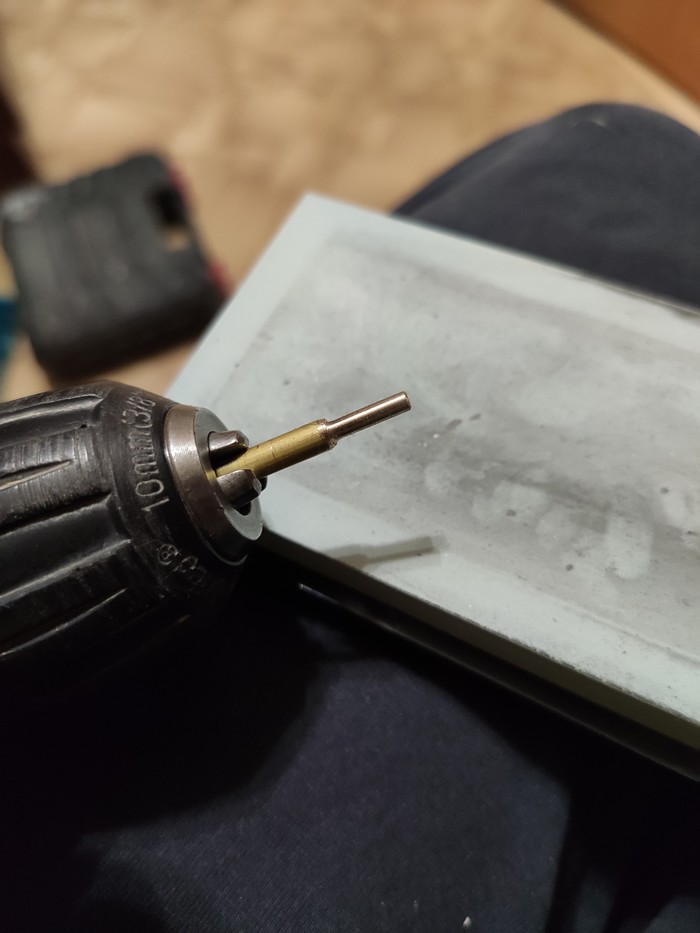

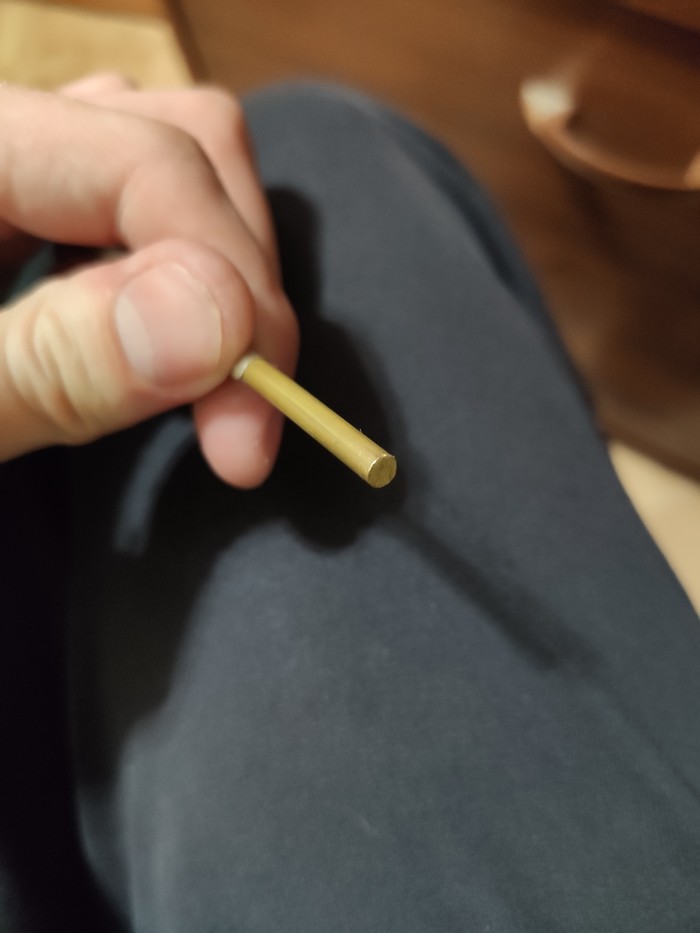

С задней стороны корпуса располагается отверстие для подключения кабеля питания, а также 3 кнопки управления часами. Кнопки управления я сделал латунные. Для этого купил латунный пруток диаметром 4 мм и соорудив импровизированный токарный станок выточил необходимую форму кнопок

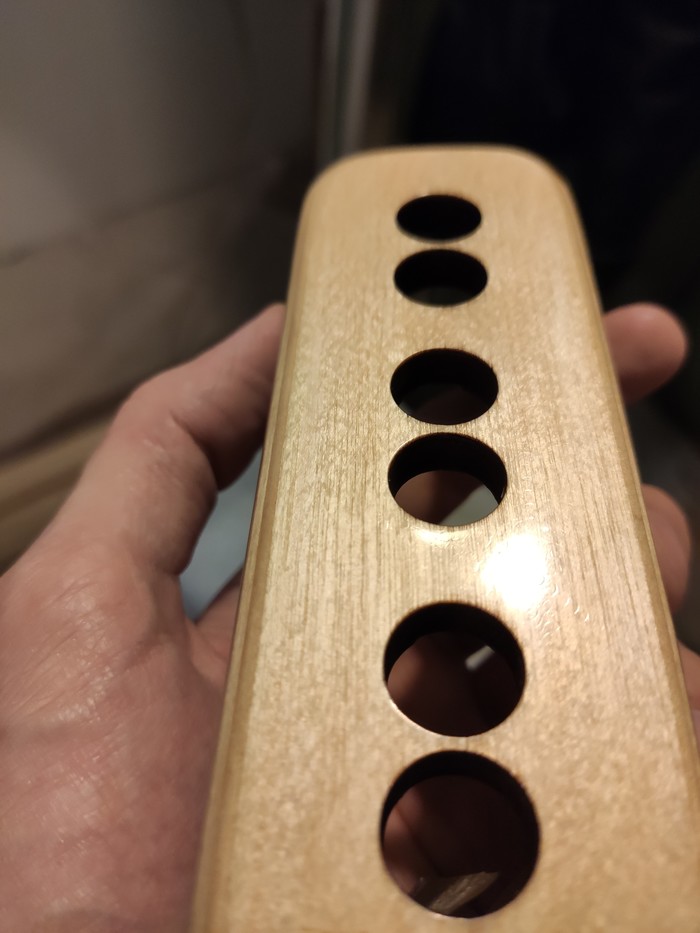

Все готово к покрытия лаком.  Покрывал паркетным лаком в 4 слоя. Перед нанесением каждого последующего слоя лака шлифовка 1000 наждачкой. Дальше все той же шлифовальной машинкой шлифую слой лака (чтобы выровнять его) и приступаю к полировке. Для полировки использую шуруповерт, два полировальных круга и две автополироли разной зернистости.

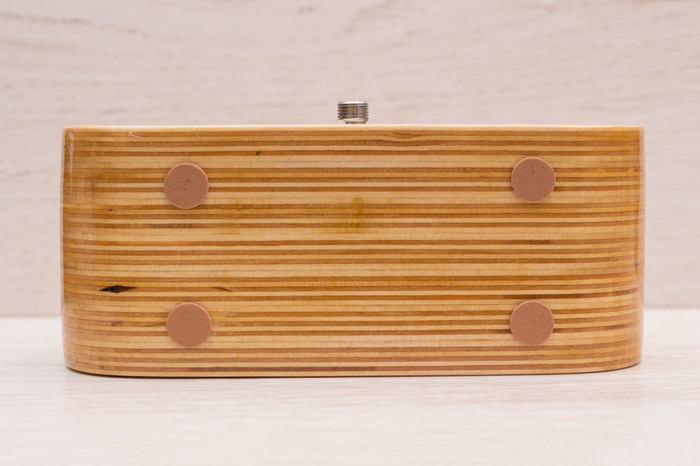

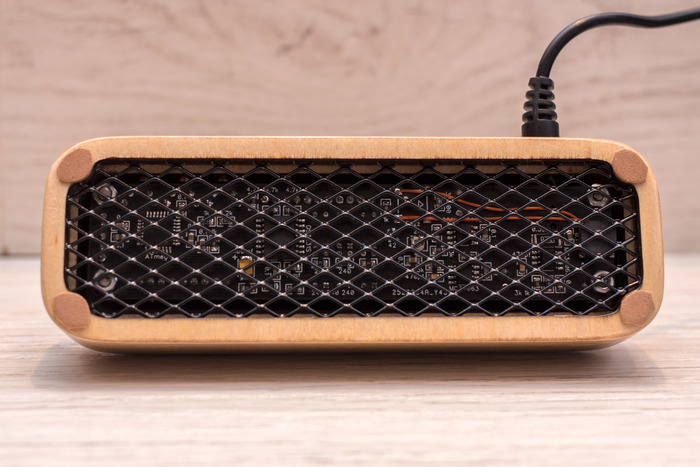

После полировки получает глянцевую поверхность. Далее можно приступать к сборке часов. Нижняя часть закрывается сеткой для автомобильных решеток радиатора. Также на нижней части приклеиваются мягкие ножки.

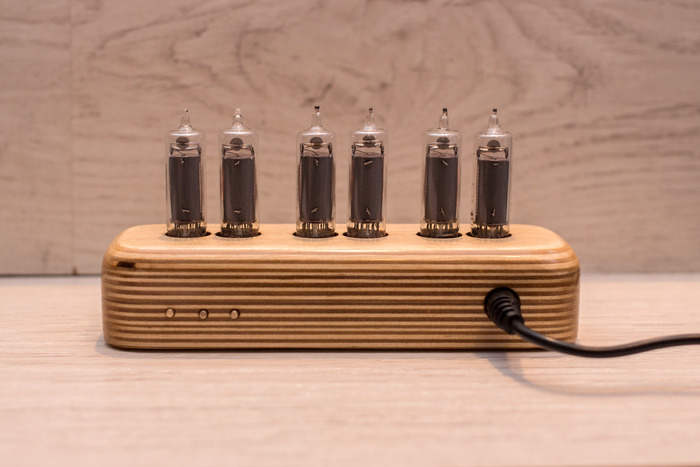

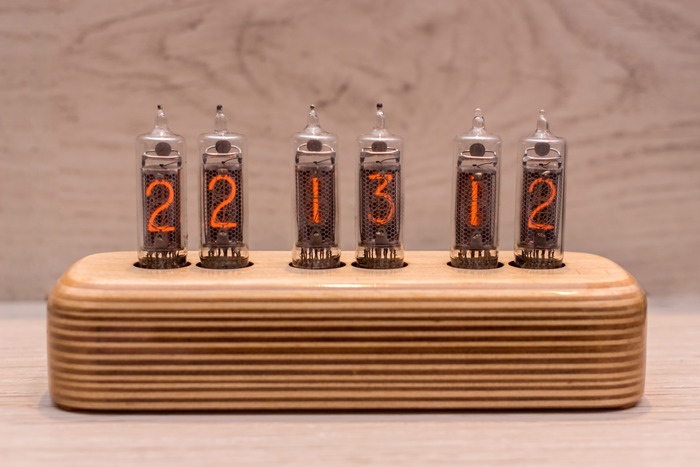

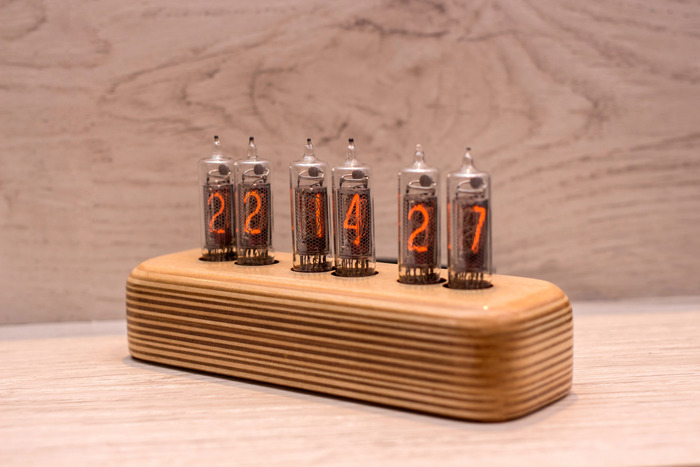

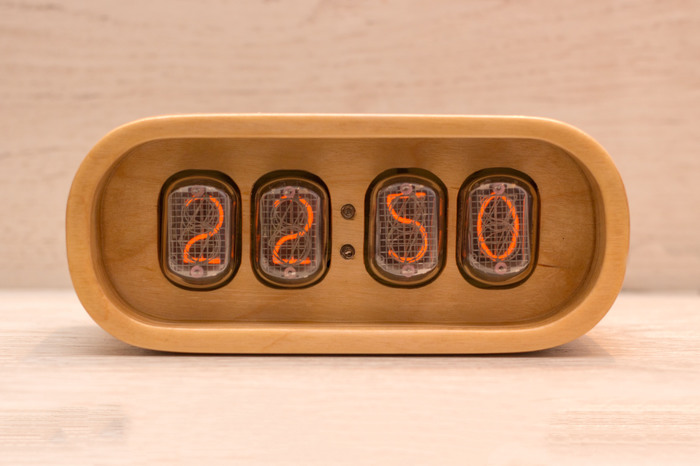

Итоговый вариант

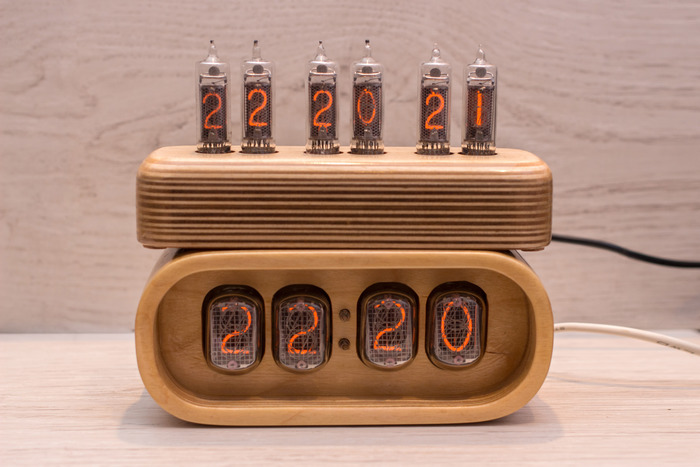

В сравнении с часами на ИН-12

При работе индикаторов существует эффект отравления малоиспользуемых цифр (они начинают светиться тусклее). Для нейтрализации этого эффекта в часах выполнен эффект показа даты с пролистыванием цифр.

Главный контролер

Всем спасибо за внимание.

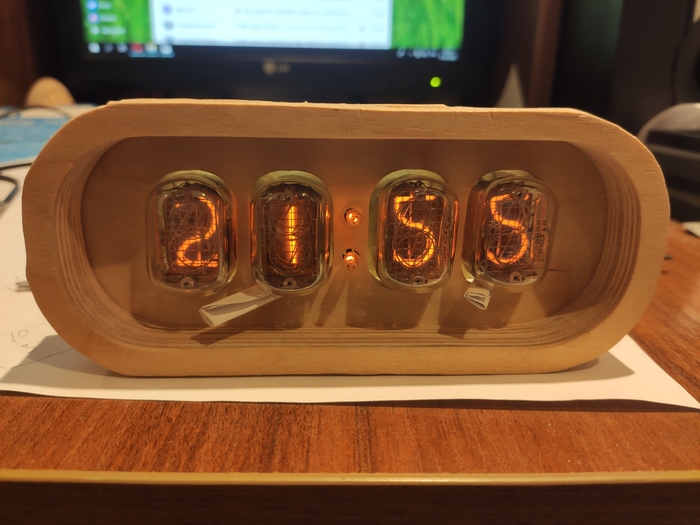

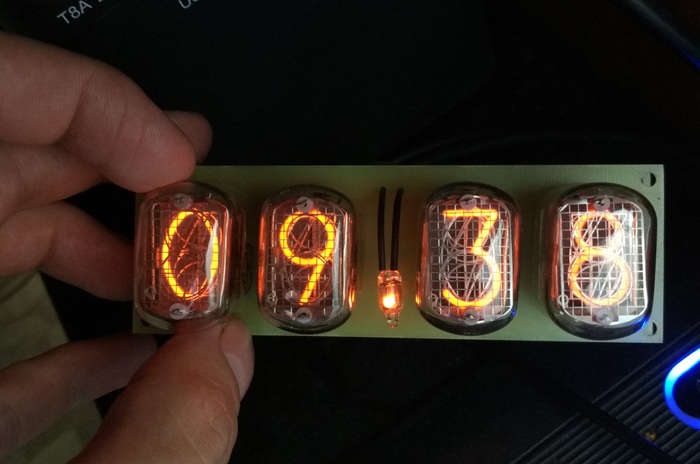

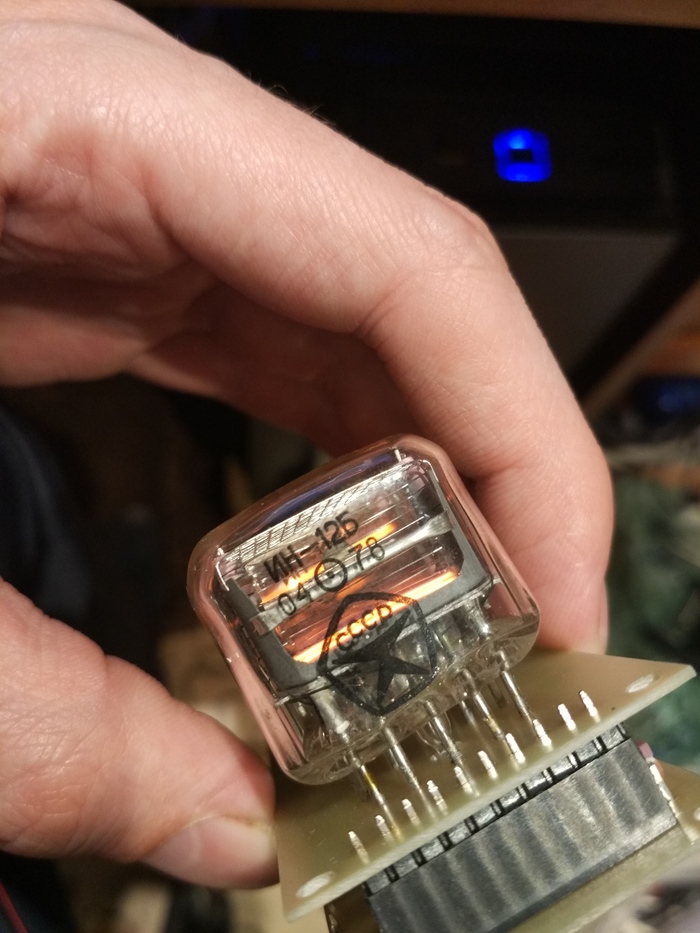

Часы выполнены на индикаторах ИН-12Б. Индикаторы эти сделаны еще в СССР, о чем сообщает соответствующий штамп на колбе.

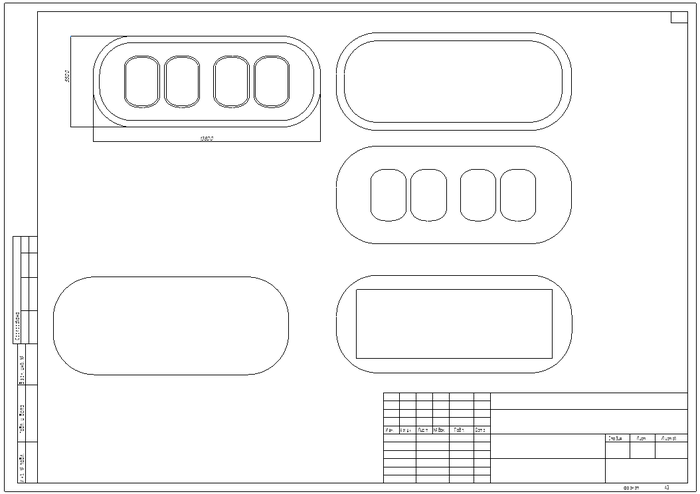

Долго думал какой корпус сделать для часов. Решил делать из фанеры. Отрисовываем примерный макет и переносим все на фанеру. Фанеру взял 8 мм.

В процессе работы произошла небольшая корректировка необходимых деталей. В итоге понадобилось: правой верхней- 3 штуки, средняя- 1 штука, правая нижняя- 3 штуки.

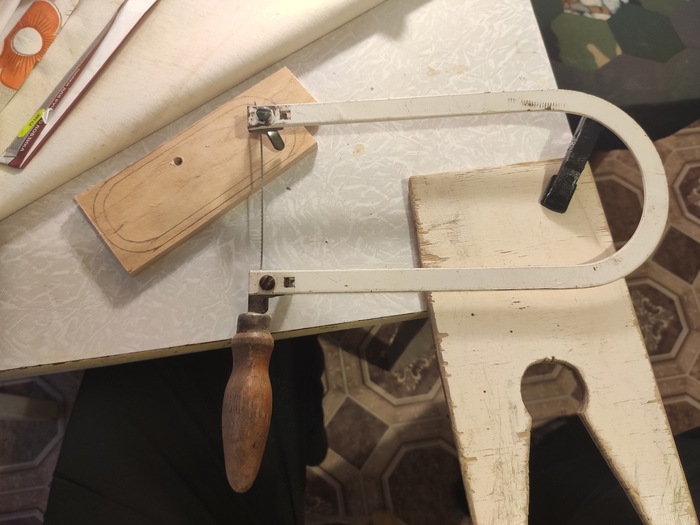

Никаких лазеров и фрезеров с ЧПУ не использовал, выпиливал все ручным лобзиком

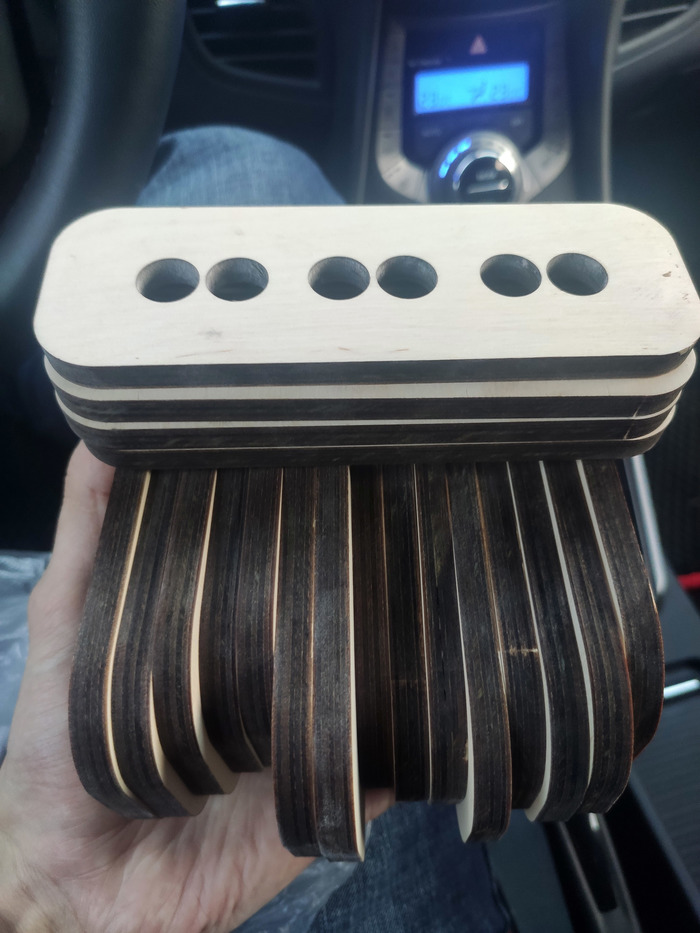

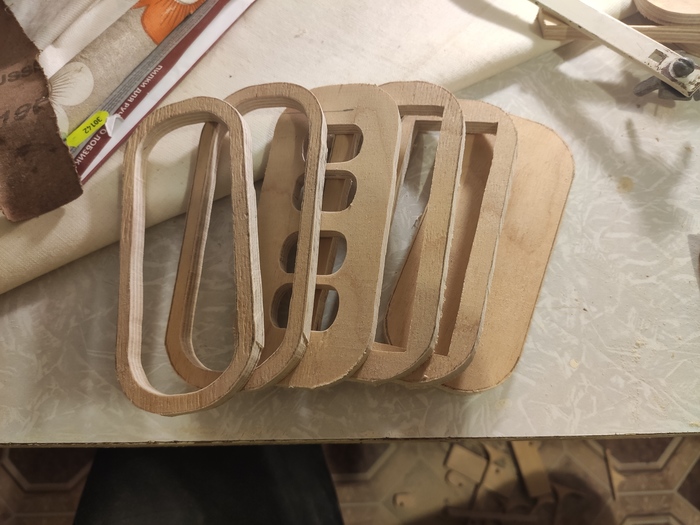

Получаем набор деревяшек

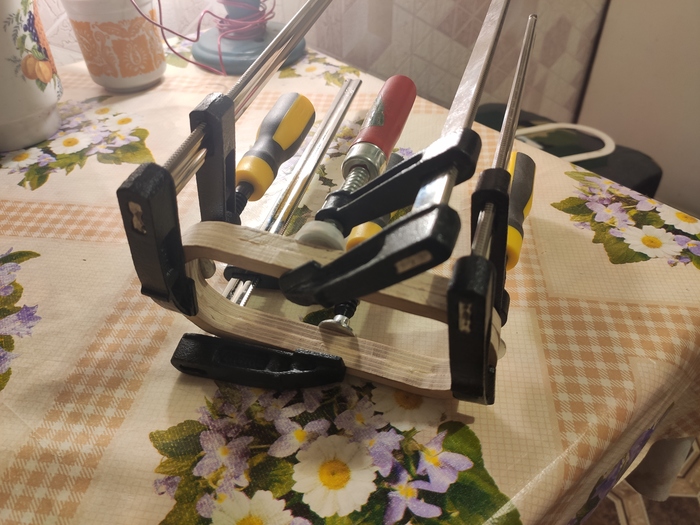

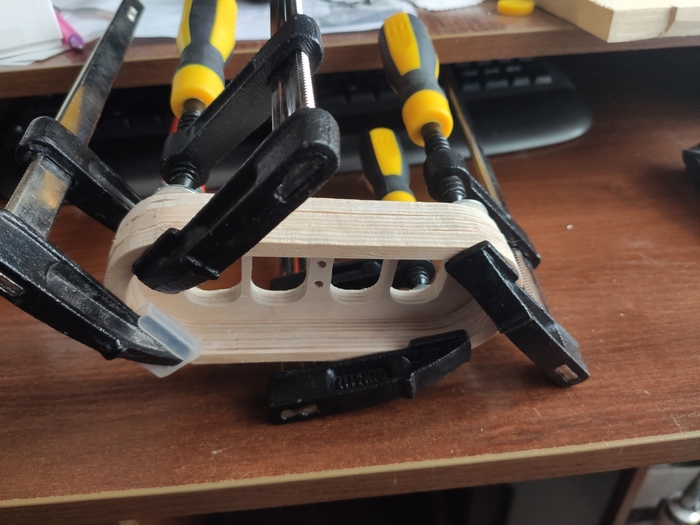

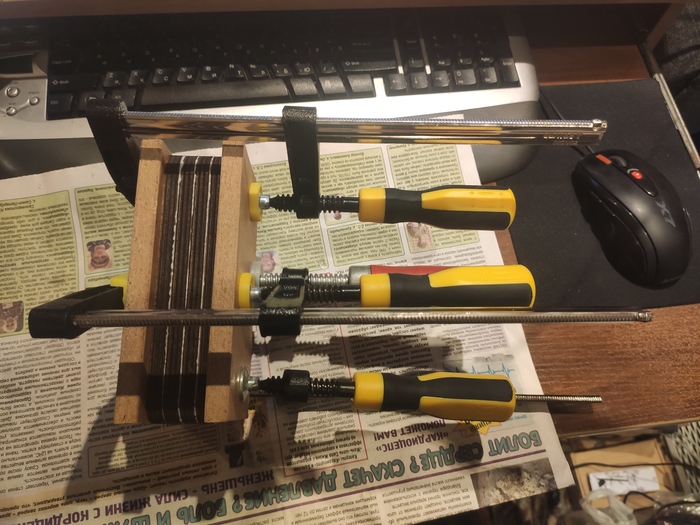

Вооружаемся струбцинами и начинаем клеить корпус. Клей использовал ПВА.

Далее напильниками и наждачкой вывожу внутреннюю грань часов, потому как после дальнейшей склейки ее будет проблематично сделать ровной.

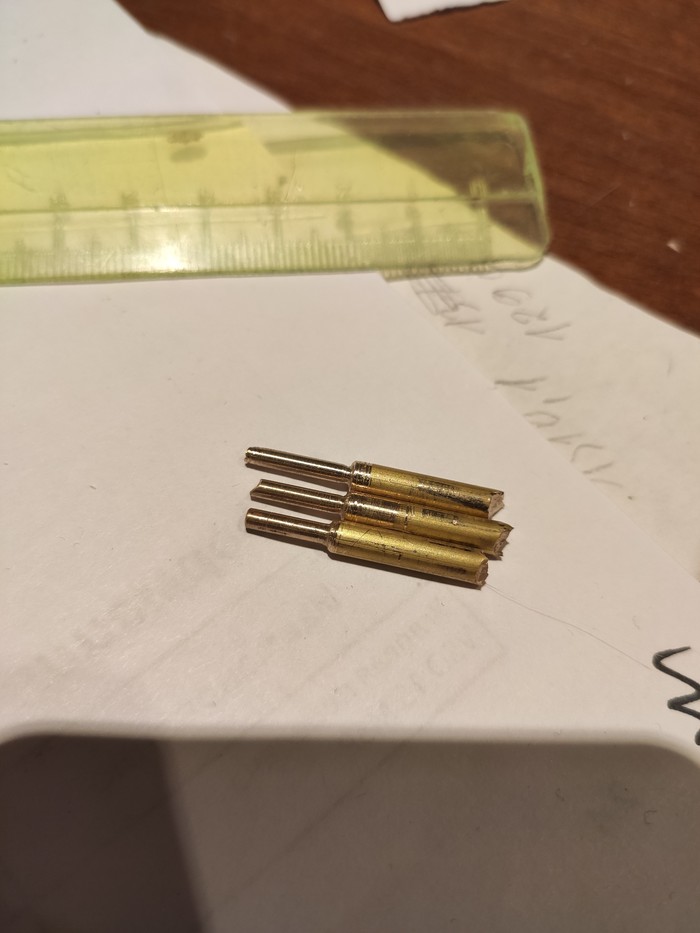

Тут возник перерыв в работе, потому как у часов в качестве секунд была одинарная точка, а я хотел поставить двойную. Найти индикаторы для секунд оказалось не так то просто, но в итоге все таки смог найти.
И снова клеим

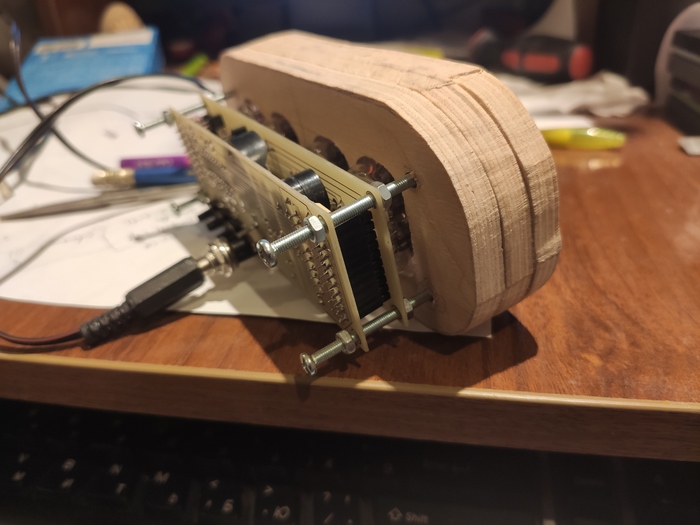

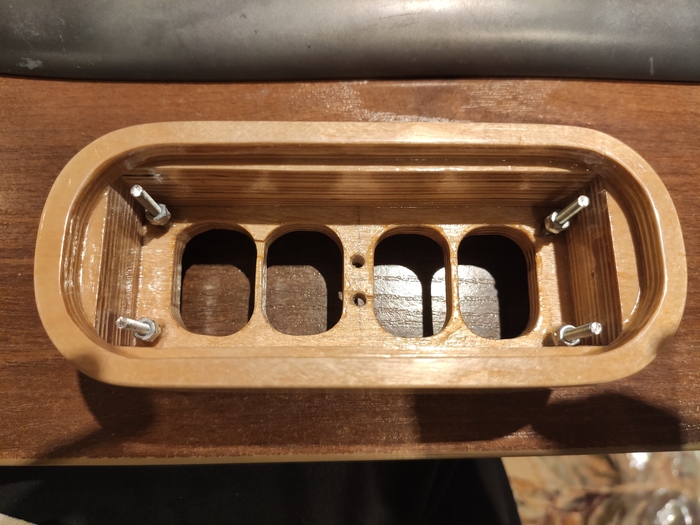

Часы в корпусе необходимо будет как то закрепить. Решил не особо мудрить, просто посадить его на шпильки, благо в платах уже были отверстия по краям. Сверлим отверстия, вставляет болты и заливаем их эпоксидкой

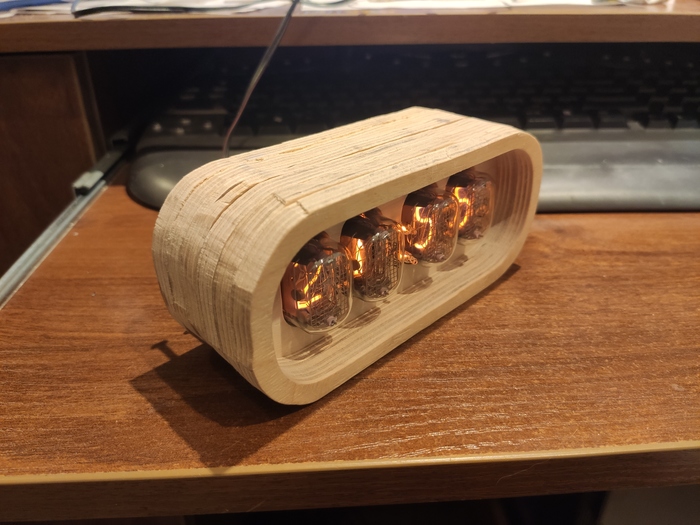

Примерка

Снова клеим следующие элементы

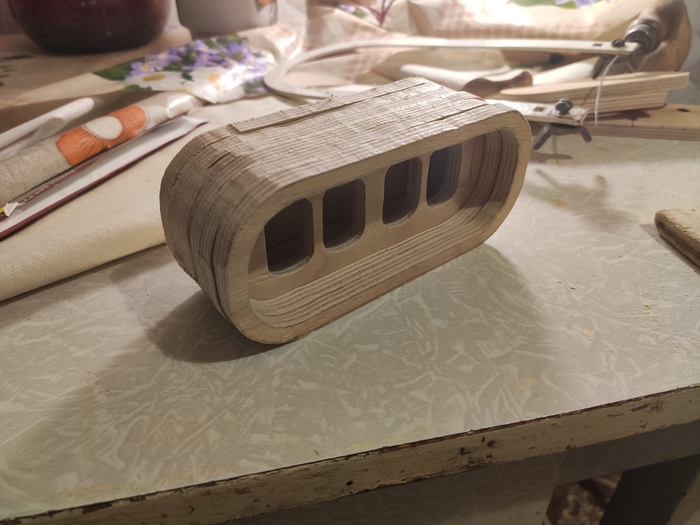

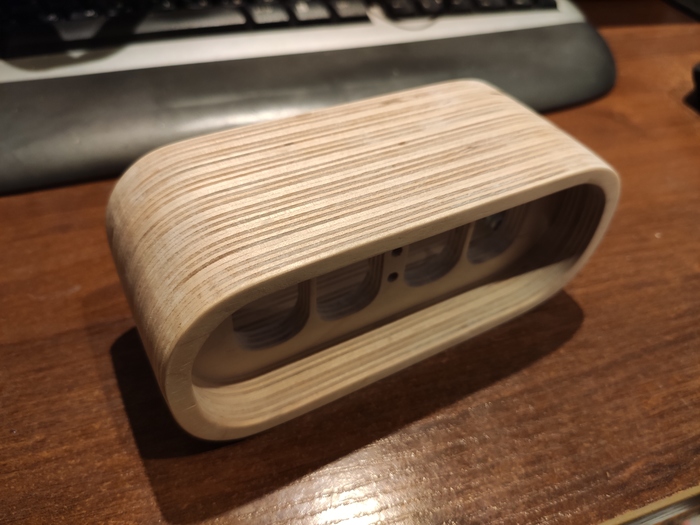

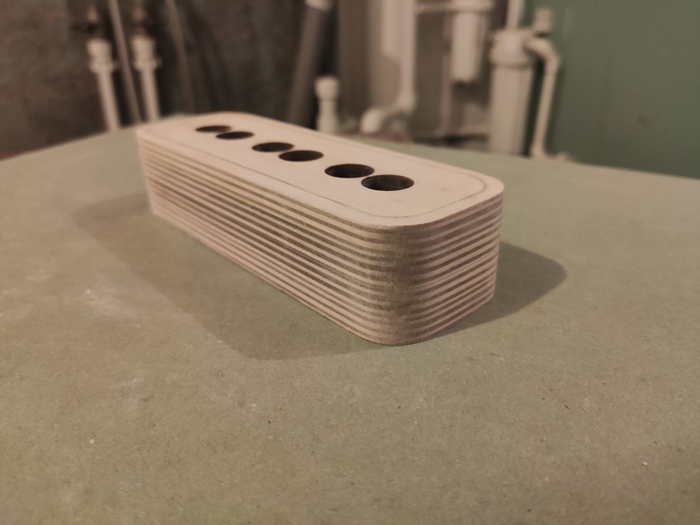

Корпус готов. Правда он несколько корявый)

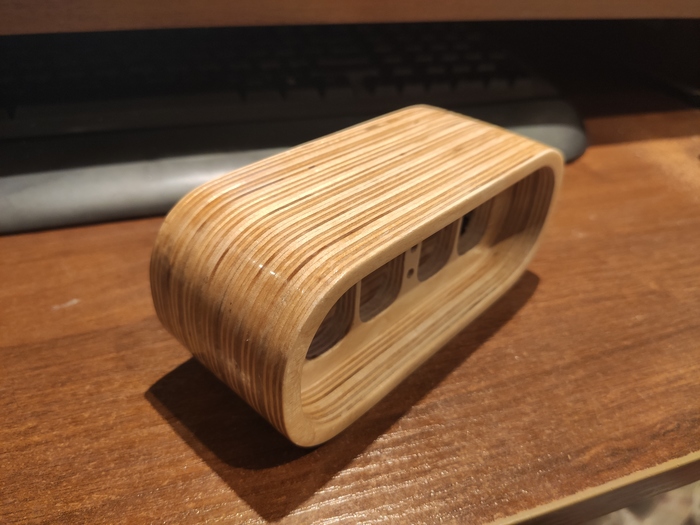

После пары часов вышкуривания получаем следующее. Так уже намного лучше)

Изнутри корпус выглядит так

Следующий этап- это покрытие лаком. Покрывал паркетным лаком в 4 слоя. После каждого слоя лака шлифовка 1000 наждачкой для получения гладкого покрытия.

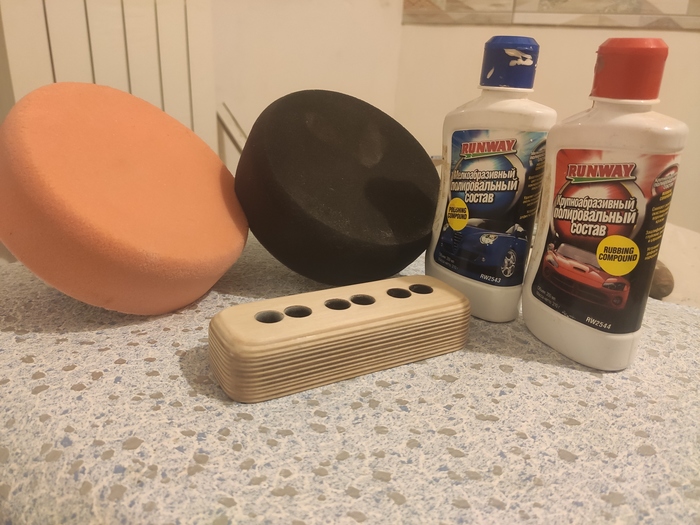

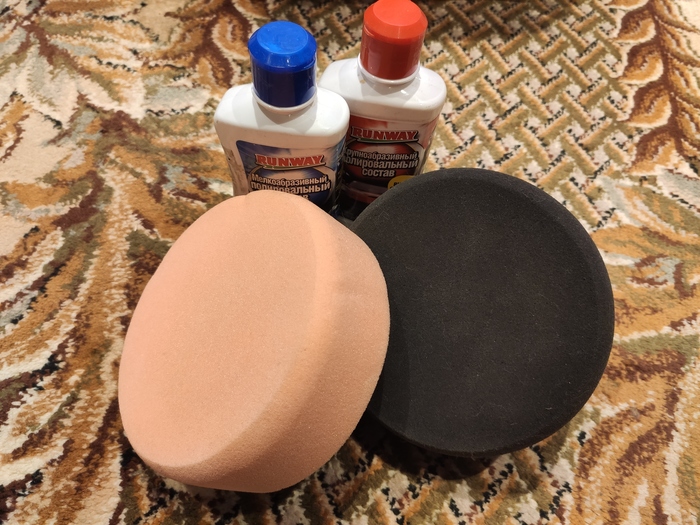

Вооружаемся шуруповертом, полировальными кругами и полиролью для дальнейшей полировки корпуса

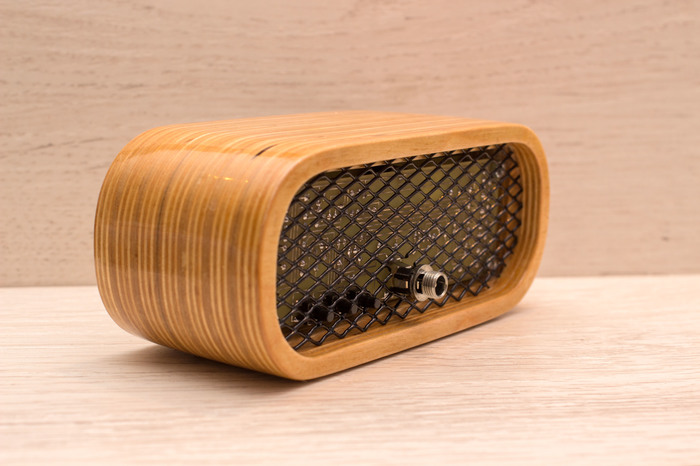

После полировки можно начинать сборку часов. Заднюю стенку сделал из автомобильной сетки для радиаторов. Ну и конечно не забыть приклеить ножки.

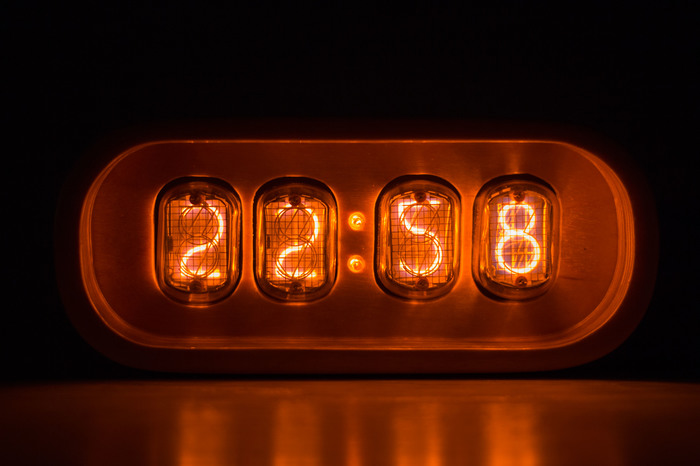

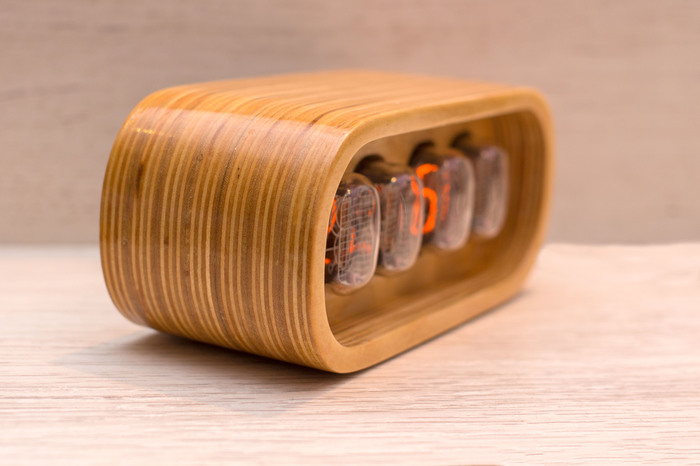

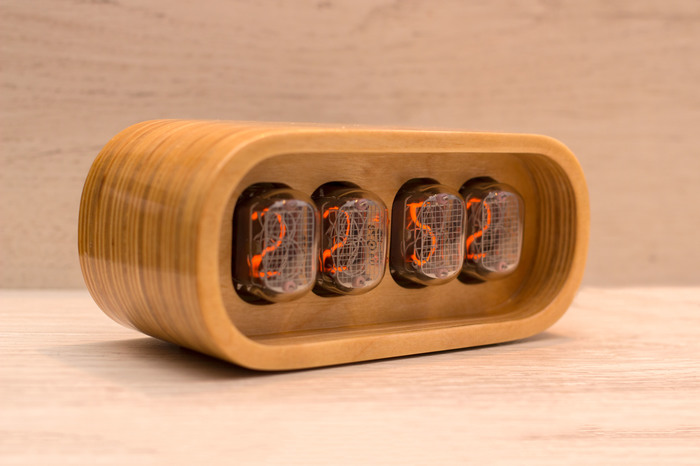

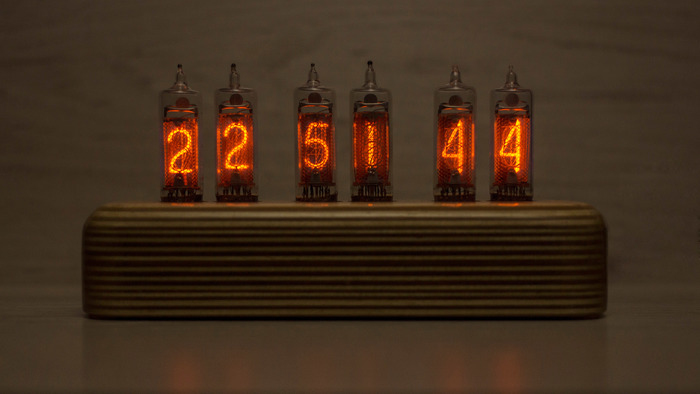

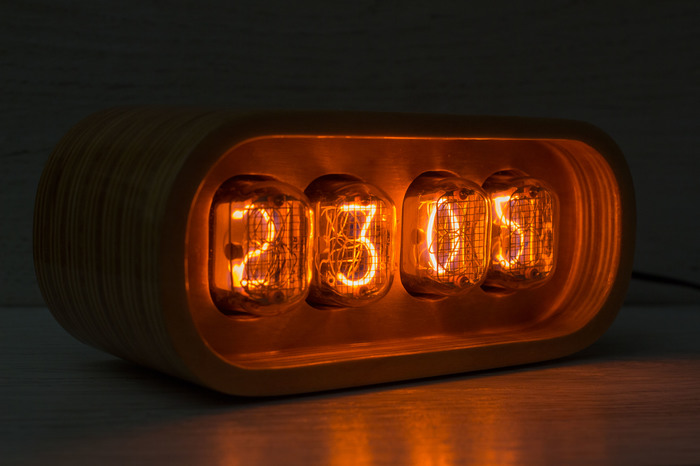

Итоговый вариант

При работе индикаторов существует эффект отравления малоиспользуемых цифр. Для нейтрализации этого эффекта в часах выполнен прогон всех цифр индикатора каждую минуту. Смотрится весьма интересно.

Всем спасибо за внимание.

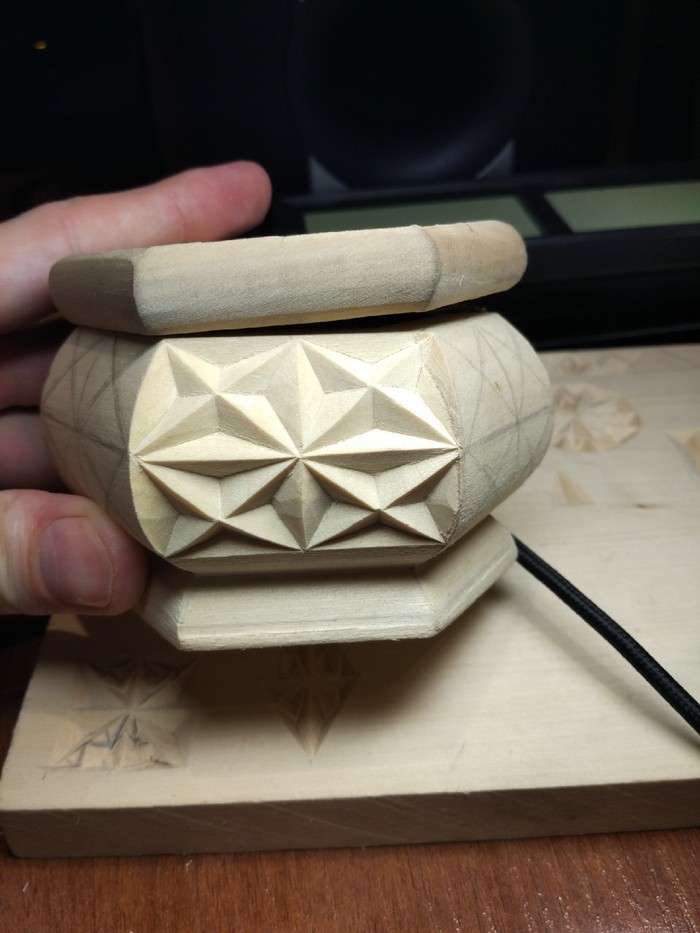

Начинаем резьбу

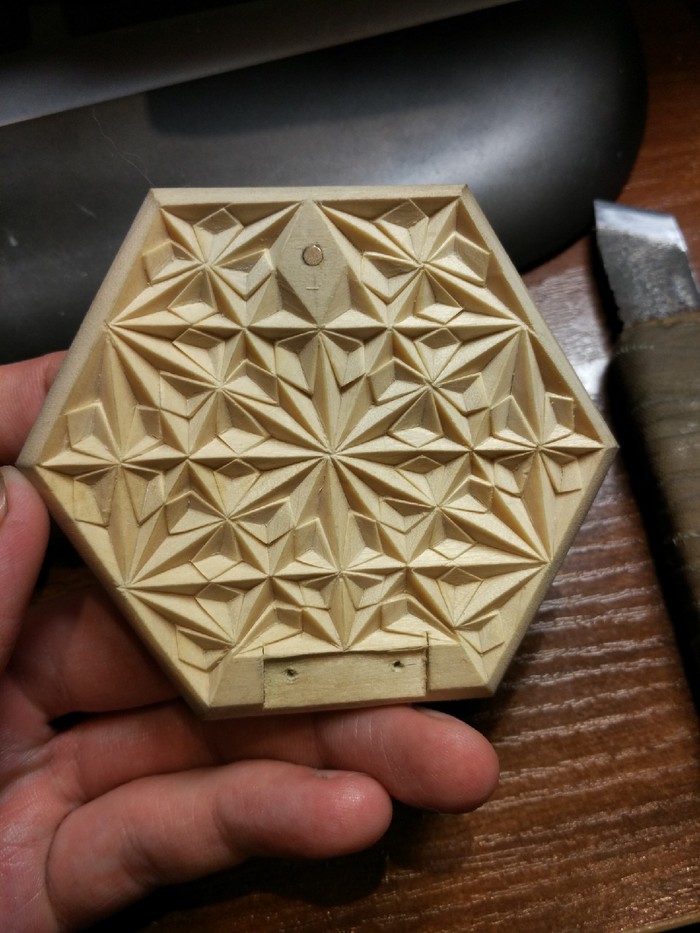

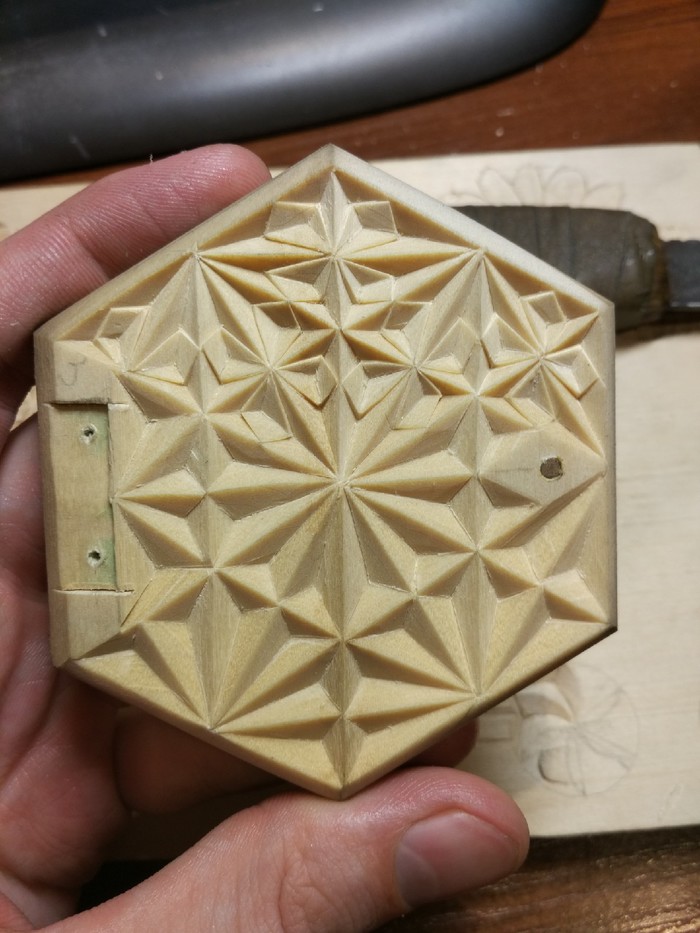

Добавляем элементов. Крышка вырезана и в внешней и с внутренней стороны. В заготовке крепления крышки не было никакого предусмотрено, я поставил пару неодимовых магнитов, на фото как раз видно.

очередь за самой шкатулкой

верхнюю часть решил тоже вырезать

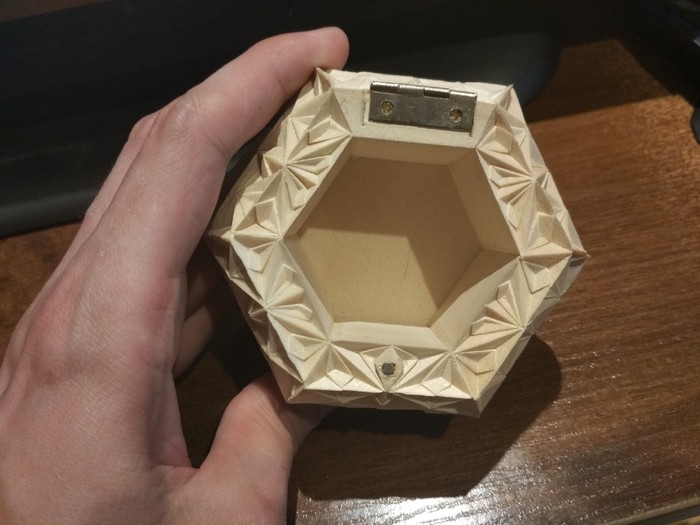

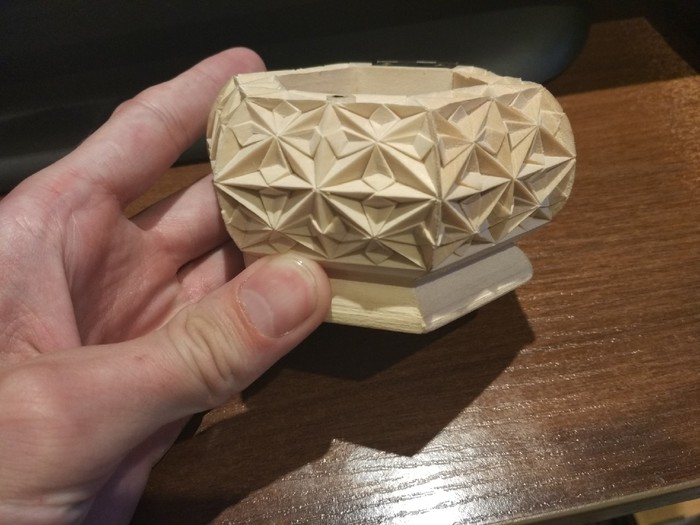

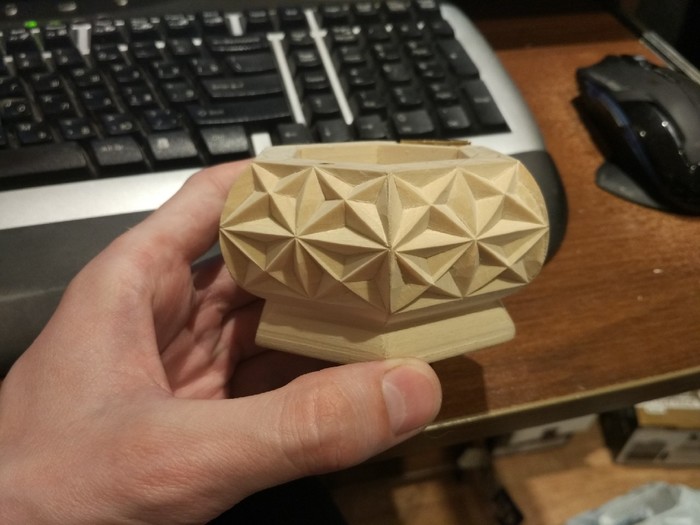

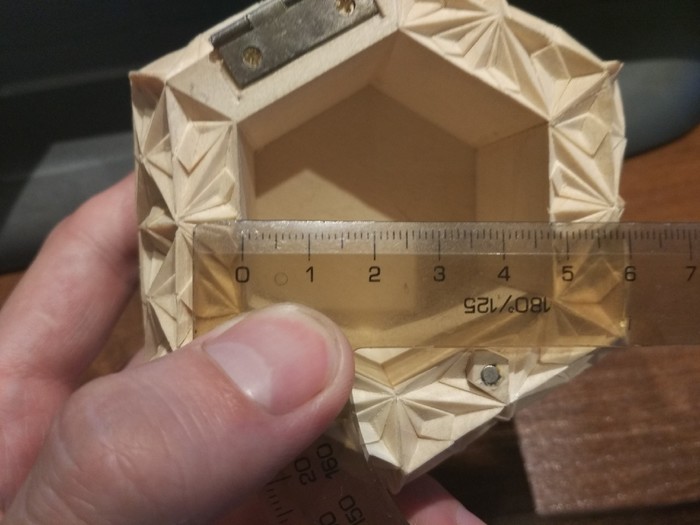

По размерам шкатулка достаточно маленькая. За счет толстых стенок внутри места немного

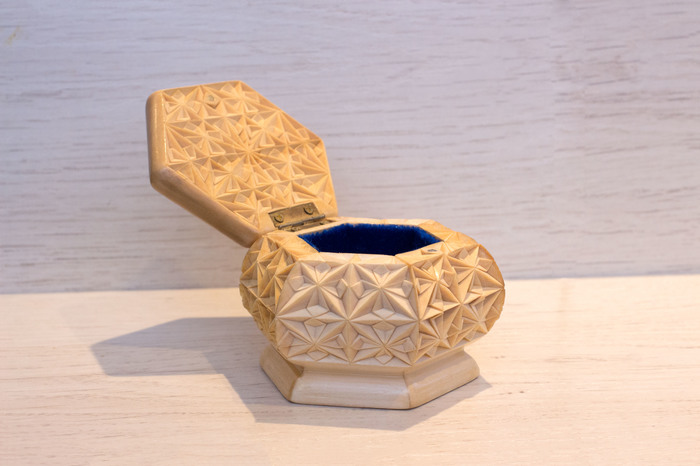

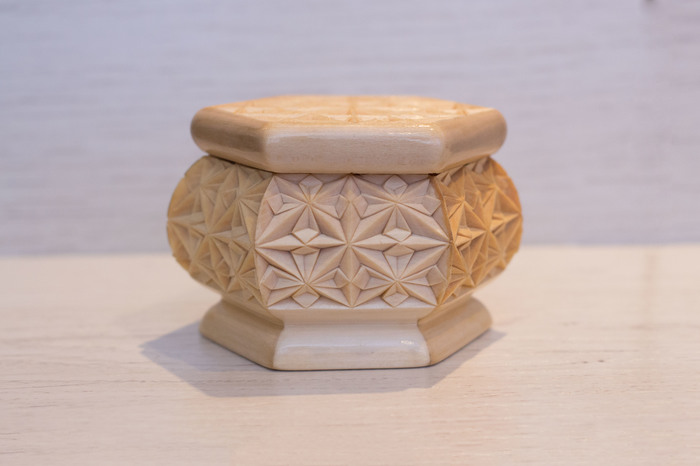

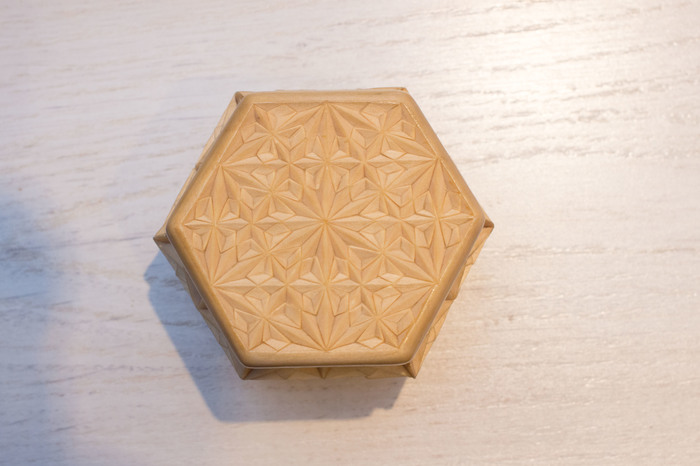

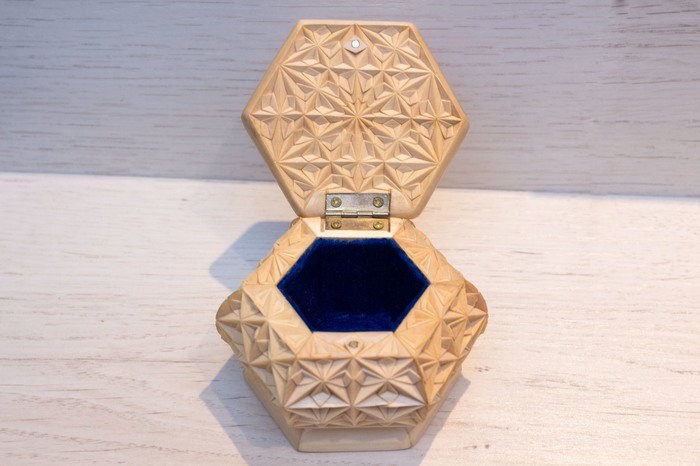

Итоговый вариант

В прошлый раз спрашивали сколько уходит времени, когда делал эту шкатулку специально считал, получилось 15 часов.

И собственно начинаем вырезать

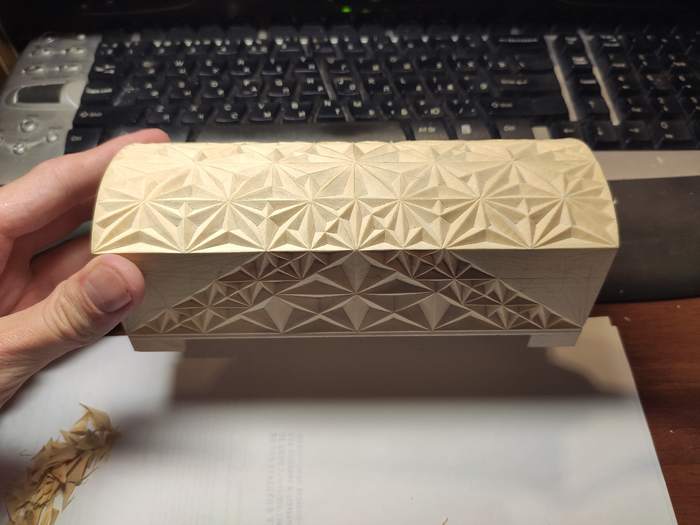

В прошлых записях мне писали что слишком простой рисунок. Ну что ж, попробуем посложнее. Решил по готовый резьбе выполнить вторую прорезку.

Слева "доработанный вариант"- получается поинтереснее. В центре пустое пространство под замок.

На крышке тоже режем второй раз

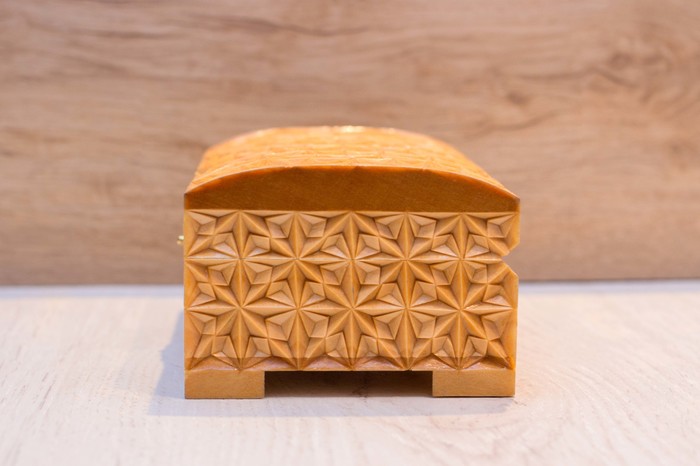

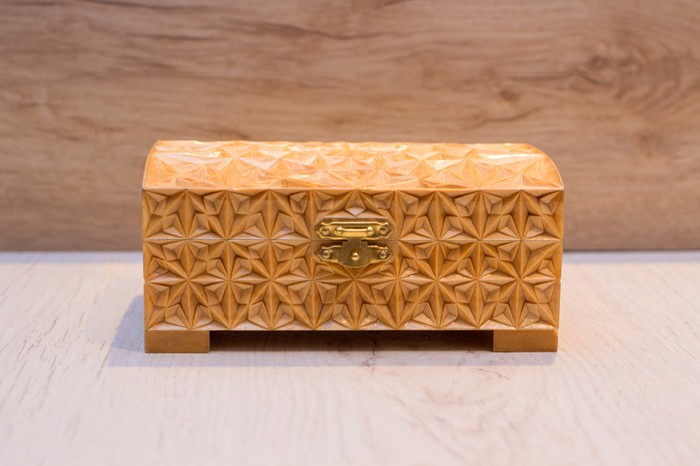

Покрываем все 3 слоями матового лака и получаем итоговый вариант.

Путеводитель по Лаго-Наки

Фото прекрасные, сразу захотелось там побывать

Елочный шарик можно сразу повесить на елку, зря я ее что ли не собрал еще))

Вкусняшки

Примечания оказались очень кстати, потому что сначала подумал что может это соль для ванн?

Еще вкусняшки

Много вкусняшек

Грецкие орехи даже в двух видах, если лень чистить, можно пока съесть уже почищенные)

Кот проверяет свою часть подарка

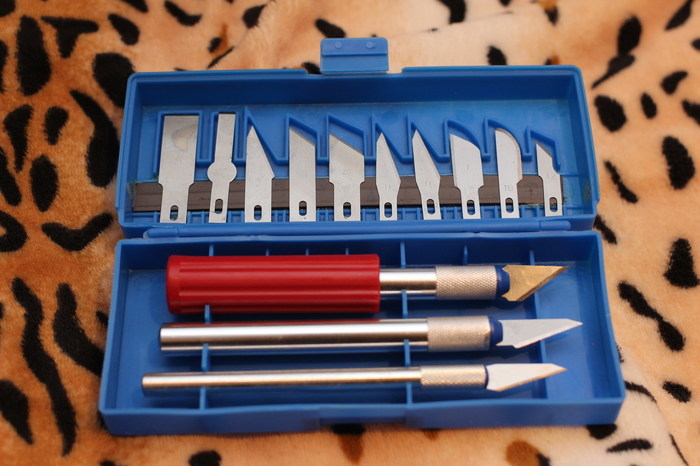

Ну и очень неожиданная часть подарка- набор резаков для резьбы по дереву.

Что может быть лучше коробки?

Конечно же две коробки!

Огромное спасибо помощнице Деда Мороза за подарок!

Кот решил тоже поучаствовать)

Можно также из серии фото собрать анимацию

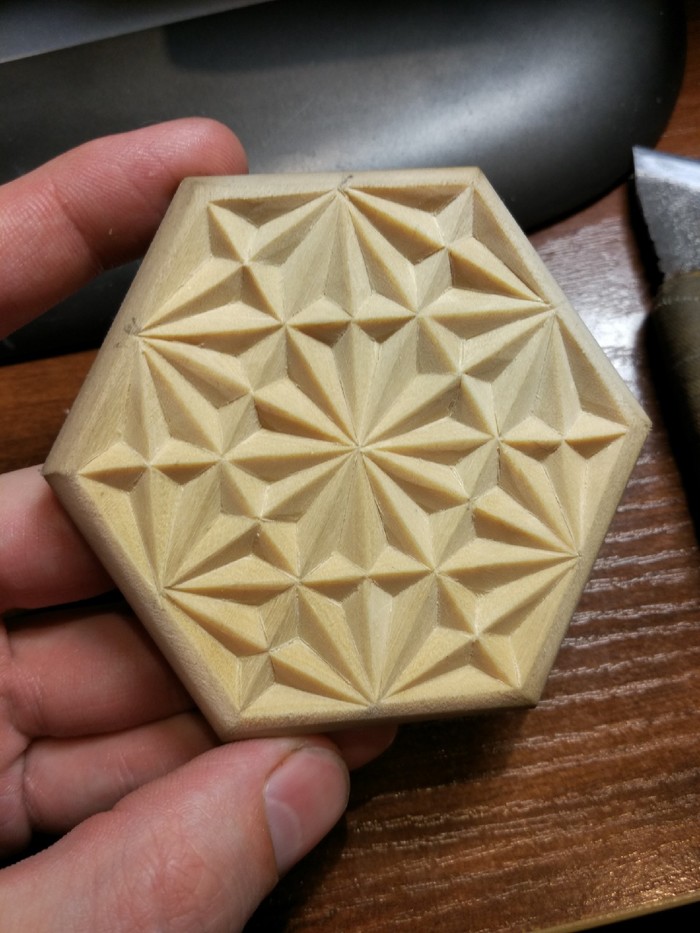

Готово. В процессе узор несколько изменился

Покрываю темно коричневым лаком

И в завершении покрываю двумя слоями матового прозрачного лака. Хотя почему то он не слишком матовым получился.

Крючков у меня дома нет, поэтому фотку с ними не сделаю. Вот могу показать фотку на фоне кота)
