Часы Nixie clock⁠⁠

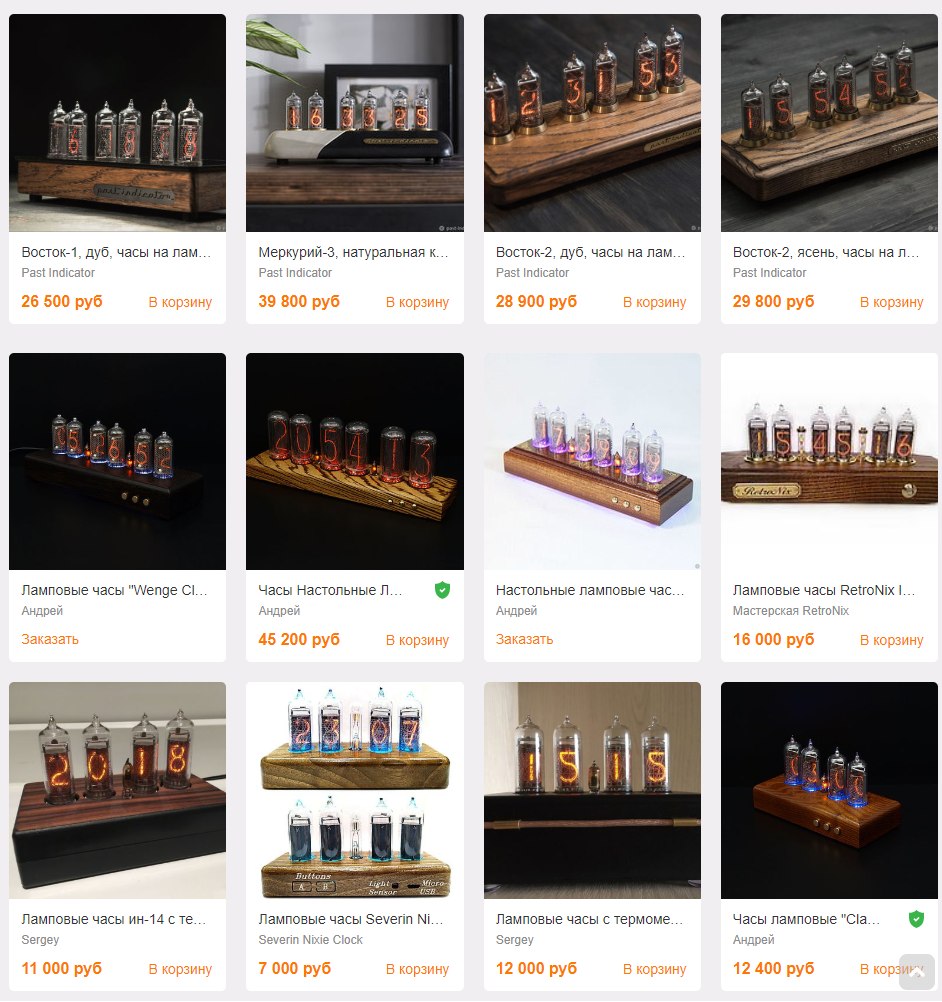

Думаю многие видели теплые ламповые часы на газоразрядных индикаторах. Я такие часы увидел впервые достаточно давно, но на то чтобы собрать самому схему у меня руки не заточены, а готовые варианты стоят весьма недешево

И вот в очередной раз бороздя просторы одного известного сайта объявлений на букву а натыкаюсь на часы без корпуса по весьма привлекательной цене. Не раздумывая сразу же их покупаю.

Часы выполнены на индикаторах ИН-12Б. Индикаторы эти сделаны еще в СССР, о чем сообщает соответствующий штамп на колбе.

Долго думал какой корпус сделать для часов. Решил делать из фанеры. Отрисовываем примерный макет и переносим все на фанеру. Фанеру взял 8 мм.

В процессе работы произошла небольшая корректировка необходимых деталей. В итоге понадобилось: правой верхней- 3 штуки, средняя- 1 штука, правая нижняя- 3 штуки.

Никаких лазеров и фрезеров с ЧПУ не использовал, выпиливал все ручным лобзиком

Получаем набор деревяшек

Вооружаемся струбцинами и начинаем клеить корпус. Клей использовал ПВА.

Далее напильниками и наждачкой вывожу внутреннюю грань часов, потому как после дальнейшей склейки ее будет проблематично сделать ровной.
Тут возник перерыв в работе, потому как у часов в качестве секунд была одинарная точка, а я хотел поставить двойную. Найти индикаторы для секунд оказалось не так то просто, но в итоге все таки смог найти.
И снова клеим

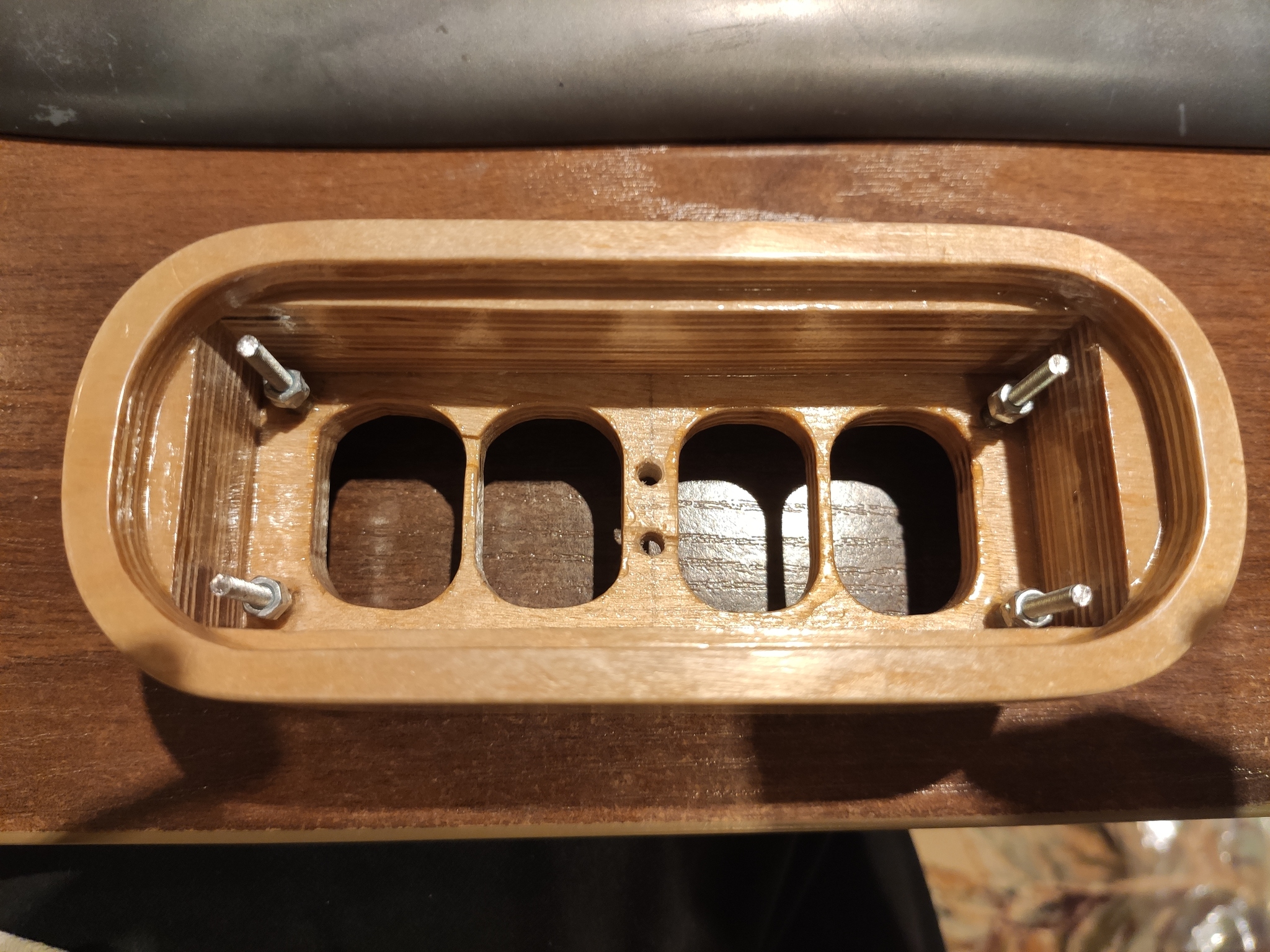

Часы в корпусе необходимо будет как то закрепить. Решил не особо мудрить, просто посадить его на шпильки, благо в платах уже были отверстия по краям. Сверлим отверстия, вставляет болты и заливаем их эпоксидкой

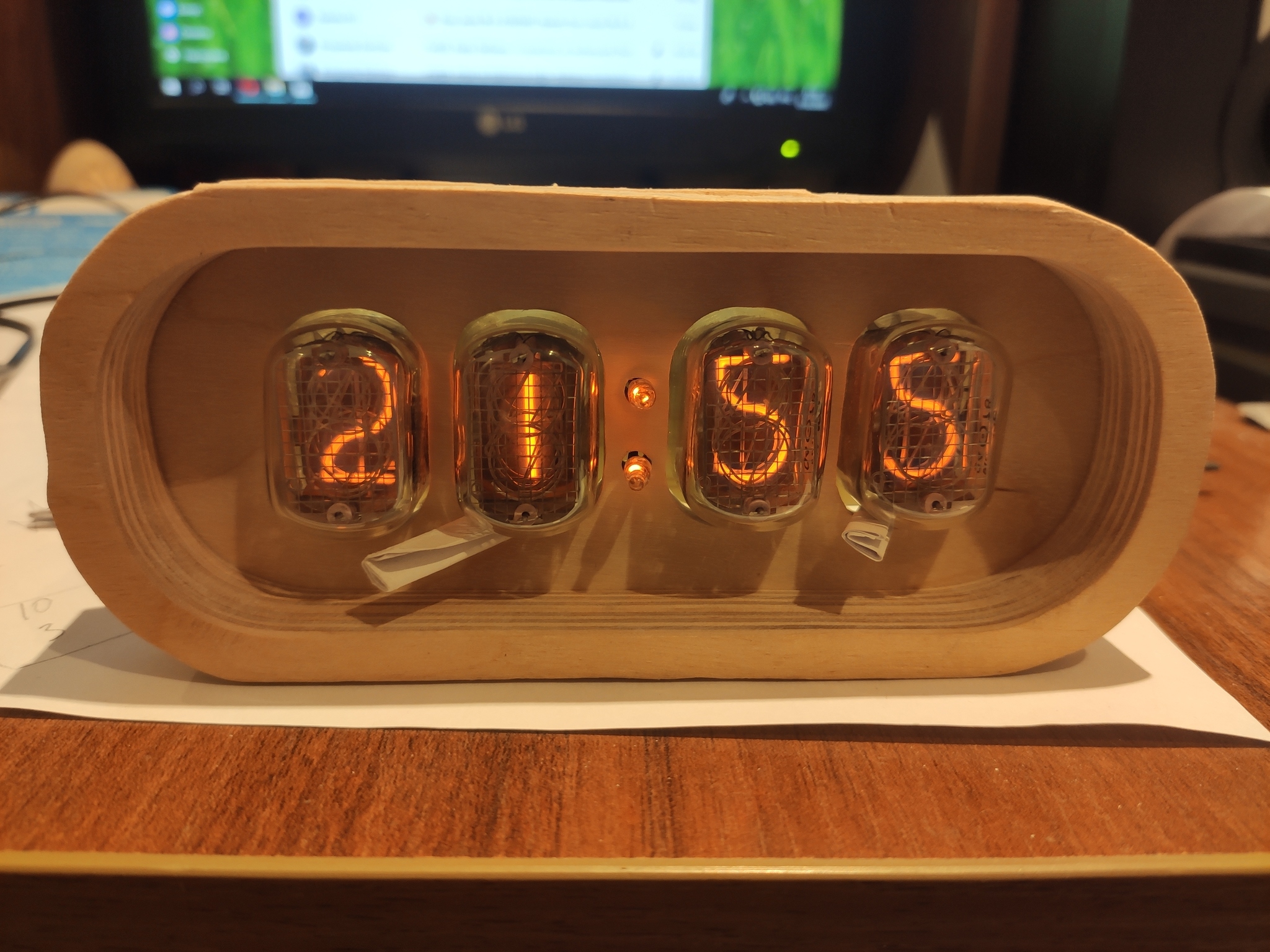

Примерка

Снова клеим следующие элементы

Корпус готов. Правда он несколько корявый)

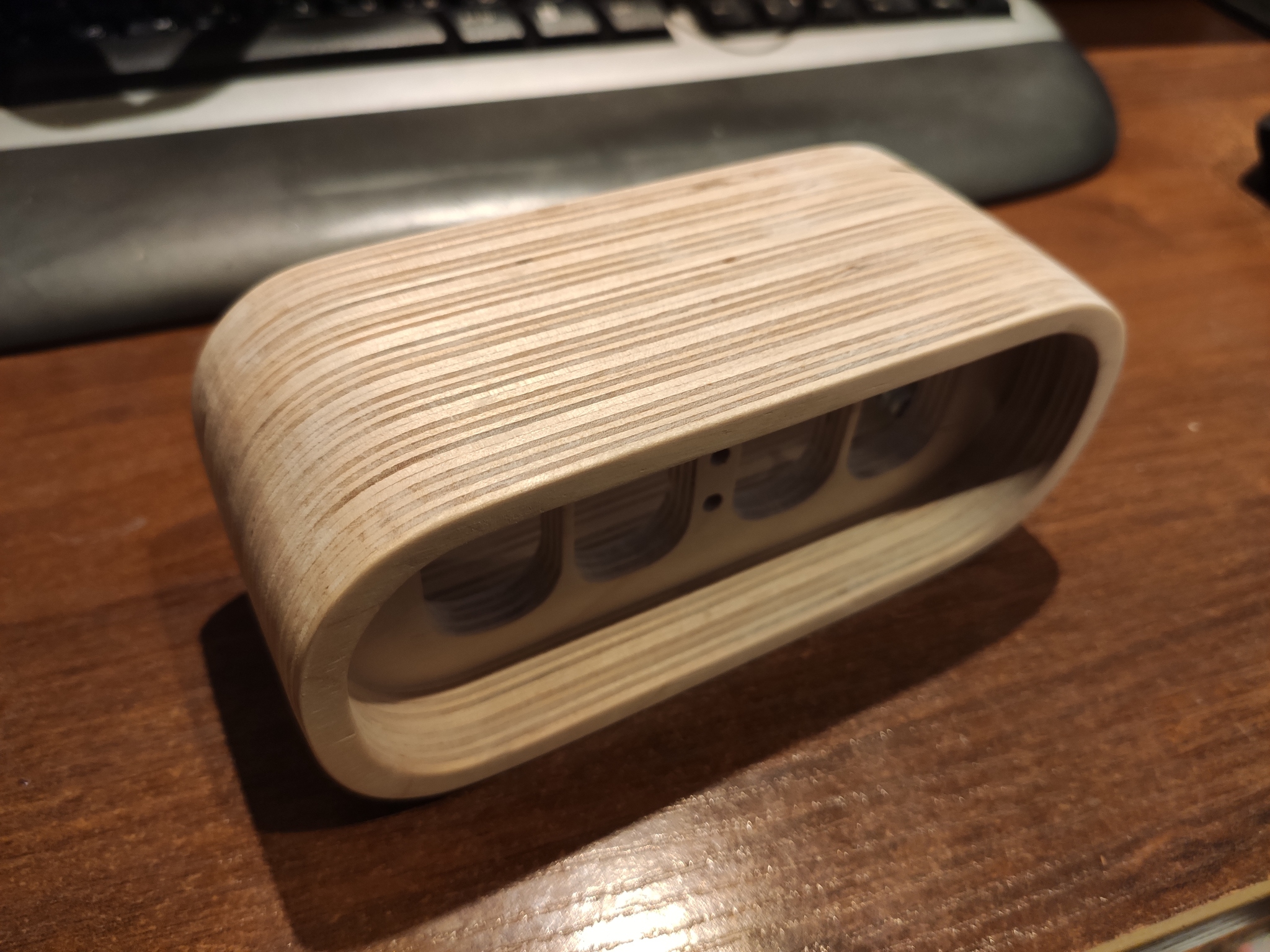

После пары часов вышкуривания получаем следующее. Так уже намного лучше)

Изнутри корпус выглядит так

Следующий этап- это покрытие лаком. Покрывал паркетным лаком в 4 слоя. После каждого слоя лака шлифовка 1000 наждачкой для получения гладкого покрытия.

Вооружаемся шуруповертом, полировальными кругами и полиролью для дальнейшей полировки корпуса

После полировки можно начинать сборку часов. Заднюю стенку сделал из автомобильной сетки для радиаторов. Ну и конечно не забыть приклеить ножки.

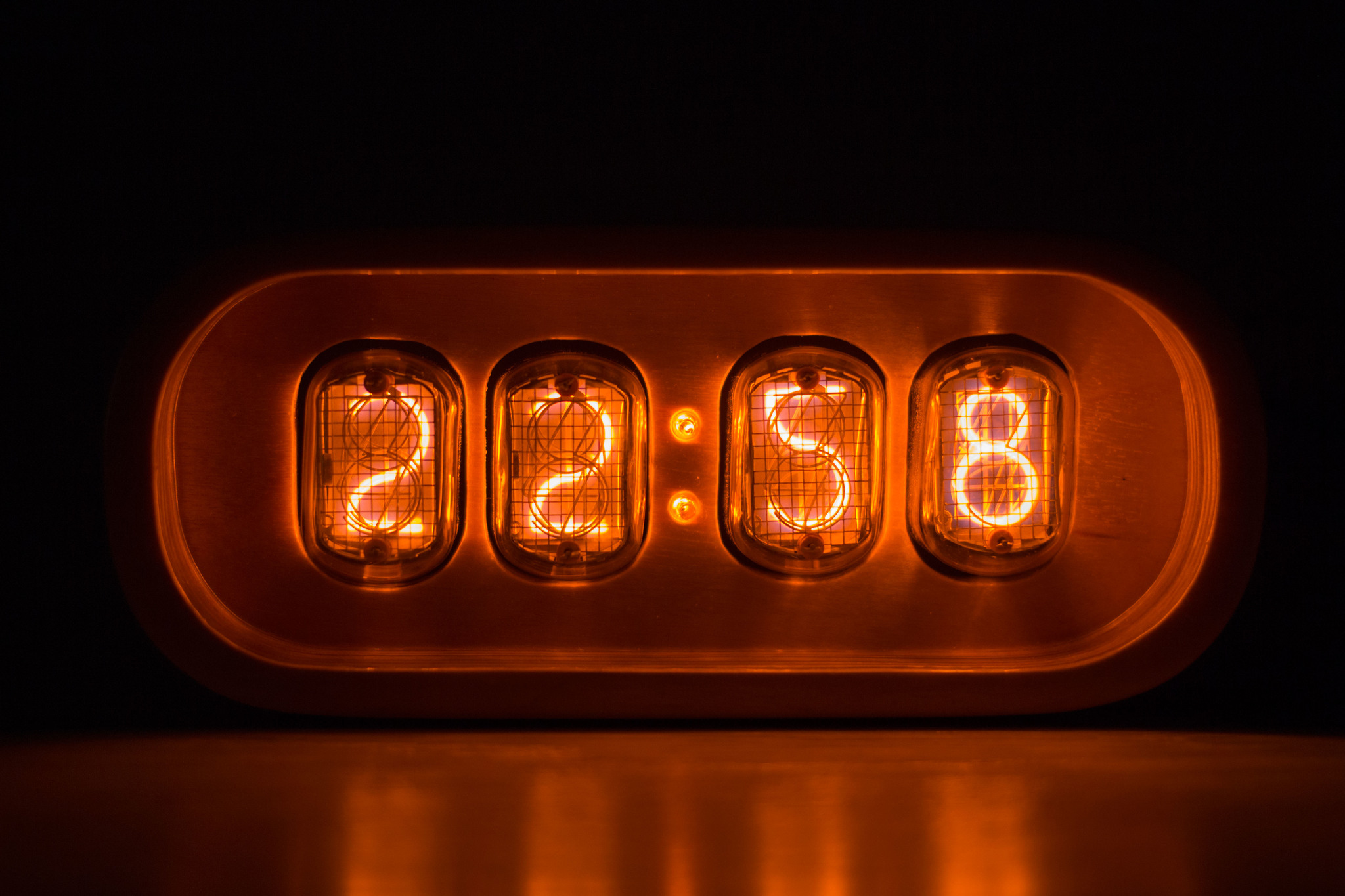

Итоговый вариант

При работе индикаторов существует эффект отравления малоиспользуемых цифр. Для нейтрализации этого эффекта в часах выполнен прогон всех цифр индикатора каждую минуту. Смотрится весьма интересно.

Всем спасибо за внимание.
