Весь функционал работает, кроме RS485 (нет необходимости), в общем нужно UI , РЭ, ПС, делать.

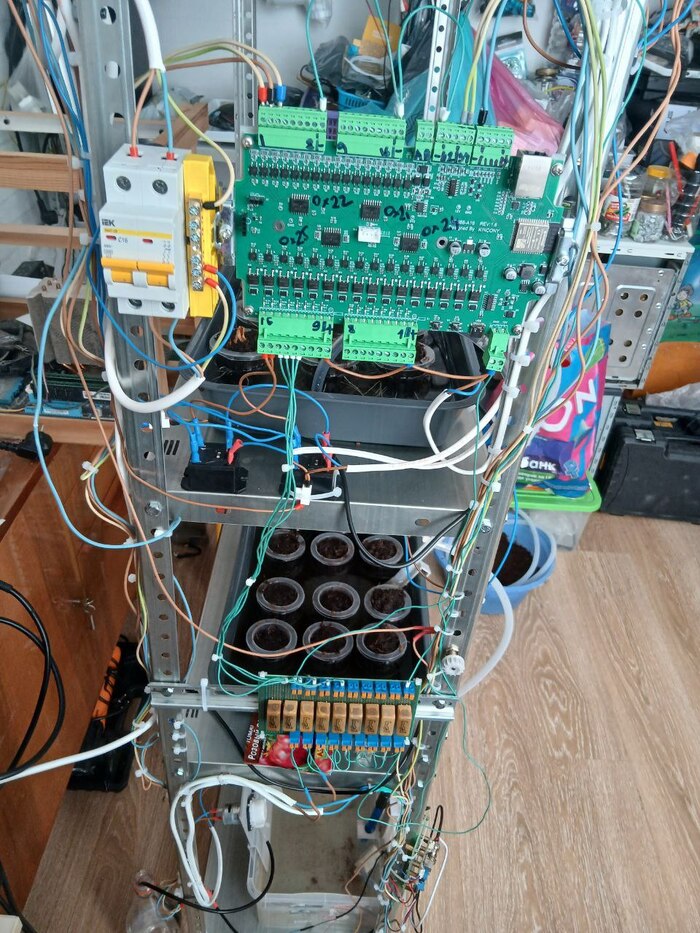

Вот как то так получилось, первичный запуск успешный:
В место STM32F407VET6 пришлось поставить GD32F407VET6, первично хотел сделать на BE-U1000, остановила цена. И в целом дорого получается =( 12к с копейками чисто плата, без затраченного времени - это без датчиков и насосов на ШД, такие дела.
Плату заказывал в Китае (4 слоя) через Али
После прошлых частей, тестирование:
Подключаем STM32F429IGT6 noname boards USB<>Type-C к ПК
Что на картинке)... После запуска, необходимо перейти на вкладку View(1) -> Live Watch(2) (появится область где можно онлайн смотреть переменные, их надо добавить, то есть прописать(4)), далее View -> Memory -> Memory 1 -> в области Go to прописать 0xD0000000
После чего жмакаем) (6)
Расшифровка: 55 aa мы тестово прописали в коде данные значения теперь они физически работают для SDRAM (FSMC). Динамические переменные правые данные это уже область работы NAND флешки, Maker_id и Devoce_id вроде у всех должны быть именно такие. Статусы HAL_OK (0) говорят, что все успешно работает.
Нафига?)
Первое: поиски в "инете" особо не помогли
Второе: отличная шпаргалка
Третье: при всем этом, почти готовая платформа LTDC (ЖКИ RGB888, RGB565 и еже с ними)
Вот и всё
Послесловие: ИИ по коду лучше меня объяснит, что?как?почему?
В прошлой части остановились по сборке проекта, в этой части программный код.
И так у нас готовый проект, согласованный с CubeMX
переходим в файл main.c (данный файл сформирован под настройки первой части, это надо для согласования CubeMX и IAR)
находим область в main.c
/* USER CODE BEGIN PV */
"(здесь код пользователя)"
/* USER CODE END PV */
копируем код (ctrl-c):
NAND_IDTypeDef g_nand_id;
volatile HAL_StatusTypeDef g_erase_status = HAL_ERROR;
volatile HAL_StatusTypeDef g_read_status = HAL_ERROR;
volatile HAL_StatusTypeDef g_write_status = HAL_ERROR;
NAND_AddressTypeDef g_erase_addr;
uint8_t g_write_buf[2048];
uint8_t g_read_buf[2048];
/* Адреса областей FMC NAND Bank3 */
const uint32_t g_data_area = 0x80000000u;
const uint32_t g_cmd_area = 0x80000000u | 0x00010000u; /* 0x80010000 */
const uint32_t g_addr_area = 0x80000000u | 0x00020000u; /* 0x80020000 */
вставляем копированный код (ctrl-v) в область
/* USER CODE BEGIN PV */
>>> ctrl-v <<<
/* USER CODE END PV */
ниже в файле main.c находим
/* USER CODE BEGIN 0 */
"(здесь код пользователя)"
/* USER CODE END 0 */
копируем код (ctrl-c):
/* Ожидание готовности NAND по линии R/B# (PB13). */
static HAL_StatusTypeDef NAND_WaitReady(uint32_t timeout_ms)
{
uint32_t start = HAL_GetTick();
while (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_13) == GPIO_PIN_RESET)
{
if ((HAL_GetTick() - start) > timeout_ms)
{
return HAL_TIMEOUT;
}
}
return HAL_OK;
}
/* Чтение байта статуса NAND (команда 0x70) */
static uint8_t NAND_ReadStatusByte(void)
{
*(volatile uint8_t *)g_cmd_area = 0x70;
return *(volatile uint8_t *)g_data_area;
}
вставляем копированный код (ctrl-v) в область
/* USER CODE BEGIN 0 */
>>> ctrl-v <<<
/* USER CODE END 0 */
ниже в файле main.c находим
/* USER CODE BEGIN 2 */
"(здесь код пользователя)"
/* USER CODE END 2 */
копируем код (ctrl-c):
/* ================= SDRAM INITIALIZATION SEQUENCE ================= */
FMC_SDRAM_CommandTypeDef Command;
uint32_t tmpmrd = 0;
Command.CommandMode = FMC_SDRAM_CMD_CLK_ENABLE;
Command.CommandTarget = FMC_SDRAM_CMD_TARGET_BANK1_2;
Command.AutoRefreshNumber = 1;
Command.ModeRegisterDefinition = 0;
(void)HAL_SDRAM_SendCommand(&hsdram1, &Command, 0xFFFF);
HAL_Delay(1);
Command.CommandMode = FMC_SDRAM_CMD_PALL;
Command.CommandTarget = FMC_SDRAM_CMD_TARGET_BANK2;
Command.AutoRefreshNumber = 1;
(void)HAL_SDRAM_SendCommand(&hsdram1, &Command, 0xFFFF);
Command.CommandMode = FMC_SDRAM_CMD_AUTOREFRESH_MODE;
Command.CommandTarget = FMC_SDRAM_CMD_TARGET_BANK2;
Command.AutoRefreshNumber = 8;
(void)HAL_SDRAM_SendCommand(&hsdram1, &Command, 0xFFFF);
tmpmrd = (uint32_t)(0u << 0) | (uint32_t)(0u << 3) |
(uint32_t)(3u << 4) | (uint32_t)(1u << 9);
Command.CommandMode = FMC_SDRAM_CMD_LOAD_MODE;
Command.CommandTarget = FMC_SDRAM_CMD_TARGET_BANK2;
Command.AutoRefreshNumber = 1;
Command.ModeRegisterDefinition = tmpmrd;
(void)HAL_SDRAM_SendCommand(&hsdram1, &Command, 0xFFFF);
(void)HAL_SDRAM_ProgramRefreshRate(&hsdram1, 1385);
HAL_Delay(10);
/* ================= SDRAM TEST ================= */
{
volatile uint16_t *sdram_ptr = (volatile uint16_t *)0xD0000000u;
*sdram_ptr = 0xAA55u;
volatile uint16_t sdram_rd = *sdram_ptr;
(void)sdram_rd;
}
/* ================= NAND: инициализация адреса ================= */
g_erase_addr.Plane = 0;
g_erase_addr.Block = 0;
g_erase_addr.Page = 0;
for (int i = 0; i < 2048; i++)
{
g_write_buf[i] = (uint8_t)(i & 0xFF);
}
/* ================= NAND TEST ================= */
HAL_NAND_Reset(&hnand1);
HAL_Delay(10);
HAL_StatusTypeDef nand_status = HAL_NAND_Read_ID(&hnand1, &g_nand_id);
if (nand_status == HAL_OK)
{
volatile uint32_t maker = g_nand_id.Maker_Id;
volatile uint32_t device = g_nand_id.Device_Id;
volatile uint32_t third = g_nand_id.Third_Id;
volatile uint32_t fourth = g_nand_id.Fourth_Id;
(void)maker; (void)device; (void)third; (void)fourth;
}
else
{
volatile uint32_t err = 1;
(void)err;
}
/* ================= NAND: стирание блока 0 ================= */
*(volatile uint8_t *)g_cmd_area = 0x60;
*(volatile uint8_t *)g_addr_area = (uint8_t)((g_erase_addr.Block >> 8) & 0xFF);
*(volatile uint8_t *)g_addr_area = (uint8_t)( g_erase_addr.Block & 0xFF);
*(volatile uint8_t *)g_cmd_area = 0xD0;
/* tWB: NAND должен успеть «дёрнуть» R/B# вниз */
for (volatile int d = 0; d < 1000; d++);
HAL_StatusTypeDef erase_wait = NAND_WaitReady(100);
if (erase_wait != HAL_OK)
{
g_erase_status = HAL_TIMEOUT;
}
else
{
uint8_t st = NAND_ReadStatusByte();
g_erase_status = ((st & 0x01u) == 0u) ? HAL_OK : HAL_ERROR;
}
/* ================= NAND: запись страницы 0 блока 0 ================= */
*(volatile uint8_t *)g_cmd_area = 0x80;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
for (int i = 0; i < 2048; i++)
{
*(volatile uint8_t *)g_data_area = g_write_buf[i];
}
*(volatile uint8_t *)g_cmd_area = 0x10;
for (volatile int d = 0; d < 1000; d++);
HAL_StatusTypeDef prog_wait = NAND_WaitReady(50);
if (prog_wait != HAL_OK)
{
g_write_status = HAL_TIMEOUT;
}
else
{
uint8_t st = NAND_ReadStatusByte();
g_write_status = ((st & 0x01u) == 0u) ? HAL_OK : HAL_ERROR;
}
/* ================= NAND: чтение страницы 0 блока 0 ================= */
*(volatile uint8_t *)g_cmd_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_addr_area = 0x00;
*(volatile uint8_t *)g_cmd_area = 0x30;
/* tWB: критически важно, иначе NAND не успеет перевести R/B# в низкий уровень */
for (volatile int d = 0; d < 5000; d++);
/* tR: по даташиту W29N01HV максимум 25 мкс, 1 мс с большим запасом */
HAL_Delay(1);
/* Чтение данных: никакой команды 0x70 здесь быть не должно */
for (int i = 0; i < 2048; i++)
{
g_read_buf[i] = *(volatile uint8_t *)g_data_area;
}
/* Сравнение: только по содержимому, без статусного байта */
uint32_t mismatch = 0;
for (int i = 0; i < 2048; i++)
{
if (g_read_buf[i] != g_write_buf[i])
{
mismatch++;
}
}
g_read_status = (mismatch == 0) ? HAL_OK : HAL_ERROR;
вставляем копированный код (ctrl-v) в область
/* USER CODE BEGIN 2 */
>>> ctrl-v <<<
/* USER CODE END 2 */
Далее собираем проект
В следующей части, запуск и тестирование, что в итоге получилось.
Задача: запустить по минималке.
Дано: stm32f429igt6 noname board, на борту есть SDRAM память W9825G6KH-6 = 256 Мбит, NAND Flash W29N01HVSINA = 1 Гбит, программатор ST-LINK/V2 (disco), схемы наверное есть (лично я не нашел и особо не искал)
Покупал в маркетплейсе, не дорого.
ПО для работы:
Stm32 CubeMX (6.10.0 и выше)
локальная библиотека под камни F4 (CubeMX)
IAR (9.30.1)
Измерительные приборы:
Мультиметр
Шнур USB<>Type-C
Начнём:
Запускаем CubeMX
File->New Project ... (Ctrl+n) (Создание нового проекта)
Почему именно локальные библиотеки?!, ответ: доступ закрыт...
Если всё получилось правильно, после генерации кода, находим собственную папку с проектом, запускаем проект IAR, находим main.c
собираем проект, должно получится без ошибок, далее обязательные шаги надстройки IAR
вот тут надстройка не обязательна, просто бывает глючит JTAG,поменял на SWD
конец первой части.
ChemBus Controller (контроллер химической шины pH/EC)
Перед каждым, кто работает с жидкостными контурами — от домашнего энтузиаста на гидропонике или аэропонике до полупромышленного хозяйства — рано или поздно встаёт один и тот же вопрос: что на самом деле в растворе. Питательные вещества, pH, EC, загрязнения — всё это нужно видеть, и видеть точно. ChemBus Controller решает одну из этих задач: индуктивное измерение EC и кислотности pH с развязкой по питанию, отдельными АЦП на канал и шаговым дозированием.
Применим он шире: водное хозяйство (пруды, бассейны, оборотные воды), аквакультура, контроль загрязнения жидкости — везде, где нужно следить за электропроводностью и кислотностью.
Проект спроектирован так, чтобы работать на простом ESP32 или на модуле ESP32-S3 Waveshare 1.47". На борту — STM32F407VET6, RS485 и гальваническая развязка по питанию для каналов pH и EC.
Измерение — EC индуктивное, по каждому каналу свой АЦП:
MCP3551 — под EC,
ADS1232 — под pH.
Для температурной компенсации предусмотрен датчик DS18B20, а внешний климат снимает DHT22 (температура и влажность).
Канал I2C подвязан к ESP32. Под дозирование — два модуля шаговых двигателей A4988: pH UP и pH DOWN.
По статусу: проект двигается по возможности. Прототип был в прошлых постах, есть и промежуточная версия. В GitHub пока много ошибок, до порядка руки не доходят — времени не хватает.
Код и схема: https://github.com/Rikidevice/EC_inductors
Получилось добиться стабильности данных, пришлось юзать активный пиковый детектор, так же очень сильно подвел DCDC преобразователь SPU01M-12 (очень шумный). Прошлая тема была закрыта, так как много вопросов необходимо было решить схемотехнически и программно. Есть свои плюсы и минусы, но работает.
Готово:
Первично цепляется по WiFi к точке доступа, браузером можно смотреть и калибровать, на данном этапе делаю вторую версию, и прикручиваю MQTT отправку данных. Как то так.
Вопрос: нужно ли добавить pH измерение, ввод/вывод управления, токовую петлю, CAN шину? и снять полный видеообзор, что в итоге получилось?
Тестовый стенд для сканирования жидкости по частотам, провел измерения от 10 кГц до 240 кГц с шагом 10 кГц, искал Дебаевскую релаксацию на высоких, не нашёл еще xD.
Делюсь первыми результатами замеров дистиллята:
По первому результату на 10 кГц значения АЦП=44653, 20 кГц=33495, 30 кГц=41507, 40 кГц=41507 есть некие верблюжьи горбы, начиная с 50 кГц до 170 кГц сигнал очень хороший. С 230 кГц до 240 кГц наблюдается падение, надо бы расширить диапазон до 500 кГц, позже...и это дистиллированная вода.
По результатам простой проточной воды тоже картинка интересная, явно существенный спад сигналов, а на частотах 230 кГц до 240 кГц нету резкого падения, надо расширять диапазон однозначно, рабочие частоты с 50 по 120 кГц, отличные показания на первый раз.
И это все будет передаваться на MQTT через WiFi канал с помощью ESP32 на микропитончике))), в общем такие первые потуги.
Все, кто возится с гидропоникой или аэропоникой, знают: китайские TDS-метры с двумя торчащими контактами — штука удобная, но врёт со временем. Контакты окисляются, солевой состав меняет показания, приходится калибровать через раз. Решил попробовать принципиально другой способ — без прямого контакта с жидкостью.
В основе — два ферритовых кольца (тора). Одно передаёт сигнал в жидкость (Tx), второе принимает (Rx). Жидкость работает как часть цепи связи. На Rx ставлю пиковый детектор — дальше уже переменное напряжение выпрямляется, и можно судить о концентрации. Никаких оголённых металлов в растворе — нечему окисляться.
В чём соль технической реализации — пока расписывать не буду, сам ещё в процессе. Но то, что метод в принципе работает, видно уже сейчас.
Это пока предпрототип. Без контакта с электродами. Уже видно изменение амплитуды при добавлении соли в воду. Cам факт работоспособности радует.
Частота на 60 кГц, вольтметр 0,3251В вода - дистиллят
Частота на 60 кГц, вольтметр 0,3413В в дистиллят добавил 10-15 мл обычной воды
Частота на 60 кГц, вольтметр 0,3534В в дистиллят добавил 10-15 мл обычной воды + остатки кофе xD
Сделал схемотехнику + заказал пластины (платы), жду еще, в общем делаю на камне STM32F407VET6 измерительную часть +АЦП (гальво) + ESP32 для MQTT.
Продолжение следует... но не скоро.
продолжение уже скоро)
