Индуктивный TDS/EC трендовый измеритель проводимости жидкости

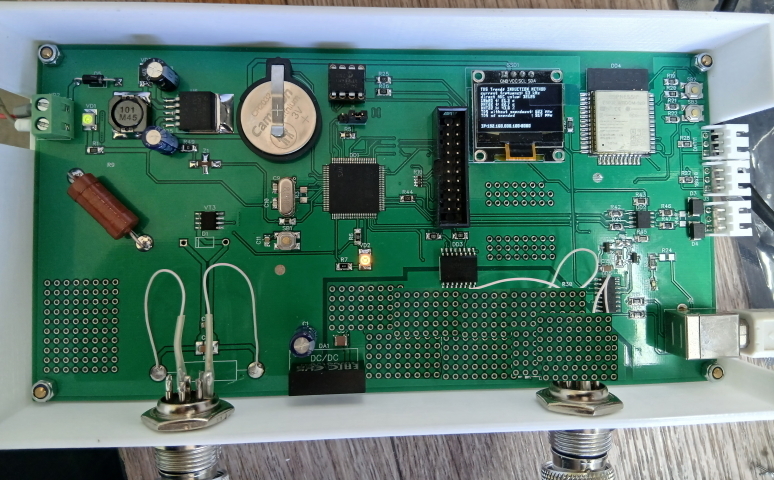

Тестовый стенд для сканирования жидкости по частотам, провел измерения от 10 кГц до 240 кГц с шагом 10 кГц, искал Дебаевскую релаксацию на высоких, не нашёл еще xD.
Делюсь первыми результатами замеров дистиллята:

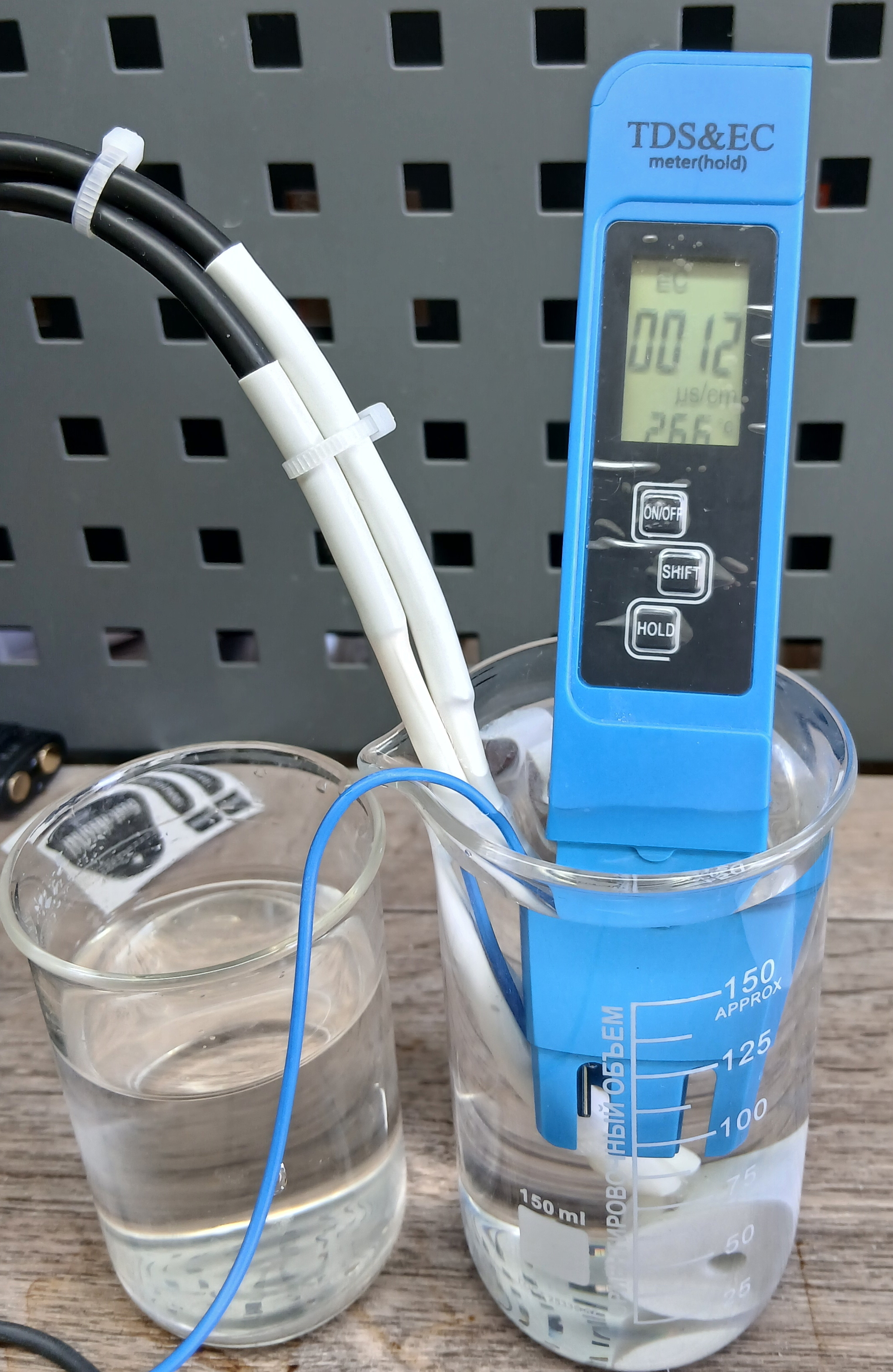

Синий провод это земля от части АЦП, чтобы не "прыгали" показания

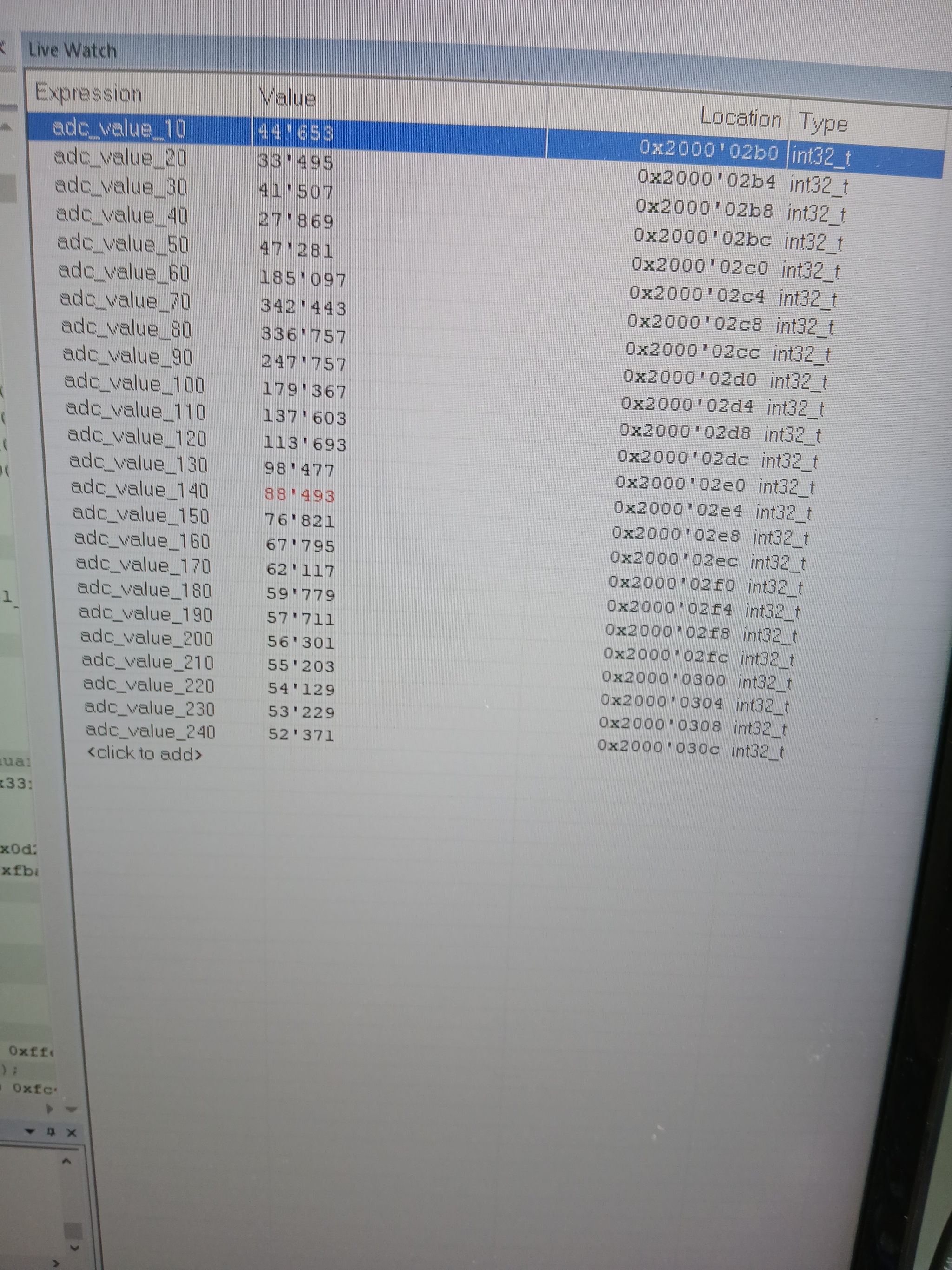

По первому результату на 10 кГц значения АЦП=44653, 20 кГц=33495, 30 кГц=41507, 40 кГц=41507 есть некие верблюжьи горбы, начиная с 50 кГц до 170 кГц сигнал очень хороший. С 230 кГц до 240 кГц наблюдается падение, надо бы расширить диапазон до 500 кГц, позже...и это дистиллированная вода.
По результатам простой проточной воды тоже картинка интересная, явно существенный спад сигналов, а на частотах 230 кГц до 240 кГц нету резкого падения, надо расширять диапазон однозначно, рабочие частоты с 50 по 120 кГц, отличные показания на первый раз.
И это все будет передаваться на MQTT через WiFi канал с помощью ESP32 на микропитончике))), в общем такие первые потуги.
