Долгое время ничего не выкладывал, но за это время накопилось много новых моделек. На этот раз покажу вам Буран от ARK models (тут в целом особо и нет вариантов).
Большинство его собранных воплощений, найденных в интернете, были с закрытым грузовым отсеком, но мне очень хотелось именно с "фаршем" внутри (т.к. с закрытым отсеком у меня уже был Шаттл). Когда собрал, понял, что там как-то пустовато, даже с травлением от микродизайна. В итоге отложил ещё на несколько месяцев, чтобы нарисовать и напечатать на 3d принтере стыковочный модуль и "блок дополнительных приборов" (как пример брал иллюстрации на buran.ru).

Модель была интересная и довольно сложная из-за огромной супердекали и кучу травления. Из интересного по процессу: солнечные панели сначала пробовал покрасить металликом, но мне не понравилось и я оклеил их металлическим скотчем - результат превзошёл все ожидания. Им же потом обтянуты внутренние модули для имитации ткани.
Многие части в модуле стыковки делались из подручных материалов, напечатан там был только основной корпус - уж очень мелко всё. Получилось средне, но наверное лучше чем ничего.

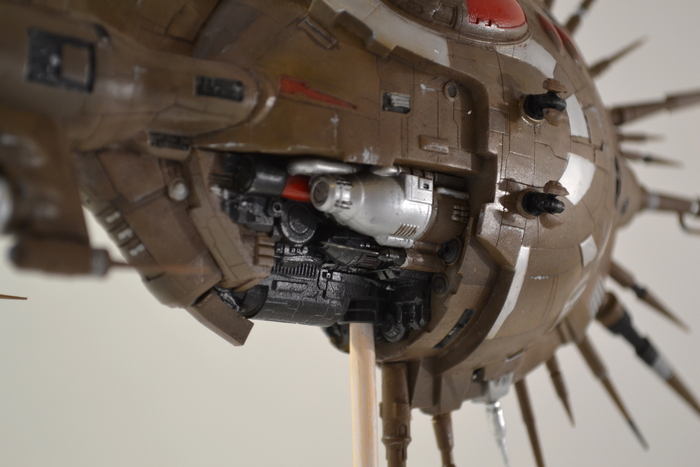

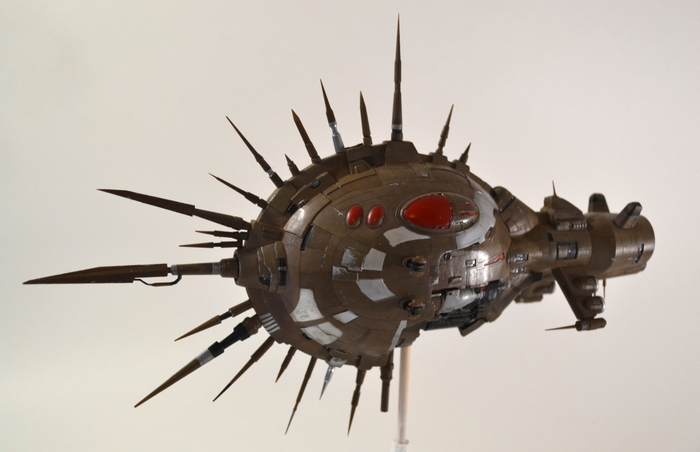

Phantasm - пиратский космический корабль из игры EVE online. Имеет весьма причудливый дизайн, что и сподвигло сделать его модель. Красил ганзой, масляными красками и zip.

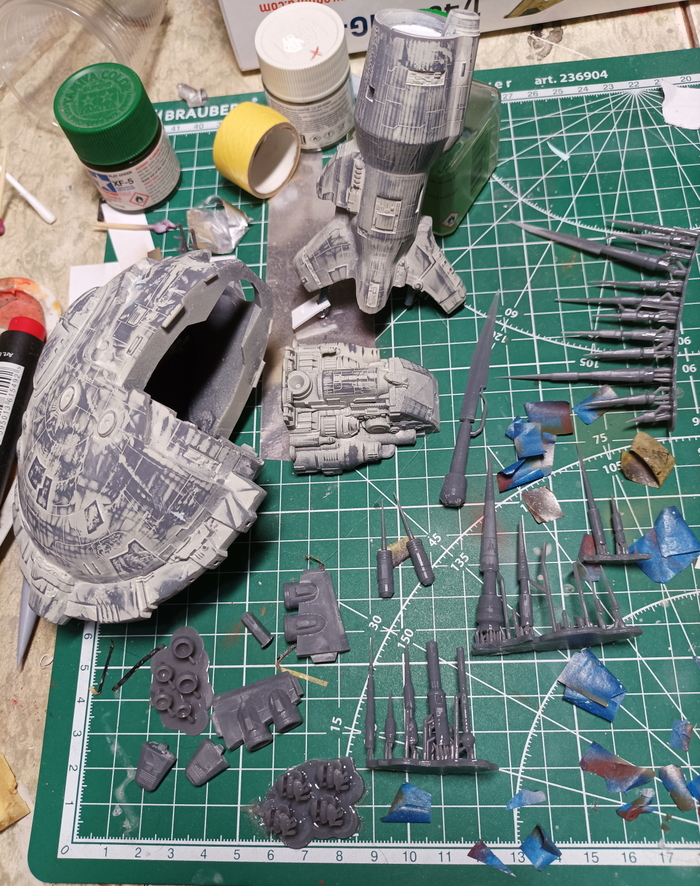

Печатал на Elegoo Mars 2. Это пока что самая большая моя печать: в длину вместе с шипами модель около 29см. Фото распечатанных  и загрунтованных деталей:

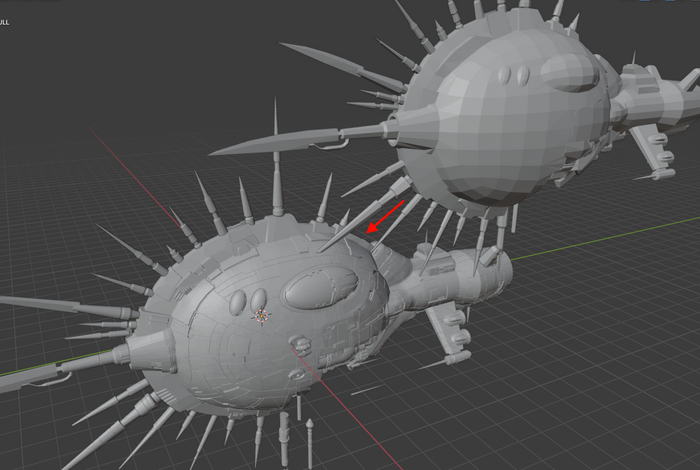

Упрощенная 3d модель была доступна в интернете (https://github.com/Kyle-Cerniglia/EvE-3D-Printing/blob/master/ships/pirate/sanshas nation/phantasm.stl), но была практически лишена детализации (low poly), так что её я сильно переработал и разбил на элементы для печати в Blender. Исходная моделька и итоговая:

Хоть игроком EVE я давным-давно уже не являюсь, эта игра на мой взгляд - кладезь удивительного дизайна космических кораблей. Какие-то из них я уже собирал в меньшем масштабе, но до чего-то серьёзного пока что не доходили руки. Но вот я собрался с мыслями и выбрал себе новый проект, один из самых узнаваемых кораблей из EVE - минматарский фрегат Rifter.

На просторах была найдена 3d модель, но эта модель была low-poly прямо из игрового движка (т.е. смотрится хорошо только при наличии карт нормалей и текстур). Были и платные покачественнее, но т.к. я жмот пришлось изрядно попотеть над детализацией.  Сравнение до-после:

Всё это дело было нарезано на детали и напечатано на Mars 2 (на фото частично зашпаклёвано):

Некоторые соединения получились слабоваты, что-то пропечаталось с наплывами и не с первого раза, крылья встали кривовато, но в целом результат меня устроил. На рендерах он довольно ушатанный, постарался это передать.

В итоге полка получила долгожданное пополнение после парочки невыложенных фейлов. Это определенно будет не последний корабль из этой игры, но из-за необходимости сильно дорабатывать модели на них нужно будет много времени, в следующий раз вероятно сделаю что-нибудь попроще.

В этот раз выкладываю работу немного другого рода, нежели обычно. Решил я попробовать сделать диораму по игре subnautica, захотелось сделать lost river: подводную кислотную реку из середины игры. В итоге результат получился скорее неудачным: до заливки смолой выглядело гораздо лучше) Но возможно кому-то всё равно будет интересно.

До заливки выглядело так:

Модель ржавой базы нарисовал и напечатал на фотоне, окно сделал блистером. Кристаллы и ящик тоже напечатаны.

Также из полистирола вырезал и склеил артефакт-лампу пришельцев и подвёл к нему диод (увы, слишком слабый, так что света почти не видно, на фото выключен).

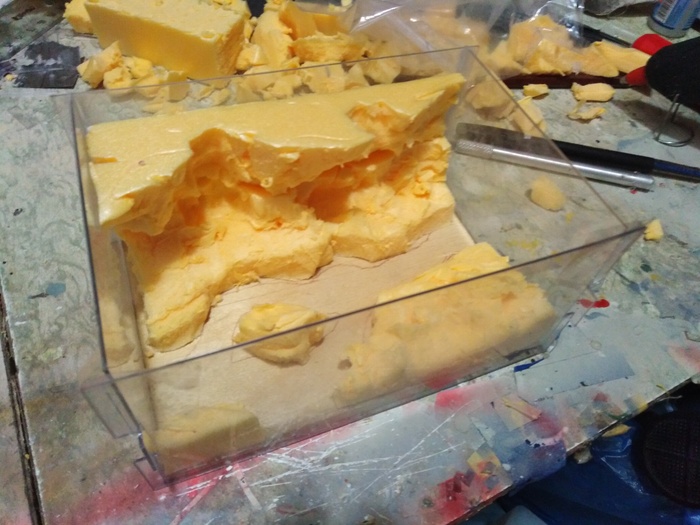

Основание из листа изоляции, покрыто алебастром. Растительность - можжевельник. Рыбки из блистера, покрыты краской светящейся в ультрафиолете (увы, тоже почти не видно, видимо из-за смолы).

Сама кислотная река получилась хорошо, добился плавного перехода и эффекта лёгкой дымки на поверхности с помощью нескольких слоёв эпоксидки. Но вот дальше всё пошло не по плану.

Во-первых, образовались огромные локальные пузыри, которые я не смог убрать сразу. Видимо произошло отслоение второго слоя и между слоями образовалась полость. После застывания я просверлил несколько отверстий и точечно ввёл немного смолы, это немного исправило ситуацию. До этого выглядело ещё хуже:

Также оказались сильно видны границы слоёв заливки (3 слоя, т.к. на смоле указана маленькая максимальная высота), так что фото с боков нет даже смысла прикладывать.

В целом не отчаиваюсь, я извлёк из этого некоторый опыт: в следующий раз однозначно буду заливать другой смолой, чтобы сделать всё за один раз. И вероятно стоит тщательнее облить тонким слоем всё перед основной заливкой, чтобы исключить большие скопления воздуха. И куплю горелку для выведения пузырей. Надеюсь кому-то ещё это будет полезно.

Продолжаю пополнять коллекцию космических корабликов, на этот раз имперский бомбардировщик из ЗВ. Печатал как обычно на фотоне. Приятного просмотра!

Модель - сильно переделанная работа https://sketchfab.com/3d-models/star-wars-tie-bomber-03c3093... (DanielAndersson), добавил кучу деталей и в целом сделал несколько более похожим на оригинал. Ну и масса переделок для того чтобы можно было это нормально напечатать, несколько недель сидел в блендере по вечерам.

Остекление из блистера. Крепления "крыльев" усилил штифтом из провода. Крепление на суперклей. Размер около 12см в ширину. В целом очень доволен результатом, хотя некоторые детали немного повело при печати + были дефекты (вероятно ошибки слайсера).

Фото процесса:

Изначально модель покупал чтобы попрактиковаться и собирался сделать полную "изкоробку", но в итоге я решил всё-таки немного доработать. Что-то получилось, что-то нет, но на мой взгляд всё же лучше чем в наборе. Приятного просмотра!

Открыл я коробку, посмотрел на ниши шасси и пришёл в уныние:

Ветер гуляет, так что я решил воспользоваться своим принтером, чтобы немного исправить ситуацию. Blender в помощь, рисуем, заодно ещё и накладки на панели управления. Печатаем на фотоне со 2-й попытки.

Рисовал примерно, опираясь на фотографии смоляных наборов и аналогичных деталей от Тамии, не по чертежам, т.к. нужно ещё было сделать так, чтобы это всё потом собралось со опорами из набора. Явная ступенчатость получилась только на вертикальной стенке, остальное вполне неплохо на мой взгляд. Увы, одну из частей опор я приклеил не вровень с симметричной деталью, и т.к. клеить это всё нужно было на суперклей и заметил я это поздно - отламывать побоялся и оставил как есть. С панелями получилось хуже, не сильно лучше декали из набора.

Ещё почему-то кресло встало как-то высоко, хотя никаких зазоров я не припомню при установке, в итоге фонарь не налез и пришлось подпилить верхнюю часть кресла и убрать пилота.

Впервые попробовал использовать риветер, с переменным успехом. Ещё приделал разрядники.

Щели не везде получилось нормально зашпаклевать, особенно на крыльях с ужасным соединением снизу. Шов остекления тоже так себе получился. В общем, косяков хватает, хотя результат получился лучше чем я ожидал и мне всё равно нравится.

И снова рубрика экспериментов: попробовал печатать прозрачной смолой elegoo abs-like и изобразить эффект маскировки на TIE Phantom (истребитель Империи из Звездных Войн, из расширенной вселенной), когда часть корабля видна, а часть нет. Вдохновлялся чем-то таким: https://static.wikia.nocookie.net/starwars/images/4/47/Whisp... . Модель сама по себе непримечательная (взял из интернета и немного доработал, 8 частей для печати), особо не старался, да и некоторые детали повело, но результат мне понравился. По размеру где-то 11см в длину, как раз около 1:72.

Моя первоначальная идея была в том, чтобы покрыть люминесцентной краской границы эффекта маскировки, при этом оставить края прозрачными. По факту получилось что:

1) прозрачности на таких деталях не хватает, чтобы создать нужный эффект

2) неокрашенная смола сама по себе светится в ближнем УФ (от диодной ленты для засветки напечатанного)

Тем не менее, итоговое фото меня вполне устроило, довольно интересно смотрится (в реальности не так эффектно). Немного других фоток:
