Купил SSD накопитель Transcend 825S TS500GMTS825S форм-фактор 2280, B&M 2637 руб озон; емкость 500 ГБ; интерфейсы SATA III 6Gb/s; разъем M.2

Устанавливаю на МП Fatal1ty Z97X Killer3.1 , возникла проблема с охлаждением SSD M.2 Transcend 825S TS500GMTS825S 500ГБ, так как растояние отповертности SSD M.2 Transcend 825S TS500GMTS825S 500ГБ до кожуха ВК RX 580 7 мм. и нормальный радиатор трудно поставить, но есть еще расстояние от нижнй поверхности SSD M.2 Transcend 825S TS500GMTS825S 500ГБ до поверхности МП - 7 мм. Поставил SSD M.2 Transcend 825S TS500GMTS825S 500ГБ на место проверил.

как видите SSD M.2 Transcend 825S TS500GMTS825S 500ГБ при копировании файлов сразу нагрелся. Взял алюминиевую банку

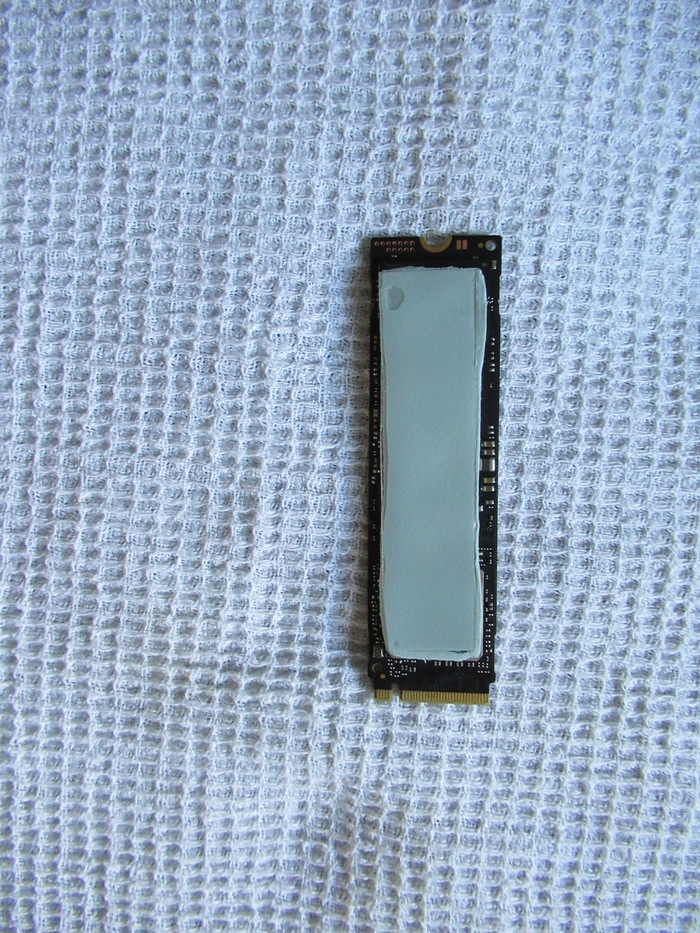

нарезал ее на полоски по нужному размеру и через термо прокладки термо прокладка ExeGate EPG-6WMK Теплопроводность 6 Вт/м•К закрепил на SSD M.2 Transcend 825S TS500GMTS825S 500ГБ в 4 слоя полосок из алюминиевой банки

поставил на место, снизу под радиатор из алюминиевой банки на МП положил кусочек гофрированного картона , чтоб был прижим радиатора из алюминиевой банки к нижней поверхности SSD M.2 Transcend 825S TS500GMTS825S 500ГБ

после установки SSD M.2 Transcend 825S TS500GMTS825S 500ГБ с нижним радиатором из алюминиевой банки на место в МП , прогнал тесты

как видите на холостом ходу температура снизилась на один градус, а при закачке такого же объема файлов на 12 градусов. Так что нижний радиатор из алюминиевой банки работает без дополнительного обдува, хватает воздуха выдуваемого с ВК.

Собираю для внука системный блок ПК с учетом, что внук живет на побережье Черного моря и температура в комнате внука летом бывает выше 40 градусов по Цельсию. А при таких внешних температурах SSD Transcend SSD220S 480 Гб TS480GSSD220S SATA приполной нагрузке будет греться более 70 градусов по Цельсию. Сборку веду на хорошо вентилируемом корпусе Корпус Miditower GameMax Fortress TG. Купил SSD Transcend SSD220S 480 Гб TS480GSSD220S SATA

Запустил новый протестировал

температура на холостом ходу без нагрузок

остальные характеристики -тест, вскрыл

поставил термопрокладки ( старые не использованные остатки)

собрал SSD Transcend SSD220S 480 Гб TS480GSSD220S SATA нанеся термопасту , закрепил в кронштейне и установил в корпус ПК

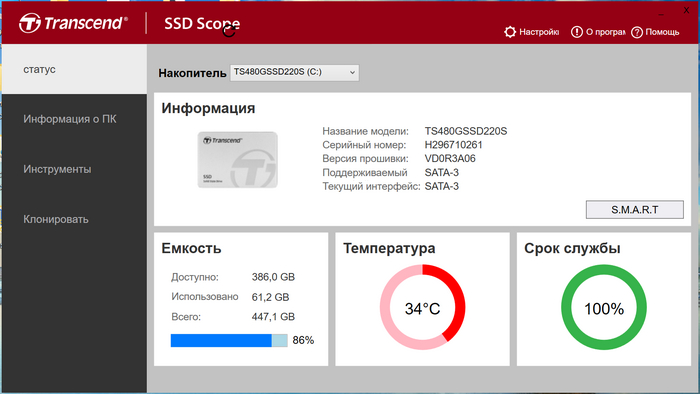

сделал тест температур :без нагрузки и нагрузкой (запись более 100 Гб)

как видите без нагрузки температура снизилась после установки термо прокладок на 2 градуса

а при нагрузке при закачке более 100 Гб выше 45 градусов по Цельсию не поднялась. Так что Я думаю внук будет играть на ПК без глюков в летнее время, когда в комнате будет более 40 градусов по Цельсию.

Как Вы наверно знаете, что срок работы HDD и SSD в среднем 5 -7 лет, а потом они выходят из строя неожиданно и вся информация теряется. Я сам так потерял довольно много личной информации о семье(фотографии и видеосъемки). Поэтому С час храню на внешних HDD и SSD и пользуюсь док станциями.

Шкатулка в виде книги стоит на книжной полке.

Обычный школьный пенал за 90 рублей, надпись сделана по нанесенному Текст корректору.

Как видите таким образом жесткие диски могут хранится длительное время , сохраняя нужную информацию, которую в любое время можно считать с помощью док станции, которая по USB выходу можно подключить куда надо(телевизору, ПК).

Купил Твердотельный накопитель Transcend SSD220S 240 ГБ SATA TS240GSSD220S Корпус Алюминиевый 1990 руб ситилинг. Перед этим прочитал , что греются до 70 градусов по Цельсию.

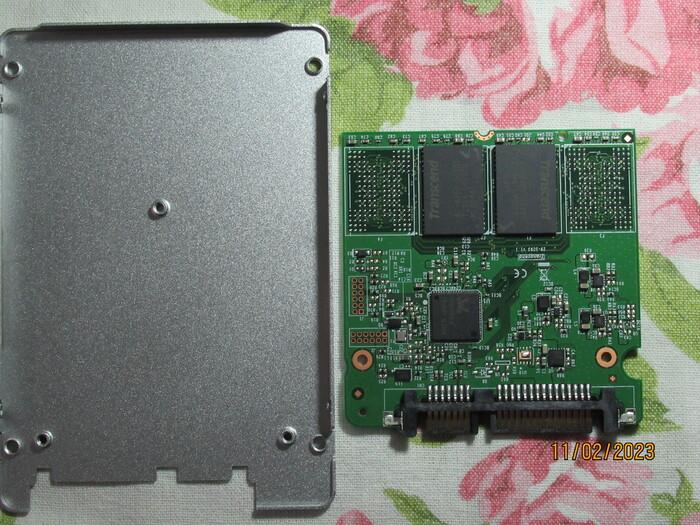

перед этим в комментариях посмотрел , что внутри нет Термопрокладок между корпусом и деталями данного ssd

у меня были старые термо- прокладки толщиной 1 мм - поставил

извиняюсь снимок не получился, но думаю и так понятно, так же Я приобрел Салазки Nonam 299 руб днс; Материал изготовления сталь; Формат поддерживаемого накопителя 3.5"; Формат корзины/отсека отсек 5.25"; Комплектация комплект крепежа , чтоб лучше передавалось тепло от ssd Твердотельный накопитель Transcend SSD220S 240 ГБ SATA на Салазки Nonam , нанес на контактную поверхность термопасту

получилось пятно контакта

все собрал и поставил в гнездо корпуса ПК для жестких дисков, запустил , поставил на закачку на диск 90 ГБ

температура выше указанной не поднялась. потом то же самое сделаю с п SSD Transcend SSD220S 480 Гб TS480GSSD220S SATA Корпус Алюминиевый 3290 руб ситилинг; как получу Термопрокладка ExeGate EPG-6WMK Размеры (ширина x высота x глубина) 145 x 145 x 1 мм Теплопроводность 6 Вт/м•К 1455 озон

Решил увеличить скорость работы своей системы установив SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280,

[IMG]https://b.radikal.ru/b07/2006/24/bbfd4e0d3cb2.png[/IMG]

Заказал - получил через сутки после заказа

[IMG]https://c.radikal.ru/c18/2006/68/444c685284bd.jpg[/IMG]

Наклейку я сдвинул, готовил крепление радиатора.

[IMG]https://b.radikal.ru/b24/2006/93/668f3c8d0b47.jpg[/IMG]

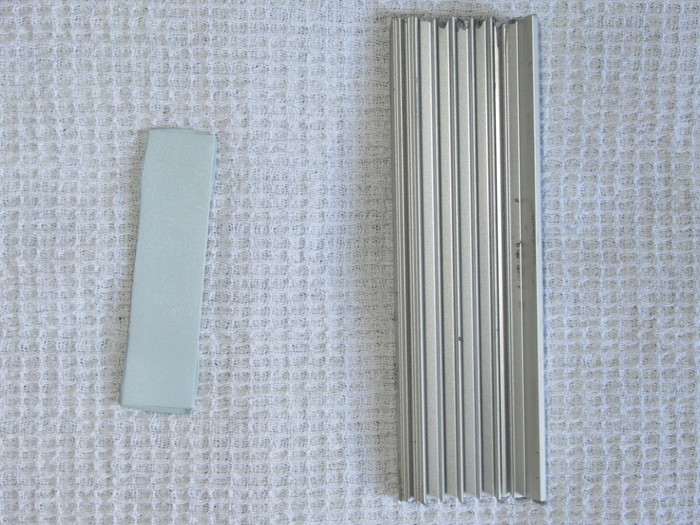

тут показаны термопластинка и самодельный радиатор. При отворачивании крепления для SSD М.2 на МП  Asus Z97-A, крепление отвалилось, был сильно затянут винт .

[IMG]https://c.radikal.ru/c17/2006/ad/8eae7a128bdf.jpg[/IMG]

Пришлось заказать

[IMG]https://d.radikal.ru/d08/2006/e5/40bc61c2b1ae.png[/IMG]

Через 3 дня получил

[IMG]https://c.radikal.ru/c40/2006/a9/993c040ceec0.jpg[/IMG]

Как видите в комплекте пришло кроме самого адаптера салфетки, 3 резиновых кольца, термопластина(не знаю какой теплопроводности), радиатор для  SSD М.2.

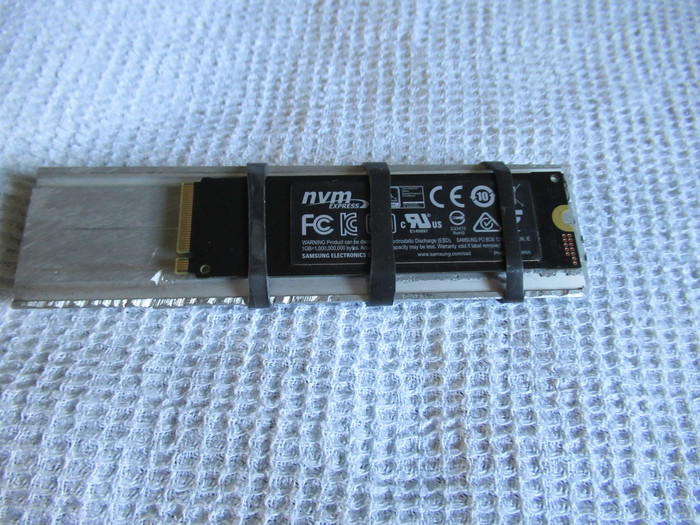

Сначала установил радиатор на  SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, Через термопластинки от видеокарты( там больше теплопроводность)

[IMG]https://b.radikal.ru/b29/2006/2e/c006e6a675e3.jpg[/IMG]

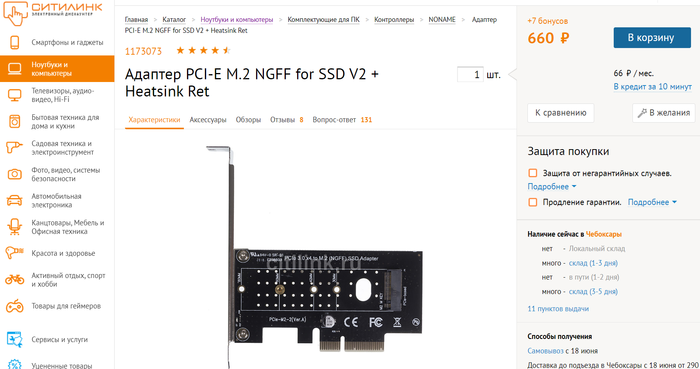

Потом  SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 в сборе с радиатором установил в  Адаптер PCI-E M.2 NGFF for SSD V2 + Heatsink Re

[IMG]https://d.radikal.ru/d36/2006/6e/301cd2378557.jpg[/IMG]

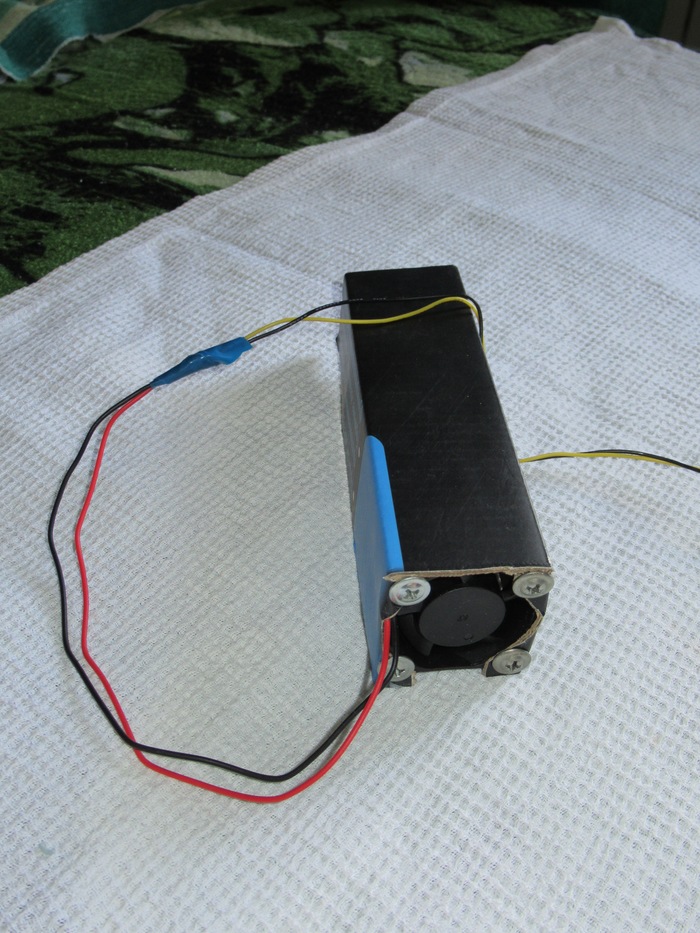

Из картонки(коробка от клавиатуры и старого вентилятора 40х40 сделал кожух

[IMG]https://b.radikal.ru/b20/2006/0f/d43babac4e74.jpg[/IMG]

Кожух с вентилятором установил на SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, PCI-E x4, NVMe с Адаптер PCI-E M.2  NGFF for SSD V2 + Heatsink Ret

[IMG]https://b.radikal.ru/b14/2006/a0/8c947bc06e38.jpg[/IMG]

[IMG]https://d.radikal.ru/d16/2006/b4/2a543e89d667.jpg[/IMG]

Потом Адаптер в сборе с  SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 и вентилятором установил во второй сплот для видеокарты МП Asus Z97-A

[IMG]https://c.radikal.ru/c05/2006/6e/be15f6054b0b.jpg[/IMG]

Так как накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 новый , пришлось его активировать

[IMG]https://b.radikal.ru/b26/2006/fc/5c5c7fcf67dc.jpg[/IMG]

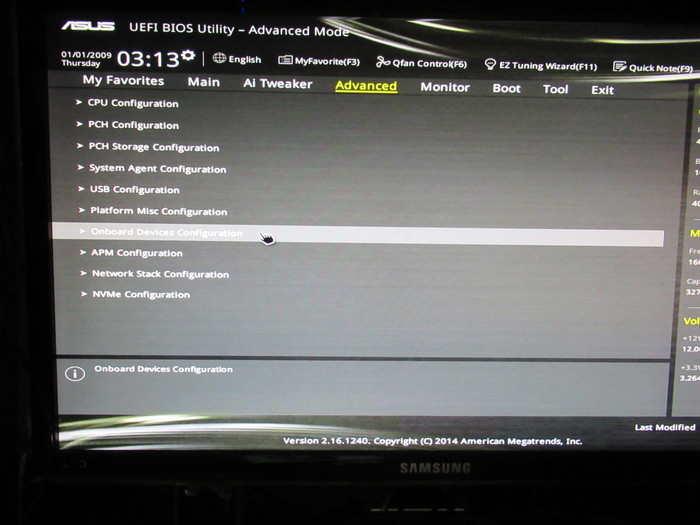

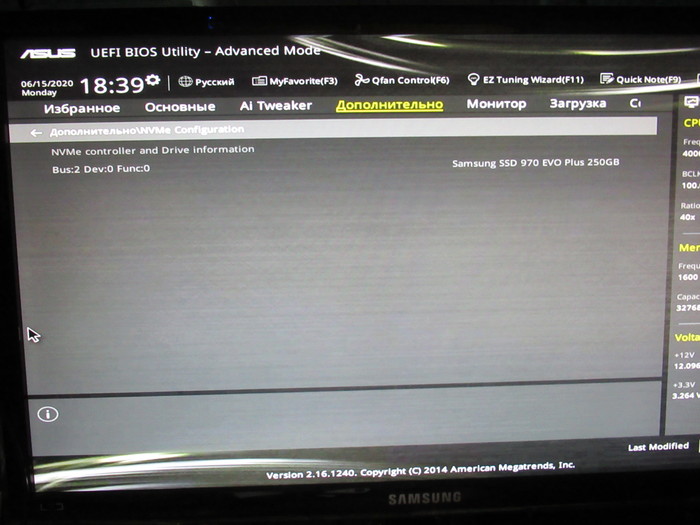

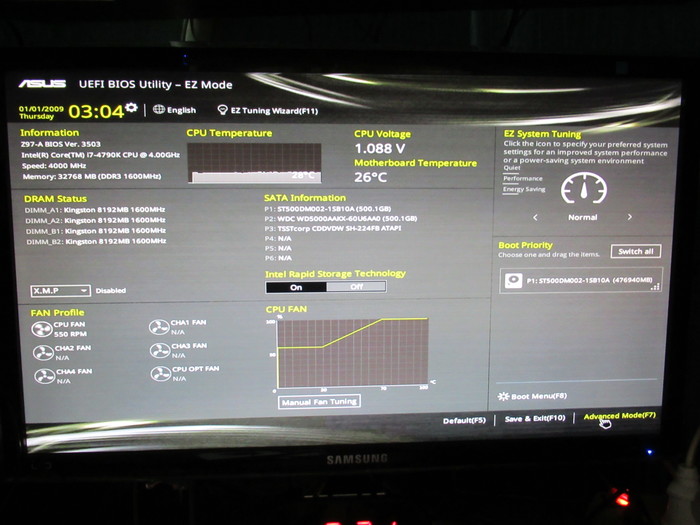

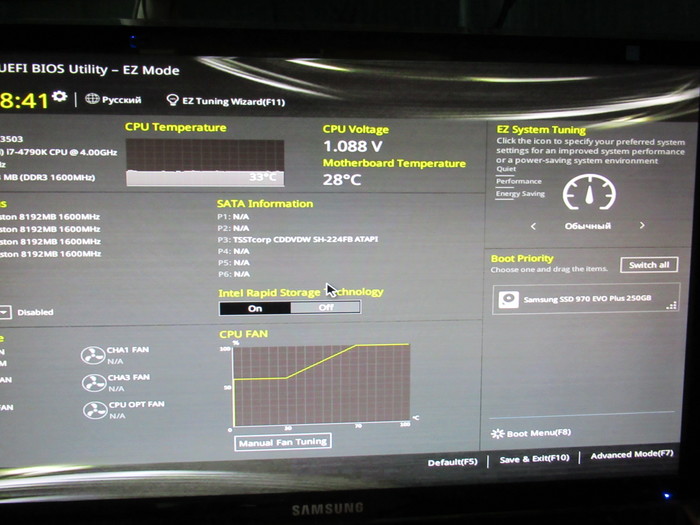

В БИОСЕ изменил настройки чтобы на первом месте был  накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280( как это делать подробно описано на нескольких сайтах)

[IMG]https://c.radikal.ru/c22/2006/76/7f603b233abb.jpg[/IMG]

[IMG]https://c.radikal.ru/c07/2006/be/1f43872f03c2.jpg[/IMG]

Загрузил Microsoft Windows 10 Pro х 64 и все драйвера и другие нужные улиты.  Система работает устойчиво , но нет интернета. Поэтому решил  Адаптер в сборе с SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 и вентилятором установить в первый сплот видеокарты МП Asus Z97-A, видеокарту во второй сплот

[IMG]https://c.radikal.ru/c21/2008/e3/a84e6fcffa8a.jpg[/IMG]

При таком варианте установки  SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, PCI-E x4, NVMe через Адаптер PCI-E M.2 NGFF for SSD V2 + Heatsink Ret на МП Asus Z97-A все стало работать нормально и появился интернет.

На моем ПК стоит самодельное СВО уже больше 3 лет посмотреть можете  "СВО ПК на базе алюминиевого радиатора"

СВО ПК на базе алюминиевого радиатора

При очередном апгрейде решил начать борьбу с шумом системного блока, в интернете просмотрел много материалов, посвященных снижению шума системного бока, так как на тот момент(5 лет назад) у меня сильным источником шума, являлся кулер процессора, купил кулер Mugen 3 Rev. B PCGH Edition, на тот момент он был в топе. но горячий воздух с кулера Mugen 3 Rev. B PCGH Edition пошел в БП , и вентилятор БП вышел на максимальные обороты, купил корпус Cooler Master HAF 912. и новый блок питания Corsair AX1200i < CP - 9020008 - EU > 1200W ATX (24+4x4+6x6 / 8пин) Cable Management--у которого есть пассивный режим при нагрузке менее 40%, под видеокартой закрепил перегородку, как рекомендовали на одном из сайтов.

под кулер процессора подставил упор для снятия изгибающего момента от кулера на материнскую плату.

Чтоб снизить шум обложил системный блок поролоном

Шум системного блока значительно снизился, но все равно был довольно раздражающим, вентилятор кулера ЦП работал на оборотах 1400 об.мин, ну а вентиляторы видеокарты в играх выходили на обороты 4500 об.мин. Тупик , что делать дальше и в каком двигаться направлении для снижения шума не знал.(так прошло 3 года). И вот в Январе 2016 года увидал статью про СВО  , что пользователь сделал почти бесшумный игровой ПК. Стал искать материалы по СВО(дорогая вещь, если сделать СВО бесшумным), нашел картинку сборки СВО на базе алюминиевого радиатора отопления, понял Я так тоже смогу. Прикинул общее тело выделение ЦП и видеокарты, решил взять  за основу  12 секционный алюминиевый радиатор

Стал искать циркуляционный насос(помпу), чтоб не шумела и была не очень дорогая, остановился Циркуляционный насос HotStar NC 25-2

расширительный бачек сделал из бачка тормозного цилиндра

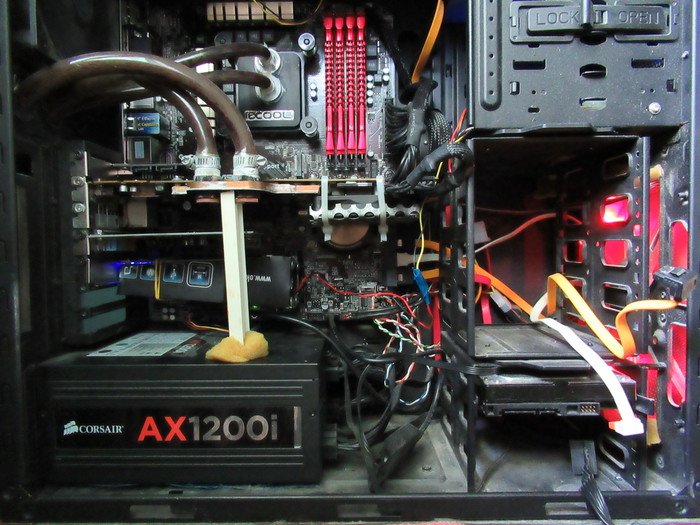

Установил за компьютерным столом, везде применил стандартные фитинги и краны на 1/2 дюйма.

Водоблок на ЦП - Водоблок СВО процессора Alphacool NexXxoS XP3 Light - Acetal Nickel - Intel/AMD 10461 - купил в интернет магазине

Шланги купил на рынке 1м.-20 руб, с помощью автомобильного герметика и стяжек закрепил шланги.(метод крепления стяжками шлангов нашел в интернете на одном из форумов). Накидные гайки  для подключения шланга от гибких шлангов для смесителей - фото ниже

Так как к моей видеокарте - Sapphire_HD_7970_Vapor-X_GHz_Edition 3GB подходящих водоблоков не было, купил купил в интернет магазине самый дешевый для данного вида видеокарт - Водоблок СВО видео Alphacool NexXxoS ATXP ATI 7970/50 series - polished stainless steel - silver.

С помощью электрической дрели и болгарки, подогнал по месту - удаляя мешающий метал, паяльником, где надо запаял и наплавил площадку.

Конечно пришлось белой (старой) термопастой мазать торцы конденсаторов и микросхем , и получив отпечаток на основании удалять лишний метал, чтоб водоблок сел на видеокарту, думаю следы болгарки и пайки на фотографии видны. Наплавленное место - подровнял по плоскости напильником.

Крышку на водоблок посадил на автомобильный герметик прокладку(на фотографиях выше он есть), шланги закрепил стяжками.

Так как часть водоблока пришлось отрезать, обратно поставил радиатор на блок питания видеокарты.

На радиаторе блока питания видеокарты закрепил с помощью бельевых резинок и куска решетки воздушного фильтра вентилятор 80х80 мм с 3 х пиновым разъемом, перед установкой вентилятор смазал 2 капли машинного масла(все же ему более 15 лет).

Собрал систему СВО , вентилятор видеокарты подключил к материнской плате, помпу подключил к ИБП, залил охлаждающую жидкость - всего 7 литров( профильтрованная вода и 25% охлаждающей жидкости автомобиля G 11(состав охлаждающей жидкости нашел на одном из форумов), включил ИБП ,прогнал СВО на наличие протечек( 2 часа гонял на максимальной скорости насоса),

запустил ПК. Конфигурация такая:

Операционная система Microsoft Windows 7 Ultimate 6.1.7601.18741 (Win7 RTM)

Тип ЦП DualCore Intel Core i3-4160, 3600 MHz (36 x 100)

Водоблок на ЦП Водоблок СВО процессора Alphacool NexXxoS XP3 Light - Acetal Nickel - Intel/AMD 10461

Системная плата MSI Z97 Gaming 5 (MS-7917) (4 PCI-E x1, 3 PCI-E x16, 1 M.2, 4 DDR3 DIMM, Audio, Video, Gigabit LAN)

Чипсет системной платы Intel Wildcat Point Z97, Intel Haswell

Системная память 16332 МБ (DDR3-1866 DDR3 SDRAM)

DIMM2: Kingston HyperX KHX1866C10D3/8G 8 ГБ DDR3-1866 DDR3 SDRAM

DIMM4: Kingston HyperX KHX1866C10D3/8G 8 ГБ DDR3-1866 DDR3 SDRAM

Тип BIOS AMI (08/11/2015)

Видеоадаптер Sapphire_HD_7970_Vapor-X_GHz_Edition 3GB

одоблок видеокарты Водоблок СВО видео Alphacool NexXxoS ATXP ATI 7970/50 series - polished stainless steel - silver

Помпа СВО Циркуляционный насос HotStar NC 25-2

Ракдиатор СВО Алюминевый радиатор отопления 12 секций(200 Вт теплоотдача одной секции при 70 градусах Цельсия)

Блок питания - Corsair AX1200i < CP - 9020008 - EU > 1200W ATX (24+4x4+6x6 / 8пин) Cable Management

Корпус - Cooler Master HAF 912

ИБП - UPS 1025VA PowerCom Imperial < IMD - 1025AP > +USB+защита телефонной линии / RJ45

Роутер Wi-Fi роутер Zyxel Keenetic Giga II-

Док станция AgeStar < 3CBT4-Black > SATA Docking Station (для внешнего подключения 3.5" / 2.5"SATA устройств, USB3.0 / eSATA)

рассчитанная на дальнейший апгрейд - установку более мощного процессора. Проработал в сети , поиграл в WorldOfTank - игра максимально нагружает видеокарту(часа 4 ушло) , проверил нагрев радиатора - он даже не нагрелся, хотя в комнате было 29 градусов Цельсия.

Температуры без нагрузки, СВО  на ЦП и видеокарте.

Температуры на стресс режиме, СВО на ЦП и видеокарте.

Радиатор (12 секционный алюминиевый радиатор) оправдал расчеты, даже при температуре в комнате 30 градусов Цельсия, справлялся дополнительного обдува не потребовалось.

Получился очень тихий системный блок, слышно только слабое гудение трансформаторов в БП. и ИБП.
