Как Я боролся с шумом системного блока.

При очередном апгрейде решил начать борьбу с шумом системного блока, в интернете просмотрел много материалов, посвященных снижению шума системного бока, так как на тот момент(5 лет назад) у меня сильным источником шума, являлся кулер процессора, купил кулер Mugen 3 Rev. B PCGH Edition, на тот момент он был в топе. но горячий воздух с кулера Mugen 3 Rev. B PCGH Edition пошел в БП , и вентилятор БП вышел на максимальные обороты, купил корпус Cooler Master HAF 912. и новый блок питания Corsair AX1200i < CP - 9020008 - EU > 1200W ATX (24+4x4+6x6 / 8пин) Cable Management--у которого есть пассивный режим при нагрузке менее 40%, под видеокартой закрепил перегородку, как рекомендовали на одном из сайтов.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

под кулер процессора подставил упор для снятия изгибающего момента от кулера на материнскую плату.

Чтоб снизить шум обложил системный блок поролоном

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Шум системного блока значительно снизился, но все равно был довольно раздражающим, вентилятор кулера ЦП работал на оборотах 1400 об.мин, ну а вентиляторы видеокарты в играх выходили на обороты 4500 об.мин. Тупик , что делать дальше и в каком двигаться направлении для снижения шума не знал.(так прошло 3 года). И вот в Январе 2016 года увидал статью про СВО  , что пользователь сделал почти бесшумный игровой ПК. Стал искать материалы по СВО(дорогая вещь, если сделать СВО бесшумным), нашел картинку сборки СВО на базе алюминиевого радиатора отопления, понял Я так тоже смогу. Прикинул общее тело выделение ЦП и видеокарты, решил взять  за основу  12 секционный алюминиевый радиатор

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Стал искать циркуляционный насос(помпу), чтоб не шумела и была не очень дорогая, остановился Циркуляционный насос HotStar NC 25-2

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

расширительный бачек сделал из бачка тормозного цилиндра

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Установил за компьютерным столом, везде применил стандартные фитинги и краны на 1/2 дюйма.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Водоблок на ЦП - Водоблок СВО процессора Alphacool NexXxoS XP3 Light - Acetal Nickel - Intel/AMD 10461 - купил в интернет магазине

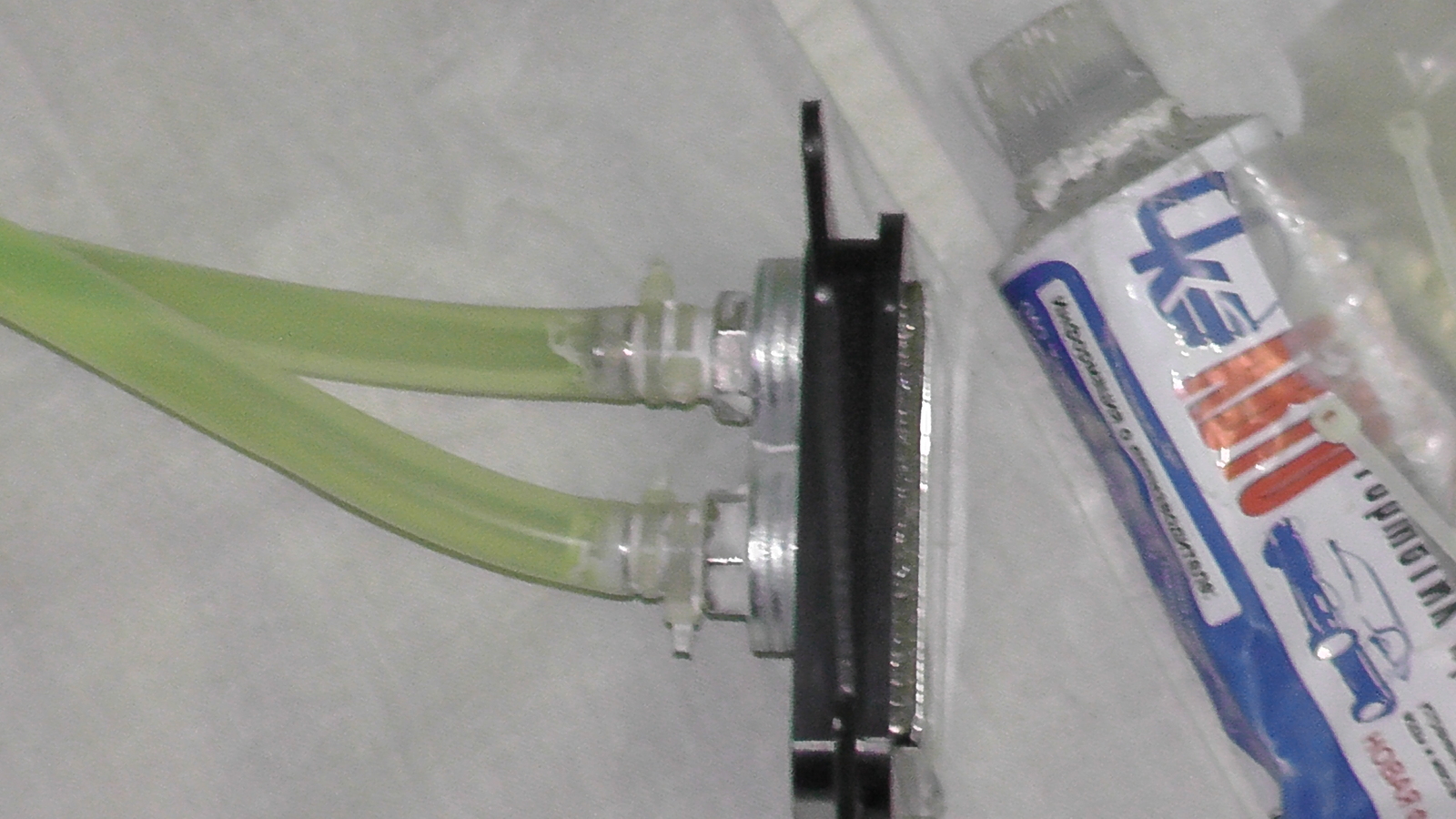

Шланги купил на рынке 1м.-20 руб, с помощью автомобильного герметика и стяжек закрепил шланги.(метод крепления стяжками шлангов нашел в интернете на одном из форумов). Накидные гайки  для подключения шланга от гибких шлангов для смесителей - фото ниже

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Так как к моей видеокарте - Sapphire_HD_7970_Vapor-X_GHz_Edition 3GB подходящих водоблоков не было, купил купил в интернет магазине самый дешевый для данного вида видеокарт - Водоблок СВО видео Alphacool NexXxoS ATXP ATI 7970/50 series - polished stainless steel - silver.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

С помощью электрической дрели и болгарки, подогнал по месту - удаляя мешающий метал, паяльником, где надо запаял и наплавил площадку.

Конечно пришлось белой (старой) термопастой мазать торцы конденсаторов и микросхем , и получив отпечаток на основании удалять лишний метал, чтоб водоблок сел на видеокарту, думаю следы болгарки и пайки на фотографии видны. Наплавленное место - подровнял по плоскости напильником.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Крышку на водоблок посадил на автомобильный герметик прокладку(на фотографиях выше он есть), шланги закрепил стяжками.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Так как часть водоблока пришлось отрезать, обратно поставил радиатор на блок питания видеокарты.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

На радиаторе блока питания видеокарты закрепил с помощью бельевых резинок и куска решетки воздушного фильтра вентилятор 80х80 мм с 3 х пиновым разъемом, перед установкой вентилятор смазал 2 капли машинного масла(все же ему более 15 лет).

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Собрал систему СВО , вентилятор видеокарты подключил к материнской плате, помпу подключил к ИБП, залил охлаждающую жидкость - всего 7 литров( профильтрованная вода и 25% охлаждающей жидкости автомобиля G 11(состав охлаждающей жидкости нашел на одном из форумов), включил ИБП ,прогнал СВО на наличие протечек( 2 часа гонял на максимальной скорости насоса),

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

запустил ПК. Конфигурация такая:

Операционная система Microsoft Windows 7 Ultimate 6.1.7601.18741 (Win7 RTM)

Тип ЦП DualCore Intel Core i3-4160, 3600 MHz (36 x 100)

Водоблок на ЦП Водоблок СВО процессора Alphacool NexXxoS XP3 Light - Acetal Nickel - Intel/AMD 10461

Системная плата MSI Z97 Gaming 5 (MS-7917) (4 PCI-E x1, 3 PCI-E x16, 1 M.2, 4 DDR3 DIMM, Audio, Video, Gigabit LAN)

Чипсет системной платы Intel Wildcat Point Z97, Intel Haswell

Системная память 16332 МБ (DDR3-1866 DDR3 SDRAM)

DIMM2: Kingston HyperX KHX1866C10D3/8G 8 ГБ DDR3-1866 DDR3 SDRAM

DIMM4: Kingston HyperX KHX1866C10D3/8G 8 ГБ DDR3-1866 DDR3 SDRAM

Тип BIOS AMI (08/11/2015)

Видеоадаптер Sapphire_HD_7970_Vapor-X_GHz_Edition 3GB

одоблок видеокарты Водоблок СВО видео Alphacool NexXxoS ATXP ATI 7970/50 series - polished stainless steel - silver

Помпа СВО Циркуляционный насос HotStar NC 25-2

Ракдиатор СВО Алюминевый радиатор отопления 12 секций(200 Вт теплоотдача одной секции при 70 градусах Цельсия)

Блок питания - Corsair AX1200i < CP - 9020008 - EU > 1200W ATX (24+4x4+6x6 / 8пин) Cable Management

Корпус - Cooler Master HAF 912

ИБП - UPS 1025VA PowerCom Imperial < IMD - 1025AP > +USB+защита телефонной линии / RJ45

Роутер Wi-Fi роутер Zyxel Keenetic Giga II-

Док станция AgeStar < 3CBT4-Black > SATA Docking Station (для внешнего подключения 3.5" / 2.5"SATA устройств, USB3.0 / eSATA)


рассчитанная на дальнейший апгрейд - установку более мощного процессора. Проработал в сети , поиграл в WorldOfTank - игра максимально нагружает видеокарту(часа 4 ушло) , проверил нагрев радиатора - он даже не нагрелся, хотя в комнате было 29 градусов Цельсия.

Температуры без нагрузки, СВО  на ЦП и видеокарте.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Температуры на стресс режиме, СВО на ЦП и видеокарте.

Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост
Как  Я боролся с шумом системного блока. Компьютерное железо, Своими руками, Сво-Охлаждение ПК, Снижение шума ПК, Длиннопост

Радиатор (12 секционный алюминиевый радиатор) оправдал расчеты, даже при температуре в комнате 30 градусов Цельсия, справлялся дополнительного обдува не потребовалось.

Получился очень тихий системный блок, слышно только слабое гудение трансформаторов в БП. и ИБП.
