Доброго времени суток уважаемые.

Сам читаю и вам рекомендую. Электротехника, силовая электроника, просто электроника, Arduino, AVR, ESP - всё что вашей душе угодно!

П.с.: цитирую кратко аннотации. У каждого свой взгляд и мнение по той или иной книге, ИМХО.

Электротехника и электроника в книге рассматривается пошагово от самых азов. Если материал каких-то Шагов вам знаком, смело переходите к следующему шагу. В книге нет «теории ради теории». Изложено лишь самое необходимое, что позволит чувствовать себя уверенно при практической работе с электротехникой и электроникой. Есть в книге и необходимые базовые формулы, без которых не понять, как работает электротехника.

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Книга посвящена проектированию электронных устройств на основе микроконтроллерной платформы Arduino. Приведены основные сведения об аппаратном и программном обеспечении Arduino. Изложены принципы программирования в интегрированной среде Arduino IDE. Показано, как анализировать электрические схемы, читать технические описания, выбирать подходящие детали для собственных проектов. Приведены примеры использования и описание различных датчиков, электродвигателей, сервоприводов, индикаторов, проводных и беспроводныхинтерфейсов передачи данных. В каждой главе перечислены используемые комплектующие, приведены монтажные схемы, подробно описаны листинги программ. Имеются ссылки на сайт информационной поддержки книги. Материал ориентирован на применение несложных и недорогих комплектующих для экспериментов в домашних условиях.

https://yadi.sk/d/mMbsbCgOGyx1oA

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

В этой книге описывается философия инженерного мышления, которая стоит за проектированием решений, основанных на системности, ограничениях и компромисах.

https://yadi.sk/d/GdlG1wnSXjBBTA

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Книга на практических примерах рассказывает о том, как проектировать, отлаживать и изготавливать современные электронные устройства в домашних условиях. Теория, физические принципы работы электронных схем и различных типов радиоэлектронных компонентов иллюстрируются практическимим примерами. Вторая часть книги посвящена программированию микроконтроллеров.

https://yadi.sk/d/LXyrGgKaOa1luA

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Перед вами хорошо структурированная книга, разделенная на три тематические главы самого «свежего» радиолюбительского опыта, позволяющая нешаблонно решить задачи, с которыми мы ежедневно сталкиваемся в быту. Особое, отличительное назначение книги в описании проверенных, именно практических, легко повторяемых схем и устройств; в каждой главе имеется специальный раздел – описание вариантов практического применения предложенных к повторению разработок. Книга для любителей радио всех возрастов, лиц любых профессий, склонных к занятиям техническим творчеством и широкого круга читателей, ценящих свой досуг и новые перспективные идеи его заполнения. Эта книга – для вас.

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

На практических примерах рассказано о том, как проектировать, отлаживать и изготавливать электронные устройства в домашних условиях. От физических основ электроники, описания устройства и принципов работы различных радиоэлектронных компонентов, советов по оборудованию домашней лаборатории автор переходит к конкретным аналоговым и цифровым схемам, включая устройства на основе микроконтроллеров. Приведены элементарные сведения по метрологии и теоретическим основам электроники. Дано множество практических рекомендаций: от принципов правильной организации электропитания до получения информации о приборах и приобретении компонентов применительно к российским условиям. Третье издание дополнено сведениями о популярной платформе Arduino, с которой любому радиолюбителю становятся доступными самые современные радиоэлектронные средства.

https://yadi.sk/d/v-abODv6cHglsA

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

На 34 занимательных практических примерах рассмотрены разработка и программирование электронных устройств на основе микроконтроллеров tinyAVR. Описаны теория и устройство микроконтроллеров.

https://yadi.sk/d/oYLCDvxtEkl55A

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Практикум содержит материалы для изучения микроконтроллеров AVR с архитектурой RICS. Рассмотрены необходимые инструментальные средства и предложен большой комплект учебных программ для изучения функциональных возможностей МК.

https://yadi.sk/d/9BMRRlEvluWaTQ

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Книга посвящена однокристальным микроконтроллерам AVR семейства Tiny фирмы ATMEL. Подробно описано внутреннее устройство микроконтроллеров, система команд, периферия, а также способы программирования.

https://yadi.sk/d/2EiKpZlXyjrEWQ

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Рассмотрен ряд современных програмно-аппаратных платформ для любительского творчества. Отобраны платформы простые для понимания новичками, с низкой ценой стартового комплекта, но в то же время производительные и расширяемые. Приведены примеры программ и авторских проектов полезных устройств.

https://yadi.sk/d/9NrofXVdsS5xBQ

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Рассмотрены основные платы Arduino и платы расширения (шилды), добавляющие функциональность основной плате. Подробно описан язык и среда программирования Arduino IDE. Тщательно разобраны проекты с использованием контроллеров семейства Arduino. Это проекты в области робототехники, создания погодных метеостанций, "умного дома", вендинга, телевидения, Интернета, беспроводной связи (bluetooth, радиоуправление). Для всех проектов представлены схемы и исходный код. Также приведен исходный код для устройств Android, используемых в проектах для связи с контроллерами Arduino.

https://yadi.sk/d/UAGipRlYPxOabQ

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Силовая электроника - стремительно развивающееся направление техники, целью которого является снижение масс и габаритов устройств питания аппаратуры. Данная книга призвана в какой-то мере восполнить дифицит в этой области информации на эту тему. Здесь доступным языком рассказывается об основах проектирования импульчных устройств электропитания, о перспективной элементной базе, о её особенностях и оптимальном выборе.

https://yadi.sk/d/tnf07yVZwC-xtA

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

А если хотите узнать как я оптимизирую код на примере мигания светодиодом с

в

Ждите следующего поста. До встречи)

Всем доброго времени суток!

У меня в прошлом возникла необходимость закупиться токоизмерительными клещами. Главным критерием было измерение не только переменного тока, но и постоянного + ценник не выше ~1500...1700 рублей.

В итоге мой выбор пал на ANENG ST209 от оф.магазина на АлиЭкспресс

Так как отзывов на эту модель очень мало, а точнее их вообще нет - решил написать своё ИМХО об этих клещах.

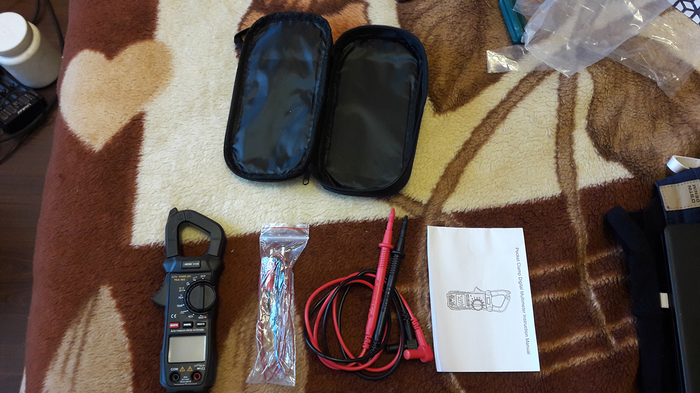

Комплектация:

1. Сумочка;

2. Токоизмерительные клещи;

3. Термопара;

4. Измерительные щупы;

5. Инструкция на английском языке.

---

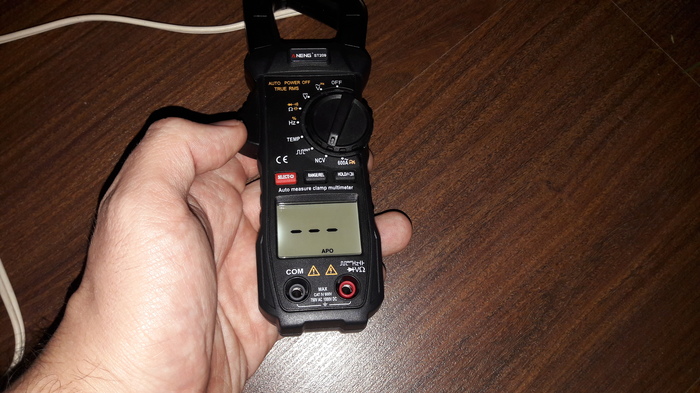

Общие впечатления:

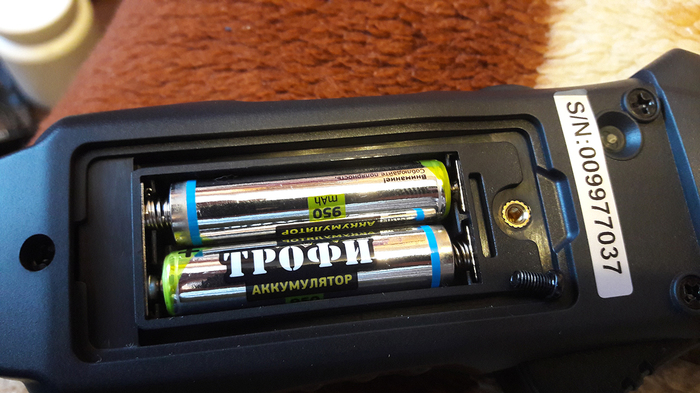

Корпус полностью пластиковый, ни каких резиновых вставок нет. Собран хорошо, притензий к качествукорпуска нет. Все надписи видны хорошо, только скорее всего буковки на резиновых кнопочках со временем сотрутся. Щупы сделаны добротно, пользоваться можно. Сумочка самая обычная, ни чего такого в ней нет, но как доп.аксессуар - приятно. Даже крышечка батарейного отсека закрывается не абы-каким саморезиком в пластик, а полноценным болтиком с резтбой

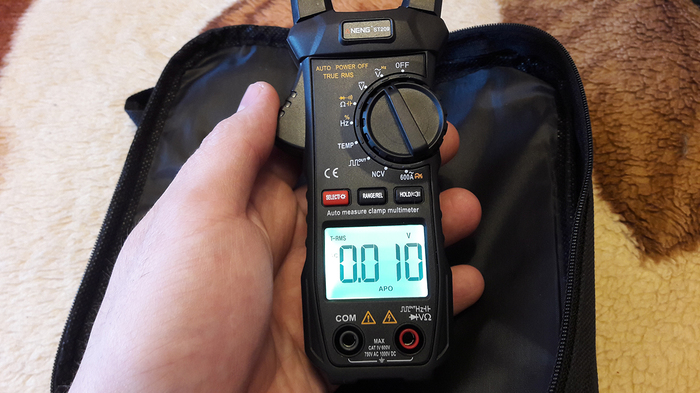

Помимо основных функций измерения данный прибор обладает подсветкой дисплея

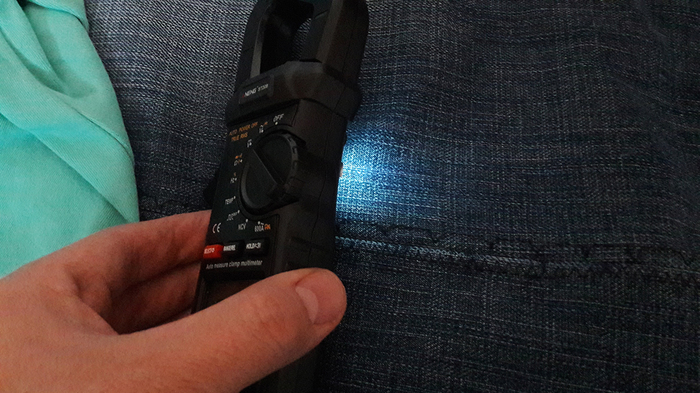

И никакущим фонариком

Данные клещи умеют измерять:

- Переменный ток;

- Постоянный ток;

- Переменное напряжение;

- Частоту переменного напряжения;

- Постоянное напряжение;

- Температуру;

- Сопротивление резисторов;

- Ёмкость конденсаторов;

- Режим "Прозвонка";

- Режим "Диод";

- Режим "Детектор скрытой проводки" NCV;

и ещё парочка неизвестных мне велечин и измерений которые можно посмотреть на странице прибора из Али.

---

А теперь перейдём к измерениям некотрых параметров.

Клещи брал исключительно для бытовых работ, а так как под рукой у меня нет профессиональных и образцовых измерительных приборов, то все основные показания будем сравнивать с мультиметром в самой жирной комплектации MD838P

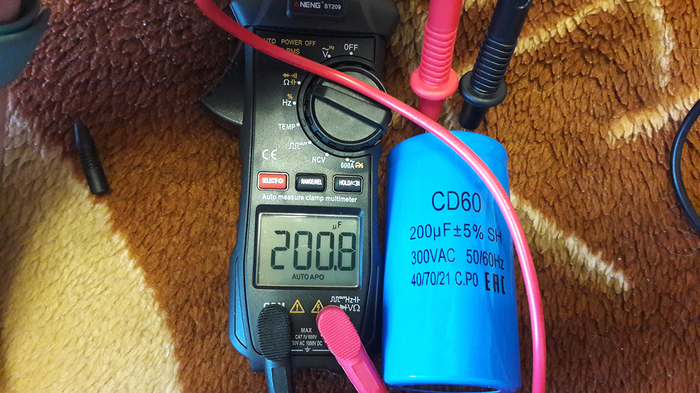

Измерение ёмкости:

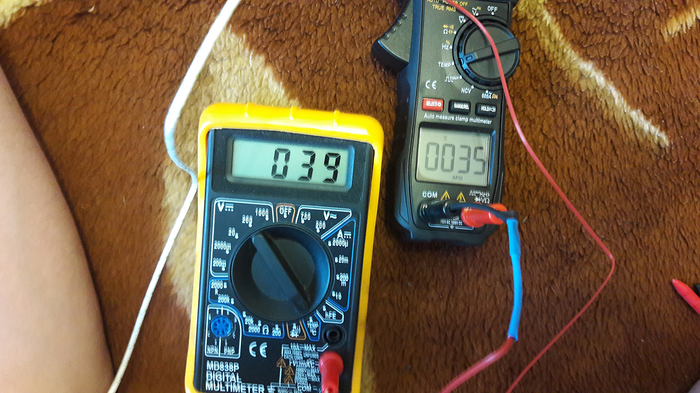

Измерение температуры моего тела:

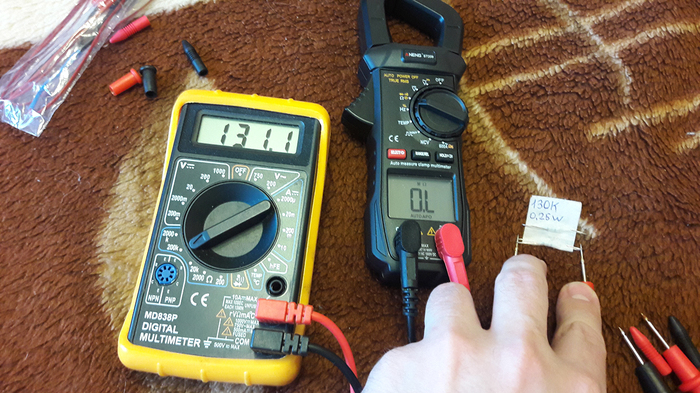

Измерение сопротивления резистора номиналом 130 кОм

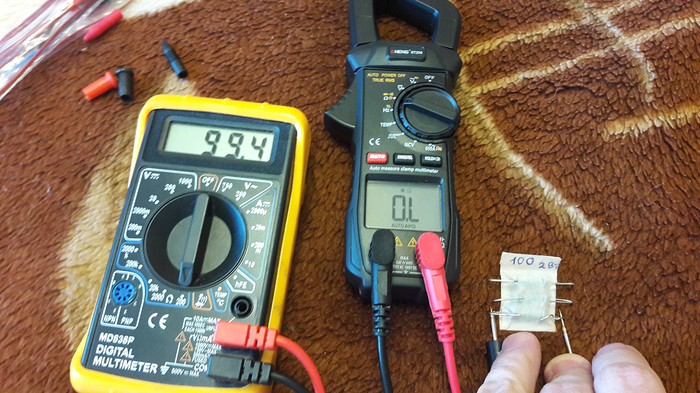

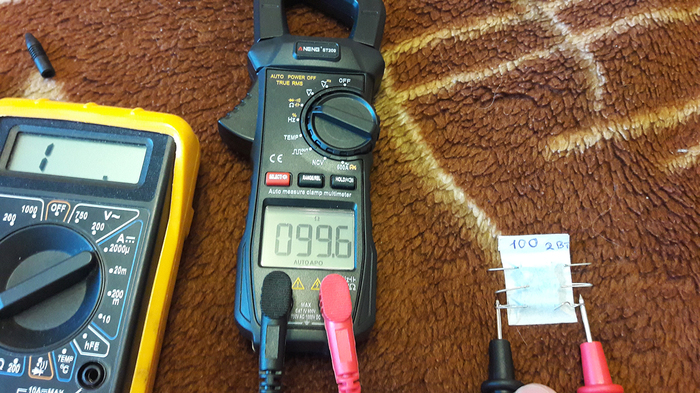

Измерение сопротивления резистора номиналом 100 Ом

Детектор скрытой проводки NCV средненький. Найти провод под напряжением глубоко в стене вам не удастся, а если вы все таки его нашли, то клещи будут издавать прерывистый писк с обозначением 1,2,3 или 4 индикаторов на дисплее, в зависимости от близости клещей к проводнику.

По поводу измерения переменного и постоянного токов.

Скажу что мерит но, точность для бытового измерения оптимальна.

Единственное мне неудаётся измерить потребляемый переменный ток приборов с маленькой мощностью. Например 40Вт лампочки, 30Вт паяльна и т.д.

Постоянный ток измеряет. Например DC-DC преобразователь 12/5В под нагрузкой потребляет со стороны 12В около 300мА что похоже на правду. С маленьькими токами типа 10мА, 20мА, 30мА опять загвоздка - значения прыгают.

В целом прибором доволен, учитывая то что стоимость клещей всего 1500 руб. Но если у вас есть средства на более дорогой девайс, на этот даже не смотрите.

Всем привет. Купил на просторах Алиэкспресса DC-DC преобразователь с USB портом для зарядки своего Galaxy A5 2016 в автомобиле.

Вход: 6...24В 100мА
Выход: 5В 3А (кратковременный ток). 2А держит стабильно при умеренном нагреве.

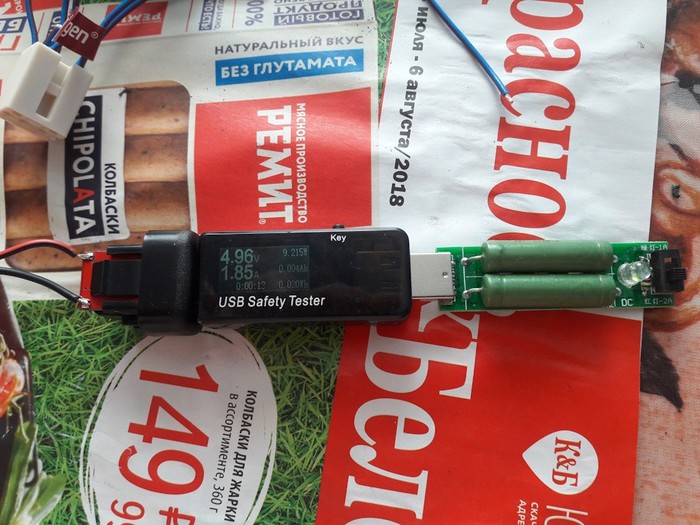

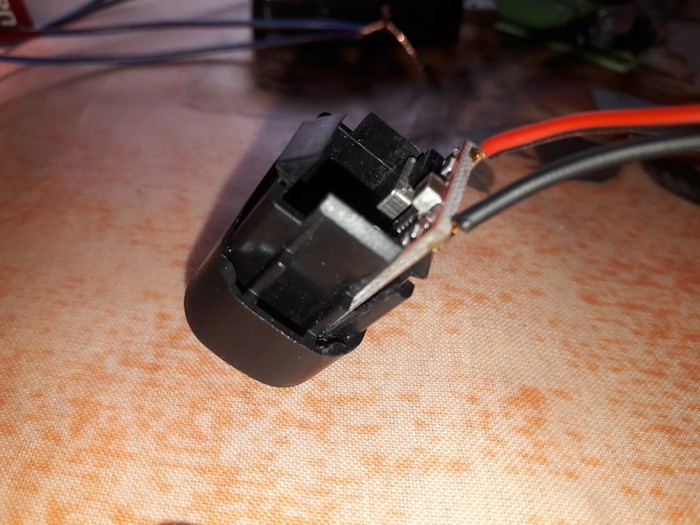

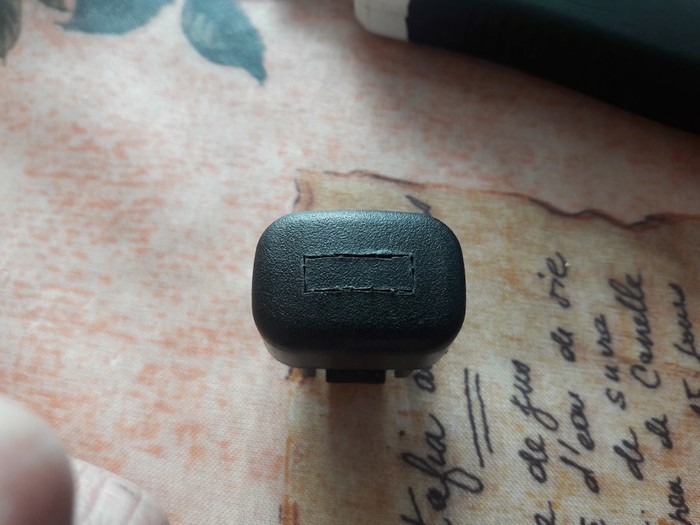

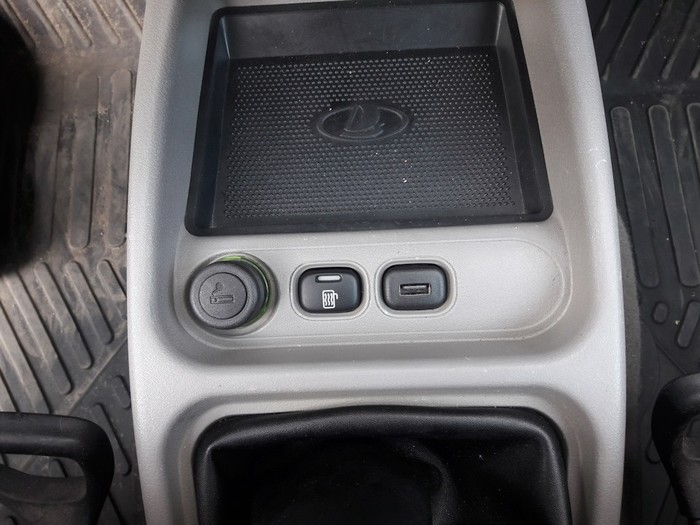

Кратко в фото о том что сделал.

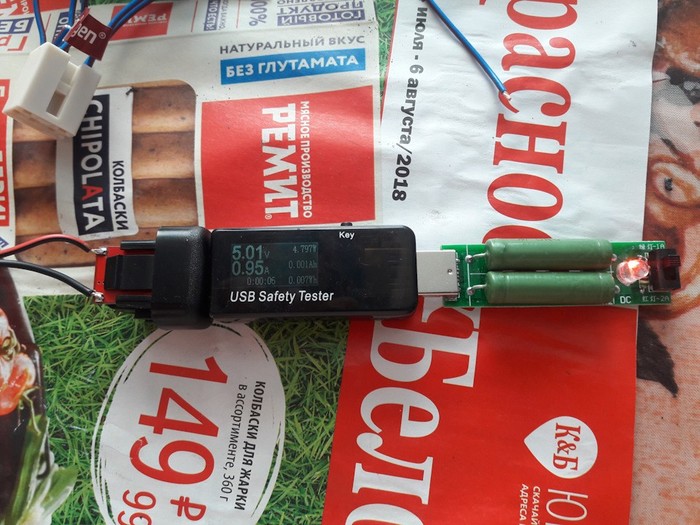

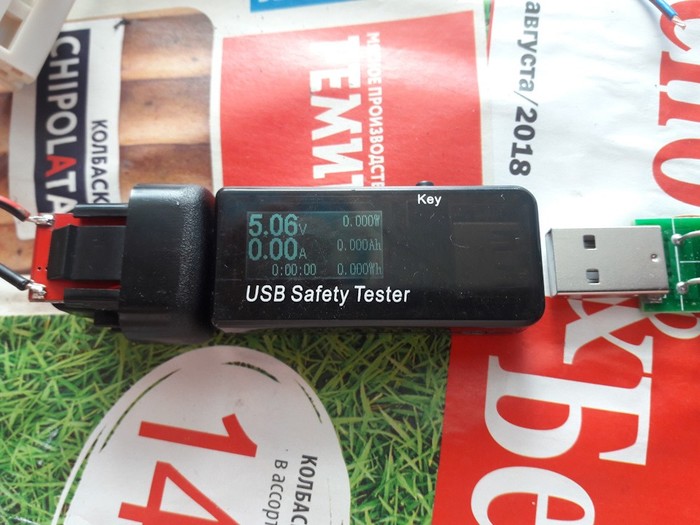

Сразу же провел тесты. Меня всё устроило.

Только вот когда подключаю смартфон - ток выше 0,5А не повышается. Начал копать инет и выяснил что контроллер, перед тем как начать принимать большой ток, должен определить зарядку.

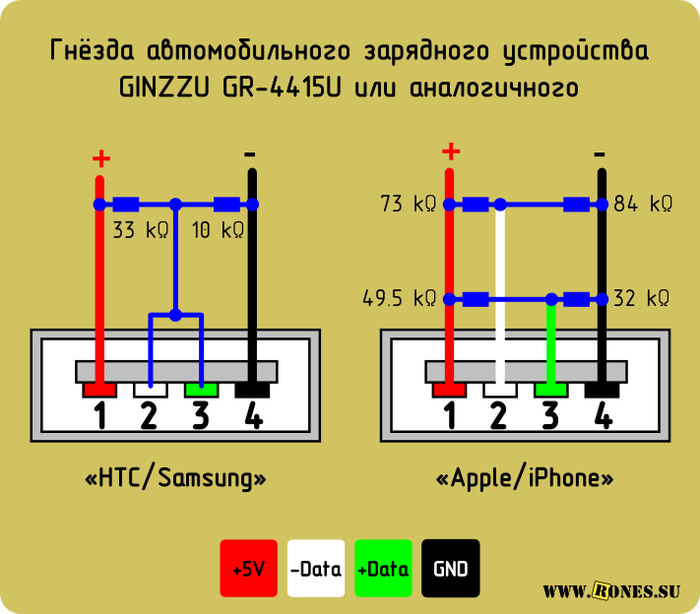

Нашёл схему-обманку

Припаял нужные резисторы, но всё равно ток выше 0,5А принять не получилось.
Начал экспериментировать, максимум чего я добился это 1А - припаян один резистор 10кОм к перемычке D+ и D- через GND.
Может есть ещё какие-нибудь способы обмануть контроллер смартфона? Кабель зарядки оригинальный, с родной зарядки заряжаемся под 1,89А при максимальном разряде.
