Спустя несколько лет знакомства с Ардуино решил таки сделать то, ради чего многие считают она создана - метеостанция с часами. Помимо часов запихнул в станцию много всего интересного:

- Большие часы

- Дата

- Температура воздуха

- Влажность воздуха

- Атмосферное давление (в мм.рт.ст.)

- Углекислый газ (в ppm)

- Прогноз осадков на основе изменения давления

- Построение графиков показаний со всех датчиков за час и сутки

- Индикация уровня CO2 трёхцветным светодиодом

- Переключение режимов сенсорной кнопкой

- Динамическая яркость подсветки дисплея

Вся электроника куплена на Aliexpress, ссылки найдёте на странице проекта у меня на сайте. Там же есть все схемы, инструкции и исходники.

Электроника собирается вот по такой схеме (на странице проекта также есть более понятная монтажная схема):

Позже был добавлен датчик освещённости, он подключается вот так:

Собранная электроника выглядит не так страшно, как показано на схеме:

Сборка проекта в корпус - стандартные ритуальные пляски с термоклеем и двухсторонним скотчем:

Корпус брал у нас, в чип и дипе, он отлично подошёл по размеру:

На графике видно, как менялся уровень СО2 после открытия окна: максимальное значение 1243, минимальное - 399. График строился за час (c hr)

Очень приятно видеть, как моё комьюнити повторяет и дорабатывает проекты! Вот например один из вариантов корпусов под 3D печать от подписчика:

Этот и другие варианты можно найти на форуме сообщества, ищите ссылку на странице проекта. Это один из проектов, которым я реально пользуюсь, он всё время включен в розетку и сообщает о параметрах микроклимата. Особенно полезен график СО2: тыкаю им девушке, которая любит закупоривать окна на ночь.

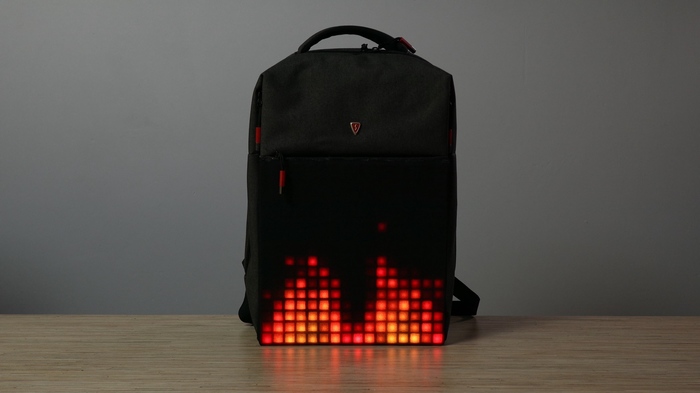

Привет, Пикабу! Вы тоже просили меня показать как сделать пиксельный рюкзак из свежих трендов своими руками - показываю. Нам понадобится:

- Рюкзак формы спанчбоба

- Адресная светодиодная лента

- Платка Wemos D1 mini

- Powerbank

- Немного рассыпухи для стабильности работы

Схема проекта оч простая:

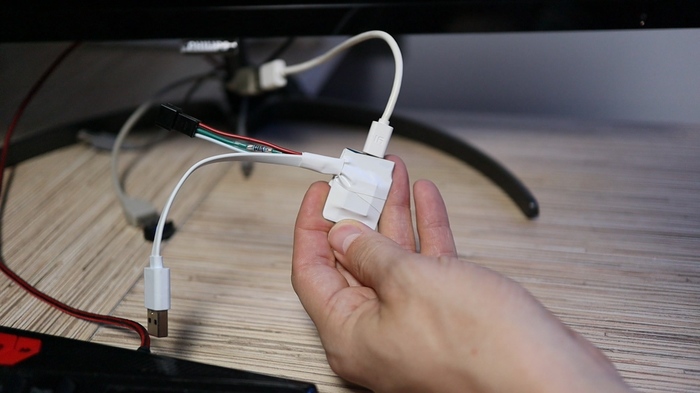

Полученный блок электроники прошивается с компьютера, исходники и вся информация по загрузке есть на странице проекта у меня на сайте. Там же есть ссылки на все компоненты на АлиЭкспресс.

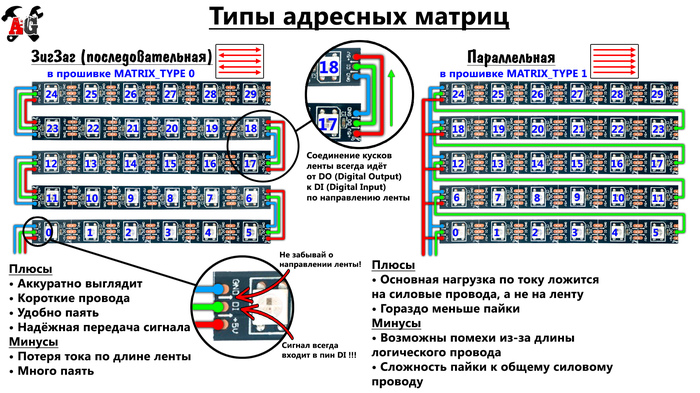

С конструкцией всё сложнее: надо наклеить светодиодную ленту на рюкзак и соединить по схеме "зигзаг":

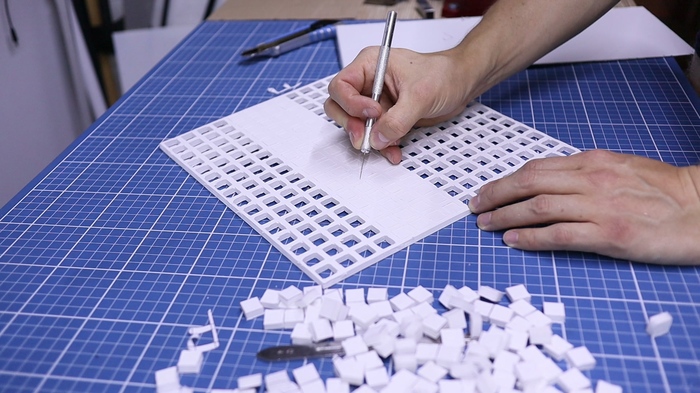

Дальше - больше, я решил сделать крупные квадратные пиксели, и для этого нужна решётка. Вырезал её из пенокартона:

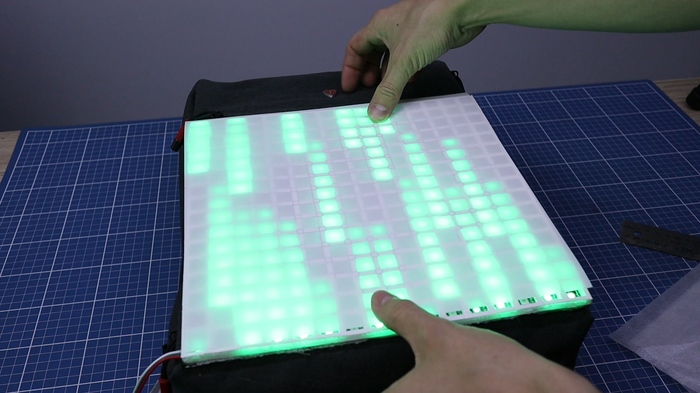

Собственно вот так выглядит сэндвич лента/решётка/белый пластик

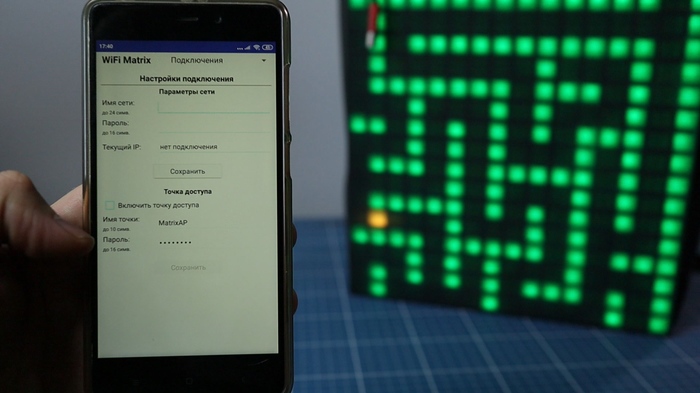

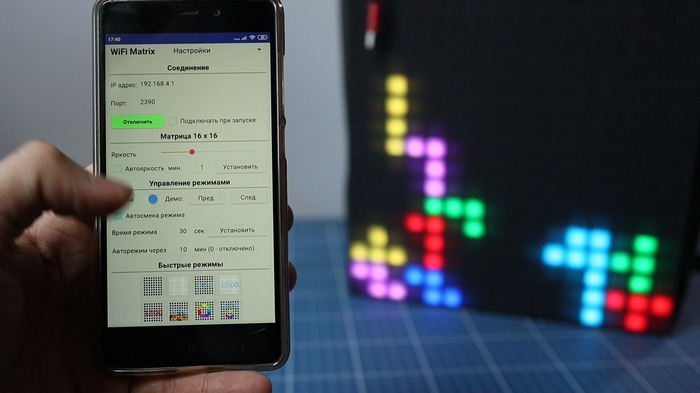

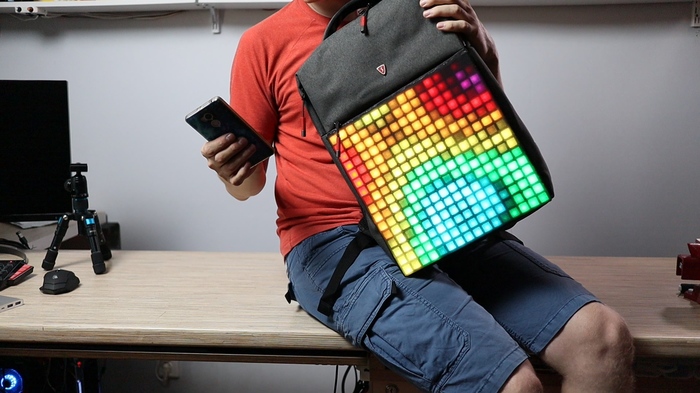

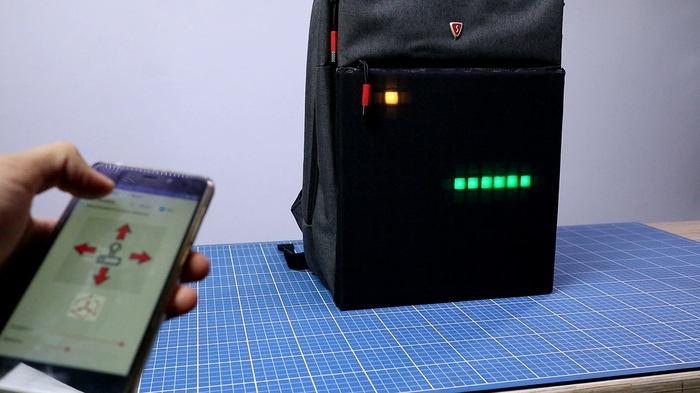

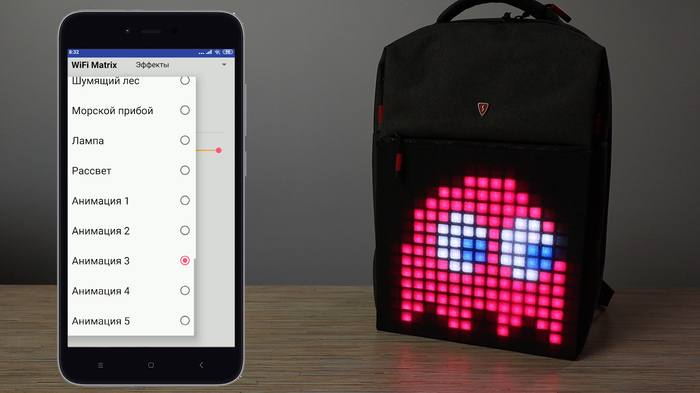

Осталось покрыть сверху полупрозрачной тёмной тканью - и рюкзак готов! На смартфон нужно установить приложение, и можно управлять рюкзаком: два десятка эффектов, анимированные картинки, 6 игр и куча настроек и разных режимов!

Смотрите видос! Там эффекты показаны в движении, так по картинкам конечно не очень понятно =)

Прошивка и приложение на смартфон являются собственными разработками, проект считаю удачным и очень интересным.

Давно думал над простейшей конструкцией "машинка+камера+управление по wifi", и тут меня наконец-то осенило: дешёвая китайская IP камера умеет поворачиваться по двум осям и имеет своё собственное приложение, остаётся только поставить эту камеру на колёса... Моторы в камере уже есть, но они шаговые, да и логика поворота кардинально отличается от логики движения по "танковой" схеме. Решение получилось такое: берём Ардуино, подключаем ко входу на драйвер шаговиков камеры, распознаём направление движения, и передаём на свои моторы через свой драйвер. К слову, вот так выглядит сигнал управления шаговиками:

Общая схема проекта представлена ниже, на ней уже заведено питание (литиевая сосиска + модуль Powerbank'a).

Собранная электроника спокойно умещается в "голове" камеры

Ссылка на архив с прошивкой есть на странице проекта у меня на сайте, там же есть схемы, инструкции по загрузке и ссылки на компоненты на Aliexpress.

Камера была поставлена на стандартное самое дешёвое китайское шасси для роботов, более подробно по сборке смотрите в видео (в самом начале поста)

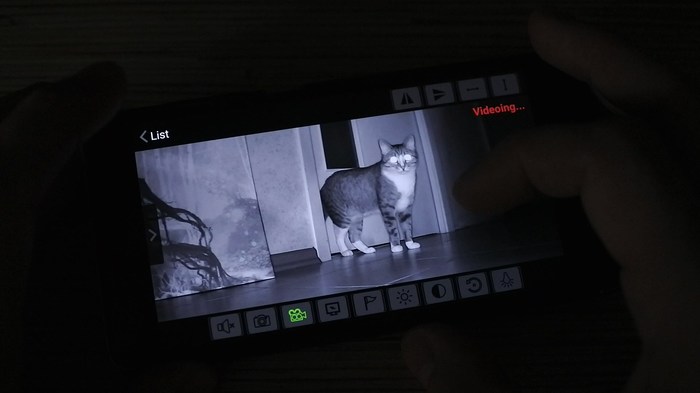

Управление осуществляется из родного приложения камеры свайпами по дисплею (неудобно, но экранный джойстик китайцы не завезли). Вот такой забавный и очень нестандартный получился проект, самым сложным было распознать направление поворота по сигналу с шаговика. Напоследок - котейка в лучах ИК подсветки ночного режима камеры. ДЕМОН.

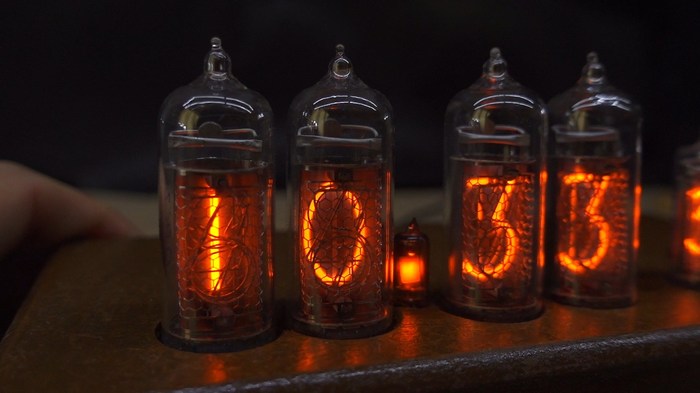

Решили мы с подписчиком сделать часы на советских газоразрядных индикаторах и Arduino, собственно, сделали. Все исходники (плата, список компонентов, прошивка) находятся в открытом доступе на странице проекта у меня на сайте, любой желающий может повторить данный проект, заказав плату у китайцев и закупив компоненты на Али или ближайшем радио рынке.

После этого я сделал свою версию часов с максимально простой схемой и минимальным количеством компонентов, видос и пост о новой версии часов будет позже, когда дядька смоделирует интересный корпус. Может в начале осени, может позже. А пока что можете посмотреть анонс проекта, там лампы со светодиодной подсветкой и куча эффектов переключения! Любителей "совок-панка" не оставит равнодушным =)

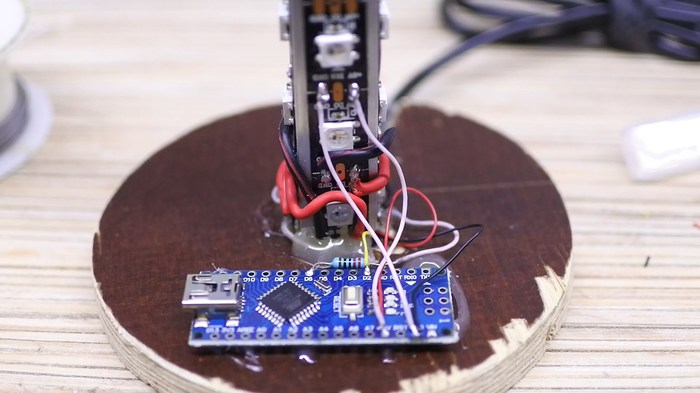

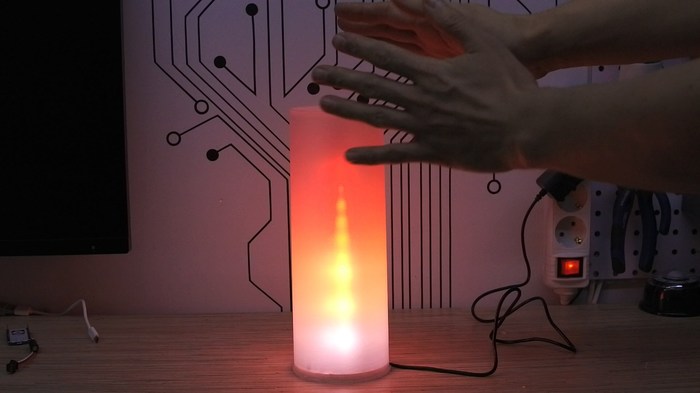

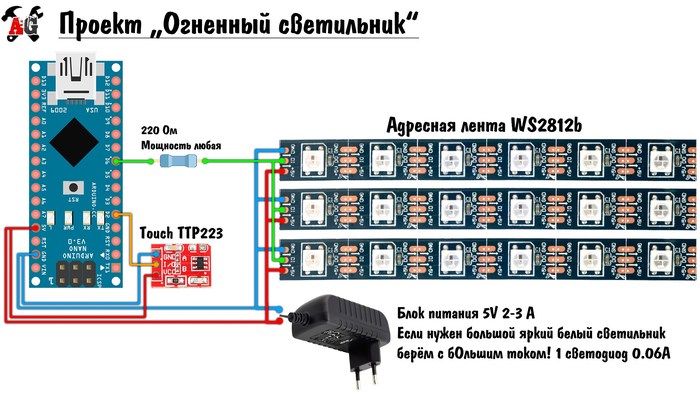

Предлагаю вашему вниманию интересный самодельный светильник на основе адресной светодиодной ленты и Arduino. Компоненты куплены на Алиэкспресс, ссылки найдёте на странице проекта у меня на сайте. Аутентичный дизайн, несколько эффектов, управление при помощи сенсорной кнопки в верхней части корпуса. Схема проекта весьма простая, сборка - навесом и на сопли.

Корпус само собой из подручных материалов - алюминиевый профиль из строймаркета, фанеры кусок, плафон - "стакан" от унитазного ёршика =)

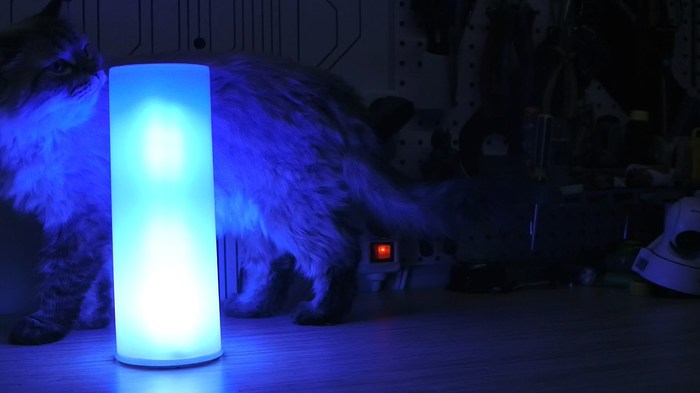

Более подробно сборку/тесты смотрите в видео в начале поста, ну и напоследок котейка

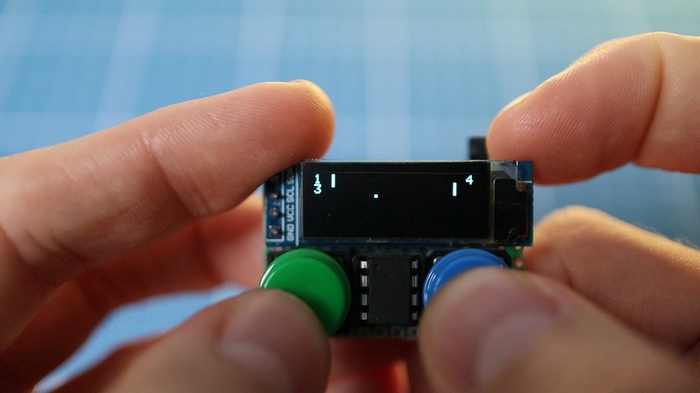

Привет, Пикабу! Просили меня показать как сделать микро-консоль с игрой Pong как на недавней гифке - показываю. Нам понадобится:

- Микроконтроллер (ATtiny85)

- Дисплей (OLED 128x32)

- Кнопки

- Батарейка

- Макетная плата

- Программатор для AVR (USBASP или другой)

Всё это можно недорого купить на AliExpress. Компоненты подключаются вот по такой схеме:

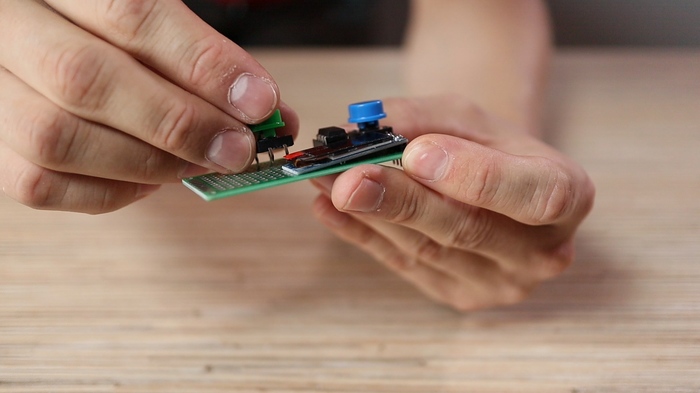

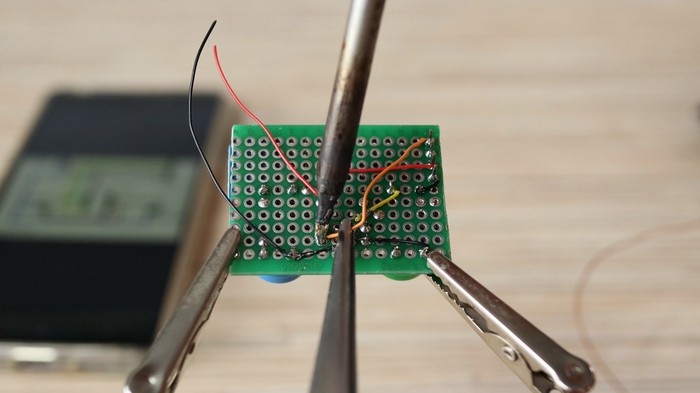

Размещаем всё на макетной плате и соединяем проводами:

В микроконтроллер заливается прошивка, и собственно всё! Более подробно процесс изготовления можно посмотреть в видео на YouTube, остальные схемы и все исходники с инструкциями есть на странице проекта у меня на сайте.

Хочу поделиться историей о том, как я спроектировал и сделал себе стильный модный пылесборник корпус для ПК открытого типа, в который интегрирована Ардуина со светодиодными кольцами. На светодиодных кольцах выводится информация о загрузке и температуре железа ПК.
