3D триллер 5. Харлей начало
Старт тюнинга Харлей Девидсона
0 просмотренных постов скрыто
Первые в автотюненге
Занимаюсь 3д модеированием и печатью с 2019, в основном художественными фигурами большими и маленькими. Всю техничку пропускал мимо, так как скучно разбираться в CADах, но в какой-то момент решил попробовать, приобрели сканер и понеслась.
Вот тут наглядно видно как удалось повторить форму, что бы арка встала плотно.

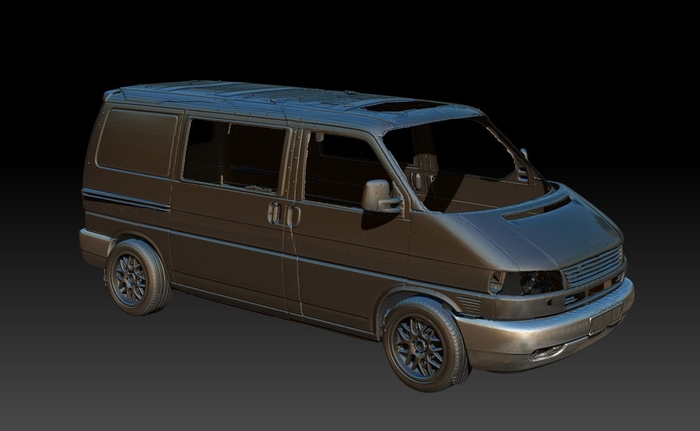

Сканировал автомобиль сканером Creality Raptor Pro
Хороший или плохой сканер не могу сказать, так как это единственный с которым я работал, но с задачей он справился.
Чистил и дорабатывал скан в ZBrush, в нём и на первых порах пытался сделать детали для печати, но это было всё как-то коряво.
Повторюсь так как меня больше тянет в художку, то к стандартным CAD программам у меня отторжение, не могу никак освоить.

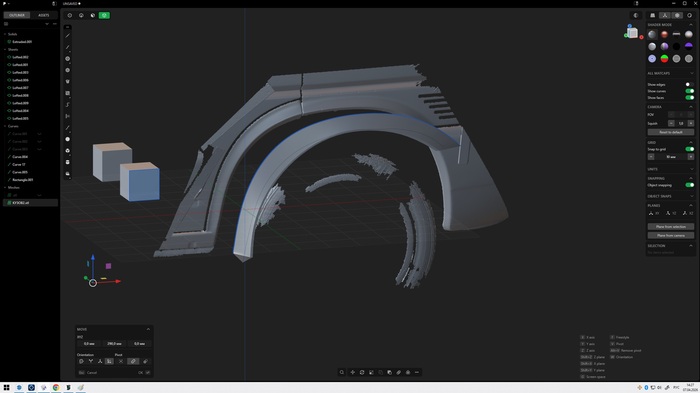

Но к счастью в интернете нашёл прогу CAD для художников Plasticity.
Plasticity проще для меня, но всё равно многое трудно даётся, если среди вас есть кто владеет ей и готовых ответить на пару вопросов, буду благодарен
Показать полностью
2
Никому не рекомендую покупать товары на AliExpress
Всем привет! Продолжаю выпускать посты ненависти и критики в сторону AliExpress. Мой предыдущий пост.
Для ЛЛ: я купил 3D-принтер на AliExpress с доставкой из Москвы. Сюрприз — он пришёл битым и нерабочим. Так ещё и продавец заставляет меня самому его ремонтировать, а поддержка заявляет, что надо бы выполнить требования продавца. В итоге уже вторую неделю жду ответа, ни денег, ни принтера. Давно мечтал о таком подарке на ДР. Очень не рекомендую покупать на AliExpress.
Хотел просто написать, что не рекомендую никому покупать товары на AliExpress. Продавец до последнего с пеной у рта будет доказывать, что там всего-навсего 2 детали открутить и шлейф починить. Вот вам, кстати, инструкции на YouTube, который у вас заблокирован.
А поддержка напишет: «Вам бы выполнять требования продавца, а то мы закроем спор не в вашу пользу». Вы, конечно же, решите написать в группу ВК, но не тут-то было. Там вас заставят ждать полдня, а потом напишут: «Не переживайте, вам просто нужно всё подробно в споре расписать и приложить доказательства» (два прошлых раза им, видимо, было недостаточно), и вообще, вы извините, спорами занимается другой отдел, мы только советы раздаём, но у вас всё будет хорошо! По итогу: 4 марта пришёл принтер, сегодня 23-е, ни денег, ни принтера. А в своё ДР я, как дурак, снимал для продавца фотоотчёт. Меня аж трясёт от всего происходящего. Я хочу вернуть его им назад, пусть подавятся!
Всё, фух, вроде закончил. Хотел обратиться к людям, которые в сомнениях: брать или не брать. Тут же доставка из Москвы — что может случиться? Даже не думайте, вы потом его не вернёте. Продавцы выбирают самые дешевые доставки и сильно занижают цену товара. У меня принтер был оценен в 3000 р. Я хз, что может стоить 3000 рублей и весить 36 кг. В общем, 10 раз подумайте, а потом ещё 10 раз. И только потом... всё равно не берите! Прошу прощения за сумбур, у меня уже вторую неделю полыхает, просто ппц!!!
Показать полностью
Чехол или прикольный девайс для 3d принтера creality ender-3 v3 se
Здравствуйте уважаемые печатники!) Нужен чехол на принтер указанный в заголовке. Подскажите, а то не совсем разбираюсь. Было бы отлично, если бы на озоне и вб с доставкой до 16.03. Но если что, могу и подождать. Муж занимается, хочется порадовать, думаю чехол было бы в тему, но если есть еще какие девайсы интересные - набор для ухода, например. Из серии что себе не купил бы, но хотелось бы)))
Нужна помощь Creality Ender 3 Neo
День добрый господа. В общем у меня такая проблема. Купил как первый 3д принтер, б/у
Стоял klipper, не было желания с ним разбираться, установил стоковую прошивку, но случилась конфуз, на принтаке не было дисплея, и теперь я не знаю как установить ось-z. Принтер печатает с зазором 3мм от стола. Какие варианты решения могут быть? Ставить обратно klipper?
Ender 3 V3 SE проблемы с печатью
Всем привет!
Ребят прошу помочь, уже сломал голову. этот мусор отказывается нормально печатать.
Первый слой кладет плохо, неравномерно, с разрывами и кривизной, либо с буграми. Печатная головка задевает деталь. Самое смешное, что по замерам кривизна слева, а косячит справа.

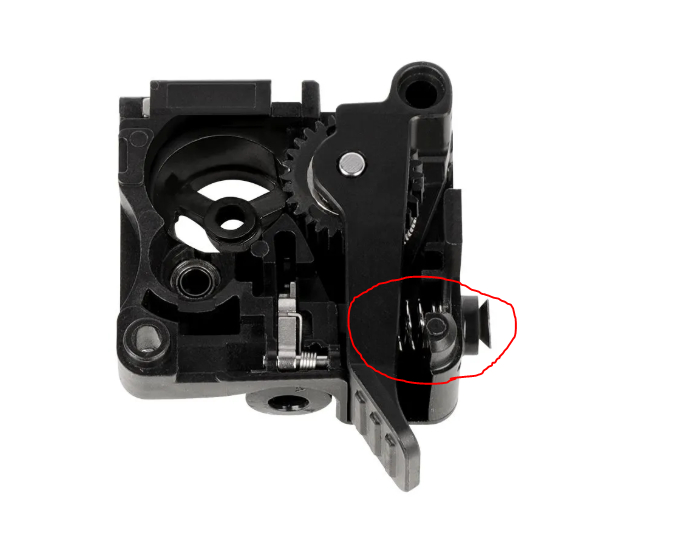

Регулировал положение CR-TOUCH, протягивал все винты, отрегулировал положение оси Z, разбирал экструдер, проверял состояние шестерн, менял сопла, регулировал стол, все равно кривой как моя жизнь. регулировал натяжение ремней, оно в целом норм было. Менял пластики, температуру, убрал катушку сверху, поставил тефлоновую трубку, Регулировал вручную положение печатной головки по листку бумаги, короче эффект либо есть, либо его нет. После всех проделанных манипуляций стало лучше, но все равно ужасно кладет первый слой. То у него недоэкструзия, то переэкструзия, у меня у жены так настроение в эти дни не меняется, как у него печать.
Сейчас заказал пружины для регулировки стола, думаю еще попробовать стекло на подложку, но вопрос остается с задеванием детали.

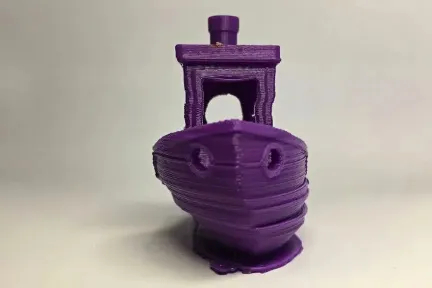

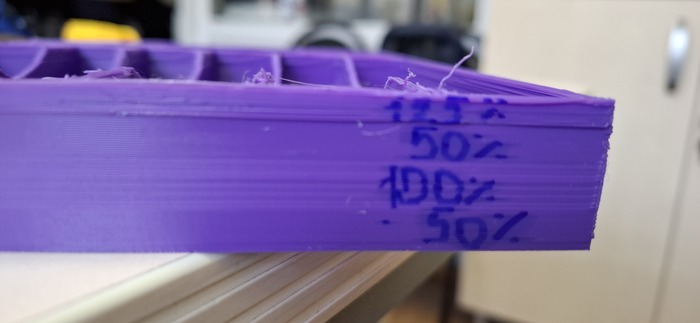

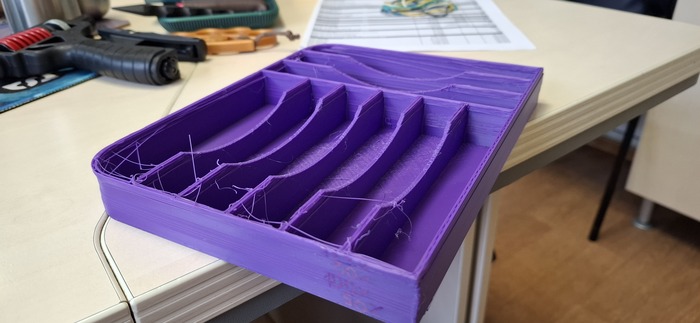

Вот пару фото творений этой мусорной корзины. Очень прошу помочь. Ибо он уже достал, он день печатает, неделю е6*т мозги.
В планах было поставить линейные подшипники, но сейчас настроение выкинуть его с балкона.
Показать полностью
7
Держатель 3д Сканера Creality Otter и поворотный стол
Всем привет! Это мой первый пост.
Пикабу читаю давно, а писать не приходилось. Что ж, начнем.
Хотелось давно попробовать 3д сканер, но нужды небыли. Тут появилась необходимость отсканировать деталь. Смотрел разные площадки хотел купить б/у но на известном китайском сайте купил по распродаже.
Сканера Creality Otter кейс
Приобрел 3D-сканер Creality Otter, а также дополнительно метки двух размеров. Посмотрел на цену Wi-Fi Bridge и понял, что пока в нем нет необходимости.
Было решено: раз нет Wi-Fi Bridge, нужна альтернатива, чтобы не быть привязанным к компьютеру или ноутбуку. Начал изучать вопрос, и решение нашлось быстро.
Метки, калибровочный стол и мелочевка
В новых версиях Creality Scan для Android нет поддержки прямого соединения «сканер - телефон». Видимо, убрали с появлением Wi-Fi Bridge.
Но старые версии, а конкретно 2.2.6, поддерживают!
Находим APK, скачиваем, устанавливаем.
Сканер в пике потребляет 5В 3А (информация из интернета). Думаю, потребление тока зависит от объекта и количества меток.
Было
Была найдена 3D-модель ручки в STEP-формате под какой-то 3D-сканер.Немного перерисовал под свои нужды. Автору модели спасибо.
Стало
Отправляем на печать и ждем.
Что понадобилось:
- Адаптер под телефон для штатива с креплением на 1/4"
- Втулки вплавляемые M3x5x4 – 4 шт.
- Винты М3x6 полусфера – 4 шт.
- Болт 1/4"-20х3/4" – 1 шт.
- Болт 1/4"-20х5/8" – 1 шт.
- Ручка из PETG с FuzzySkin для удобства в руке.
- Красная крутилка из PLA.
- Синяя вставка из TPU.
После сборки
Теперь появились мысли встроить в корпус 18650 3400mAh (влезает 1 шт.), плату заряда и 2 USB для питания сканера и телефона. Но насколько это необходимо и удобно пока не решил. Надо попользоваться. Также заказал короткий кабель Type-C - Type-C.
Какой же 3D-сканер без поворотного стола?
Пересмотрел много готовых моделей, но ни одна не запала в душу. Решил нарисовать свою. Сделал из того что было: пластик PETG, синие вставки из TPU. Диаметр стола 250 мм, высота с ножками 45 мм.
Моделируем
Отправляем на печать и собираем.
Что необходимо:
- Подшипник F608Z с фланцем – 1 шт.
- Подшипник 20x9x6 – 3 шт.
- Винты М3x16 полусфера – 4 шт.
- Винты М3x12 полусфера – 4 шт.
- Гайки М3 – 4 шт.
Нижняя часть с ножкой
Верхняя часть и поворотный механизм
Центральную часть на 3 подшипниках решил сделать без заморочек: в центральную часть печатается втулка и распирается винтом. Держится крепко, снимается только «взрывом». Так же и с центральным подшипником, но винт закручивать не пришлось все встало плотно. Промыл все подшипники изопропанолом и собрал.
Втулка
Самое интересное — это расклейка меток. Не знаю, много или мало, но пусть будут.
Метки
Ножки
И напоследок распечатал метки с магнитами и кейсом. Они отлично подходят в отсек, где была сова. Про них сказать нечего — взял готовую модель.
Принтеры: Creality K2 Combo и Ender 3v2 Switchwire.
Всем спасибо!
Готовый результат.
Показать полностью
14
Наводим порядок: Распечатал Skadis-панель для Creality K1 Max, чтобы не терять инструмент
Любой владелец 3D-принтера знает эту «магию»: кусачки, шпатель и шестигранники имеют свойство исчезать ровно в ту секунду, когда они нужны. У Creality K1 Max отличный закрытый корпус, но с внешней организацией беда — инструменты просто негде разместить рядом, лежат вокруг на столе или теряются.
Я посмотрел на боковую стенку принтера и понял: это же идеальное место для органайзера, столько места пустует. Сверлить корпус — варварство, клеить на скотч — ненадежно. Значит, будем моделировать и печатать.
Почему именно IKEA Skadis? Изобретать велосипед с собственными крючками я не стал. Стандарт IKEA Skadis (перфорированная панель) — это, пожалуй, лучшее, что придумано для мастерской.
Универсальность: Под этот стандарт в сети (на том же Printables) лежат тысячи готовых моделей крючков, держателей и полочек.
Модульность: Сегодня мне нужно повесить кусачки, завтра — держатель для катушки или пузырек клея. Я просто меняю холдеры местами или добавляю если позволяет место.
Готовая панель до нарезки ее на части
Моделировал панель так, чтобы она идеально вставала на боковую сторону K1 Max без снятия оригинальной зашивки, повторяя геометрию, и при этом надежно фиксировалась. Панель получилась довольно массивной, поэтому пришлось разбить её на четыре части для удобства печати.
Печать и сборка
Материал: Рекомендую печатать из PETG сугубо мое мнение, это идеальный филамент для большинства случаев
Заполнение: 10-15% вполне достаточно, нагрузки тут статические.
Стенки: 3 периметра для жесткости.
Верх/Низ: 4 сплошных слоя.
Развешиваю первые холдеры
Теперь у каждого инструмента есть свое законное место.
Кусачки всегда под рукой.
Сменные сопла в отдельном держателе.
Шпатель скоро так же займет рядом свое место
Где взять модель? Модель получилась удачной, и я решил поделиться ею с сообществом. Файлы панели (она состоит из двух частей по 2 шт) и подборку самых удобных крючков, которые я использую сам (для кусачек, шпателя и мелочевки), я выложил там же.
Чтобы не мучиться с файлообменниками, залил всё напрямую к себе в канал. 👉 Скачать STL файлы панели и модулей можно тут: Ссылка на пост в Telegram
Там же собираю коллекцию полезных доработок для K1, STL моделей и другое. Заходите, у нас ламповое комьюнити мейкеров!
Показать полностью
