Ремонт материнской платы GA-990XA-UD3 AM3+
Всех приветствую, всех с наступающим Новым Годом! Этот ремонт был сделан более двух лет назад, когда фотографировал процесс, думал вот сразу выложу на пикабу, но это так и осталось в долгом ящике). И вот сижу за компом, делать особо нечего, нашел папки с фото ремонта этой материнки, и других устройств, и решил что уже пора сделать пост)

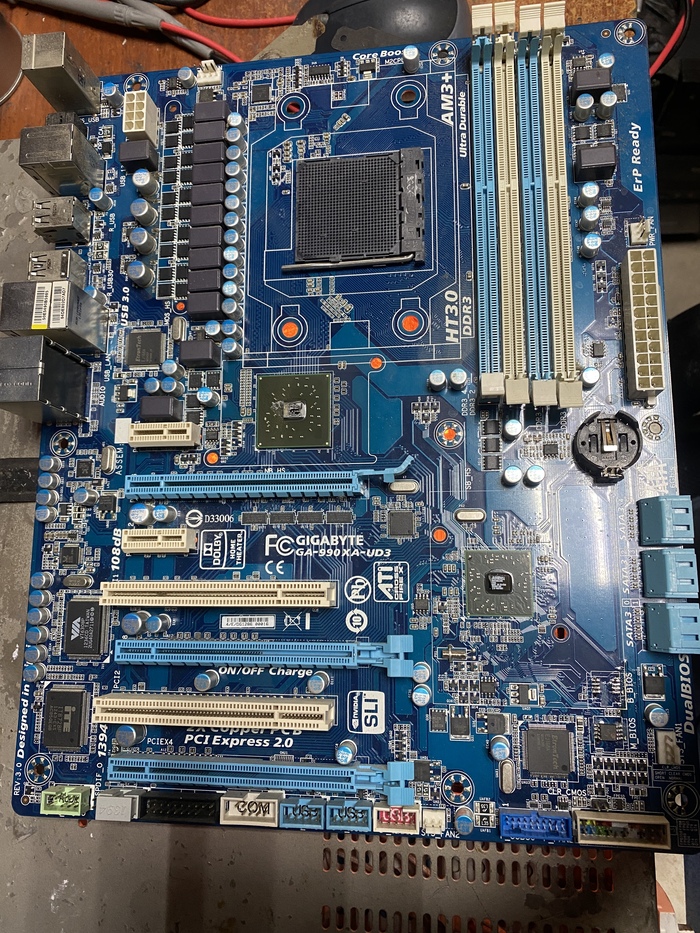

Итак, материнская плата Gigabyte GA-990XA-UD3 AM3+, зашла к нам в сервис в составе системного блока с жалобой: включается, нет изображения.
А в то время системники на AM3, да и AM2 заходили с подобной неисправностью довольно часто. Кто занимается ремонтом, те знают, что проблема у этих материнок практически всегда одна - деградация или отвал кристалла северного моста.
Поэтому я проверив, что в данном случае отсутствие изо на этом системнике это не видеокарта (так как она тоже была довольно древней), снял радиатор с северного моста и прогрел его феном на 330 градусов 30 сек.

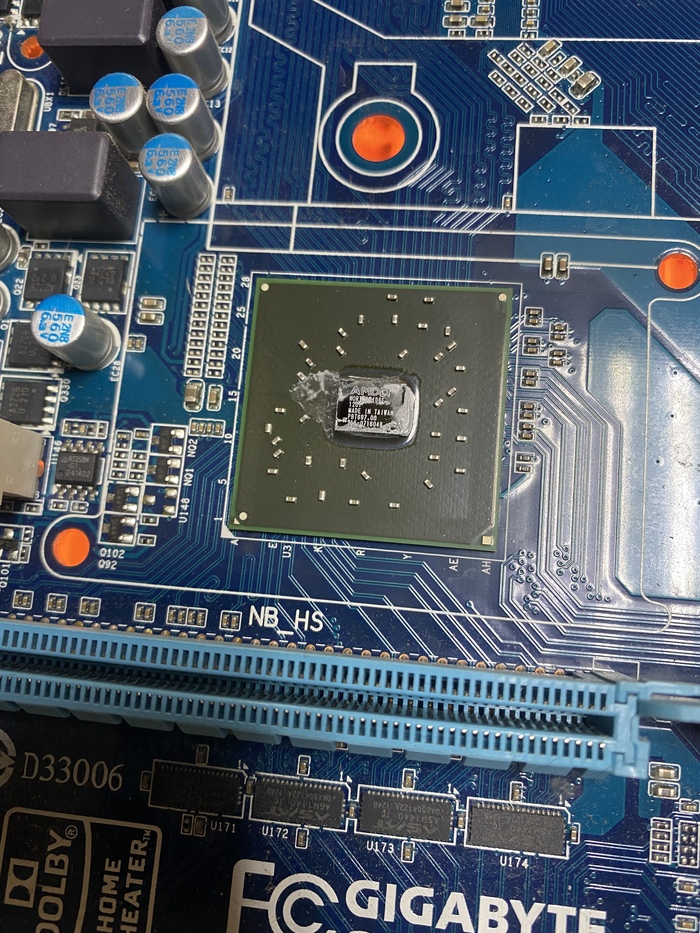

мост
И плата, как ни в чем не бывало, дала картинку, что не удивительно, ведь прогревом чипа мы временно восстановили в нем "обрывы". Клиенту были озвучены сроки и стоимость ремонта (новый мост нужно было заказывать из Китая, срок доставки около месяца, да и сумма тогда выходила около 5000 за весь ремонт - чип+работа), и он принял решение делать апгрейд на более современное железо, уже не помню, брали ли мы ему все новое, или предложили б.у., но эту материнку он оставил нам, а я решил ее все-таки починить, и проапгрейдить свой рабочий комп - у меня тогда стоял комп на 775 сокете. Итак, чип заказан, получен, начинаем менять.
Снимаем все радиаторы, и все что снимается, ставим плату на подогрев.

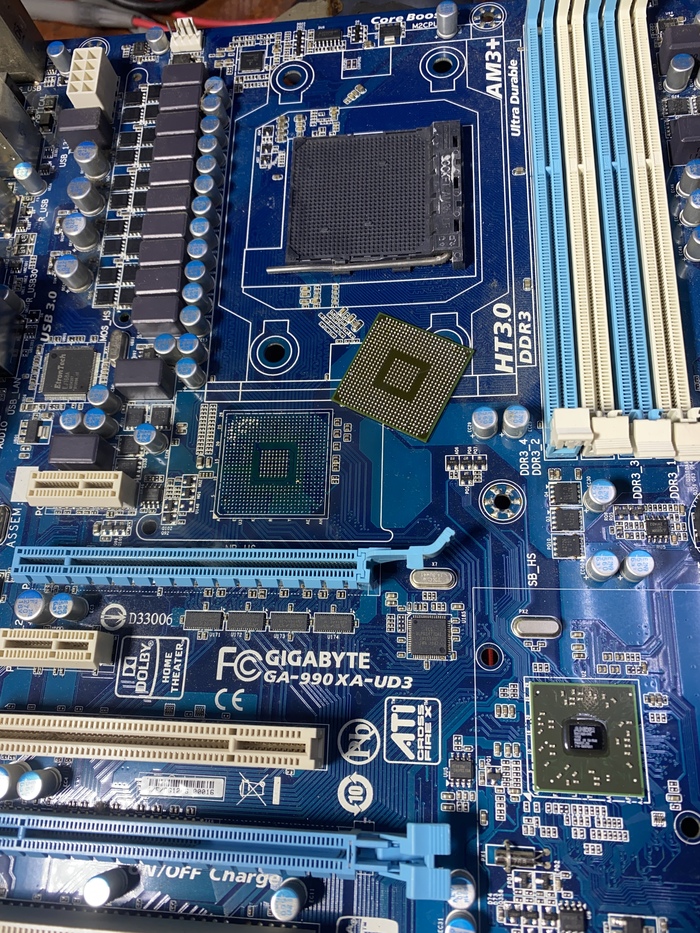

Снимаем чип

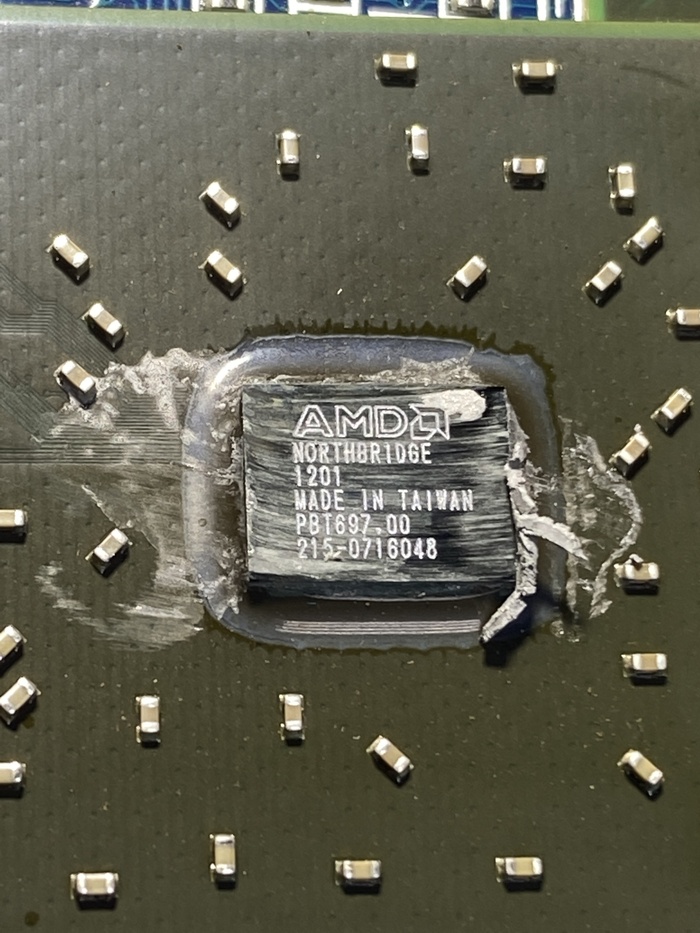

Достаем новый. Датакод говорит о 2014 году производства.

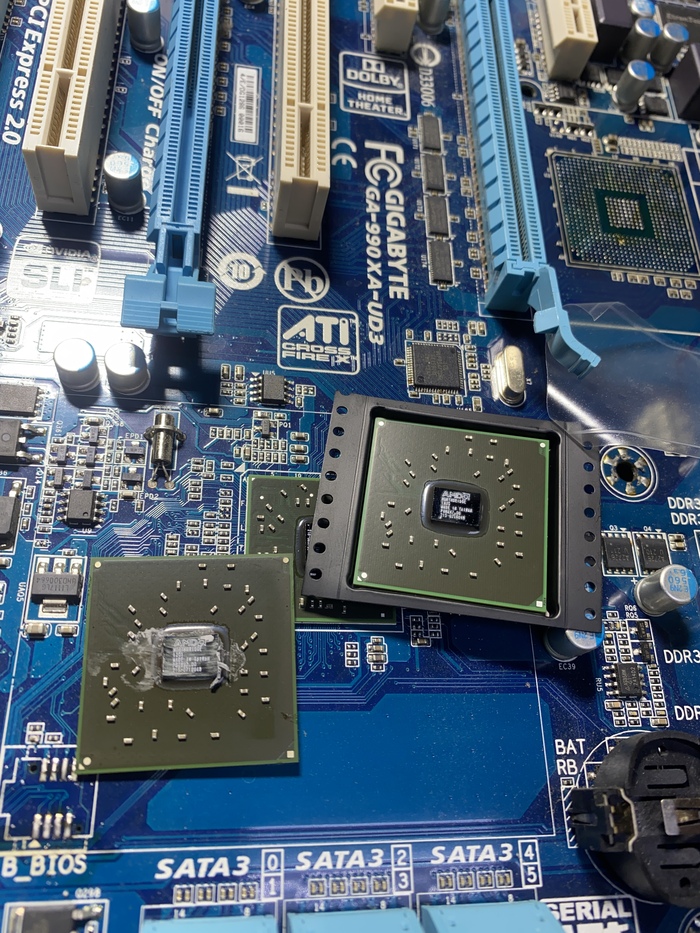

старый и новый

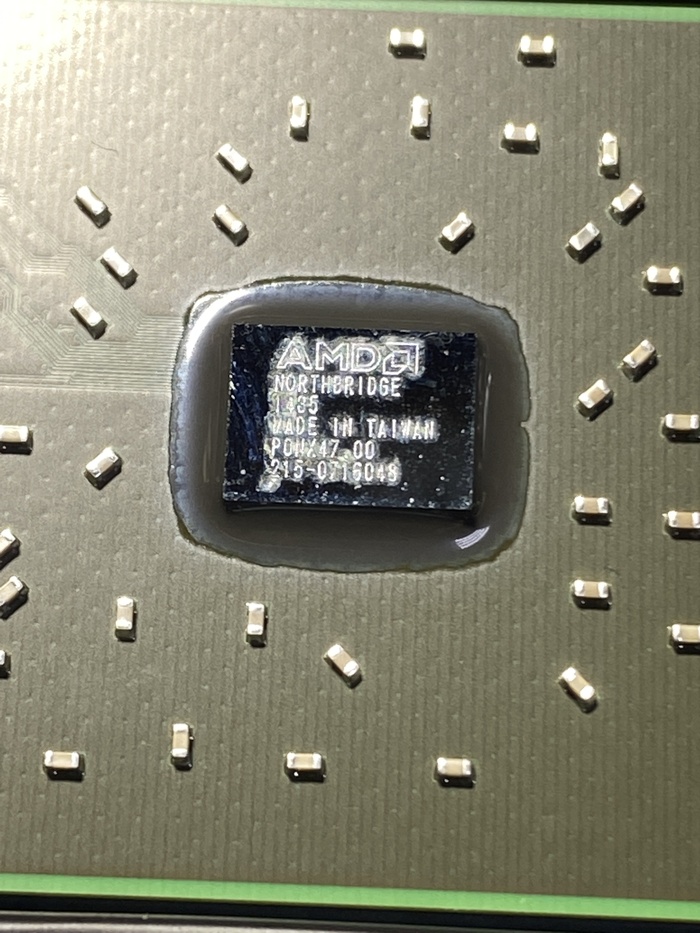

новый
И припаиваем на место новый чип

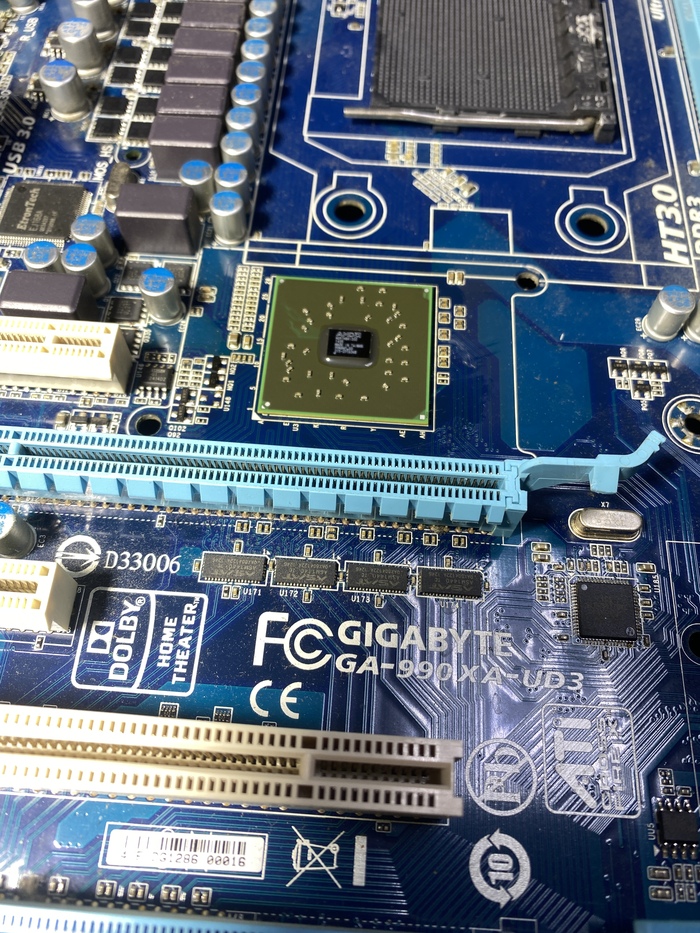

новый на месте

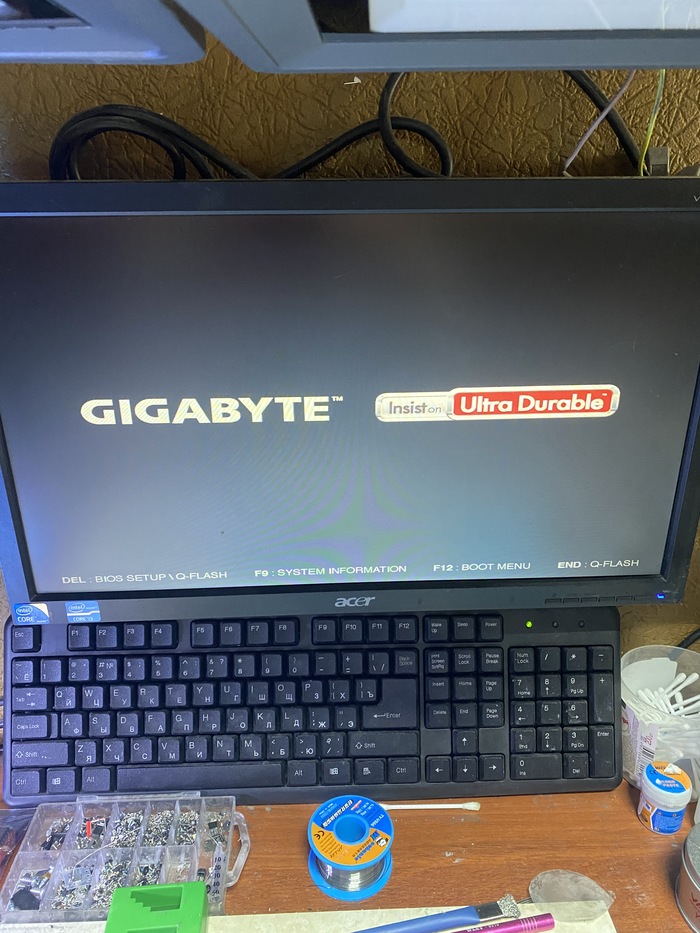

Материнка запустилась, дала картинку, и я собрал себе "новый" рабочий комп на 8-ми ядерном FX). Работает этот комп у меня и по сей день)
