Не смотрите на вертикаль входных брусков. На самом деле всё по уровню и отвесу. Перепроверял не только я, а все кто кричали "КРИВО". Реально аномалия какая та, горизонт по уровню, вертикаль по уровню, а визуально да-же в живую кажется криво! )))

Вид со второго входа и в снежный период!

Все согласования были выполнены, материал для начала строительства подготовлен (в нашем деле главное начать, потом выбора не останется).

Сразу скажу, данную беседку строил исключительно в одну "каску", единственная помощь была оказана женой, когда разбивали места под тумбы. Кстати только тогда и определились с конечными размерами беседки. Так сказать на месте по колышкам.

Как разбивали рассказывать не буду, там всё просто и немного математики с геометрией.

Колышки забиты, лопата наточена и дело пошло!

Были выкопаны ямки под тумбы, глубиной порядка 50-60 см., до твёрдой глины. Далее всё заливалось бетоном, 1х3х5 и застилалось рубероидом в 3-4 слоя. Далее в дело пошли кирпичи и уровень с металлическим профилем. Поднимал кирпичом и все 7 тумб выгонял под уровень. Итог был хорош, максимум подложил под три тумбы 5 мм., просто рубероид согнул и подложил. Отступлюсь немного. Сейчас я бы вместо тумб закрутил металлические сваи из 57 трубы и 1,5 м. длинной. Весной постоянно талая вода стоит, и грунт немного играет. В принципе совсем немного, но это напрягает!

В том-же 2010 году было связано основание беседки. Использовался брус, лиственница, 150х150 мм. Настало лето и деньги ушли на отдых. Поездка в Горный и на солёные озера. Но при этом я распилил ещё лиственницу на бруски 100х100 и обрезная плаха 50х200 мм.

В 2011 году приступил к возведению каркаса. Были выставлены стоки по углам периметра и в местах входа в беседку. Весь несущий каркас, включая стропила крыши сделаны из лиственницы. Кто-то скажет перерасход, но у меня она была, а сосну надо было покупать.

Выполнена обвязка в круговую бруском 50х100 мм. и скреплены между собой по диагонали столбики углов беседки плахой 50х200 мм. В местах пересечения плах две были зарезаны в пол дерева, очень плотно врезались и точно. а третья пара крепилась в стык двух существующих по средством розетки. Из фанеры 20 мм выпиливался круг диаметром 250 мм., 2 шт., затем через обе "подстропильные" балки сверлилось отверстие на 10 мм. (работа то-же очень точная, так как уйти в лево или в право нельзя) и шпилькой всё стягивалось оооочень плотно! Внизу крепилось ушко, для подвешивания стола в будущем, сверху простая гайка. Мои 100 кг. эта конструкция выдержала без проблем, когда я бегал по ней монтирую стропила крыши. Затем набросал пол из строганой плахи. Предварительно обработав его снизу тёплой олифой в 2 слоя. Плахи укладывались с зазором в 5-7 мм., Для вентиляции и что-бы вода или снег весной не застаивались! В целом как планировал так и получилось. И даже успели пару-тройку раз посидеть в беседке компанией и семьёй! )))

В 2012 году решил обязательно отметить свое ДР в беседке. Пусть и незавершенной но с какой никакой крыше и обязательно за круглым столом. Так ка ДР у меня в средине лета, то времени было вагон. В апреле, как только сошёл снег были приобретены рейки 10х50х300 мм. и тёс на обрешетку.  Лес сложен для сушки на месяц. Затем у знакомого плотника приобрел сухой лес, плаха 50х150-200 мм. у него на рейсмусе прогнал для точного размера по толщине всех досок, а так-же торцы, для идеального прилегания друг к другу. Плахи требовались для стола. Стол задумывался круглый, диаметром 1,9 метра, на цепях с небольшой "болтанкой"! Стол собирал сам дома. . Засверливал под шканты, затем всё склеивалось и сжималось как сверху-снизу, так и по сторонам. Использовал брус 100х100 мм. для горизонтального выравнивания и струбцина для сжимания плах. Всё сохло неделю, если не больше. Затем выпиливался идеально ровный круг, обрабатывался, полировался, покрывался лаком  5-6 раз. По центру было отверстие под 10 шпильку, снизу сделал основание из дерева, и поставил "розетки" для крепления цепей внизу. Сверху стол висит на одной цепи, снизу 3 цепями ближе к центру распирается. всё вымерено по длине и с учётом натяжки. В итоге стол получился, но его один хрен немного, прям чуть-чуть выгнуло. Но это не мешает за ним сидеть, стопки не падают, да-же если качнуть немного. В целом всё получилось отлично. Единственное, сейчас есть в планах связать под него металлический каркас и исправить небольшую кривизну.  Погода в тот год не подвела, весна была отличной. Тепло, с начало апреля, май и в итоге свой ДР я ответил в такой конструкции:

Друзья думаю не обидятся, тем более что при таком качестве там хрен кого разглядишь ))). Прошу прощения, фотографировал на электролобзик, больше ничего современного под рукой не было(((

С лева сложены рейки на будущую обрешетку беседки! К сожалению это всё что есть из фото. В конце будет ещё одна фотка, тандем беседки и детской площадки. Остальное текст. Но и его осталось немного. ))

В 2013 году был приобретен поликарбонат, 2 листа  толщиной 4 мм. Его установил между рейками обрешетки беседки. Для того, что-бы было как можно меньше ветра. И это сработало. Изначально думал что он будет через 3-4 года крошится, как на теплицах, но нет, стоит 6 год и всё замечательно. Солнце не постоянно светит на него, а вода практически не попадает. Так-что в таком исполнение дерзайте.

Так-же купил метал на крышу. Искал что-то особенное и нашел. Профлист "перламутровая медь". Цвет переливается от желтого до ярко красного, иногда оттенки коричневого проявляются. Всё зависит от освещения, от угла просмотра и от влажности покрытия. Очень красиво смотрится, а с цветом беседки так вообще, огонь!

Затем рейки были построганы электрорубанком со всех 4 сторон, обработаны 2 раза пропиткой, цвет на фото виден. Несущая конструкция так-же обработана на 2 раза. Затем приступил к монтажу. Сначала крыша, затем первый слой обрешетки, затем поликарбонат и второй слой обрешетки. Работы стандартные, каждый делает в меру своих способностей и знаний! На верху беседки есть место для установки флигеля, но пока-что не могу найти именно то что хочу. Видел один раз в живую, давно правда, и на рекламных листах (да-же сейчас в одном месте) флигель в виде пивной кружки. Довольно больших размеров. Но у нас не купить, там где рекламируют, только обещают, а заказывать из вне, накладно доставка будет. Ну ничего, найду и водружу.

В 2019 году планирую залить фундамент под барбекюшницу. Первоначально задумка была соорудить её отдельно, но так как "старость не в радость", решил удалить одну стенку и на её месте соорудить барбекю под мангал и для казана место! Так-же сделаю лёгкие двери и ставни по тому-же принципу что и вся беседка. Что-бы можно было до самой поздней осени сидеть и не боятся холодных ветров и мокрых дождей. Поликарбонат опускается до самой земли, поэтому в целом можно будет организовать даже обогрев незначительный.

Да, забыл рассказать. В беседку сразу, когда ещё была связана несущая обвязка было заведено электричество. Под землёй от бани проложена водопроводная труба 32 мм., на глубину 50 см. а в неё медный кабель. Так-что в целом беседка вполне жизнеспособная. И музыку включить и освещение организовано! Размеры по диагонали 4,5 м. Высота в беседке от пола до диагональных лаг 2,1 м.

Финансовый вопрос то-же озвучу. но не забывайте, что каркас можно сказать достался бесплатно. Только за распиливание лиственницы и за доставку  вышло порядка 4 тыс., железо 6 тыс., поликарбонат 2500 р. , пиломатериал 10 тыс., стол порядка 3000 р., пропитки ушло много, на 3-4 тысячи. По мелочам ещё где то 5 тыс. и того прибл. 35000 р. Многих цен точно не помню, но максимум разбег 200-300 р.

Прошу простить меня за ошибки и за качество фотографий и их малое количество. В будущем исправлюсь ))).

Всем удачи и хорошего настроения!

Пинайте!!!!!! :)

p.s. Баянометр опять зашквар выдаёт! (

Первый слой грунтовки высыхал ночь. Второй слой высыхал 4 часа.

Для разравнивания наливного пола использовал самодельную рейку. На фото... Скрутил её из профиля для гипсокартона.

И понеслось...

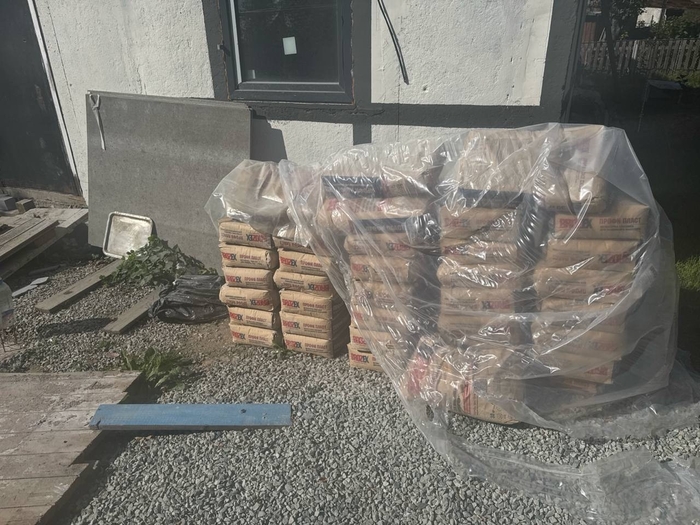

На площадь этой комнаты 18,15 м2 было израсходовано 12 мешков по 230 р. мешок. Сама смесь понравилась. Жидкая, хорошо растекается при работе с рейкой. Через 6 часов пол был сухой.

Делал это в первый раз. Результатом очень доволен.

На выбор этой марки полов и на способ разравнивания рейкой меня вдохновило вот это видео:

Фотографировал уровнем...

Бурим при помощи ямобура лунки, закидываем в них каркасы:

Устанавливаем опалубку, чтобы сваи по высоте были выше будущей отсыпки и бетонной подготовки, а их верхняя отметка соответствовала проектной  или планируемой отметке «ноль»

Стреляем по высоте, выравниваем опалубку, заливаем сваи

Сравниваем с планом то, что у нас получилось. Все в порядке, количество свай совпало, местоположение и высота тоже? Идем дальше.

Строительными нормами не рекомендуется ленту, которая будет связывать сваи, заливать прям в не подготовленный грунт. Нужно подготовить основание, так как влага, необходимая для правильной реакции и набора прочности бетона помимо испарения будет еще и просачиваться в грунт. На выходе - фундамент плохого качества.  В чем заключается бетонная подготовка? Ну, сначала по периметру будущей бетонной ленты делается отсыпка грунтом. Пгс -  нормальный вариант, можно дресву. Что есть из доступного короче. Сантиметров 15-30 Затем щебень или пгс, который трамбуется вибротрамбокой, с проливанием воды для лучшего уплотнения.  Далее делаем стяжку по периметру из тощего бетона, на которую выставляем каркас ленты и опалубку. Каркас ленты перевязывается с каркасами свай. Выпуск арматуры каркаса свай в идеале должен быть на той же отметке, что и верхняя отметка каркаса ленты, так мы свяжем их в единую железобетонную конструкцию

То есть на этом этапе мы имеем:

-залитые сваи , которые торчат из земли примерно на одном уровне по нивелиру.

-выбраный или отсыпаный грунт, в результате чего получилась траншея по периметру будущего фундамента или отсыпка выше базового слоя грунта

- уложенный и протрамбованый щебень или пгс

- залитая по уровню стяжка из тощего раствора шириной 500-600 мм без армирования (это и есть бетонная подготовка, на которую выставляется каркас с опалубкой и которая не дает влаге и «бетонному молочку» просочится в грунт, а так же позволяет быстро и ровно выставить опалубку)

На этом земляные работы можно закончить, но есть еще такая тема, как дренаж. От фундамента нужно отводить воду, поэтому заранее закладываются дренажные трубы, или лотки или еще чо то там. С технологией водоотвода и его необходимостью в том или ином случае я не очень знаком, поэтому отдаю на откуп специалистам и освещать этот вопрос не буду. Скажу лишь, что это делать нужно.

Выставление опалубки. Если есть возможность использовать мелкощитовую-это здорово ускорит и облегчит процесс. Если нет-доска дюймовка и много много много распорок. Внутренних и внешних.

Выставляем опалубку, фиксируем тягами и трубами, укладываем бетон

Через три дня снимаем опалубку и делаем обратную засыпку пгс-а во внутрь

Все это трамбуется, при этом грунт засыпается послойно, а не всей массой,  с проливкой водой. Засыпаем до необходимой отметки:

Дом без подвала, поэтому выравниваем грунт по необходимую отметку, отсыпаем щебнем, заливаем стяжку тощим раствором. Сверху прокладываем утеплитель и выставляем опалубку для плиты:

Утеплитель хоронится под плитой. В данном случае получился такой пирог:

-дресва 40 -50см

-пгс 25-30 см

- щебень 5-7 см

- стяжка 5-7 см

-полиэтиленовая пленка

- утеплитель 5 см

Затем армируем плиту. Армирование выполняется в 2 ряда, толщина плиты 200 мм.

Далее укладываем бетон:

Через два дня убираем опалубку:

Ленточно-свайный фундамент с утепленной плитой готов. Теперь возникает вопрос- как это долго делается и сколько это стоит?

Я озвучу обьемы, и прикинем в рублях, при условии что стройка рядом с городом и все инертные и материалы находятся в шаговой доступности:

Площадь плиты 54 м2

Материалы:

Количество свай  21 шт по 2,5 метра по 800 руб метр = 42000 руб

Обратная засыпка  - 64 м3. Куб пгс 350 руб = 22400 плюс доставка 7000

Щебня - 6 м3 куб 800 = 4800 плюс доставка 2500

Бетона на сваи - 0,6 м3 - готовили сами на месте, марка 250-300, возьмем по нашей рыночной 5500 руб за куб с доставкой = 3300 руб

Подбетонка для фундамента - 3,5 м3 цементно-песчаного раствора 1 к 5, так же по рыночной - 3500 за м3 с доставкой- 12250 руб

Бетон для ленты - 8 м3 куб 5500 = 44000

Обратная засыпка после заливки фундамента - 50 м3 - 350 за м3 = 17500 + 7000 доставка

Утеплитель «Изопинк» 54 м2 - 830 руб за м2 = 44820 руб (с доставкой, пленкой и армированным скотчем)

Плита - 10 м3 - 5500 за м3 = 55000 руб

Мелочи - доска, электроды, диски, перчатки и прочее- около 12000 руб

Арматура грубо 2,8 тонны, у нас она сейчас стоит 44к за тонну = 123 200 руб.

Итого себестоимость: 397 770 руб.

Механизация

Добавляем аренду опалубки (у меня-своя, поэтому мне чуть проще) - на заливку фундамента нужно 1 неделю максимум, на такой обьем аренда обойдется не дороже 40000 с доставкой от хозяина и обратно в черте города.  Леса и гвоздей/шурупов я думаю, понадобится на такую же сумму, плюс-минус.

Работа экскаватора: минимум 35 машино-часов, 1000 -1500 час = 35000-45000

Вибротрамбовка. У меня так же собственная, аренда 500-800 руб/час,  или 2000-3000 сутки. Минимум 14 дней = 28000-32000 руб, плюс дизельное топливо.

Итого по разделу оснастка и механизация:

Миниму 117 000

Если делаем не сами, работа по устройству подобного фундамента в среднем у нас по рынку стоит 140 000 руб, если выполняется мелкощитовой опалубкой. Если колотить самим-берут дороже, иногда в два раза.

Подытожим:

-материалы 397 770 руб

-оснастка и механизация 117 000 руб

-фонд оплаты труда 140 000 руб

Минимальные затраты на устройство фундамента для дома площадью 54м2 - 654 770 руб.

Добавьте 10 % непредвиденных затрат и выйдете на реальную стоимость хорошего, долговечного фундамента.

Цифры даны примерные, в разных регионах сильно все разное, неизменны обьемы, поэтому каждый может посчитать для себя сам. Высота ленты (и, как следствие, объем обратной засыпки) определяется исходя из местоположения будущего дома, как он расположен относительно дороги и общеуличных водных стоков. Описываемый фундамент находится ниже уровня дороги на 700-800 мм, соответственно плита пола должна быть на одном уровне с дорогой. Вроде понятно изложил, вопросы как всегда в комментариях. Надеюсь, кому то будет полезно.

Готовим площадку: отступаем от забора 5 м (красная линия застройки) - так определено градостроительным планом, выверяем диагонали и натягивает веревку в качестве ориентира для того чтобы спланировать грунт

Уровень земли отбиваем обычным лазерным уровнем bosch и устанавливаем в качестве "маячков" деревянные брусочки на которые далее лягут сваи и закрепится опалубка. Существенный недостаток такого метода - это необходимость ведения работ в темное время суток, но ничего не мешает использовать водный уровень, нивелир и т.д.

Копаем траншею под установку ж/б лотков (решил выполнить в подземном исполнении), в них будут уложены трубопроводы отопления, горячего и холодного водоснабжения. Трасса сразу за забором

Планировка завершена

Ещё раз берем рулетку все перемеряем, размечаем, бурим, варим и устанавливаем армокаркасы в местах стыковки/примыкания свай

Должно получится что-то подобное

Ну и собственно сам монтаж

Далее заканчиваем установку арматуры уже по-месту

немного неудобно было бурить в наклонную поверхность, но в процессе приноровился

Между делом копаем траншею под кабель электроэнергии. В траншею установил пластиковую трубу и в нее пустил кабель СИП 2*16

Собираем опалубку

Берем вибратор и погнали...

Опалубку еще не снимал, займусь этим весной. Всем спасибо за внимание. По мере продвижения строительства буду дополнять.

Сегодня черно-белая серия

;-)

моё

Внутри было тепло, забыл что надо фотик сразу из машины в дом заносить, сразу запотело

;-)

Но снял защитное стекло, это помогло.

Так как на улице еще около 0 градусов, то все окна в доме приоткрыты, благодря чему внутри не "как в бане", влажность уходит потихоньку.

Проем на чердак, виден слой утеплителя.

Пока он открыт, после штукатурки будет утплен и закрыт пока наглухо, до времен, когда сделаю люк с лесенкой

Красиво, ровненько. Но окончательный вид стены примут, когда высохнут и станут белыми (гипсовая штукатурка)

На улице уже в отдельное место сложен мусор, после завершения работ будет привезен контейнер, в который это все будет погружено и увезено.

А "сосед" сзади по диагонали всё растет.

Здесь будет установлен щиток с автоматами.

Следующая серия будет на днях видимо уже после завершения штукатурных работ

;-)

Оригинал поста и ссылки на все предыдущие серии здесь

Также присутствует датчик температуры воды в системе, и выход на циркуляционный насос. О насосе я писал в прошлом посте, если собираетесь ставить - го читать https://pikabu.ru/story/ustanovka_tsirkulyatsionnogo_nasosa_...

У системы много функций и регулировок, более подробную информацию о данной системе легко найти в интернете.

Собственно, некоторые важные моменты опишу тут, остальное - в видео .

-О выборе вентилятора: выход на вентилятор 220вольт, то есть можно установить более дешевый вентилятор, например для вентиляции:

Жаль только заслонка там не стоит, но есть заслонки для вентиляции. Короче, кто хочет экономить и есть голова, сам придумает как (можно еще вентилятор от автомобильной печки поставить)

-Не прожгите котел! Настройте обороты вентилятора, ибо он разгоняет угли до температуры, которая может привести в негодность ваш котел. Лучше пусть будет плавнее, но безопаснее, согласны ?

-Проверьте систему на закипание. Порой свет отключают. Котел перейдет в режим тления, но не закипит ли он без насоса? Испытайте систему в таком режиме, под бдительным контролем.

Вот, собственно, и все. Возможно забыл о чем то в видео, ищите в комментах ) И пишите что думаете об этом)

Друзья, еще не зима, но результаты уже такие :

- 2,5 ведра антрацита (10л ведро) горят более 13-ти часов, при температуре системы 55град, и среднесуточной температуре за окном в +8 градусов;

- 4 ведра антрацита горели более 24-х часов.

В процессе горения закладка топлива дает усадку, что дает возможность загрузить еще топлива. Также можно раз в сутки вычищать золу, чтобы в топочной камере стало больше места. Таким образом, можно поддерживать горение фактически неограниченное время. У меня получалось более 2-х суток. Возможно было бы и больше, но я там просто не живу.

Спасибо за внимание, подписывайтесь на меня, я погнал делать что то новое ! Удачи в ваших делах, пока !

В этот момент я подключился к процессу (впервые! за три месяца), сделал несколько звонков и убедил представителей собственников окрестных земель, что лучше подключить нам воду как можно быстрее, пусть и вне очереди, о которой мы узнали час назад). СПАСИБО им за то,что пошли навстречу. В общем в субботу рано утром слесарь всё сделал и работа продолжилась

В прошлом посте была видео прогулка по второму этажу, с которого начали работу штукатуры.

А это видео прогулка по первому этажу и состоянию дел на текущий момент:

зы. в прошлой серии забыл сказать, что провод электричества от столба до дома уже зарыли

2.

3. Ровненько однако!

;-)

4

5. После штукатуров будет подключено электричество по всему дому, затем сделан монтаж теплых полов и водопровода внутри дома, затем останется только стяжку пола сделать.

Параллельно с этим будут врыты кольца для канализации и труба до них, ну и в доме розетки/выключатели/патроны установят. Вроде все оставшиеся работы входящие в предчистовую сдачу дому перечислил.

Но об этом в следующих сериях!

Оригинал поста и ссылки на все предыдущие серии тут

2. Таки мы выбрали цвет морской волны!

3. Фотографии позавчерашние

4. Когда принимали металл и доделывали карниз

5. А это уже вчерашний день! Наконец мы смогли оценить как же будет выглядить сочетание

соломы+морской волны и зелени вокруг дома.

И нам таки очень понравилось!

;-)

6. А вот и окна привезли.

7. Совсем другое дело!

;-)

Окна белые (профиль КВЕ пятикамерный, стеклопакет двухкамерный) с монтажом подоконников, отливов, москитных сеток - это была цитата из договора

9. Такой цвет интересный, при разном освещении и угле зрения - по разному выглядит

;-)

13. В честь нашей Амины ВСЕ окна в доме будут с ключом, ибо она мгновенно залезает и открывает, что угодно, как только отвернешься.

А так - ключики все убрал - и душа спокойна

;-)

17. В итоге щель между подоконником и лестничной площадкой - 9 см, Амина туда точно не пролезет

Как я уже отвечал ранее - мне предлагали доложить кирпичи и сделать подоконник выше площадки (как изначально планировалось), но я решил оставить все как вышло - окно больше захотел оставить и естественное освещение под лесницей будет теперь зато.

18. Эх, красотища!!!

;-)

Оригинал поста и ссылки на все предыдущие серии тут
