Краткое содержание предыдущих серий:

• - Первая часть (разрабатываем план)

• - Вторая часть (обсуждаем устройства Реле напряжения)

• - Третья часть (как это выглядит)

• - Четвертая часть (расшифровка содержимого вводного щитка) - сейчас вы читаете тут

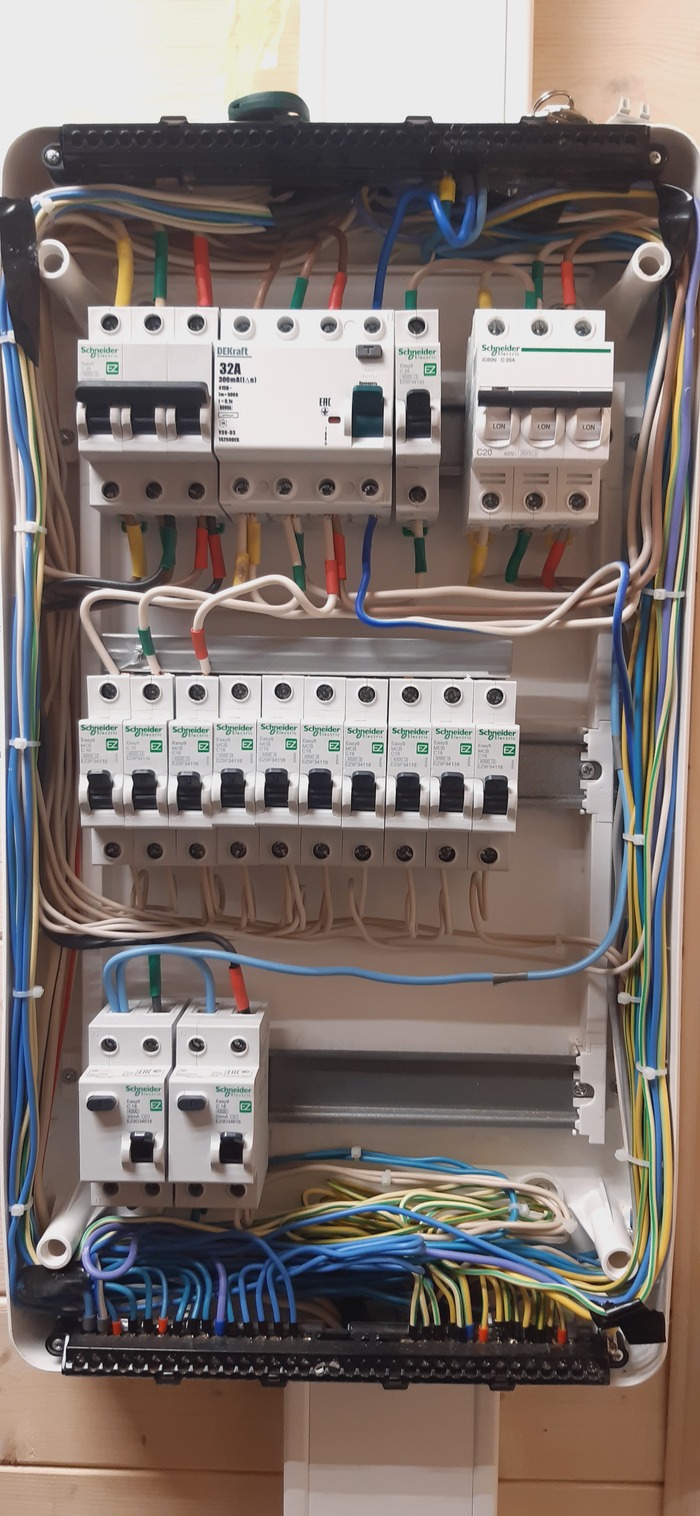

По-по-рядная расшифровка содержимого моего вводного щитка мечты для дачи.

1 ряд:

• - 1. Реверсивный рубильник TOMZN TO419G 4P 63A трехпозиционный

• - 2. Реле контроля напряжения трехфазное TOMZN TOVPD3-63VA 4P

• - 3. Автоматический выключатель С16 (станок)

2 ряд (неотключаемая группа):

• - А. Байпас. Автоматический выключатель

• - В. ДИФ-автомат на неотключаемую группу

• - С. Реле для Контакторов фаз

• - С1. Резервный автомат для выключения фаз

• - D. Выключатели 3 шт. не отключаемого питания (модем+камеры и т.д.)

• + позиция Н в 3-я ряда

3 ряд (отключаемые через реле фазы и холодильник)

• - F1. Фаза 1. УЗО и Контактор (отключаема через реле С, ряд 2)

• - F2. Фаза 2. УЗО и Контактор (отключаема через реле С, ряд 2)

• - F3. Фаза 3. УЗО и Контактор (отключаема через реле С, ряд 2)

• - Н. Холодильник. Выключатель + Реле, неотключаемая позиция, питается 2 ряд

Реле С управляется, как через Wi-Fi, так и по радио-каналу 433 МГц.

Как считают достопочтимые Доны, в каком месте ошибка?

Дело в том, что я её (ошибку) не вижу - но она-то есть

Тестер розеток и УЗО - многофункциональный инструмент, который поможет вам быстро и точно проверить состояние вашей электросети.

Тестер оснащен светодиодной индикацией, которая позволяет определить правильность подключения евро-розеток к электролинии с УЗО. Вы сможете легко определить, есть ли заземление, ноль (нейтраль) и фаза, а также избежать путаницы между ними.

ЖК-дисплей отображает величину теста УЗО, напряжения в сети и тока утечки, что позволяет быстро и точно определить состояние вашей электросети. Ссылка на такой тестер

Задача: соединить разнородные автоматические выключатели и прочие устройства защиты в щитке для неотапливаемого помещения в средней полосе России.

Найденные решения для соединения.
1. Не делать мозг, накрутить из однопроволочного одножильного провода 4-6 мм3 петель, их зачистить и пихать в клеммники автоматов.
2. Наконечники НШВИ 2х4 или 2х6 мм2, под многопроволочный гибкий кабель. Самое красивое и удобное, но плохо подходит для неотапливаемых помещений.
3. ГМЛ-П, соединять попарно, два свободных конца пихать в клемму.
4. НШП, соединять попарно,  в клемму -- собственно НШП.

Клещи КВТ ПК-16у есть. На чём остановиться и есть ли ещё какие-то варианты?

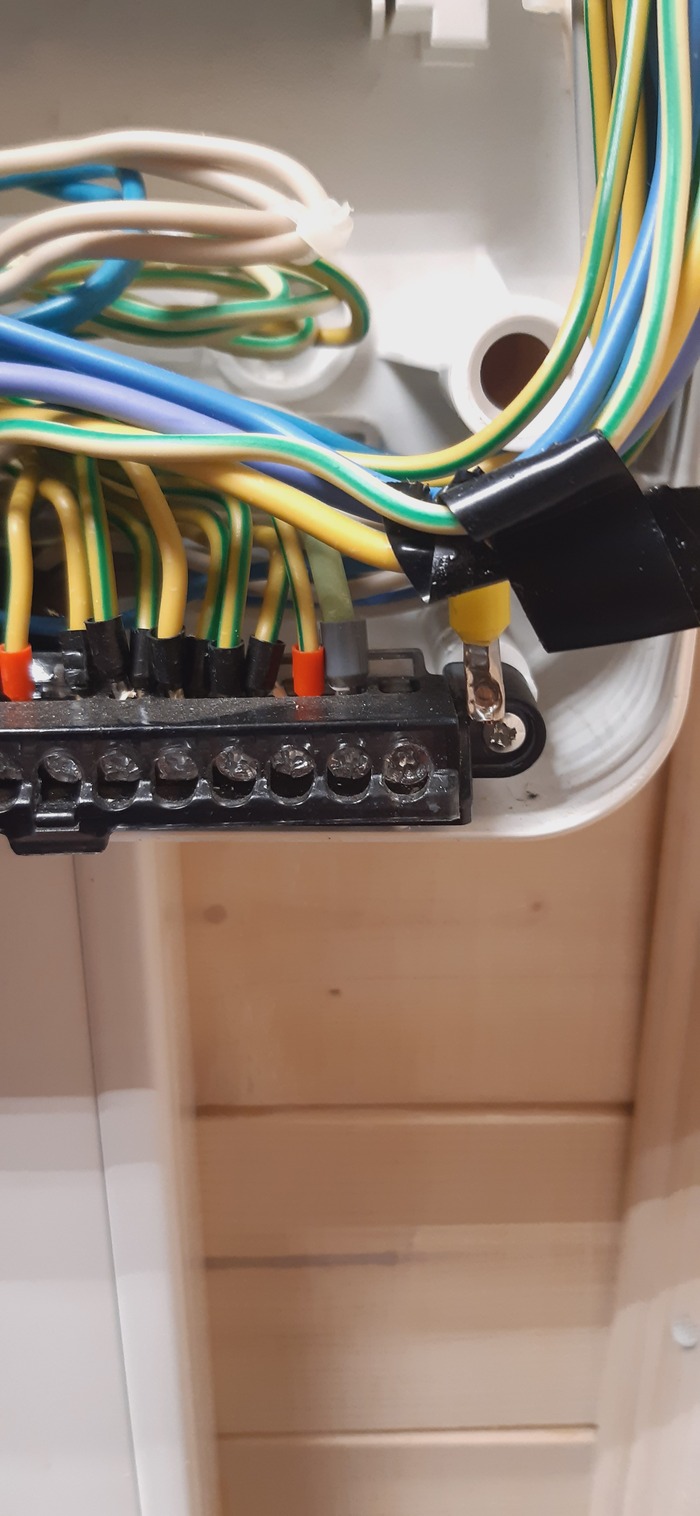

Заземление отсоеденил
