Строю дом. Электрика.

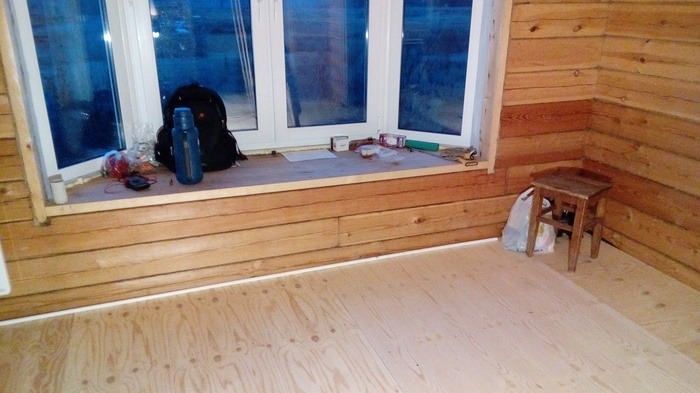

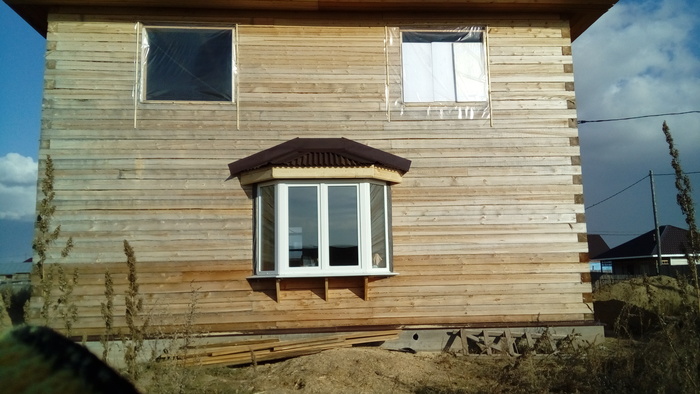

Строить самому только по выходным - дело медленное чрезвычайно, поэтому я нанял бригаду, которая мне за четыре дня до конца утеплила перекрытия, сделала погреб, чистовые полы и крышу над эркерным окном.
Далее снова сам делаю электрику, тоже долго, но это уже никому кроме себя не доверю. Дали мне 3 фазы и 15кВт максимальной нагрузки.
Про ПУЭ. Местами нарушаю, но, имхо, правила эти от современного оборудования и материалов давно отстали и неукоснительно соблюдать их (в отдельных областях) глупо. Некорректный пример, но всё же: в "Европах" используют те же материалы и оборудование, но при это правила гораздо мягче. Считаю, что главное надёжные соединения при монтаже и последующее соблюдение техники безопасности при работе с электричеством в целом.
Нарисовал такую схему:
Подробнее о схеме. Она мало читабельна, но это для себя. Вводной автомат 3-х полюсный, ноль идет сразу в противопожарное УЗО, такой способ ввода с Иркутскэнерго был согласован, претензий, как и особых требований у них не возникло. УЗО сделал по одному на фазу, т.е. основная задача для меня - защита человека, а не локализация возможной проблемы. Отдельные УЗО для 3-х фазных приборов и санузла (с током утечки 10мА). На УЗО написаны кВт'ы - считал для себя примерную нагрузку на фазу. Отдельный щиток будет в погребе-подвале, т.к. там выходит подвод в кессон. Запитается там сам насос, реле давления, свет в погребе, кессоне и розетки.
Собрал шкаф ABB на 56 модулей, размер выбран "на вырост", т.к. потом появится пристрой, гараж, баня, беседка и т.д.
В основном всё Schneider Electric. EKF вводной автомат и противопожарное УЗО (100мА, тип S), я их потом поменяю, но это не точно. Собран шкаф пока частично, т.к. не все автоматы и УЗО ещё купил, они заказаны и пока не пришли. "Сопли" висят временно, когда подведу все линии, соберу всё аккуратно. Собирал кабелем ПуГВ, сечением 6мм в квадрате, обжимал наконечники НШВИ. Шины не использовал, т.к. автоматов мало, посчитал, что не нужно. Вводной СИП в гофру потом спрячу.
Для меня большим разочарованием оказалось, что в Иркутске крайне скуден выбор электротехники. Просто придти и купить что-то конкретное сложно даже у официальных дилеров и даже под заказ! Например дополнительную планку вниз для модулей N и "земля" так и не нашел, как и самих модулей. В итоге купил IEK'овские модули N на din-рейку.
Кабель использую только ГОСТ ВВГнг, ВВГнг-ls, в гофру его прячу только для удобства прокладки. Сильно нагруженные линии провожу максимум с одним соединением\ответвлением, веду всё преимущественно по потолку, потом натяжным потолком всё прикроется.

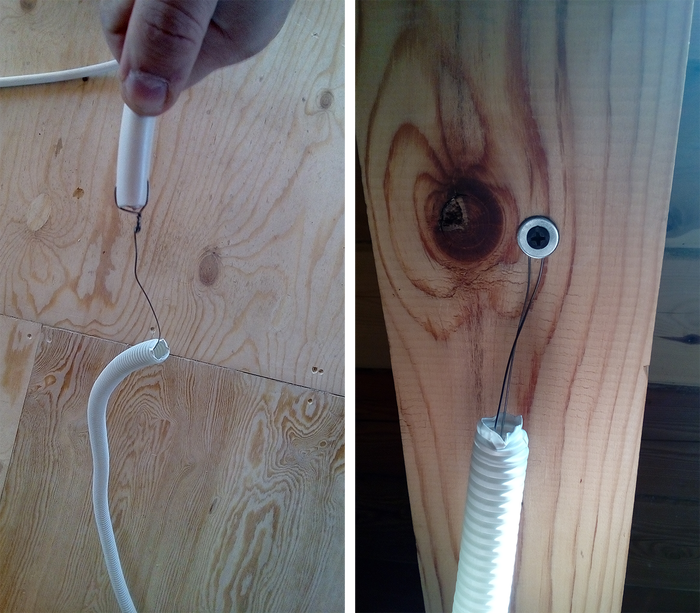

Протягиваю вот так:
Протяжкой гофры протыкаю кабель, делаю петлю. Другой конец креплю саморезом с шайбой к стене. Один легко протянул отрезки 15 метров ПВС 5x2.5 и 10м ВВНнг 3х2,5 без проблем.

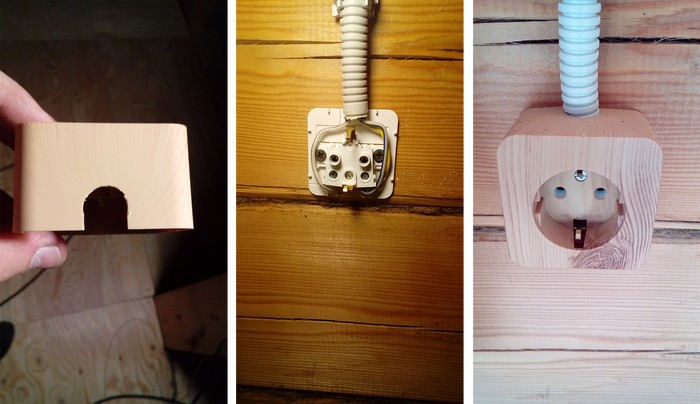

В розетках под гофру отверстие сверлю перовым сверлом на 15мм, немного ножом подрезаю, получается аккуратно.

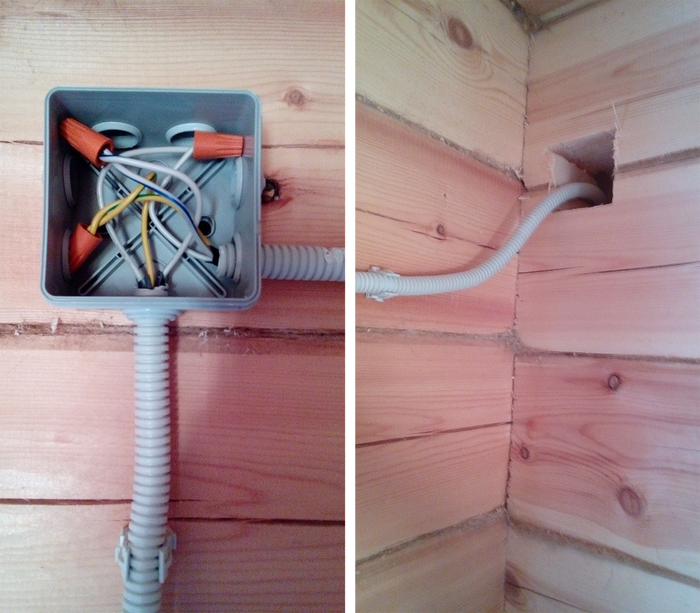

В коробках собираю на СИЗ'ах. В стенах сделал пропилы для прокладки кабеля.
Сейчас в доме висят два конвектора по 2кВт каждый, греют только чтобы дом не промерз, хотя на полной мощности за 4 часа прогревают первый этаж так, что жарко становится. На неделю оставлял их на мощности примерно по 1 кВт'у, сожрали электричества они примерно на 190р., 1кВт⋅ч у нас стоит 0,707р. Позже поставлю ещё два и будут они меня этой зимой греть, т.к. на котел и водяное отопление денег не хватило сейчас...

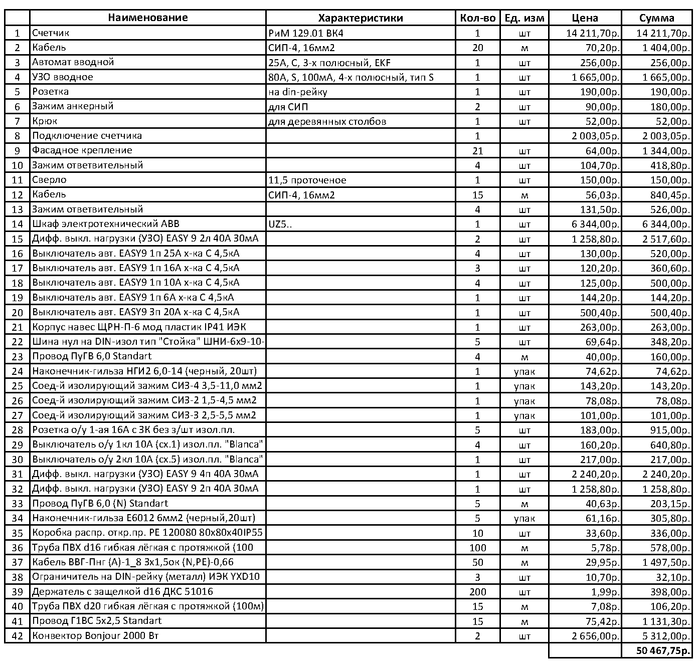

Стоимость электрики на данный момент:

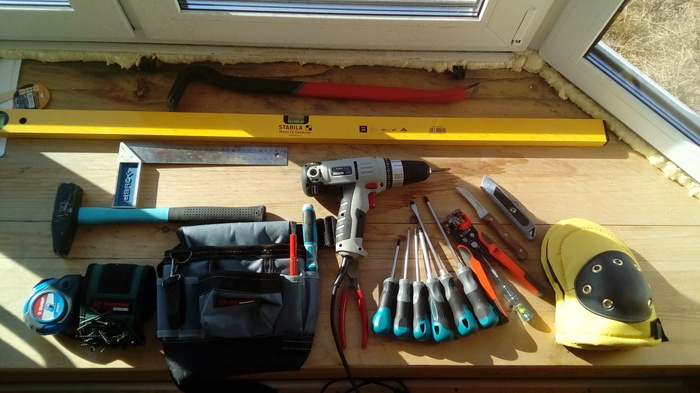

А вот мой основной инструмент:

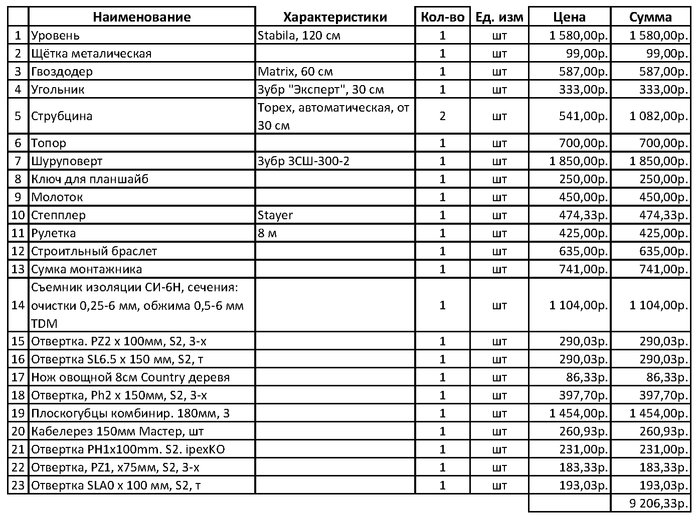

Его стоимость (на фото не всё):
Ножом овощным я разделываю внешнюю изоляцию кабелей - подходит идеально. Искал я нож профессиональный, но нашел только какую-то хрень за 600р. Один, конечно, нашел отличного качества, но за 2800р...
В общем осталось мне дотянуть электрику, , установить насос в скважину, сделать водопровод, установить и подключить сантехнику и можно заезжать...
