Добрый утроденьвечерночи друзья!
Недавно мне принесли вот это.
Предыстория проста:
Телефон перестал ловить сеть - вечный поиск денег сети. Ситуация довольно распространенная и вариантов немного:
1. Обычный реболл модема.
2. Реболл модема с восстановлением двух пятаков, рвущихся от лёгких ударов(техническая недоработка или преждевременное старение).
3. Замена контроллера питания модема.
4. Замена трансивера и ещё двести тысяч причин, почему сеть не работает.
Ну и собственно человек решил сам сделать так называемый "прогрев мАдема". А сделал он это строительным феном...
И так как он не знал где находится модем, то решил прогреть сразу всю плату. Снял все защитные экраны и давай наяривать делать ремонт.
Плата от iphone 6 не смогла пережить прогрев строительным феном и ушла в мир иной dfu режим(режим восстановления).
Невооружённым глазом замечаю отсутствие контроллера дисплея и одного слоя платы под ним:

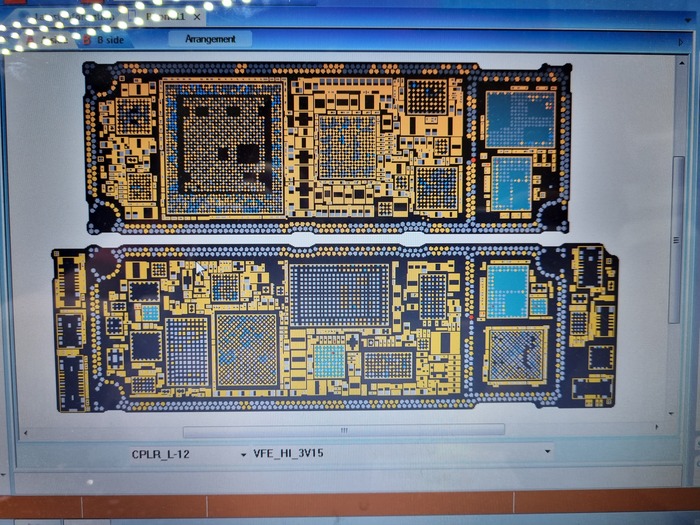

Печально. А должно быть вот так:
Вызов принят)) Буду восстанавливать по аналогичному рисунку.
Для начала зачищаю оставшиеся дорожки:
Дальше в дело пойдёт УФ лак для ногтей.
Первый слой самый тонкий, для лучшего схватывания с платой:
После нанесения второго слоя лепим первые новые дорожки:
Конфетки - Бараночки...
Крючки да петелечки...
Ладно. Продолжим. Заливаю первые крючки лаком, формирую лунки для припоя и опять сушить сухари, что бы при восстановлении следующих дорожек они не отлетали:
Следующим шагом добавляю ещё дорожек:
Это черновой вариант.
Далее заливаю весь колхоз водкой лаком.
А вот предфинальный результат:
Дальше интереснее.

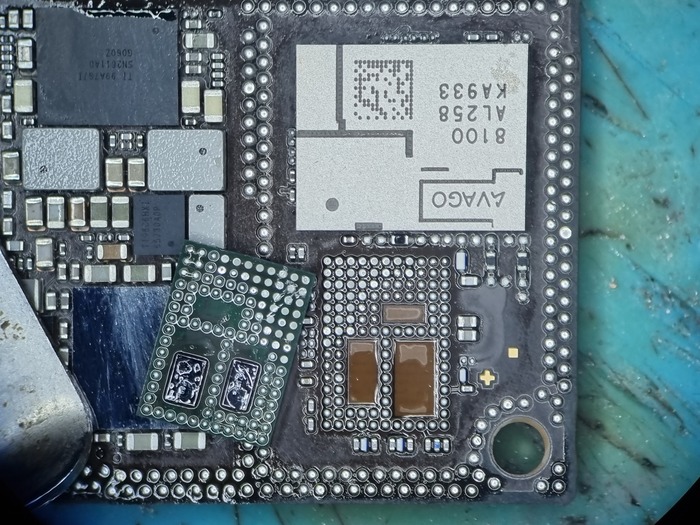

Обычно накатывают шары на микросхему, а потом устанавливают на плату. Тут же будет несколько иначе - сначала накидаю шары на плату, а сверху на них установлю микросхему:
Это черновой вариант. Пропаял феном на низком потоке воздуха с температурой 260.
Вот окончательный результат:
Если сравнивать с первым фото другой платы, то можно заметить, что тут не хватает одного шарика. Он дублирующий, так что не требуется.

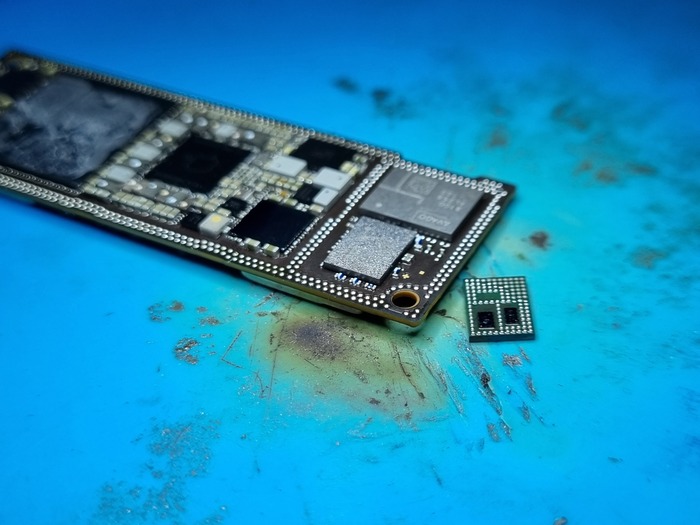

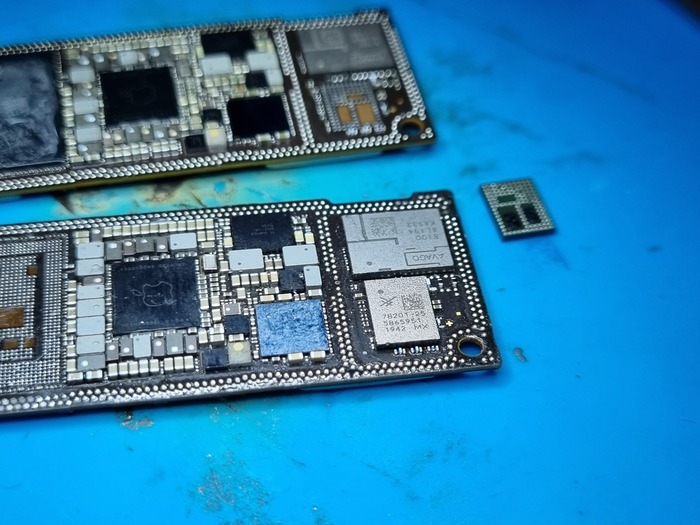

Дальше снимаю с донора драйвер дисплея и контроллер подсветки (он кстати тоже был неисправен, т.к были физические повреждения) и снимаю с них припой.

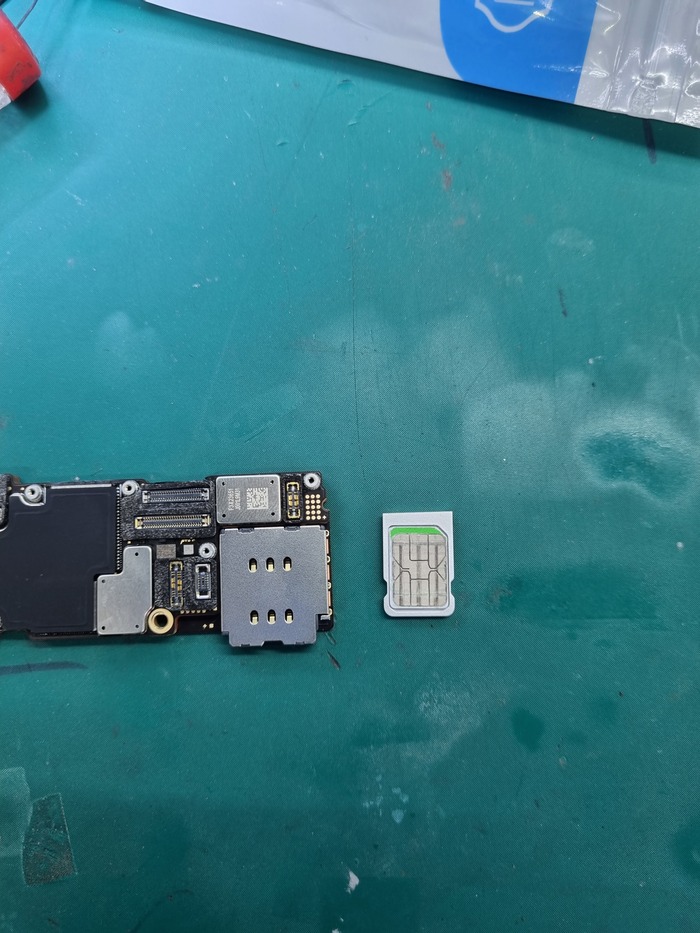

Вот они на сим-карте для масштаба:
Так, есть одна попытка для установки, иначе придётся заново укладывать шары на плату, позиционировать и возможно даже восстанавливать оторванные дорожки, сделанные мною же.

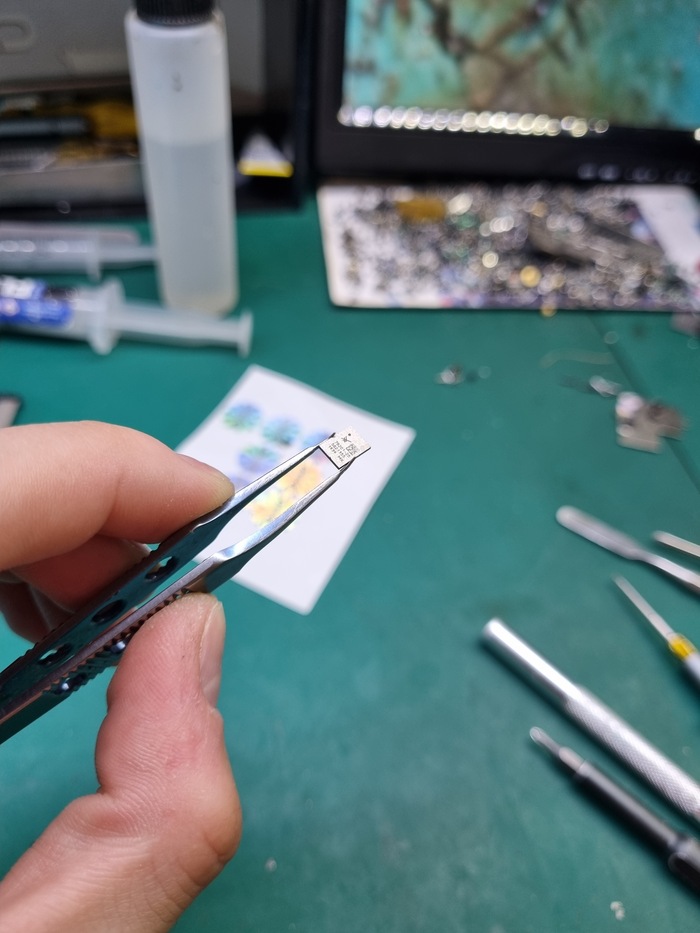

Ставлю:

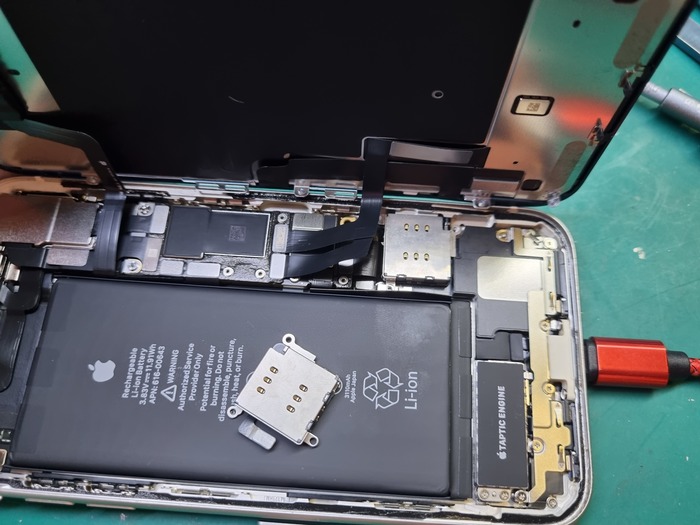

Собираю необходимое для прошивки, подключаю к компьютеру и...
И всё! На 15% должно загораться яблоко и полоса прошивки. Но дисплей молчал. Плюс ко всему процессор не увидел нанд. Как то всё печально.
Осматриваю плату и вижу:
Треснувшая микросхема antirollback. Без неё процессор даже не посмотрит на внутреннюю память.
Так же обрывы sda и sdl приводят к ошибке 9. Восстанавливаются путём спиливания угла процессора и тянутся перемычками до этой микросхемы.
У нас лёгкий случай. Просто заменим её с донора.
Вжжух... Готово:
Но как всегда всё делается не с первого раза)) Я тут опять снимал микросхемы драйвера дисплея и подсветки, так как они оказались неисправными, ругался. Много ругался, но установил другой комплект с донора и всё сразу заколосилось:

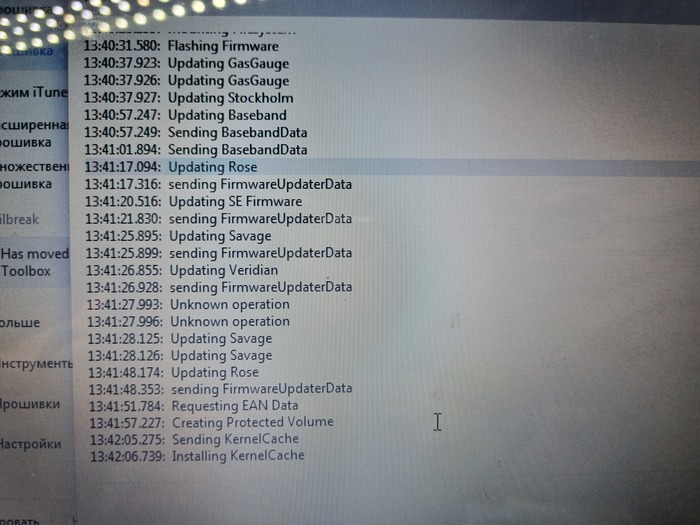

Прошивка пошла от замены антироллбека, а изображение и подсветка появились после замены комплекта микросхем:
Но... Сети как не было, так и нет)))
Буду реболлить модем, восстанавливать 2 пятачка, затем менять контроллер питания модема, потом трансивер и ещё двести микросхем, что бы найти потерянную Алису сеть.
Это была предыстория для лёгкого чтива.
"Восстановление трупа" часть вторая:
Так как человек предупрежден о дополнительных расходах на сеть то продолжаю.
В данном случае телефон проходит активацию. Значит модем он видит и скорее всего есть прошивка модема.
Его я трогать не буду.
Это размышления о лёгком ремонте пока человек вспоминает свой пароль от айклауда))
"Зайду в информацию о телефоне странице приветствия и нажму восклицательный знак с правом нижнем углу экрана.
Вижу там серийный номер и imei. Хорошо. Вставляю симку. Есть реакция хорошая реакция на раздражитель))
Можно откинуть модем и его ебальник питальник контроллер питания.
Следующий по цепочке идёт трансивер..." - думаю я про себя.
Но как показывает практика, то во всём виноват Петрович модем.

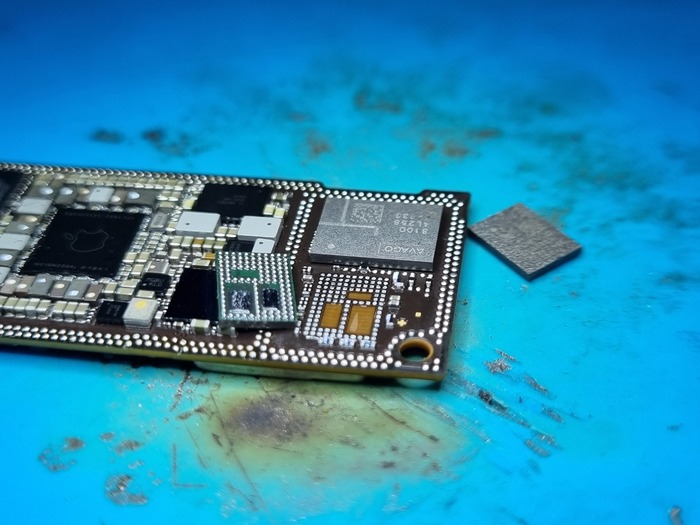

Снимаю его:

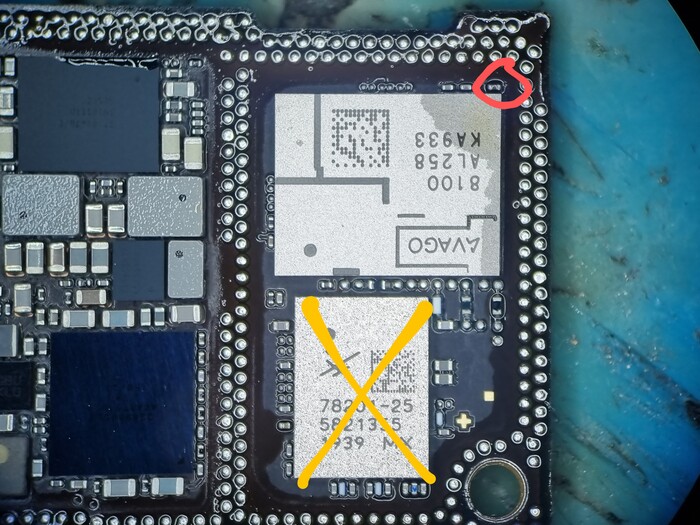

Ясно. Телефон ударник. Оторваны 3 пятака. Типовушка - опять крючки да петелечки:
Сушу плату и накатываю свежие шарики на модем.

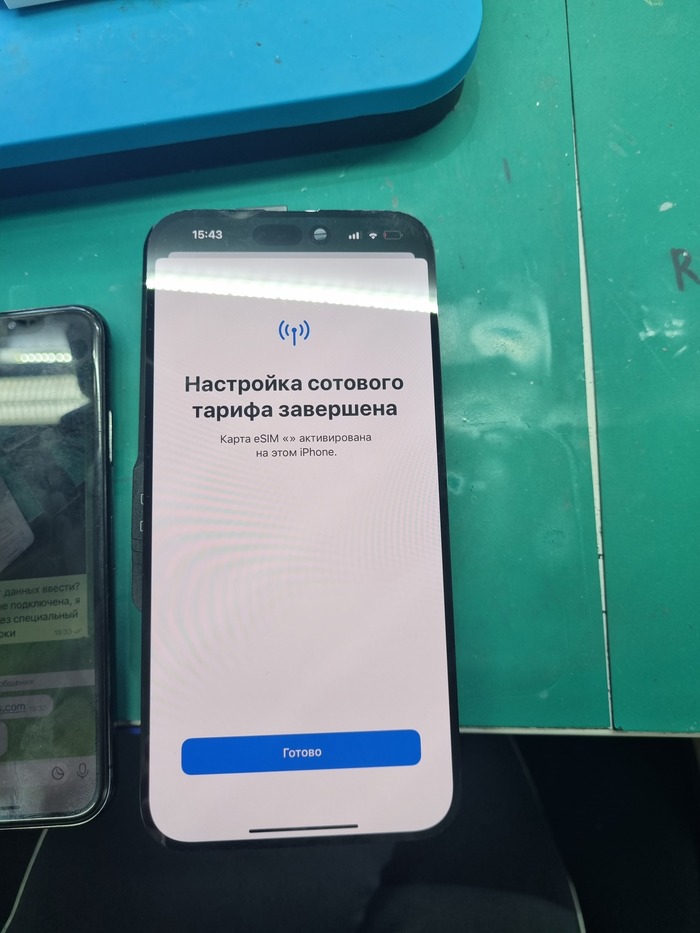

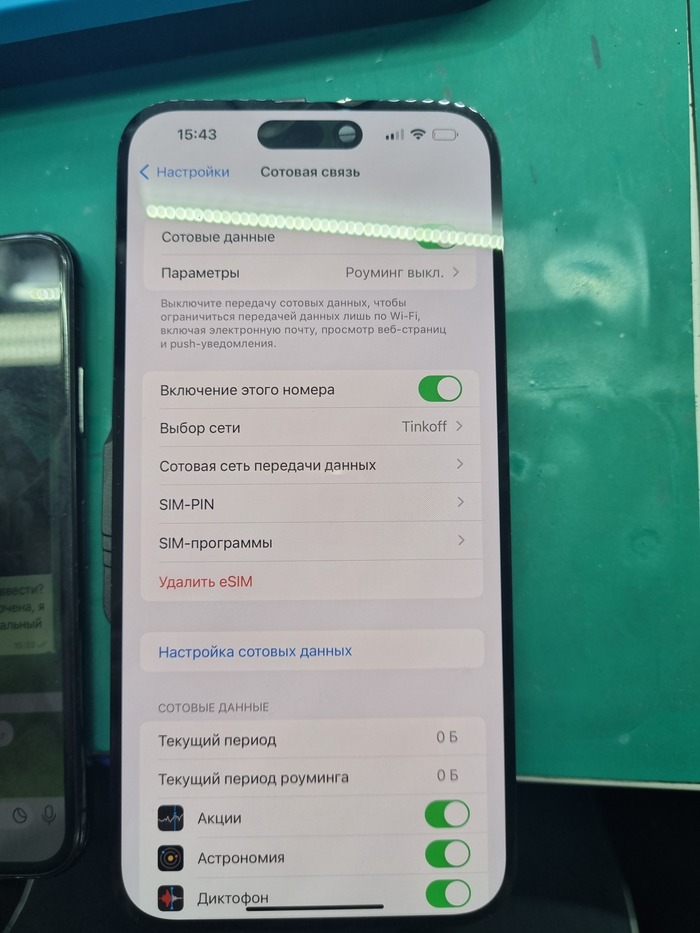

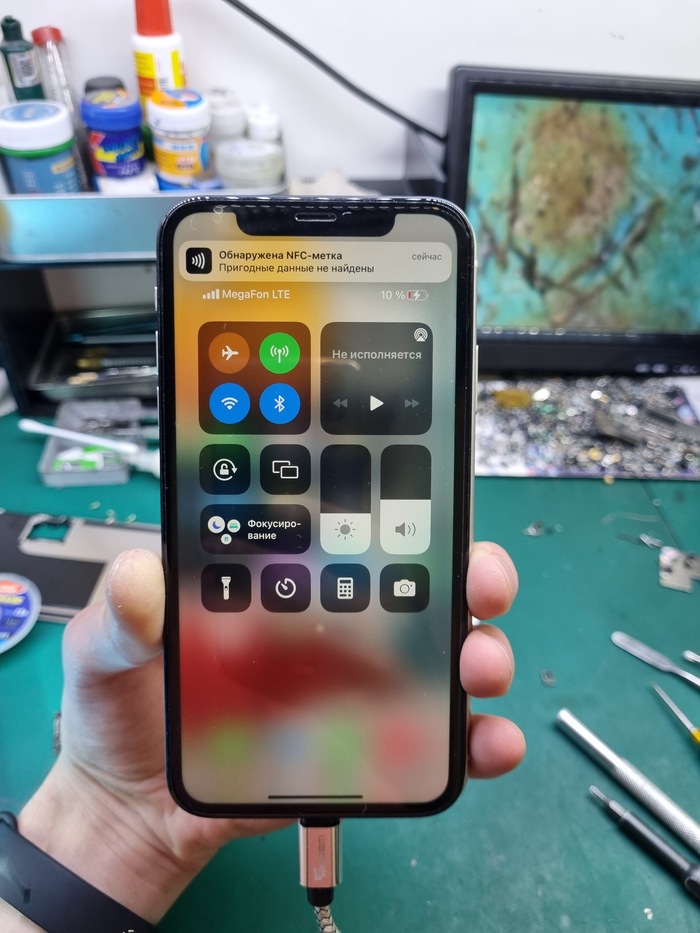

Есть сеть. Порядок. Мажу термопасту на процессор и собираю все защитные экраны:
