Улетел с телефоном, а прилетел с айподом. Iphone 14 pro max⁠⁠

Добрый.
Как известно, 14 серию яблок официально сейчас нигде в России не купить.
С момента выхода в большинстве случаев их изначально завозили либо из Дубаев, либо из америки, предварительно отстояв очереди в магазинах.
Позднее они стали появляться в магазинах как не ростест, видимо договорились с таможенниками на завоз крупных партий.
Так вот, клиент купил американскую версию 14 pro max и как то раз решил сгонять на отдых в другую страну.
Всё было хорошо, а вот по приезду обнаружилось, что телефон перестал ловить сеть.

А телефон то не ростест и гарантий нет. Вообще никаких.
Более того, физическую симку сюда не вставить - дырки то нет xD
Эт ж америкос)
Итак, первым делом решил прикрутить к нему физическую симкарту без распайки плат, что бы проверить в чём тут собсно дело.

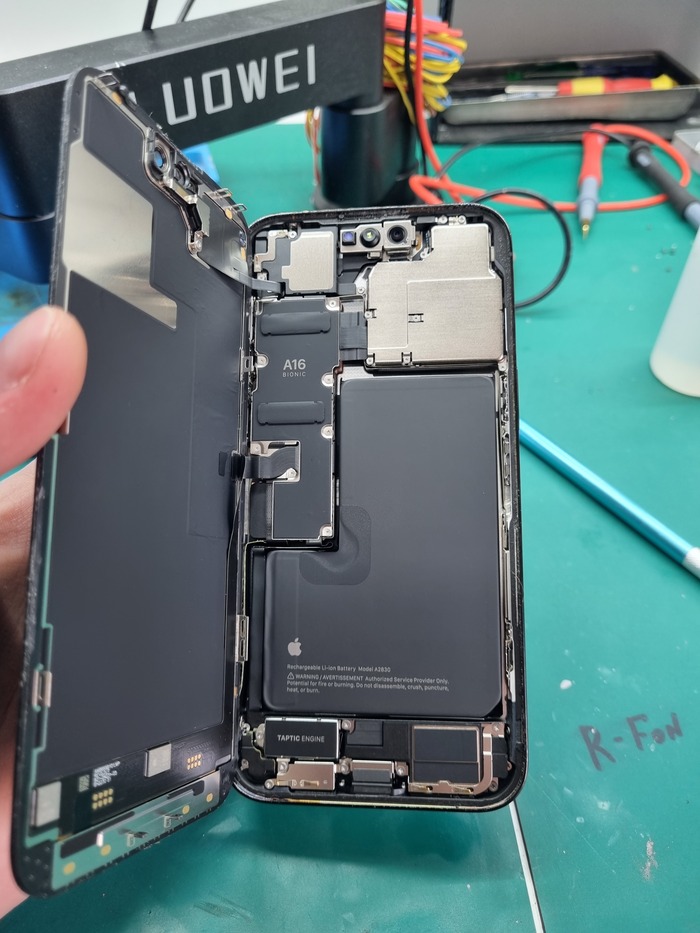

Изнутри тут ожидает вот такая роскошная компоновка

Для добавления физической сим-карты в телефон потребуется набор юнного китайского ребёнка за 700р

С неё я уже срисовал схему подключения и покупать теперь не нужно, а сим коннектор можно снять с донора)
Всё это дело нужно запаять согласно тест пойнтам на плате

И вкорячить коннектор сим.
Лоток сим тут обрезан и не мешает установке платы обратно.
Да, если делать физическую сим и потом захотеть её поменять, то телефон придётся заново разбирать.

Ну собсно сеть не появилась

Придётся распаивать платы, делать замеры и думать что делать дальше, ведь когда поломка происходит сама по себе, то это немного сложнее и дольше в диагностике, а если учесть, что это был первый 14 у меня на ремонте, то статистики по неисправностям у меня на тот момент не было.
Распаиваю платы

Сначала я начал с банального реболла рамы, но успеха это не принесло, вернее при запуске начинал писать "ошибка сим-карты"

И тогда мне вспомнился один случай с 11 айфоном, где я сделал перенос комплекта на донора, а дело оказалось в сим лотке xD
Знатно я тогда пролюбился. Жена подсказала начать с малоочевидных на первый взгляд шлейфов)
Всё дело в том, что на 11 айфоне на сим лотке расположена микросхема esim и вот она была причиной неисправности.
Значит буду делать ремонт по этому направлению, а дальше по ситуации.
Маркировка чипа e-sim st33j, така я же как на 13 серии, поэтому украдать буду с трупа

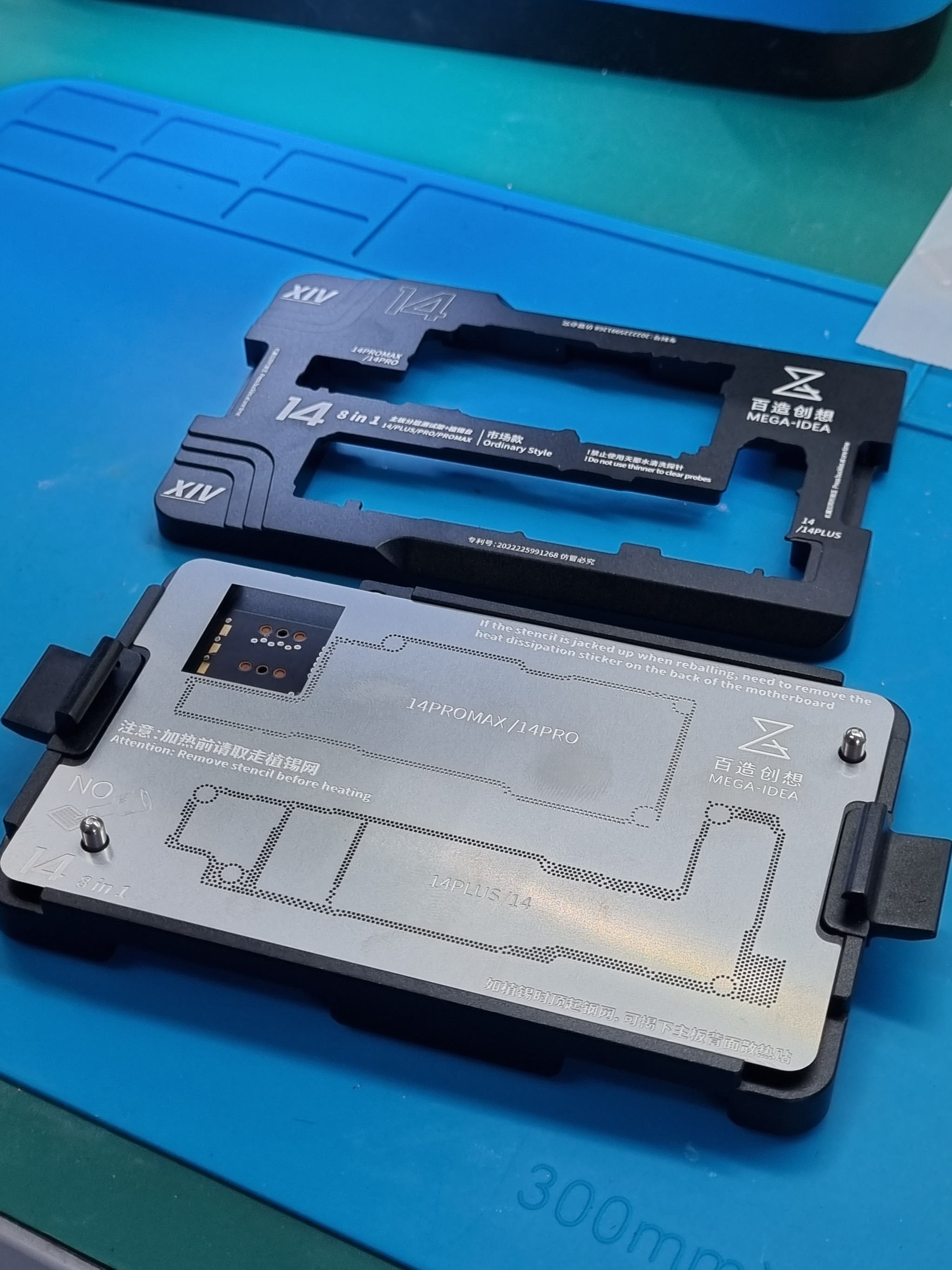

После запайки через e-socket проверяю.

Кнопка добавления карточек появилась, значит я всё сделал правильно.
Пора запаять платы

Да, этот сокет можно использовать как проверку плат без запайки, так и для реболла межплатной рамки. Стоил он 14к. Сейчас может быть дешевле.

Вери гут. Можно выдавать, предварительно собрав всё красиво и без пальчиков.

Стоимость ремонта составила 15 тысяч рублей.
Увы, такой минус телефонов без ростеста.

Задать вопрос по отсутствующим сетям можно мне в теле...

Так стоп.
Клиент вернулся с проблемой.
Не добавляет e-sim.
После ввода qr или просто вручную постоянно крутится кружок ожидания и на этом всё.
Прошил ещё раз на всякий случай, но нет.
Из вариантов предложил заказать донора и снять чип есим оттуда.
Стоимость донора с доставкой обошлась в 10к, за него собсно платит клиент.

Снимаю чип с донора и ставлю за место того чипа, снятого с 13 серии.

Запаиваю половины и привожу плату в более менее презентабельный вид

Вот теперь добавляет. Даже прошивать не пришлось

Заново делаю проклейку дисплея, убираю пальцы и пыль внутри корпуса.
Готово

Окончательная стоимость вышла 25 тысяч рублей.

Хотя надо было прошить, ибо клиент сообщил, что второй тариф добавлять не хочет, но это уже софт и надо прошивать, а так как он уже заволок данные на телефон, то ему это стало лениво делать повторно и пользуется так как есть.
Для него это не критично.


Вот теперь задать вопрос по отсутствующим сетям в телефонах можно мне в телегу, где так же можно найти все ссылки на используемое мной оборудование и расходники (да, я не жмот и делюсь ими там с небольшим описанием и обзорами), либо в инсту, где бывают короткие ролики ремонтов Ваших устройств (но чаще в телеге), а так же есть абонентский ящик, контакты которого можно найти по моему нику в яндексе.
Ну либо зовите меня тут по призыву @R.Fon


Ну и как говорят мои новые клиенты: не думал, что придётся обращаться)

Увидимся xD
