ZTZ 99A (1/35 Border). Заметки по сборке⁠⁠

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Последняя законченная в этом году модель, второй китайский танк в линейке азиатской гусеничной бронетехники. Тип 99 почему-то раньше мне казался невероятно уродливым, непропорционально длинным и с ненормально большими промежутками между катками, потому я не хотел его добавлять в коллекцию и ограничится только Типом 96, который мне нравился визуально. Но потом я всё же решил более основательно рассмотреть китайские танки, и не смог обойтись без их основной бронированной машины на сегодняшний день. Был куплен свежий и весьма хороший набор от китайского же производителя Border Model (не помню, собирал ли ранее что-то от них, но точно кое-что лежит в коробках и ждёт своего времени). Вот с обзора набора и начнём!

Обзор набора

Очень свежий набор 2022 года от китайской фирмы Border Model, артикул BT-022 в масштабе 1/35. Не знаю, есть ли что-то общее между этим производителем, RyeField Model и Amusing Hobby, но они мне кажутся клонами - одинаковые до мелочей инструкции, одинаковые технические решения. Вот те же китайские Meng и Takom сопоставимы, но отличаются, имеют свои особенности, а эти три - как будто одна фирма, но разные бренды. Впрочем, не важно. В коробке с классным боксартом лежат 11 литников из полистирола нейтрального серого цвета, из этого же пластика отлиты три отдельные крупные детали (ванна и верх корпуса и верх башни); 1 литник из прозрачного пластика; платка фототравления и инструкция. В наборе внушительные 1115 деталей (1066 серых, 17 прозрачных и 32 травлёных). Однако львиная доля этих деталей (целых 720) являются элементами рабочей гусеницы. Неиспользованными у меня остались 107 деталей, большинство из которых это тоже детали гусеницы. Качество литья отличное, никаких патологий не выявлено (набор новый, формы свежие, не удивительно). Пластик хороший, вроде бы обычный, но ничего нигде не сломалось, потому наверное чуть прочнее, чем у других. Детализация очень хорошая: прекрасно проработан зенитный пулемёт (хоть я его и не использовал), динамическая броня и многочисленные мелочи. Показана проводка к фарам и дымовым мортиркам, дано шершавое покрытие на некоторых поверхностях (ВЛД и башня). Модель не имеет интерьера, люки членов экипажа могут быть открыты. Стыкуемость на "пятёрку" с минусом - были небольшие проблемы с динамической бронёй на передке башни. Прозрачные детали - чистые, правильного размера, ими даны прицелы, приборы наблюдения и светотехника, включая габариты. Фототравление без излишеств, но вполне богатое - решётки МТО, застёжки на крышках ящиков ЗИП, брызговики, много чего ещё; оно качественное, правильного размера. Никаких тросиков в наборе нет, очевидно трос перевозят где-то в ящике. Гусеница полностью наборная, рабочая, траки очень реалистичные, каждый состоит из двух половин плюс отдельными деталями пальцы. В минус производителю - отсутствие какого-либо кондуктора для упрощения сборки гусеницы. И ещё одно очень странное решение - в наборе нет полиуретановых втулок (Poly Caps), но есть идентичные им по размеру и выполняющие ровно ту же роль пластиковые трубки. Вот только пластик не резина, с ним не получится снимать-одевать катки, и реализовать рабочую ходовую в разы сложнее. Вариативность по сборке слабая, разнообразить можно только за счёт бонусов. Каких таких бонусов? Очень хороших! В наборе есть два дополнительных литника из чуть более эластичного полистирола, на которых представлена альтернативная маска пушки, зачехлённый зенитный пулемёт, две скатки и четыре рюкзака. Всё это прекрасно проработано и выглядит очень хорошо. Скатки и рюкзаки можно разместить в башенной корзине, выбрать открытый или замотанный брезентом пулемёт. А вот с маской пушки я не разобрался - альтернативная маска имеет несколько другую геометрию и там нет посадочного места для оптического прибора, расположенного над стволом; при том, что данный прибор виден на всех фото реального танка. В общем маску я установил базовую. Инструкция - цветная книжечка без справки о прототипе, сборочные чертежи крупные, нашёл одну ошибку (перепутаны мелкие поручни на башне и корпусе). Схемы окраски также цветные, но довольно мелкие, машина показана с пяти проекций, что просто необходимо для нанесения камуфляжа. Имеем 2 варианта окраски и маркировки без указания части, местности и года. Выбираем между двумя вариантами четырёхцветного цифрового камуфляжа - "лесной пиксель" (тёмно-зелёные, коричневые и песчаные пятна по бледно-зелёному) и "пустынный пиксель" (коричневый, светло-бежевый и оливковый на песочном фоне). Декали хорошего качества, тонкие, яркие, не прозрачные. Цена модели была средней - не слишком дорого, но и не дёшево для танка в 35-ом масштабе. Рекомендовать могу моделистам среднего уровня и выше, ибо ходовая и травление требуют определённого уровня навыка, а пиксельный камуфляж - и подавно.

Ход работы

1.Сборка начинается с ванны корпуса. Тут довольно много деталей, плюс есть устройство для самоокапывания. Затем продолжаем катками. Фирменные пластиковые втулки (видны на литнике слева) я заменил полиуретановыми из своих запасов. С резиной всё просто - вклеил внутрь катка и можно его многократно снимать и одевать на торсион, он свободно вращается и надёжно держится. А как с пластиком? Одеваем на торсион внутреннюю половину катка, затем втулку. Очень аккуратно подклеиваем втулку, но чтобы клей не попал на каток. Даём высохнуть. Затем приклеиваем внешнюю половину катка к внутренней, и чтобы клей не попал внутрь, на втулку. А как это всё потом красить?! Короче, максимально странное решение, на уровне "Итала" 1970-х годов, вообще не понял зачем так сделали. Полиуретан в Китае нынче в дефиците? Затем собираем гусеницу. Тут тоже пригодился бы простейший проводник, ибо стыковать надо, расположив внутреннюю половину трака вниз гребнем, а она так лежать не хочет. Я собирал между двумя коробочками, но это не слишком удобно. Но в целом гусеница хорошая, держится вместе и даже выдерживает перемотку. Обработка деталей скальпелем, маникюрным фрезером и пилками. Клей сверхтекучий, обычный модельный и Revell Contacta, для травления - ЦА гель.

2. Занимаемся корпусом, и тут довольно много травления - держатели фар, противогрязевой щиток на ВЛД, петли на крыльях и даже петли на ящиках ЗИП. Неплохо. Также ещё одно прекрасное решение - бортовые экраны даны отдельными деталями, что позволяет их аккуратно погнуть, чтобы боковые юбки выглядели более реалистично, как на фото. Потому что эти экраны сделаны не из стали, а из армированной толстой резины (если вдруг кто-то не знал), и могут изгибаться и двигаться при движении машины. Бортовые экраны я клею очень малым количеством клея, чтобы потом легко снять.

3. Переходим к башне. Тут соответственно много оптики, которая дана прозрачными деталями. На этой модели я решил не обклеивать все стёкла голографической плёнкой. Перископы я покрасил изнутри тёмным металликом и закрыл стёкла маскировочной лентой. И только в прицелы внедрил внутрь голографическую плёнку, а снаружи стекло закрыл также бумагой. Поскольку танк будет в походном положении, прицел наводчика закрыт бронированной шторкой. Антенны традиционно из кошачьих усов. Без клея примеряю скатки, рюкзаки и зачехлённый пулемёт, и сборка завершена.

4. Итак, покраска. Прешейдинг и грунтовка чёрным Mr.Finishing Surfacer 1500. Прешейдинг делал тут больше по привычке, реально хоть немного заметен он остался только на скатках... Затем начинается великое действо под названием ПИКСЕЛЬ!!! Кто ни разу этого не делал, не поймёт. У меня есть трафарет для аэрографии в виде пятен цифрового камуфляжа, но он весьма ограниченно применим только на больших плоских деталях типа бортовых экранов, ВЛД или бортов башни. Надувать с его помощью пиксели на неровные или округлые поверхности просто нереально. Потому я пользуюсь масками из широкой бумажной маскировочной ленты. Для выкройки масок использую металлический трафарет от Jas - он двухсторонний, с одной стороны имеет клетку в 3 мм, с другой - в 1, 1.5 и 2 мм, то есть применим для разных масштабов. Однако это тоже не идеальное решение - тут пиксели получаются квадратными, а иногда нужны прямоугольные, но не будем придираться. Итак. Надуваю на модель пятна самого светлого из цветов пикселей, это песочный (Sandy Brown). Вырезаем маски примерно как на окрасочной инструкции, клеим. Затем коричневый (намешан из Mr.Color 520 и 310), повторяем маски. Затем тёмно-зелёный (также смесь Dark Green и Dark Green Mitsubishi ещё и с каплей чёрного), снова маски. И потом базовый бледно-зелёный цвет (RLM82 Light Green). Имеем ввиду, что на неровностях маски держатся очень плохо, частично отклеиваются и даже полностью отпадают. Потому дуть надо очень осторожно, предварительно прижимая все бумажные пиксели к пластику. Короче, весьма хлопотное и кропотливое дело, у меня на него ушла примерно неделя. Зато потом снимать маски - отдельный вид наслаждения (при условии, что не слишком много дефектов и краска не снимается вместе с бумагой).

5. Окрашиваем наши сумки, то есть рюкзаки, скатки и пулемётосодержащий рулет. Брезент окрашен оливково-зелёным и прошёлся сухой кистью жёлто-коричневым. С рюкзаками несколько сложнее. Точнее, намного сложнее. Как их красить в инструкции не указано, есть только изображение на бокс-арте, но оно не слишком информативное. Также мне не удалось найти такого типа камуфляжа на фото, попадалась только серо-сине-зелёная или пустынная (песочных оттенков) униформа. Значит опираемся на бокс-арт. Базовый цвет - чёрно-зелёный (такой же, как у тёмно-зелёных пикселей на броне), затем тонкой кистью сделаны нерегулярные пятнышки бледно-зелёным, жёлто-коричневым и серо-голубым акрилами. Затем - акриловая проливка Vallejo Wash цветов Сепия и Умбра. Также покрашены кистью некоторые мелочи на танке - ткань на орудийной маске, антенные вводы, ручки и т.д.

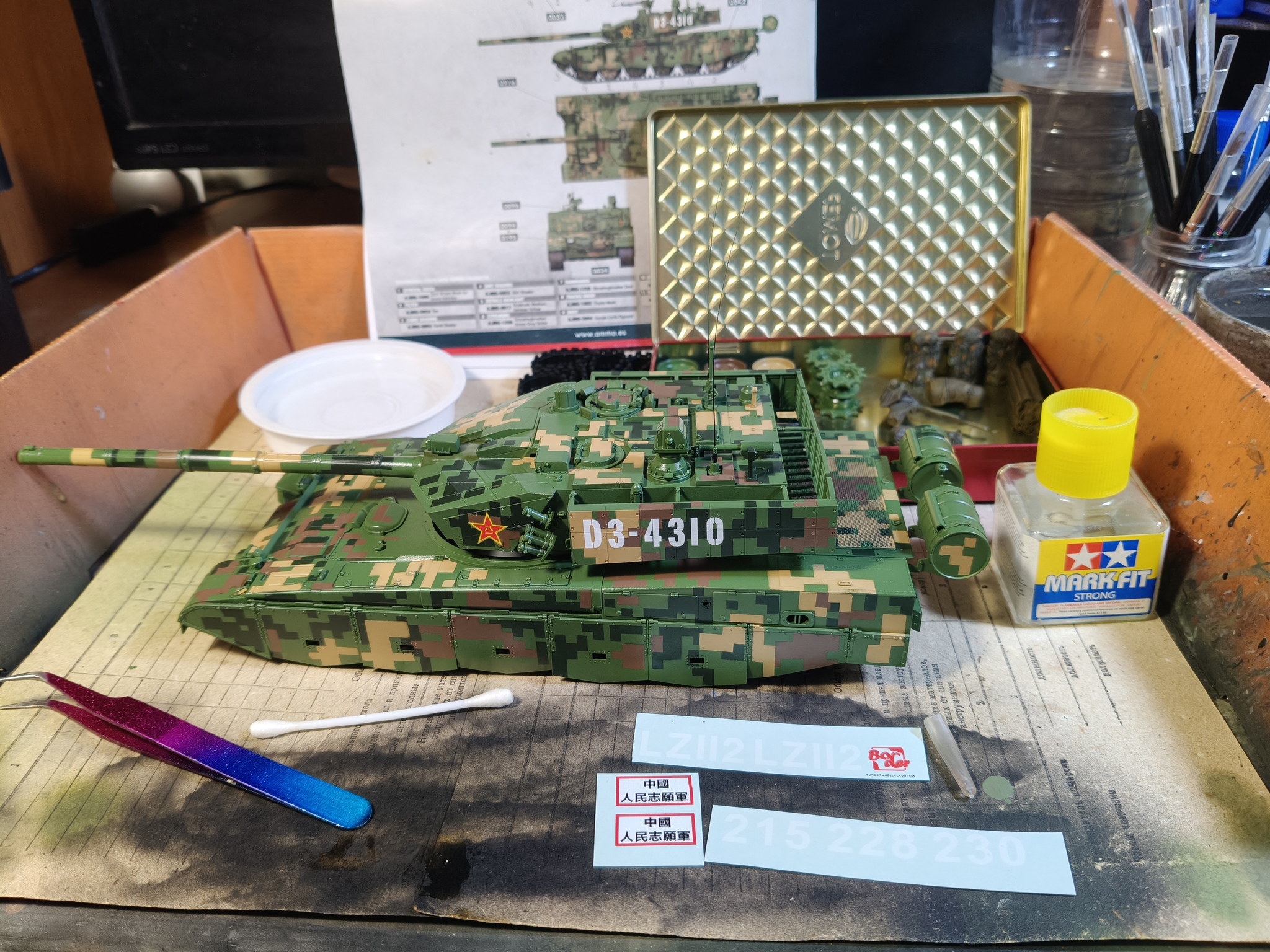

6. С жидкостью Tamiya Mark Fit Strong приварены декали. Их немного - коммунистическая звезда и приметный бортовой номер слева и справа. Модель покрыта глянцевым лаком.

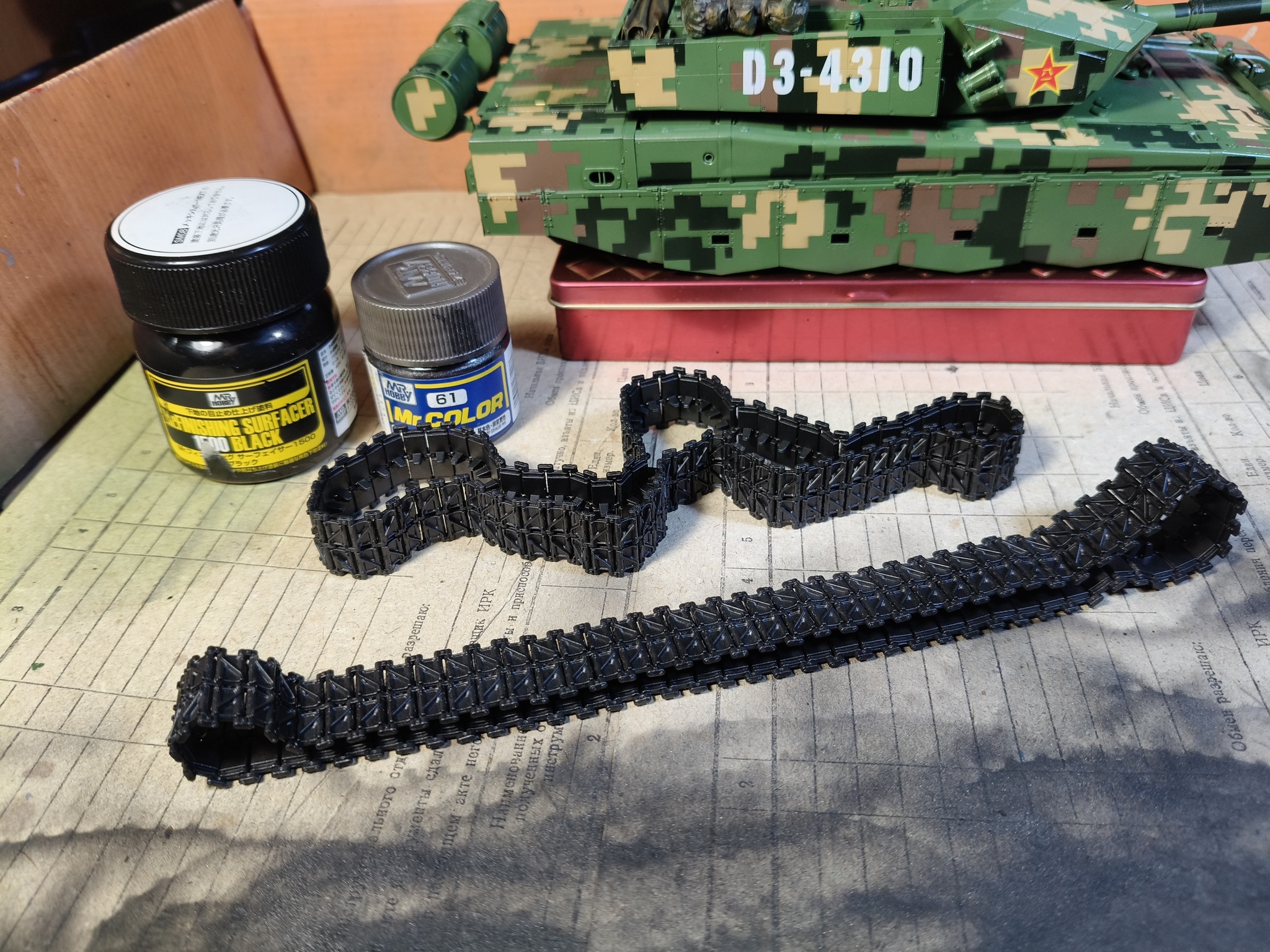

7. Окрашиваю гусеницу в базовый тёмный металлик.

8. Переходим к везерингу. Он будет, но его будет немного. Фабула такая - танк мирного времени, живёт себе спокойно в крытом ангаре, моется и смазывается после каждой поездки, в данный момент двигает маршем в соседнюю провинцию в рамках учебных манёвров. То есть немного пыли и копоти, но без фанатизма. Для начала акриловая смывка Vallejo Wash цветов Чёрный, Оливковый, Промасленная Почва и Хаки. Наношу кистью, излишки убираю ватной палочкой, смоченной в растворителе для акрилов. Кое-где формирую небольшие потёки или загрязнения, но в основном только подчёркиваем неровности и придаём объём.

9. Далее - аэрография. Надуваю следы нагара около выхлопных труб (ориентируясь на фото реальных танков) и надуваю запыление на ходовую, борта, корпус и немного даже на башню. Покрываю модель матовым лаком с небольшой добавкой матирующей присадки, чтобы точно не блестел. На грунтозацепы гусениц наношу пигмент Дорожная Пыль с фиксатором, также немного добавляю на брызговики и бортовые экраны. У меня есть фото сильно запылённого ZTZ 99A, но честное слово, было очень жалко пачкать пиксель... После высыхания фиксатора прохожусь по грунтозацепам и гребням траков, а также рабочим поверхностям ведущих и направляющих катков и срезу ствола орудия маркером Тёмный Металлик.

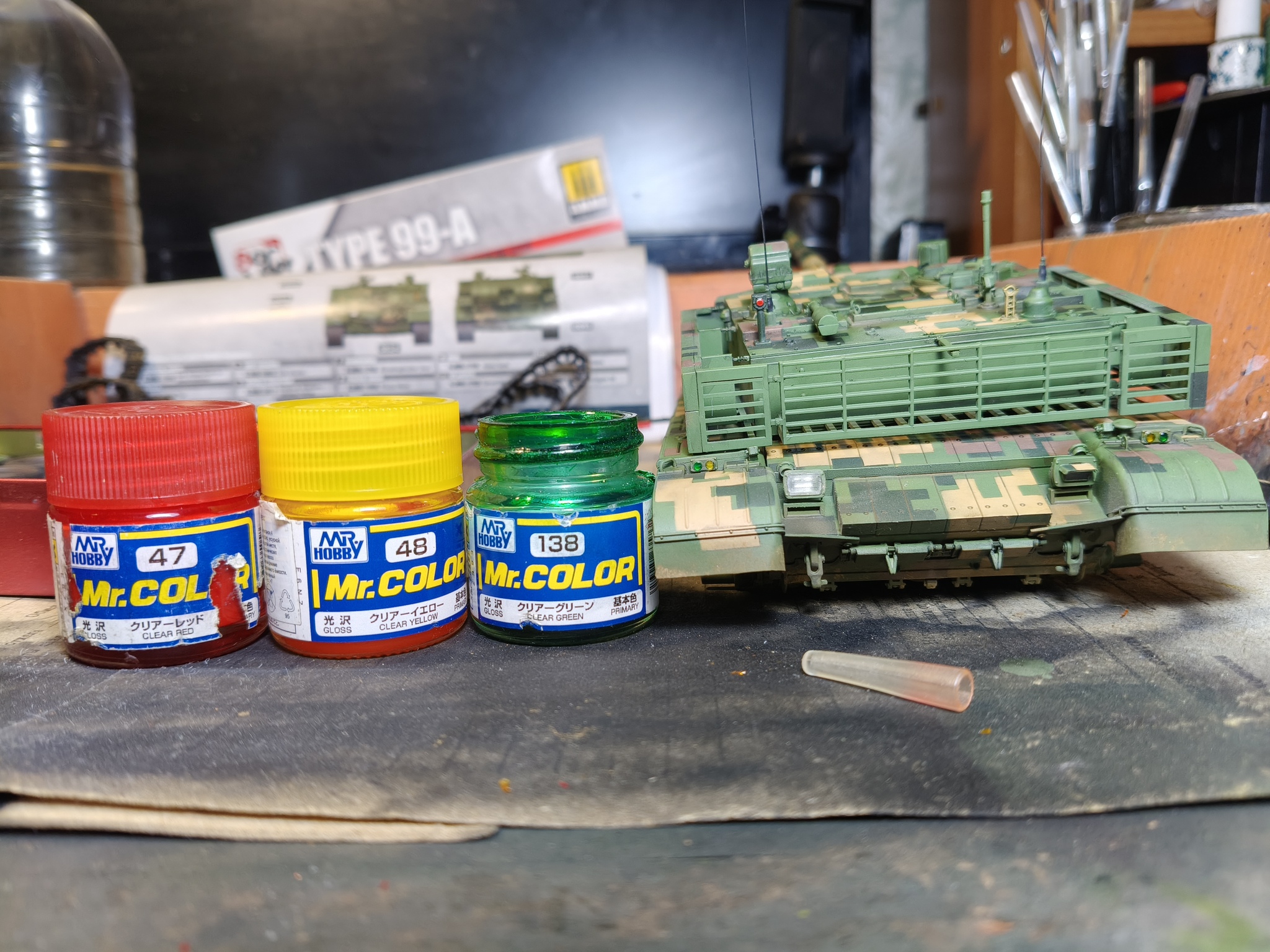

10. Снимаю маски с оптики. Габаритные огоньки требуют минимальной подкраски - добавляю по капельке цветных лаков (красный, жёлтый и зелёный).

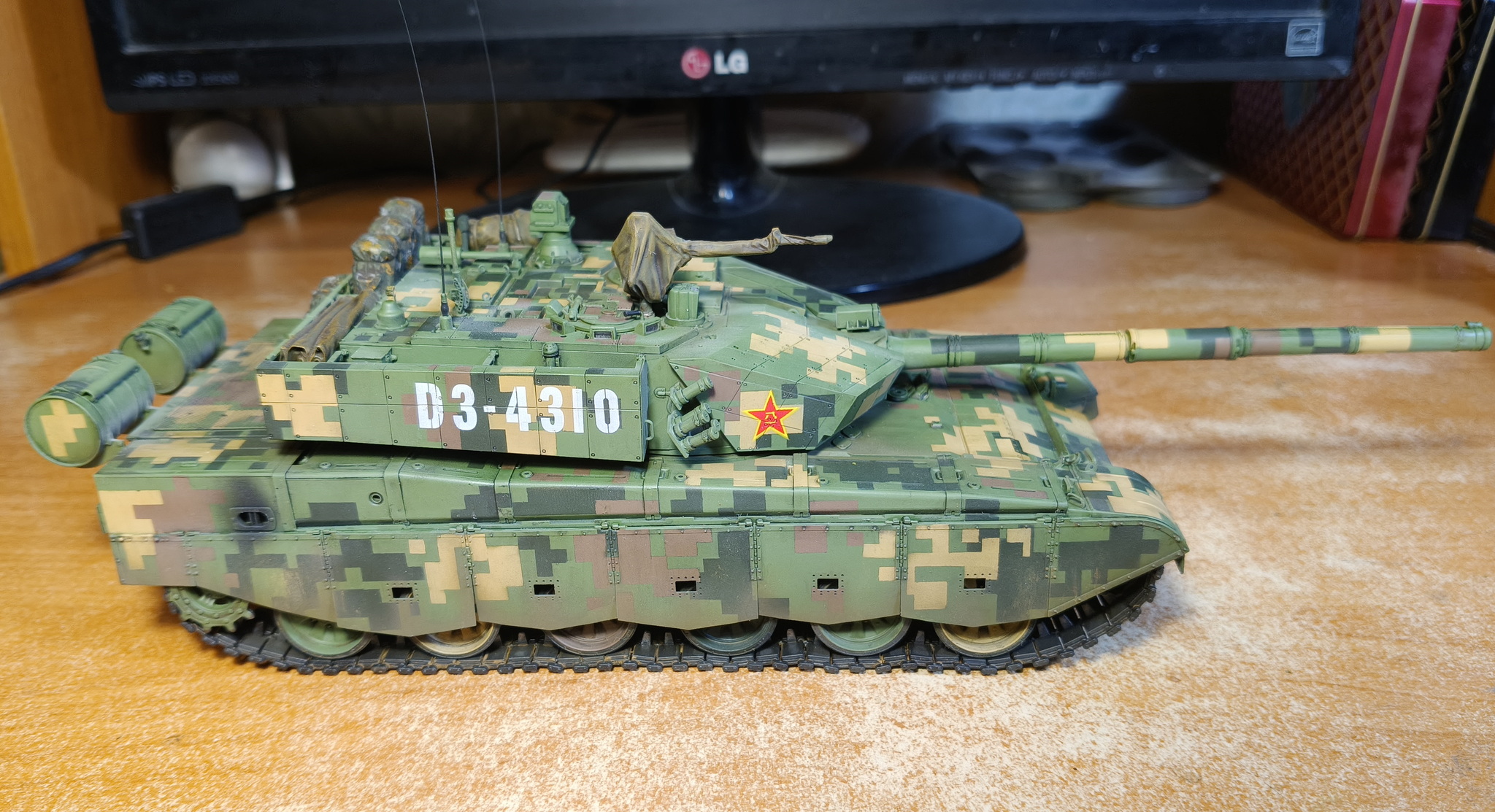

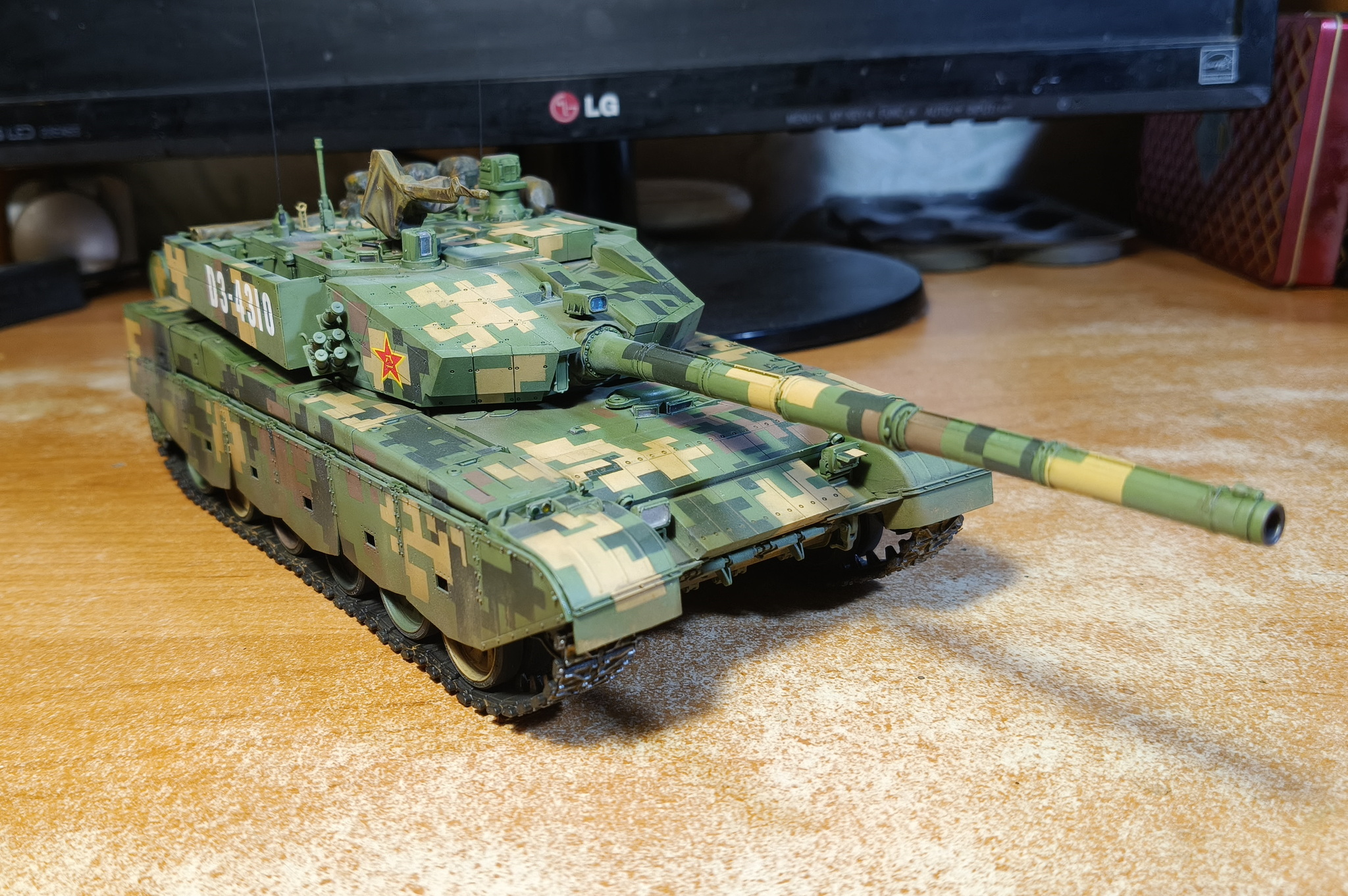

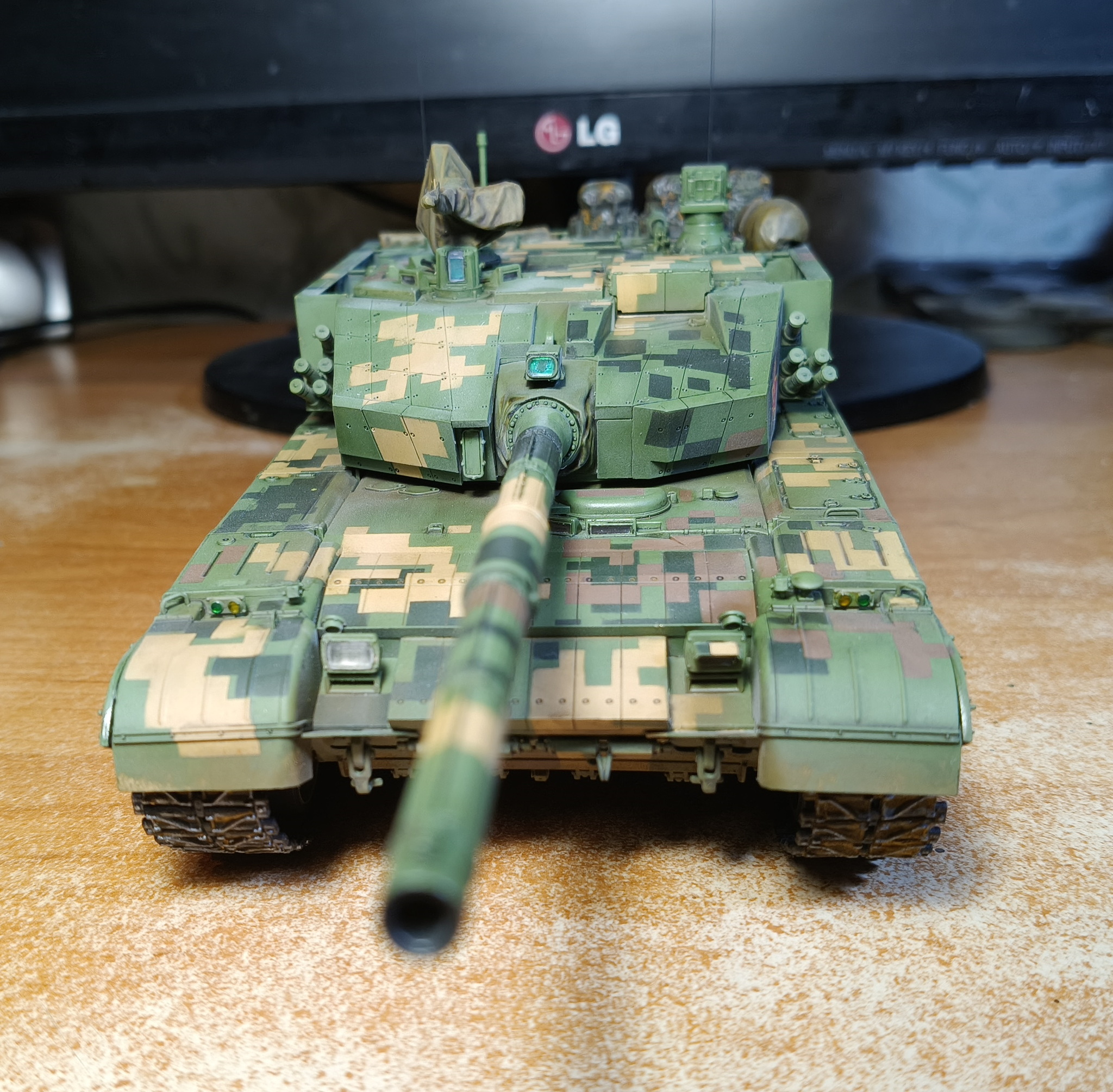

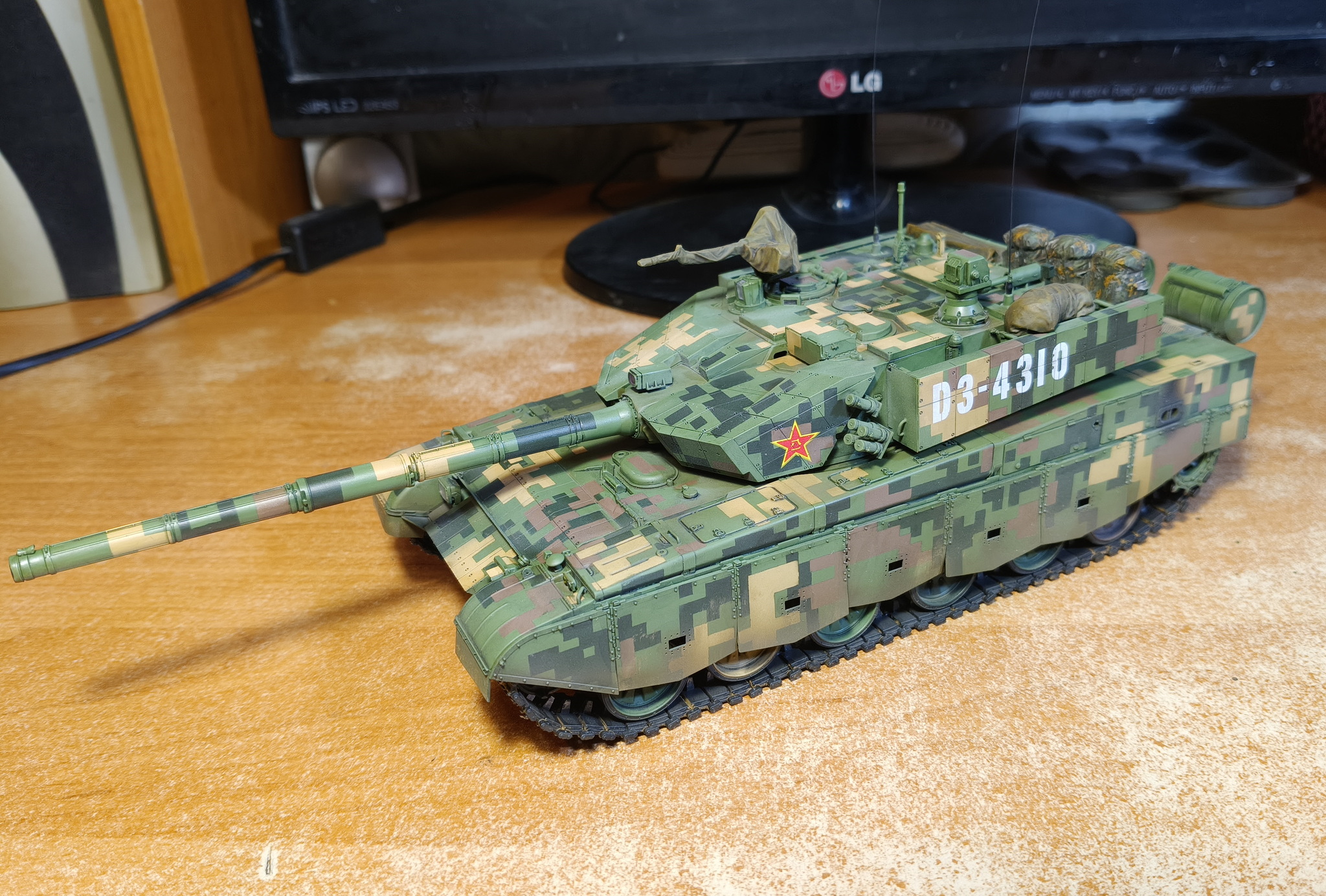

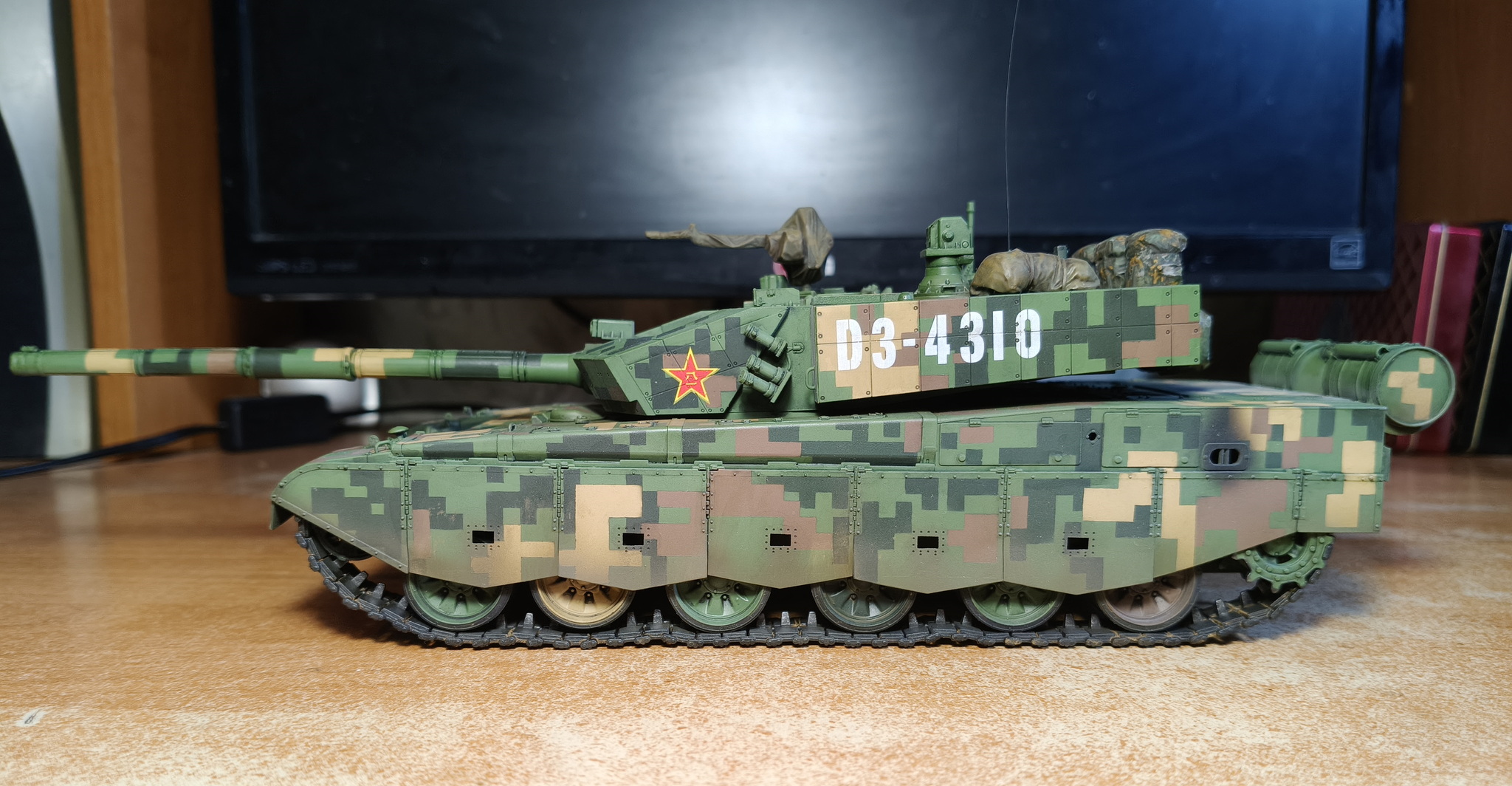

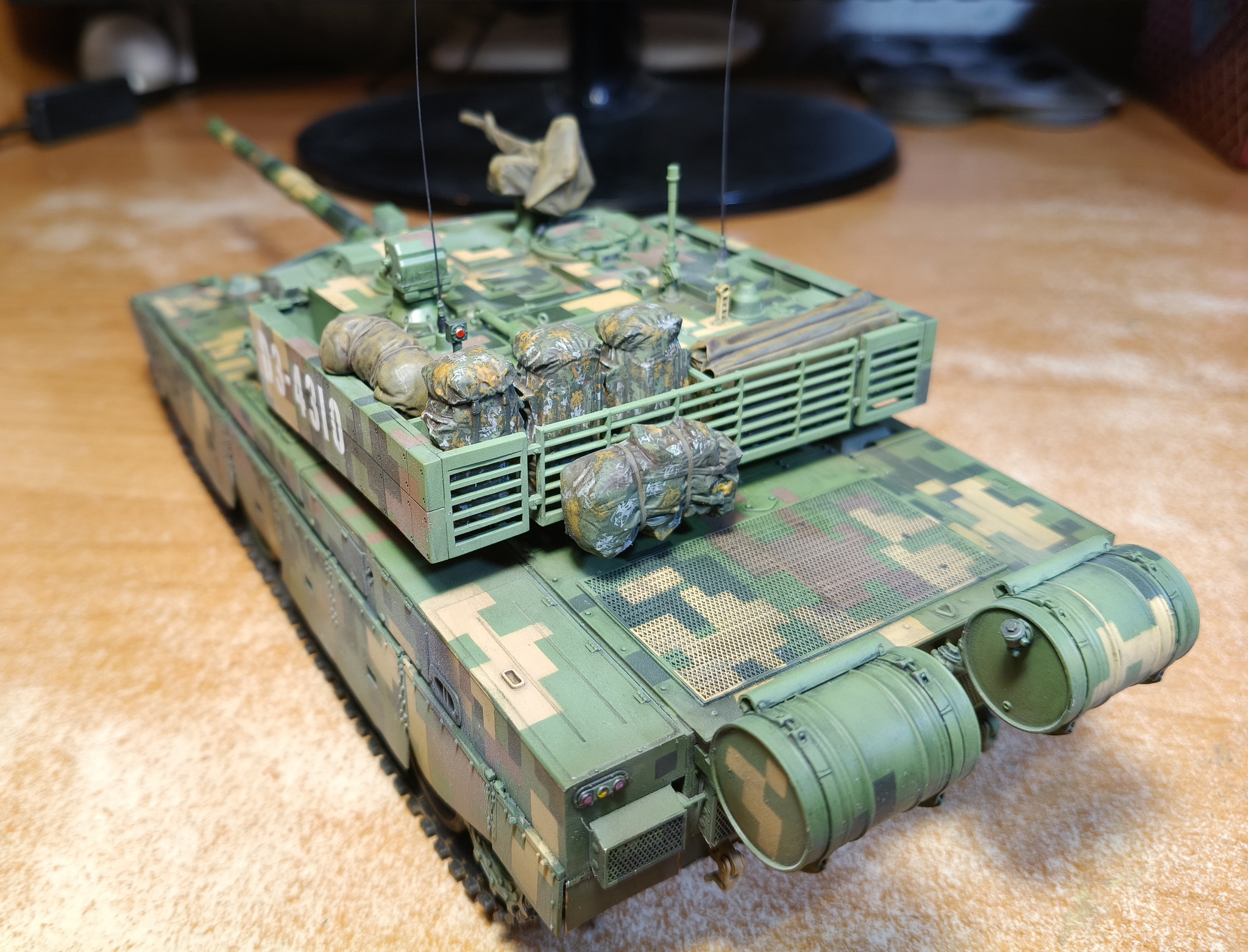

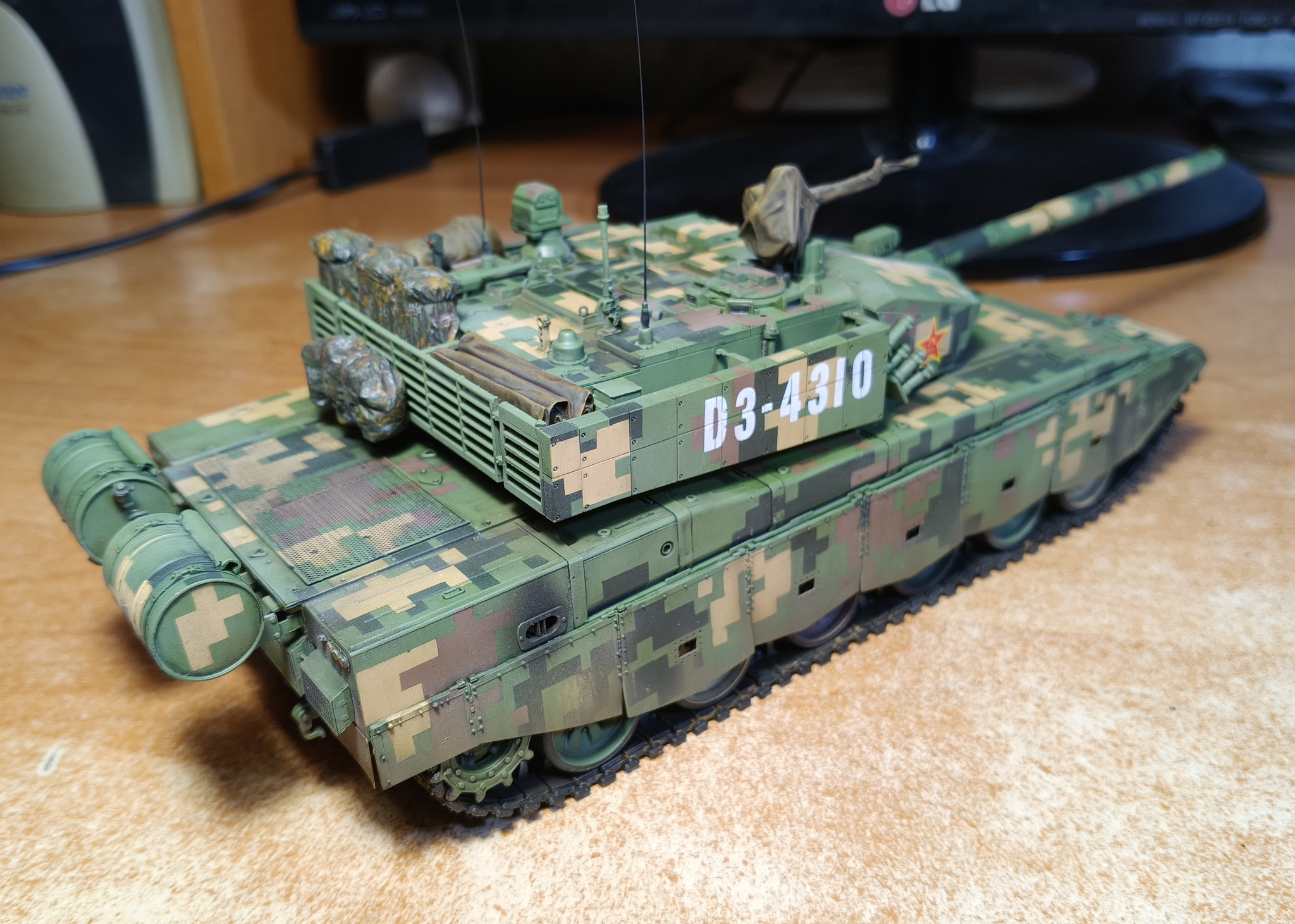

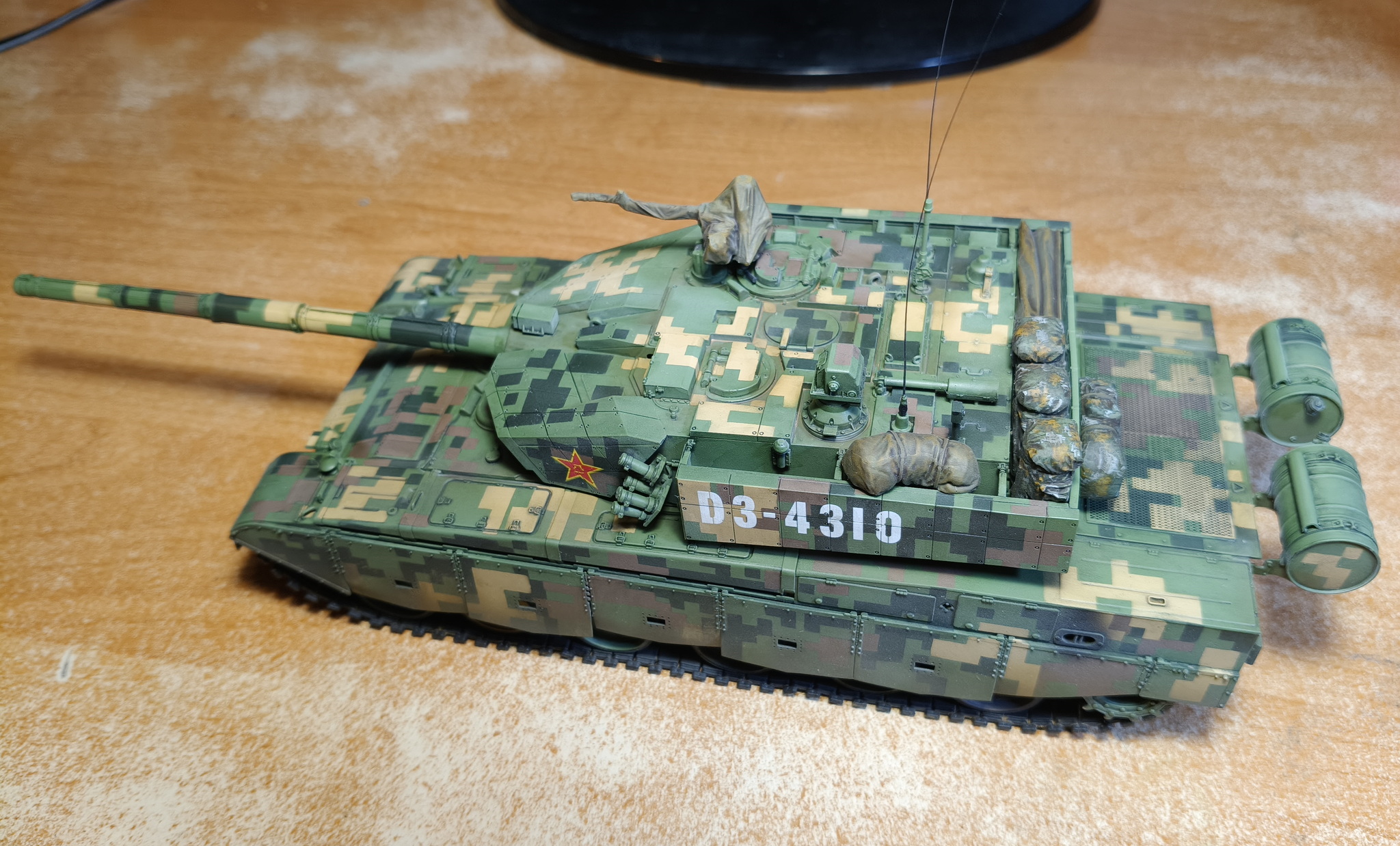

И после финальной сборки и установки на место пулемёта в чехле, мешков и рюкзаков, получаем вот такого китайца. Работа была сложной, но результат мне понравился. А как вам?

На этом пока всё, статья об этом ОБТ с Али Экспресс выйдет в ближайшее время! Потому всех желающих это увидеть, а также интересующихся моделизмом, военной техникой и авиацией приглашаю подписаться! Если у вас есть вопросы или предложения - прошу в комментарии. А сейчас - благодарю за внимание и хорошего времени суток!
