Вопрос к Лиге Электриков⁠⁠

Та линия, что идет по опорам и приходит к вам, скорее всего TN-C (с глухозаземленной нейтралью, где-то там, на подстанции, и совмещенным защитным и рабочим нулевым проводником - PEN). Чтобы получить оттуда защитный ноль (который желто-зеленым еще обозначают) надо его правильно разделить. Согласно вышеуказанного ГОСТ это делается на главной заземляющей шине, туда же заводится проводник от контура заземления и уже с нее вы берете нейтраль рабочую - N и защитную - PE. PE нужен для того чтобы заземлять приборы с токопроводящим корпусом: котлы, обогреватели, бойлеры, компы и даже иногда чайники. Если в таком приборе фаза пробьет на корпус - выбьет автомат на группе/вводной АВ за счет короткого замыкания на корпус.

Во всех TN (глухозаземленная нейтраль) - ноль до разделения не рвется.

То, что сейчас у Вас стоит в щите, больше похоже на схему TT, но с серьезным нарушением - для защиты от поражения током там необходимо (!) устройство защиты по дифференциальному току - УЗО. Т.к. приходящий PEN там с заземлением не объединяется и ток утечки фазы на замлю, в случае пробоя фазы на корпус, очень мал - автомат на такой ток не сработает.

В первую очередь PEN заводим на ГЗШ (Главную Заземляющую Шину), в качестве нее прекрасно подходят блоки РБД того же IEK, стоит копейки. В нее же тащим провод от заземлителя/контура заземления, от нее берем уже ноль рабочий (N) и ноль защитный (PE). Потом уже можете ноль рабочий (N) на прибор учета заводить. (читай ГОСТ 32395-2013).

Рвать ноль нельзя! (читай ПУЭ - если очень хочется, то можно, но придется городить схему TT, а не TN-C-S)

Вводной автоматический выключатель у Вас понятно зачем, а вот зачем его дублировать после прибора учета? Там достаточно выключателей нагрузки на отходящие линии. А лучше вообще поставьте вместо вот этого всего что снизу клеммы на DIN-рейку - пользы будет больше.

Реле напряжения на улице у Вас долго не проживет - тащите его в щит в доме. И лучше не TDM.

На соединения хватит и 4мм, но провод от заземлителя советую тащить 10мм.

Я электрик в СНТ, у нас можно и 32 и 40, но при подключении трех фаз. На треть дороже в правлении выходит. А если баня питатеся от ТЭНов, то три фазы желательно . Но счетчик и автоматы на три фазы надо. Определись с нагрузкой, какая в будущем планируется.

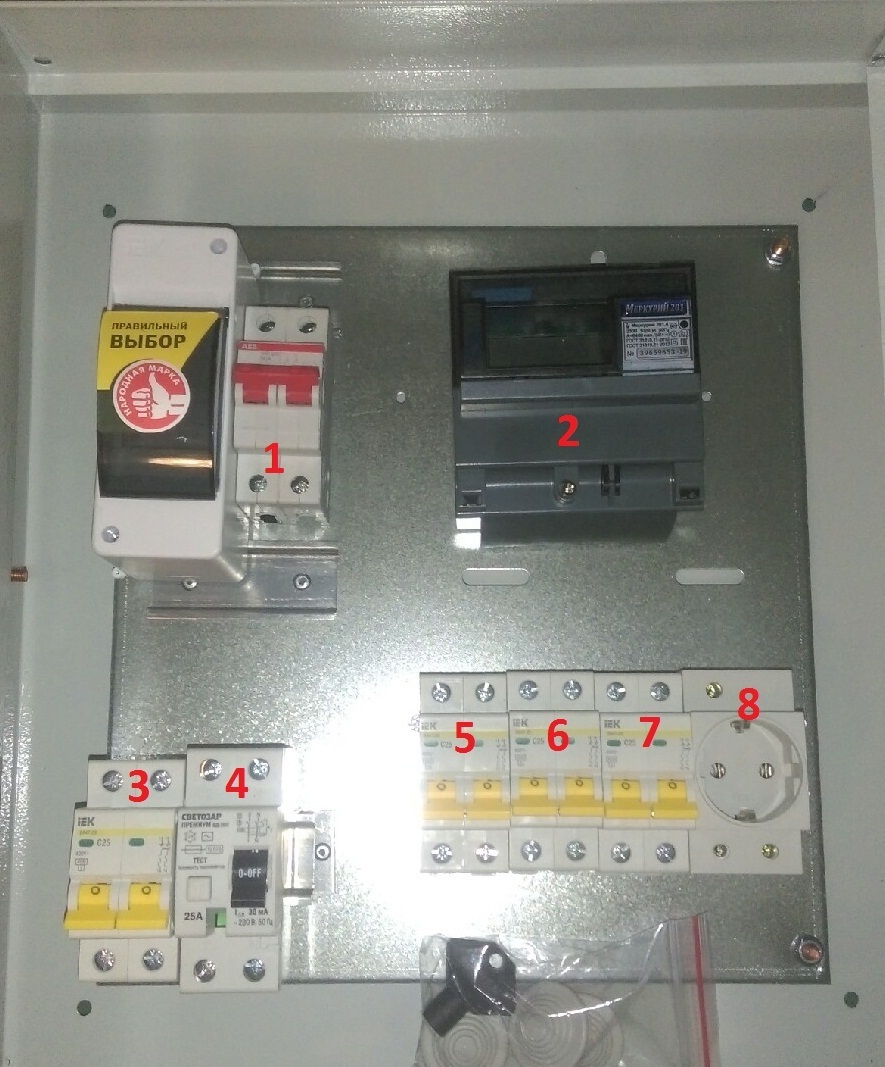

1  я так понимаю  выполняет роль входного автомата, раз перед счетчиком, но рекомендую заменить его на 40А (в зависимости от входного кабеля), т.к. у вас все автоматы на 25 А, то шанс что первым будет выбивать 1 чем 567 считай 100%, т.к. представим ситуацию, - перегруз по линии 5, а ток в 1 будет = 5+6+7, 1 автомат сработает раньше чем 5 и вырубит вам все... то же и по линиям 67, т.е. 1 будет срабатывать всегда, 567 никогда...

Автор, не насилуйте мозг - обратитеь к электрику, вам все сделают. Не стоит собирать и подключать щиток по принципу "скажите как, я все сделаю". Вы уверены в квалификации советчиков? Вы храбрый человек :)

Выше моего сообщения есть пост @dbond с его историей. Почитайте, возможно, это ваш случай.

Вам надо:

1. Сделать локальный контур заземления (не жадничая, но и без фанатизма - стандартные 3 уголка);

2. Вызвать лабораторию для проверки сопротивления контура;

3. Лабораторией дополнительно проверить сопротивление PEN на ВЛ.

По результатам вернуться к вопросу.

Значит у вас либо время-токовая характеристика автомата не соответствует например в гараже стоит С10, а дома С25, а надо в гараже заменить С10 на D10 (дорого и только на заказ) или С16. Тогда перестанет выбивать. Либо у вас в гараже УЗО, а дома нет, и есть утечка в инструменте.

Почитал пост и комментарии. Вам надо во все инстанции ломиться, требовать устранения проблемы.

По поводу использования ТТ. В вашем случае это оправдано. Но! Чем вообще плоха система ТТ? Тотальным пиздецом при пропадании нуля и отсутствием молниезащиты как класса. Значит, от этого надо защититься:

- УЗО 30мА вообще везде, включая освещение;

- УЗИП на вводе;

- лабораторная проверка локального контура, по нормам п. 1.7.59

Куча бабла.

Сам дурак. Сферического коня в вакууме оставь себе. На вводной автомат не единственная болгарка вешаться будет, прочую нагрузку мы не учитываем? Или в гараже у него 2А автоматы установлены?

Делать селективность по току в одном щите или по ВТХ это колхоз и незнание предмета.

Требовать устранения проблемы = реконструкция ВЛ в поселке )))

Это относится только к реконструируемым и вновь создаваемым линиям. У автора она "старая". ВЫ предлагаете сыграть автору в русскую рулетку при обрыве ноля на линии. А если у него еще и заземление с большим сопротивлением?

PS:  Интересно как он его по холодам копать собирается? )))

Тут блять такие электрики, упаси вас бог слушать советы на пикабу. Хотя бы на мастерсити зайдите. Все уже обсосано.

Первое что надо сделать, так это заземление вашего ВРУ. так как:

из пуэ: "1.7.102. На концах ВЛ или ответвлений от них

длиной более 200 м, а также на вводах ВЛ к

электроустановкам, в которых в качестве защит-

ной меры при косвенном прикосновении при-

менено автоматическое отключение питания,

должны быть выполнены повторные заземления

PEN-проводника. При этом в первую очередь

следует использовать естественные заземли-

тели, например подземные части опор, а также

заземляющие устройства, предназначенные для

грозовых перенапряжений (см. гл. 2.4)."

В вашей ВЛ можно рассматривать нейтраль как PEN проводник. следовательно на вводе в щите её требуется заземлить. И чем лучше вы заземлите, тем безопаснее вам будет.

двухполюсный автомат ставить запрещено, так как PEN проводник коммутировать не допускается.

Что это дает простым, если выразится простым языком? так вот: при обрыве ноля вы гарантировано не словите у себя в розетке 380в. при попадании молнии в сип, автомат не отключит заземление и оная благополучно стечет на землю.

Вообще почитайте ПУЭ. там много чего интересного написано)

Автомат на вводе, вещь здравая. Но должны соблюдаться принципы селективности, т.е. первый автомат в линии самый мощный, выбирается по максимальной мощности вышей сети (например 15кВт разрешенной сетевой компанией) последующие автоматы должны иметь на номинал меньше. ( для того, что-бы не обесточилось все сразу, а только аварийная линия)

Надо все таки определять когда человек делает для себя практичнее и когда нужно для энергонадзора или выебнуться. Какое тут нахрен ТТ и ТN.  Чем тебя спасет тут видно что человек делает максимум эффективности при минимуме затрат. И делает получше многих электриков. Все дельные советы он уже получил а умничающие идут лесом или учатся писать нормальным языком для не профессионалов. А не пишут TN -C ВЩ и прочее.

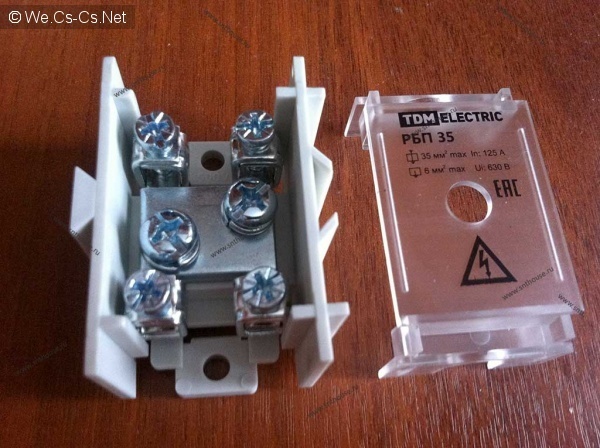

Для расщепления PEN`a до учета очень удобна вот такая штука. Ее и опечатать можно при желании.
https://www.etm.ru/cat/nn/4707926/
http://we.cs-cs.net/blog/303.html

Судя по перечисленному Вам 25А на вводе не хватит. Такой ввод в старых квартирах с газом и централизованным отоплением.

И если линия реально старая (поди еще и неизолированная воздушка по СНТ идет?) то лучше ваять TT и не поскупиться на устройства грозозащиты (разрядники, они же УЗМ). И контура заземления придется делать 2 раздельных: один для повторного заземления PEN, второй - защитный. Первый, если разрешат, можно сделать у опоры на отводе от линии.

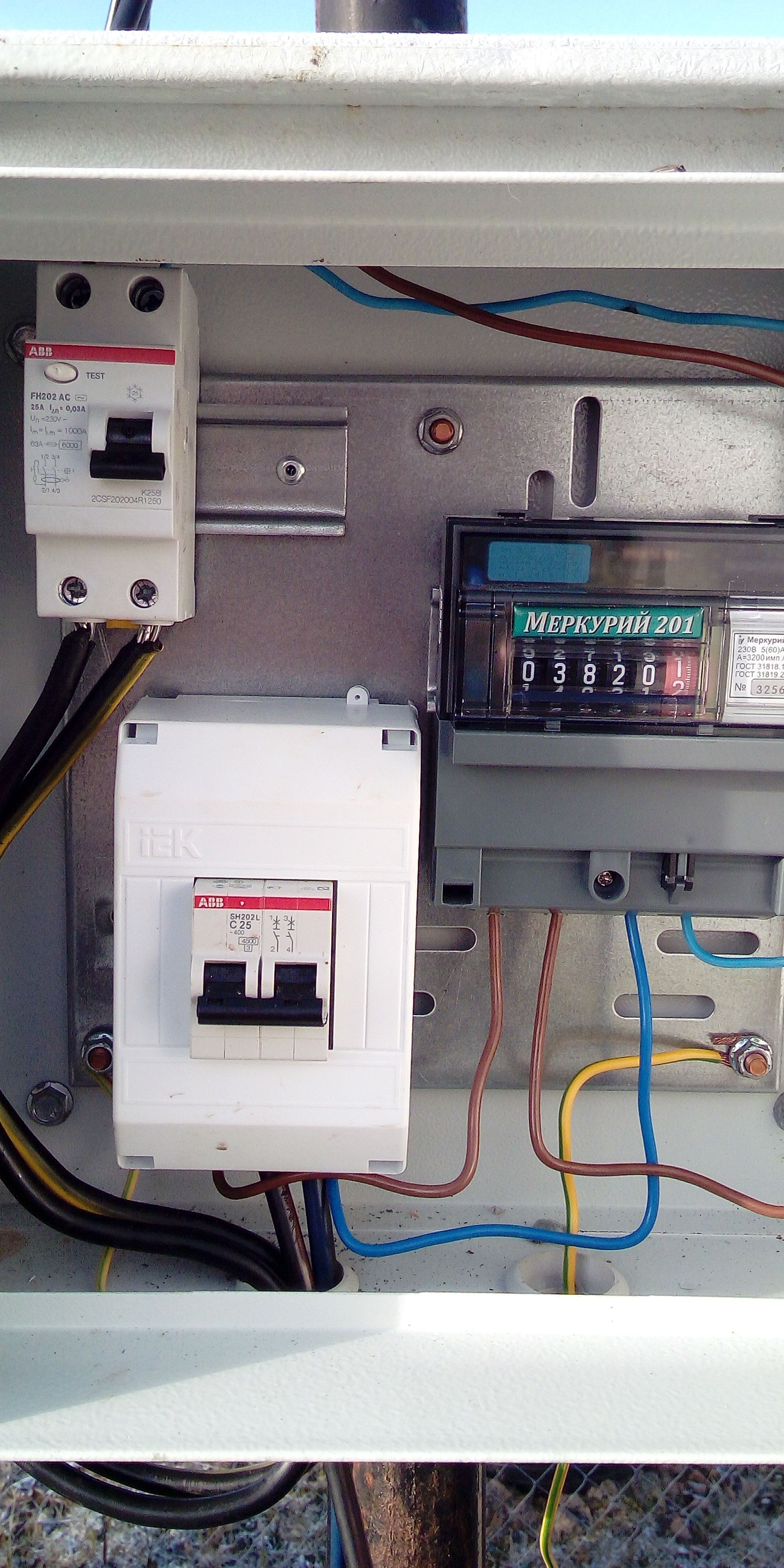

Если через двухполюсный, то еще землю докидывай, без разрыва.

Мое имхо

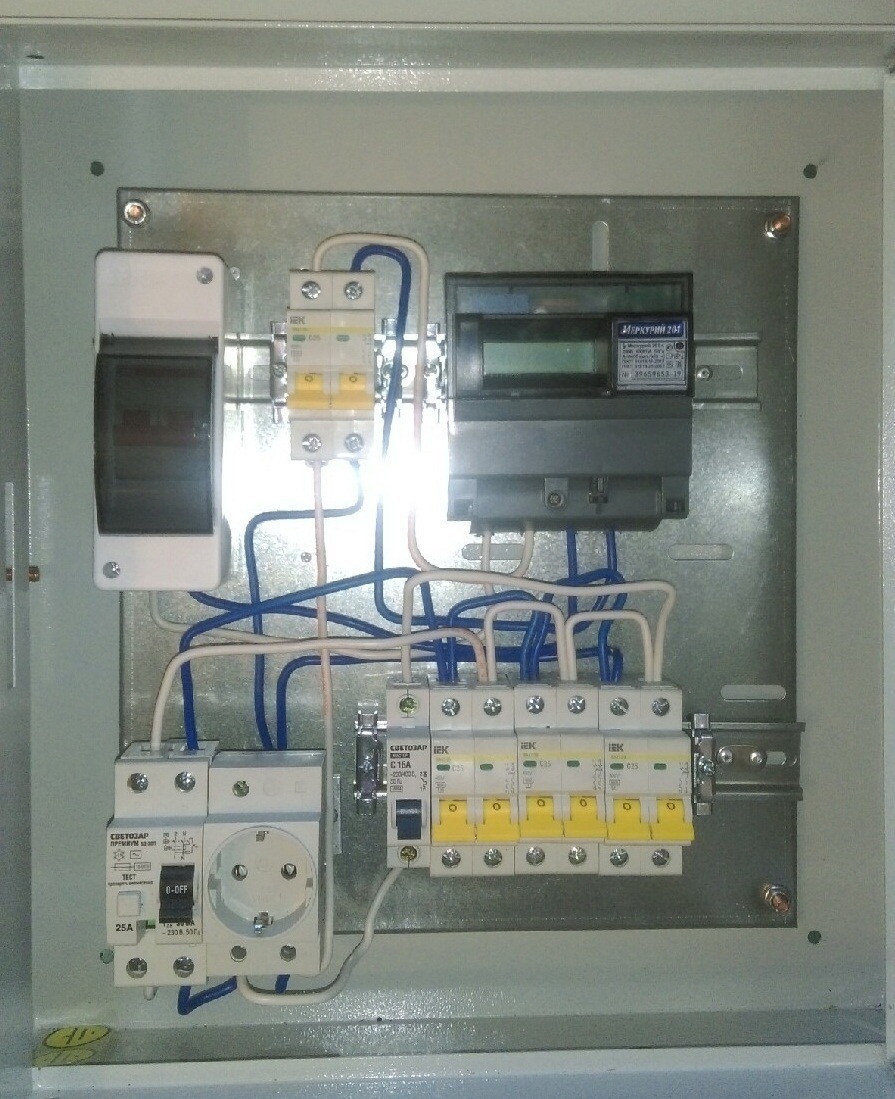

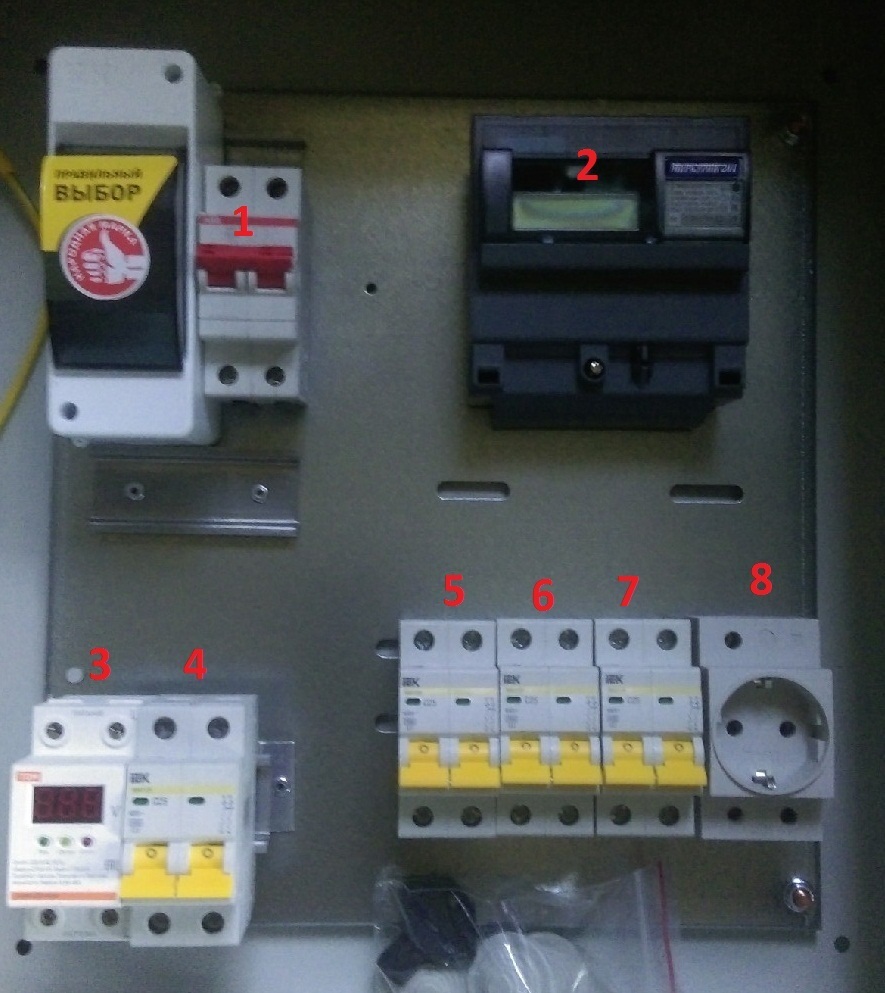

1 допускается, но лучше 5и 6 заменить на дифавтоматы. Все таки где дом и баня(вода) лучше если будет дифавтомат. 7 можно заменить и на однополосный.

2 реле после счётчика.

3 более чем достаточно.

Как писали комментарием выше замените вводной автомат на ступень повыше. 32 Ампера хватит, либо если у вас ограничение по вводу на 25 ампер, то тогда надо делать 5,6,7 меньше номиналом например 20 или 16 ампер.

Отходящие линии 5,6,7 при номинале в 25ампер должны быть минимум 4кв.мм.

Выбросить ТДМ - лютое говнище

Землю вы сами должны сделать и ввести в щиток. И уже от него она побежит  дальше.

1. Да
2. После
3. Вам достаточно 4 мм2

P.S. У вас нет земли.

Розетка в общедоступном щитке - очень спорное решение.

Прям совсем-совсем спорное. Я во время стройки наблюдал как предприимчивые чуркизяны сварочник подключали к соседскому щитку.

А в СНТ - сам Председатель велел запитываться от отсутствующих соседей)))
