Вопрос к Лиге Электриков

Собираюсь подключать дачу к электричеству, собираю ВЩ сам.

В электрике не то чтоб совсем не шарю, но на любительском уровне, типа дома приходилось по мелочи проводку переделывать и т.д. Есть некоторые вопросы.

Вопрос к Лиге Электриков

1. Бокс под опломбировку (высверлю мешающие динки, прикручу бокс. в нём будет двуполюсной автомат ИЕК С25А) ввод в него сип4 2х16

2. Счётчик Меркурий 201.4 однофазный

3. Розетка

4. Реле напряжения АЗМ 63А 220v

5. Линия на дом, (двуполюсной ИЕК С25А)

6. Линия на гараж и баню (двуполюсной ИЕК С25А)

7. Линия на 2 сарая и бытовку (двуполюсной ИЕК С25А)


Последовательность подключения 1-2-4-3;5-6-7


Вопросы

1. Допускается ли на 5,6,7 поставить двуполюсные на отключение фазы и нуля, или надо обязательно ставить однополюсные и нуль шину?

2. реле напряжения ставится до счётчика или после?

3. соединения в щите ПВ-1 (ПуВ) 6.0  его достаточно? или лучше 10.0 купить?


P.S. пробовал покопаться по СНИПам, но ничего не понял там)

Лига электриков

5.8K постов26K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
0
Автор поста оценил этот комментарий
ответы.
1. можно поставить двухполюсные. обычно ставят однополюсные, ибо их достаточно, но они вдвое дешевле )))
а, ещё однополюсники удобно шинкой соединять, а двуполюсники неудобно.
2. после.
3. ввод на 25А? и четвёрки хватит, а шесть точно достаточно.

ЗЫ. если у тебя вводной на тот же ток, что и ходовые, вводной ставь класса D, ходовые — С. "ИЕК С25А" не надо. поставь что-то подороже, можно даже АВВ, т.к. в опломбированном ящике его заменить потом проблема. и не С25А, а D25A. Если С-класс обязателен, тогда ходовые на дом, гараж и баню придётся ставить В.
раскрыть ветку (16)
0
Автор поста оценил этот комментарий

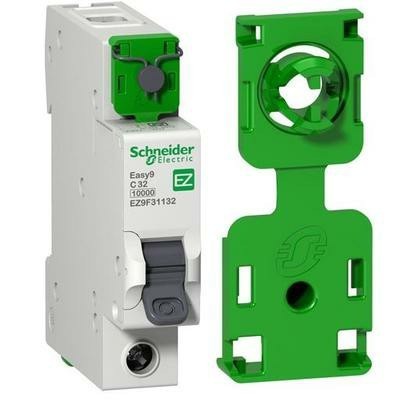

А ещё желательно покурить тему как СИП в автомате обжать ))) тоже интересный предмет. Ну и можно не бокс заводить, а купить пломбируемые заглушки, Шнайдер, иек и Легран такие продают. Плюсы в том, что видно состояние ввода и в случае прогорания можно вовремя подтянуть, а в боксе только постфактум констатировать отгоревший СИП.
Иллюстрация к комментарию
раскрыть ветку (2)
0
Автор поста оценил этот комментарий
Хм. Видел такую хрень как-то раз, но сам с ней дел не имел.
Вы полагаете, она не мешает подтянуть клемму?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Мешает, но если провод начнет подгорать вы это увидите (а в боксе нет), вызовете электрика или сорвете пломбу и сами подтянете. У нас достаточно позвонить диспетчеру и сказать, они потом приходят в течении недели пломбируют заново.

0
Автор поста оценил этот комментарий

есть шины для двухполюсных автоматов

https://yunimag.ru/goods/738050-shina-soedinitelnaya-tipa-pin-shtyr-2p-do-63a-dekraft-32031dek.html
раскрыть ветку (2)
0
Автор поста оценил этот комментарий
Есть. Я в каталогах мильон всяких прикольных штук видел, которые в магазине хрен найдёшь.
Хотел сделать красиво, искал заглушечки для торцев шины, видел их в каталоге. Во всём городе либо вообще не знают, что это, либо знают, но не возят, потому что "никто не спрашивает". Пришлось изолентой заматывать.
Есть шина не со штырями, а с вилками, вставляется в автомат в специальную щель под винт, оставляя основной зажим свободным для провода. То же самое. Либо первый раз слышат, либо знают, но не возят, потому что не спрашивают.
Специальные штучки-фиксаторы на дин-рейку, чтоб автоматы по ней не ползали. Нашёл в одном месте только.

И такое постоянно. Не всё, что есть "в природе", можно легко купить в магазине.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Таких шин везде полно. Даже в деревенском "Юпитере". Кстати не ожидал там увидеть.

0
Автор поста оценил этот комментарий
Дэшки вроде как запрещены на ввод.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
от местного энергосбыта зависит, может быть? у меня дэшки легально стоят, с их разрешения.
Автор поста оценил этот комментарий
"В" только на освещение и ТЭНы, да и светодиодное освещение может не прокатить. А ТС про болгарку пишет, она "В" будет вышибать только от одного вида УШМ! Если хотите селективности, берите селективный автомат с задержкой срабатывания за 100500 тыщь, а не давайте вредные советы.
раскрыть ветку (7)
0
Автор поста оценил этот комментарий
Диванный электрик детектед!

Ты номинал автомата видел? 25А!
Ты часто пятикиловаттные болгарки видишь, чудо?

Да, разумеется, для подключения в станке, по стандартной схеме "ввод-автомат-пускатель-мотор", даже С не следует использовать, а только D, иначе правильно выбранный по рабочему току автомат будет вышибать пусковым током.

Вот только это верно лишь для станка с одним мощным мотором.

Автомат класса В срабатывает по электромагниту на токе 3-5 номинальных, то есть, для В25 — 75-125 ампер. Исправная ручная болгарка такой ток не даст даже с заклиненным ротором! И сварка такого тока не даст! И блоков питания для светодиодного освещения нужно не меньше, чем на пару киловатт, чтоб такой пусковой ток набрать!

ЗЫ. Кстати, у осветительных ламп накаливания пусковой ток, обусловленный сопротивлением холодной нити — 10-20 номинальных.
раскрыть ветку (6)
0
Автор поста оценил этот комментарий

A, B, C, D - это не "класс", это характеристика.

0
Автор поста оценил этот комментарий

Сам дурак. Сферического коня в вакууме оставь себе. На вводной автомат не единственная болгарка вешаться будет, прочую нагрузку мы не учитываем? Или в гараже у него 2А автоматы установлены?

Делать селективность по току в одном щите или по ВТХ это колхоз и незнание предмета.

раскрыть ветку (4)
0
Автор поста оценил этот комментарий
Не, дурак не я.
На малых превышениях (терморасцепители) селективность отлично работает, на КЗ — тут да, как повезёт, когда ток КЗ под тыщу ампер, тут уж пофиг, на двадцати амперах электромагнит должен сработать или на ста, вышибет оба. Или не оба. У меня дома одно время от КЗ стабильно вышибало вводной сороковник, нижестоящие шестнашки не успевали сработать. Поменял его на такой же C40, но другой марки — стало правильно работать, от КЗ стало вышибать самый нижний, шестнашку.

Прочую нагрузку мы учитываем, только дом (а тем более дача) — это не завод, работа сваркой и болгаркой там событие нерегулярное. Вышибет автомат раз в год — ну, сходишь, включишь обратно. Зато в 99% случаев селективность сработает, и вышибет не ввод, а группу.
0
Автор поста оценил этот комментарий
Не только болгарка))) Я ретроавто увлкаюсь, а там и сварка частенько требуется, и шлифмашинки, и другой электроинструмент))))
Но, в целом единовременная нагрузка врятли будет больше 5кВт.
раскрыть ветку (2)
0
Автор поста оценил этот комментарий
25А —5.5кВт, нормально.
Главное, чтоб это была "одновременно питаемая" нагрузка, а не "одновременно включаемая". Если набрать "моторизированного" электроинструмента на 5.5кВт и одновременно весь его включить — так не только В25 (вышибает на х3-х5), но и обычный С25 (х5-х10) может выбить суммарным пусковым током. Если вы будете включать эти инструменты не одновременно (одновременно работать ими можно, нельзя одновременно нажимать кнопки включения на них) — никаких проблем )))
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Ну, когда нас у гаража трое-четверо собираются и машины делают, то иногда может совпадать одновременное включение нескольких инструментов)
