Вопрос к Лиге Электриков⁠⁠

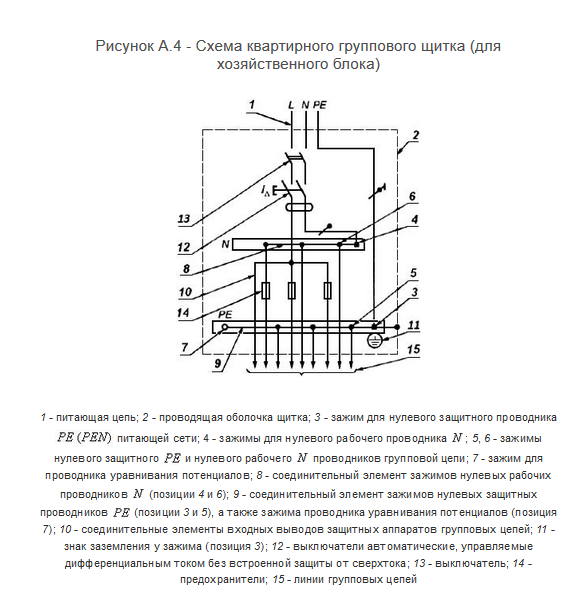

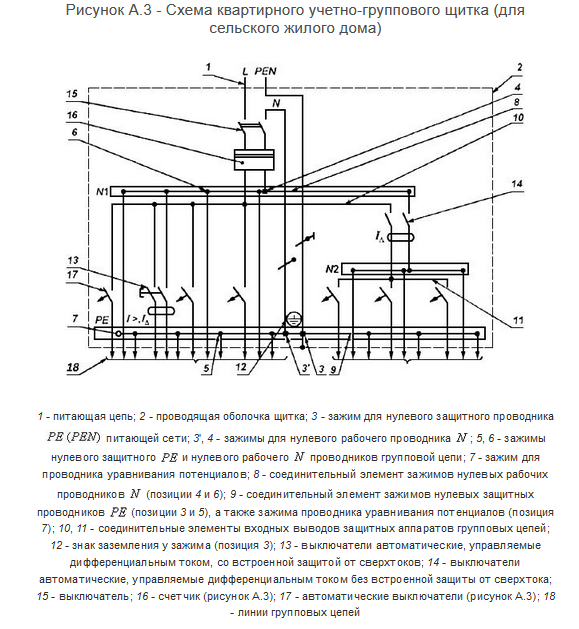

Та линия, что идет по опорам и приходит к вам, скорее всего TN-C (с глухозаземленной нейтралью, где-то там, на подстанции, и совмещенным защитным и рабочим нулевым проводником - PEN). Чтобы получить оттуда защитный ноль (который желто-зеленым еще обозначают) надо его правильно разделить. Согласно вышеуказанного ГОСТ это делается на главной заземляющей шине, туда же заводится проводник от контура заземления и уже с нее вы берете нейтраль рабочую - N и защитную - PE. PE нужен для того чтобы заземлять приборы с токопроводящим корпусом: котлы, обогреватели, бойлеры, компы и даже иногда чайники. Если в таком приборе фаза пробьет на корпус - выбьет автомат на группе/вводной АВ за счет короткого замыкания на корпус.

Во всех TN (глухозаземленная нейтраль) - ноль до разделения не рвется.

То, что сейчас у Вас стоит в щите, больше похоже на схему TT, но с серьезным нарушением - для защиты от поражения током там необходимо (!) устройство защиты по дифференциальному току - УЗО. Т.к. приходящий PEN там с заземлением не объединяется и ток утечки фазы на замлю, в случае пробоя фазы на корпус, очень мал - автомат на такой ток не сработает.

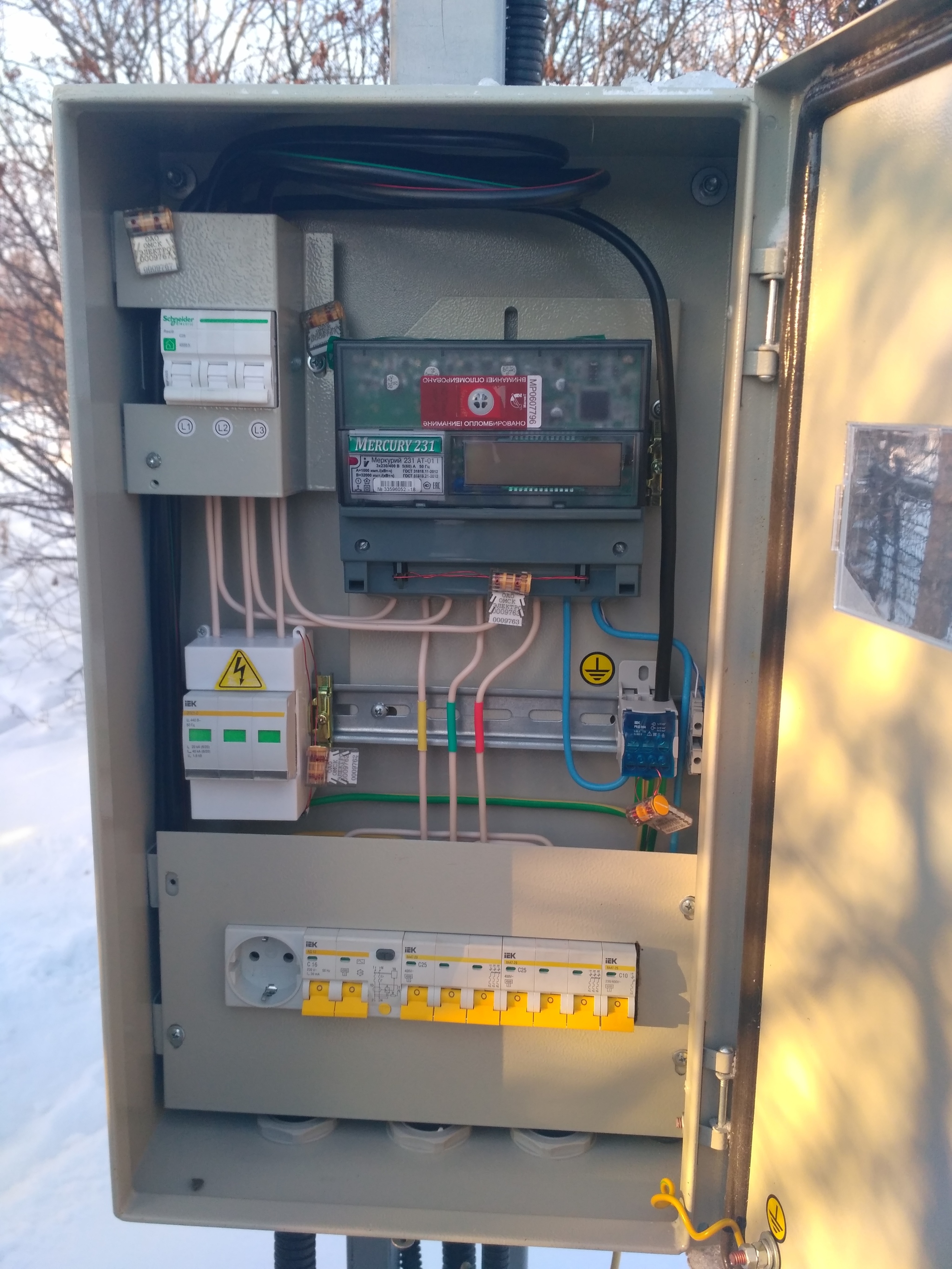

Во! На этом фото прям вижу примерно то же что и у меня)  2 контакта (фаза и нуль) приходят с ВЛЭП на рубильник под пломбу, далее с него на счётчик, и за счётчиком УЗО, с него уже пошло на потребители)

Собсно то, что мне и нужно) Только у меня вместо УЗО пока автомат, но всётаки УЗО поставлю) И после него разделение на 3 линии.

...

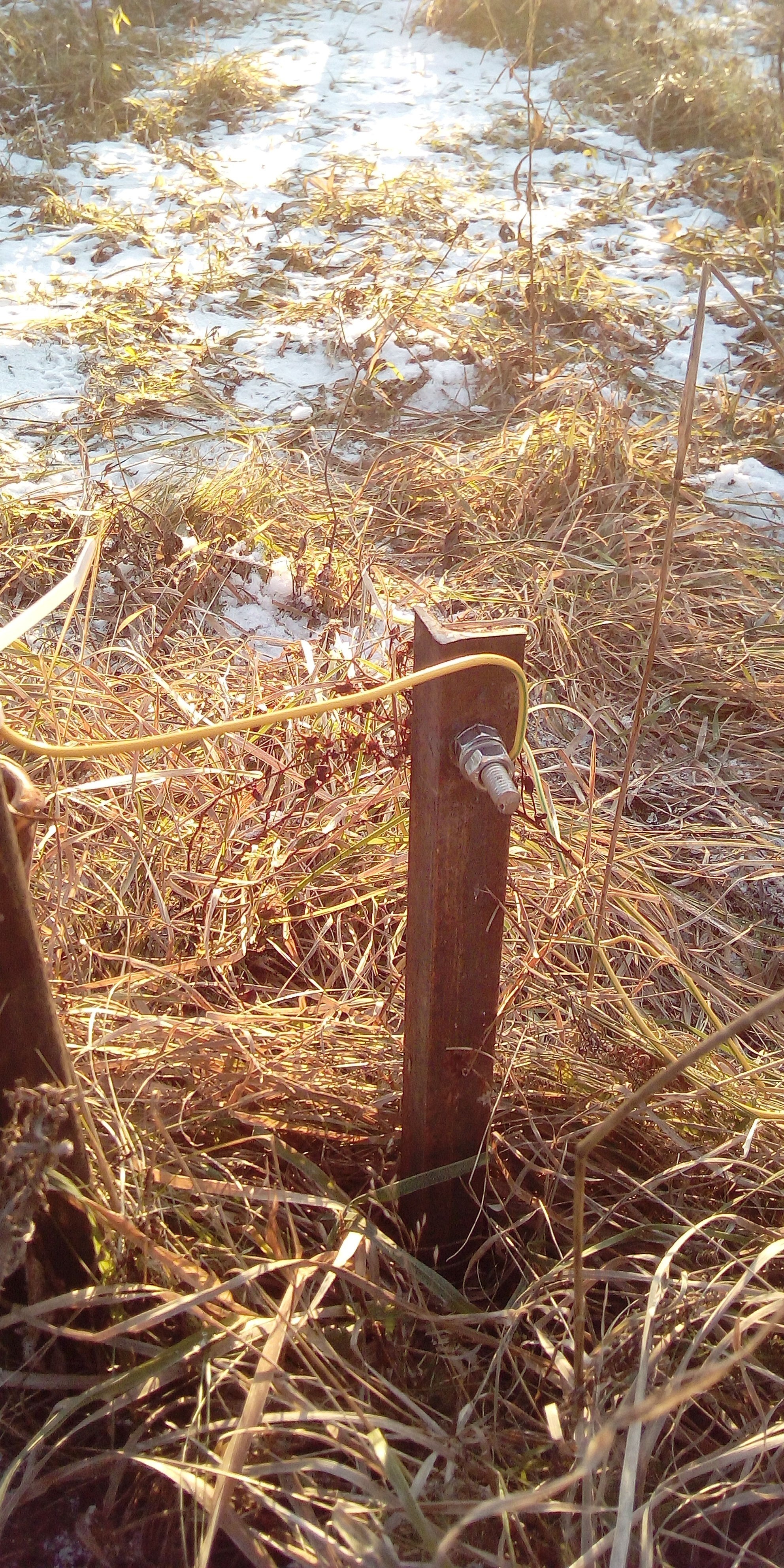

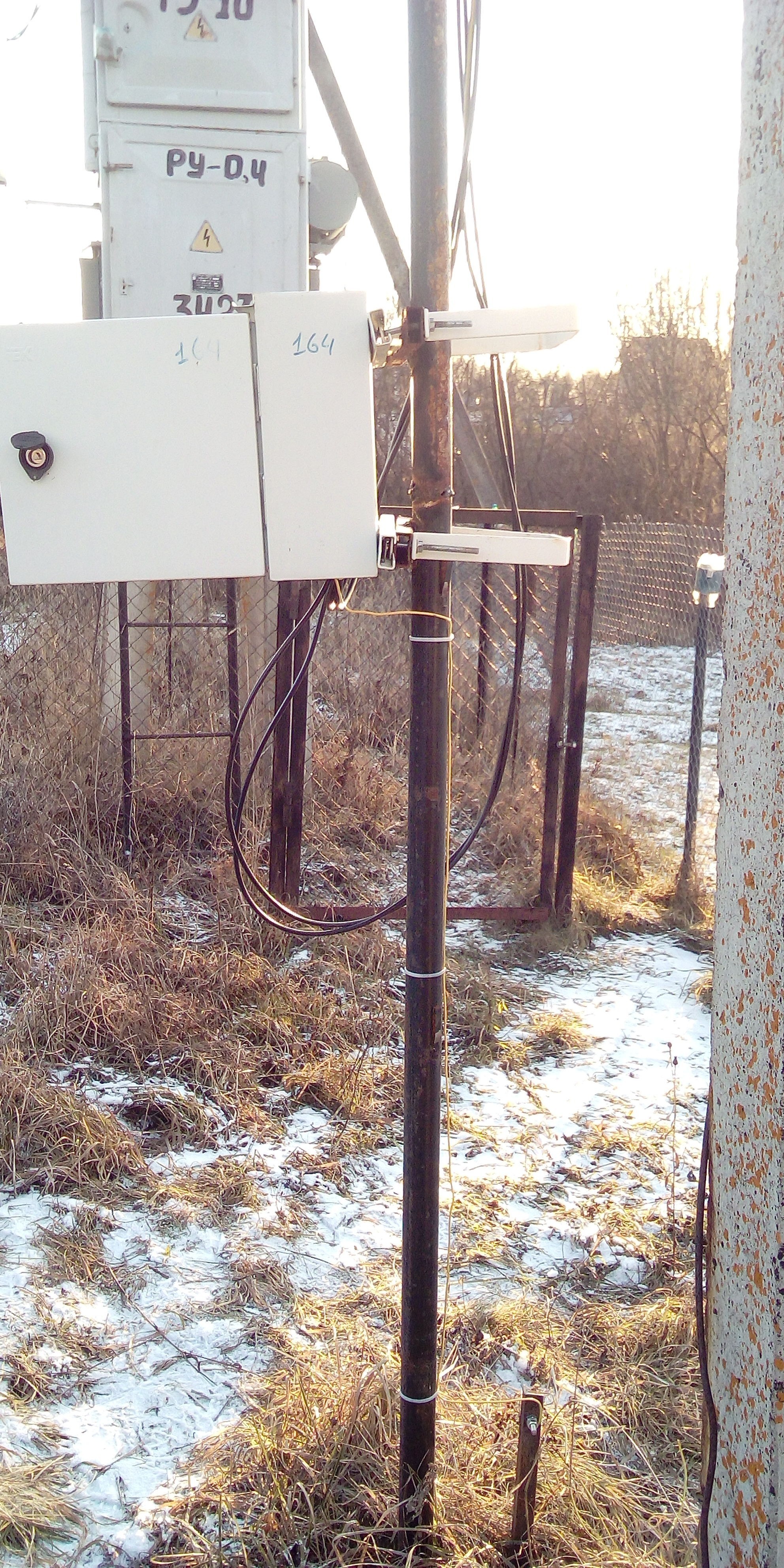

Вопрос к вам, куда там идёт заземление щитка? Вкапывали контур у стойки?

Можно, я дополню?

1. На вводе ставим автомат 1ф. Категорически не 2ф, это разрыв PEN, что запрещено - ПУЭ 7.1.21 "Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы"

Расцепители в нулевых проводниках допускается устанавливать при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением.

Так, что автомат оставляем. А еще подумаем, что же будет, когда оборвется ноль на линии и к вам через PEN придет напряжение от мощной нагрузки.

2. Провод PEN следует завести вот на такой блок - http://tdmelectric.ru/collection/bloki-rb/product/raspriedie....

Я об этом писал #comment_154913366 можно конечно, но не реально. Если рискнете расщеплять PEN, то лучше РБП 95 использовать.

3. После вводного АВ С25А подключаем счётчик. На счётчик берём N с распределительного блока (см. п.2) и в дальнейшем используем только его в качестве нуля!

Верно, с одной оговоркой, если будет УЗО или АВДТ, то ноль на нижележащие цепи берем только от них и никак иначе!

4. После счётчика ставим УЗО 2р 40А 100 (или 300) мА. Не обязательно, но желательно - выполняет роль защиты при пожаре выше групповых УЗО.

Соглаласен на 100%, только не забудьте, что номинальный ток УЗО болжен быть выше чем у автомата на одну ступень, т.е. если вводной автомат - С25, УЗО - 32А и УЗО не заменяет автомат! Их надо ставить последовательно. Или АВДТ, если не сильно экономим.

5. После УЗО ставим группу выключателей-разъединителей (они же - рубильники), 1р 25А. Автоматы ставить нежелательно - функционала по защите для них тут нет, а занизить номинал придётся из соображений селективности. Т.е. если у вас на вводе 25А, то под ним должны стоять 16А или 20А, для обеспечения частичной селективности при срабатывании, иначе при КЗ в гараже будет падать вся сеть. Рубильникам это побоку, они выполняют одну задачу - ручное отключение отдельной линии, и при КЗ не отлетят, так что ставим ВР 1р 25А по кол-ву отходящих линий.

Селективность по току в одном шкафу это утопия. Не заморчивайтесь ) Ну можете попробовать, если руки чешутся, в случае КЗ, сработают все.

6. На распределительном блоке у нас произошло разделение PEN на РЕ и N. Можно поставить отдельную шинку для РЕ и подключить от блока, можно использовать сам блок в качестве шинки РЕ - функционально разницы нет. Туда же подключаем свой контур заземления проводом не менее 10 мм2.

Заземление 10мм2 по меди. Алюминий - 16.

7. Для нуля после УЗО надо поставить шинку N, можно такой же распределительный блок или просто шинку на DIN-рейку, без разницы.

Нулевые шинки отдельно для каждого УЗО, если их будет несколько. Если только пожарное УЗО, то только одна шинка  после этого УЗО.

8. Реле напряжения действительно лучше поставить в помещении. Выйдет дороже - вам их надо 3 штуки, но зато не придётся регулярно менять из-за вполне вероятного воздействия перепадов температуры. Если соберётесь всё же ставить в уличном щите, то ставьте перед УЗО.

Да, реле надо в помещении и обязательно с шунтирующим автоматом или рубильником, судя по опыту, бывают падения напряжения до 150-160В, которые отрубают РН, но не особо сказываются на технике. У нас же большинство аппаратуры сейчас 110-240В. Так, что нормально живет она. Только холодильник жалко, тяжко ему.

9. Для коммутации внутри щита достаточно 4 мм2, а на группу рубильников можно поставить кусок гребёнки, чтобы не ебаться с перемычками.

Желательно купить гибкий провод ПУГВ или КГ, им проще работать, но нужно обжимать наконечниками НШВИ, можно даже без спец инструмента - просто одеваем на провод и вставляем в клемму или пассатижами. А если вы перфекционист купите обжимку.

10. Для щитовой розетки желательно поставить отдельный АВ С16А.

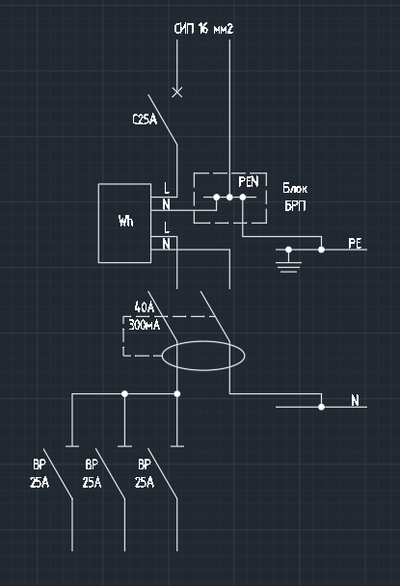

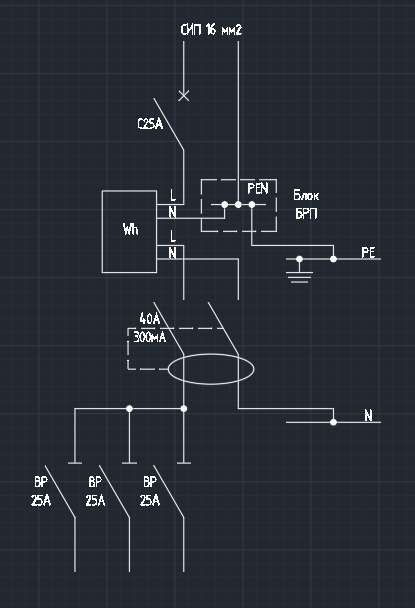

Приложил схему, если поможет.

с какой стати ноль в счетчик вы берете с расределительного блока? если его убрать счетчик считать не будет

Энергосбыт не опломбирует
