Тойота Королла и катализатор⁠⁠

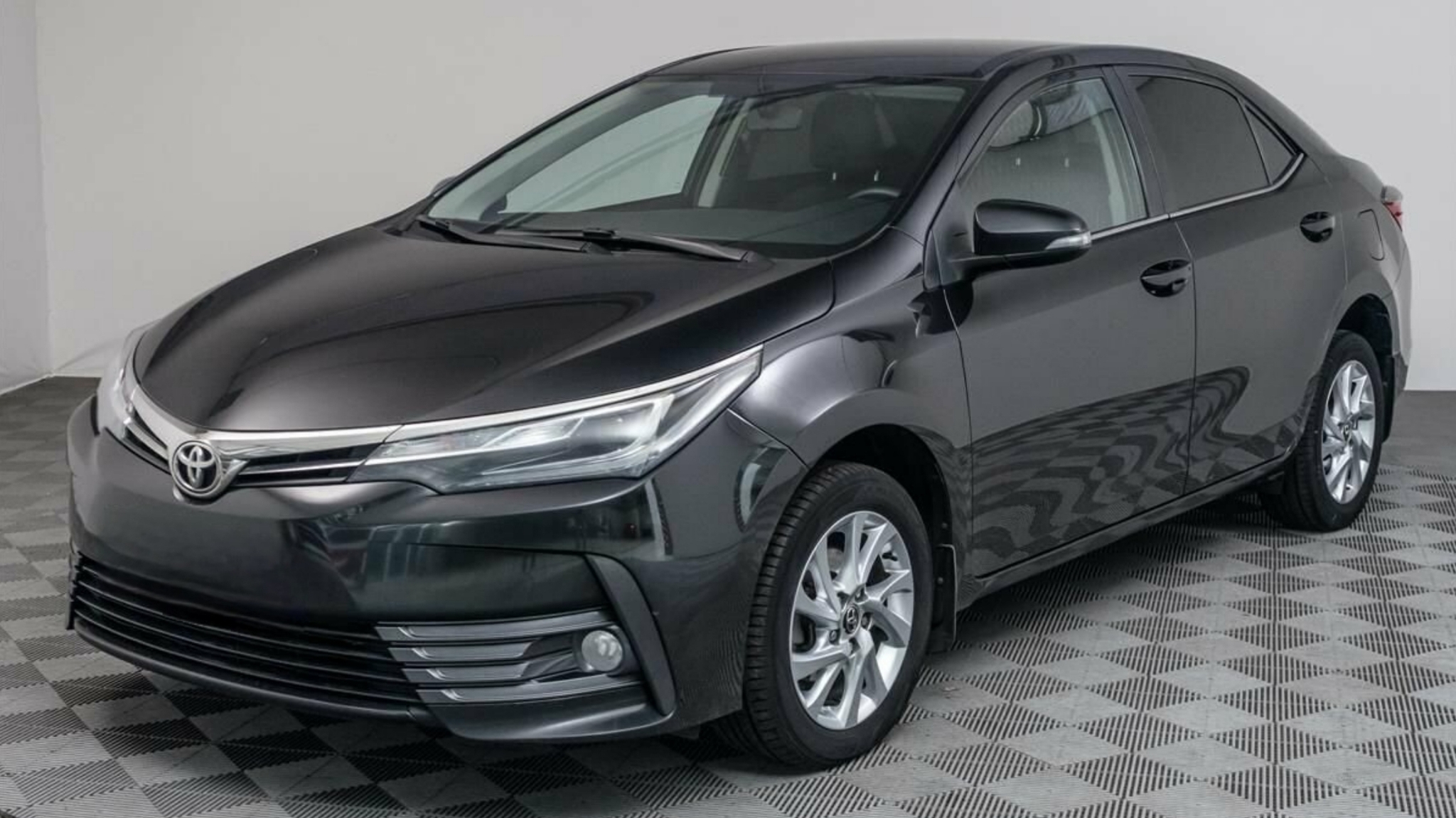

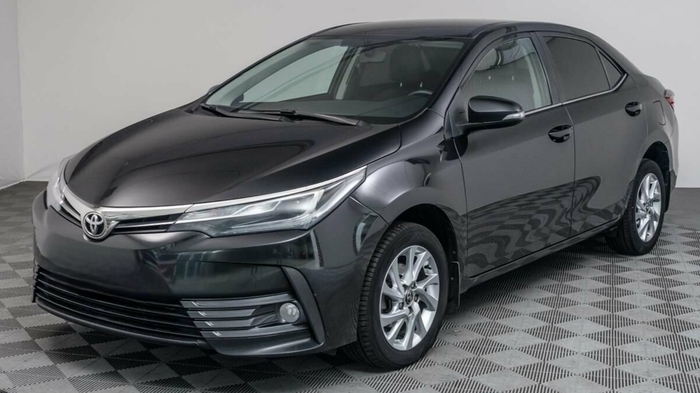

Всем привет. Сегодня, у нас в гостях автомобиль Тойота Королла с жалобой на то, что на его приборке горит лампа чек.

Со слов клиента в работе автомобиля ничего не изменилось. Он не почувствовал ни странного поведения, ни потери мощности, ни каких-либо посторонних звуков или запахов. Прочитаем ошибки.

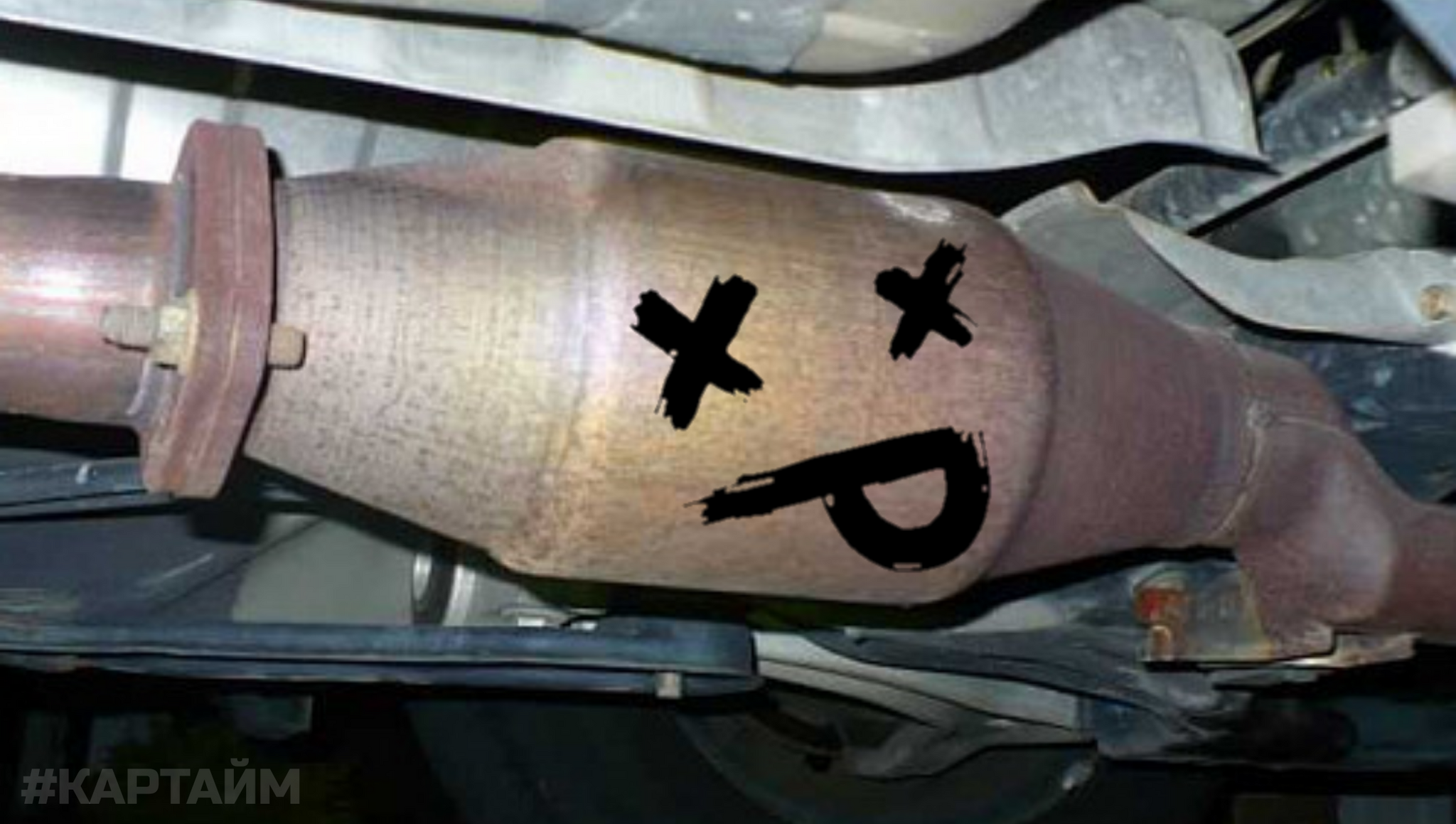

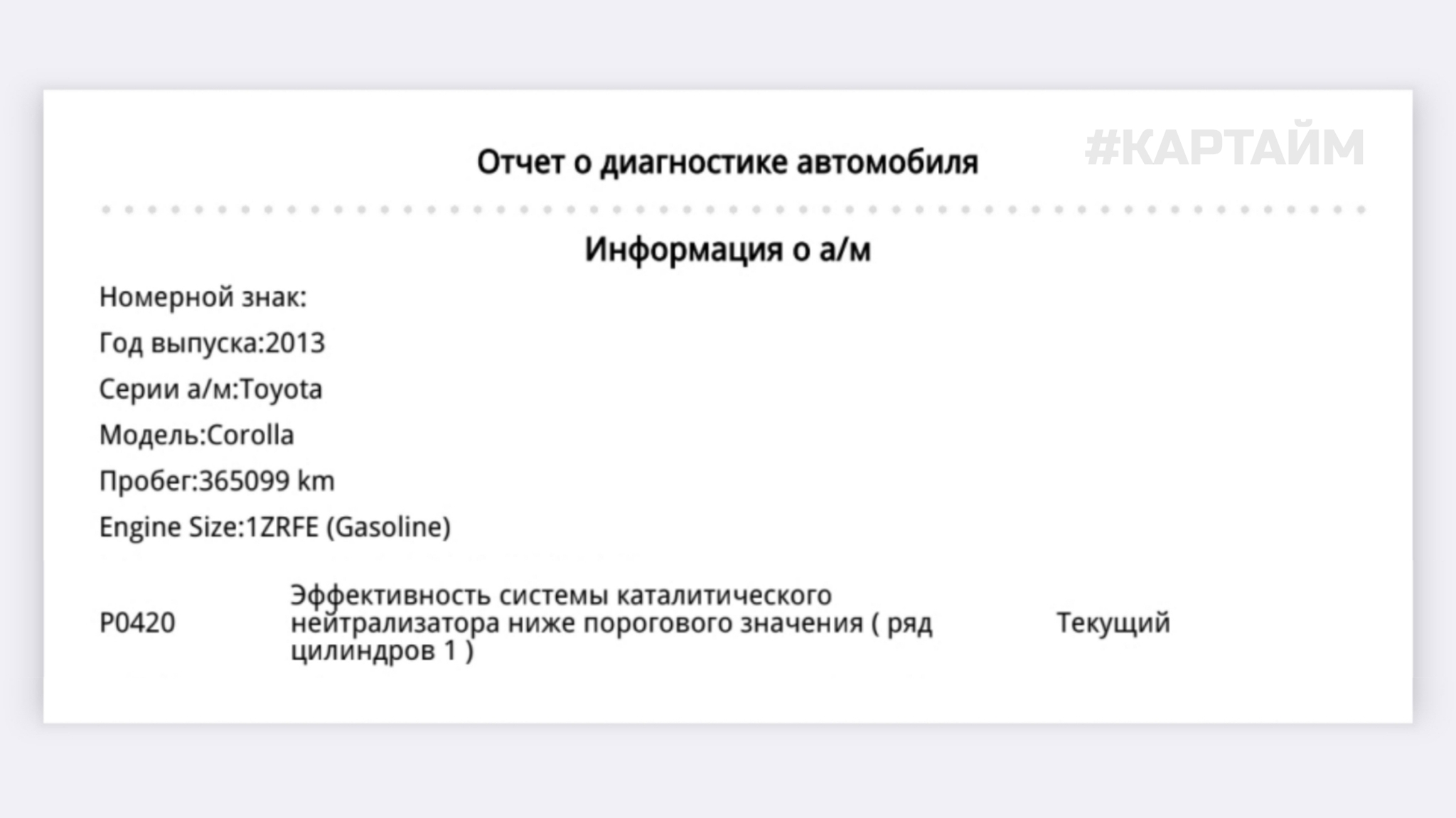

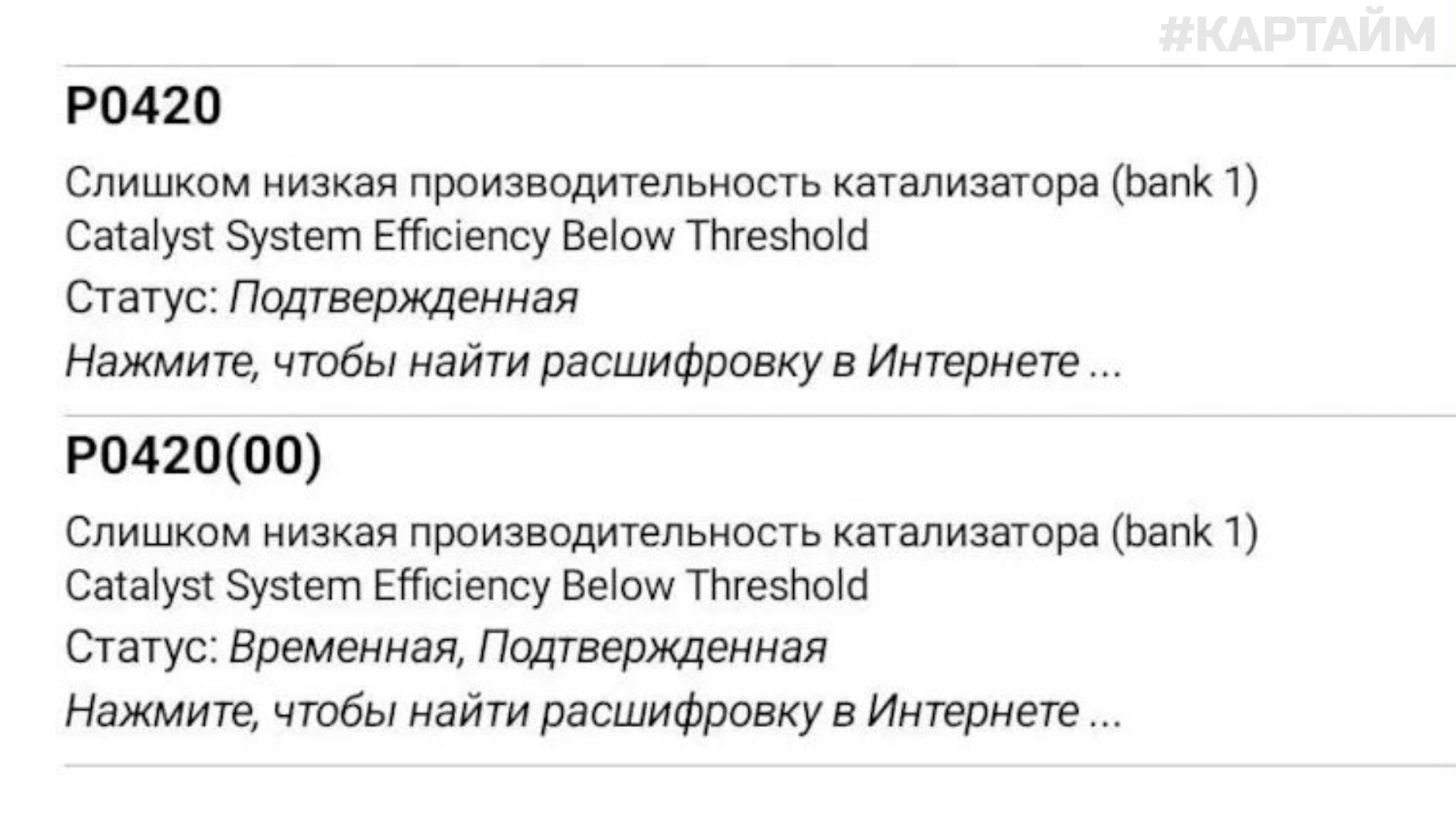

Ошибка p0420 любезно сообщает нам о том, что катализатор того — не справляется с выполнением возложенных на него обязанностей.

А какие обязанности возложены на катализатор?

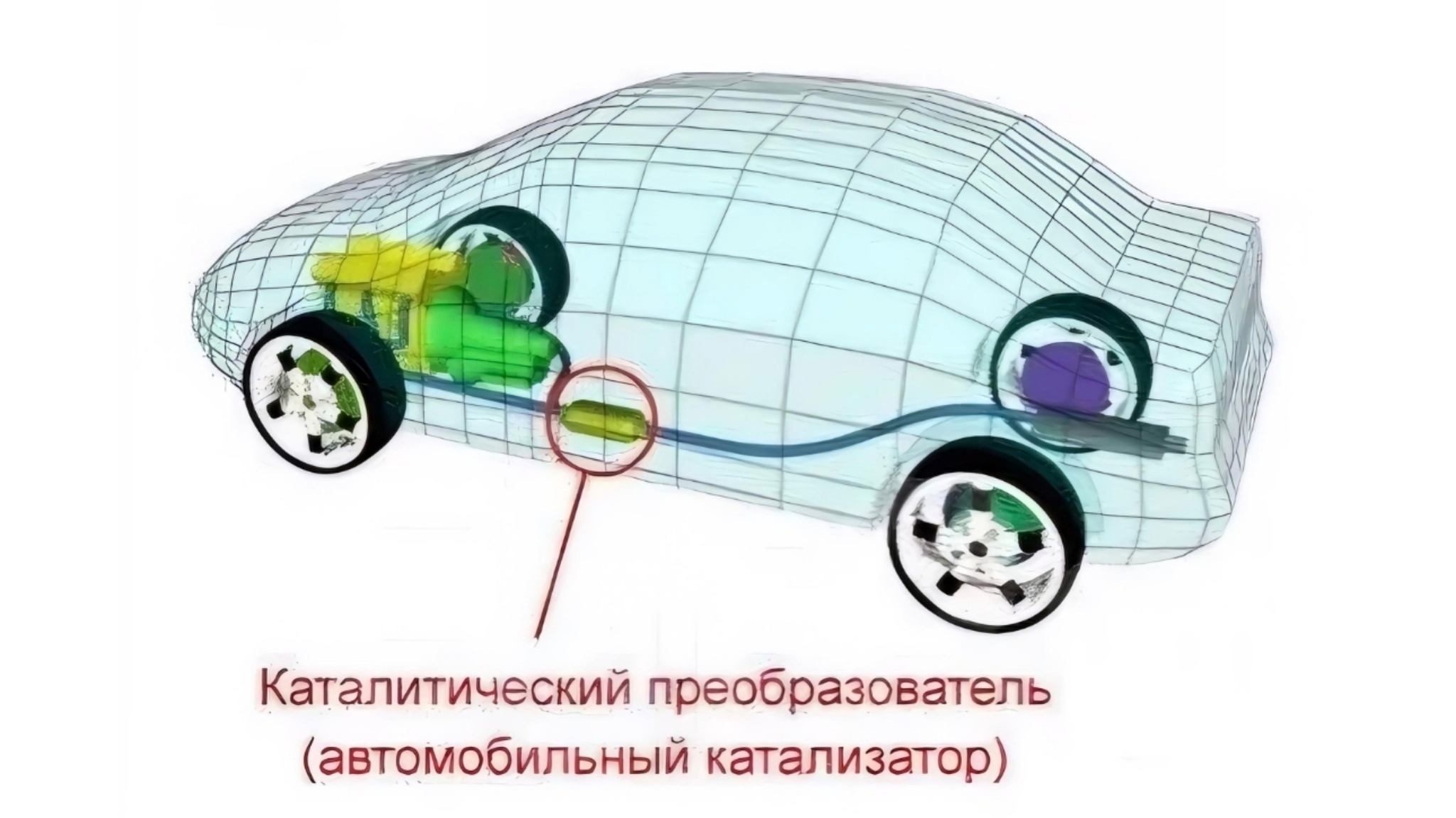

Катализатор это устройство, расположенное на выхлопной трубе автомобиля, которое снижает токсичность проходящих через него выхлопных газов.

Происходит это багодаря происходящим внутри него химическим реакциям каталитического восстановления оксидов азота и использования образованного от этой реакции кислорода для окисления угарного газа и недогоревших углеводородов.

Говоря примитивным языком, катализатор это фильтр, очищающий выхлопые газы.

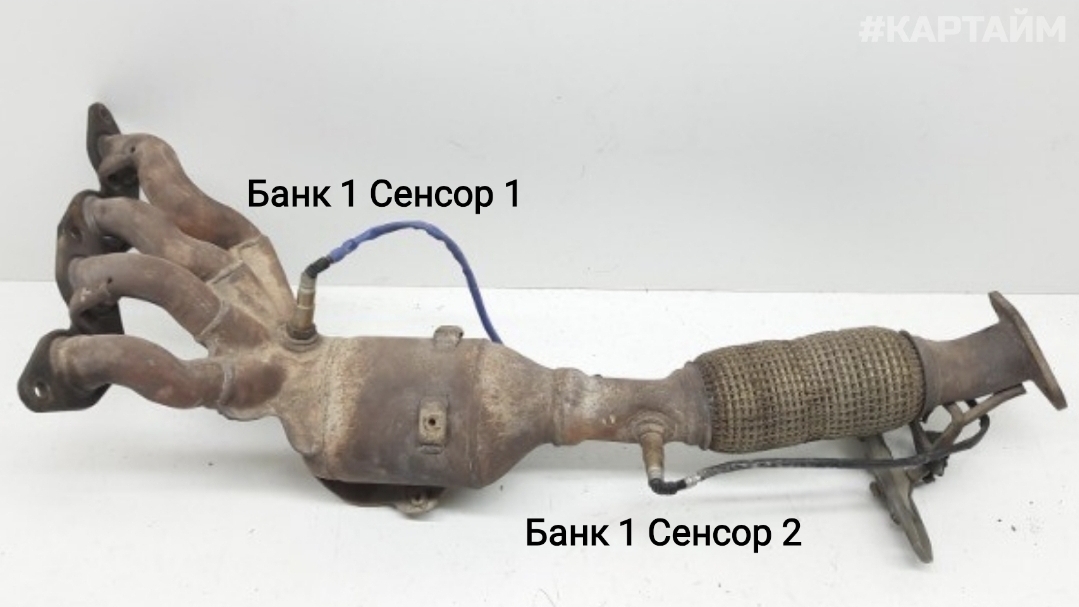

А как ЭБУ двигателя понимает, что внутри катализатора не происходит то, что в нём должно происходить? Всё очень просто. На выхлопной трубе до и после катализатора установлены датчики кислорода. Датчик кислорода — он же лямбда-зонд или просто лямбда. Помните в одном из предыдущих постов про Фокус с датчиками кислорода ?

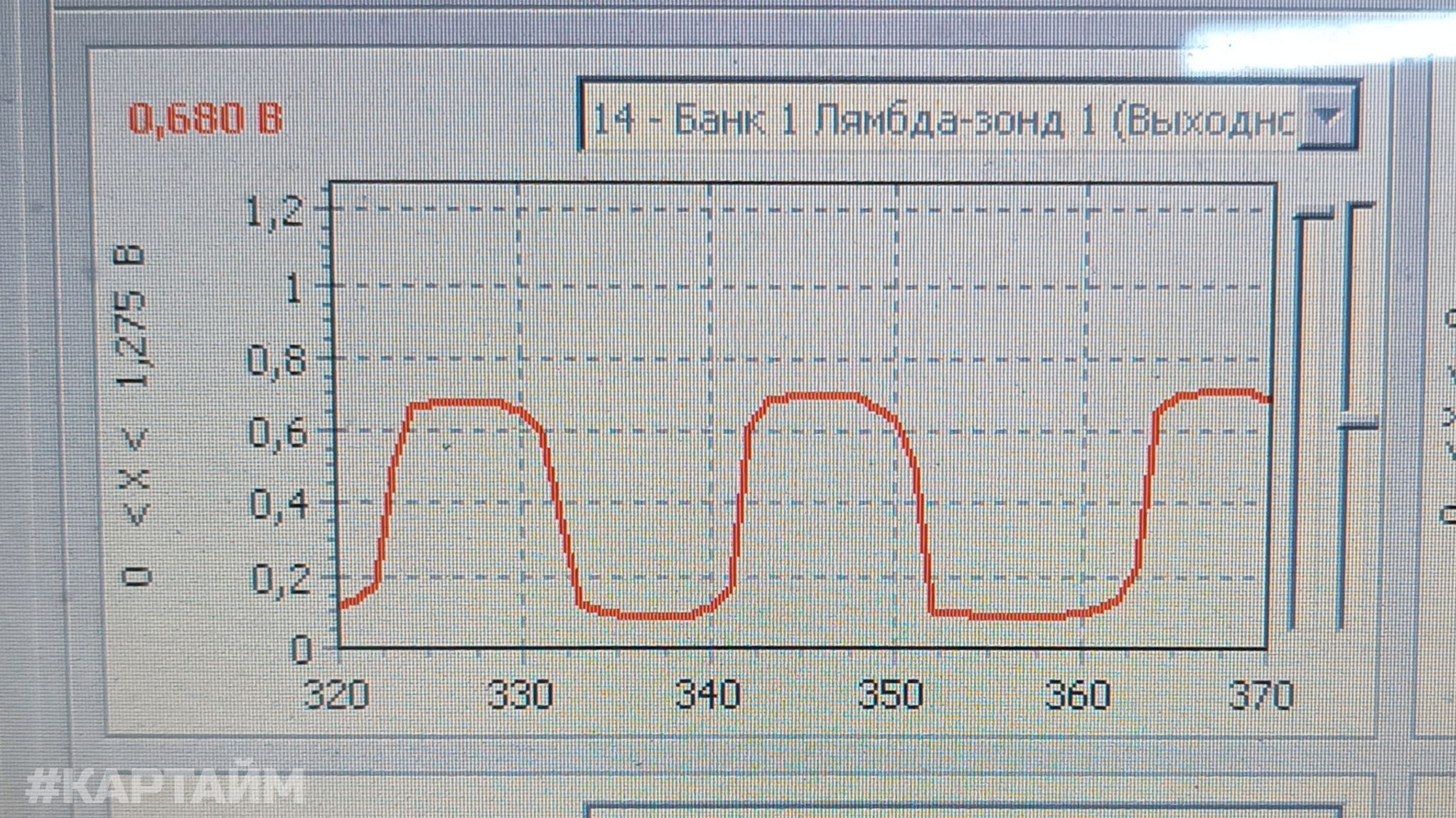

На графике первого датчика кислорода мы должны видеть синусоиду.

Почему? Ответ можно найти здесь: Топливные коррекции

Если кратко, то в выхлопе до катализатора то появляется, то исчезает кислород. Нижняя петля синусоиды — есть кислород, верхняя — нет кислорода.

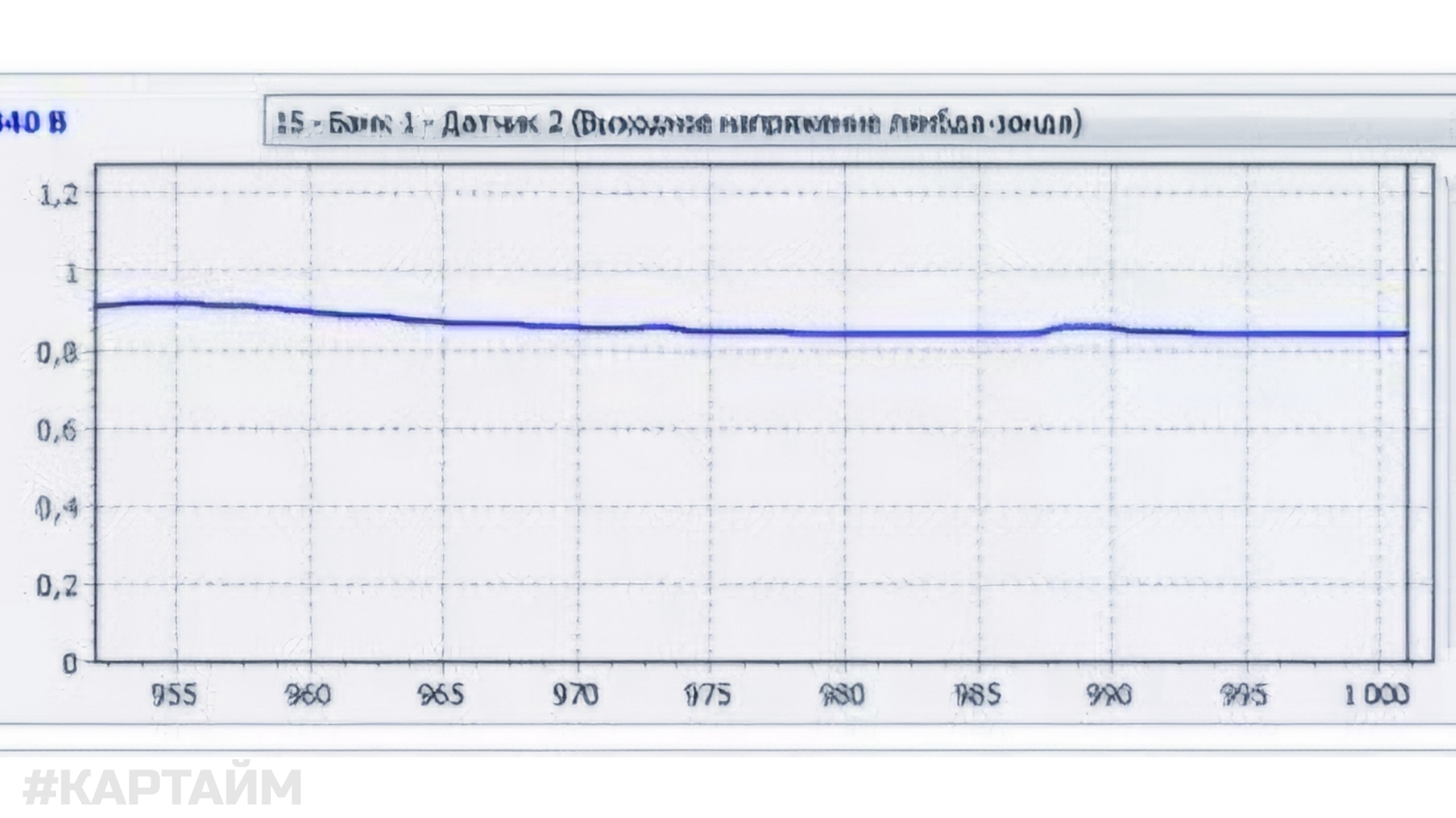

На графике второго датчика кислорода кислорода быть не должно. В идеале весь кислород, попавший в катализатор, вступает в химические реакции, поэтому на графике мы увидим почти прямую линию в районе верхней петли синусоиды графика первого датчика кислорода.

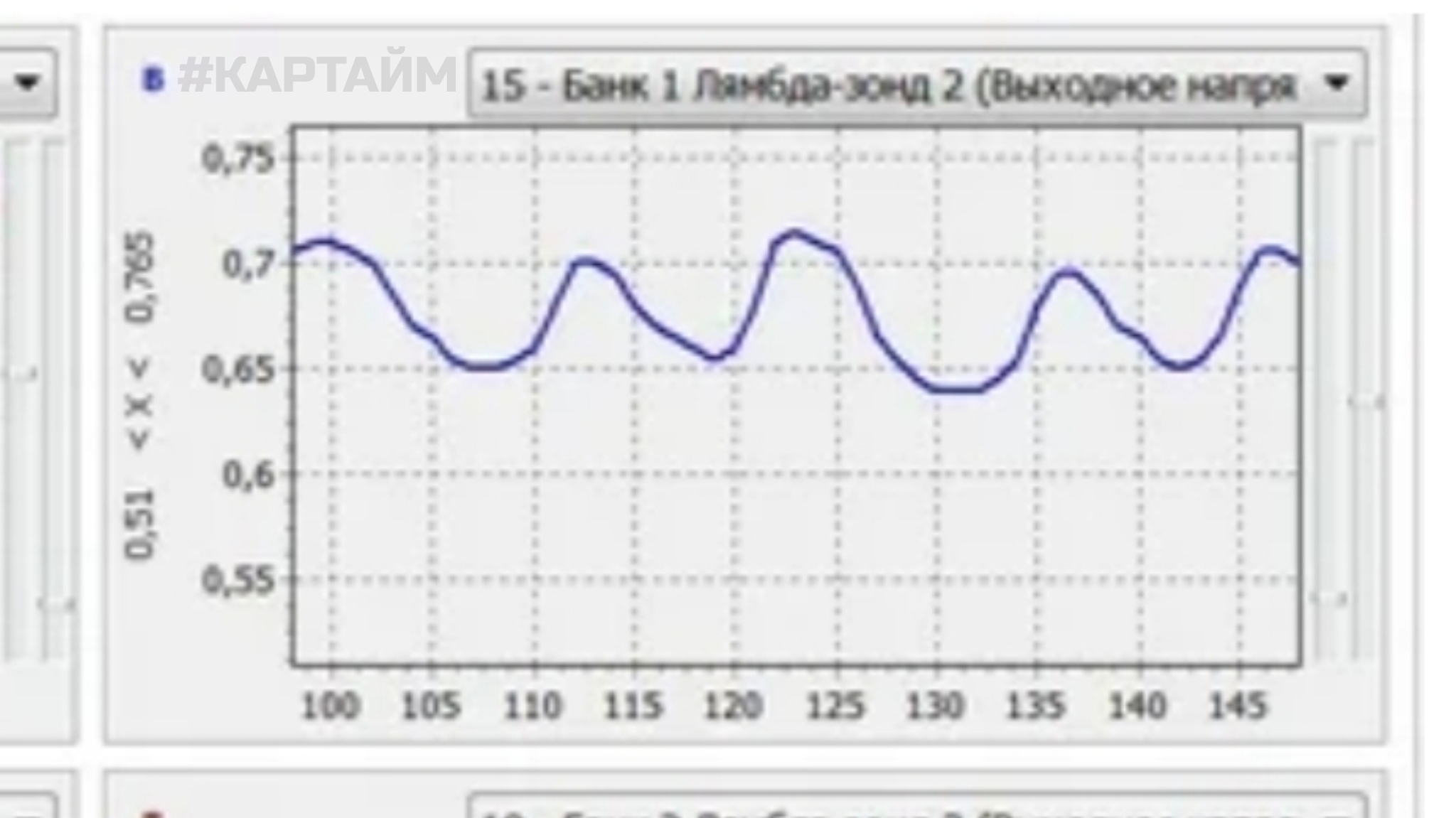

Но так как катализатор не вечный, то на выходе из него кислород рано или поздно начинает появляться. Сначала при длительной работе на высоких оборотах, потом при кратковременной. Потом при работе на средних оборотах, потом на низких. Выражается, это в том, что график датчика кислорода в каких-то режимах работы двигателя вместо ровной линии начинает принимать очертания синусоиды и смещается от верхней границы напряжения к нижней.

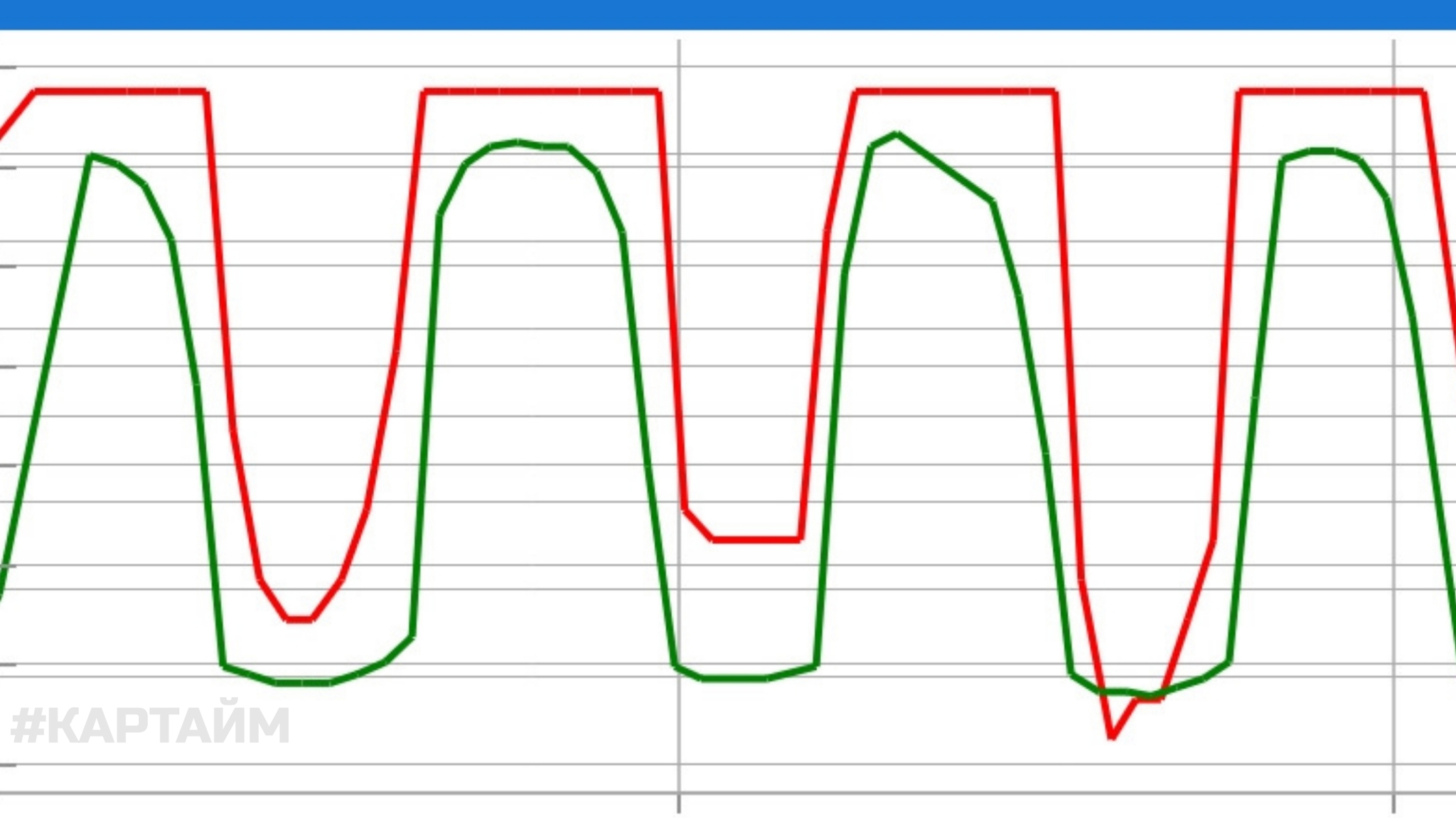

Постепенно всё более явные очертания синусоиды и всё больший размах. В конечном итоге, выхлоп на входе в катализатор и на выходе из него становятся одинаковыми и график второй лямбды начинает повторять график первой.

На разных автомобилях в разные годы степень отклонения графика второй лямбды от нормы, при которой возникнет ошибка по эффективности катализатора, отличается. Но тем не менее, если ЭБУ видит какое-то время, что график второй лямбды выходит за пределы прописанных в него в качестве эталона диапазонов, ошибка вываливается.

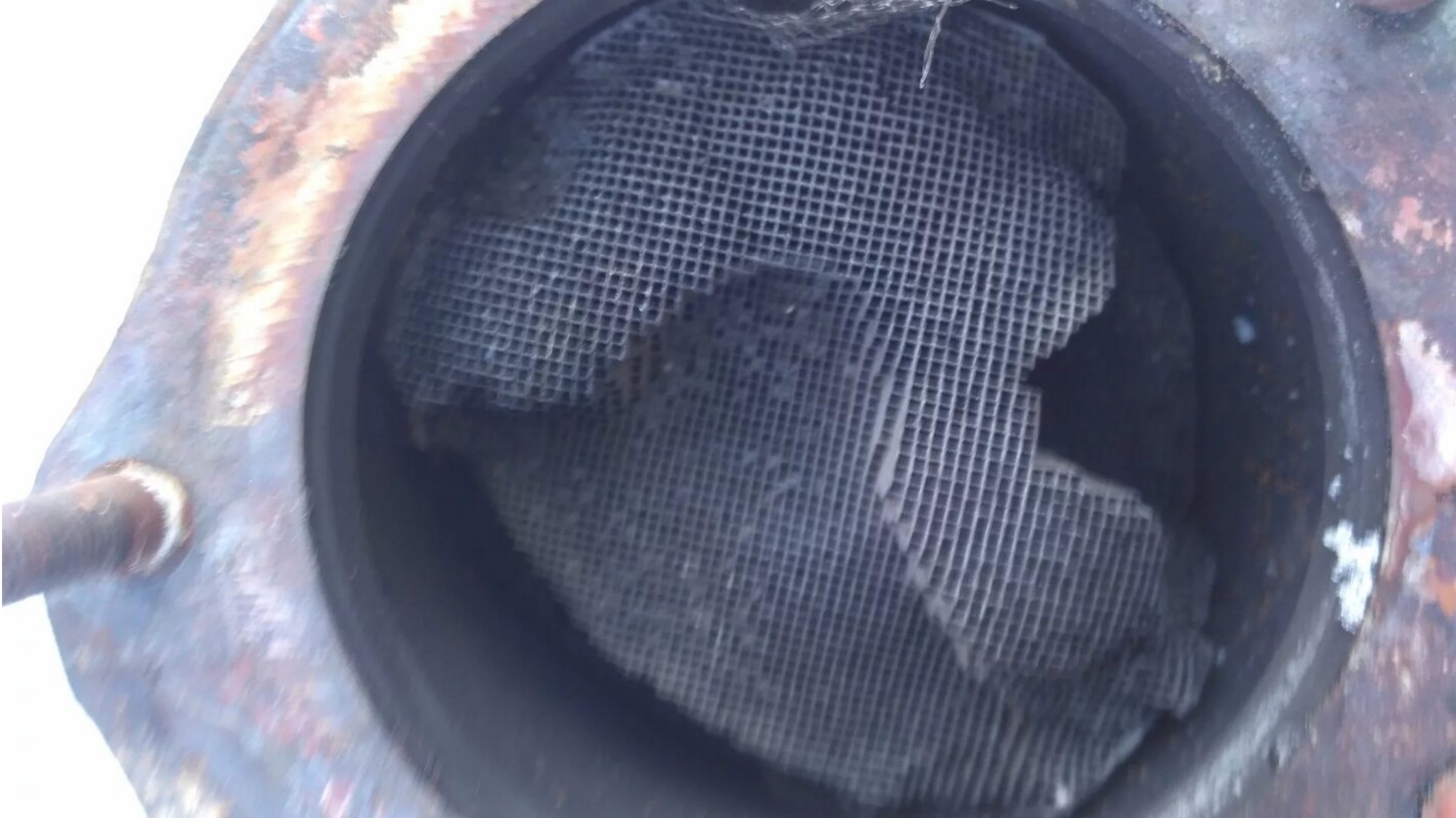

При возникновении этой ошибки рекомендую провести эндоскопию катализатора, ведь снижение эффективности его работы может быть вызвано не только химическим старением, но и физическим разрушением.

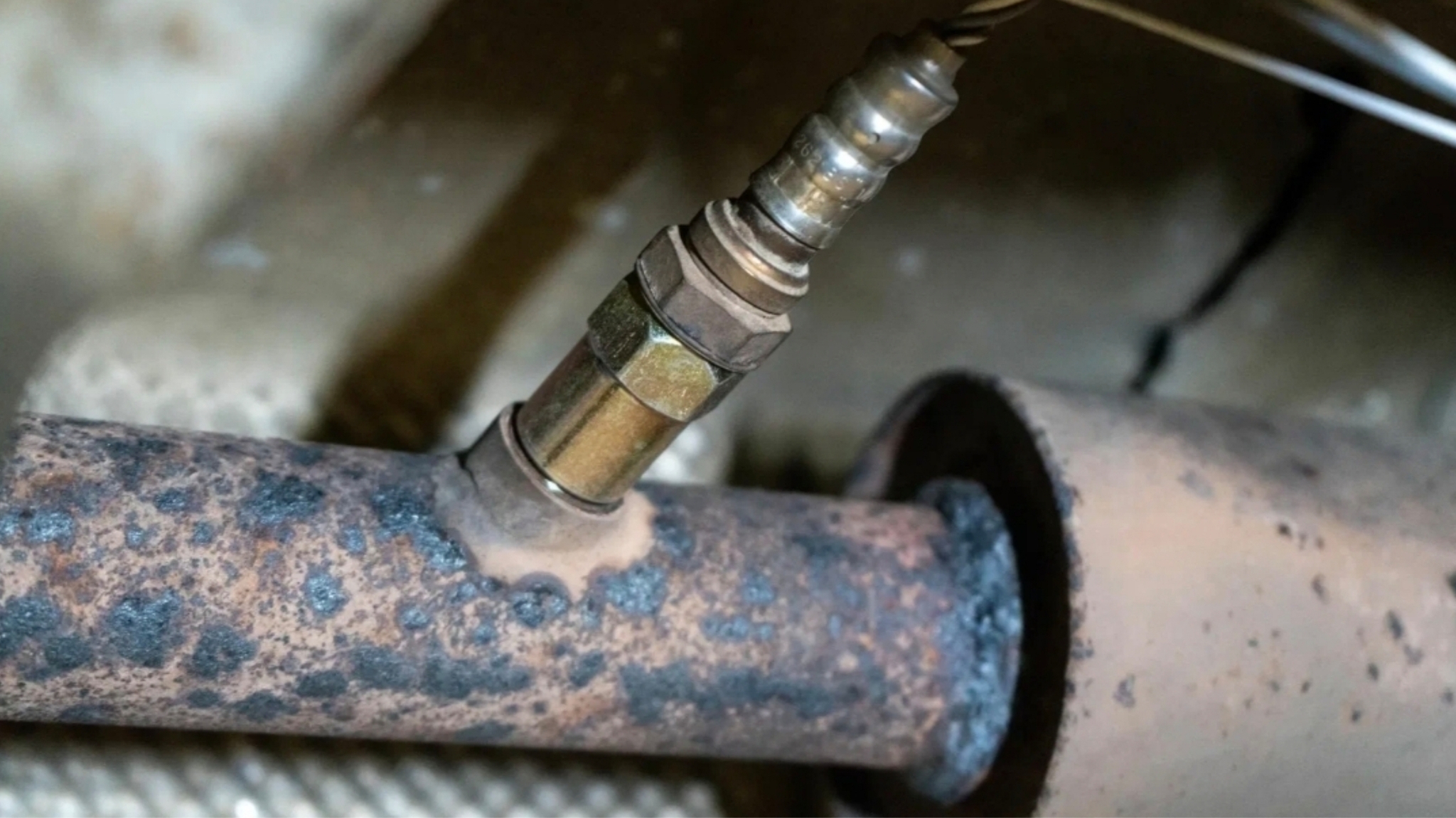

Целый катализатор можно оставить, осыпающийся или оплавившийся — заменить. В любом случае, для устранения ошибки вероятнее всего придётся перепрошивать ЭБУ под нормы токсичности Евро-2, при которых контроль исправности нижних датчиков кислорода и катализатора не производится. Вероятность, что новый универсальный или б/ушный катализатор будет выполнять нормы токсичности в полном объёме очень мала. Иногда спасают обманки, которые устанавливаются между датчиком и выхлопом.

Ездить без катализатора совсем — не рекомендую. Во-первых двигатель работает шумнее, во-вторых воняет. И если один ваш автомобиль не воняет и не вредит экологии, то сотня, тысяча и миллион таких корыт ещё как воняют.

Спасибо всем, кто дочитал, — буду рад подписке. 😉
