Ретропонедельник №274. Арифмометр "Феликс"1
Начинаем новую неделю с экспоната в виртуальном музее sovtech.su. Сегодня это механический калькулятор "арифмометр".

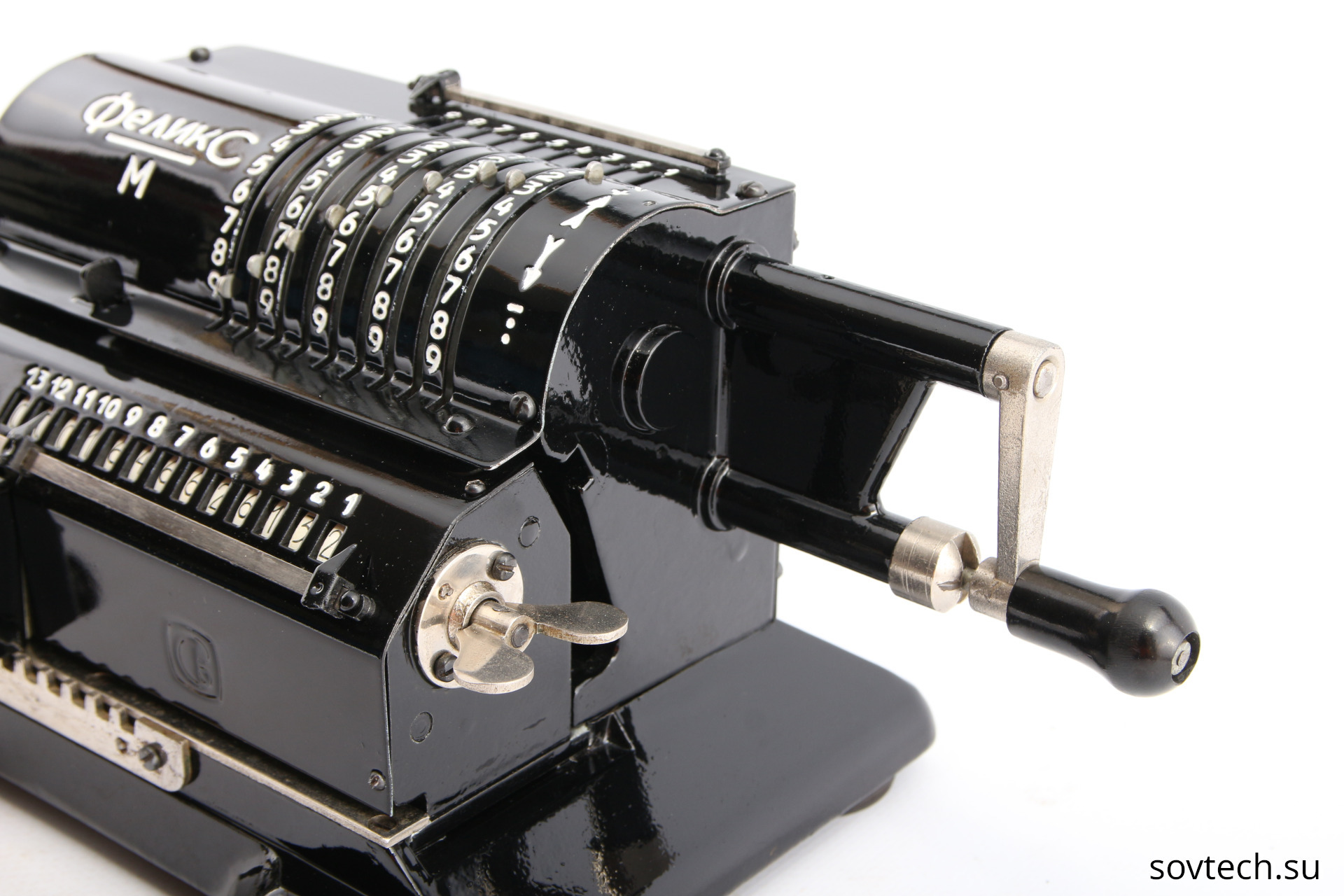

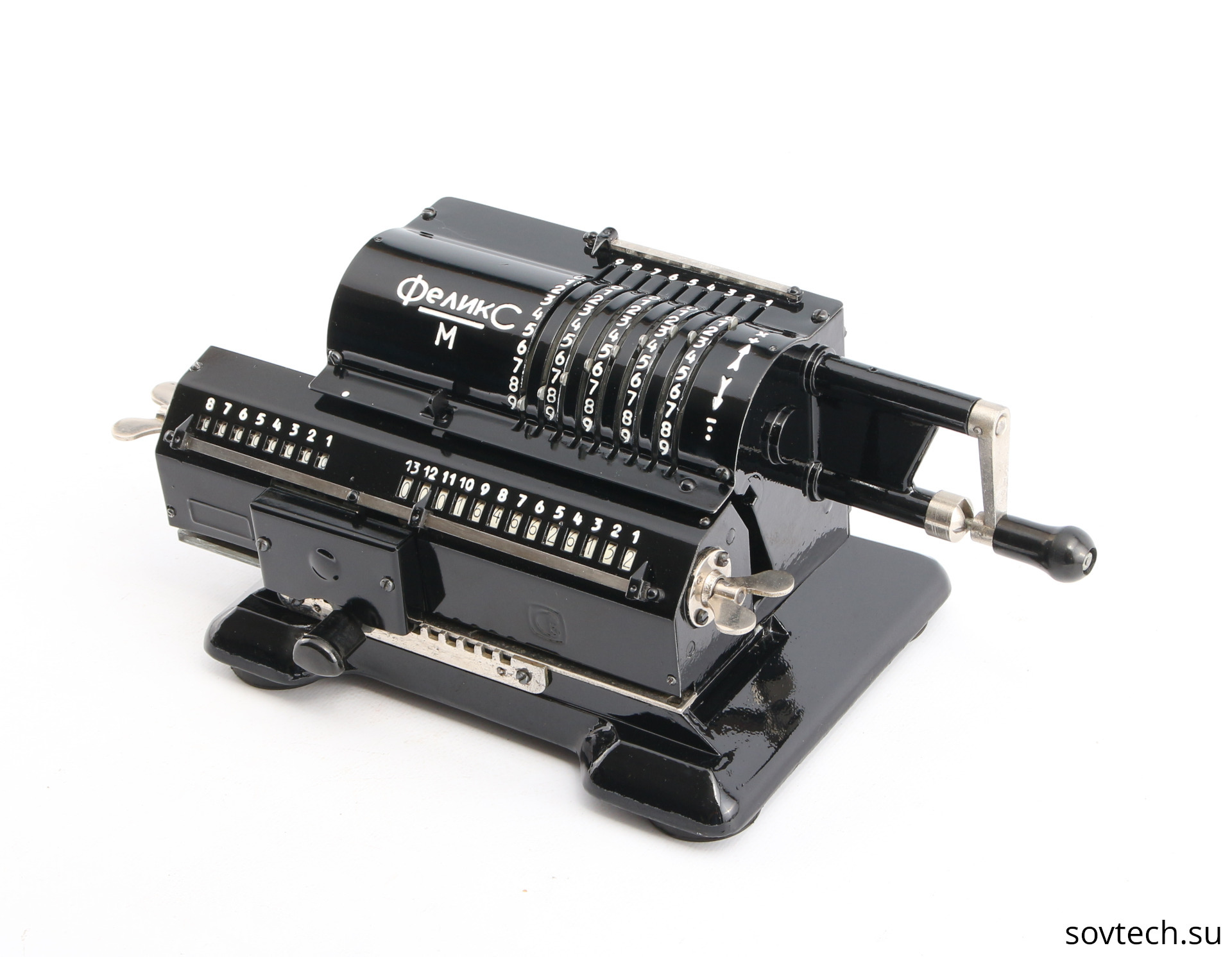

Экспонат прислан читателем, за что скажем Сергею большое спасибо. Цвет на фото неоригинальный, арифмометр перекрашен и выглядит шикарно, как рояль.
Выпускался в разных модификациях с 1929 по 1978 год, выпущено несколько миллионов штук, поэтому они не редки.

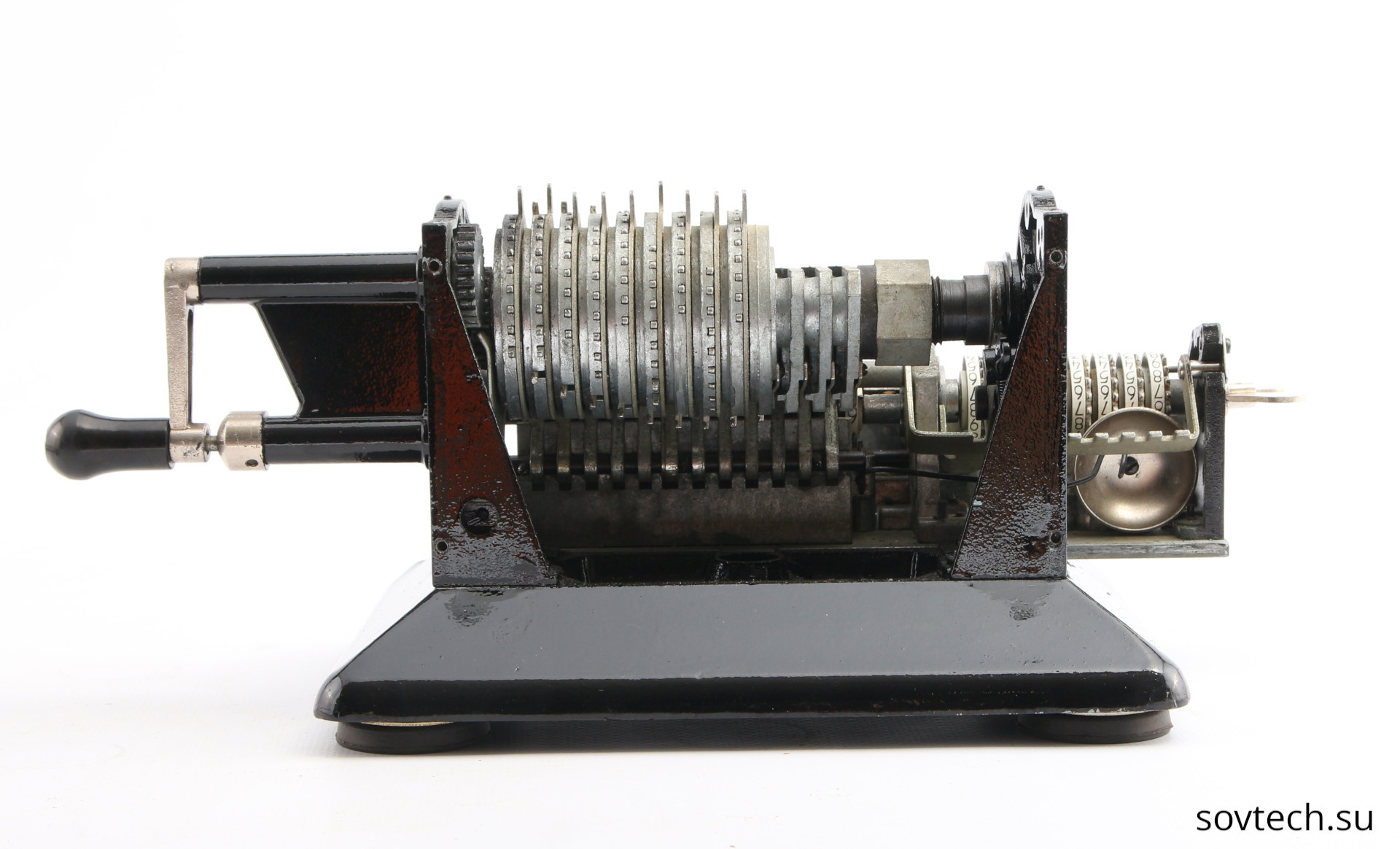

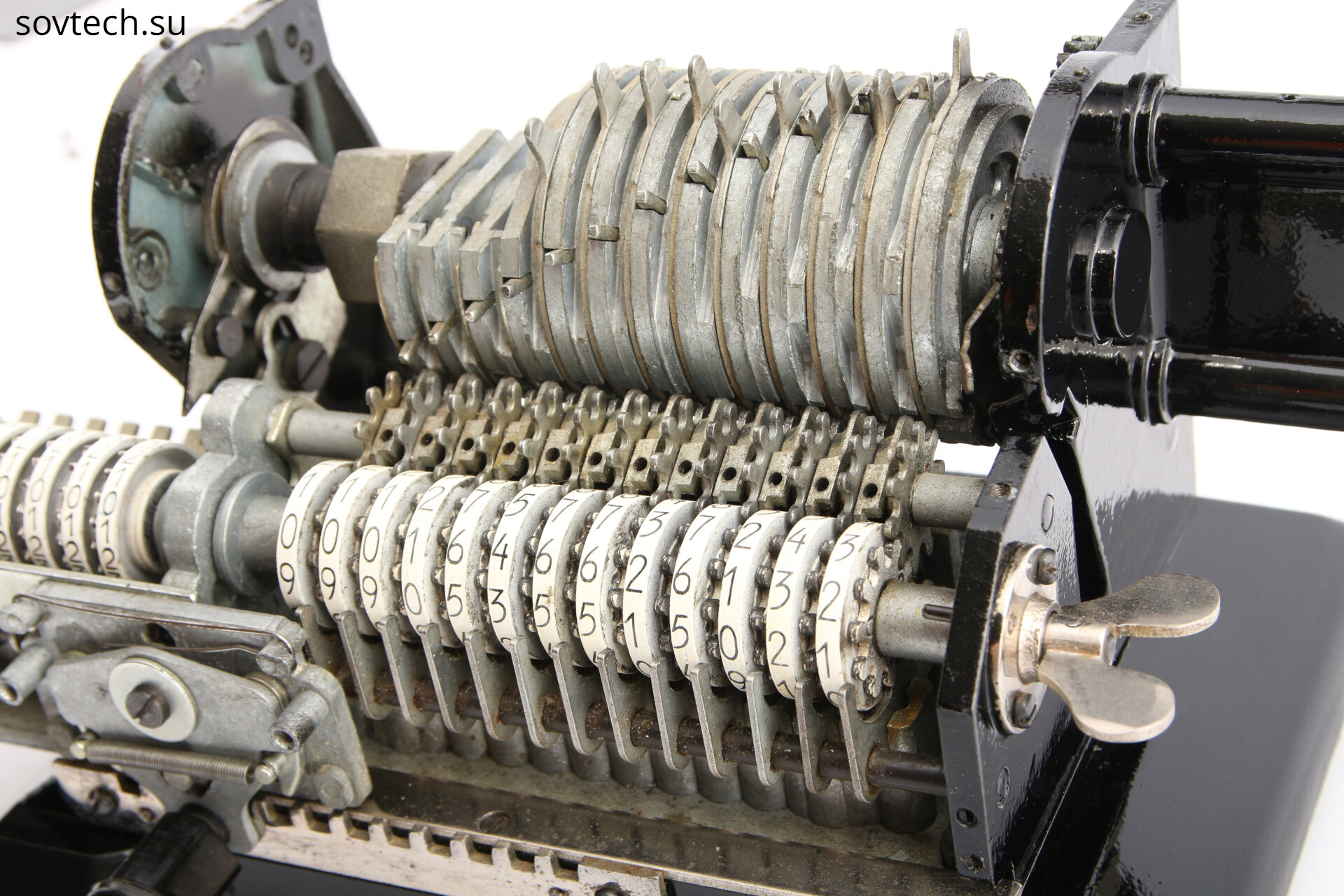

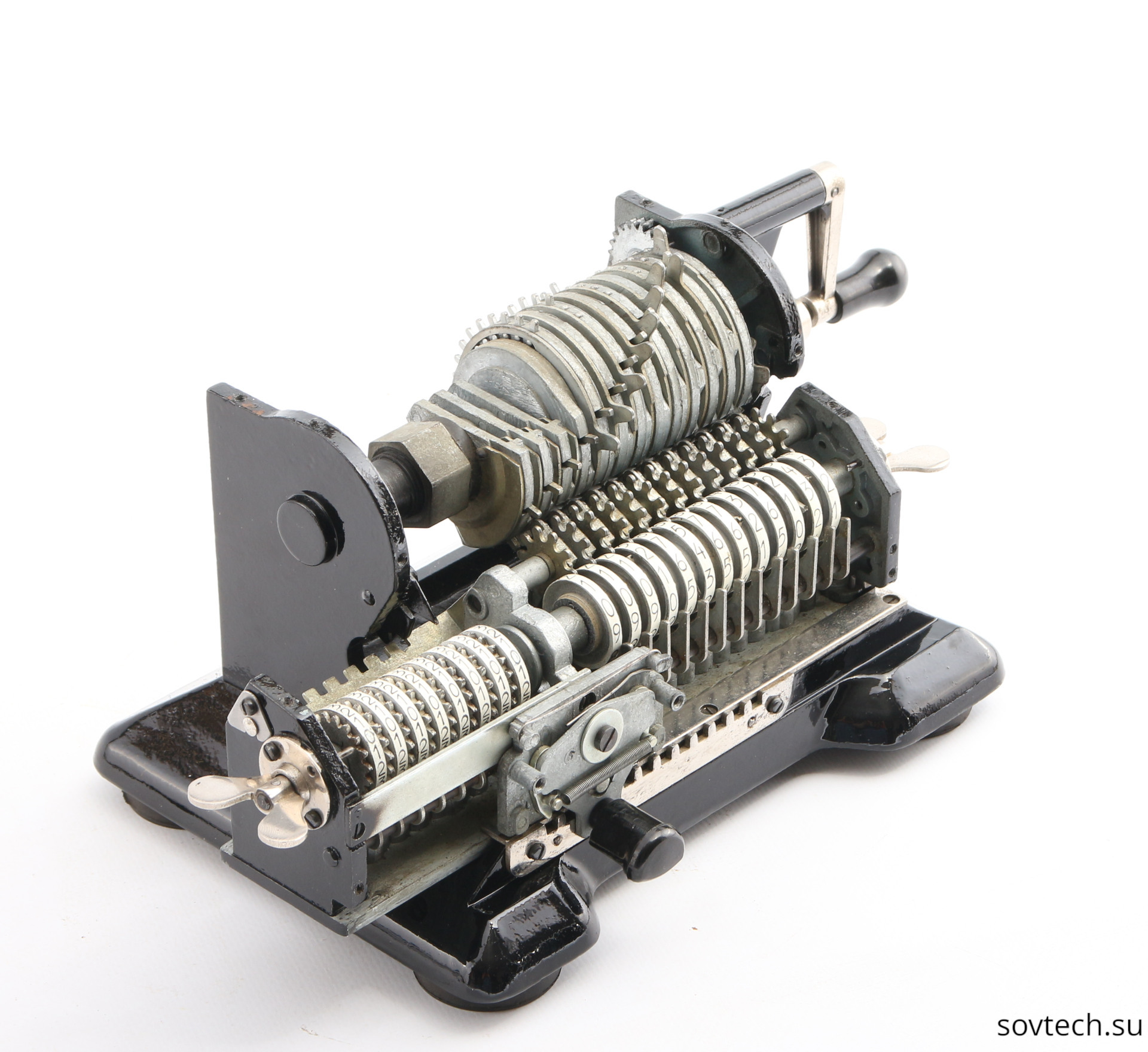

Главный принцип использование колес Однера, у них рычагом можно менять количество торчащих зубьев. А дальше обычный счетчик с колесами. Делаем оборот по часовой стрелке - значение поразрядно суммируется с значением в регистре. При вращении в обратную сторону - вычитается. Для умножения слева на каретке есть разряды для счета оборотов и рычаг перемещения каретки.

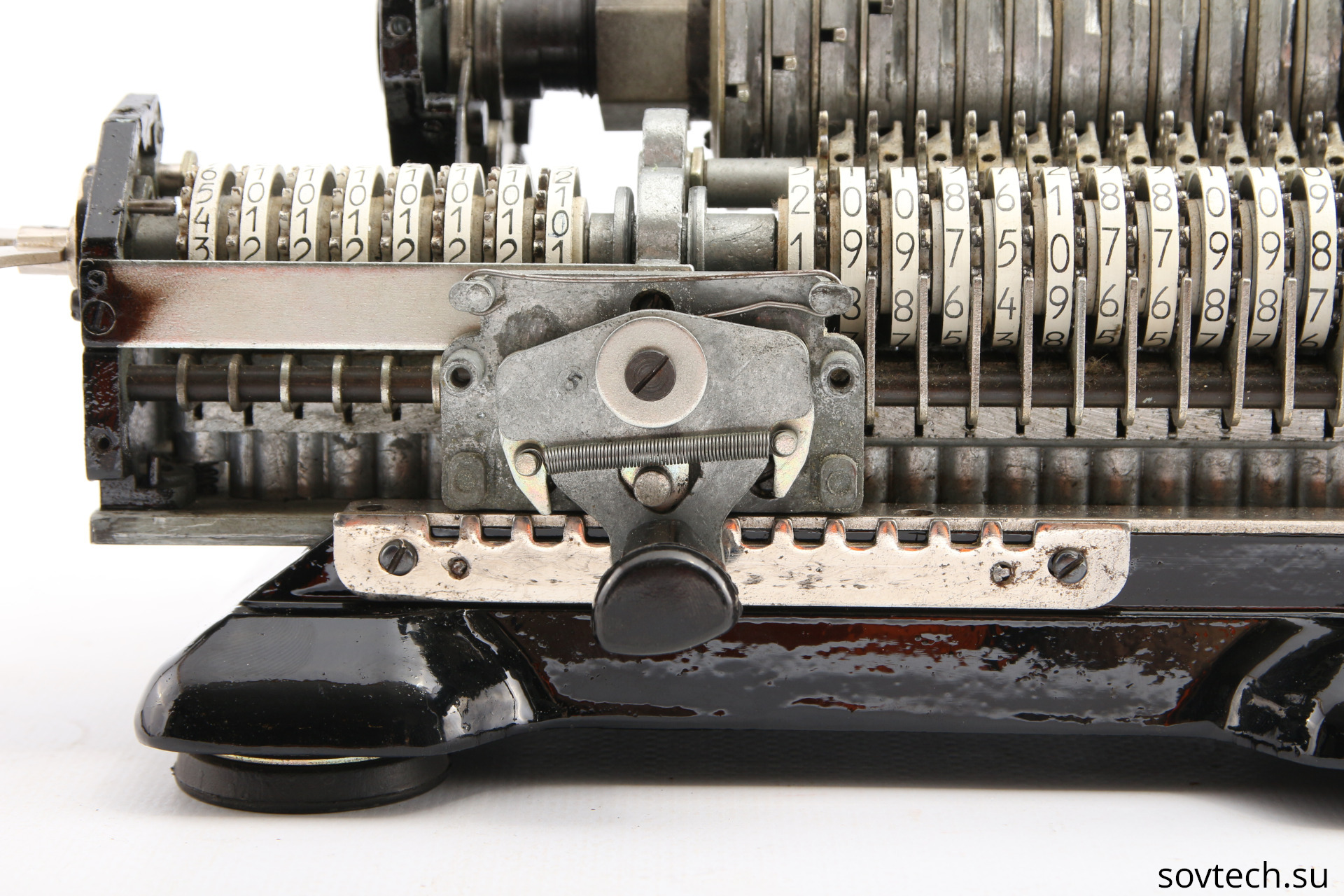

Бегунок с указателем - для того чтобы не забыть где запятая, если таковая должна быть.

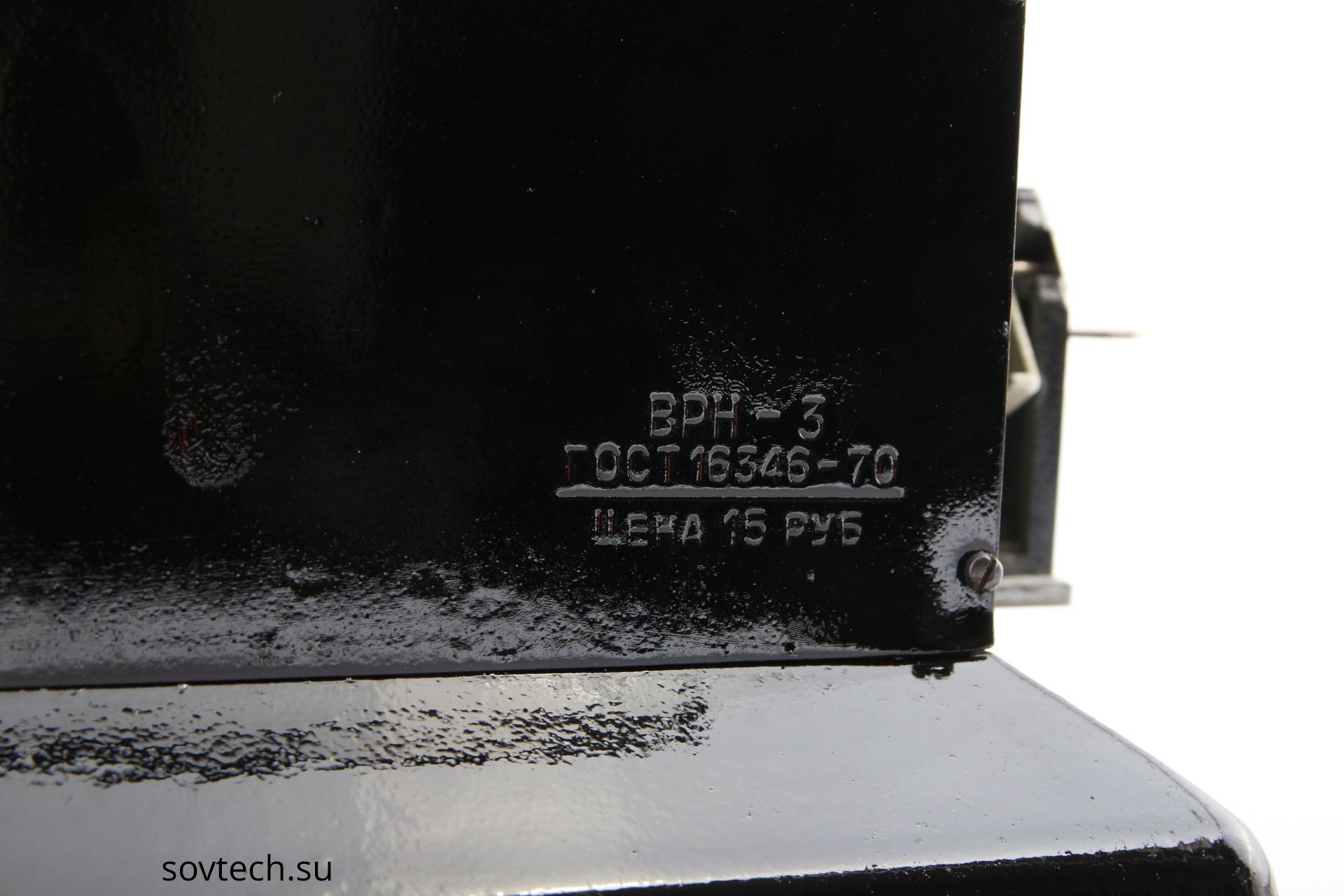

качество изготовления было.... не самым высоким. Но сам механизм простой и работал не смотря на качество изготовления. Зато цена прибора была не высока.

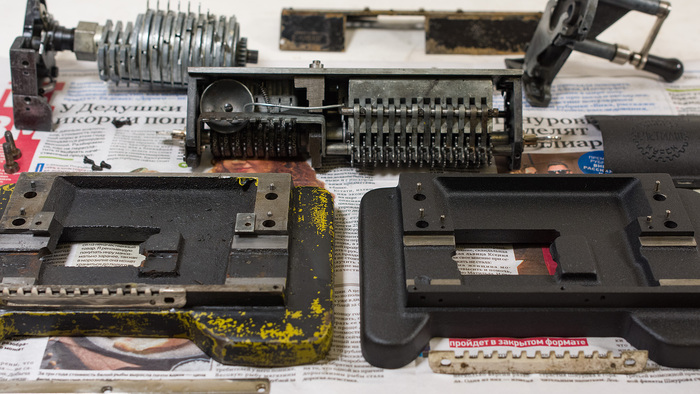

В комментариях к предпоследнему посту коллеги @Tech.spiritus многие писали, что всё равно не поняли, как именно работает арифмометр. Потом в конце поста появилось видео, но на нём мало что можно разглядеть, да и пояснений нет. А у меня как раз есть подходящий ролик, который я снял, когда начинал реставрировать очередной «Феликс» для своей коллекции.
В нём я медленно

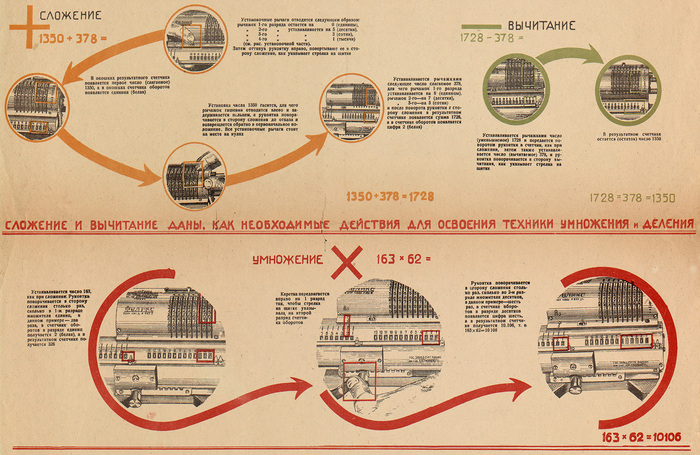

снимаю с себяумножаю 163 на 62, показывая, что именно и где в этот момент происходит в арифмометре. В целом всё похоже на обычное школьное умножение в столбик, когда мы сначала умножаем первый множитель на крайнюю правую цифру второго множителя, потом переходим левее, а в конце всё суммируем. Только здесь всё это делают шестерёнки, а от оператора требуется только вращать ручку и двигать каретку.Кстати, конкретно эти два числа были взяты не случайно, а потому, что именно на их примере объясняли, как пользоваться арифмометром, ещё в 1930-х годах на советском плакате.

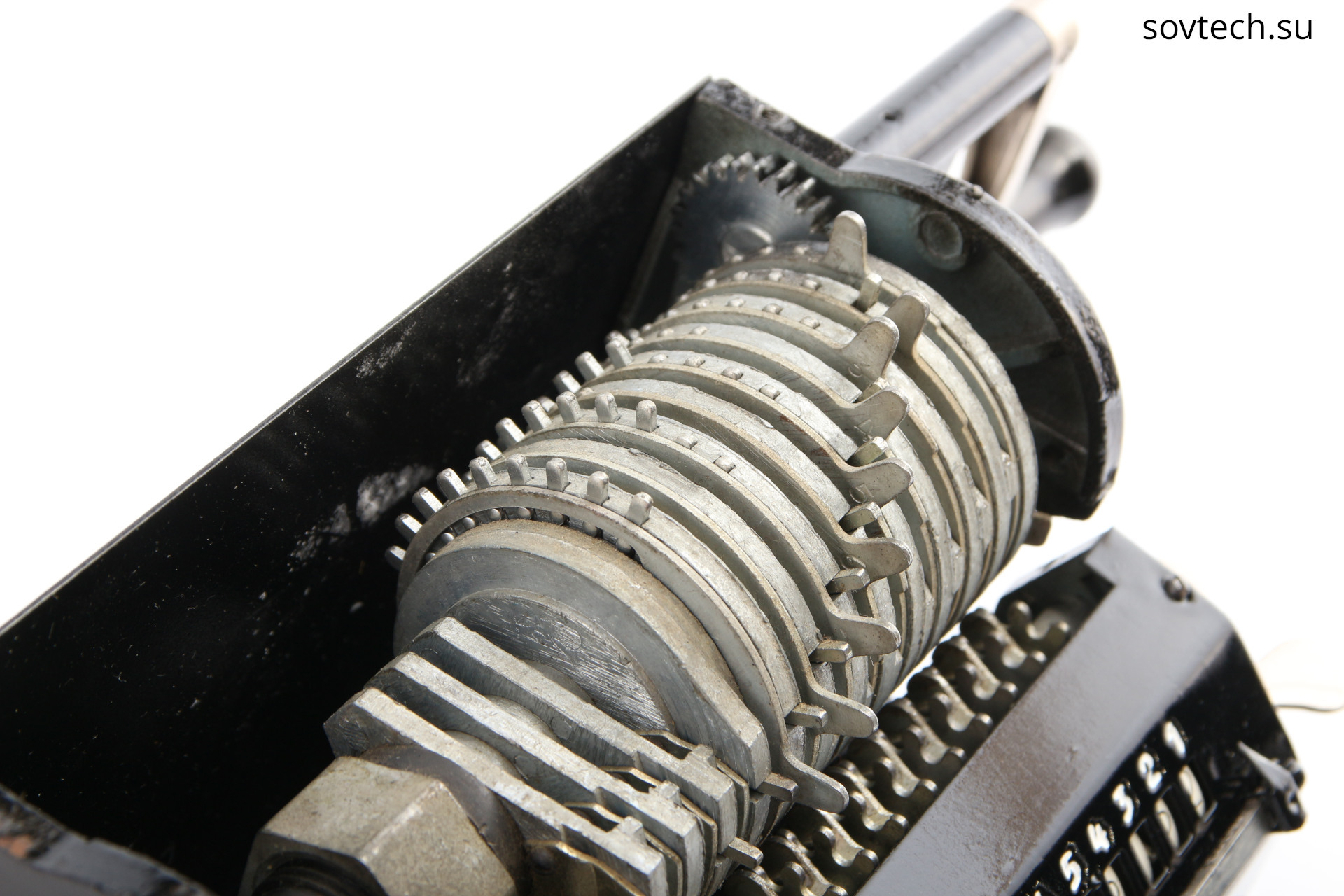

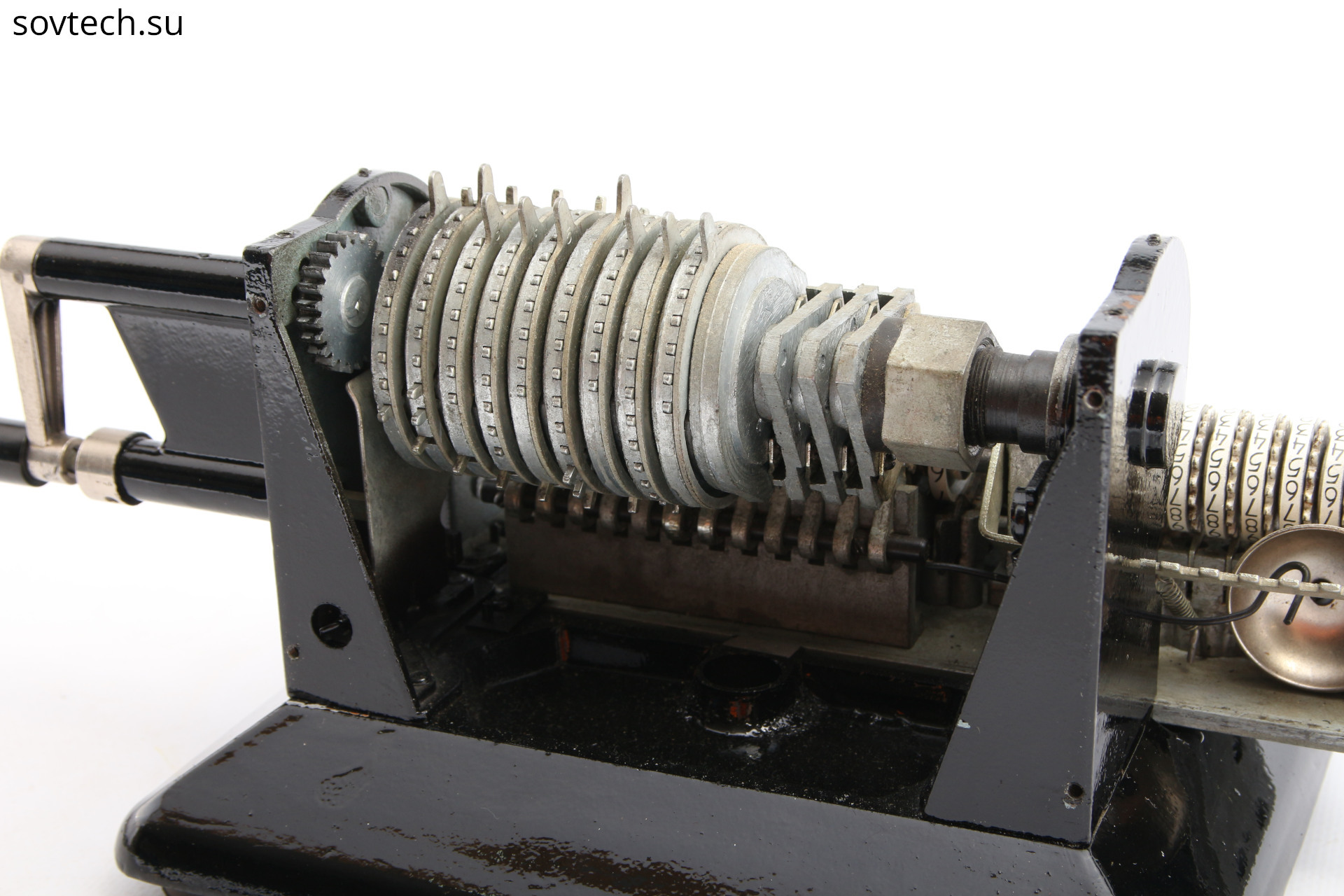

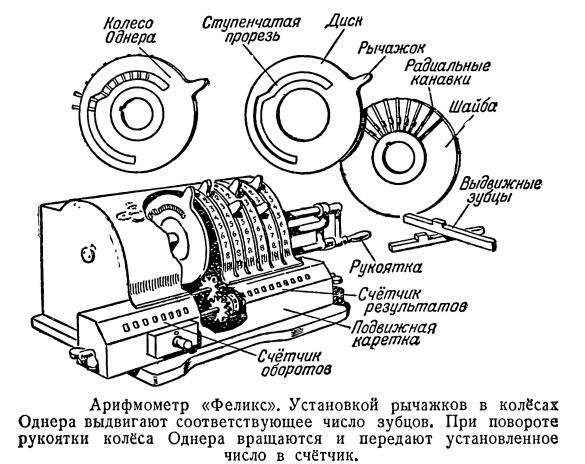

Главный секрет арифмометра «Феликс» (как и десятков других, подобных ему) — колесо Однера. По сути это шестерёнка с переменным числом зубцов. В зависимости от того, на какой угол повёрнут рычажок, из колеса Однера выдвигается нужное количество зубцов — от 0 до 9. Это и есть цифры нашего числа.
Далее при вращении ручки в действие вступает нехитрая механика — примерно такая же, как в счётчике воды или электричества. Удивительно, конечно, что эти вещи продержались в производстве до эпохи микропроцессоров и электронных калькуляторов.
