Ремонт недозалитого Samsung RV508⁠⁠

Всем привет)

Недавно ремонтировал ноутбук для пикабушника)

Да, аппарат довольно старый, еще с двумя мостами, но на DDR3 памяти. Одна из переходных моделей)

Впринципе, если в него поставить ссд, то как офисно-мультимедийный аппарат еще поработает, несмотря на свой почтенный возраст.

Сказали что был залит и перестал включаться.

Осмотр показал, что залитие было не критичным и только в области разъема VGA. Там вообще ничего не пострадало.

А ноутбук не включался по другой причине, а именно КЗ по линии 5В.

Причиной короткого замыкания был APL5336 - линейный стабилизатор.

Но он не просто сам сдох, а унес с собой в помойку мультиконтроллер, твердотельный конденсатор, сдвоенный транзистор и шим дежурки.

Тут я снял стабилизатор:

Тут пробитый сдвоенный транзистор:

Тут КЗ конденсатора:

Земена мульта (ШИМ дежурки уже заменен):

После устранения КЗ и замены всех дохлых деталей, мажем MX-4 и тестируем ноут:

Но во время тестов выявился дефект со звуком. Он не работал.

Сначала я подумал что дохлые динамики, но прозвонив их, эту версию исключил.

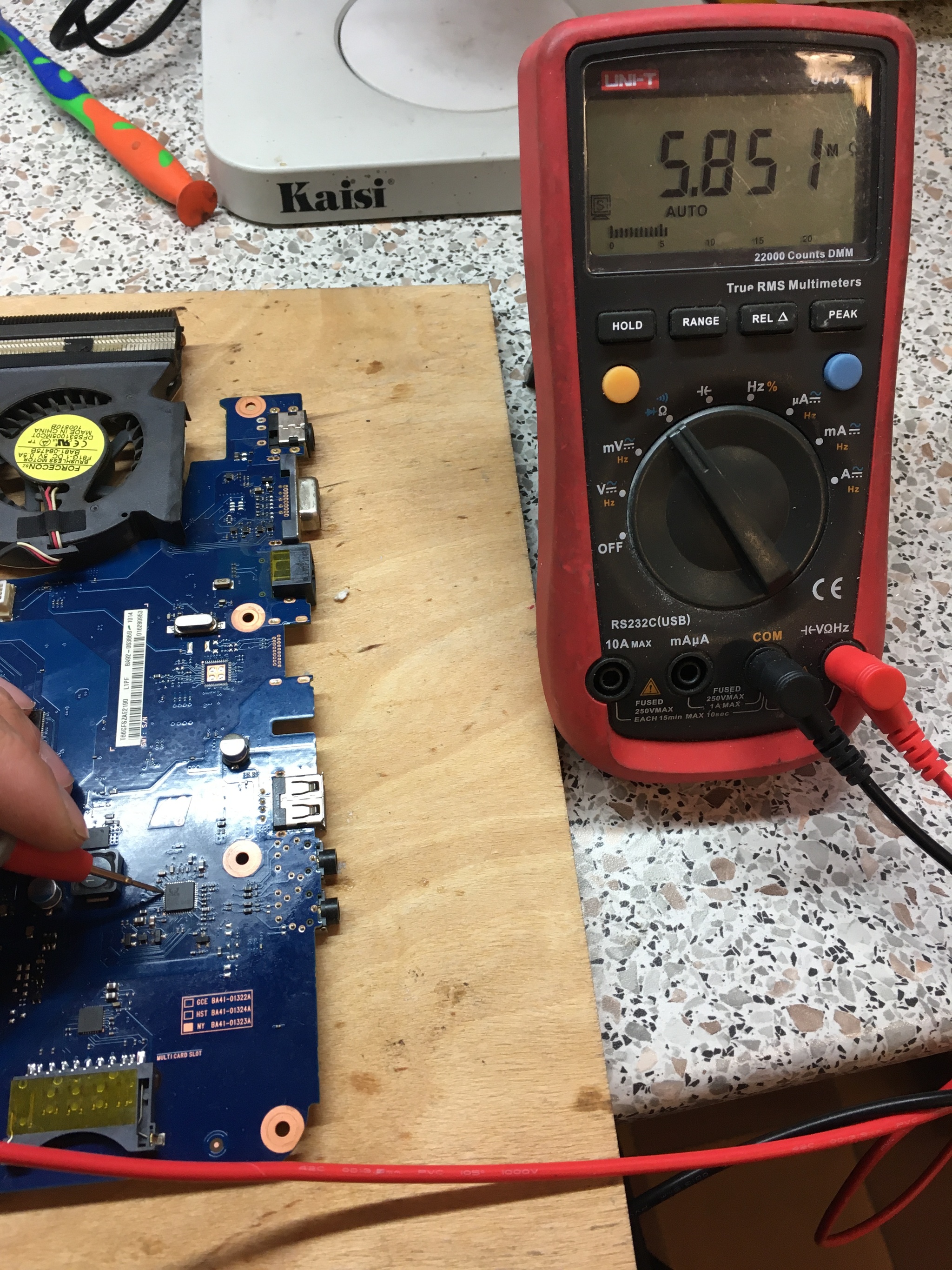

Далее замеряем сопротивления на звуковом контроллере ALC269, и находим сильно заниженное сопротивление на 40 и 41 пинах:

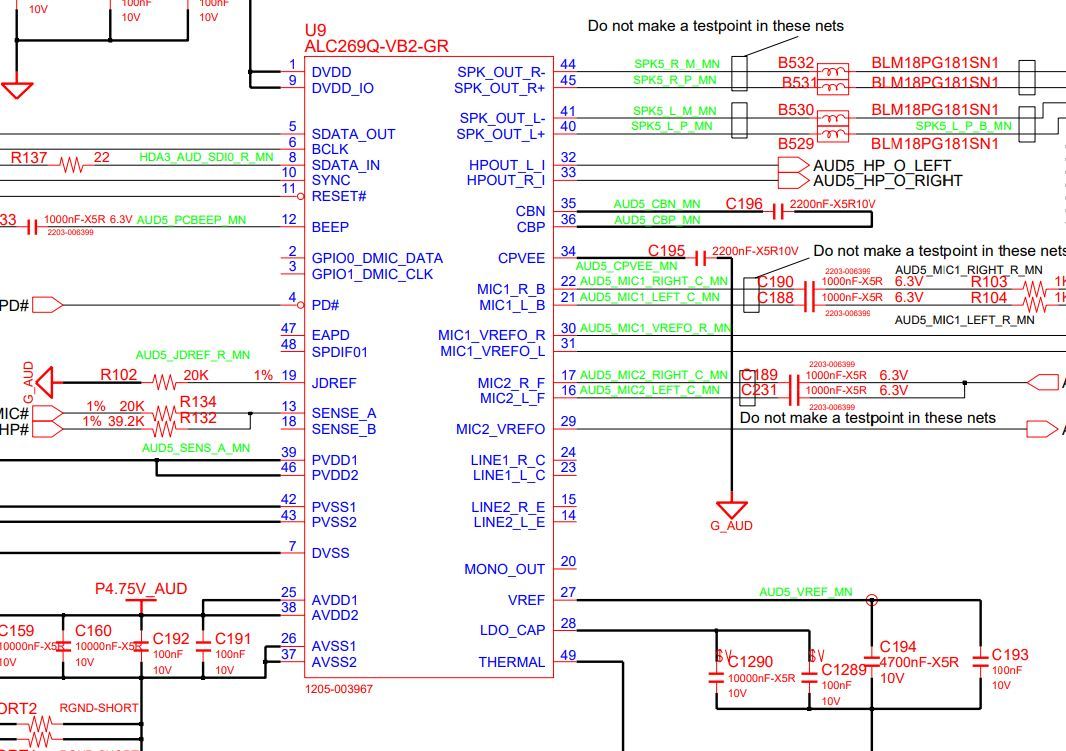

Эти пины напрямую идут в динамики, и если такое низкое сопротивление остается без подключенных динамиков, значит проблема в контроллере, и его нужно заменить.

После замены контроллера, проверяем сопротивления на 40 ,41 ,44 ,45 пинах, оно должно быть примерно одинаковым:

На этом все. Еще раз тестируем и отдаем клиенту)

Такой вот получился ремонт.

От КЗ никто не застрахован.
