Ремонт 3Dtouch / клона bltouch⁠⁠

Доброго времени суток господа.

Столкнулся с не точной работой китайского аналога BLtouch – 3Dtouch, а именно при проверке повторяемости командой М48 - разброс в значениях составлял около 0,14мм, что заставило углубиться меня в суть проблемы.

Рассмотрев конструкцию датчика, выяснилось, что магнит, находящийся в щупе, болтается, что дает огромною погрешность при замерах.

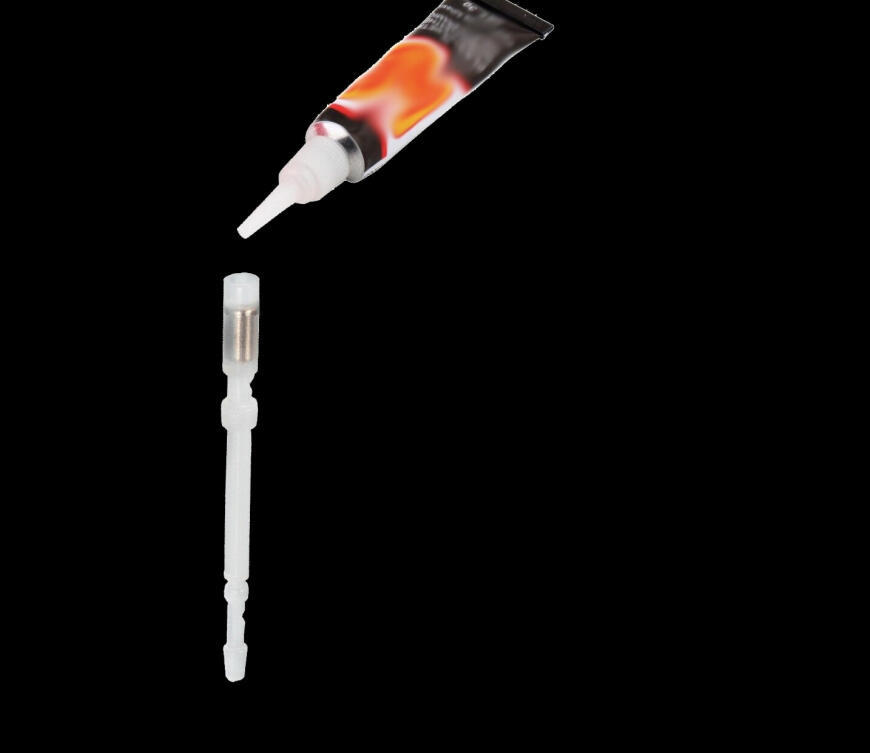

Решение оказалось простым – капнуть чуточку суперклея внутрь трубки(рукава, или как его еще назвать не знаю, обведено черным на картинке), где находится магнит. Старайтесь не нанести клей снаружи, а то придётся его обрабатывать

Но на всякий случай проверяем как щуп ходит внутри канала.

Если магнит каким-то чудом приклеился чуть выше и при самотесте командой M280 P0 S120 bltouch входит в ошибку (горит красным) то, сбрасываем ее командой M280 P0 S160. И если регулировка болта ничего не дает: то значит, что нам надо изменить расстояние от магнита до болта. Я сделал это наплавлением пластика сверху, наплавил тем же филаментом.

Применяем, запускаем опять самотест, если все хорошо работает и после долгих втягиваний и вытягиваний щупа ошибок нет, то собираем и запускаем тест повторяемости командой M48

По итогу будем иметь результаты разброса для моего датчика до ремонта: 0.143мм, после: 0,002

Всем спасибо.
