Простая фильтровальная станция⁠⁠

к постам

http://pikabu.ru/story/menyayu_steklo_na_steklo_3950869 и http://pikabu.ru/story/menyayu_steklo_na_steklo_2_3951004

1. За основу каркаса взял ДСП и фанеру. Просто было в наличии. По моему мнению, лучше подойдёт влагостойкая фанера. Толщина и прочность материала позволяет изготовить надёжную и лёгкую конструкцию.

Размеры вертикальной стенки - 250х400 мм, основания и верхней консоли - 150х250мм. Между собой соединены конфирматами, а основание ещё усилил двумя стальными накладками.

Остальное искал на рынке и магазинах:

2. Фильтр

В крышке фильтра есть четыре отверстия. В них нарезал резьбу метчиком  М6, предварительно рассверлив до диаметра 5 мм. Толщина стенок позволяет сделать резьбу и М8.

3. Насос

4. Штуцеры и "американка" 1/2 дюйма резибы бронзовые (можно латунь, нержавейка)

"мама"

"папа"

"американка" - 2 шт. + 2 резиновых кольца

Сборка происходила в такой последовательности:

- на лекало из плотной бумаги (тонкого картона) перенёс 4 отверстия с крышки фильтра, с лекала на фанеру. Просверлил отверстия диаметром 6,5 мм (проще потом при сборке совмещать болты с ответной резьбой);

- намотал фум-ленту на резьбы папы (вход) и "американки" (выход) и закрутил в корпус фильтра;

- прикрутил корпус фильтра к консоли четырьмя болтами М6;

- к корпусу фильтра подсоединил насос;

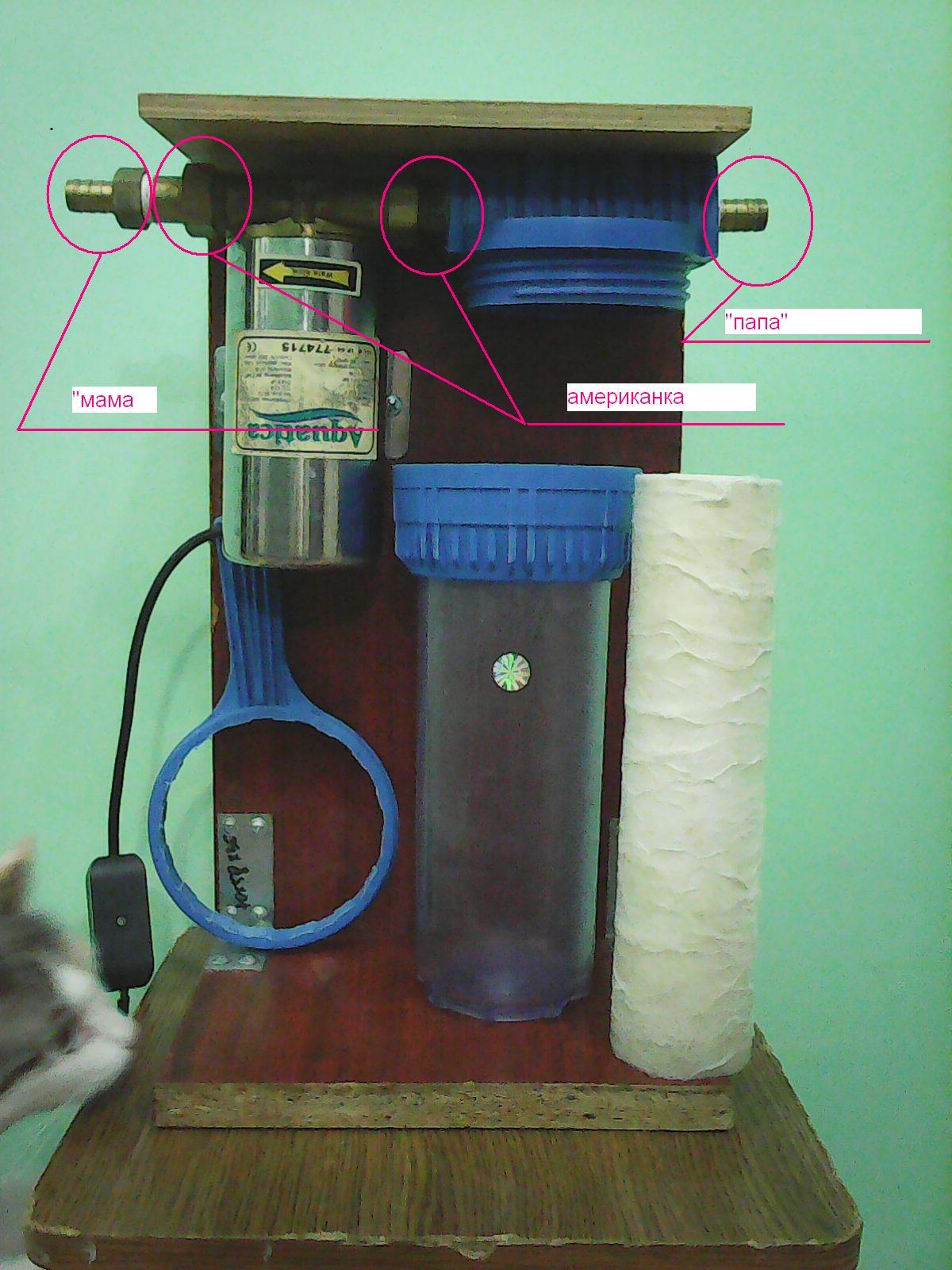

- насос прикрутил двумя саморезами к стенке, на выходное отверстие "американку"  и станция готова:

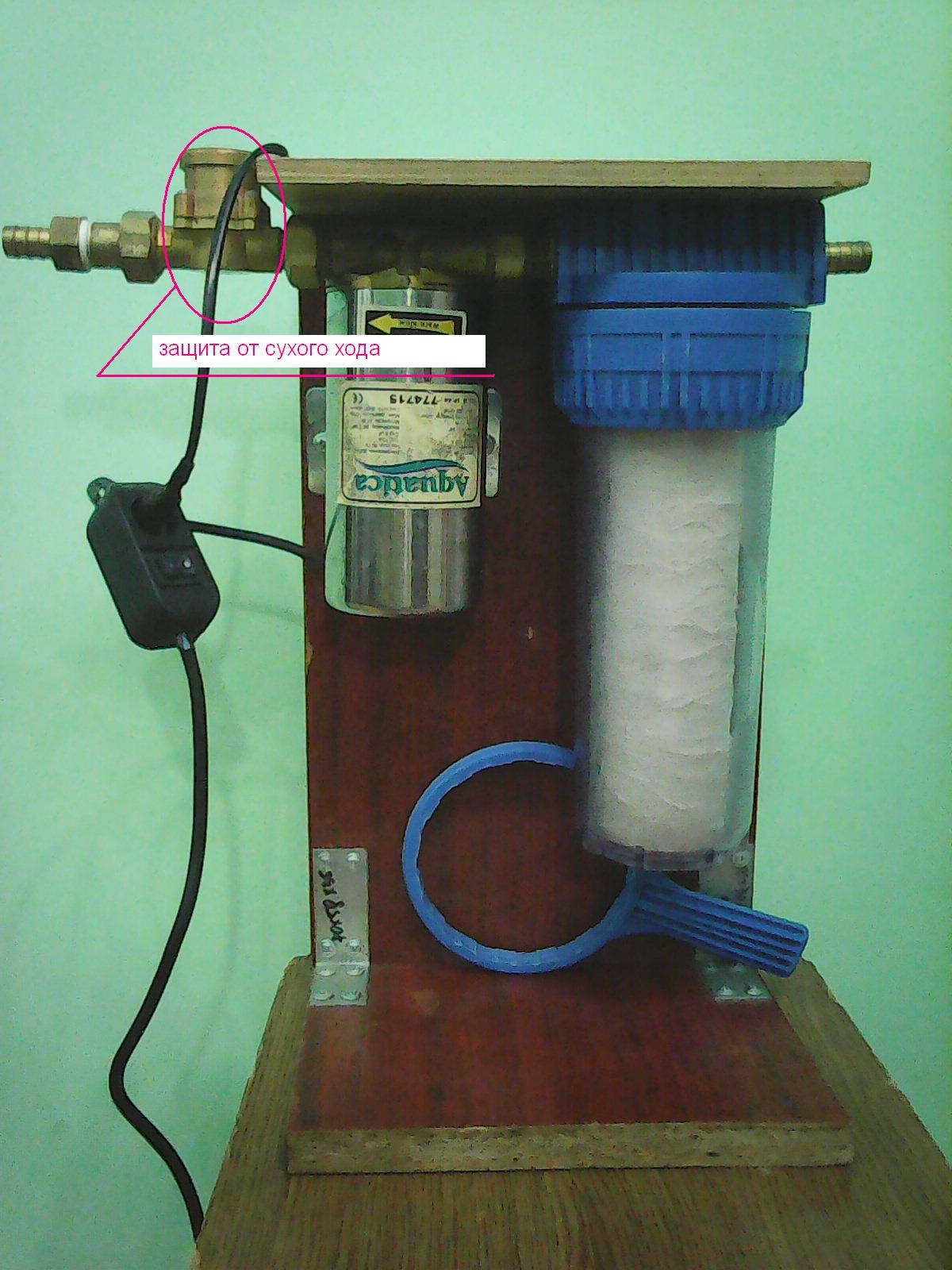

Первоначальный вариант был с защитой от холостого хода (был в комплектации насоса). Опыт эксплуатации показал, что кроме потери давления, он никакого эффекта не показал. Поэтому окончательный вариант

Всё предельно просто и потому эффективно. Фильтрующий элемент для грубой очистки воды.

Кстати, отбор воды из аквариума происходит гораздо быстрее с его помощью.
