Прошу помощи!

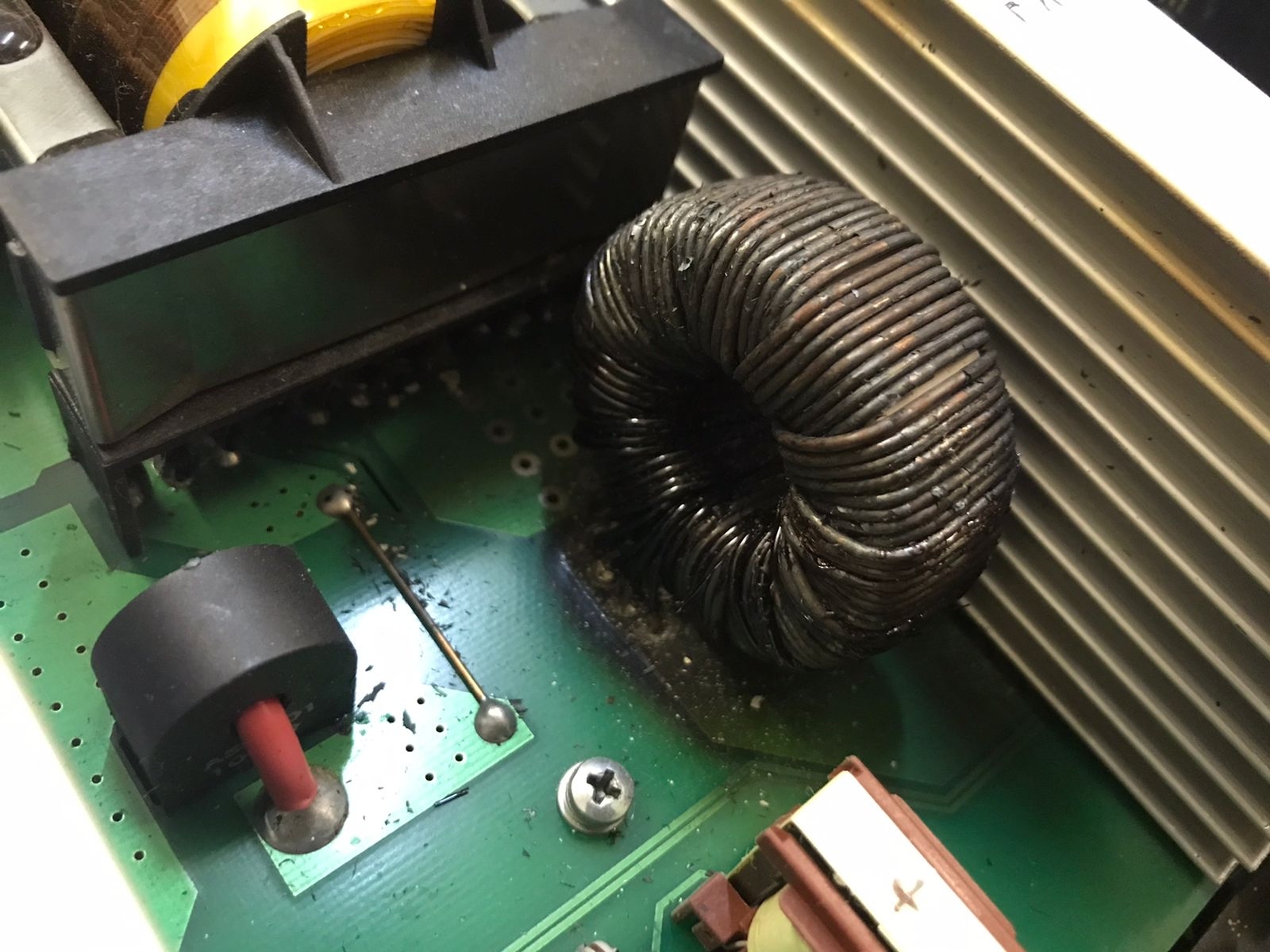

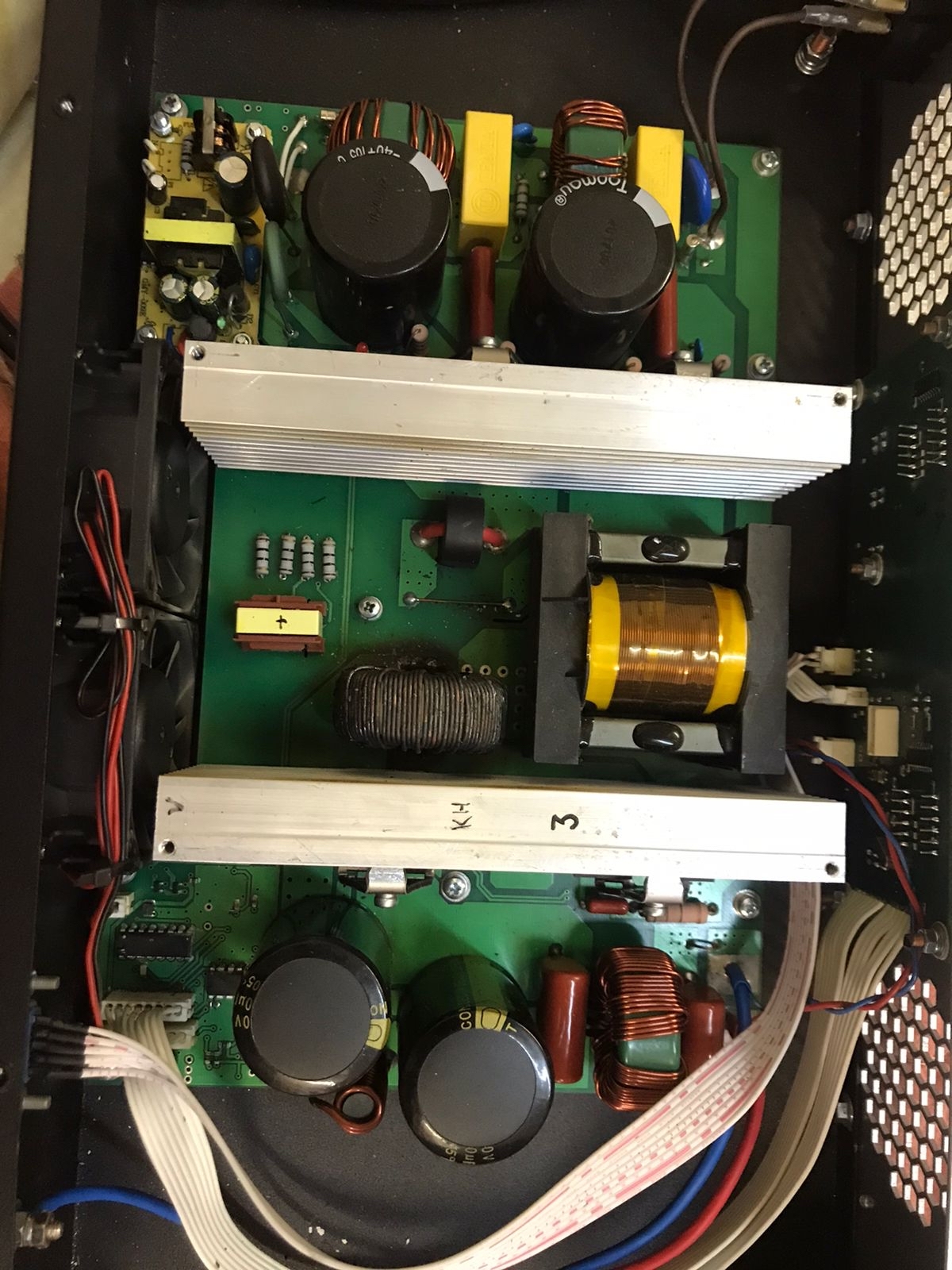

Господа, помогите развеять сомнения! Имеется блок питания, 48 В 20А. После трансформатора и выпрямительного диода установлен дроссель. Так вот этот дроссель со временем самоуничтожился

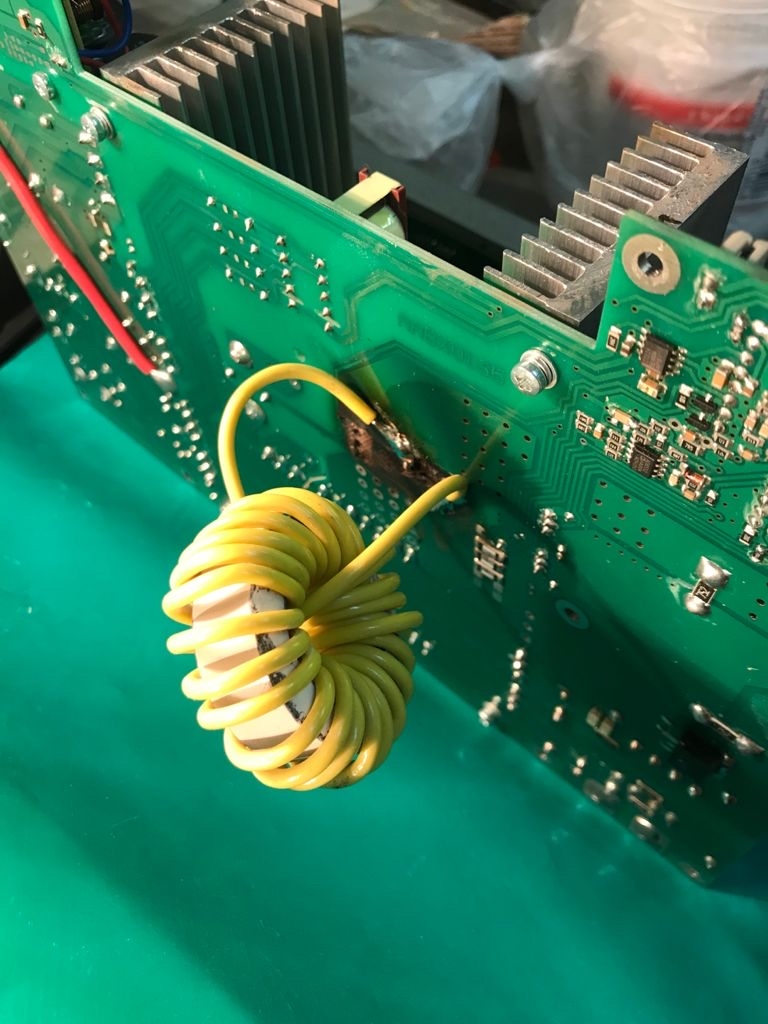

Дроссель выполнен из 24-х витков, 4 проволоки параллельно 1,25 мм2 каждая, то есть в сумме получается 5 мм2. Не долго думая, для эксперимента я намотал 24 витка проводом 6 мм2.
Всё работает. Вопрос, можно ли оставить как есть, либо взять лакированную проволоку сечение 2,5 мм2 и так же в 4 линии параллельно намотать что бы не грелось. Заранее спасибо!!!
Наличие двух диодов после трансформатора подсказывает, что это однотактная схема, следовательно данный дроссель накопительный, и раз дроссель самоуничтожился, следовательно можно предположить, что накопил он слишком много. Проверьте на обрыв замыкающий диод: http://schmidt-walter-schaltnetzteile.de/smps_e/hdw_hilfe_e.... - в этой схеме обозначен, как D3
ЗЫ

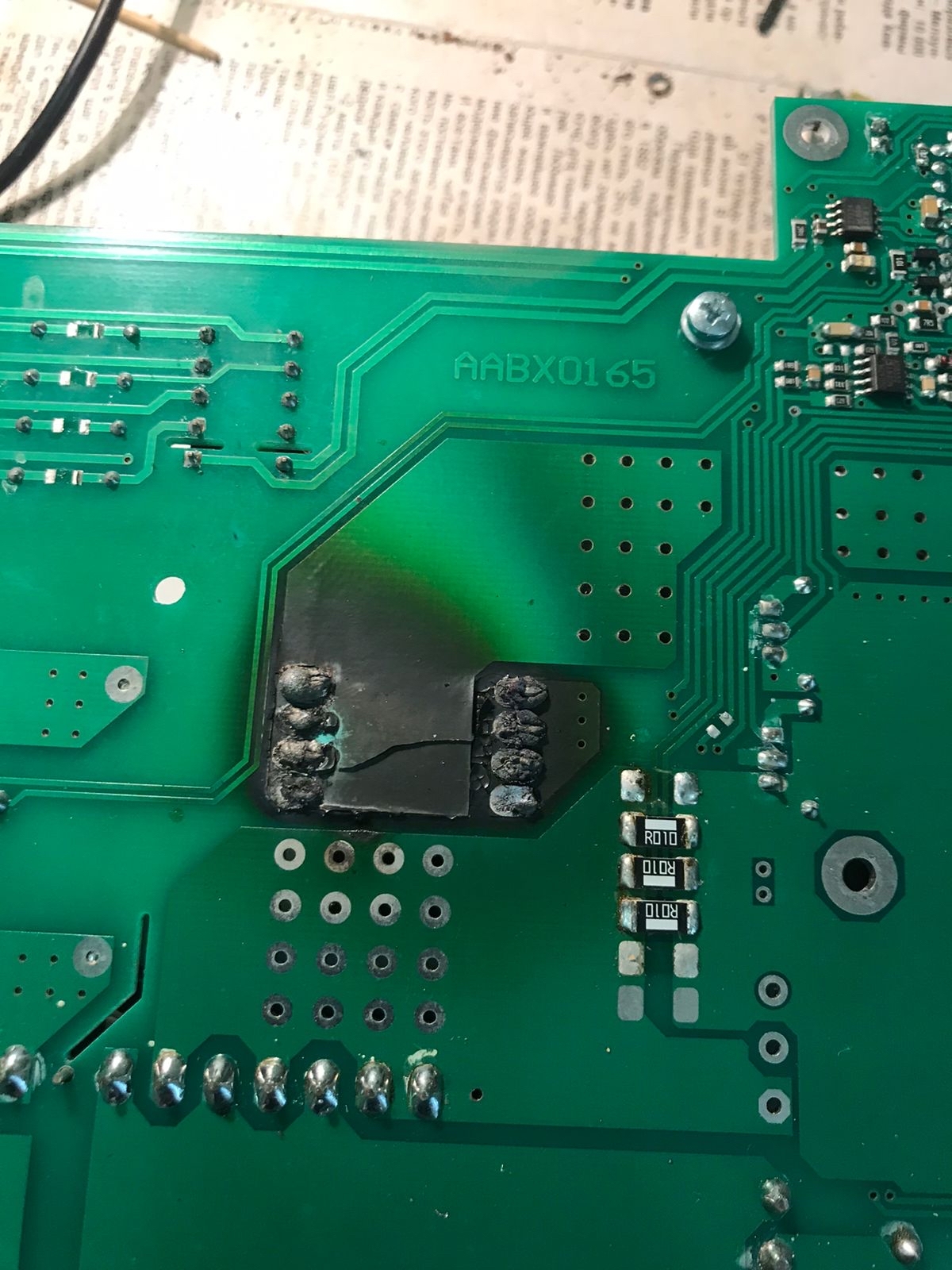

А ещё на третьей картинке самоуничтожился (отвалился) резистор, см. вложение.
